Tipo	Condizionatore d'aria sistema split
Marca	Hisense
Modello	AUV175UR6RPC4
Capacità di raffreddamento (BTU/h)	18000
Capacità di riscaldamento (BTU/h)	19000
Rapporto di efficienza energetica (EER)	12.0
Rapporto Stagionale di Efficienza Energetica (SEER)	16.0
Alimentazione	220-240V / 50Hz
Consumo energetico (raffreddamento)	1500 W
Tipo di refrigerante	R410A
Dimensioni unità interna (L x A x P)	950 x 300 x 230 mm
Dimensioni unità esterna (L x A x P)	850 x 650 x 330 mm
Peso unità interna	12 kg
Peso unità esterna	35 kg
Portata d'aria (alta)	600 m³/h
Livello di rumore interno (basso/alto)	25 / 45 dB(A)
Livello di rumore esterno	55 dB(A)
Intervallo termostato	16°C - 30°C
Tipo di filtro	Prefiltro lavabile
Accessori inclusi	Telecomando, kit di installazione, manuale d'uso
Caratteristiche di sicurezza	Protezione da surriscaldamento, antigelo, riavvio automatico
Manutenzione	Pulire i filtri ogni 2 settimane; assistenza professionale annuale
Riparabilità	Motore ventilatore sostituibile, compressore, PCB
Garanzia	2 anni pezzi e manodopera (varia in base alla regione)

Domande frequenti - AUV175UR6RPC4 HISENSE

Qual è la capacità di raffreddamento del Hisense AUV175UR6RPC4?

Il Hisense AUV175UR6RPC4 ha una capacità di raffreddamento di 18000 BTU/h, adatto per stanze medio-grandi.

Come pulire il filtro dell'aria?

Spegnere l'unità, aprire il pannello frontale, rimuovere il filtro e lavarlo con acqua tiepida e detergente delicato. Lasciare asciugare completamente prima di reinserirlo. Pulire ogni due settimane.

Questo condizionatore d'aria ha una funzione di riscaldamento?

Sì, è un modello a pompa di calore che fornisce sia raffreddamento che riscaldamento, con una capacità di riscaldamento di 19000 BTU/h.

Che tipo di refrigerante utilizza?

Utilizza refrigerante R410A, ecologico ed efficiente.

Quali sono le dimensioni dell'unità interna?

L'unità interna misura 950 mm in larghezza, 300 mm in altezza e 230 mm in profondità.

Il kit di installazione è incluso?

Sì, la confezione include un kit di installazione standard con staffe di montaggio, tubi e cavi.

Come si ripristina il telecomando?

Rimuovere le batterie, premere un pulsante qualsiasi per 5 secondi, quindi reinserire le batterie. Questo ripristinerà il telecomando.

Cosa fare se l'unità non raffredda?

Controllare se il filtro è sporco, assicurarsi che il termostato sia impostato a una temperatura inferiore a quella ambiente e verificare che l'unità esterna abbia spazio. Se il problema persiste, contattare un tecnico.

Qual è il livello di rumore dell'unità interna?

L'unità interna funziona a 25 dB(A) a bassa velocità e 45 dB(A) ad alta velocità, risultando silenziosa.

Posso usare una prolunga?

No, non utilizzare una prolunga. Collegare l'unità direttamente a una presa di corrente dedicata per evitare surriscaldamenti e rischi di incendio.

MANUALE UTENTE AUV175UR6RPC4 HISENSE

ISTRUZIONI PER L'USO E L'INSTALLAZIONE

Grazie mille per aver acquistato questo condizionatore d'aria.

Si prega di leggere attentamente le presenti istruzioni di installazione e d'uso prima di installare e usare il prodotto e di conservare questo manuale per una futura consultazione.

Benvenuto all'uso del nostro prodotto!

Grazie per averci concesso la sua fiducia.

Si prega di leggere questo manuale attentamente prima dell'installazione!

Dopo aver installato il prodotto custodirlo adeguatamente per futuri riferimenti!

Funzioni principali

- Unità compatta

Lo spessore dell'unità interna è appena 230mm, può essere installata praticamente al soffitto.

- Opzioni di installazione flessibili

Secondo lo spazio di installazione a disposizione, l'unità interna può essere installata al soffitto o al pavimento. Un'unità, due metodi di installazione.

- Nuovo refrigerante R410A* ad alta efficienza ed eco-compatibile.

Quest'ultimo protegge l'ambiente e non danneggia lo strato di ozono.

- Timer ON OFF 24 ore

Questo timer può essere impostato per spegnere automaticamente l'apparecchio acceso o spento in mezz'ora entro un periodo di 24 ore.

- Operazione Mute

Il design del ventilatore eccellente consentire il flusso d'aria per essere silenzioso e regolare con il minimo rumore.

- Vari metodi di connessione dei tubi del refrigerante

Il tubo del refrigerante può essere connesso da 3 diverse direzioni (indietro, destra o sopra). Più metodi, maggiore convenienza.

- Ripristino automatico dell'interruzione

Quando l'alimentazione viene ripristinata dopo un'interruzione, la programmazione viene conservata e il condizionatore può funzionare secondo le impostazioni originali.

- Funzione di auto diagnosi dei guasti.

Quando c'è qualcosa di errato col condizionatore, il micro computer può diagnosticare i problemi, i quali possono essere visualizzati dal display, facilitandone così la manutenzione.

Simboli di avviso 1

Messaggi di avvertenza 2

Composizione del condizionatore d'aria 3

Manuale di funzionamento

Osservazioni speciali 5

Risoluzione di problemi 5

Schema del cablaggio e del ciclo del refrigerante

1. Schema del flusso del refrigerante 7

2 elevated del cablaggio elettrico 7

Installazione e manutenzione

1. Informativa sulla sicurezza 8

2. Attrezzi e strumenti per l'installazione ____ 9

3. Installazione dell'unità interna 9

3.1 Prima dell'installazione 9

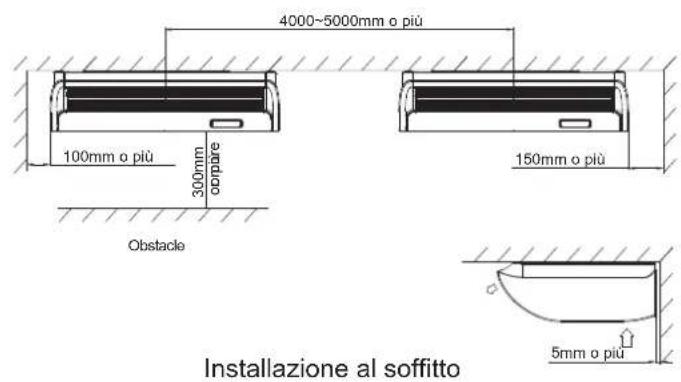

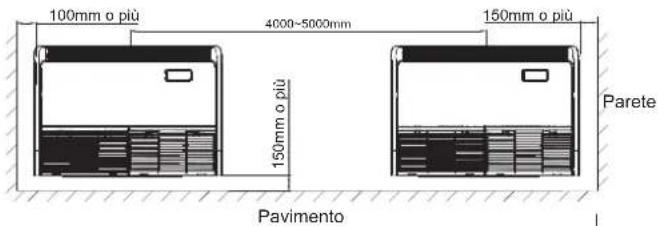

3.2 Posizione dell'installazione 11

3.3 Installazione 11

1. Tubo refrigerante 14

4.1 Materiale delle condutture - 14

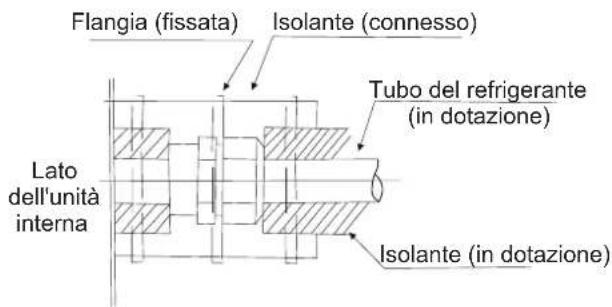

4.2 Connessione del tubo 14

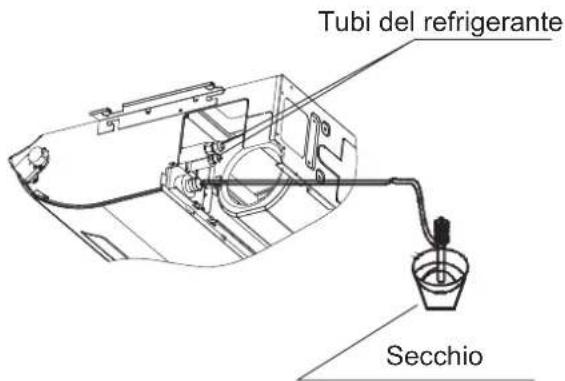

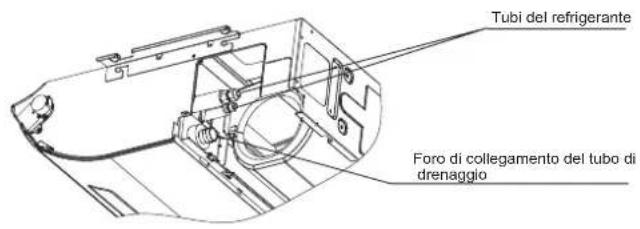

1. Condotto di Drenaggio 15

2. Cablaggio elettrico 16

3. Installare la griglia di aerazione 16

4. Installazione dell'unità esterna 17

8.1 Posizioni d'installazione 17

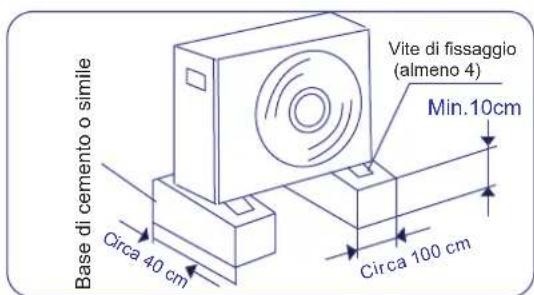

8.2 Installazione dell'unità esterna 17

1. Tubazione del refrigerante 18

9.1 Svasatura con espansore 18

9.2 Connessione del tubo tra le unità interne ed esterne 18

9.3 Isolamento termicodel tubo refrigerante 18

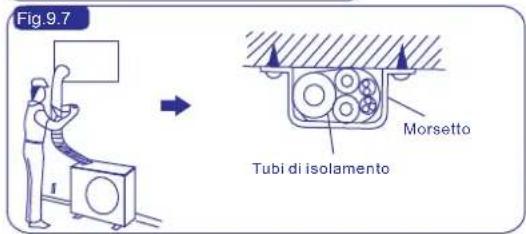

9.4 Avvolgimento dei tubi 18

9.5 Completamento dell'installazione 18

1. Sfiato dell'aria e prova di funzionamento----18

10.1 Sfiato dell'aria con una pompa del vuoto ----18

10.2 Prova di tenuta 19

10.3 Riordinare i tubi 19

10.4 Prova di funzionamento 19

10.5 Comune 20

NOTA: ● Questo condizionatore d'aria è stato progettato per le seguenti temperature. Utilizzarlo all'interno di questa gamma.

Series	Mode	Temperatura di funzionamento esterna
		Massima(°C)	Minima(°C)
Tipo di unità con invertitore di CC	Operazione di raffreddamento	48	-15
	Operazione di riscaldamento	24	-15

●Condizioni di conservazione: Temperatura -25\~60(°C) Umidità 30%\~80%

Simboli di avviso:

NOTA :Si riferisce alle osservazioni e istruzioni per il funzionamento, manutenzione e al servizio.

• Si consiglia di far installare correttamente questo condizionatore da parte di un tecnico qualificato, in conformità alle istruzioni di installazione fornite con l'unità.
• Prima dell'installazione, verificare che la tensione di alimentazione nella vostra casa o in ufficio sia uguale a quella indicata sulla targhetta dati.

PERICOLO

• Non è concesso apportare alcuna trasformazione al prodotto, altrimenti potrebbero verificarsi alcune conseguenze quali la perdita di acqua, avaria, corto circuito, scosse elettriche, incendi, ecc.
• Alcuni lavori quali la saldatura della linea di tubazioni, ecc., dovrebbero essere effettuati all'esterno, lontano da recipienti contenenti materiali infiammabili ed esplosivi, ivi incluso il refrigerante del condizionatore, al fine di garantire la sicurezza del luogo.
• Al fine di proteggere il condizionatore da una forte corrosione, non installare l'unità esterna in un posto direttamente a contatto con degli spruzzi di acqua salata o in un luogo contenente aria sulfurea, come ad esempio in una spa.

ATTENZIONE

• Se il cavo di alimentazione è danneggiato, deve essere sostituito direttamente dal produttore o dal suo servizio di assistenza in caso di pericolo.
• Il luogo in cui il prodotto è installato deve avere un impianto di messa a terra affidabile e le relative attrezzature. Non collegare la messa a terra di questo prodotto a differenti tipi di linee di tubi di alimentazione dell'aria, tubi di drenaggio, impianti parafulmine ed altre tubazioni per evitare di ricevere una scossa elettrica e riportare dei danni causati da altri fattori.
• I collegamenti elettrici devono essere effettuati da un elettricista qualificato. Tutte le connessioni devono essere conformi alle normative elettriche locali.
• Si consideri la potenza massima elettrica in kilowattora del vostro contatore e le prese di corrente prima dell'installazione.

• La linea di alimentazione in cui il prodotto è installato deve avere un dispositivo di protezione indipendente contro le perdite ed un dispositivo di protezione contro i sovraccarichi di corrente previsti per questo tipo di prodotto.

• Consultare questo manuale attentamente prima di usare questo condizionatore. Nel caso in cui incontriate ulteriori difficoltà o problemi, chiedete aiuto al vostro rivenditore.

• Il condizionatore è progettato per fornirvi delle confortevoli condizioni ambientali. Utilizzare questo apparecchio solo per lo scopo previsto, come descritto in questo manuale di istruzioni.

ATTENZIONE

- Non usare mai benzina o altri gas infiammabili vicino del condizionatore, è molto pericoloso.

AVVERTENZE

• Non accendere né spegnere il condizionatore dall'interruttore principale di alimentazione. Utilizzare il pulsante di funzionamento ON / OFF
• Non inserite alcun oggetto nella presa di ingresso dell'aria sia dell'unità interna che di quella esterna. Ciò è pericoloso perché la ventola gira ad una velocità elevata
• Non raffreddare o riscaldare troppo l'ambiente in presenza di bambini o invalidi.

Unità interna

Unità esterna

Nota: Le figure nel manuale sono soltanto semplici rappresentazioni dell'apparecchio, potrebbero non rappresentare fedelmente l'aspetto del condizionatore d'aria acquistato. La funzione automatica di regolazione verticale del deflettore è disponibile solo per alcuni modelli.

Telecomando (opzionale)

È possibile controllare il condizionatore d'aria con il telecomando con filo o con quello senza filo.

Viene utilizzato per controllare l'accensione e lo spegnimento, impostare la modalità di funzionamento, la temperatura, la velocità del ventilatore e altre funzioni. Vi sono diversi tipi di telecomandi tra cui scegliere.

Le istruzioni di funzionamento saranno specificate nel manuale del telecomando separatamente.

Si prega di leggerle attentamente prima di usare il prodotto e di conservare questo manuale per una futura consultazione.

Telecomando con filo Telecomando senza fili

• Le figure in questo manuale si basano sulla vista esterna di un modello standard. Di conseguenza, la forma può essere diversa da quella del condizionatore d'aria che avete selezionato. Può essere impostato o annullato dal personale post-vendita.*

Note particolari

●3 minuti proteggere dopo fermata compressore.

Per il compressore protegge,ci sono per non 3 minuti di sosta dopo l'arresto del compressore.

●5 minuti proteggere

Compressore deve correre per 5 minuti almeno una volta in esecuzione. Nei 5 minuti il compressore non si fermerà nemmeno la temperatura ambiente raggiunge il punto di impostazione a meno che non si unilizza più remote per spegnere l'unità(tutte le unità interna essere disattivato dall'utente).

●Operazione di raffreddamento

Il ventilatore dell'unità interna non sarà mai smettere di correre. Che rimane in esecuzione anche se il il compressore smette di funzionare.

●Funzionamento riscaldamento

Poiché il condizionatore esegue l'operazione di riscaldamento attingendo alla calore dell'aria esterna (tramite pompa riscaldamento), la capacità di riscaldamento può diminuire se la temperatura esterno della camera è troppo bassa. Se l'effetto di riscaldamento non è così soddisfacente, utilizzare qualche altro dispositivo di riscaldamento assieme.

●Funzione anti-congelamento durante il raffreddamento

Quando la temperatura dell'aria dalla presa interna è troppo bassa, l'unità funzionerà per qualche tempo sotto la modalità ventilatore, per evitare formazione di brina o ghiaccio nello scambiatore di calore interno.

●Fredda prevenzione aria

In alcuni minuti dopo l'avvio della modalità di riscaldamento, il ventilatore dell'unità interna non verrà eseguito finché lo scambiatore di calore dell'unità interna raggiunge una temperatura sufficientemente alta.

Questo perché il sistema di prevenzione aria fredda è in funzione.

●Sbrinamento

Quando la temperatura esterna è troppo bassa, brina o ghiaccio possnon formare nello scambiatore di calore esterno, riducendo le prestazioni del riscaldamento. Quando questo accade, un sistema di sbrinamento del condizionatore funziona. Allo stesso tempo il ventilatore in ferma unità interna (o funziona a velocità molto bassa in alcuni casi); pochi minuti dopo, lo sbrinamento è finita, e l'operazione riavviata riscaldamento.

●Uscire aria del riscaldamento sopravvivenza

Quando fermare il condizionatore il funzionamento normale, il motore del ventilatore si porrebbe in bassa velocità per un po'per soffiata fuori l'aria di riscaldamento sopravvivenza.

●Ripristino automatico dell'interruzione

Quando l'alimentazione viene ripristinata dopo un'interruzione, la programmazione viene conservata e il condizionatore può funzionare secondo le impostazioni originali.

Risoluzione di problemi

AVVERTENZE

Quando si verifica un overflow di scarico dall'unità interna, arrestare il funzionamento e contattare il fornitore.

Quando si sente odore o vedere fumo bianco proveniente dall'unità, spegnere l'alimentazione principale e contattare il fornitore.

1 Se il problema rimane ancora...

Se il problema rimane anche dopo aver controllato i seguenti, contattare il tecnico e informarli dei seguenti elementi.

(1) Umotane modello

(2)Contenuto of problema

2 Nessuna operazione

Controllare se il SET TEMP I è definita corretta.

3Problemi nel raffreddamento o nel riscaldamento

Verificare la presenza di ostruzioni del flusso dell'aria delle unità interne o esterne. Verificare la presenza di eccessiva fonte di calore nell'ambiente.

Verificare se il filtro dell'aria è intasato dalla polvere.

Verificare se la porta o la finestra sono aperte o chiuse.

Verificare se la condizione della temperatura rientra nell'intervallo di funzionamento.

4 Ciò non è anormale

Odori provenienti dall'unità interna

Dopo un lungo periodo di tempo, l'unità. Pulire il filtro dell'aria e i pannelli o consentire una buona ventilazione.

Rumori provenienti da componenti del prodotto

Durante l'avviamento o l'arresto del sistema, si può avvertire uno scricchiolio. Ciò è dovuto alla deformazione termica dei componenti in plastica.

Vapore dallo scambiatore di calore esterno

Durante le operazioni di sbrinamento, il ghiaccio sullo scambiatore di calore esterno viene sciolto, con conseguente produzione di vapore.

Rugiada sul pannello dell'aria

Quando l'operazione di raffreddamento continua per un lungo periodo di tempo in condizioni di umidità elevata (superiore a 27 Ⓕ / 80% UR), può formarsi una patina di rugiada sul pannello dell'aria.

Rumori dovuti al flusso del refrigerante

Durante l'avviamento o l'arresto del sistema, si può avvertire un suono dal flusso del refrigerante.

1. Rimozione e installazione del filtro

● Rimuovere il filtro dalla griglia di aerazione

Estrarre il filtro dell'aria secondo i seguenti passaggi.

Passaggio 1

Far scorrere i pomelli della griglia di aerazione (4 posti), quindi rimuovere le viti di fissaggio (4 o 6 posti), come indicato dalla freccia.

Passaggio2

Aprire la griglia di aerazione ad un'angolazione superiore a 45° ed estrarre il filtro dell'aria dalla griglia della presa dell'aria supportando quest'ultima e sollevando il filtro dell'aria dopo avere rimosso il filtro dalle cerniere.

step 1 Passaggio 1
step 2 Passaggio2

- Resettare il filtro

Passaggio 1: inserire il filtro nella griglia e agganciarlo ai supporti inferiori. Verificare che gli agganci della griglia siano bloccati.

Passaggio 2: Fissare quattro viti.

Passaggio 3: La griglia del condotto dell'aria è connessa.

1. Schema del flusso del refrigerante

1. Schema del cablaggio elettrico

1. Informativa sulla sicurezza

AVVERTENZE AVVERTENZE

• L'installazione deve essere eseguita da un professionista. (Un'installazione impropria può causare fuoriuscita di acqua, scosse elettriche o incendi).
• Installare l'unità secondo le istruzioni illustrate in questo manuale. (Un'installazione incompleta può causare fuoriuscita di acqua, scosse elettriche o incendi).
• Assicurarsi di usare d'installazione specificati o forniti col prodotto. (L'uso di differenti componenti può danneggiare l'unità o causare fuoriuscite di acqua, scosse elettriche o incendi.)
• Installare il condizionatore su una base solida che possa sopportarne il peso. (Una base inadeguata o un'installazione incompleta possono causare incidenti nel caso in cui l'unità cada dalla base.)
• I lavori elettrici devono essere effettuati in conformità con il manuale di installazione e le regole di cablaggio elettrico locale, nazionale o codice di pratica. (Una potenza massima insufficiente o lavori elettrici incompleti potrebbero causare scosse elettriche o incendi.)
• Assicurarsi di utilizzare un circuito elettrico dedicato. (Non condividerne mai l'alimentazione con un altro prodotto.)
• Per il cablaggio, utilizzare un cavo abbastanza lungo per coprire l'intera distanza senza connessione, non utilizzare una prolunga.
• Non aggiungere altri carichi sull'alimentazione elettrica, utilizzare un circuito elettrico dedicato. (In caso contrario si potrebbe causare un riscaldamento anomalo, scosse elettriche o incendi.)
• Utilizzare i tipi di cavi specifici per connessioni elettriche tra le unità interne ed esterne. (Fissare saldamente i cavi di interconnessione in modo che i morsetti non ricevano attrito.)
• Collegamenti o fissaggi incompleti possono causare il surriscaldamento dei morsetti o incendi.
• Dopo il collegamento delle interconnessioni e del cablaggio di alimentazione assicurarsi di posizionare i cavi in modo che non esercitino pressioni eccessive sui pannelli o le coperture elettriche. (Installare le coperture sui cavi, la cui installazione incompleta può causare il surriscaldamento dei morsetti, scosse elettriche o incendi.)
• Durante l'installazione o lo spostamento del sistema, assicurarsi di mantenere il circuito refrigerante esente da sostanze diverse da quelle specificate (fare riferimento alla targhetta), come l'aria. (La presenza di aria o altra sostanza estranea nel circuito di refrigerazione provoca un aumento anomalo della pressione o una rottura, con conseguenti lesioni.)
• In caso di perdita di refrigerante durante i lavori di installazione, aerare la stanza. (Il refrigerante esala sostanze tossiche se esposto alle fiamme.)
• Dopo aver terminato l'installazione, assicurarsi che non vi siano perdite di refrigerante. (Il refrigerante esala sostanze tossiche se esposto alle fiamme.)
• Quando si esegue il collegamento delle tubazioni, fare attenzione a non lasciare che sostanze gassose che siano diverse dal refrigerante specificato penetrino nel ciclo di refrigerazione. (In caso contrario, causerà una minore capacità, alta pressione anomala nel ciclo di refrigerazione, esplosioni e lesioni.)
• Accertarsi di creare una messa a terra e che l'unità non sia collegata tramite essa ad un tubo di utilità, scaricatore o alla linea telefonica. Una messa a terra incompleta può causare una scossa elettrica. (Una grossa sovratensione causata da fulmini o altre fonti può causare danni al condizionatore d'aria.)
• Un interruttore differenziale può essere necessario a seconda delle condizioni locali per evitare scosse elettriche. (In caso contrario potrebbero occorrere tali incidenti.)
• Scollegare l'alimentazione elettrica prima del completamento del cablaggio, tubazioni o del controllo dell'unità.
• Quando si sposta l'unità interna e l'unità esterna, si prega di fare attenzione a non inclinare l'unità esterna ad un'angolazione superiore ai 45 gradi. Fare attenzione a non riportare ferite dal bordo tagliente del condizionatore d'aria.
• Installare il telecomando: Assicurarsi che la lunghezza del cavo tra l'unità interna e il controllo remoto sia inferiore a 40 metri.

AVVERTENZE

• Non installare il condizionatore d'aria in un luogo in cui vi sia pericolo di esposizione a perdite di gas infiammabili. (In caso di perdite di gas intorno all'unità, potrebbe incendiarsi.)
• Installare la tubazione di drenaggio secondo le istruzioni di questo manuale. (Condutture non adeguate possono causare fuoriuscite d'acqua.)
• Serrare il dado svasato secondo il metodo specificato ad esempio con una chiave dinamometrica. (Se il dado svasato viene stretto troppo forte, rischia di rompersi dopo un lungo periodo di tempo e causare perdite di refrigerante.)

Numeror	Attrezzo	Numeror	Attrezzo
1	Cacciavite universale	8	Coltello o pinza spellacavi
2	Pompa a vuoto	9	Livella
3	Tubo di carica	10	Martello
4	Curvatubi	11	Trapano
5	Chiave regolabile	12	Tubo di espansione
6	Tagliatubi	13	Chiave esagonale interna
7	Cacciavite a croce	14	Metro a nastro

3. Installazione dell'unità interna

AVVERTENZE

Durante l'installazione, non danneggiare il materiale isolante sulla superficie dell'unità interna.

3.1. Prima dell'Installazione

Muovendo l'unità durante o dopo il disimballaggio, assicurarsi di sollevarlo tenendo le alette sollevamento.

Non esercitare pressione sugli altri componenti, specialmente il tubo del refrigerante, il tubo di drenaggio e i componenti della flangia.

Indossare indumenti protettivi (guanti e così via) quando si installa l'unità.

Effettuare l'installazione correttamente secondo il manuale di installazione.

Confermare i punti seguenti:

○Specifiche dell'alimentatore/tipo di unità
○Piccoli componenti/cavi/tubature
○Accessori

ACCESSORI

Accessorio		Q.ta	Scopo
Rondella (M10)		8	Per unità sospese
Schema informativo		1	Per la pendenza e la regolazione dell'unità
Isolamento		1	Per il collegamento delle tubature del refrigerante
Isolamento		1
Morsetto		10	Per il montaggio della copertura dei tubi
Tubo di scarico		1	Per il collegamento della tubazione di drenaggio
Fascetta serratubi		2	Per il collegamento del tubo di drenaggio
Isolamento spesso		2	Per il tubo di drenaggio
Presa di collegamento		1	Per il collegamento del tubo di drenaggio
anello		1	Per il collegamento del tubo di drenaggio
rivestimento di plastica		1	Per il collegamento del tubo di drenaggio

3.2 Posizione dell'installazione

Selezionare le aree idonee per installare l'unità sotto approvazione dell'utente.

Ove il passaggio dell'aria non sia bloccato.

Ove la condensa possa fluire correttamente.

Ove il soffitto sia abbastanza forte da sopportare il peso dell'unità interna.

Ove vi sia uno spazio sufficiente per la manutenzione e il funzionamento. (Vedere Fig. 3.2.1)

Ove le tubazioni tra le unità interne ed esterne siano entro i limiti ammissibili. (Vedi l'installazione dell'unità esterna)

Ove l'unità interna, quella esterna, il cablaggio dell'alimentazione e della trasmissione siano ad un metro di distanza dalle televisioni e la radio, ciò previene l'interferenza dell'immagine e il rumore in applicazioni elettriche. (Il rumore può essere generato in funzione delle condizioni in cui si genera l'onda elettrica, anche se una tolleranza di un metro viene mantenuta.)

Usare i bulloni di sospensione per installare l'unità, controllare se il soffitto sia o meno abbastanza forte da sopportarne il peso. Se c'è un rischio che il soffitto possa cedere, rinforzarlo prima di installare l'unità.

Se ci sono 2 unità di tipo senza filo, mantenerle a distanza per più di 6 m per evitare malfunzionamenti dovuti ad interferenze.

Se più unità interne sono installate nelle vicinanze, tenerli lontano per più di 4-5m.

Spazio per l'installazione e il funzionamento

Installazione da pavimento

Fig. 3.2.1

3.3 Installazione

Secondo lo spazio di installazione disponibile, installarlo al soffitto o al pavimento.

3.3.1 Bulloni di sospensione

(1) Considerare la direzione dei tubi, il cablaggio e la manutenzione con cura, scegliendo la corretta direzione e posizione per l'installazione.

(2) Installare i bulloni di sospensione come evidenziato dalla Fig. 3.3.1.

Fig.3.3.1 Fissaggio dei bulloni di sospensione 3.3.2 La posizione dei bulloni di sospensione e le tubature

(1) Marcare le posizioni dei bulloni di sospensione, le posizioni delle tubature di refrigerante e quelle di drenaggio.
(2) Le dimensioni sono visualizzate in basso.

(Unità : mm)

TIPO E A B
18K,24K	990	912
36K	1285	1207
42K,48K,60K	1580	1502

Fig. 3.3.2 Bulloni di sospensione

※Le uscite in cui le tubature terminano sono disponibili in tre direzioni.

※Le tubature possono terminare in 3 direzioni (posteriore, destra o superiore).(Vedere fig.3.3.3)

Forare i tubi usando delle pinze, ecc.

Forare i tubi lungo la linea di taglio sulla copertura posteriore.

Forare la copertura frontale superiore allineando la posizione dei tubi.

Conducendo i tubi verso il lato destro, forare lungo la scanalatura all'interno del pannello laterale.

Dopo installare tubi e cavi, sigillare gli spazi intorno ai tubi e fili con stucco, ecc.per impedire l'accesso alla polvere.

Assicurarsi di installare le coperture posteriori e superiori in modo da proteggere i componenti interni dell'unità dalle intrusioni di polvere o proteggere i cavi da danni dai bordi. Una volta condotti sul lato destro, rimuovere le sbavature o le punte dal ritaglio.

(2) Rimuovere il pannello laterale.

Rimuovere la vite e rimuovere il pannello laterale facendolo scorrere nella direzione indicata dalla freccia.

Fig. 3.3.5

(3) Rimuovere la placca di sospensione. Rimuovere la vite e quindi fissare i bulloni.

Fig. 3.3.3
Fig. 3.3.6 Bulloni e dadi di sospensione

3.3. Preparazione dell'unità interna

(1) Rimuovere la griglia di aerazione. Scorrere i fermi (4 posizioni) dei ganci, quindi rimuovere le viti (4 o 6 posti).

3.3.4 Montare l'unità interna

Installazione al soffitto

(1) Selezionare le posizioni dei bulloni di sospensione e la posizione del foro del tubo.
I. Utilizzare la cartamodello fornita come riferimento e e praticare i fori per i bulloni di sospensione e il tubo. Nota: decidere le posizioni in base alle misurazioni dirette.
II. Una volta che le posizioni sono correttamente posizionate, la cartamodello può essere rimossa. 2). Install the suspension bolts in place.

Fig. 3.3.7

(2)

Posizionare la staffa di sospensione sinistra sui dadi e le rondelle dei bulloni di sospensione. Assicurarsi che la staffa di sospensione sinistra sia fissata saldamente ai dadi e le rondelle, installare il gancio di sospensione della staffa destra sui dadi e le rondelle.

(Durante l'installazione dell'unità interna, è possibile rimuovere i bulloni di sospensione.)

Fig. 3.3.8

(3) Fissare con 4 bulloni di sospensione che possono sopportare un carico di 530N.
(4) Controllare la misura della lunghezza dei bulloni di sospensione.
(5) Avvitare la placca di sospensione nei bulloni di sospensione.
(6) Installare l'unità sulla placca.

1. Far scorrere l'unità dal lato anteriore per farla incastrare sulla piastra di sospensione con i bulloni.
2. Avvitare i quattro bulloni (M8:2 ognuno sul lato destro e sinistro) fermamente.
3. Avvitare le due viti (M5:1 ognuna sul lato destro e sinistro).

Fig. 3.3.9

Installazione da pavimento

(1) Selezionare le posizioni dei bulloni di sospensione e la posizione del foro del tubo.
1. Utilizzare la cartamodello fornita come riferimento e e praticare i fori per i bulloni di sospensione e il tubo. Nota:
Decidere le posizioni in base alle misurazioni dirette.
2. Una volta che le posizioni sono correttamente posizionate, la cartamodello può essere rimossa.
2) Installare i bulloni di sospensione al loro posto.

Fig. 3.3.10

(2) Fissare con 4 bulloni di sospensione e serrarli (M8:2 ognuno sul lato destro e sinistro) fermamente.
(3) Avvitare le due viti del condotto di aspirazione (M5:1 ognuna sul lato destro e sinistro).

3.3.5 Regolazione orizzontale dell'unità interna

(1) Assicurarsi che la staffa di sospensione sia fissato dal dado e la rondella.
(2) Regolare l'altezza dell'unità.
(3) Controllare se l'unità sia a livello orizzontale. Per garantire un flusso regolare di scarico, installare l'unità con una pendenza discendente (0-3mm) verso l'uscita di scarico.
(4) Dopo la regolazione, serrare il dado e stringere il frenafiletti sulla sospensione per evitare che i dadi si allentino.

ATTENZIONE

Durante l'installazione, si prega di coprire l'unità con il rivestimento di plastica per mantenerla pulita.

4. Tubo refrigerante

PERICOLO

Utilizzare il refrigerante R410A.

Durante l'esecuzione del test di controllo delle perdite, non mescolare l'ossigeno, l'acetilene e altri infiammabili e altri gas virulenti, perché questi gas sono molto pericolosi, e possono eventualmente causare un'esplosione.

Suggeriamo l'utilizzo di aria compressa, azoto o del refrigerante per eseguire questi test.

4.1 Materiale delle condutture

(1) Preparare I tubi in rame sul posto
(2) Scegliere un tubo in rame senza polvere, non umido, e pulito. Prima di installare il tubo, utilizzare azoto o aria secca per soffiare via la polvere e le impurità dal tubo.

(3) scegliere il tubo in rame in conformità alla Fig 4.2

4.2 Connessione del tubo

(1) Le posizioni di connessione del tubo sono descritte in Fig4.2

Fig. 4.1 La posizione di connessione del tubo

Potenza massima (Btu/h)	Tubo del gas	Tubo del liquido	Condotto di Drenaggio
18K	12.7	6.35	De25
24K	15.88	9.52	De25
36K/42K/48K/60K	19.05	9.52	De25

Fig. 4.2 II diametro del tubo

Il tubo può essere connesso da tre differenti direzioni (anteriore, destra, superiore), quando viene indirizzato verso il retro.

Rimuovere la staffa semplificherà l'impianto delle tubature.

Dopo aver installato i condotti, reinstallare la staffa.

Quando il tubo è indirizzato verso il retro rimuovere la copertura e installarla al pannello posteriore invece della copertura posteriore.

(2) Come mostrato in Fig 4.3, avvitare i dadi con 2 chiavi

Fig 4.2.3 Avvitare la coppia

(3) Dopo aver terminato il collegamento dei tubi del refrigerante, tenerli al caldo con il materiale isolante.

Fig 4.4 procedura di isolamento tubi

AVVERTENZE

• Il tubo passa attraverso il foro con la guarnizione.
• Non mettere i tubi direttamente sul pavimento.

5. Condotto di Drenaggio

Installare il tubo di drenaggio

- Assicurarsi che le operazioni di drenaggio funzionino correttamente.

- Il diametro del foro di connessione del tubo di drenaggio deve essere lo stesso del tubo di drenaggio.

·Mantenere il tubo di scarico corto e i componenti digradanti con una pendenza di almeno 1/100 per evitare la formazione di sacche d'aria.

ATTENZIONE

L'accumulo di acqua nella tubatura di drenaggio può causare un intasamento dello scarico.

Per evitare cedimenti del tubo di drenaggio, creare uno spazio tra i cavi ogni 1 a 1,5 m.

Utilizzare il foro di drenaggio e il morsetto. Inserire il foro di drenaggio completamente nella presa e serrare fermamente il materiale riscaldante e il foro di drenaggio mediante il morsetto.

Le due aree sottostanti devono essere isolate a causa della condensa che si può formare li e causare perdite di acqua.

Tubature di drenaggio con passaggio interno Prese di scarico.

Riferendosi alla figura sottostante, isolare la presa e il foro di scarico usando una larga guarnizione impermeabilizzante.

Materiale di sigillo Materiale di sigillo

ATTENZIONE

Collegamenti della tubazione di drenaggio

Non collegare lo scarico direttamente a tubazioni di scarico che odorano di ammoniaca. L'ammoniaca nel liquame può entrare nell'unità interna attraverso i tubi di scarico e corrodere lo scambiatore di calore. Non torcere o piegare il tubo di scarico, evitando di applicare una forza eccessiva su di esso.

Questo tipo di trattamento può causare perdite.

Una volta ultimato il lavoro delle tubazioni, controllare che lo scarico fluisca senza intoppi.

Inserire gradualmente circa 1000 cc di acqua nel pannello di drenaggio per controllare lo scarico nella maniera descritta in basso.

Versare gradualmente circa 1000 cc di acqua dal foro di scarico nel pannello di drenaggio per controllare lo scarico.

Controllare lo scarico.

6. Cablaggio elettrico

6.1 Controllo generale

ATTENZIONE

Per serrare il cablaggio, utilizzare il materiale di fissaggio incluso come mostrato in Fig.6.1 per evitare di esercitare pressione esterna sui collegamenti elettrici e serrare saldamente.

Realizzando il cablaggio, assicurarsi che sia ordinato e non provochi l'apertura del coperchio della centralina, quindi chiudere il coperchio saldamente. Quando si monta il coperchio di controllo, fare attenzione a non schiacciare i cavi.

All'esterno dell'apparecchio, separare il cablaggio debole (del controllo remoto e della trasmissione) da quello resistente (cablaggio della messa a terra e alimentazione) di almeno 50 mm in modo che non passino attraverso lo stesso posto. La prossimità dei cavi potrebbe causare interferenze elettriche, malfunzionamento e danni all'apparecchio.

ATTENIONE

Se i fusibili bruciano, si prega di chiamare il centro di assistenza per installarli. Si prega di non installarli personalmente, in quanto ciò può portare ad un serio incidente, quale, ad esempio, una scossa elettrica.

(1) Rimuovere le viti sulla centralina.
(2) Collegare il cavo di alimentazione e il cavo di terra al terminale principale.
(3) Il cavo del telecomando si collega alla morsettiera secondo lo schema di cablaggio elettrico.(4) Collegare l'alimentazione delle unità interne ed esterne alla morsettiera principale.
(5) Collegare saldamente il cavo nella centralina
(6) Dopo aver terminato il cablaggio, sigillare il rispettivo foro con il materiale sigillante (con il coperchio) per evitare la formazione di condensa e l'ingresso di corpi estranei.

7. Installare la griglia di aerazione.

La griglia di areazione deve essere collegata quando le operazioni di cablaggio elettrico sono completate.

(1) Fissare la griglia di aerazione all'unità interna con le viti in dotazione (4 pezzi).(2) Chiudere la griglia di aerazione.

Ciò completa le operazioni di installazione dell'unità.

8. Installazione dell'unità esterna

8.1 Posizioni d'installazione

Evitare

• Contatto diretto con la luce solare
• Corridoio o strada laterale
• Spessa cortina di olio
• Luogo umido o irregolare
  • Area con materiali infiammabili
  • Prossimità a sorgenti di calore / ventole

Bisogna

• Collocarlo ad una temperatura fresca.
• Collocarlo in un'area con una buona ventilazione.
• Disporre di uno spazio adeguato per l'uscita e l'entrata dell'aria e per la manutenzione. (Figura 8.1)
• Una base resistente (una piastra di cemento o simile di 10x40 cm2). L'apparecchio deve essere collocato almeno a 10 cm d'altezza per evitare contatto con l'acqua o corrosione. Altrimenti potrebbero verificarsi danni o ridurre il suo tempo di vita. (Figura 8.2)
• Collocare la base con bulloni a gancio o simili per ridurre la vibrazione e il rumore.

Se la lunghezza totale del tubo è compresa tra 5m e 50m (lunghezza massima), è possibile aggiungere ulteriore refrigerante. Non è necessario aggiungere olio al compressore. (Figura 8.3)

Fig. 8.1

Fig.8.2

Fig.8.3

8.2 Installazione dell'unità esterna

Prima di tutto selezionare il luogo di installazione e fissare l'unità esterna. Se è necessario fissare l'unità alla parete assicurarsi che quest'ultima e il supporto siano abbastanza forti per sopportarne il peso.

Istruzioni di cablaggio per l'unità esterna.

• Allentare le viti di fissaggio della copertura elettrica, rimuovere il coperchio (se anche il coperchio della valvola è situato lì, si prega di allentarlo.)
• Collegare i cavi dell'unità interna al pannello dell'unità esterna secondo gli schemi elettrici.
• Accertarsi di che ogni cavo consenta 10 centimetri di lunghezza in più rispetto a quella richiesta per il cablaggio.
• Effettuare la messa a terra dell'unità secondo le normative elettriche locali.
• Controllare il cablaggio con gli schemi di collegamento e assicurarsi che sia ben collegato. Fissare il cablaggio con clip e reinstallare la copertura elettrica.

9. Tubazione del refrigerante

9.1 Svasatura con espansore

Nota: Una buona svasatura ha le seguenti caratteristiche:

• La superficie interna è lucida e liscia.
• Il bordo è liscia.
• Svasatura conica di lunghezza uniforme.

- Rimuovere le bave all'estremità del tubo di rame con un alesatore del tubo. Durante l'alesatura, tenere la curva del tubo verso il basso e assicurarsi che non cadano residui di rame nel tubo. Questo processo è importante e deve essere fatto con attenzione per fare una buona svasatura. (Figura 9.1.9.2)

• Rimuovere il dado svasato dall'unità ed assicurarsi di montarlo sul tubo di rame.
• Effettuare una svasatura alla fine del tubo di rame con un attrezzo appropriato. (Figura 9.3)

9.2Connessione del tubo tra le unità interne ed esterne

• Assicurarsi di applicare un tappo di chiusura o un nastro impermeabile per evitare che polvere o acqua entrino nei tubi prima di essere utilizzati.
• Assicurarsi di lubrificare con un anticongelante le superfici della svasatura e della giunzione prima di effettuarne il collegamento. Questo è efficace per ridurre le perdite di gas. (Figura 9.4)
• Per un collegamento corretto, allineare in maniera dritta il tubo di unione e quello della svasatura l'uno con l'altro, quindi avvitare il dado svasato leggermente per ottenere una corrispondenza regolare. (Figura 9.5) Serrare la vite di regolazione con chiave dinamometrica per evitare perdite di refrigerante.
• Verificare attentamente le perdite prima di mettere in funzione l'apparecchio.

9.3 Isolamento termico del tubo refrigerante

Per evitare la perdita di calore e per prevenire che il terreno sia bagnato dalla condensa, tutti i tubi del refrigerante devono essere isolati con materiali isolanti idonei il cui spessore minimo è di 6 mm. (Vedere la Figura 9.6)

9.4 Avvolgimento dei tubi

Nota: Non avvolgere il nastro isolante troppo stretto perché questo diminuisce l'effetto di isolamento termico. Assicurarsi anche che il tubo di scarico della condensa sporga sufficientemente e goccioli visibilmente dall'unità e dalla tubatura.

• I due tubi del refrigerante (e il filo elettrico se le norme locali lo consentano) devono essere uniti con un nastro isolante bianco. Il tubo di scarico può anche essere incluso e avvolto con il tubo.
• Avvolgere il nastro isolante dal fondo dell'unità esterna alla parte superiore del tubo dovein corrispondenza dell'ingresse nella parete. Avvolgendo il tubo, sovrapporre la metà di ogni nastro su ogni avvolgimento. (Vedere Figura 9.7)
• Fissare il fascio della tubatura alla parete, utilizzando un morsetto circa ogni 120 cm.

9.5 Completamento dell'installazione

Dopo il completamento dell'avvolgimento e isolamento, sigillare il foro sulla parete con sigillante adeguato antivento e antipioggia.

10. Sfiato dell'aria e prova di funzionamento

L'aria e l'umidità che permangono nel sistema del refrigerante hanno effetti indesiderati.

Pertanto, devono essere eliminate completamente seguendo la procedura.

10.1 Sfiato dell'aria con una pompa a vuoto (vedi figura 10.1, Figura 10.2)

(1) Verificare che ogni tubo (sia quelli stretti che quelli arghi tra le unità interne ed esterne) sia stato correttamente connesso e tutti i cavi per il test siano stato completati. Notare che entrambe le valvole dei tubi stretti e larghi sull'unità esterna rimangono chiuse in questa fase.
(2) Usando una chiave inglese o una chiave a stella, rimuovere il coperchio dalla valvola di servizio.
(3) Collegare una pompa del vuoto alla valvola di servizio insieme ermeticamente.
(4) Accendere la pompa del vuoto fini a quando la pressione è inferiore a 15Pa (o 1,5 × 10-4bar) per 5 minuti.
(5) Con la pompa del vuoto in funzione, smontarne il tubo dalla valvola di servizio. Poi la pompa a vuoto.
(6) Sostituire il coperchio sulla valvola di servizio e fissarlo saldamente con una chiave regolabile o una chiave a stella.
(7) Usando una chiave inglese o una chiave a stella, rimuovere il tappo della valvola del liquido e del gas.
(8) Con la chiave a stella, girare le valvole in senso antiorario per aprire completamente le valvole.
(9) Sostituire i coperchi sulle valvole e fissarli saldamente con una chiave regolabile o una chiave a stella.

10.2 Prova di tenuta

- Effettuare la prova di tenuta di tutte le giunzioni e le valvole dell'unità interna e l'unità esterna con sapone liquido. Il controllo non deve essere inferiore a 30 secondi. Pulire il sapone liquido dopo la prova per non danneggiare il tubo di rame.

10.3 Riordinare i tubi

Se la prova di tenuta risulta essere positiva, conservare il calore delle giunzioni dell'unità interna.
- Raddrizzare e allineare i tubi di collegamento e fissarli alla parete. Sigillare con il gesso lo spazio intorno al foro nella parete attraverso il quale i tubi fuoriescono.

10.4 Prova di funzionamento

ATTENIONE

Solo dopo che tutti i punti di controllo sono stati verificati l'unità può essere azionata.

(A) Controllare e assicurarsi che la resistenza del terminale dal suolo sia più di 2 MΩ, in caso contrario, non è possibile utilizzare l'unità prima di aver individuato e riparato il punto di dispersione dell'elettricità.
(B) Controllare e assicurarsi che la valvola di arresto sia stata aperta prima di utilizzare l'apparecchio.
(C) Assicurarsi di accendere l'alimentazione 6 ore prima di utilizzare l'apparecchio.

• Assicurarsi che l'alimentazione e l'unità funzionino bene quindi effettuare il collegamento.
- Accendere l'apparecchio e regolare la modalità di raffreddamento o di riscaldamento in funzione della temperatura ambiente. Impostare la temperatura a 16°C in modalità di raffreddamento e 30°C in modalità di riscaldamento.
- L'installazione dell'apparecchio termina generalmente dopo che le operazioni sopra elencate vengono eseguite. Se avete ancora problemi, contattare il centro di assistenza tecnica locale della nostra azienda per ulteriori informazioni.

- Prestare attenzione ai seguenti elementi mentre

il sistema è in funzionamento

(A) Non toccare nessun componente manualmente sul lato del gas di scarico, dal momento che la camera del compressore e le tubazioni sul lato di scarico raggiungono temperature superiori a 90 °C.
(B) NON PREMERE IL PULSANTE DELL'INTERRUTTORE/I MAGNETICO/I Causerà un serio incidente.

© Utilizzare il telecomando per il funzionamento e ve rificare il funzionamento e la temperatura ambiente.

Dopo aver collaudato il prodotto, spegnere l'alimentazione elettrica.

10.5. Comune

Attenzione

●Utilizzare un ELB (Dispersore elettrico). Se non utilizzato, può verificarsi una scossa elettrica o un incendio.

●Non utilizzare il sistema fino a quando tutti i punti di controllo sono stati cancellati.

(A) Verificare che la resistenza di isolamento sia superiore a 1 megaohm, misurando la resistenza tra la messa a terra ed il terminale dei componenti elettrici. In caso contrario, non utilizzare il sistema prima di aver individuato e riparato il punto di dispersione dell'elettricità.

(B) Verificare che le valvole di arresto dell'unità esterna siano completamente aperte e quindi avviare il sistema.

Potenza massima del MODELLO (Btu/h)	Alimentazione	Dispersore elettrico		Dimensione del cavo di alimentazione	Dimensione del cavo di trasmissione
		Corrente nominale (A)	Corrente nominale sensibile (mA)	En60 335-1	En60 335-1
18K	220-240V ~,50Hz	20	30	3 ≥ 5mm^2	4 × 5mm^2
24K	220-240V ~,50Hz	32	30	3 ≥ 5mm^2	4 × 5mm^2
36K	220-240V ~,50Hz	40	30	3 ≥ 0mm^2	4 × 5mm^2
42K/48K/60K	380-415V 3N~,50Hz	32	30	5 ≥ 5mm^2	4 × 5mm^2

Corrente massima assorbita (A): FARE RIFERIMENTO ALLA TARGHETTA DEL PRODOTTO

NOTAS:

1) Seguire le norme e i regolamenti locali per la selezione dei cavi.
2) Le dimensioni dei cavi indicati nella tabella fanno riferimento alla massima corrente dell'unità in base alla norma europea EN60 335-1. Utilizzare cavi che non siano più leggeri del cavo flessibile inguainato in policloroprene ordinario (denominazione del cavo H07RN-F).

Quando si collega il blocco del terminale utilizzando un cavo flessibile, assicurarsi di utilizzare capocorda a crimpare per il collegamento alla morsettiera di alimentazione.

Collocare i capocorda a crimpare ai cavi fino alla parte coperta e fissarli.

Quando si collega la morsettiera utilizzando un unico filo centrale, assicurarsi di fissarla saldamente.

3) Quando la lunghezza del cavo di trasmissione è superiore a 15 metri, bisogna selezionare un cavo maggiore.
4) Utilizzare un cavo schermato per il circuito di trasmissione ed effettuare la messa a terra.
5) Nel caso in cui i cavi siano collegati in serie, aggiungere la corrente massima di ciascuna unità e selezionare i cavi sottostanti.

Sezione in conformità alla norma EN60 335-1

Corrente i(A)	Dimensione dei cavi (mm2)
i ≤ 6	0.75
6 < i ≤ 10	1
10 < i ≤ 16	1.5
16 < i ≤ 25	2.5
25 < i ≤ 32	4
32 < i ≤ 40	6
40 < i ≤ 63	10
63 < i	*

*Nel caso in cui la corrente superi i 63A, non collegare i cavi in serie.

Corretto smaltimento del prodotto

Questo simbolo indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici nel territorio dell'UE. Per prevenire danni all'ambiente o alla salute umana a causa di un o smaltimento non conforme, riciclarlo in modo responsabile per promuovere il sostenibile riutilizzo delle risorse rinnovabili. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Essi possono ritirare questo prodotto per un riciclaggio ambientale sicuro.

Hisense
