MANUALE UTENTE IN D 2040 E INDESIT
ITALIANO Istruzioni per l'uso Pagina 18
Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi.
⚠ Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Tenere i bambini di età inferiore agli 8 anni a debita distanza dall'apparecchio, a meno che non siano costantemente sorvegliati. L'uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità fisiche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza, o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi. Vietare ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto.
Ai bambini di età compresa tra i 3 e gli 8 anni è consentito caricare e scaricare apparecchi refrigeranti.
USO CONSENTITO
⚠️ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o un sistema di comando a distanza separato.
⚠️ L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.
⚠ Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto.
⚠️ La lampadina utilizzata nell'apparecchio è progettata specificatamente per gli elettrodomestici e non è adatta per l'illuminazione domestica (Regolamento CE 244/2009).
⚠️ L'apparecchio è predisposto per operare in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta. L'apparecchio potrebbe non funzionare correttamente se lasciato per un lungo periodo ad una temperatura superiore o inferiore all'intervallo previsto.
Temperature ambiente delle classi climatiche:
SN: da 10°C a 32°C;
N: da 16°C a 32°C
ST: da 16°C a 38°C;
T: da 16°C a 43°C.
Questo apparecchio non! AVVERTENZA: I produttori di contiene CFC. Il circuito refrigerante contiene R600a (HC).
Apparecchi con isobutano (R600a):
l'isobutano è un gas naturale senza effetti nocivi sull'ambiente, tuttavia è infiammabile.
È perciò indispensabile assicurarsi che i tubi del circuito refrigerante non siano danneggiati, in particolare durante lo svuotamento del circuito refrigerante.
⚠ AVVERTENZA: Nondanneggiare i tubi del circuito refrigerante dell'apparecchio.
⚠ AVVERTENZA: Mantenere libere da ostruzioni le aperture di ventilazione nello spazio circostante l'apparecchio o nella nicchia di incasso.
⚠ AVVERTENZA: Non us dispositivi meccanici, elettrici o chimici diversi da quelli raccomandati dal produttore per accelerare il processo di sbrinamento.
⚠ AVVERTENZA: Non usare introdurre apparecchiature elettriche all'interno dei comparti dell'apparecchio se queste non sono del tipo espressamente autorizzato dal produttore.
⚠ AVVERTENŻA: i produttori di ghiaccio e/o i distributori d'acqua non direttamente collegati all'alimentazione idrica devono essere riempiti unicamente con acqua potabile.
ghiaccio e/o distributori d'acqua devono essere collegati a un condotto di alimentazione che fornisca soltanto acqua potabile, con una pressione dell'acqua compresa tra 0,17 e 0,81 MPa (1,7 e 8,1 bar).
⚠ Non riporre sostanze esplosive, ad esempio bombolette spray, e non conservare o utilizzare benzina o altri materiali infiammabili all'interno o in prossimità dell'apparecchio.
⚠ Non ingerire il liquido (atossico) contenuto negli accumulatori di freddo (presenti in alcuni modelli). Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo averli tolti dal congelatore poiché potrebbero causare bruciature da freddo.
⚠️ Per i prodotti che prevedono l'uso di un filtro aria all'interno di un coperchio ventola accessibile, il filtro deve essere sempre in posizione quando il frigorifero è in funzione.
⚠️ Non conservare nel comparto congelatore alimenti liquidi in contenitori di vetro, perché questi potrebbero rompersi.
Non ostruire la ventola (se presente) con gli alimenti.
Dopo avere introdotto gli alimenti, assicurarsi che le porte dei comparti si chiudano bene, in particolare la porta del comparto congelatore.
⚠ Sostituire non appena possibile le guarnizioni danneggiate.
⚠ Utilizzare il comparto frigorifero solo per la conservazione di alimenti freschi e il comparto
congelatore solo per la conservazione di alimenti congelati, la congelazione di cibi freschi e la produzione di cubetti di ghiaccio.
⚠️ Non conservare alimenti senza confezione a contatto diretto con le superfici del frigorifero o del congelatore.
Gli apparecchi possono essere dotati di comparti speciali (comparto cibi freschi, comparto zero gradi, ecc.).
Se non indicato diversamente nel libretto del prodotto, questi comparti possono essere rimossi mantenendo prestazioni equivalenti.
Il c-pentano è utilizzato come agente dilatante nella schiuma isolante ed è un gas infiammabile.
Di seguito sono descritti i comparti dell'apparecchio più adatti per la conservazione di specifici tipi di alimenti tenendo conto della diversa distribuzione delle temperature:
- Comparto frigorifero:
1) Area superiore del comparto frigorifero e porta - zona temperata: Conservazione di frutta tropicale, lattine, bevande, uova, salse, sottaceti, burro, conserve
2) Area centrale del comparto frigorifero – zona fredda: Conservazione di formaggi, latte, latticini, piatti pronti, yogurt
3) Area inferiore del comparto frigorifero – zona più fredda: Conservazione di affettati, dessert, carne, pesce, semifreddi, pasta fresca, panna acida, pesto/sughi,
piatti cucinati, creme dolci, budini e formaggi a pasta molle
4) Cassetto frutta e verdura nella parte bassa del comparto frigorifero: Conservazione di frutta e verdura (esclusi i frutti tropicali)
5) Comparto refrigerante: Il cassetto più freddo è indicato solo per la conservazione di carne e pesce
- Comparto congelatore:
Il comparto a 4 stelle (****) è adatto per congelare gli alimenti che si trovano a temperatura ambiente e per conservare i surgelati, perché la temperatura è distribuita in modo uniforme nell'intero comparto.
I surgelati acquistati hanno la data di scadenza stampata sulla confezione. Questa data tiene conto del tipo di alimento e deve essere perciò rispettata. Le durate di conservazione consigliate per gli alimenti freschi sono le seguenti: 1-3 mesi per formaggi, crostacei, gelati, salumi, latte, liquidi freschi; 4 mesi per bistecche o tagli di carne (manzo, agnello, suino); 6 mesi per burro o margarina, pollame (pollo, tacchino); 8-12 mesi per frutta (esclusi gli agrumi), arrosti di carne (manzo, suino, agnello), verdure. Le date di scadenza riportate sulle confezioni degli alimenti conservati nella zona a 2 stelle devono essere obbligatoriamente rispettate.
Per evitare la contaminazione degli alimenti, osservare le seguenti indicazioni:
– L'apertura prolungata della porta può causare un considerevole
aumento della temperatura nei comparti dell'apparecchio.
– Pulire periodicamente le superfici che possono entrare a contatto con gli alimenti e i sistemi di scarico accessibili.
– Pulire i serbatoi dell'acqua se non vengono usati per 48 ore; se l'acqua non viene prelevata per 5 giorni, sciacquare completamente il sistema collegato alla rete idrica. – Conservare in frigorifero la carne a il pesce crudi in recipienti adatti, in modo che non entrino a contatto con gli altri alimenti e non perdano liquidi.
- I comparti per surgelati con due stelle sono adatti per la conservazione degli alimenti precongelati, la conservazione o la produzione di gelato e la produzione di cubetti di ghiaccio. - Non congelare gli alimenti freschi nei comparti a una, due o tre stelle. - Se l'apparecchio refrigerante deve essere lasciato vuoto a lungo, si raccomanda di spegnere, sbrinare, pulire e asciugare l'apparecchio e di lasciare la porta aperta per impedire la formazione di muffe.
INSTALLAZIONE
⚠️ Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per evitare rischi di taglio, utilizzare guanti protettivi per le operazioni di disimballaggio e installazione.
⚠️ Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare né sostituire alcuna parte dell'apparecchio a meno che ciò non sia espressamente indicato nel manuale d'uso. Tenere i bambini a distanza dal luogo di installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza. A installazione completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soffocamento. Prima di procedere all'installazione, scollegare l'apparecchio dalla rete elettrica per non correre il rischio di scosse elettriche.
Per evitare il rischio di incendio o di folgorazione, durante l'installazione assicurarsi che l'apparecchio non danneggi il cavo di alimentazione. Attivare l'apparecchio solo dopo avere completato la procedura di installazione.
⚠️ Nello spostare l'apparecchio, fare attenzione per evitare di danneggiare i pavimenti (ad esempio di parquet). Installare l'apparecchio su un pavimento in grado di sostenerne il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzo. Controllare che l'apparecchio non sia vicino a una fonte di calore e che i quattro piedini siano stabili e bene in appoggio sul pavimento,
regolandoli se necessario; controllare inoltre che l'apparecchio sia perfettamente in piano usando una livella a bolla d'aria. Attendere almeno due ore prima di attivare l'apparecchio, per dare modo al circuito refrigerante di essere perfettamente efficiente.
⚠ AVVERTENZA: Quando posiziona l'apparecchio, fare attenzione a non incastrare o danneggiare il cavo di alimentazione.
⚠ AVVERTENZA: per evita pericoli dovuti all'instabilità dell'apparecchio, posizionarlo o fissarlo attenendosi alle istruzioni del produttore.
È vietato posizionare il frigorifero in modo che la sua parete posteriore (bobina del condensatore) entri a contatto con il tubo metallico di un piano di cottura a gas, con le tubazioni metalliche del gas o dell'acqua o con cavi elettrici.

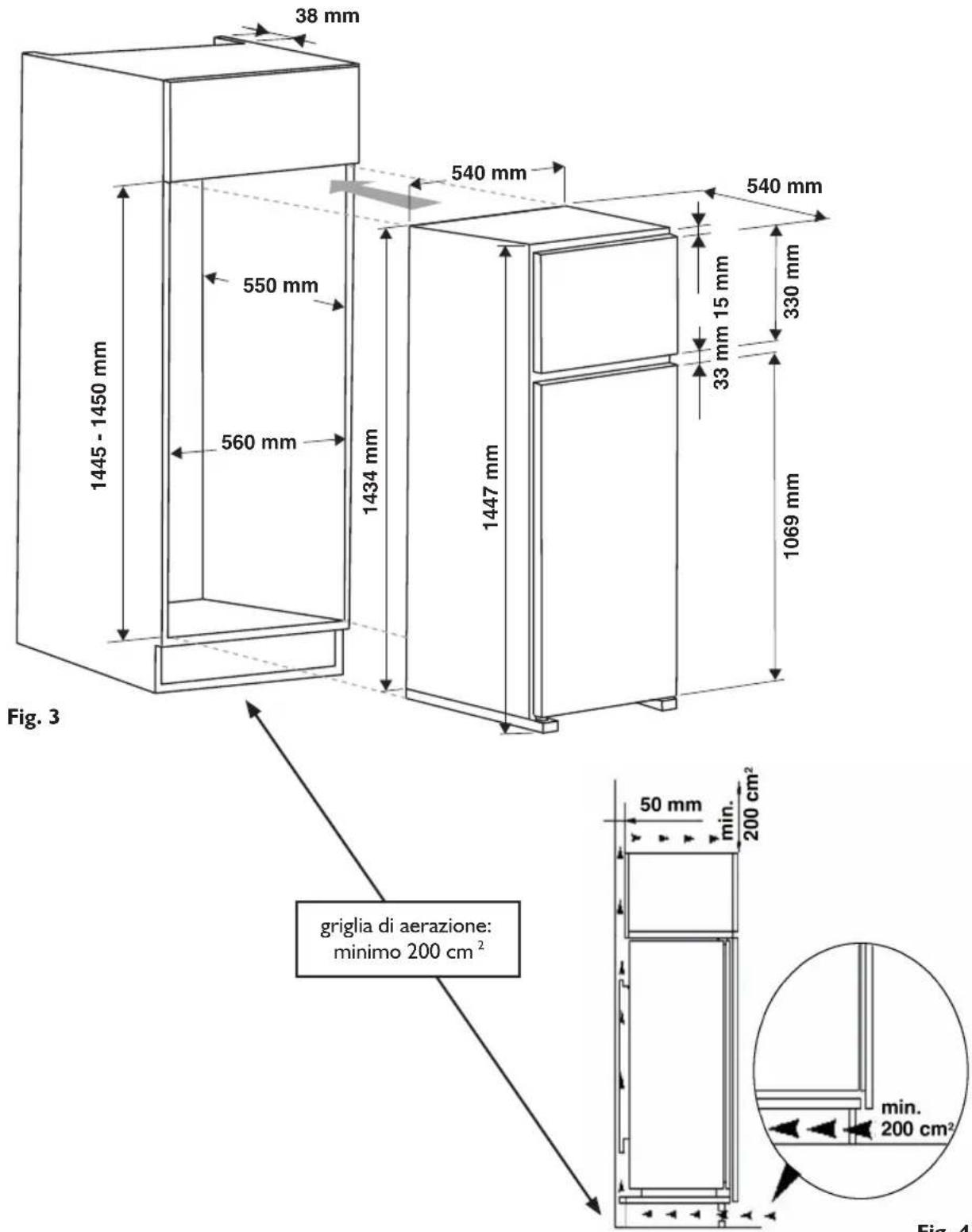

Le dimensioni e le distanze da rispettare per l'installazione dell'apparecchio sono riportate nelle istruzioni di installazione.

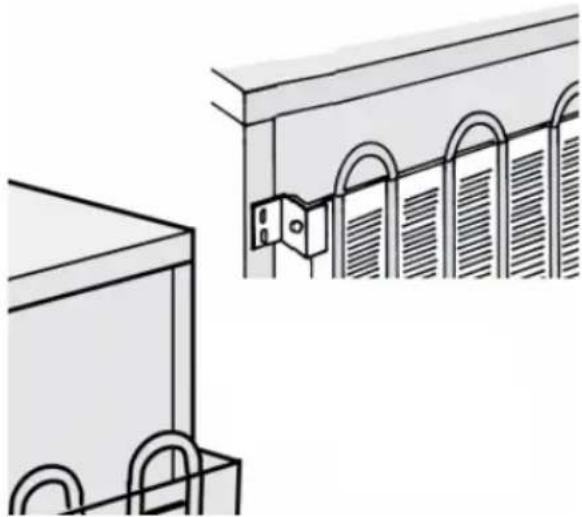

Durante l'installazione, staccare il cavo di alimentazione dal gancio del condensatore prima di collegare il prodotto alla rete elettrica.
AVVERTENZE ELETTRICHE
⚠️ Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa nel rispetto dei regolamenti elettrici vigenti; inoltre, l'apparecchio deve essere messo a terra in conformità alle norme di sicurezza elettrica nazionali.
⚠ Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non sidovranno più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi.
Non accendere l'apparecchio se il
recavo di alimentazione o la spina
sono danneggiati, se si osservano
anomalie di funzionamento o se
l'apparecchio è caduto o è stato
danneggiato.
⚠ Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche.
⚠ AVVERTENZA: Non disporre prese multiple o alimentatori portatili sul retro dell'apparecchio.
PULIZIA E MANUTENZIONE
⚠ AVVERTENZA: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare guanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi movimentazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a
getto di vapore (rischio di scosse elettriche).
Le riparazioni non professionali e non autorizzate dal produttore possono comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto o danno causato da riparazioni o interventi di manutenzione non professionali non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l'unità.
⚠ Non usare detergenti abrasivi o aggressivi quali ad esempio spray per vetri, creme abrasive, liquidi infiammabili, cere, detergenti concentrati, sbiancanti o detersivi contenenti prodotti derivati dal petrolio sulle parti in plastica, gli interni, i rivestimenti delle porte o le guarnizioni. Non utilizzare carta da cucina, spugnette abrasive o altri strumenti di pulizia aggressivi.
SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO
Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclo. Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.
SMALTIMENTO DEGLI ELETTRODOMESTICI
Questo apparecchio è stato fabbricato con materiale riciclabile o riutilizzabile.
Smaltire il prodotto rispettando le normative locali in materia.
Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla direttiva europea 2012/19/UE, Rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e alle norme sui rifiuti di apparecchiature elettriche ed elettroniche 2013 (e successive modifiche). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana.
Il simbolo 📄 sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.
CONSIGLI PER IL RISPARMIO ENERGETICO
Per garantire un'adeguata ventilazione, seguire le istruzioni di installazione.
Una ventilazione insufficiente sul retro dell'apparecchio provoca un aumento del consumo energetico e una riduzione dell'efficienza del raffreddamento.
L'apertura frequente delle porte può causare un aumento del consumo di energia.
La temperatura interna dell'apparecchio e il consumo energetico possono variare anche in funzione della temperatura ambiente e del luogo di installazione. Questi fattori devono essere presi in considerazione quando si imposta il termostato. Ridurre l'apertura delle porte allo stretto necessario.
Per scongelare prodotti surgelati, collocarli nel comparto frigorifero. La bassa temperatura dei prodotti surgelati raffredda gli alimenti nel comparto frigorifero.
Fare raffreddare alimenti e bevande calde prima di introdurli nell'apparecchio.
Il posizionamento dei ripiani nel frigorifero non ha effetto sull'utilizzo efficiente dell'energia.
Collocare gli alimenti sui ripiani in maniera da assicurare un'adeguata circolazione dell'aria (gli alimenti non devono essere a contatto tra di loro e non devono essere a contatto con la parete posteriore).
Si può aumentare la capacità dell'area di conservazione di alimenti surgelati togliendo i cestelli e, se presente, il ripiano Stop Frost.
I rumori provenienti dal compressore sono da considerarsi come normali rumori di funzionamento.
COME FAR FUNZIONARE IL COMPARTO FRIGORIFERO
Quest'apparecchio è un frigorifero con comparto congelatore a * *** stelle.
Lo sbrinamento del comparto frigorifero è completamente automatico.
Il frigorifero può funzionare a temperatura ambiente tra +16°C e +38°C. Le prestazioni ottimali si ottengono con temperature comprese tra +16°C e +32°C.
Messa in funzione del frigorifero
Inserire la spina nella presa di corrente.
Il termostato permette di regolare la temperatura di entrambi i comparti: frigo e congelatore.
Come regolare la temperatura dei comparti:
I. Per un corretto funzionamento e per la migliore conservazione dei cibi, consigliamo di regolare il termostato secondo le indicazioni riportate sulla scheda prodotto allegata.
- Qualora si desideri variare la temperatura nel comparto frigorifero, ruotare la manopola di regolazione del termostato:
- sui numeri più bassi/MIN se volete che la temperatura all'interno del comparto sia MENO FREDDA;
- sui numeri più alti/MAX per avere una temperatura PIU' FREDDA.
Termostato su●: le funzioni dell'apparecchio e l'illuminazione sono interrotte.
Nota:
La temperatura ambiente, la frequenza di apertura delle porte e la posizione dell'apparecchio possono influenzare le temperature interne. Le posizioni della manopola termostato devono variare in funzione di questi fattori.
Come conservare gli alimenti nel comparto frigorifero

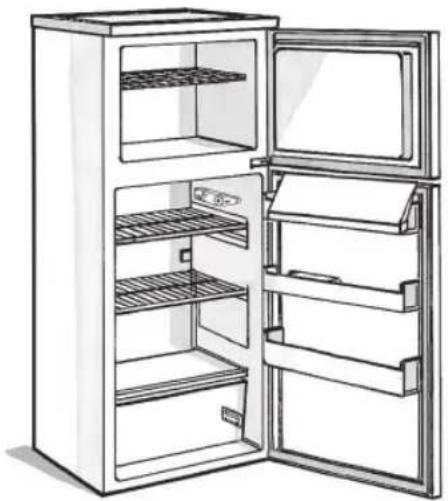

Caricare gli alimenti come illustrato nella figura a fianco.
A. Alimenti cotti
B. Pesce, carni
C. Frutta e verdura
D. Bottiglie
E. Uova
F. Burro, latticini, formaggi
Note:
- La distanza fra i ripiani e la parete posteriore interna del frigorifero assicura la libera circolazione dell'aria.
- Non disporre gli alimenti a diretto contatto con la parete posteriore del comparto frigorifero.
• Non porre alimenti ancora caldi nei comparti.
- Conservare i liquidi in contenitori chiusi.
- La conservazione di verdure ad alto contenuto di acqua può provocare la formazione di condensa nel cassetto inferiore: ciò non pregiudica il corretto funzionamento dell'apparecchio.
Il comparto congelatore è a 🎩 telle.
Vi si possono conservare gli alimenti surgelati per il periodo indicato sulla confezione. Inoltre si possono congelare gli alimenti freschi posizionandoli sotto la griglia, al livello più basso, mettendo gli alimenti già surgelati sulla zona superiore della cella, in modo tale che non vengano a contatto con gli alimenti ancora da congelare.
La quantità degli alimenti freschi che è possibile congelare in 24 ore è riportata sulla targhetta matricola.
Importante:
Avvolgere e sigillare l'alimento fresco da congelare in:
- fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contenitori di polietilene con coperchi, contenitori da congelatore purché idonei per alimenti da congelare.
- Il comparto congelatore è in grado di mantenere la temperatura appropriata per la conservazione dei cibi, anche in caso di interruzione di energia elettrica.
Si consiglia comunque, durante tale periodo, di evitare di aprire la porta del comparto.
Importante:
Per i mesi di conservazione degli alimenti freschi congelati, attenersi alla tabella qui riportata.
Al momento dell'acquisto di alimenti surgelati, accertarsi che:
- L'imballo o il pacchetto siano intatti, poiché l'alimento può deteriorarsi. Se un pacchetto è gonfio o presenta delle macchie di umido, non è stato conservato nelle condizioni ottimali e può avere subito un inizio di scongelamento.
- Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.
- Appena a casa riporre immediatamente gli alimenti surgelati nel comparto congelatore.
• Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.
- Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.
- Seguire sempre le istruzioni sull'imballo per la conservazione degli alimenti congelati.

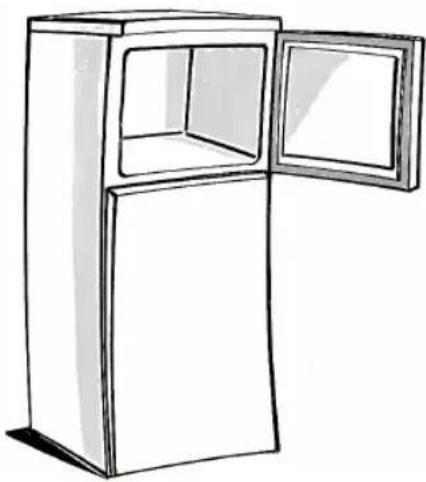

Produzione dei cubetti di ghiaccio
- Riempire la bacinella del ghiaccio per 3/4 di acqua e riporla sul fondo del comparto di congelamento.
Se la bacinella si attaccata al fondo della cella non usare attrezzi appuntiti o taglienti per rimuoverla.
Suggeriamo di sbrinare il comparto congelatore I o 2 volte l'anno o quando la formazione di ghiaccio sulle pareti raggiunge i 3 mm di spessore. Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.
I. Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in fogli di giornale a stretto contatto fra loro e riporli in un luogo molto fresco o in una borsa termica.
2. Disinserire l'apparecchio dalla rete elettrica.
3. Lasciare aperta la porta per permettere lo scioglimento del ghiaccio sulle pareti della cella.
4. Rimuovere l'acqua di sbrinamento depositata sul fondo della cella.
5. Pulire l'interno con una spugna inumidita in una soluzione di acqua tiepida e detergente neutro.
Non usare abrasivi.
- Risciacquare e asciugare con cura.
Nota: Al fine di evitare danni irreparabili alla cella, non usare utensili appuntiti o taglienti metallici per togliere la brina e non riscaldare artificialmente la cella.
Pulire periodicamente il comparto frigorifero.
Lo sbrinamento del comparto frigorifero è completamente automatico.

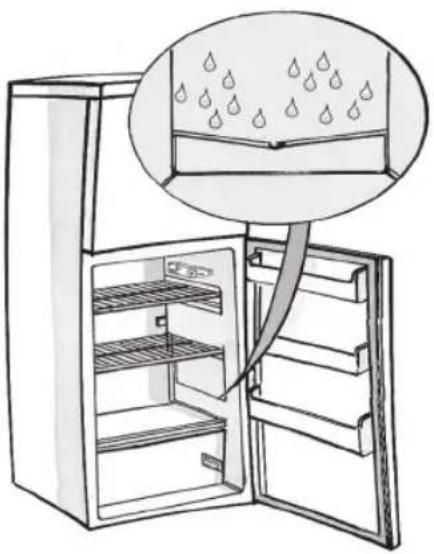

La presenza periodica di goccioline d'acqua sulla parete posteriore interna del comparto frigorifero evidenzia la fase di sbrinamento automatico.
L'acqua di sbrinamento viene convogliata in un foro di scarico, quindi raccolta in un contenitore ove evapora.
Pulire regolarmente l'interno del foro di drenaggio dell'acqua
di sbrinamento.
Prima procedere a qualsiasi operazione di pulizia, disinserire l'apparecchio dalla rete elettrica.
- Usare una spugna inumidita in acqua tiepida e/o detergente neutro.
• Risciacquare ed asciugare con un panno morbido.
Non utilizzare sostanze abrasive.
PULIZIA E MANUTENZIONE
Per prodotti ad incasso
- Pulire periodicamente le griglie di ventilazione con un aspirapolvere o una spazzola (vedere figura A).
- Pulire l'esterno con un panno morbido.
Apparecchi a libera installazione

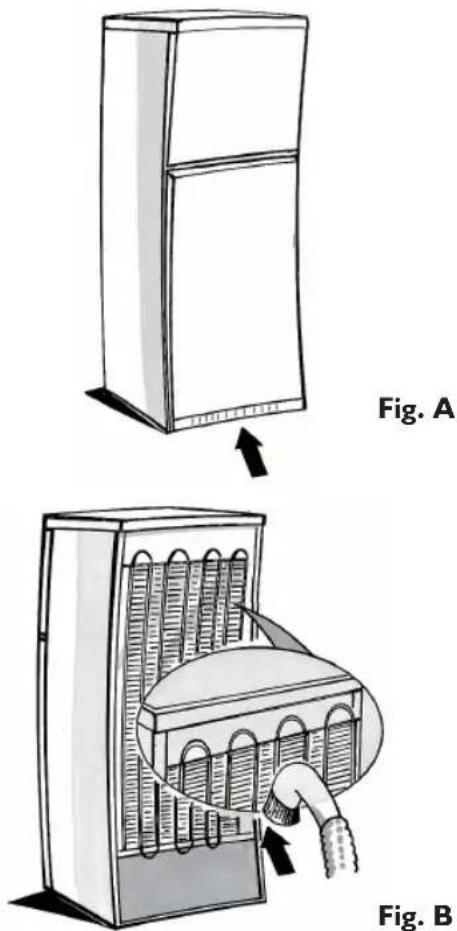

- Pulire periodicamente il condensatore situato nella parte posteriore del prodotto con un aspirapolvere o una spazzola (vedere figura B).
Assenze prolungate
I. Vuotare i comparti frigorifero e congelatore.
2. Disinserire l'apparecchio dalla rete elettrica.
3. Sbrinare il comparto congelatore, pulire ed asciugare entrambi i comparti.
4. Lasciare aperte le porte per impedire la formazione di cattivi odori.
I. L'apparecchio non funziona.
• C'è un'interruzione di corrente?
• La spina è ben inserita nella presa di corrente?
• L'interruttore bipolare di rete è inserito?
• Le protezioni dell'impianto elettrico dell'abitazione sono correttamente funzionanti?
• Il cavo di alimentazione è rotto?
• Il termostato è sulla posizione ● (Stop)?
2. La temperatura all'interno dei comparti non è sufficientemente fredda.
• La porta è state chiusa correttamente?
• L'apparecchio è installato vicino ad una sorgente di calore?
• Il termostato è sulla posizione corretta?
- La circolazione dell'aria attraverso le griglie di ventilazione è ostruita?
3. La temperatura all'interno del comparto frigorifero è troppo fredda.
• Il termostato è sulla posizione corretta?
4. C'è acqua sul fondo del comparto frigorifero.
- Lo scarico dell'acqua di sbrinamento è otturato?
5. La luce interna non funziona.
Controllare prima il punto I, poi:
- Disinserire l'apparecchio dalla rete elettrica. Per accedere alla lampadina, vedi istruzioni e disegno sulla tabella allegata.
- Sostituire la lampada con una di uguale potenza o della potenza massima in watt, specificata in prossimità del portalampada
• La porta è stata chiusa correttamente?
• I cibi ostruiscono la chiusura della porta?
Note:
- Il fatto che il bordo anteriore del frigorifero è caldo, non è un difetto, ma previene la formazione di condensa.
- Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali.
Prima di contattare il Servizio Assistenza:
I. Verificare se non è possibile eliminare da soli i guasti (vedere "Guida ricerca guasti").
2. Riavviare l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.
Se il risultato è negativo, disinserire nuovamente l'apparecchio e ripetere l'operazione dopo un'ora.
3. Se il risultato è ancora negativo, contattare il Servizio Assistenza.
Comunicare:
- il tipo di guasto,
- il modello,
- il numero Service (la cifra che si trova dopo la parola SERVICE, sulla targhetta matricola posta all'interno dell'apparecchio),
- il vostro indirizzo completo,
- il vostro numero e prefisso telefonico.
SERVICE
0000 000 00000
Nota:
La reversibilità delle porte dell'apparecchio, se effettuata dal Servizio Assistenza Tecnica, non è considerato intervento di garanzia.
INSTALLAZIONE
• Installare l'apparecchio lontano da fonti di calore.
- Posizionarlo in luogo asciutto e ben ventilato.
- Non ostruire lo spazio di aerazione superiore e inferiore.
- Pulire l'interno (riferirsi al capitolo "Come pulire il comparto frigorifero").
• Montare gli accessori a corredo.
Collegamento elettrico
• I collegamenti elettrici devono essere conformi alle normative locali.
- I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetta matricola, posta a lato dei cassetti frutta e verdura.
- La messa a terra dell'apparecchio è obbligatoria a termini di legge. Il fabbricante declina ogni responsabilità per eventuali danni subiti da persone, animali o cose, derivanti dalla mancata osservanza delle norme sopra indicate.
- Se la spina e la presa non sono dello stesso tipo, far sostituire la presa da un tecnico qualificato.
• Non usare prolunghe o adattatori multipli.
Scollegamento elettrico
- Lo scollegamento elettrico deve essere possibile o disinserendo la spina o tramite un interruttore bipolare di rete posto a monte della presa.
Prima di modificare il verso di apertura della porta, accertare che l'apparecchio non sia collegato alla rete elettrica e che sia presente una seconda persona di aiuto, perché il frigorifero è pesante e deve essere inclinato.
PERICOLO DI INFORTUNIO!

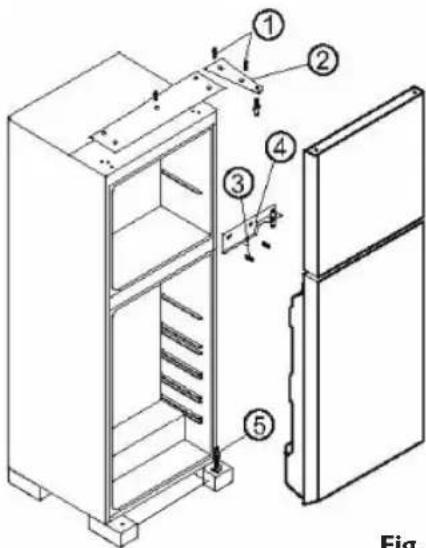

- Smontare la cerniera mediante asportazione delle viti (Fig. 1, n. I e 2), rimuovere la porta dello scomparto superiore e riporla in un luogo sicuro.
- Per la porta inferiore, rimuovere il supporto centrale allentando le viti di fissaggio. (Fig. 1, n. 3 e 4)
- Sollevare quindi la porta inferiore dal perno della cerniera (Fig. 1, n. 5), rimuoverla e conservarla anch'essa in un luogo sicuro.
- Montare il perno di arresto inferiore, svitandolo dal lato destro e riavvitandolo su quello sinistro.
- Mettere il frigorifero nuovamente in posizione verticale.
- Rimuovere i copricerniera a sinistra di entrambe le porte (sopra e sotto) ed inserirli sul lato opposto della rispettiva porta.
- Sistemare ora la porta del frigorifero sul perno di arresto inferiore, girare la cerniera centrale di 180°, premerla nel foro superiore della porta ed avvitare la cerniera.
- Montare la porta dello scomparto superiore e fissarla al supporto superiore.
- Prima di stringere tutte le viti, controllare la corretta installazione delle porte.
Prima di collegare nuovamente il frigorifero, verificare ancora una volta che tutte le viti siano state avvitate, che le porte siano montate correttamente e che il frigorifero sia verticale e ben posizionato sul pavimento.
Dimensioni del vano e dell'apparecchio (Fig. 3)
Altezza: 1445 - 1450 mm
Larghezza: 560 mm
Profondità: 550 mm
Per assicurare una sufficiente areazione, osservare le indicazioni riportate in figura. Il mobile deve essere dotato di areazione forzata in ingresso ed uscita. (Fig. 3 e 4)
Fig. 4

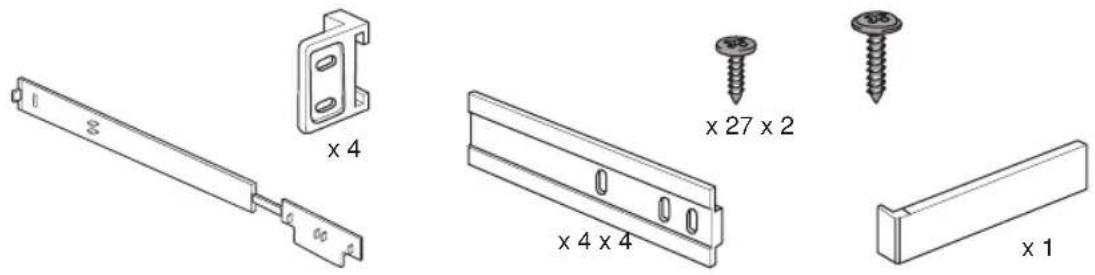

KIT di installazione
Montaggio porta a trascinamento

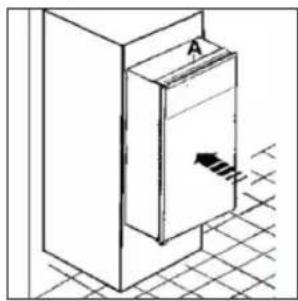

Spingere l'apparecchio con cautela nel vano del mobile (Fig. 5) fino alla striscia di arresto "A". Il materiale necessario all'installazione lo trovate all'interno del prodotto.
Aprire la porta dell'apparecchio e spingere verso il lato opposto alla cerniera (Fig. 6). Fissare l'apparecchio con 4 viti, 2 viti al frontalino superiore e 2 alla squadretta laterale opposta alla cerniera centrale.
Collocare la guida "A" secondo le quote indicate (Fig. 7) sul lato interno della porta del mobile e contrassegnare la posizione delle viti di fissaggio. Eseguire quindi i fori per le viti. Avvitare la guida.

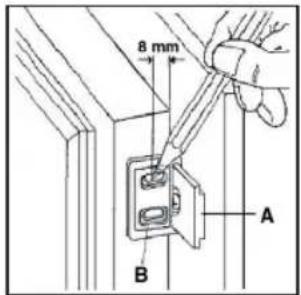

Aprire la porta dell'apparecchio e del mobile di 90°. Spingere la squadretta "B" (Fig. 8) sulla guida "A". Fare aderire bene la porta del mobile e quella dell'apparecchio e contrassegnare la posizione dei fori al centro, come indicato in figura (Fig. 8). Rimuovere la squadretta "B" ed eseguire i fori per le viti con una punta da 2 mm ∅. Spingere nuovamente la squadretta sulla guida e fissarla con le viti fornite.
Fig. 8

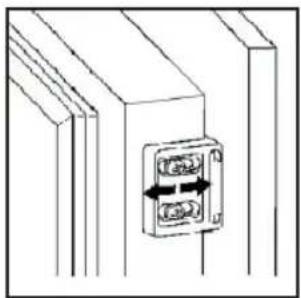

Se è necessario regolare la porta del mobile, utilizzare lo slot longitudinale nella squadretta "B" (Fig. 9).

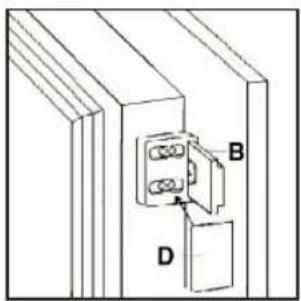

Inserire a pressione il coperchio in dotazione "D", a seconda del modello, sulla squadretta "B".
La porta dello scomparto congelatore viene montata con l cerniera per porta a battente, mentre per la porta del frigorifero sono necessarie 2 cerniere di questo tipo.
