HD 410T - Non categorizzato RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante a tromba
Modello	HD 410T
Marca	RCF
Potenza nominale	50 W
Potenza massima	75 W
Tensione di ingresso	100 V / 70 V (linea a tensione costante)
Risposta in frequenza	180 - 7,000 Hz
Livello massimo di pressione sonora	130 dB
Angolo di copertura	90°
Sensibilità (1W/1m)	112 dB
Dimensioni (Diametro x Lunghezza)	410 x 385 mm
Peso	4.1 kg
Protezione atmosferica	IP 66
Materiale della tromba	Alluminio
Materiale delle parti in plastica	ABS UL-94HB, stabilizzato ai raggi UV
Hardware di montaggio	Staffa a U, acciaio inossidabile
Cavo di connessione	2 conduttori, lunghezza 1 m
Intervallo di temperatura operativa	-25°C a +70°C
Colore	RAL 7035 (grigio chiaro)
Trasformatore incorporato	Sì, per linee a 70V e 100V
Selezione della potenza	Selettore rotativo sul coperchio posteriore
Installazione	Interna ed esterna, staffa inclusa
Protezione delle basse frequenze	Filtro passa-alto 6 dB/ottava

Domande frequenti - HD 410T RCF

Come collego l'HD 410T a una linea a tensione costante?

Utilizzare il cavo a 2 conduttori che esce dal retro. Collegare il filo nero al terminale '0' o comune dell'amplificatore e il filo rosso al terminale '70V' o '100V' corrispondente alla tensione di linea. Assicurarsi che la tensione di ingresso dell'altoparlante corrisponda all'uscita dell'amplificatore.

Come seleziono la potenza di uscita sull'HD 410T?

Utilizzare un cacciavite a testa piatta per ruotare il selettore rotativo sul coperchio posteriore. Allineare l'indice con il valore di potenza desiderato indicato sull'etichetta. Non modificare l'impostazione mentre il sistema è in funzione ad alto volume per proteggere i contatti.

Qual è il livello massimo di pressione sonora dell'HD 410T?

Il livello massimo di pressione sonora è di 130 dB, misurato a 1 metro con potenza massima in ingresso. Utilizzare protezioni per l'udito se esposti a livelli elevati.

L'HD 410T può essere utilizzato all'esterno?

Sì, ha un grado di protezione IP 66, che lo rende ermetico alla polvere e resistente a potenti getti d'acqua. Può essere installato all'esterno, ma assicurarsi che tutti i collegamenti siano sigillati correttamente.

Qual è la risposta in frequenza dell'HD 410T?

La risposta in frequenza va da 180 Hz a 7,000 Hz. È progettato per un'elevata intelligibilità nel parlato e nella riproduzione delle medie frequenze.

Come installo l'HD 410T?

Utilizzare la staffa a U in dotazione per fissare l'altoparlante a una parete, soffitto o palo. Assicurarsi che la struttura di supporto possa sopportare il peso (4.1 kg). Ruotare il corpo dell'altoparlante per orientarlo come desiderato. Per l'installazione sospesa, utilizzare solo i punti di montaggio designati.

Posso collegare più altoparlanti HD 410T a un unico amplificatore?

Sì, in un sistema a tensione costante (70V o 100V). Assicurarsi che la somma delle potenze selezionate su tutti gli altoparlanti non superi la potenza nominale dell'amplificatore.

Cosa devo fare se l'altoparlante non emette suono?

Controllare i collegamenti: assicurarsi che l'amplificatore sia acceso e che la tensione di linea corrisponda. Verificare che l'impostazione della potenza sia corretta. Ispezionare il cavo per eventuali danni. Se l'altoparlante ancora non funziona, contattare personale di assistenza qualificato.

Come pulire e mantenere l'HD 410T?

Utilizzare un panno asciutto per pulire l'esterno. Non utilizzare solventi, alcol o benzene. Controllare periodicamente i collegamenti. Tenere l'altoparlante lontano da fonti di calore e non sovraccaricarlo per periodi prolungati.

Quali sono le precauzioni di sicurezza per l'installazione dell'HD 410T?

Scollegare sempre l'amplificatore prima di collegare o scollegare l'altoparlante. Non esporre mai l'altoparlante a pioggia o umidità oltre il suo grado IP. Utilizzare solo hardware di montaggio approvato. Assicurarsi che l'installazione sia sicura per evitare cadute. Per l'installazione professionale, assumere un installatore qualificato.

MANUALE UTENTE HD 410T RCF

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del dispositivo).

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es.100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando la linea diffusori è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso (in un sistema a tensione costante) oppure l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• Il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;

• il diffusore non è più integro (a causa di urti / incendio).

• Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la tensione dalla linea diffusori e poi scollegare il diffusore.

• Non collegare a questo diffusore apparecchi ed accessori non previsti.
  Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.
  Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

• La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.
  Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

• Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. PERDITA DELL'UDITO

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

1. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.
2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.
3. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

PRECAUZIONI D'USO

• Collocare il diffusore lontano da fonti di calore.
  • Non sovraccaricare il diffusore per lunghi periodi.
  • Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

HD 210/T · HD 310/T · HD 410/T sono diffusori a tromba compatti a tenuta stagna progettati per fornire un'elevata efficienza. Si caratterizzano per una riproduzione del suono ad elevata intelligibilità, unita ad una bassa distorsione.

Il trasformatore di linea che li equipaggia permette il collegamento a linee a tensione costante di 70 e 100V, con possibilità di selezionare la potenza diffusa tramite un commutatore rotativo accessibile dall'esterno.

INSTALLAZIONE

ATTENZIONE

• Installare i diffusori in modo stabile e sicuro, così da evitare qualsiasi condizione di pericolo per l'incolumità di persone o strutture.
• Utilizzare sistemi di fissaggio (viti, tasselli, ecc.) adatti al tipo di struttura che deve sostenere il diffusore (es. parete in mattoni forati, calcestruzzo, legno, ecc.).

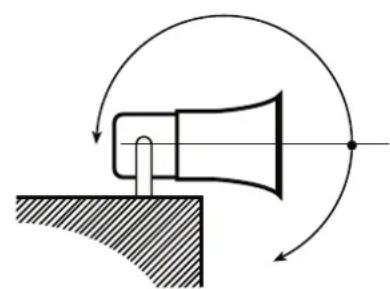

I diffusori possono essere installati sia in ambienti chiusi che all'aperto. Sono provvisti di una staffa da fissare alla struttura che li deve sostenere tramite gli appositi fori presenti alla base. Ruotando il corpo delle trombe è possibile indirizzare il messaggio sonoro nella direzione desiderata.

1) Collegare il conduttore della linea audio che fa capo al morsetto dell'amplificatore contrassegnato con 0 o COM, al conduttore NERO del cavo d'ingresso del diffusore.
2) Collegare il conduttore della linea audio che fa capo al morsetto dell'amplificatore contrassegnato con 70V o 100V, al conduttore ROSSO del cavo d'ingresso del diffusore.
3) Selezionare la potenza d'uscita come descritto nell'apposito paragrafo.

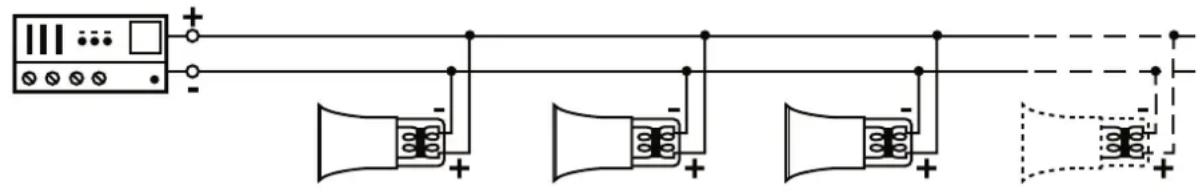

Nell'illustrazione è indicato un tipico esempio di applicazione. Per facilitare il collegamento in fase del diffusore, si raccomanda di utilizzare cavi bipolari aventi una marcatura che ne distingue la polarità (es. isolante di colore diverso, conduttori di colore diverso, ecc.).

Nella realizzazione dell'impianto di sonorizzazione a tensione costante sono da tenere presenti le seguenti regole:

1) La tensione d'ingresso del diffusore deve corrispondere alla tensione selezionata sull'uscita dell'amplificatore.
2) La somma delle potenze nominali di tutti i diffusori collegati non deve superare quella dell'amplificatore.

Potenza Amplificatore > Potenza totale diffusori

AVVERTENZE

• Ad una determinata posizione del commutatore possono corrispondere due valori della potenza d'uscita: un valore è relativo alla tensione della linea di 100V, mentre l'altro valore è relativo alla tensione della linea di 70V.
  • E'consigliabile cambiare la potenza ad impianto spento (nessun programma sonoro diffuso), o con l'amplificatore regolato ad un basso volume, in modo da salvaguardare l'integrità dei contatti elettrici del commutatore ed assicurarne una lunga durata.
• Per evitare guasti o malfunzionamenti non ruotate il commutatore nella posizione 70V potenza max. (ultima posizione in senso orario del commutatore) quando i diffusori sono collegati a linee a 100V.

DATI TECNICI

	HD 210/T	HD 310/T	HD 410/T
Tipo ____	20 W - Rotondo ____con trasformatore	30 W - Rotondo ____con trasformatore	50 W - Rotondocon trasformatore
Potenza nominale/massima ____	20 / 30 W ____	30 / 45 W ____	50 / 75 W
Tensione ingresso ____	100 / 70 V ____	100 / 70 V ____	100 / 70 V
Risposta in frequenza ____	300 - 9.000 Hz ____	240 - 10.000 Hz ____	180 - 7.000 Hz
Livello pressione sonora ____con potenza nominale	121 dB ____	123 dB ____	130 dB
Angolo di copertura ____	70° ____	80° ____	90°
Sensibilità (1W/1m) ____	108 dB ____	108 dB ____	112 dB
Dimensioni ____	∅ 212 x 290 mm ____	∅ 310 x 315 mm ____	∅ 410 x 385 mm
Peso ____	2.2 kg ____	3.1 kg ____	4.1 kg
Protezione contro le intemperie____	IP 66 ____	IP 66 ____	IP 66
Protezione alle basse frequenze____	Filtro passa-alto 6 dB/oct.____	Filtro passa-alto 6 dB/oct.____	Filtro passa-alto 6 dB/oct.
Temperatura di esercizio °C____	-25°/ +70° ____	-25°/ +70° ____	-25°/ +70°
Colore ____	RAL 7035 ____	RAL 7035 ____	RAL 7035
Supporto orientabile (in dotazione)____	Staffa ad “U” in acciaioINOX	Staffa ad “U” in acciaioINOX	Staffa ad “U” in acciaioINOX
Cavi di collegamento____	Lunghezza 1 m ____	Lunghezza 1 m ____	Lunghezza 1 m
Materiale Padiglione ____	Alluminio ____	Alluminio ____	Alluminio
Parti in plastica ____	ABS UL- 94HB; UV Stabilizzato	ABS UL- 94HB; UV Stabilizzato	ABS UL- 94HB; UV Stabilizzato

SELEZIONE DELLA POTENZA D'USCITA

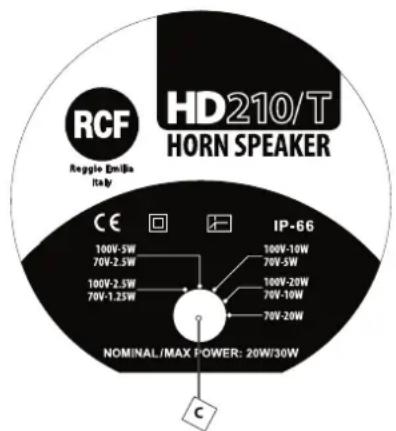

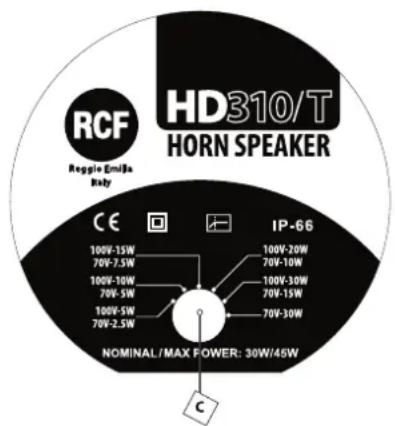

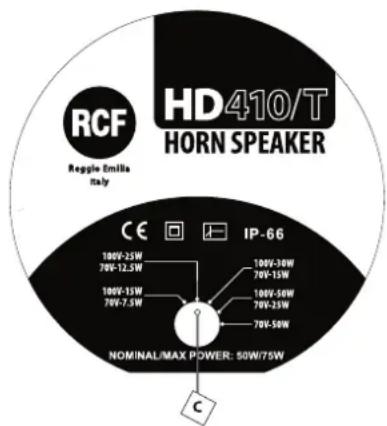

Tramite il commutare "C" posto nella parte posteriore del diffusore (vedi figura 5) è possibile scegliere la potenza d'uscita fra diversi valori. Tramite un cacciavite a taglio ruotare il commutatore fino a posizionarne l'indice in corrispondenza della potenza d'uscita desiderata, indicata sulla targhetta.

Salvo eventuali errori ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
