Tipo di prodotto	Microfono per cercapersone
Marca	RCF
Modello	SWM-BR NC
Uso previsto	Sistemi di diffusione sonora e cercapersone
Tipo di capsula	Dinamico
Diagramma polare	Cardioide
Risposta in frequenza	80 Hz – 15 kHz (tipico per microfoni per cercapersone)
Impedenza	Bassa (circa 600 ohm)
Connettore di uscita	XLR (bilanciato)
Requisiti di alimentazione	Nessuno (microfono dinamico passivo)
Montaggio	Compatibile con supporto da tavolo o gooseneck (filettatura standard 5/8")
Peso	Circa 0.5 kg (1.1 libbre)
Dimensioni (L x Dia)	200 mm x 40 mm (7.9" x 1.6")
Lunghezza cavo	Cavo XLR integrato, 3 m (9.8 ft) tipico
Accessori inclusi	Adattatore per supporto da tavolo, staffa di montaggio
Precauzioni di sicurezza	Leggere il manuale prima dell'uso; non esporre all'umidità; utilizzare con apparecchiature compatibili
Pulizia	Pulire con un panno asciutto; evitare solventi
Garanzia	Garanzia standard del produttore RCF

Domande frequenti - SWM-BR NC RCF

Il microfono SWM-BR NC è cablato o wireless?

Il microfono SWM-BR NC è un microfono per cercapersone cablato con cavo XLR integrato. Non richiede batterie o configurazione wireless.

Il microfono richiede alimentazione phantom?

No, il microfono SWM-BR NC è dinamico e non necessita di alimentazione phantom. Funziona con qualsiasi ingresso XLR standard.

Come collego il microfono SWM-BR NC al mio sistema di amplificazione?

Collegare l'uscita XLR del microfono a un ingresso XLR bilanciato del mixer o amplificatore. Assicurarsi che il microfono sia ben inserito nel supporto.

Posso montare il microfono su un supporto per microfono convenzionale?

Sì, il microfono SWM-BR NC include un adattatore per supporto da tavolo ed è compatibile con supporti per microfono filettati standard 5/8".

Qual è il diagramma polare del microfono SWM-BR NC?

Il microfono presenta un diagramma polare cardioide, che rifiuta il suono proveniente da dietro e dai lati, riducendo feedback e rumore di fondo.

Come devo pulire e mantenere il microfono?

Utilizzare un panno asciutto per pulire l'esterno. Non utilizzare solventi o alcol. Evitare di esporre il microfono a polvere o umidità quando non in uso.

Il microfono SWM-BR NC è adatto per uso esterno?

Il microfono è progettato per uso interno in ambienti controllati. L'uso all'aperto potrebbe degradare le prestazioni e dovrebbe essere evitato.

Cosa devo fare se il microfono non produce suono?

Innanzitutto, controllare la connessione del cavo XLR su entrambe le estremità. Assicurarsi che il canale del mixer sia acceso e alzato. Provare con un altro microfono per escludere problemi del mixer.

Il microfono SWM-BR NC può essere usato per parlato e musica?

È ottimizzato per la chiarezza del parlato nei sistemi di cercapersone. Sebbene possa gestire la musica, si consiglia un microfono dedicato per musica per una fedeltà maggiore.

Dove posso trovare il manuale utente completo?

Il manuale completo è disponibile per il download gratuito in formato PDF nella pagina di supporto del produttore su notice-facile.com.

MANUALE UTENTE SWM-BR NC RCF

- Supporti orientabili per diffusori acustici serie COMPACT e MEDIA

IMPORTANT NOTES

Prima di utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. Non collegare al diffusore acustico accessori non previsti.

Utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

2. I fattori meccanici ed elettrici sono da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

3. Collocare i diffusori acustici lontani da fonti di calore.

4. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne; usare un panno asciutto.

5. Riferirsi ai manuali dei diffusori acustici per quanto riguarda i collegamenti e le specifiche tecniche.

IMPORTANTE

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

AC WM-C: Supporto orientabile per alcuni diffusori acustici della nuova serie COMPACT (solo modelli C 3106-96, C 3106-126, C 3108-96, C 3108-126, C 3110-96, C 3110-126) e della serie MEDIA (solo modelli M 1001, M 1201).

AC WM-M: Supporto orientabile per alcuni diffusori acustici della serie MEDIA (solo modelli M 501, M 601, M 801, M 502, M 602).

INSTALLAZIONE

L'installazione dei diffusori deve essere effettuata da personale qualificato rispettando gli standard di sicurezza. Eseguire un'installazione sicura di ogni diffusore, controllando che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che potrebbero compromettere l'incolumità di persone e/o danneggiare cose.

Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori (es. tasselli per mattoni forati, calcestruzzo, ecc.).

AC WM-C

(per diffusori acustici C 3106-96, C 3106-126, C 3108-96, C 3108-126, C 3110-96, C 3110-126, M 1001, M 1201)

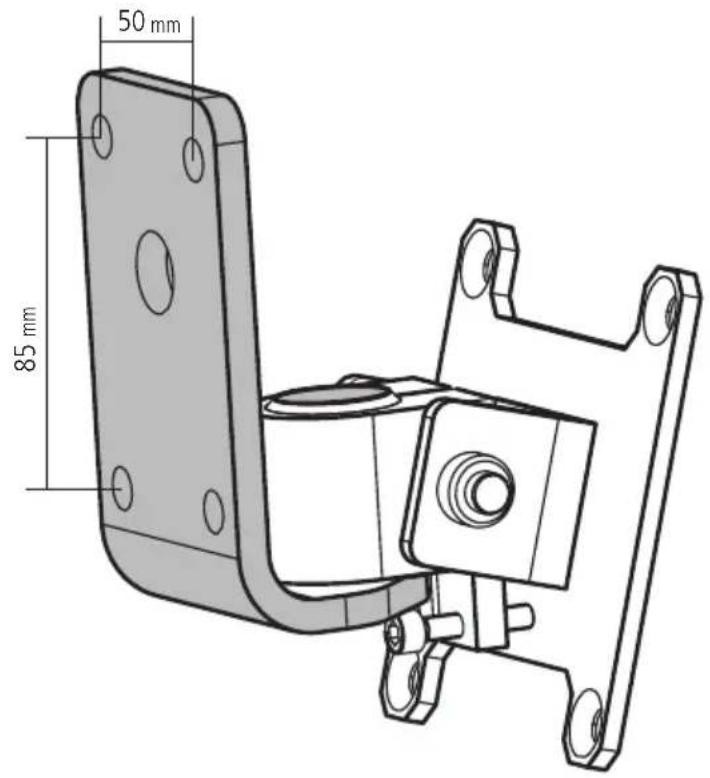

Installare a parete la parte fissa (mostrata in grigio nella rispettiva figura) dell'accessorio AC WM-C, tramite 4 tasselli M10 passanti per i 4 fori agli angoli; il foro centrale della parte fissa può risultare utile per l'uscita del cavo di collegamento dalla parete.

AC WM-C

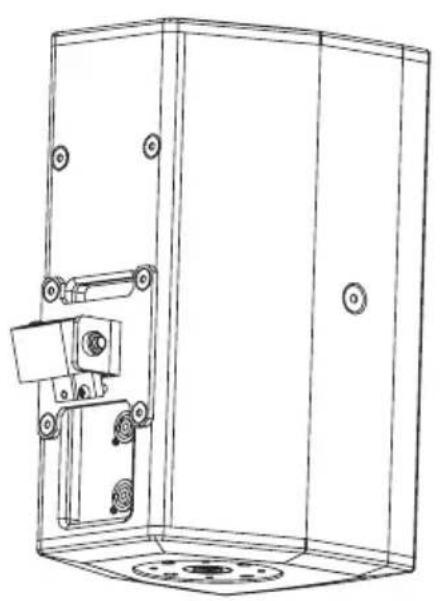

C 3106 e C 3108: si può fissare direttamente la parte mobile dell'accessorio AC WM-C sul retro del diffusore, tramite 4 viti M8 a testa piana svasata, in una delle 2 posizioni possibili.

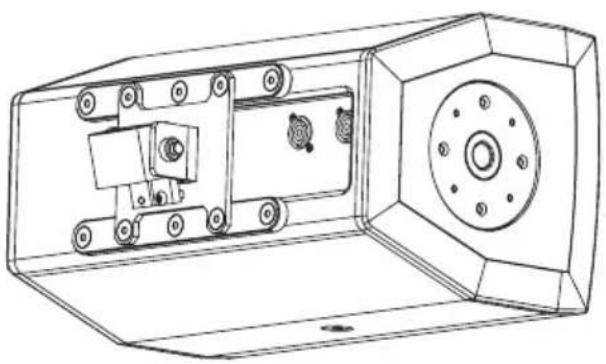

Per posizionare l'accessorio al centro (permettendo così anche un'installazione orizzontale equilibrata del diffusore), occorre aggiungere le due barre in dotazione.

C 3110: questi diffusori hanno sul retro 8 fori filettati (anziché 6), permettendo così direttamente (senza barre aggiuntive) l'installazione centrale dell'accessorio AC WM-C.

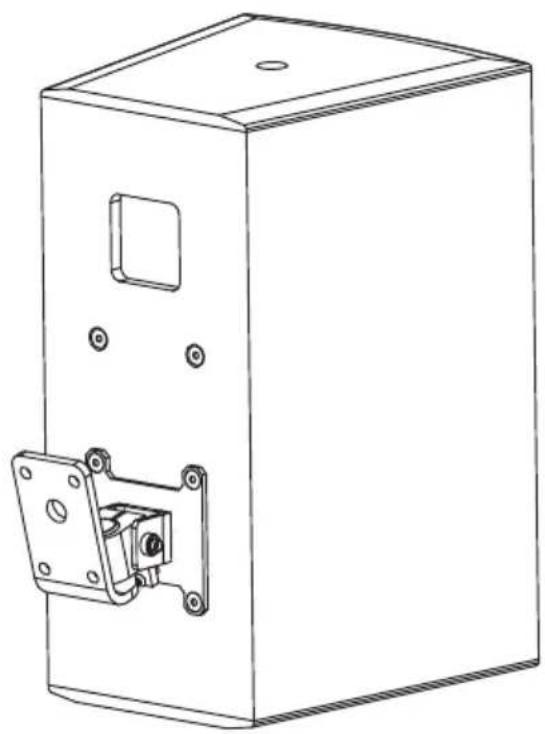

M 1001 e M 1201: la parte mobile dell'accessorio AC WM-C può essere fissata direttamente sul retro del diffusore acustico (in una delle posizioni possibili) tramite 4 viti M8 a testa piana svasata.

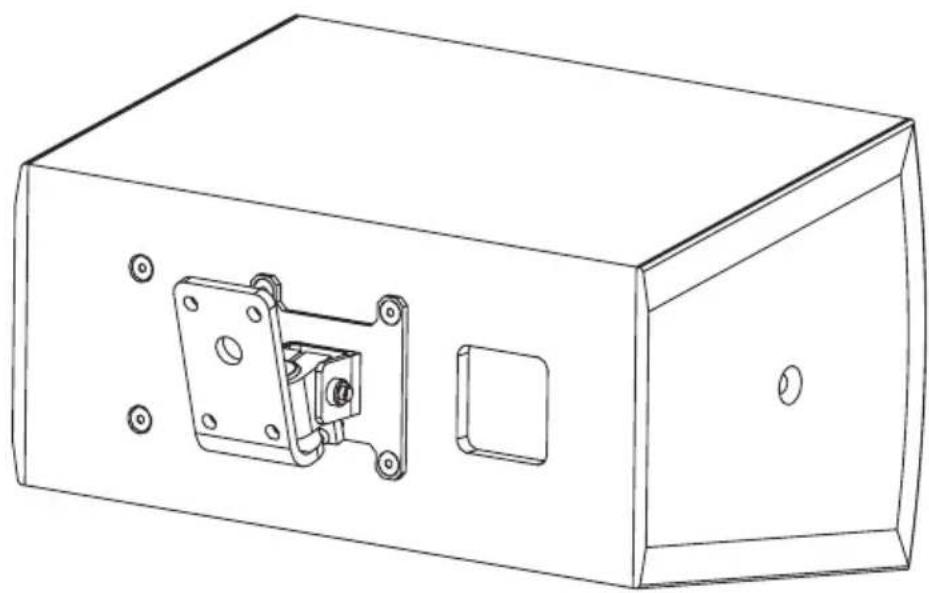

È inoltre possibile l'installazione orizzontale del diffusore acustico.

FISSAGGIO: posizionare il diffusore sulla parte fissa dell'accessorio AC WM-C installata a parete e serrare il bullone; la vite sottostante permette la regolazione dell'inclinazione verticale.

AC WM-M

(per diffusori acustici M 501, M 601, M 801, M 502, M 602)

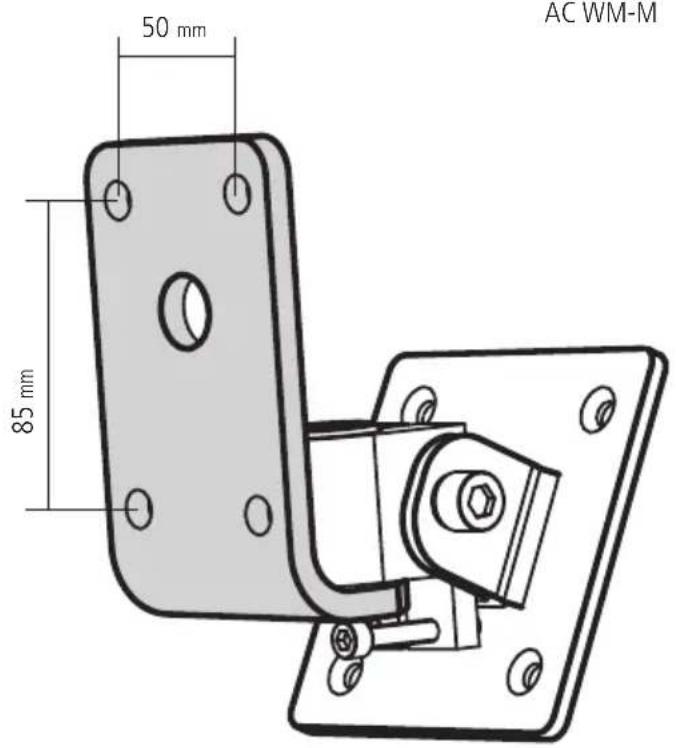

Installare a parete la parte fissa (mostrata in grigio nella rispettiva figura) dell'accessorio AC WM-M, tramite 4 tasselli M10 passanti per i 4 fori agli angoli; il foro centrale della parte fissa può risultare utile per l'uscita del cavo di collegamento dalla parete.

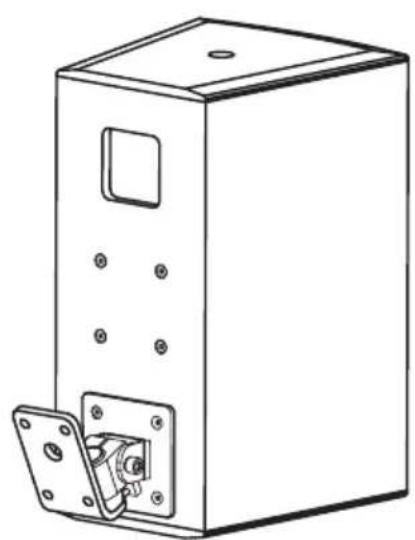

La parte mobile dell'accessorio AC WM-M può essere fissata direttamente sul retro del diffusore acustico (in una delle posizioni possibili) tramite 4 viti M6 a testa piana svasata (come mostrato nella figura sotto).

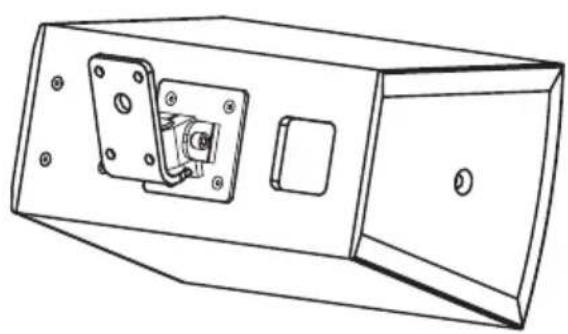

È inoltre possibile l'installazione orizzontale del diffusore acustico (si veda la figura sotto).

Successivamente, posizionare il diffusore sulla parte fissa dell'accessorio AC WM-M installata a parete e serrare il bullone; la vite sottostante permette la regolazione dell'inclinazione verticale.
