Eufycam 2 Pro - Telecamera di sorveglianza eufy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza esterna con proiettore LED
Marca	eufy
Modello	Eufycam 2 Pro (Floodlight Camera)
Grado di protezione	IP65 (a tenuta di polvere e getti d'acqua)
Peso	2,2 kg
Materiali	Acciaio inossidabile SUS304 (supporto e vite centrale)
Alimentazione	Cablata (rete elettrica); porta micro USB per configurazione (5V/1A, adattatore non incluso)
Connettività	Wi-Fi 2,4 GHz (2 412~2 472 MHz) e Bluetooth 2 402~2 480 MHz
Portata Wi-Fi massima	Potenza di uscita Wi-Fi: 19,85 dBm (EIRP)
Rilevamento movimento	Sì, consigliato a 2-3 metri da terra per una portata ottimale
Temperatura di funzionamento	da -20 °C a 60 °C
Resistenza alla nebbia salina	Testato 48 ore a 35 °C, 5% NaCl, UR 90-95%
Capacità di carico del supporto	Supporto e vite centrale testati per supportare un carico di 10 kg
Funzioni principali	Video in diretta, proiettore LED, rilevamento movimento, app eufy Security (iOS/Android)
Sicurezza	Interruzione della corrente prima dell'installazione; messa a terra obbligatoria; rivolgersi a un elettricista abilitato
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Pezzi di ricambio inclusi	Cavo di alimentazione, gancio e cordino, vite centrale, tappo vite centrale, vite piastra, scatola di derivazione
Riparabilità	Per qualsiasi riparazione, contattare un tecnico autorizzato; non aprire l'alloggiamento da soli
Garanzia	Garanzia limitata di 12 mesi
Conformità	CE, RoHS; distanza minima di esposizione RF di 20 cm

Domande frequenti - Eufycam 2 Pro eufy

Cosa significa un LED rosso lampeggiante sull'Eufycam 2 Pro?

Un LED rosso lampeggiante indica che la telecamera non è connessa a Internet. Assicurarsi che il segnale Wi-Fi sia abbastanza forte nella posizione di installazione. È possibile avvicinare il router o utilizzare un ripetitore Wi-Fi.

Come installare Eufycam 2 Pro senza competenze elettriche?

L'installazione richiede un cablaggio elettrico. Si consiglia vivamente di rivolgersi a un elettricista abilitato per evitare il rischio di scosse elettriche. Spegnere sempre la corrente a livello dell'interruttore prima di iniziare.

Eufycam 2 Pro può essere utilizzata senza cablaggio di rete?

No, la telecamera Floodlight deve essere alimentata tramite cablaggio di rete per far funzionare i proiettori. La porta micro USB (5V/1A) serve solo per la configurazione iniziale in interni prima dell'installazione definitiva.

Come regolare l'angolo dei proiettori di Eufycam 2 Pro?

Ruotare le manopole situate sui proiettori in senso antiorario per estenderli, quindi regolare l'angolo orizzontalmente. Una volta ottenuta la posizione desiderata, stringere le manopole in senso orario per bloccare l'angolo.

Qual è l'altezza ideale per installare Eufycam 2 Pro?

Per un rilevamento movimento ottimale, installare la telecamera a un'altezza di 2-3 metri da terra. Ciò consente una copertura equilibrata della zona sorvegliata.

Come pulire Eufycam 2 Pro?

Utilizzare un panno morbido e asciutto per pulire la superficie della telecamera e dei proiettori. Non utilizzare mai prodotti abrasivi o solventi che potrebbero danneggiare l'alloggiamento.

Cosa fare se la telecamera non si accende dopo l'installazione?

Controllare prima che l'interruttore sia attivato. Se la telecamera non si accende ancora, spegnere di nuovo la corrente, quindi ispezionare il cablaggio: assicurarsi che le connessioni (neutro, terra, fase) siano serrate correttamente e corrispondano ai colori (blu, verde/giallo, marrone). Se il problema persiste, contattare un elettricista abilitato.

Eufycam 2 Pro è resistente agli agenti atmosferici?

Sì, possiede una certificazione IP65, che la rende a tenuta di polvere e getti d'acqua. La sua superficie metallica zincata ha inoltre superato un test di resistenza alla nebbia salina di 48 ore.

Posso montare Eufycam 2 Pro al soffitto?

Sì, l'installazione al soffitto è possibile. Seguire gli stessi passaggi previsti per una parete, ma assicurarsi di rispettare una distanza di almeno 15 cm (6 pollici) dalle pareti laterali. Utilizzare la vite centrale per fissare il supporto di montaggio al soffitto.

Come ripristinare Eufycam 2 Pro alle impostazioni di fabbrica?

Il ripristino viene effettuato tramite l'app eufy Security. Aprire l'app, accedere alle impostazioni della telecamera, quindi selezionare l'opzione «Rimuovi dispositivo» o «Ripristina». Seguire le istruzioni a schermo. Se la telecamera non risponde, tenere premuto il pulsante di configurazione per circa 10 secondi fino a sentire un segnale acustico.

MANUALE UTENTE Eufycam 2 Pro eufy

CONTENUTO DELLA CONFEZIONE 98

PANORAMICA DEL PRODOTTO 99

DICHIARAZIONI 100

ACCENSIONE DELLA TELECAMERA A FARO 102

INSTALLAZIONE TELECAMERA A FARO 103

PREPARAZIONE DELLA TELECAMERA A FARO PER L'IN STALLAZIONE 104

INSTALLAZIONE DELLA SCATOLA DI GIUNZIONE 105

MONTAGGIO DELLA TELECAMERA A FARO 108

REGOLAZIONE DELL'ANGOLO DI ILLUMINAZIONE 117

AVVISO 120

ISTRUZIONI PER LA SICUREZZA

• Scollegare l'alimentazione dal fusibile o dall'interruttore automatico prima dell'installazione.
• Non installare il prodotto vicino a superfici infiammabili.
• Per evitare il rischio di scosse elettriche, lesioni o morte, prestare sempre attenzione quando si lavora con l'elettricità.
• Consultare un elettricista autorizzato se si è a disagio nel lavorare con i cavi elettrici.
• Assicurarsi che la telecamera a faro sia adeguatamente messa a terra.
• La telecamera a faro deve essere installata su una parete e su una scatola di giunzione certificata UL.

CONTENUTO DELLA CONFEZIONE

Gancio e corda per l'installazione

Vite centrale

Tappo della vite centrale

Viti della piastra

Scatola di giunzione

098 IT

Richiesti (non inclusi):

Cacciavite a stella

Adattatore di alimentazione (5V/1A)

Trapano elettrico (15/64 mm)

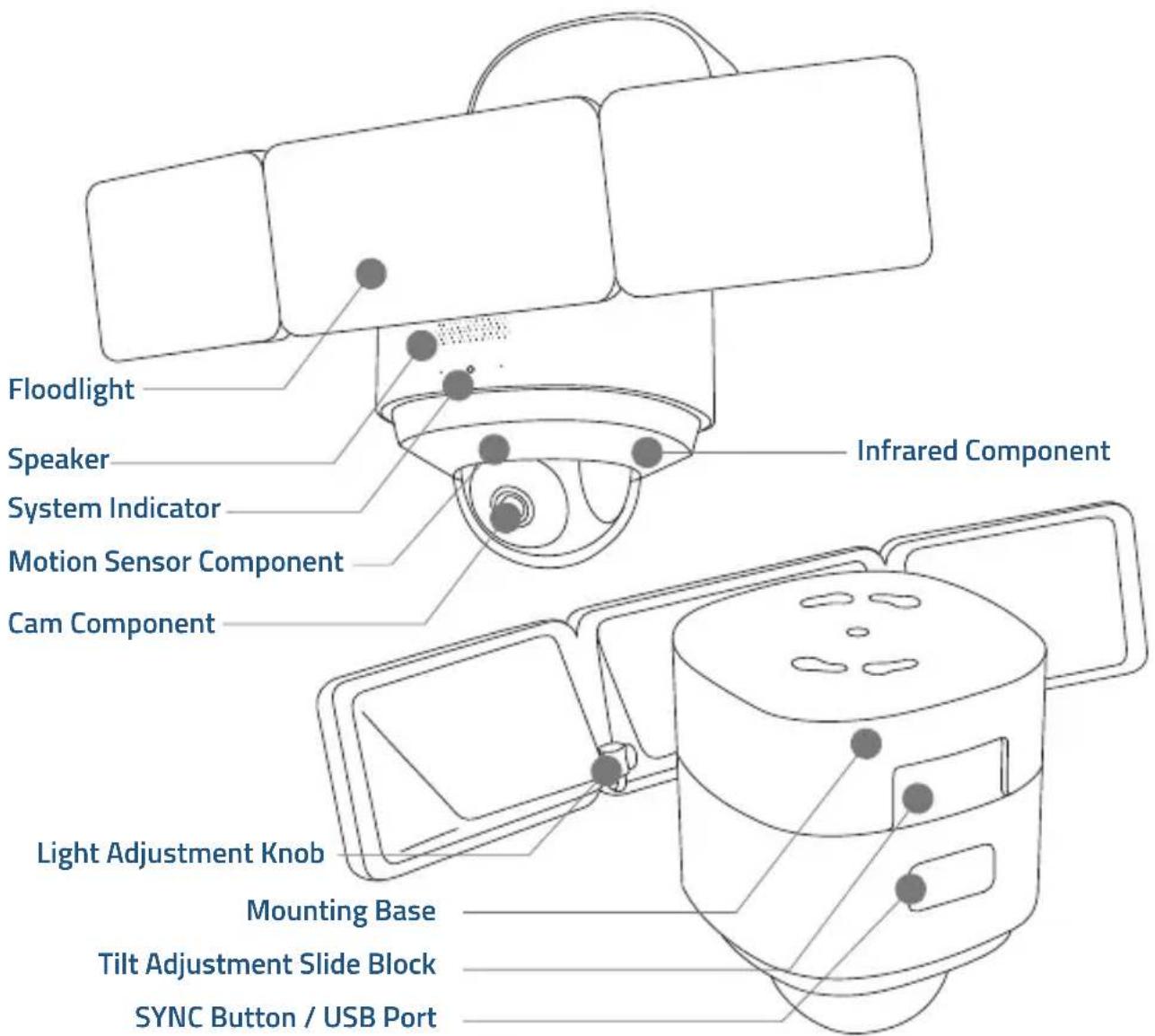

PANORAMICA DEL PRODOTTO

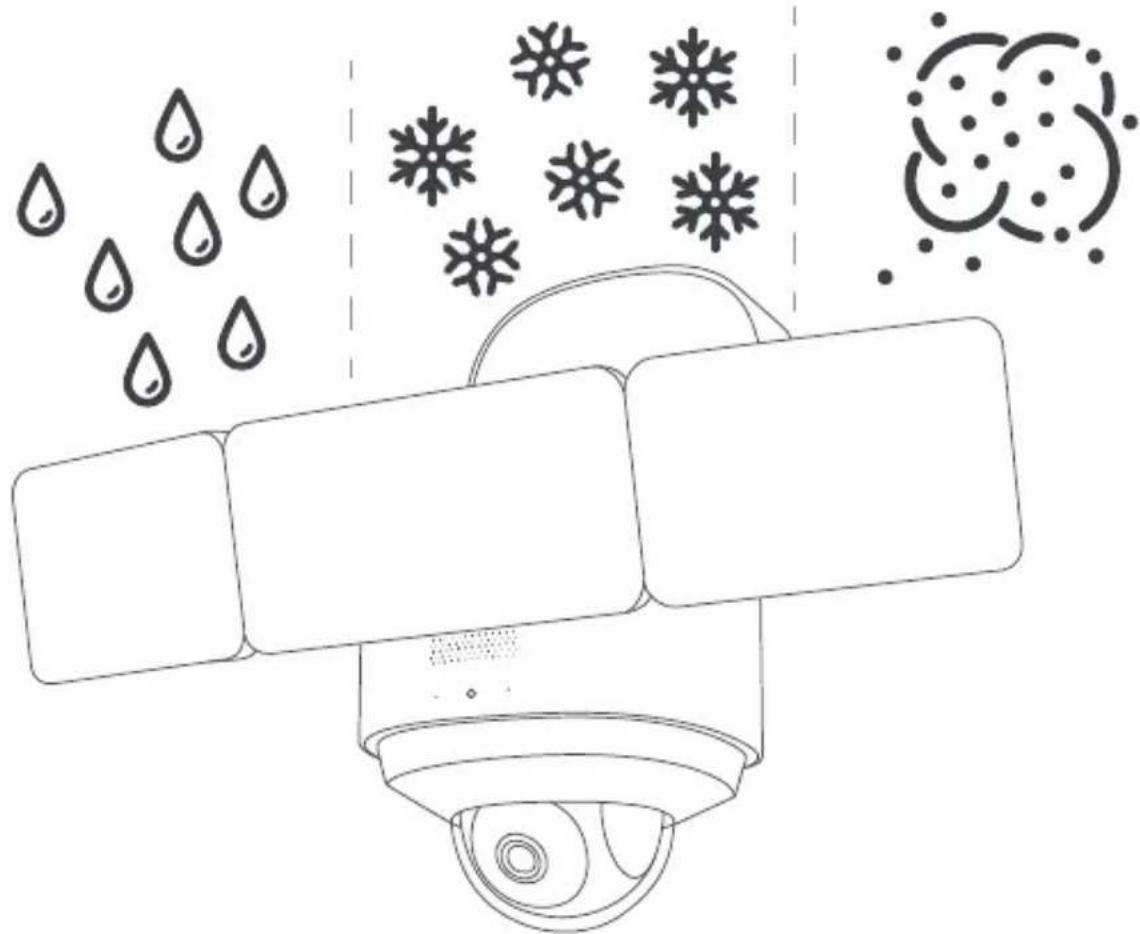

Classificazione IP65 antipolvere e impermeabile

Questo prodotto soddisfa i requisiti IP65 (antipolvere e impermeabile).

Per i test di resistenza alla polvere, il prodotto è stato aspirato e posizionato in un contenitore per la polvere. Dopo 8 ore di test, non è stata rilevata polvere nel prodotto.

Per i test di impermeabilità, il prodotto è stato spruzzato utilizzando un ugello con un diametro interno di 6,3 mm e un flusso d'acqua di 12,5 L/min. Dopo il test, il prodotto ha funzionato normalmente senza traccia di acqua all'interno.

La superficie in metallo del prodotto è zincata e può resistere alla continua esposizione alla salsedine a 35 °C +/- 2 °C (umidità relativa: 90% -95%) con una concentrazione salina del 5% NaCl per 48 ore nel test in nebbia salina.

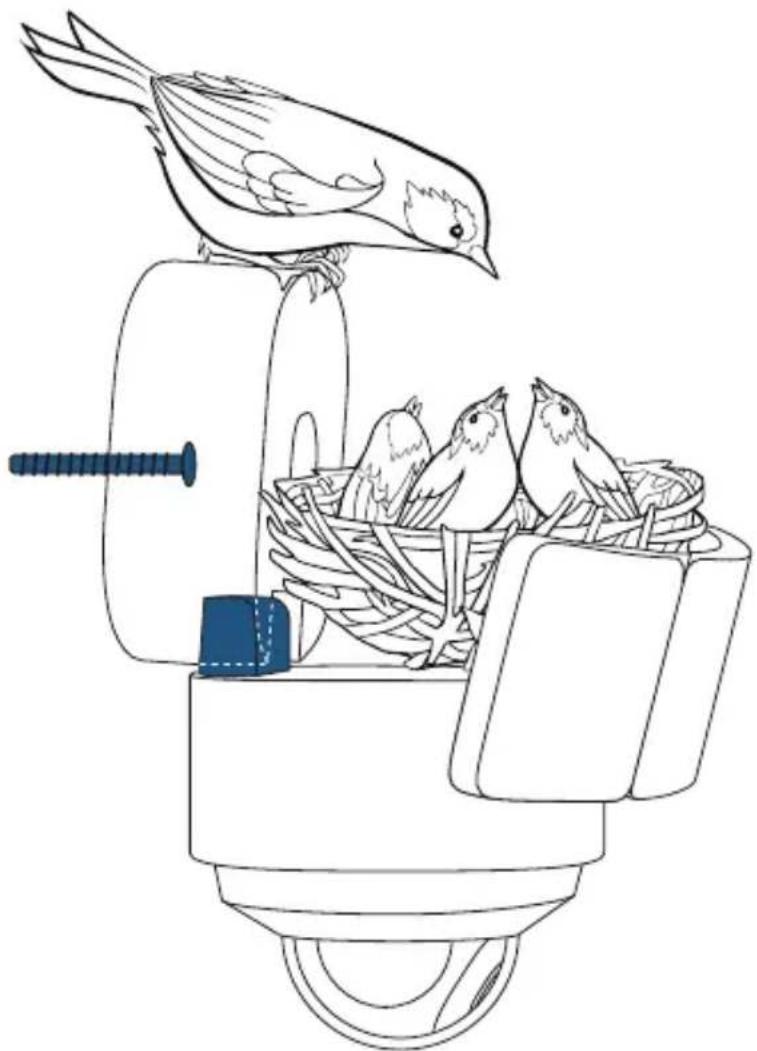

Prove di carico

La staffa a forma di L e la vite centrale del prodotto sono realizzate in acciaio SUS304 e hanno superato i test di affidabilità e durata all'aperto di livello industriale.

NOTA: il peso totale del prodotto è di 2,2 kg e la staffa a forma di L e la vite centrale sono sufficientemente resistenti da sostenere un carico di 10 kg.

Per evitare di graffiare la telecamera a faro, per il momento non staccare la pellicola protettiva

Posizionare la telecamera a faro nella direzione illustrata appoggiandola su un tavolo e aprire il coperchio della porta USB. Collegare il dispositivo a una fonte di alimentazione all'interno dell'abitazione utilizzando il cavo di ricarica micro USB e un alimentatore (5 V/1 A, non fornito). Attendere 1 minuto o finché l'indicatore LED rosso non lampeggia.

I fari si accenderanno solo quando saranno in modalità di alimentazione cablata. La connessione USB viene utilizzata per impostare la telecamera in modo sicuro all'interno dell'abitazione.

INSTALLAZIONE TELECAMERA A FARO

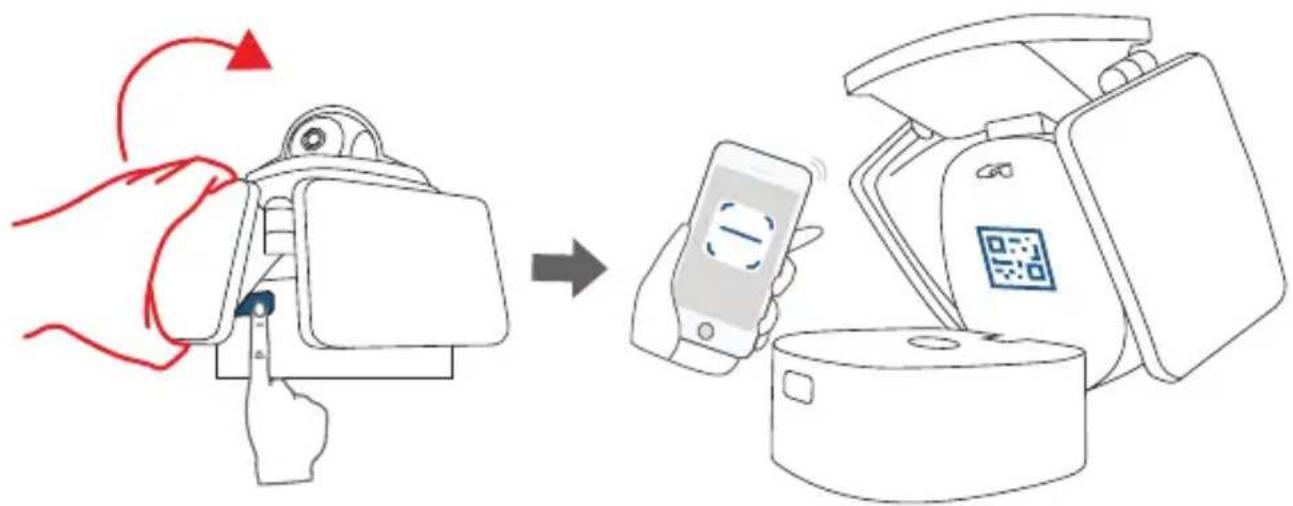

Tenere premuto il pulsante per aprire la base di montaggio e scoprire un codice QR.

Scaricare l'app eufy Security dall'App Store (dispositivi iOS) o da Google Play (dispositivi Android).

Accedere all'account eufy Security o registrarsi per crearne uno, quindi seguire le istruzioni visualizzate per completare la configurazione.

Prima del montaggio, accertarsi di riuscire a riprodurre l'immagine video in diretta streaming dalla telecamera a faro.

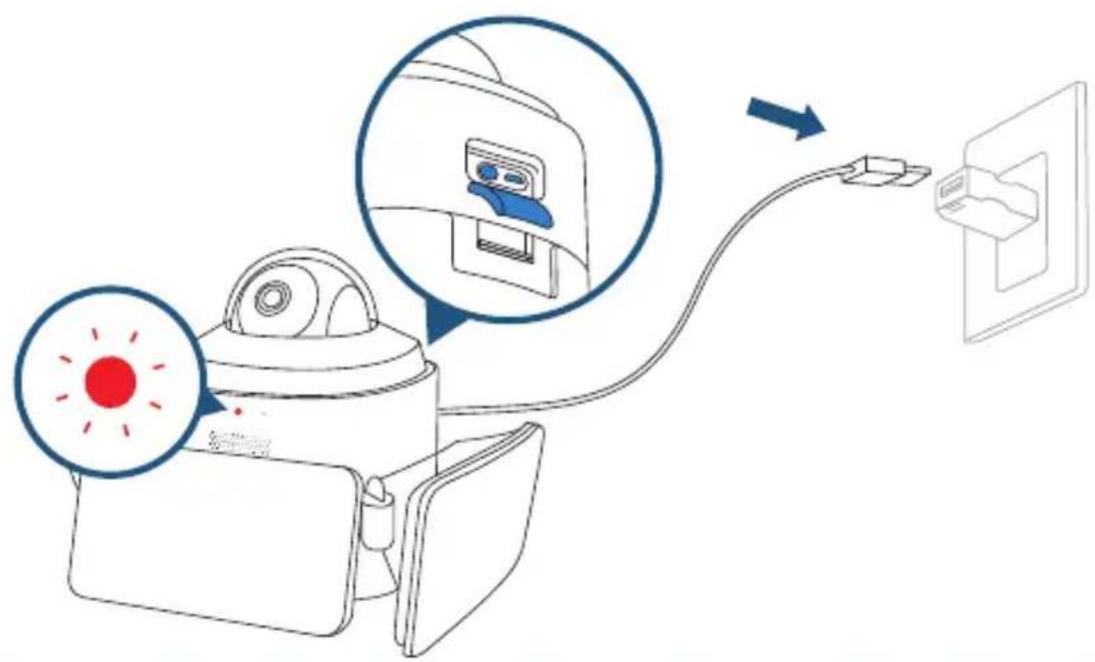

Se il LED rosso della telecamera a faro continua a lampeggiare, il faro non è connesso a Internet. Accertarsi che il segnale Wi-Fi sia forte nel luogo desiderato. Prendere in considerazione la possibilità di spostare il router wireless più vicino alla telecamera a faro o di utilizzare un range extender Wi-Fi.

PREPARAZIONE DELLA TELECAMERA A FARO PER L'INSTALLAZIONE

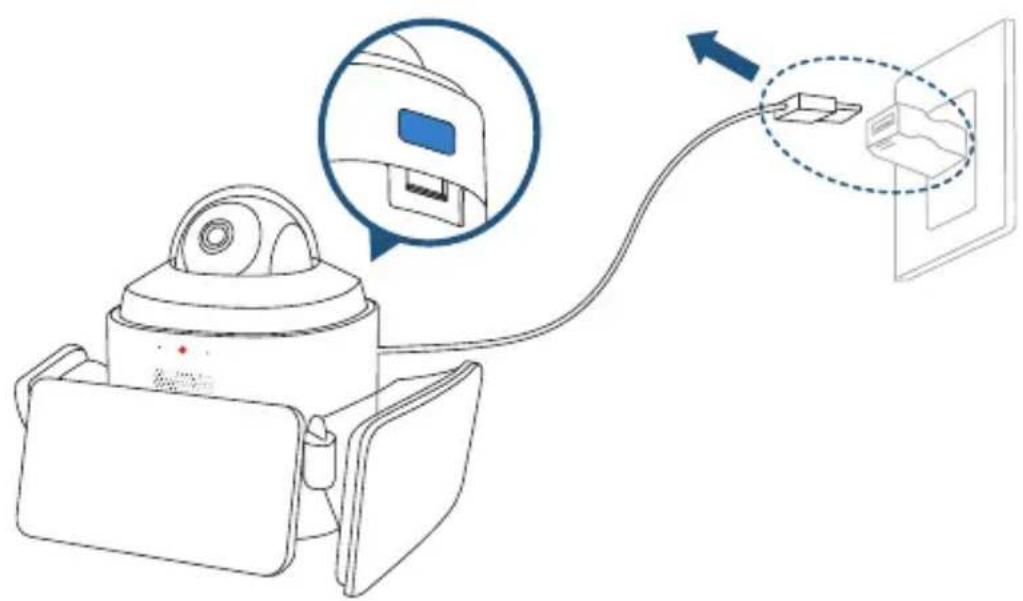

1. Scollegare l'alimentatore. Chiudere la base di montaggio e il coperchio della porta USB.

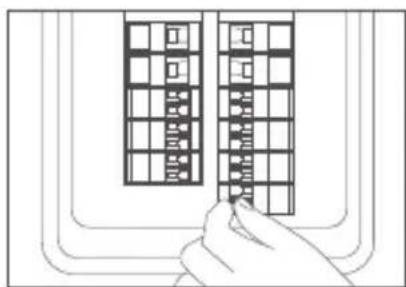

1. Spegnere l'interruttore automatico dell'abitazione. Accendere/spegnere le luci per accertarsi che l'elettricità nell'abitazione sia effettivamente spenta.

Per evitare il rischio di scosse elettriche, lesioni o morte, prestare sempre attenzione quando si lavora con l'elettricità.

INSTALLAZIONE DELLA SCATOLA DI GIUNZIONE

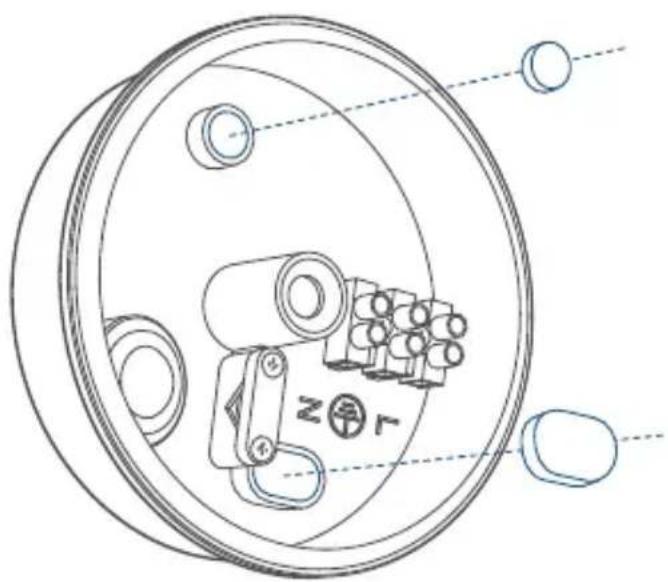

1. Rimuovere i tappi in gomma indicati nella figura seguente.

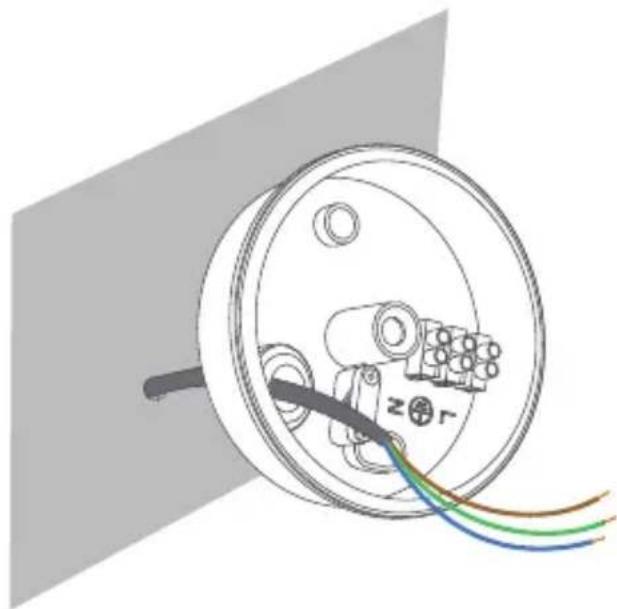

1. Far passare il cavo esistente attraverso il foro.

Se all'esterno non si dispone di cavi esistenti, contattare un elettricista autorizzato per collegare i cavi.

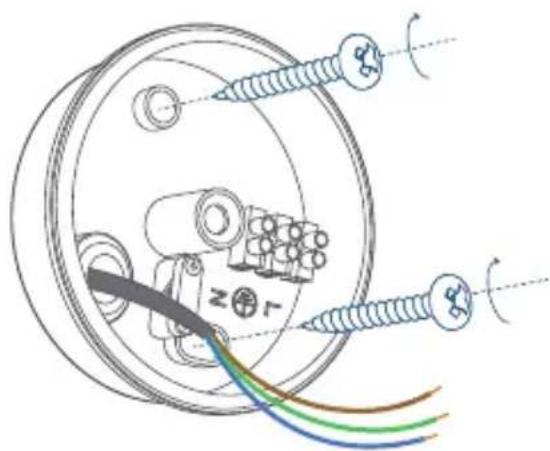

1. Installare la scatola di giunzione:

2. Orientare i due fori di montaggio in verticale per garantire un montaggio stabile.

3. Su pareti in legno NON praticare fori. Utilizzare le viti fornite per fissare la scatola di giunzione alla parete.

- Su pareti realizzate in materiali molto duri, come stucchi, mattoni o cemento, praticare dei fori con una punta da trapano da 6 mm, quindi inserire gli ancoraggi forniti nei fori. Utilizzare le viti fornite per fissare la scatola di giunzione sulla parete.

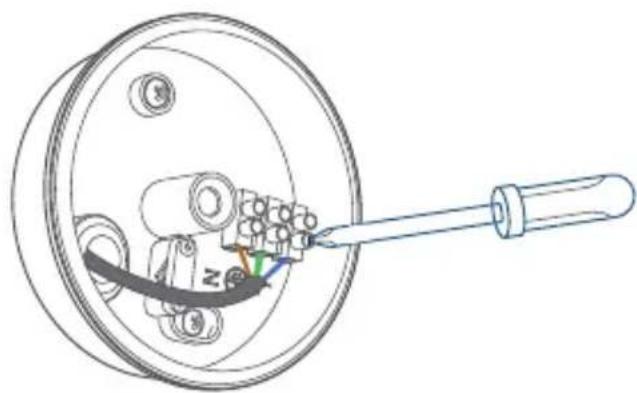

1. Svitare il bullone con un cacciavite a testa piatta. Collegare i cavi di neutro (blu)/di messa a terra (verde/verde e giallo)/sotto tensione (marrone) ai rispettivi connettori nella scatola di giunzione. Fissare saldamente i cavi per evitare che si stacchino.

1

Per garantire la massima portata di rilevamento del movimento, si consiglia di installare la telecamera a faro entro 2-3 metri dal suolo.

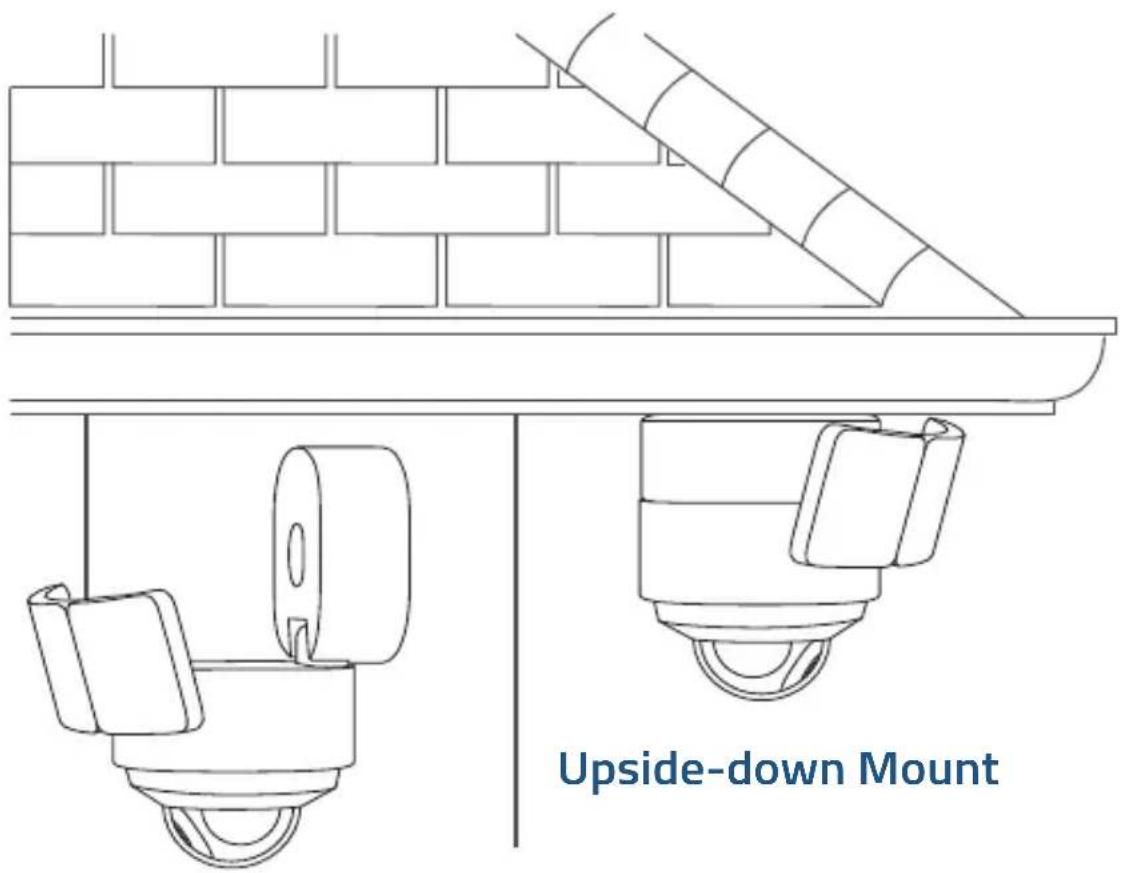

È possibile appendere la telecamera a faro capovolta o installarla in verticale su una parete. Selezionare il metodo di installazione più adatto alla posizione della scatola di giunzione.

Montaggio della telecamera a faro su una parete

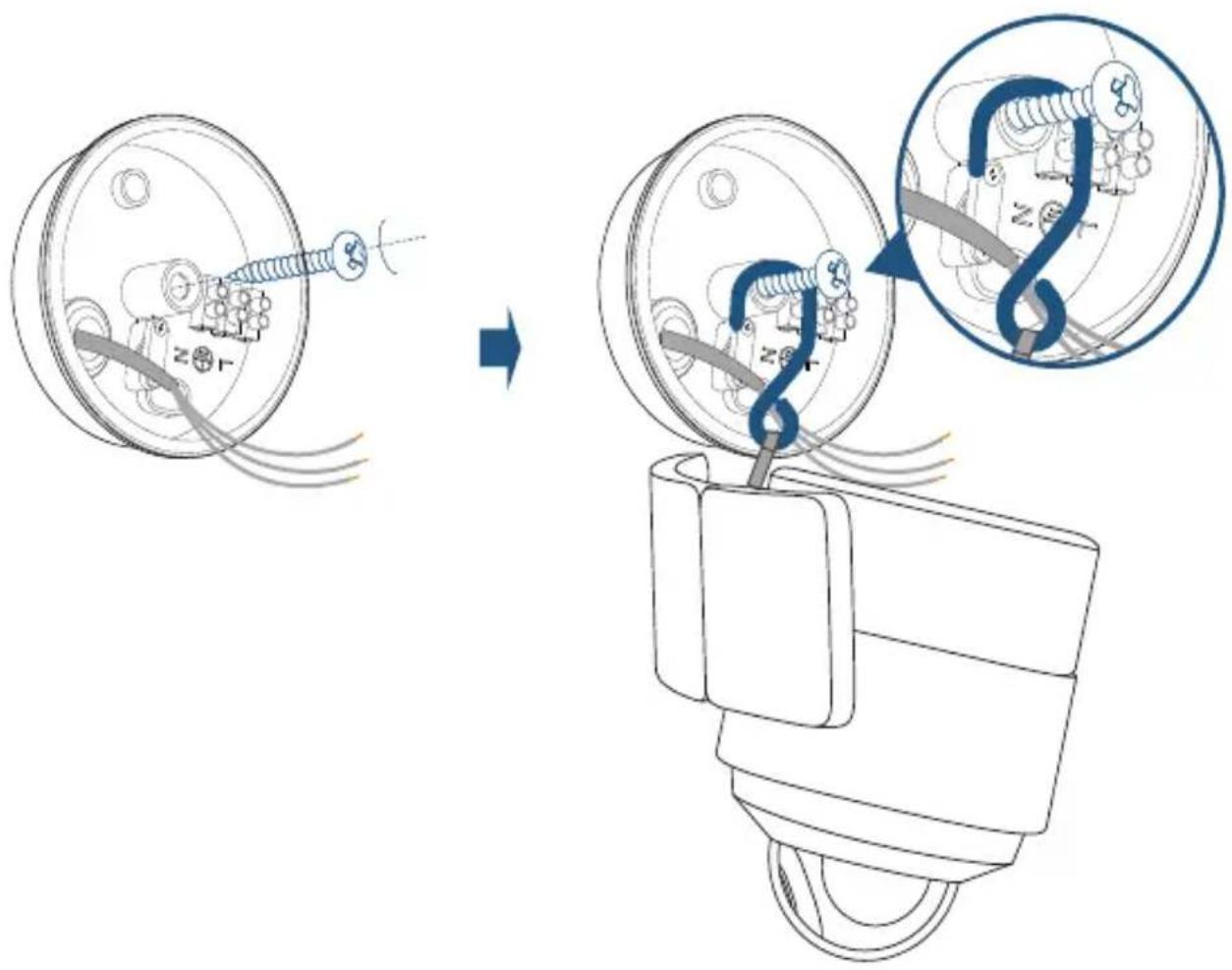

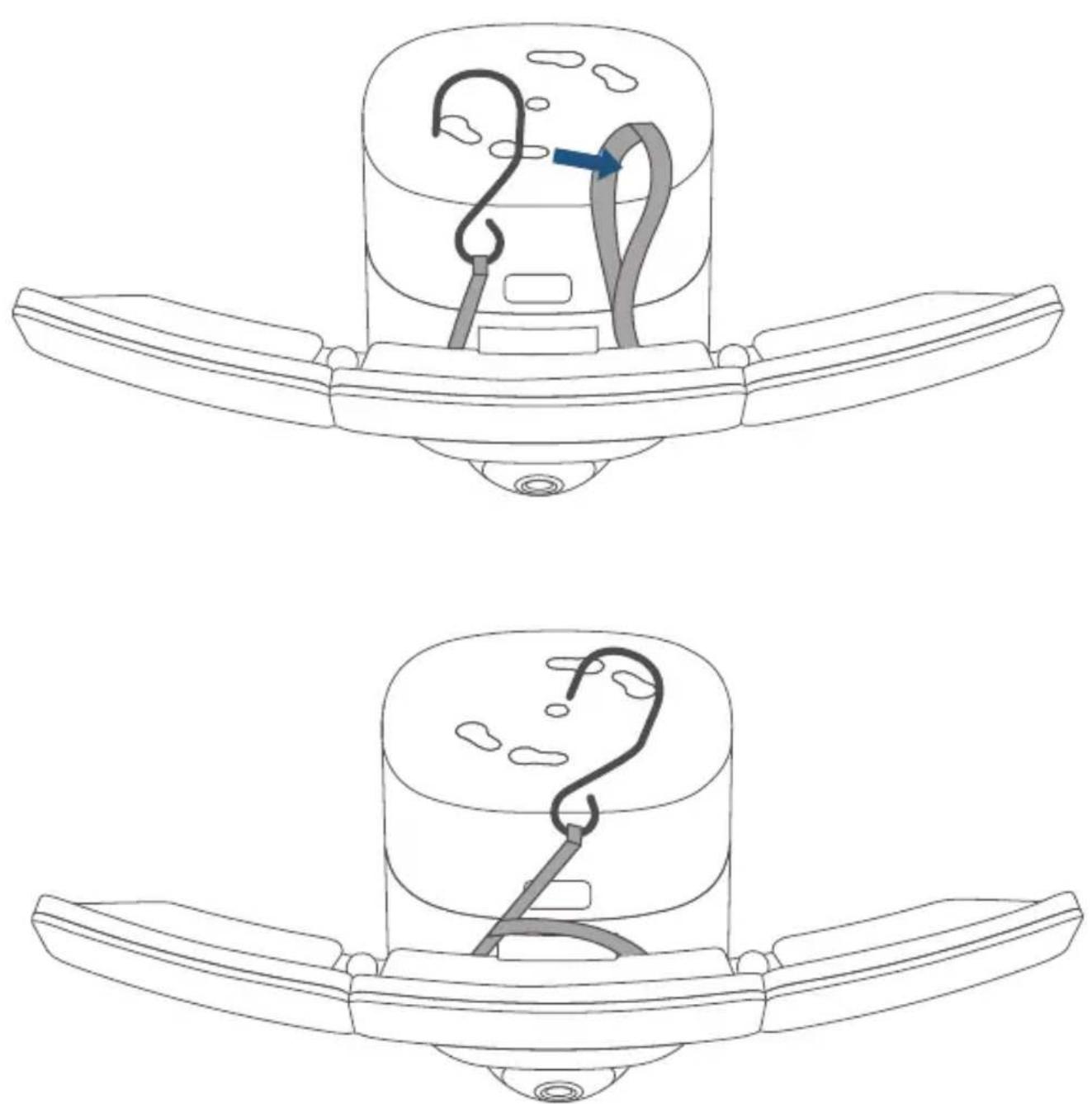

FASE 1. Prima del montaggio

1. Passare il gancio attraverso l'altra estremità della corda come illustrato.

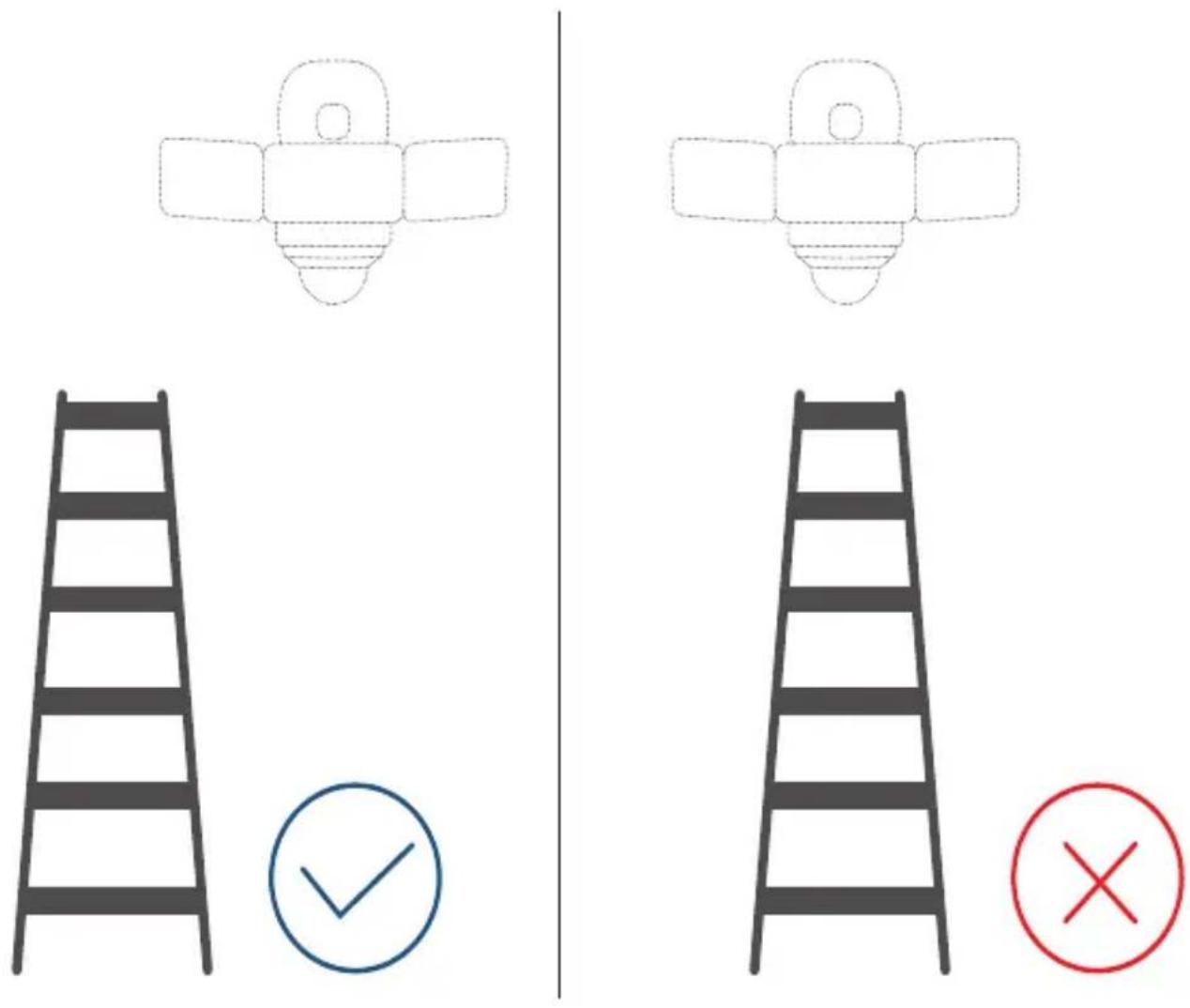

1. Per montare la telecamera a faro sulla parete, è necessaria una scala. Accertarsi di non posizionare la scala direttamente sotto la telecamera a faro. Posizionarla in basso a sinistra o a destra rispetto alla telecamera a faro come illustrato di seguito per evitare di ostruire la visuale durante il montaggio.

1. Avvitare parte della vite centrale al centro della scatola di giunzione e lasciare la vite abbastanza lunga per appendere la telecamera a faro utilizzando il gancio in dotazione.

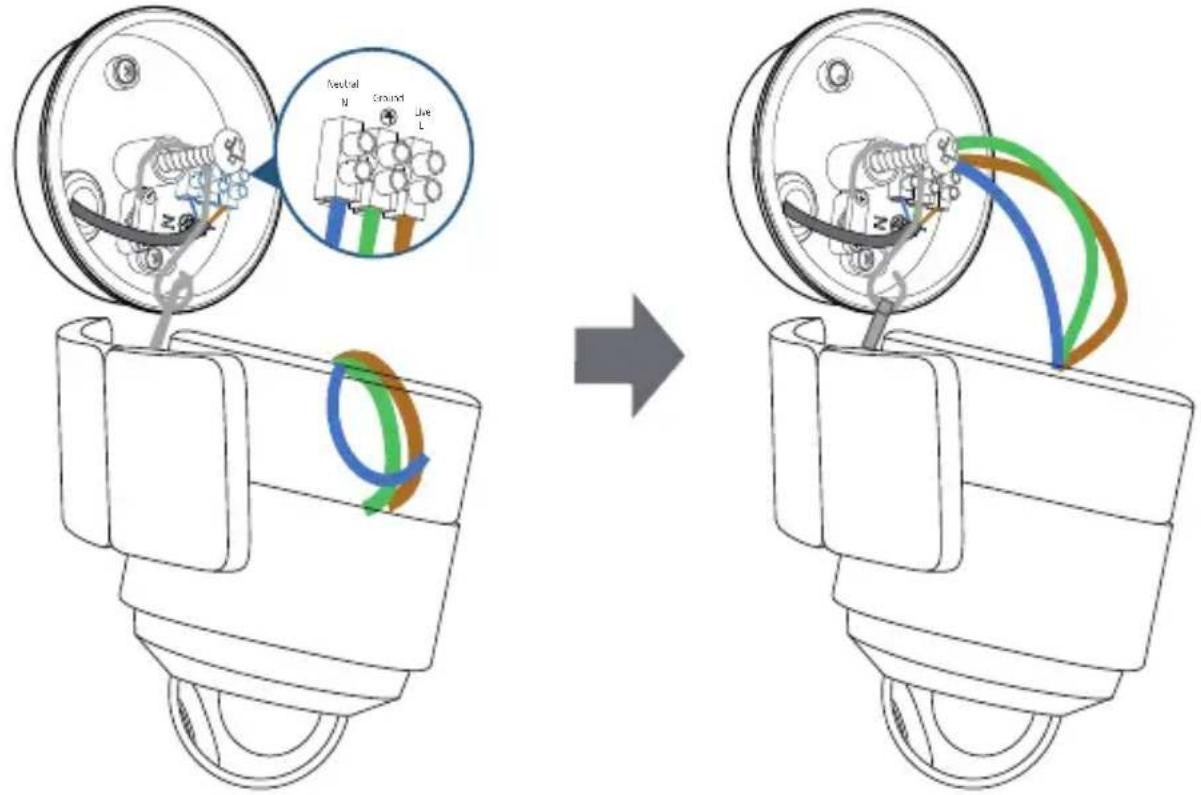

FASE 2. Collegamento dei cavi

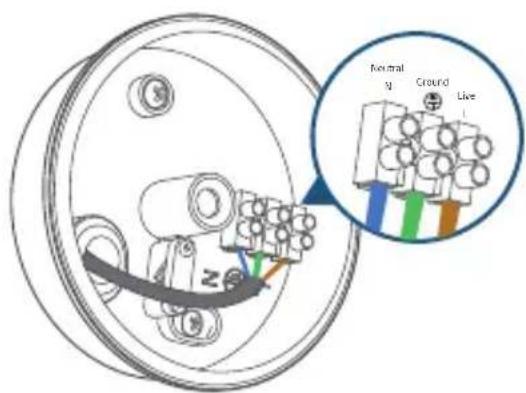

1. Collegare il cavo di messa a terra della telecamera a faro a quello del connettore del cavo nella scatola di giunzione.

2. Collegare i cavi sotto tensione/di neutro della telecamera a faro ai rispettivi cavi del connettore del cavo nella scatola di giunzione.

1. Fissare i cavi con un cacciavite.
2. Tenere ferma la telecamera a faro e rimuovere il gancio, le corde e la vite centrale dalla scatola di giunzione.

• In caso di problemi con il corretto funzionamento della telecamera a faro, consultare un tecnico autorizzato.
• I fili verde/verde e giallo, marrone e blu devono essere collegati ai colori corrispondenti. Non incrociare mai i collegamenti.

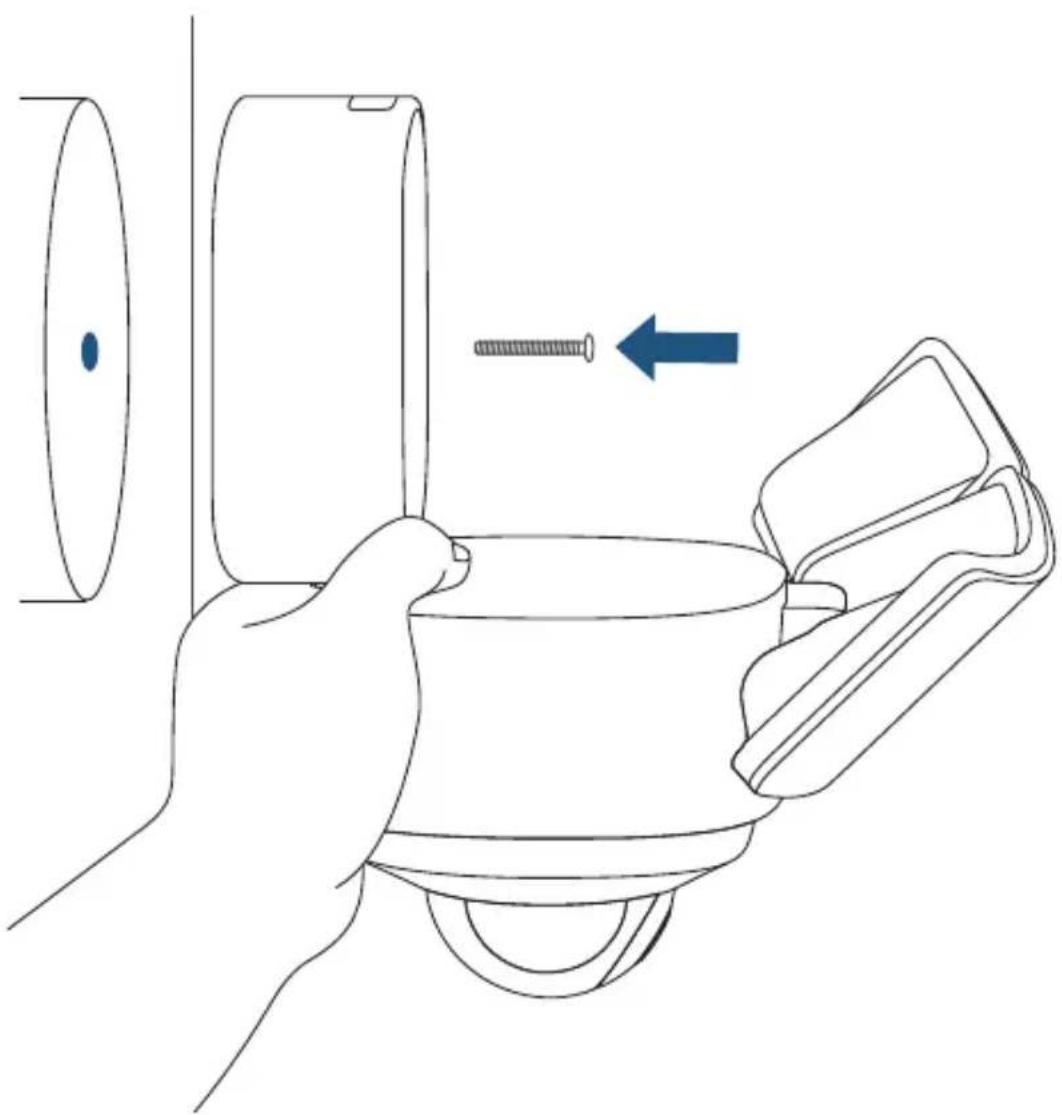

FASE 3. Montaggio della telecamera a faro

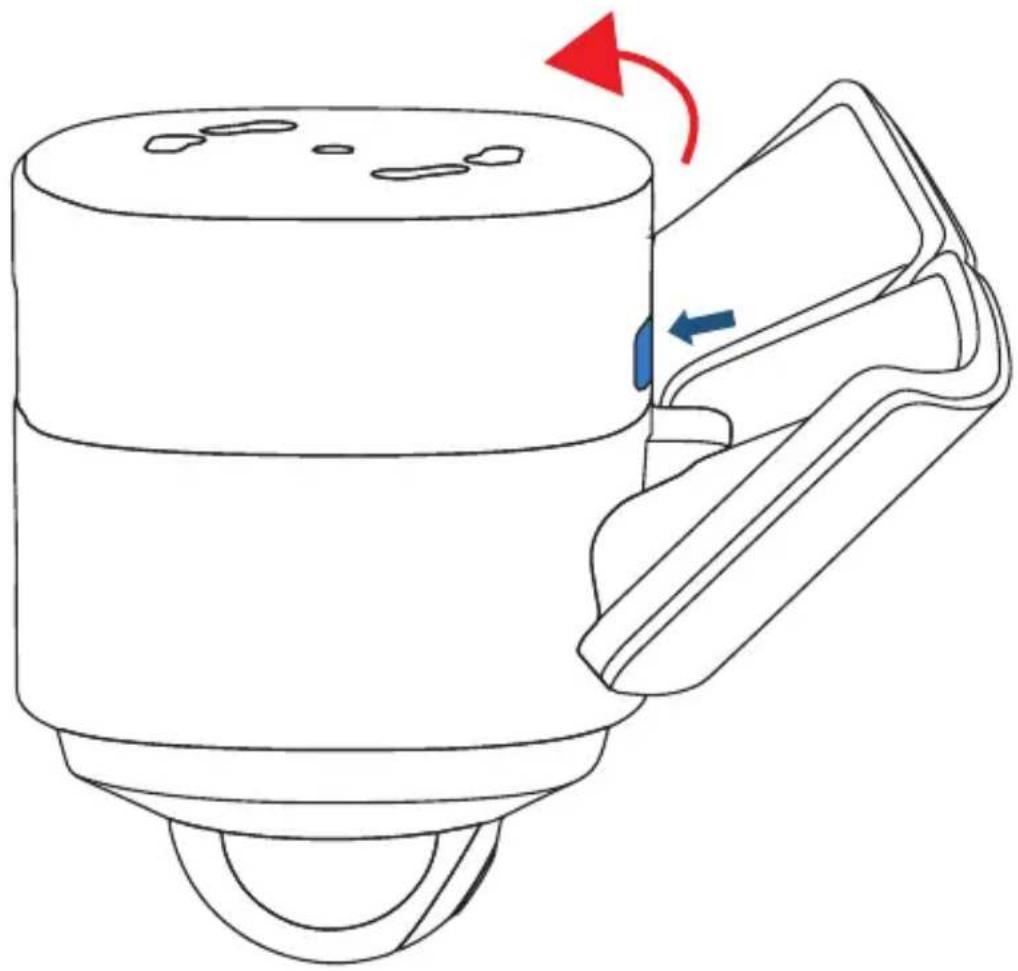

1. Premere il pulsante per aprire la base di montaggio.

1. Tenere ferma la base di montaggio e inserire la vite centrale al centro della base di montaggio, quindi avvitarla saldamente. Coprire la vite centrale con l'apposito tappo per evitare che si arrugginisca.

2. Coprire la vite centrale con il tappo della vite centrale per evitare che si arrugginisca.

La vista laterale facilita l'allineamento delle viti.

1. Regolare l'angolo come indicato nella sezione "Regolazione dell'angolo di illuminazione" per ottenere la vista migliore.
2. Rimuovere l'etichetta e la pellicola protettiva dal faro.
3. Accendere l'interruttore principale dell'abitazione.

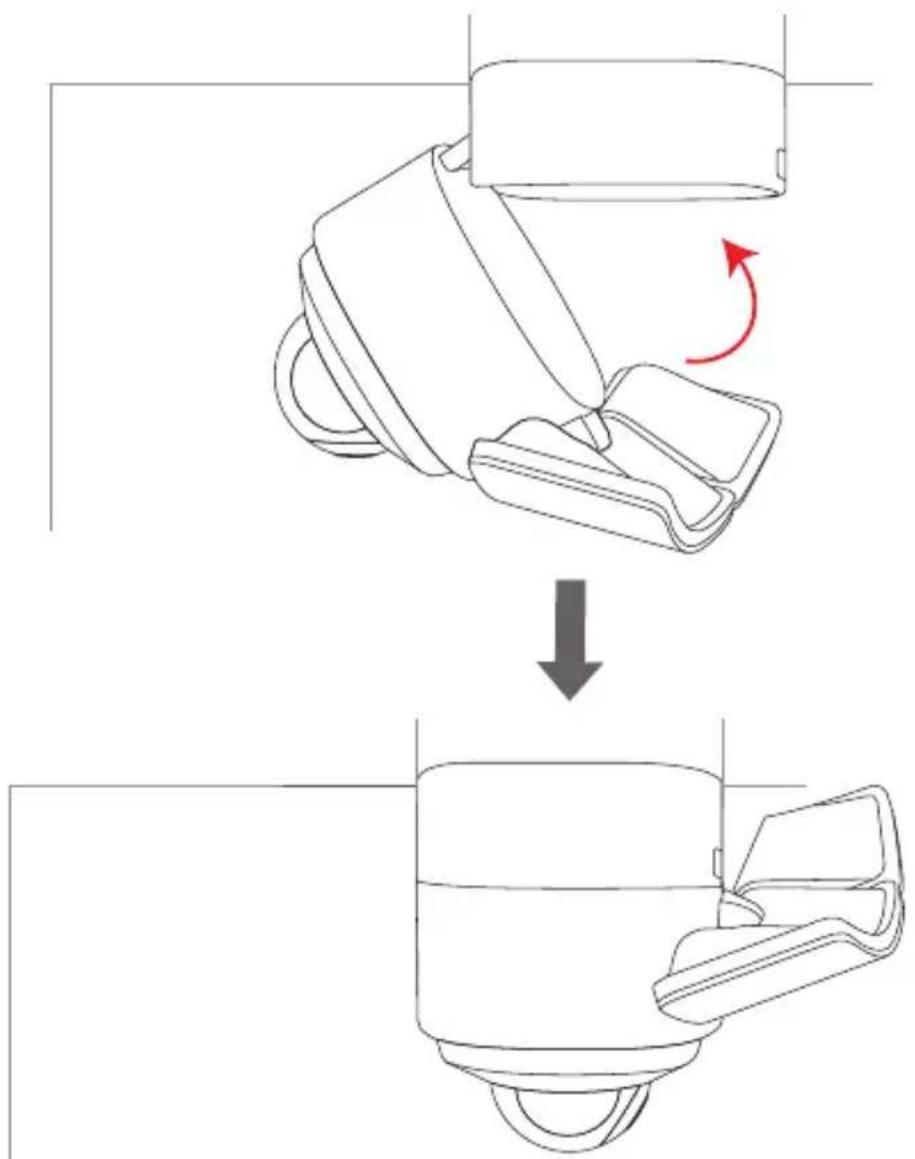

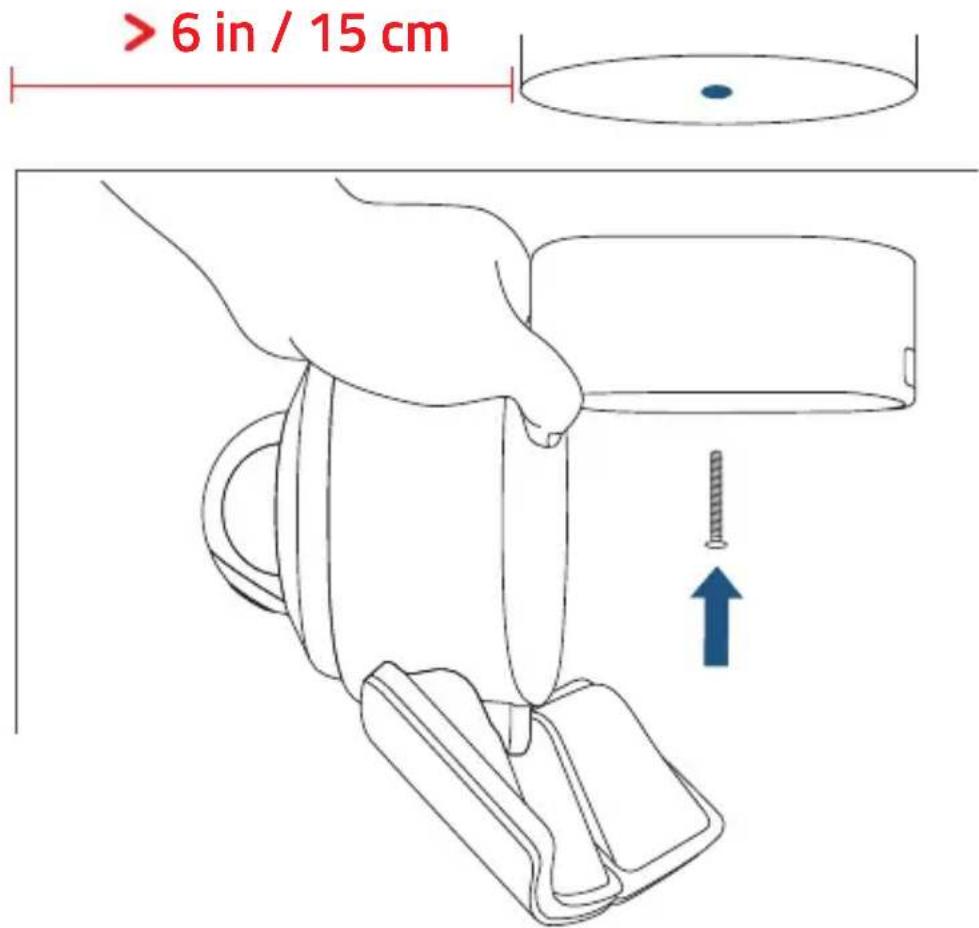

Montaggio della telecamera a faro sul soffitto

1. Seguire i passaggi indicati nella sezione "Montaggio della telecamera a faro su una parete" per scegliere il luogo per il montaggio e il collegamento dei cavi.
2. Inserire la vite centrale al centro della base di montaggio, quindi avvitarla saldamente.
3. Coprire la vite centrale con il tappo della vite centrale per evitare che si arrugginisca.

Accertarsi di posizionare la telecamera a faro a una distanza maggiore di 15 cm da una parete laterale.

1. Agganciare la telecamera alla base.

1. Regolare l'angolo come indicato nella sezione "Regolazione dell'angolo di illuminazione" per ottenere la vista migliore.
2. Rimuovere l'etichetta e la pellicola protettiva dal faro.
3. Accendere l'interruttore principale dell'abitazione.

Nel caso in cui la telecamera a faro non sia accesa, spegnere l'interruttore automatico prima di controllare il cablaggio della telecamera a faro.

Per evitare il rischio di scosse elettriche, lesioni o morte, prestare sempre attenzione quando si lavora con l'elettricità. Tenere presente che è consigliabile assumere un elettricista professionista se si è a disagio nel lavorare con i cavi elettrici.

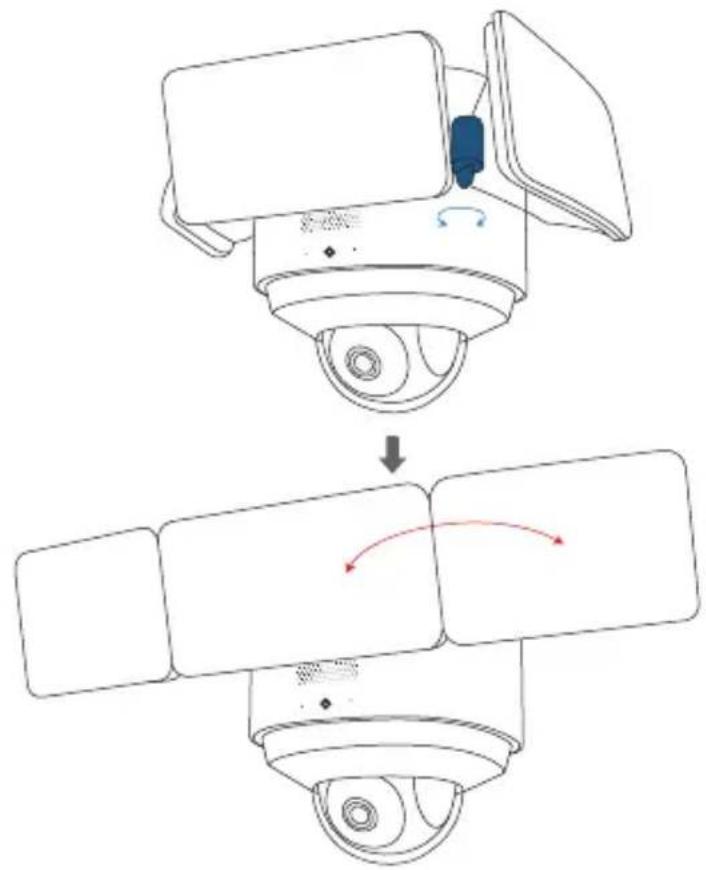

REGOLAZIONE DELL'ANGOLO DI ILLUMINAZIONE

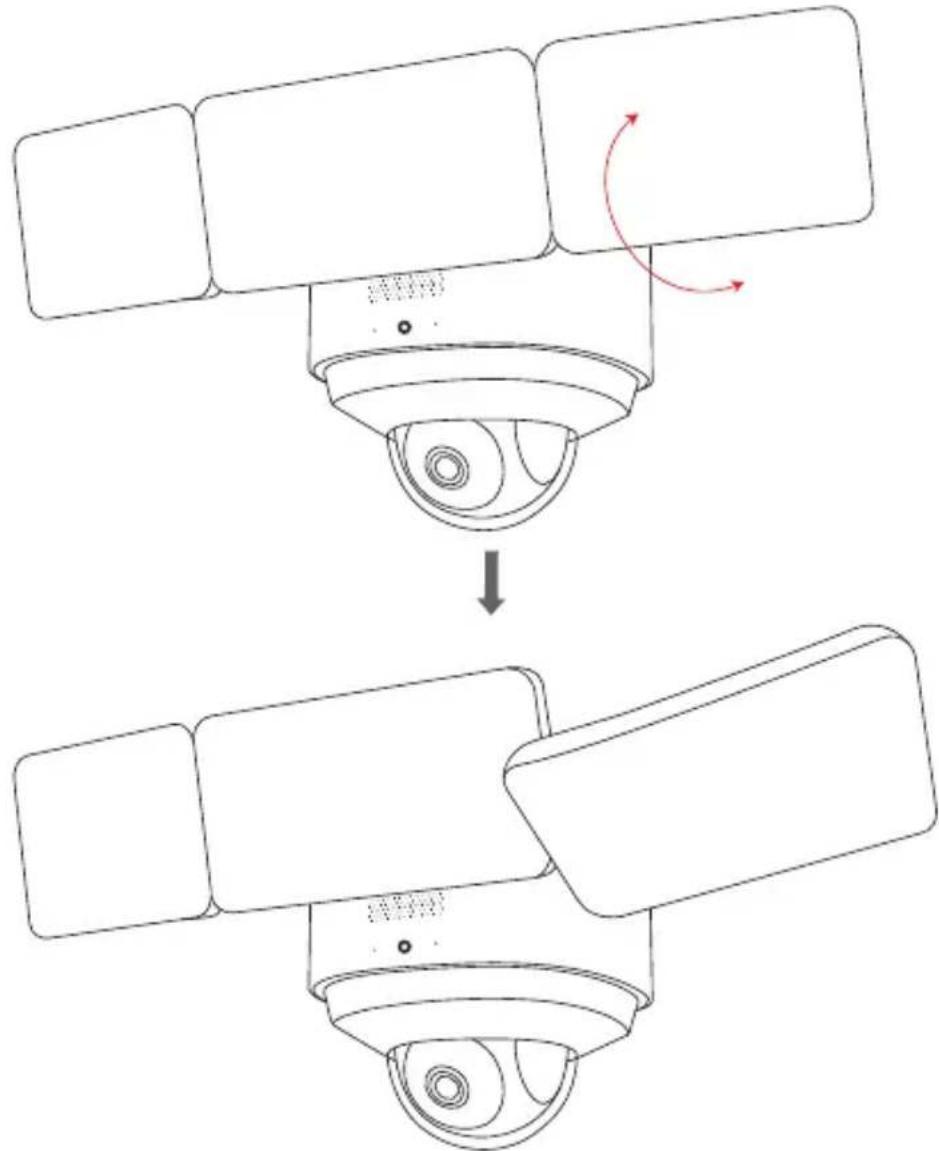

1. Ruotare le manopole in senso antiorario per estendere il faro. Regolare il faro in orizzontale, quindi stringere le manopole ruotandole in senso orario.


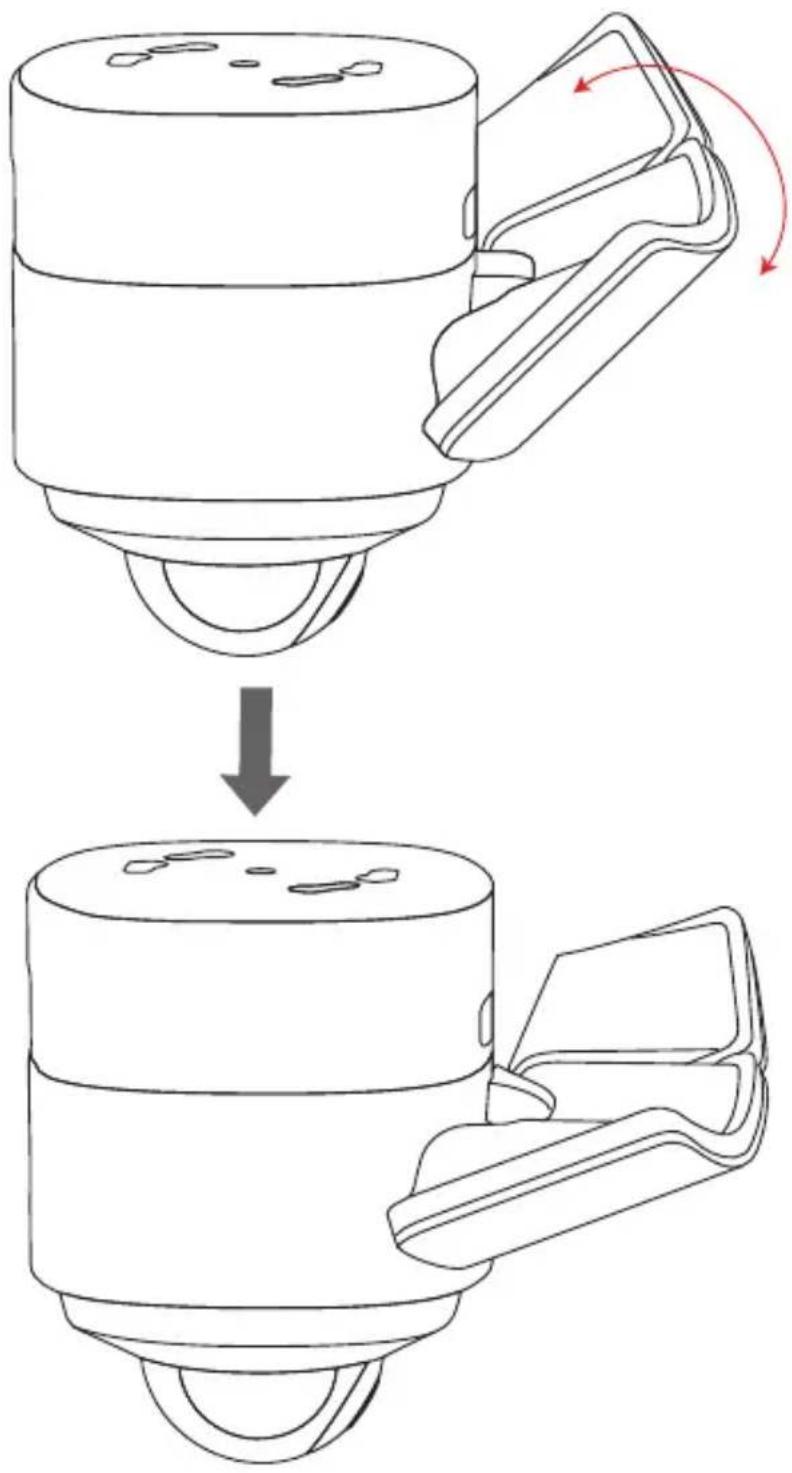

1. Abbassare manualmente il faro al centro.

1. Abbassare manualmente il faro sul lato.

Per verificare se la telecamera a faro è in funzione, verificare che l'indicatore LED sia diventato bianco fisso.

Per la risoluzione dei problemi, controllare la sezione della Guida nell'app eufy Security. Per scoprire il significato delle spie di stato dell'indicatore LED, consultare la pagina dell'app.

AVVISO

Questo prodotto è conforme ai requisiti della Comunità Europea relativi alle interferenze radio.

Dichiarazione di conformità

Con la presente, Anker Innovations Limited dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/EU. Per la dichiarazione di conformità, visitare il sito Web https://uk.eufylife.com/

A causa del materiale esterno utilizzato, il prodotto può essere collegato solo alla versione 2.0 o successiva di un'interfaccia USB. La connessione al cosiddetto Power USB è vietata.

Non utilizzare il dispositivo in un ambiente con temperatura eccessivamente alta o bassa, non esporre il dispositivo alla luce solare diretta o in un ambiente troppo umido.

La temperatura più idonea per il prodotto e gli accessori è compresa tra -20 °C e 60 °C.

Posizionare il dispositivo in un ambiente con una temperatura ambiente normale e una buona ventilazione.

Si consiglia di caricare il dispositivo in un ambiente con una temperatura compresa tra 5 °C e 25 °C. Informazioni sull'esposizione a radiofrequenze: il livello di esposizione massima consentita (MPE) è stato calcolato sulla base di una distanza di 20 cm tra il dispositivo e il corpo umano. Per mantenere la conformità ai requisiti di esposizione alle radiofrequenze, utilizzare un prodotto che mantenga una distanza di 20 cm tra il dispositivo e il corpo umano.

ATTENZIONE: RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI TIPO ERRATO. SMALTIRE LE BATTERIE USATE SECONDO LE ISTRUZIONI.

Gamma di frequenza operativa Wi-Fi: 2412 \~ 2472 MHz per l'UE;

Potenza massima in uscita Wi-Fi: 19.85 dBm (EIRP per 2,4 G).

Gamma di frequenza operativa Bluetooth: 2402 \~ 2480 MHz;

Potenza massima in uscita Bluetooth: 4.81 dBm (EIRP).

Questo prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono re riciclati e riutilizzati.

* Questo simbolo indica che il prodotto non deve essere smaltito tra i rifiuti domestici e deve essere consegnato presso un centro di raccolta per il riciclo. Un corretto smaltimento e riciclaggio aiuta a proteggere le risorse naturali, la salute umana e l'ambiente. Per ulteriori

informazioni sullo smaltimento e il riciclaggio, contatta il comune locale, il servizio di smaltimento o il negozio in cui è stato acquistato il prodotto.
