| Marca | Stanley |
| Modello | Fatmax SFMCE500 |
| Tipo di prodotto | Utensile multifunzione oscillante senza fili |
| Tensione nominale | 18 V CC |
| Velocità a vuoto | 8.000 - 18.000 min⁻¹ |
| Angolo di oscillazione | 1,4° o 2,8° |
| Peso | 1,4 kg |
| Tipo di batteria | Ioni di litio (Li-Ion) |
| Capacità delle batterie compatibili | 1,5 / 2,0 / 4,0 / 6,0 Ah |
| Caricabatterie compatibile | SFMCB11 / SFMCB12 / SFMCB14 (230 V CA) |
| Livello di pressione sonora | 85 dB(A) (incertezza K = 3 dB) |
| Livello di potenza sonora | 96 dB(A) (incertezza K = 3 dB) |
| Vibrazioni (taglio legno) | 6,3 m/s² (K = 1,5 m/s²) |
| Vibrazioni (taglio metallo) | 7,5 m/s² (K = 1,5 m/s²) |
| Vibrazioni (levigatura) | 8,2 m/s² (K = 1,5 m/s²) |
| Utilizzo previsto | Levigatura, taglio (legno, plastica, gesso, metalli non ferrosi, chiodi, piastrelle murali morbide), rimozione di piccole superfici |
| Funzioni principali | Velocità variabile (manopola 1-6), illuminazione LED, leva di serraggio senza attrezzi Super-lok™, indicatore di carica batteria |
| Manutenzione e pulizia | Pulire le griglie di ventilazione con una spazzola morbida; pulire il blocco motore con un panno umido; non utilizzare detergenti abrasivi o a base di solventi |
| Sicurezza | Doppio isolamento; utilizzare DPI (protezione oculare, maschera antipolvere); non esporre all'umidità; scollegare la batteria prima di regolazioni o cambio accessorio |
| Ricambi e riparabilità | Accessori STANLEY FATMAX (lame, raschietti, lime, fogli abrasivi); riparazione solo da centro assistenza autorizzato; ricambi originali |
| Informazioni generali | Garanzia 12 mesi; paese di produzione non specificato ma sotto responsabilità di STANLEY Europe (Belgio) |
Domande frequenti - Fatmax SFMCE500 STANLEY
Domande degli utenti su Fatmax SFMCE500 STANLEY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano avvitatore in formato PDF gratuitamente! Trova il tuo manuale Fatmax SFMCE500 - STANLEY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Fatmax SFMCE500 del marchio STANLEY.
MANUALE UTENTE Fatmax SFMCE500 STANLEY
Italiano (tradotto dalle istruzioni originali) 29
(Traduzione del testo originale)
ITALIANO
Uso previsto
L'Utensile multifunzione oscillante STANLEY FATMAX SFMCE500 è stato ideato per applicazioni di "fai da te", come ad esempio per la levigatura. Inoltre esso è adatto per il taglio di materiali in legno, plastica, gesso, metalli non ferrosi ed elementi di fissaggio (ad esempio, chiodi non temprati o punti metallici), per lavorare su piastrelle da parete non dure e per raschiare superfici di piccole dimensioni. Questo utensile è stato progettato per uso professionale e privato e per utilizzatori non professionisti.
Istruzioni di sicurezza
Avvertenze di sicurezza generali per gli elettroutensili
Avvertenza! Leggere tutte le avvertenze di sicurezze, istruzioni, illustrazioni e specifiche fornite con l'elettroutensile.
La mancata osservanza delle avvertenze e istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.
Conservare le avvertenze e le istruzioni per riferimenti futuri. Il termine “elettroutensile” utilizzato nelle avvertenze elencate di seguito fa riferimento sia agli utensili elettrici alimentati tramite una rete elettrica (con cavo) sia a quelli alimentati a batteria (senza cavo).
- Sicurezza nell'area di lavoro
a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b. Non azionare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.
c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Le distrazioni possono provocare la perdita di controllo.
- Sicurezza elettrica
a. Le spine dell'elettroutensile devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo.
Non collegare un adattatore alla spina di un elettroutensile dotato di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b. Evitare il contatto con superfici collegate a terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumenta.
c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta.
d. Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettroutensile dalla presa usando il cavo di alimentazione. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e. Se l'elettroutensile viene utilizzato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo idoneo per esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di utilizzare un elettroutensile in una zona umida, collegarsi a una rete elettrica protetta da un interruttore differenziale salvavita. L'uso di un interruttore differenziale salvavita riduce il rischio di scossa elettrica.
- Sicurezza delle persone
a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile.
Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali.
b. Usare dispositivi di protezione individuale.
Utilizzare sempre dispositivi di protezione per gli occhi. L'uso di dispositivi di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti di sicurezza o protezioni per l'udito, in condizioni opportune consente di ridurre le lesioni personali.
c. Impedire l'avviamento involontario. Assicurarsi che l'interruttore sia in posizione di spegnimento prima di collegare l'elettroutensile alla presa elettrica e/o inserire il pacco batteria e prima di afferrare o trasportare l'elettroutensile. Il trasporto di elettroutensili tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di accensione provoca incidenti.
d. Prima di accendere un elettroutensile, rimuovere gli eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave inseriti su una parte rotante dell'elettroutensile può provocare lesioni alle persone.
e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. Ciò consente un migliore controllo dell'elettroutensile nelle situazioni impreviste.
f. Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h. Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.
- Uso e manutenzione dell'elettroutensile
a. Non sovraccaricare l'elettroutensile. Utilizzare un elettroutensile adatto al lavoro da eseguire.
L'elettroutensile corretto funziona meglio e in modo più sicuro se viene utilizzato alla velocità per cui è stato progettato.
b. Non utilizzare l'elettroutensile se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c. Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l'elettroutensile.
d. Riporre gli elettroutensili non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'elettroutensile e con le presenti istruzioni. Gli elettroutensili sono pericolosi in mano a persone inesperte.
e. Sottoporre gli elettroutensili e gli accessori a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se danneggiato, far riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili su cui non è stata effettuata la corretta manutenzione.
f. Tenere gli utensili da taglio Affiliati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g. Utilizzare l'elettroutensile, gli accessori, le punte ecc., attenendosi a queste istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo.
h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'elettroutensile nel caso di imprevisti.
- Uso e cura degli elettroutensili a batteria
a. Ricaricare l'elettroutensile esclusivamente con il caricabatterie specificato dal produttore. Un caricabatterie adatto per un solo tipo di batteria può comportare il rischio d'incendio se usato con una batteria diversa.
b. Usare gli elettroutensili esclusivamente con i pacchi batteria specificatamente indicati. L'uso di qualsiasi altro pacco batteria comporta il rischio di lesioni personali e d'incendio.
c. Se il pacco batteria non è in uso tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Se i morsetti della batteria vengono cortocircuitati potrebbero provocare ustioni o un incendio.
d. In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto accidentale, risciacquare la pelle con acqua. Se il liquido entra a contatto con gli occhi rivolgersi anche a un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.
e. Non utilizzare un pacco batteria o un elettroutensile se danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile con la possibilità di causare un'esplosione o un incendio.
f. Non esporre una batteria o un elettroutensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione. NOTA: la temperatura "130 °C" può essere sostituita dalla temperatura "265 °F".
g. Seguire tutte le istruzioni per il caricamento e non caricare il pacco batteria o l'elettroutensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato, potrebbe danneggiare la batteria aumentando il rischio d'incendio.
- Assistenza
a. Fare riparare l'elettroutensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali.
In questo modo viene garantita la sicurezza dell'elettroutensile.
b. Non riparare i pacchi batteria danneggiati. Gli interventi di riparazione sui pacchi batteria devono essere eseguiti dal produttore o da fornitori di assistenza autorizzati.
Avvertenze generali di sicurezza per gli elettroutensili
Avvertenza! Avvertenza! Avvertenze di sicurezza aggiuntive per le seghe portatili.
- Tenere l'elettroutensile afferrando le impugnature isolate se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti o con il filo di alimentazione. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'apparato e possono provocare la folgorazione dell'operatore.
Usare morse o altri metodi pratici per fissare e bloccare il pezzo da lavorare a una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo.
- Tenere le mani lontane dalla zona di taglio. Non allungare mai le mani sotto il pezzo. Non infilare le dita o il pollice in prossimità della lama alternativa e del blocca lama. Non stabilizzare la sega afferrando la guida.
- Mantenere le lame affiliate. Lame spuntate o danneggiate possono causare la deviazione o il blocco dell'elettroutensile sotto sforzo.
Usare sempre il tipo di lama adatto al materiale da tagliare e al tipo di taglio.
- Quando si taglia un tubo o una conduttura, accertarsi sempre che al loro interno non vi siano acqua o fili elettrici.
Non toccare il pezzo o la lama subito dopo aver fatto funzionare l'elettroutensile. Possono diventare molto caldi. - Essere consapevoli che vi possono essere dei pericoli nascosti: prima di praticare tagli in pareti, pavimenti o soffitti, controllare l'ubicazione di cablaggi e tubazioni.
- lama continua a muoversi dopo aver rilasciato l'interruttore.
Prima di appoggiare l'elettroutensile, spegnerlo e attendere che la lama si fermi completamente.
Avvertenza! Il valore di emissione di vibrazione durante
l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello di vibrazione può aumentare oltre quello dichiarato.
L'uso previsto è indicato in questo manuale di istruzioni. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale, si potrebbero verificare lesioni a persone e/o danni alle cose.
Sicurezza altrui
- Questo elettroutensile non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'elettroutensile da parte di una persona responsabile della loro sicurezza.
- Sorvegliare i bambini per assicurarsi che non giochino con l'elettroutensile.
Vibrazione
I valori di emissione di vibrazione dichiarati, indicati al paragrafo Dati tecnici e nella dichiarazione di conformità, sono stati misurati in base al metodo di prova standard previsto dalla normativa EN62841 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione.
Avvertenza! Il valore di emissione di vibrazione durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello di vibrazione può aumentare oltre quello dichiarato.
Quando si valuta l'esposizione alla vibrazione per determinare le misure di sicurezza richieste dalla norma 2002/44/
CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di impiego e il modo in cui l'elettroutensile viene
usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato.
Rischi residui.
L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.
Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:
- lesioni personali causate o subite a seguito del contatto con parti rotanti/in movimento;
- lesioni causate o subite durante la sostituzione di parti, lame o accessori;
- lesioni causate dall'impiego prolungato di un elettroutensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);
◆ menomazioni uditive; - rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).
Etichette sull'elettroutensile
Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data:
Avvertenza! Per ridurre il rischio di lesioni personali, l'utente deve leggere attentamente il manuale di istruzioni.
Istruzioni di sicurezza aggiuntive riguardanti batterie e caricabatterie
Batterie
◆ Non tentare mai di aprire la batteria per alcun motivo.
◆ Non lasciare che le batterie si bagnino.
- Non riporre in luoghi dove la temperatura potrebbe superare 40 °C.
◆ Caricare la batteria solo a temperature ambiente tra 10 °C e 40 °C.
◆ Caricare la batteria solo con il caricabatteria fornito con l'elettroutensile.
◆ Per lo smaltimento delle batterie, seguire le istruzioni fornite alla sezione "Protezione dell'ambiente".
Non tentare di caricare batterie danneggiate.
Caricabatterie
- Usare il caricabatterie STANLEY FATMAX solo per caricare la batteria dell'elettroutensile con il quale è stato fornito. Batterie diverse potrebbero scoppiare, causando lesioni alle persone e danni alle cose.
◆ Non tentare mai di caricare batterie non ricaricabili.
◆ Fare sostituire immediatamente i cavi di alimentazione difettosi.
◆ Non lasciare che il caricabatterie si bagni.
◆ Non aprire il caricabatterie.
◆ Non collegare il caricabatterie a sonde.
Il caricabatterie è destinato esclusivamente all'uso in ambienti interni.
Leggere il presente manuale d'uso prima dell'impiego.
Sicurezza elettrica
doppio isolamento di cui è provvisto il caricabatterie rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei dati tecnici. Non tentare mai di sostituire il caricabatterie con una spina elettrica tradizionale.
In caso di danneggiamento del cavo di alimentazione, è necessario farlo riparare dal produttore o presso un centro di assistenza STANLEY FATMAX autorizzato, in modo da evitare pericoli.
Caratteristiche
Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.
- Interruttore di accensione/spegnimento
- Selettore di velocità variabile
- Leva di serraggio degli accessori Super-lok ^TM che non richiede l'uso di attrezzi
- Luce di lavoro a LED
Uso
Avvertenza! Lasciare che l'elettroutensile funzioni al proprio ritmo.
Non sovraccaricarlo.
Carica della batteria (Fig. A)
La batteria deve essere caricata prima dell'impiego iniziale e quando non eroga una potenza sufficiente per lavori che prima era possibile eseguire facilmente.
Durante la carica, la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica la presenza di un problema.
Avvertenza! Non caricare la batteria a temperature ambientali inferiori a 10 °C o superiori a 40 °C. La temperatura di carica raccomandata è di circa 24 °C.
Nota: il caricabatterie non carica una batteria se la temperatura delle celle è inferiore a 10 °C o superiore a 40 °C circa.
La batteria deve essere lasciata nel caricabatterie, che incomincerà a caricarla automaticamente quando la temperatura della cella aumenta o diminuisce.
Nota: per garantire la massima prestazione e durata dei pacchi batteria agli ioni di litio, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.
u Collegare il caricabatterie (6) a una presa di corrente adatta prima di inserirvi il pacco batteria (5).
- La spia verde 6a (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di caricamento.
- Il completamento della carica sarà indicato dalla spia verde (6a) che rimane accesa fissa. Il pacco batteria (5) è completamente carico e può essere utilizzato subito o lasciato nel caricabatterie (6).
- Caricare le batterie scariche entro 1 settimana. La durata delle batterie si riduce parecchio se vengono conservate scariche.
Modalità LED del caricabatterie
 | In carica:LED verde lampeggiante a intermittenza |  |
 | Carica completa:LED verde acceso fisso |  |
 | Ritardo per pacco caldo/freddo:LED verde lampeggiante a intermittenzaLED rosso acceso fisso |  |
Nota: il/i caricabatterie compatibile/i non caricherà/caricheranno un pacco batteria difettoso. Il caricabatterie indicherà che il pacco batteria è difettoso e non si illuminerà.
Nota: ciò potrebbe anche indicare un problema del caricabatterie. Se il caricabatterie indica la presenza di un problema, portare il caricabatterie e il pacco batteria presso un centro di assistenza autorizzato per essere testati.
Batteria lasciata nel caricabatterie
Il caricabatterie e il pacco batteria possono essere lasciati collegati alla rete elettrica con il LED sempre acceso.
Il caricabatterie manterrà la batteria come nuova e completamente carica.
Ritardo per pacco batteria caldo/freddo
Quando il caricabatterie rileva una batteria troppo calda o troppo fredda avvia automaticamente un Ritardo per pacco batteria caldo/freddo, il LED verde (6a) lampeggerà in maniera intermittente e il LED rosso (6b) rimarrà acceso fisso, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatterie passa quindi automaticamente alla modalità di carica. Questa funzione garantisce la massima durata della batteria.

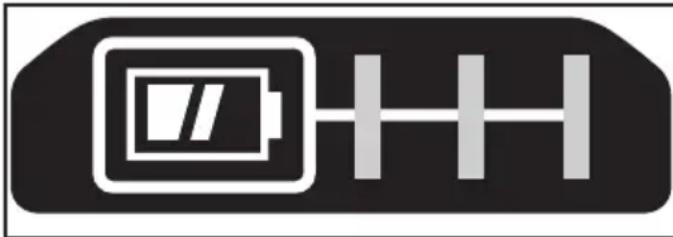

Indicatore dello stato di carica della batteria (Fig. B)
La batteria include un'indicatore dello stato di carica che consente di stabilire rapidamente la sua autonomia di funzionamento, come mostra la Figura B. Premendo il tasto dello stato di carica (5a) è possibile vedere facilmente la carica residua della batteria, come illustrato nella Figura B.
Installazione e rimozione del pacco batteria dall'elettroutensile
Avvertenza! Verificare che il pulsante di bloccaggio sia attivato per evitare l'azionamento dell'interruttore mentre si estrae o si inserisce la batteria.
Come installare il pacco batteria (Fig. C)
- Inserire il pacco batteria saldamente nell'elettroutensile fino a quando non si sente uno scatto, come illustrato nella Figura C. Assicurarsi che il pacco batteria sia completamente inserito e bloccato in posizione.
Come rimuovere il pacco batteria (Fig. D)
- Premere il pulsante di rilascio della batteria (5b) come illustrato nella Figura D ed estrarre il pacco batteria dall'elettroutensile.
Gancio per cintura (accessorio opzionale) (Fig. E e F)
Avvertenza! Per ridurre il rischio di lesioni personali gravi, portare il pulsante avanti/indietro alla posizione di blocco o spegnere l'apparato e scollegare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori.
Un avvio accidentale potrebbe provocare lesioni.
Avvertenza! Per ridurre il rischio di gravi lesioni personali, utilizzare il gancio per cintura (7) ESCLUSIVAMENTE per attaccare l'elettroutensile a una cintura da lavoro. NON utilizzare il gancio per cintura (7) per legare o fissare l'elettroutensile a una persona o un oggetto durante l'uso.
NON appendere l'elettroutensile o altri oggetti in posizione sopraelevata utilizzando il gancio per cintura.
Avvertenza! Per ridurre il rischio di lesioni personali gravi, accertarsi che la vite (8) che tiene in sede il gancio per cintura sia avvitata saldamente.
Nota: durante il fissaggio o il riposizionamento del gancio per cintura (7), utilizzare esclusivamente la vite (8) fornita in dotazione. Assicurarsi di serrare saldamente la vite.
Il gancio per cintura (7) può essere fissato su entrambi i lati dell'elettroutensile utilizzando esclusivamente la vite (8) in dotazione, a seconda che l'utilizzatore sia mancino o destrorso. Se lo si desidera, è possibile rimuovere completamente il gancio dall'elettroutensile.
Per spostare il gancio per cintura (7), svitare la vite (8) che lo tiene in sede e riavvitarla sul lato opposto. Assicurarsi di serrare saldamente la vite (8).
Nota: sono disponibili vari ganci di sospensione per il sistema Track Wall e varie configurazioni di stoccaggio.
Visitare il nostro sito www.stanley.eu/3 per ulteriori informazioni.
Accessori
Questo elettroutensile è dotato di alcuni o di tutti gli accessori riportati di seguito. Le prestazioni dell'elettroutensile dipendono dall'accessorio usato. Gli accessori STANLEY FATMAX sono fabbricati secondo standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall'elettroutensile. Utilizzando questi accessori si otterrà il meglio dall'elettroutensile.
 | Lama da sega per taglio a tuffo di precisione per materiali in legno, plastica morbida.(Codice pezzo - STA26105-XJ)Divisione, taglio a tuffo e taglio a filo per legno e plastica morbida. Ideale per porte, battiscopa, davanzali e pavimentazioni. |
 | Lama da sega per taglio a tuffo per legno e metallo.(Codice pezzo - STA26110-XJ)Divisione, taglio a tuffo e taglio a filo per legno, plastica, tubi non ferrosi a parete sottile ed estrusioni, chiodi e viti. |
 | Lama da sega per taglio a tuffo per legno e metallo.(Codice pezzo - STA26115-XJ)Divisione, taglio a tuffo e taglio a filo per legno, plastica, tubi non ferrosi a parete sottile ed estrusioni. |
 | Lama da sega segmentata.(Codice pezzo - STA26120-XJ)Lama di lunga durata ideale per il taglio di legno, plastica, materiali ferrosi e non ferrosi a parete sottile. |
 | Raschietto rigido.(Codice pezzo - STA26135-XJ)Ideale per la rimozione di materiale duro e morbido da superfici pianecome pavimentazioni in vinile,adesivo di moquette incollate,adesivo di piastrelle, boiacca, vernicee lacche. |
 | Raschietto flessibile.(Codice pezzo - STA26140-XJ)Ideale per la rimozione di materialielastomerici dalle superfici pianedure in aree difficili da raggiungerecome il sigillante al silicone e altrimateriali da calafataggio. |
 | Lama per rimozione della boiaccaal carburo.(Codice pezzo - STA26125-XJ)Con superficie rivestita di carburo,ideale per eliminare boiacca eadesivo per piastrelle da superficipiane e per la rimozione veloce dilegno, truciolato e fibra di vetro. |
 | Raspa al carburo.(Codice pezzo - STA26130-XJ)Con superficie rivestita di carburoideale per la rimozione di boiacca edi plastica, truciolato e fibra di vetro. |
 | Fogli di carta vetrata.(Codice pezzo - STA32348-XJ)Vari gradi per la levigatura di legno edi superfici verniciate e laccate. |
Assemblaggio
Montaggio e rimozione degli accessori (Fig. G - L)
Avvertenza! Prima di montare un accessorio, spegnere e scollegare l'elettroutensile dall'alimentazione elettrica/rimuovere la batteria.
Montaggio di un accessorio STANLEY FATMAX (Fig. G - I)
- Afferrare l'elettroutensile e premere la leva di serraggio degli accessori (3).
Far scorrere l'accessorio (10) tra l'albero e il supporto verificando che si innesti tra gli otto piedini sul supporto e che sia a filo con l'albero.
◆ Rilasciare la leva di serraggio degli accessori.
Nota: alcuni accessori, come i raschietti e le lame, possono essere montati ad angolo se richiesto (Fig. I).
Smontaggio di un accessorio STANLEY FATMAX (Fig. A)
- Afferrare l'elettroutensile e premere la leva di serraggio degli accessori (3).
◆ Estrarre l'accessorio dall'elettroutensile verificando che si disinnesti dagli otto piedini sul supporto.
◆ Rilasciare la leva di serraggio degli accessori.
Avvertenza: quando si smonta un accessorio indossare dei guanti, dato che potrebbe essersi riscaldato durante l'uso.
Montaggio di un foglio di carta vetrata (Fig. J)
- Allineare il foglio di carta vetrata (11) alla base di levigatura (12) come illustrato.
Premere saldamente e in modo uniforme il foglio di carta vetrata sulla base di levigatura, verificando che i fori presenti sul foglio siano allineati con quelli della base.
Rimozione di un foglio di carta vetrata
◆ Staccare il foglio di carta vetrata dalla base di levigatura (12).
Avvertenza! Non utilizzare mai la base di levigatura senza aver prima montato un foglio di carta vetrata o un accessorio.
Montaggio dell'adattatore per l'aspirazione delle polveri (Fig. K)
- Allineare l'adattatore per il sistema di aspirazione delle polveri (13) alla base di levigatura (12) come illustrato.
- Inserire saldamente e in modo uniforme l'adattatore nella base di levigatura.
- Serrare l'adattatore ruotando il dado di bloccaggio (14) in senso orario.
♦ Collegare un sistema di aspirazione delle polveri all'adattatore.
Rimozione dell'adattatore per aspirazione delle polveri
◆ Ruotare il dado di bloccaggio (14) in senso antiorario.
◆ Estrarre l'adattatore per l'aspirazione delle polveri (13) dalla base di levigatura (12).
Montaggio di accessori alternativi (Fig. L)
◆ Infilare il distanziale (16) sul collare (15).
◆ Infilare l'accessorio alternativo (17) sul collare (15).
- Avvitare saldamente il bullone di fissaggio (18) in sede per garantire che l'accessorio alternativo sia ben fissato (17).
Nota: il distanziale e il bullone di fissaggio non sono usati per bloccare in posizione gli accessori STANLEY FATMAX. Gli accessori STANLEY FATMAX vengono fissati mediante la leva di bloccaggio degli accessori Super-lok™ che non richiede l'impiego di attrezzi.
Uso
Avvertenza! Lasciare che l'elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo.
Avvertenza! Prima di eseguire tagli in pareti, pavimenti o soffitti, controllare l'ubicazione di fili e tubazioni.
Selettore velocità variabile (Fig. M)
Il selettore della velocità variabile consente di adattare la velocità dell'elettroutensile all'applicazione.
- Regolare il selettore della velocità variabile (2) sul valore richiesto. Al valore 1 l'elettroutensile funziona a bassa velocità (8.000 min-1). Al valore 6, l'elettroutensile funziona alla velocità massima (18.000 min-1).
Accensione e spegnimento (Fig. N)
◆ Per accendere l'elettroutensile, far scorrere in avanti l'interruttore di accensione/spegnimento (1) (posizione I).
◆ Per spegnere l'elettroutensile, far scorrere indietro l'interruttore di accensione/spegnimento (1) (posizione O).
Luce di lavoro a LED
La luce di lavoro a LED (4) è attivata automaticamente quando l'elettroutensile è acceso.
Indicatore batteria scarica
Se la luce di lavoro a LED (4) comincia a lampeggiare in modo rapido e continuo quando l'interruttore dell'elettroutensile è premuto, significa che la carica del pacco batteria è esaurita e che deve essere ricaricato.
A differenza di altri tipi di pacco batteria, quelli al litio-ionio erogano una potenza sempre uguale per l'intera durata della carica. L'elettroutensile non sarà soggetto a una perdita graduale della potenza durante l'impiego. Per indicare che la carica del pacco batteria sta per esaurirsi e che deve essere caricato, si avrà una diminuzione rapida della potenza dell'elettroutensile.
Nota: il LED potrebbe anche lampeggiare in caso di sovraccarico o di temperatura elevata (vedere "Protezione della batteria").
Consigli per un utilizzo ottimale
- Afferrare sempre saldamente l'elettroutensile. Per lavori di precisione, afferrare l'elettroutensile vicino alla parte anteriore.
◆ Se possibile, bloccare il pezzo in lavorazione in una morsa, specialmente quando si usano lame da taglio. - Non esercitare una pressione eccessiva sull'elettroutensile.
- Usare sempre il tipo di accessorio corretto per il materiale del pezzo e il tipo di taglio.
◆ Verificare regolarmente lo stato degli accessori. Sostituirli se necessario.
◆ Segnare il punto di partenza desiderato. -
Accendere l'elettroutensile e far penetrare lentamente gli accessori nel pezzo in lavorazione nel punto di partenza desiderato.
-
Fissare un pezzo di compensato o di legno morbido sulla parte posteriore del pezzo e segare insieme per ottenere un taglio netto.
Non forzare la lama da taglio nel pezzo. Tenere presente che il taglio di un pezzo di lamiera richiede di solito più tempo della segatura di pezzi in legno. - Prima di iniziare a tagliare del metallo, lubrificare con un velo sottile di olio la linea di taglio.
- Quando si carteggiano strati di vernice nuova, adoperare carta con grana fine prima di applicare lo strato successivo di vernice.
- Sulle superfici rugose, o quando si rimuovono strati di vernice, iniziare a levigare con carta abrasiva a grana grossa. Su superfici di altro tipo, cominciare con una grana media. In entrambi i casi, per ottenere una rifinitura omogenea passare gradualmente a una grana sottile.
- Consultare il rivenditore per ulteriori informazioni sugli accessori disponibili.
Manutenzione
Questo elettroutensile/apparecchio con cavo/senza cavo STANLEY FATMAX è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.
Avvertenza! Prima di eseguire interventi di manutenzione su elettroutensili con o senza filo procedere come descritto di seguito.
♦ Spegnere e scollegare l'apparecchio/l'elettroutensile dalla presa di corrente.
- Oppure spegnere ed estrarre la batteria, se l'apparecchio/l'elettroutensile è dotato di un pacco batteria separato.
- Oppure scaricare completamente la batteria se è di tipo integrale e quindi spegnerlo.
- Pulire regolarmente le prese di ventilazione dell'apparecchio/elettroutensile/alimentatore con un pennello o con un panno morbido e asciutto.
- Pulire regolarmente il vano del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
Sostituzione della spina (solo Regno Unito e Irlanda)
Se dovesse essere necessario installare una nuova spina:
◆ smaltire in sicurezza quella vecchia.
- collegare il filo marrone al morsetto sotto tensione della nuova spina.
◆ collegare il filo blu al morsetto neutro.
Avvertenza! Non deve essere effettuato alcun collegamento al terminale di messa a terra. Seguire le istruzioni di montaggio fornite con le spine di buona qualità. Fusibile raccomandato: 5 A.
Protezione dell'ambiente
Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.
Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime.
Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com..
Dati tecnici
| SFMCE500 (Tipo 1) | ||
| Tensione | V_cc | 18 |
| Velocità a vuoto | min^-1 | 8000 - 18000 |
| Angolo di oscillazione | Gradi | 1,4 o 2,8 |
| Peso | kg 1,4 |
| Caricabatterie SFMCB11 | SFMCB12 SFMCB14 | |||
| Tensione in ingresso | V_CA | 230 230 | 230 | |
| Tensione erogata | V_CC | 18 18 | 18 | |
| Corrente A | 1,25 2 4 | |||
| Batteria SF | MCB201 | SFMCB202 S | FMCB204 SF | MCB206 | |
| Tensio-ne | V_DC | 18 18 18 | 18 | ||
| Capacità | Ah | 1,5 | 2,0 | 4,0 | 6,0 |
| Tipo | Agli ioni di litio | Agli ioni di litio | Agli ioni di litio | Agli ioni di litio |
| Livello di pressione sonora misurato in base a EN62841: |
| Livello di pressione sonora ( I_pA ) 85 dB(A), incertezza (K) 3 dB(A) |
| Potenza sonora ( I_tWA ) 96 dB(A), incertezza (K) 3 dB(A) |
| Valori totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN62841: |
| Taglio del legno ( a_,CW ) 6,3 m/s ^2 , incertezza (K) 1,5 m/s ^2 |
| Taglio del metallo ( a_,CM ) 7,5 m/s ^2 , incertezza (K) 1,5 m/s ^2 |
| Levigatura ( a_j ) 8,2 m/s ^2 , incertezza (K) 1,5 m/s ^2 |
| Raschietto rigido – Rimozione di moquette incollata da un pavimento ( a_j ) 7.9 m/s ^2 , Incertezza (K) 1,5 m/s ^2 |
| Raspa/Lama per rimozione boiacca - Raschiamento di calcestruzzo ( a_j ) 7,5 m/s ^2 , Incertezza (K) 1,5 m/s ^2 |
Dichiarazione di conformità CE
DIRETTIVA MACCHINE
Levigatrice oscillante cordless - SFMCE500
STANLEY Europe dichiara che questi prodotti descritti al paragrafo "Dati tecnici" sono conformi a:
2006/42/CE, EN 62841-1:2015, EN 62841-2-4:2014
Questi prodotti sono anche conformi alle Direttive 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare STANLEY Europe al seguente indirizzo oppure consultare l'ultima di copertina del manuale.
Il firmatario è responsabile della compilazione della documentazione tecnica e rende questa dichiarazione per conto di STANLEY FATMAX.
A.P. Smith
Direttore tecnico
STANLEY FATMAX Europe, Egide Walschaertsstraat14-18,
2800 Mechelen, Belgio
07.08.2019
Garanzia
STANLEY FATMAX è sicura della qualità dei propri prodotti e offre ai consumatori una garanzia di 12 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).
Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e condizioni Stanley FatMax e sarà necessario presentare la prova di acquisto al venditore o al riparatore autorizzato. I Termini e condizioni della garanzia Stanley FatMax di 1 anno e la sede del tecnico riparatore autorizzato più vicino sono consultabili online sul sito web www.2helpU.com oppure contattando la sede Stanley FatMax di zona all'indirizzo indicato in questo manuale.
Visitare il nostro sito web www.stanley.eu/3 per registrare il prodotto Stanley FatMax appena acquistato e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali. Per un eventuale reclamo rivolgersi al proprio rivenditore o cercare la sede del tecnico riparatore STANLEY FATMAX autorizzato più vicino nel catalogo STANLEY FATMAX oppure contattare la sede Stanley di zona indicato in questo manuale. Un elenco completo di tutti i tecnici autorizzati STANLEY FATMAX e i dettagli completi sui servizi post-vendita sono disponibili su Internet all'indirizzo: www.stanley.eu/3
