Marca	Constructa
Modello	CK604KSF0
Tipo di prodotto	Frigorifero da incasso
Utilizzo	Refrigerazione di prodotti alimentari per uso privato
Classe climatica	SN (10 °C a 32 °C), N (16 °C a 32 °C), ST (16 °C a 38 °C), T (16 °C a 43 °C)
Temperatura regolabile	2 °C a 8 °C (scomparto frigorifero)
Funzione Super-raffreddamento	Sì, attivazione manuale, ritorno automatico dopo circa 36 h
Sbrinamento	Automatico dello scomparto frigorifero
Illuminazione	Lampadina con attacco E14, 220-240 V AC
Peso massimo	45 kg (uscita di fabbrica)
Dimensioni del vano (larghezza × profondità)	Larghezza min. 560 mm, profondità min. 550 mm (consigliata 560 mm)
Collegamento elettrico	220-240 V, corrente alternata, presa a muro con terra
Fluido refrigerante	Infiammabile (quantità sulla targa dati)
Pulizia	Acqua tiepida e detersivo per piatti a pH neutro, non usare pulitore a vapore
Ricambi	Disponibili per almeno 10 anni dopo l'immissione sul mercato (richiesti E-Nr e FD)
Servizio post-vendita	Numero prodotto (E-Nr) e numero di fabbricazione (FD) sulla targa dati
Sicurezza bambini	Limitazione d'uso: bambini a partire da 8 anni sotto sorveglianza
Adesivo OK	Permette di verificare la temperatura raccomandata (4 °C)
Cassetto per frutta e verdura	Sì, rimovibile
Supporto gancio per bottiglie	Sì, rimovibile
Accessori inclusi	Portauova

Domande frequenti - CK604KSF0 CONSTRUCTA

Come regolare la temperatura del frigorifero?

Premere ripetutamente il tasto °C fino a quando il display mostra la temperatura desiderata. La temperatura raccomandata è 4 °C.

Cosa fare se l'apparecchio non raffredda e il display è spento?

Controllare che la spina di alimentazione sia inserita correttamente e che il fusibile non sia saltato. In caso di interruzione di corrente, posizionare gli accumulatori di freddo sul ripiano superiore.

Come pulire l'interno del frigorifero?

Preparare l'apparecchio: spegnerlo, scollegarlo e rimuovere gli alimenti. Pulire le superfici con un panno morbido, acqua tiepida e un detersivo per piatti a pH neutro. Non usare mai un pulitore a vapore o spugne abrasive. Asciugare accuratamente.

Cosa fare in caso di rumori anomali (ronzio, gorgoglio)?

Questi rumori sono normali: il motore, il ventilatore o la circolazione del fluido refrigerante ne sono la causa. Nessuna azione necessaria. Se l'apparecchio vibra, verificare che sia in piano.

Come cambiare la lampadina dell'illuminazione?

Spegnere e scollegare l'apparecchio. Tirare la griglia di protezione in avanti. Sostituire la lampadina con una lampadina di ricambio 220-240 V, attacco E14, stessa potenza della lampadina difettosa.

Posso congelare alimenti in questo frigorifero?

No, questo apparecchio è progettato solo per la refrigerazione. Non dispone di scomparto congelatore.

Qual è la temperatura raccomandata per lo scomparto frigorifero?

La temperatura raccomandata è 4 °C. Utilizzare l'adesivo OK per verificare che la temperatura sia sicura per gli alimenti.

Come attivare la funzione Super-raffreddamento?

Premere il tasto Super. La spia si accende. La funzione si disattiva automaticamente dopo circa 36 ore oppure è possibile spegnerla manualmente premendo nuovamente il tasto.

Cosa fare in caso di odori sgradevoli nell'apparecchio?

Pulire l'interno come indicato, controllare le confezioni degli alimenti e sigillare ermeticamente i prodotti odorosi. Se l'odore persiste dopo 24 ore, pulire nuovamente.

Come preparare l'apparecchio per un lungo periodo di inutilizzo?

Spegnere l'apparecchio, scollegarlo, sbrinarlo, pulirlo e lasciare la porta aperta per evitare la formazione di muffe.

MANUALE UTENTE CK604KSF0 CONSTRUCTA

it Istruzioni per l'uso 66

2

Avvertenze generali.... 67

Utilizzo conforme all'uso previsto... 67

Limitazione di utilizzo.... 68

Trasporto sicuro 68

Installazione sicura...... 68

Utilizzo sicuro 69

Apparecchio danneggiato...... 72

Prevenzione di danni materiali..... 73

Tutela dell'ambiente e rispar- mio 73

Smaltimento dell'imballaggio ..... 73

Risparmio energetico 73

Installazione e allacciamento ..... 74

Contenuto della confezione ..... 74

Installazione ed allacciamento dell'apparecchio.... 74

Criteri per il luogo d'installazione... 75

Preparazione dell'apparecchio per il primo utilizzo .... 75

Collegamento elettrico dell'appa-recchio.... 75

Conoscere l'apparecchio...... 76

Apparecchio 76

Elementi di comando 76

Dotazione.... 76

Ripiano 76

Portabottiglie 76

Contenitore per frutta e verdura..... 76

Balconcino controporta.... 77

Accessori.... 77

Comandi di base 77

Accensione dell'apparecchio...... 77

Istruzioni per il funzionamento ..... 77

Spegnimento dell'apparecchio...... 77

Regolazione della temperatura ..... 77

Funzioni supplementari.... 78

Super-raffreddamento 78

Frigorifero.... 78

Consigli per la conservazione degli alimenti nel frigorifero.... 78

Zone fredde nel frigorifero 78

Adesivo OK 79

Scongelamento 79

Scongelamento nel frigorifero...... 79

Pulizia e cura.... 79

Preparazione dell'apparecchio per la pulizia 79

Pulizia dell'apparecchio.... 79

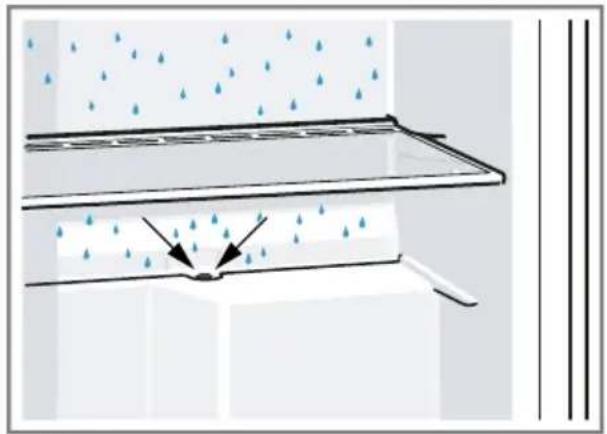

Pulizia del convogliatore dell'ac- qua di sbrinamento e del foro di scarico.... 80

Rimozione degli accessori 80

Sistemazione guasti...... 81

Anomalie di funzionamento...... 81

Problema di temperatura 82

Rumori.... 82

Odori.... 83

Stoccaggio e smaltimento...... 84

Messa fuori servizio dell'appa-recchio.... 84

Rottamazione di un apparecchio dismesso 84

Servizio di assistenza clienti..... 84

Codice prodotto (E-Nr.) e codice di produzione (FD) 85

Dati tecnici.... 85

Sicurezza

Osservare le informazioni sul tema della sicurezza per poter utiliz-zare l'apparecchio in modo sicuro.

Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi.

Avvertenze generali

Qui sono riportate le informazioni generali relative a queste istruzioni.

■ Leggere attentamente le presenti istruzioni. Solo così sarà possibile utilizzare l'apparecchio in modo sicuro ed efficiente.
■ Queste istruzioni sono rivolte all'utente dell'apparecchio.
■ Osservare le istruzioni di sicurezza e le avvertenze.
■ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario.
■ Controllare l'apparecchio dopo averlo disimballato. Non collegare l'apparecchio se ha subito danni durante il trasporto.

Utilizzo conforme all'uso previsto

Per utilizzare l'apparecchio in modo sicuro e corretto, osservare le indicazioni per l'utilizzo conforme all'uso previsto.

Questo apparecchio è concepito esclusivamente per l'incasso. Osservare le istruzioni di installazione.

Utilizzare l'apparecchio soltanto:

■ osservando queste istruzioni per l'uso;
■ per cucinare alimenti.
■ in case private e in locali chiusi in ambito domestico;
■ fino a un'altitudine di massimo 2000 m sul livello del mare.

Limitazione di utilizzo

Evitare pericoli per i bambini e le persone a rischio.

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti.

I bambini non devono giocare con l'apparecchio.

Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni.

I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/congelatore.

Trasporto sicuro

Osservare le presenti istruzioni di sicurezza durante il trasporto dell'apparecchio.

⚠ AVVERTENZA – Pericolo di lesioni!

Il peso elevato dell'apparecchio può causare lesione durante il sollevamento.

▶ Non sollevare l'apparecchio autonomamente.

Installazione sicura

Osservare le presenti istruzioni di sicurezza per installare l'appa-recchio.

⚠️ AVVERTENZA – Pericolo di scossa elettrica!

Le installazioni effettuate in modo non appropriato costituiscono un pericolo.

- Collegare e utilizzare l'apparecchio solo in conformità con i dati indicati sulla targhetta identificativa.

▶ Collegare l'apparecchio a una rete a corrente alternata sol- tanto con una presa con messa a terra installata a norma.

- Il sistema del conduttore di protezione dell'impianto elettrico domestico deve essere installato a norma.

▶ Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.
Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformemente alle norme di installazione.
Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.

⚠ AVVERTENZA – Pericolo di incendio!

- È pericoloso utilizzare un cavo di alimentazione con una pro-lunga e un adattatore non ammesso.

▶ Non utilizzare cavi di prolunga o prese multiple.
Se il cavo di alimentazione è troppo corto, contattare il servizio di assistenza clienti.
- Utilizzare esclusivamente gli adattatori approvati dal produttore.

Le prese multiple portatili o gli alimentatori portatili possono surriscaldarsi e provocare un incendio.

- Non collocare prese multiple portatili o alimentatori portatili dietro l'apparecchio.

Utilizzo sicuro

Osservare le presenti avvertenze di sicurezza in caso di utilizzo dell'apparecchio.

⚠ AVVERTENZA – Pericolo di scossa elettrica!

■ Un isolamento danneggiato del cavo di allacciamento alla re-te costituisce un pericolo.
▶ Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore o parti dell'apparecchio calde.

it Sicurezza

• Non mettere mai il cavo di allacciamento alla rete a contatto con spigoli vivi.
• Non piegare, schiacciare o modificare mai il cavo di allacciamento alla rete.
  ■ L'infiltrazione di umidità può provocare una scarica elettrica.
  ▶ Utilizzare l'apparecchio esclusivamente in luoghi chiusi.
  ▶ Non esporre mai l'apparecchio a calore e umidità eccessivi.
  ▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

AVVERTENZA – Pericolo di soffocamento!

■ I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
• Vietare ai bambini di giocare con materiali d'imballaggio.

■ I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.

• Tenere i bambini lontano dalle parti piccole.
  ▶ Non lasciare che i bambini giochino con le parti piccole.

AVVERTENZA – Pericolo di esplosione!

Gli apparecchi elettrici all'interno di questo elettrodomestico possono esplodere, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici.

- Non utilizzare alcun apparecchio elettrico all'interno dell'elet-trodomestico.

- Dispositivi meccanici o altri strumenti possono danneggiare il circuito refrigerante, il refrigerante infiammabile può fuoriusci-re ed esplodere.

▶ Per accelerare il processo di scongelamento non utilizzare dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore.

■ I prodotti contenenti gas propellenti combustibili e sostanze esplosive possono esplodere, per es. bombolette spray.

▶ Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive.

⚠ AVVERTENZA – Pericolo di incendio!

I vapori che si generano dai liquidi infiammabili potrebbero prendere fuoco (deflagrazione).

- Conservare l'alcol ad alta gradazione soltanto in contenitori ermetici e in posizione verticale.

AVVERTENZA – Pericolo di lesioni!

■ Pericolo di lesioni agli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi.

▶ Non danneggiare i tubi del circuito refrigerante e l'isolamento.

■ L'apparecchio può ribaltarsi.

▶ Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi.

CAUTELA – Rischio di danni alla salute!

Osservare le seguenti indicazioni per evitare di sporcare gli alimenti.

Se la porta viene aperta per un periodo di tempo prolunga-to, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio.

- Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.

- Conservare carne e pesce crudi in contenitori adatti nel frigorifero, in modo che non entrino in contatto con altri alimenti o non gocciolino su questi.

Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenire la formazione di muffa.

Apparecchio danneggiato

Osservare le presenti istruzioni di sicurezza nel caso in cui l'appa-recchio sia danneggiato.

⚠️ AVVERTENZA – Pericolo di scossa elettrica!

■ Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.
▶ Non mettere mai in funzione un apparecchio danneggiato.
▶ Non utilizzare mai un apparecchio con la superficie danneggiata.
▶ Rivolgersi al servizio di assistenza clienti. → Pagina 84
- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.

■ Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

- Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.

▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.

▶ Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

⚠ AVVERTENZA – Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.

• Tenere il fuoco e le fonti di calore lontani dall'apparecchio.
  ▶ Ventilare l'ambiente.
  ▶ Spegnere l'apparecchio. → Pagina 77
  ▶ Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
  ▶ Rivolgersi al servizio di assistenza clienti. → Pagina 84

Prevenzione di danni materiali

Per prevenire danni materiali all'apparecchio, agli accessori o agli oggetti da cucina, osservare le presenti avvertenze.

ATTENZIONE!

■ Le parti di plastica e le guarnizioni delle porte possono diventare porose a causa di sporco di olio o grasso.
- Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libere da olio e grasso.
■ Salendo o sedendosi sullo zocco-lo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi.
▶ Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi.

Tutela dell'ambiente e risparmio

Tutelate l'ambiente utilizzando l'apparecchio cercando di risparmiare le risorse e smaltendo correttamente i materiali riutilizzabili.

Smaltimento dell'imballaggio

I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.

• Smaltire le singole parti distinta- mente secondo il tipo di materiale.
  Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Risparmio energetico

Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.

Selezione del luogo d'installazione

Osservare le presenti indicazioni per l'installazione dell'apparecchio.

■ Proteggere l'apparecchio dalla lu-ce diretta del sole.
■ Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altre fonti di calore:
- Mantenere una distanza di 30 mm dai fornelli elettrici o a gas.
- Mantenere una distanza di 30 cm da stufe a olio o a carbone.

+ A temperature ambiente più basse l'apparecchio deve raffreddare con minore frequenza.

■ Non coprire oppure ostruire le aperture di ventilazione.
■ Ventilare l'ambiente ogni giorno.
+ L'aria circolante lungo la parete posteriore dell'apparecchio non si riscalda eccessivamente.
L'apparecchio deve raffreddare con minore frequenza.

Risparmio energetico durante l'utilizzo

Osservare le presenti indicazioni durante l'utilizzo dell'apparecchio.

Nota: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio.

it Installazione e allacciamento

■ Non coprire oppure ostruire le aperture di ventilazione.
+ L'aria circolante lungo la parete posteriore dell'apparecchio non si riscalda eccessivamente.
■ Aprire la porta dell'apparecchio solo brevemente.
■ Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio.
■ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
■ Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato.
+ Si evita così un eccessivo riscaldamento dell'aria nell'apparecchio. L'apparecchio deve raffreddare con minore frequenza.
■ Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore.
■ Conservare gli alimenti in confezioni ermetiche.
+ L'aria può così circolare e l'umidità resta costante.

Installazione e allaccia- mento

Contenuto della confezione

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

In caso di contestazioni rivolgersi al fornitore oppure al nostro servizio di assistenza clienti → Pagina 84.

La dotazione comprende:

■ Apparecchio da incasso
■ Attrezzatura e accessori
■ Materiale di installazione
■ Istruzioni per l'installazione
■ Istruzioni per l'uso
■ Libretto del centro di assistenza tecnica autorizzato
■ Allegato di garanzia convenzionale ^2
■ Etichetta energetica
■ Scheda informativa del prodotto
■ Informazioni sul consumo energetico e sui possibili rumori

Installazione ed allacciamento dell'apparecchio

Condizione indispensabile: Il contenuto della confezione dell'apparecchio è controllato. → Pagina 74

1. Osservare i criteri per il luogo d'installazione dell'apparecchio. → Pagina 75
2. Installare l'apparecchio secondo le relative istruzioni fornite.
3. Preparare l'apparecchio per il primo utilizzo. → Pagina 75
4. Collegare elettricamente l'apparecchio. → Pagina 75

Criteri per il luogo d'installazione

Osservare le presenti indicazioni per l'installazione dell'apparecchio.

AVVERTENZA

Pericolo di esplosione!

Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria.

• Collocare l'apparecchio soltanto in un locale con un volume minimo di 1 m ^3 ogni 8 g di refrigerante.
  La quantità di refrigerante è indicata sulla targhetta identificativa.
  → Fig. 1 / 6

A seconda del modello l'apparecchio può pesare di fabbrica fino a 45 kg. Per poter trasportare il peso dell'apparecchio, la base deve essere sufficientemente stabile.

Temperatura ambiente ammessa

La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio.

La classe climatica è indicata nella targhetta identificativa. → Fig. 1/6

Classe clima-tica	Temperatura ambiente am-messa
SN 10 °C...32 °C
N 16 °C...32 °C
ST 16 °C...38 °C
T 16 °C...43 °C

Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente.

Se un apparecchio della classe climatica SN viene utilizzato a temperature ambiente inferiori, possono esse-

re esclusi danni all'apparecchio fino ad una temperatura ambiente di +5 °C.

Dimensioni nicchia

Quando si installa l'apparecchio in una nicchia del mobile, rispettarne le dimensioni. In caso contrario possono emergere problemi durante l'installazione dell'apparecchio.

Profondità della nicchia

Installare l'apparecchio nella nicchia a una profondità consigliata di 560 mm.

Una minore profondità della nicchia fa aumentare leggermente l'assorbimento di energia. La profondità della nicchia deve essere di almeno 550 mm.

Larghezza della nicchia

Per l'apparecchio è necessaria una larghezza interna della nicchia del mobile di almeno 560 mm.

Preparazione dell'apparec- chio per il primo utilizzo

1. Rimuovere il materiale informativo.
2. Rimuovere la pellicola protettiva e i blocchi di trasporto, come il nastro adesivo e il cartone.
3. Pulire l'apparecchio per la prima volta. → Pagina 79

Collegamento elettrico dell'apparecchio

1. Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina.
   I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. → Fig. 1/6
2. Controllare il corretto posizionamento della spina.
   √ Ora l'apparecchio è pronto per il funzionamento.

Conoscere l'apparecchio

In questa sezione sono riportati i componenti dell'apparecchio.

Apparecchio

Di seguito è riportata una panoramica dei componenti dell'apparecchio.

Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.

→ Fig. 1

1	Elementi di comando
2	Interruttore
3	Interruttore principale
4	Portabottiglie → Pagina 76
5	Contenitore per frutta e verdura → Pagina 76
6	Targhetta identificativa
7	Balconcino porta per grandi bottiglie

Elementi di comando

Gli elementi di comando consentono di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.

→ Fig. 2

1	L'interruttore principale accende o spegne l'apparecchio.
2	Super attiva o disattiva Super-raffreddamento.
3	Indica in °C la temperatura impostata del frigorifero.
4	°C regola la temperatura del frigorifero.

Dotazione

Qui è disponibile una panoramica dei pezzi della dotazione dell'apparecchio e del relativo utilizzo.

La dotazione dell'apparecchio dipende dal modello.

Ripiano

Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un'altro punto.

→ "Rimozione del ripiano",

Pagina 80

Portabottiglie

Disporre in sicurezza le bottiglie sul portabottiglie.

Per variare il portabottiglie secondo la necessità, rimuoverlo e reinserirlo in un'altro punto.

→ "Rimozione del portabottiglie",

Pagina 80

Contenitore per frutta e ver- dura

Conservare frutta e verdura fresche nell'apposito cassetto.

A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura può formarsi condensa.

Rimuovere la condensa con un panno asciutto.

Per mantenere la qualità e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8 °C e 12 °C.

Frutta sensibile al freddo

■	Ananas
■	Banana
■	Mango
■	Papaya
■	Agrumi

Verdura sensibile al freddo

■ Melanzane■ Cetrioli■ Zucchine■ Peperoni■ Pomodori■ Patate

Balconcino controporta

Per variare il balconcino controporta, rimuoverlo e reinserirlo in un altro punto.

→ "Rimozione del balconcino controporta", Pagina 80

Accessori

Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio. Qui è disponibile una panoramica degli accessori dell'apparecchio e del relativo utilizzo.

Gli accessori dipendono dal modello di apparecchio.

Portauova

Conservare le uova nel portauova.

Comandi di base

Qui sono fornite le informazioni essenziali sull'utilizzo dell'apparecchio.

Accensione dell'apparecchio

1. Attivare l'apparecchio tramite l'interruttore principale. → Fig. 1/3
   √ L'apparecchio inizia a raffreddare.
   √ L'indicatore di temperatura lampeggia finché l'apparecchio non ha raggiunto la temperatura regolata.
2. Impostare la temperatura desiderata. → Pagina 77

Istruzioni per il funzionamento

• Una volta acceso, l'apparecchio raggiunge la temperatura imposta-ta soltanto dopo diverse ore. Prima che la temperatura venga raggiunta non inserire alcun alimento al suo interno.
  ■ Se si apre spesso il frigorifero, si introducono grandi quantità di cibo o se la temperatura ambiente è elevata, la temperatura dell'apparecchio aumenta.
• Evitare che gli alimenti vengano a contatto con la parete posteriore. In tal caso la circolazione dell'aria viene impedita. Gli alimenti o le confezioni a contatto con la parete posteriore possono congelare.

Spegnimento dell'apparec- chio

▶ Spegnere l'apparecchio con l'interruttore principale. → Fig. 1 / 3
√ L'apparecchio non raffredda più.

Regolazione della temperatura

Dopo aver acceso l'apparecchio, è possibile regolare la temperatura.

Regolazione della temperatura del frigorifero

• Premere ripetutamente il pulsante °C finché l'indicatore temperatura non indica la temperatura desiderata.
  La temperatura consigliata all'interno del frigorifero è di 4 °C.
  → "Adesivo OK", Pagina 79

Funzioni supplementari

Scopri quali funzioni aggiuntive è possibile impostare sull'apparecchio.

Super-raffreddamento

Con il Super-raffreddamento il frigorifero raffredda al massimo della potenza. In questo modo gli alimenti e le bevande si raffreddano velocemente.

Attivare Super-raffreddamento prima di riporre grandi quantità di alimenti.

Nota: Se Super-raffreddamento è attivato, il rumore dell'apparecchio aumenta.

Attivare Super-raffreddamento

Premere Super
√ Supiraccende.

Nota: Dopo 36 ore l'apparecchio commuta a funzionamento normale.

Disattivare Super-raffreddamento

Premere Super

Frigorifero

Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti pronti e prodotti da forno.

È possibile impostare la temperatura nel frigorifero da 2 °C a 8 °C.

La temperatura consigliata all'interno del frigorifero è di 4 °C.

→ "Adesivo OK", Pagina 79

Mediante conservazione in frigorifero anche alimenti altamente deperibili possono essere conservati a breve o medio termine. Minore è la temperatura selezionata, più a lungo rimangono freschi gli alimenti.

Consigli per la conservazione degli alimenti nel frigorifero

Osservare i consigli relativi alla conservazione degli alimenti nel frigorifero.

■ Per mantenere più a lungo la freschezza e la qualità degli alimenti, conservare solo cibi freschi e intatti.
■ Per i prodotti pronti e gli alimenti confezionati non superare la data minima di conservazione o la data di consumo indicata dal produttore.
■ Per mantenere aroma, colore e freschezza o per evitare la trasmissione di sapori e lo scolorimento delle parti plastiche, imballare bene gli alimenti o conservarli coperti.
■ Lasciare raffreddare alimenti e bevande caldi prima di introdurli nel frigorifero.

Zone fredde nel frigorifero

Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde.

Zona più fredda

La zona più fredda si trova fra la freccia impressa lateralmente e il sottostante ripiano.

Consiglio: Conservare nella zona più fredda gli alimenti delicati, per esempio pesce, salsiccia, carne.

Zona meno fredda

La zona meno fredda è nella parte più alta della porta.

Consiglio: Conservare gli alimenti meno delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

Adesivo OK

Con l'adesivo OK è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4 °C o di temperatura inferiore.

L'adesivo OK non è compreso nella fornitura di tutti i modelli.

Se l'adesivo non indica OK, ridurre progressivamente la temperatura.

→ "Regolazione della temperatura del frigorifero", Pagina 77

Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura impostata.

Corretta regolazione

Scongelamento

Osservare le informazioni se si desidera scongelare l'apparecchio.

Scongelamento nel frigorifero

A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posteriore del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente.

L'acqua di sbrinamento o la brina scorrono attraverso l'apposito convogliatore nel foro di scarico verso la vaschetta di evaporazione e non devono essere rimosse.

Affinché l'acqua di sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni:

→ "Pulizia del convogliatore dell'acqua di sbrinamento e del foro di sca-rico", Pagina 80.

Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

Preparazione dell'apparec- chio per la pulizia

Di seguito sono indicate informazioni per preparare l'apparecchio alla pulizia.

1. Spegnere l'apparecchio.

→ Pagina 77

1. Staccare l'apparecchio dalla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Estrarre tutti gli alimenti e conservarli in un luogo fresco.

Se disponibili, mettere degli accumulatori del freddo sugli alimenti.

1. Rimuovere tutte le parti dell'attrezzatura dall'apparecchio.

→ Pagina 80

Pulizia dell'apparecchio

Pulire l'apparecchio come indicato, in modo da non danneggiarlo eseguendo una pulizia errata o utilizzando detergenti non idonei.

AVVERTENZA

Pericolo di scossa elettrica!

■ L'infiltrazione di umidità può provocare una scarica elettrica.

▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

■ I liquidi che raggiungono l'interno dell'unità d'illuminazione possono essere nocivi.

- Evitare che l'acqua penetri nell'unità di illuminazione.

it Pulizia e cura

ATTENZIONE!

■ I detersivi non appropriati possono danneggiare le superfici dell'appa-recchio.
- Non utilizzare spugnette dure o abrasive.
▶ Non usare prodotti corrosivi o abrasivi.
▶ Non utilizzare detergenti a elevato contenuto di alcol,
■ Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire.
▶ Non lavare i ripiani ed i contenitori nella lavastoviglie.
1. Preparare l'apparecchio per la pulizia. → Pagina 79
2. Pulire l'apparecchio, le parti dell'attrezzatura e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro.
3. Asciugare a fondo con un panno morbido e asciutto.
4. Inserire le parti dell'attrezzatura.
5. Collegare elettricamente l'apparecchio.
6. Accendere l'apparecchio. → Pagina 77
7. Inserire gli alimenti.

Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico

Per il libero deflusso dell'acqua di sbrinamento, pulire regolarmente il convogliatore dell'acqua e il foro di scarico.

- Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino coto-nato.

→ Fig. 3

Rimozione degli accessori

Se si vogliono pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.

Rimozione del ripiano

- Tirare il ripiano, abbassarlo e ruotarlo lateralmente.

→ Fig. 4

Rimozione del portabottiglie

▶ Estrarre il portabottiglie e rimuoverlo.
→ Fig. 5

Rimozione del balconcino controporta

- Sollevare il balconcino controporta ed estarlo.

→ Fig. 6

Rimozione del cassetto per frutta e verdura

1. Estrarre il cassetto fino a battuta.
2. Sollevare il contenitore da davanti ① ed estarlo ②

→ Fig. 7

Sistemazione guasti

I guasti minori possono essere sistemi autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari.

AVVERTENZA

Pericolo di scossa elettrica!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
• Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
• Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

Anomalie di funzionamento

Anomalia Causa Eliminazione dell'anomalia
L'apparecchio non funziona. Tutte le spie sono spente.	La spina d'alimentazione non è inserita correttamente.	► Collegare la spina di alimentazione.
	È intervenuto il dispositivo di sicurezza.	► Controllare i fusibili.
	L'energia è mancata.	1. Controllare se vi è energia elettrica.2. Se presenti, collocare accumulatori del freddo sul ripiano più in alto.
L'illuminazione non funziona.	La lampadina è difettosa.	1. Spegnere l'apparecchio.→ Pagina 772. Scollegare l'apparecchio dall'ali-mentazione elettrica.Togliere la spina del cavo di alimen-tazione o disattivare il fusibile nella scatola dei fusibili.3. Spingere in avanti la griglia di co-pertura.4. Sostituire la lampadina.Lampadina sostitutiva: 220-240 V corrente alternata, attacco E14, per i watt vedere la lampadina guasta.→ Fig. 8

it Sistemazione guasti

Anomalia Causa Eliminazione dell'anomalia
L'illuminazione non funziona. Interruttore bloccato.		► Verificare che l'interruttore si riesca a muovere.→ Fig. 9
La macchina frigorifera si accende più spesso e per periodi più lunghi.	La porta dell'apparecchio è stata aperta spesso.	► Non aprire la porta dell'apparecchio inutilmente.
	Le aperture di ventilazione sono coperte.	► Rimuovere gli ostacoli che si trovano davanti alle aperture di ventilazione.
Il fondo del vano frigorifero è bagnato.	Il convogliatore dell'acqua di sbrinamento o il foro di scari-co sono otturati.	► Pulire il convogliatore dell'acqua di sbrinamento e il foro di scarico.→ Pagina 80

Problema di temperatura

Anomalia Causa Eliminazione dell'anomalia
La temperatura si discosta notevolmente dall'imposta-zione.	Sono possibili diverse cause scatenanti.	1. Spegnere l'apparecchio. → Pagina 772. Riaccendere l'apparecchio dopo cir-ca 5 minuti. → Pagina 77- Se la temperatura è troppo elevata, controllarla di nuovo dopo qualche ora.- Se la temperatura è troppo bassa, controllarla di nuovo il giorno seguente.

Rumori

Anomalia Causa Eliminazione dell'anomalia
L'apparecchio emette un ronzio.	Nessun guasto. Un motore è in funzione, ad es. gruppo fri-gorifero, ventola.	Nessun trattamento necessario.
L'apparecchio emette rumo-ri come gorgoglii o ronzii.	Nessun guasto. Il refrigeran-te fluisce nei tubi.	Nessun trattamento necessario.
L'apparecchio scatta. Nessun	guasto. Motore, in-terruttori ed elettrovalvole si inseriscono o disinseriscono.	Nessun trattamento necessario.
L'apparecchio produce dei rumori.L'apparecchio produce dei rumori.	L'apparecchio non è corret-tamente livellato.	► Posizionare l'apparecchio con una livella a bolla d'aria. Se necessario, mettere sotto uno spessore.
	Le parti dell'attrezzatura tra-ballano o si incastrano.	► Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente.
	Le bottiglie o le stoviglie si toccano.	► Separare le bottiglie o le stoviglie.

Odori

Anomalia Causa Eliminazione dell'anomalia
L'apparecchio emana un odore sgradevole.	Sono possibili diverse cause scatenanti.	1.Preparare l'apparecchio alla pulizia. → Pagina 792.Pulire l'apparecchio. → Pagina 793.Pulire tutte le confezioni degli alimenti.4.Per impedire la formazione di odori, sigillare ermeticamente gli alimenti che emanano forte odore.5.Dopo 24 ore controllare se si è di nuovo sviluppato odore.

Stoccaggio e smaltimen- to

Di seguito sono indicate informazioni per preparare l'apparecchio per l'immagazzinamento. Vi sono anche informazioni sulla rottamazione degli apparecchi dismessi.

Messa fuori servizio dell'apparecchio

1. Spegnere l'apparecchio.
   → Pagina 77
2. Staccare l'apparecchio dalla rete elettrica.
   Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.
3. Scongelare l'apparecchio.
   → Pagina 79
4. Pulire l'apparecchio. → Pagina 79
5. Lasciare aperta la porta dell'apparecchio.

Rottamazione di un apparec- chio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

AVVERTENZA

Rischio di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

▶ Per rendere difficile ai bambini l'ingresso nell'apparecchio, non rimuovere dal suo interno ripiani e contenitori.
- Tenere i bambini lontano dall'apparecchio dismesso.
- Smaltire l'apparecchio nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Servizio di assistenza clienti

In caso di domande, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al nostro servizio di assistenza clienti.

Molti problemi possono essere risolti autonomamente dall'utente utilizzando le informazioni sull'eliminazione dei guasti riportate nelle presenti istruzioni o disponibili sul nostro sito Internet. Qualora ciò non fosse possibile, rivolgersi al nostro servizio di assistenza clienti.

Troviamo sempre una soluzione adeguata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza.

Assicuriamo che l'apparecchio venga riparato con ricambi originali, da tecnici appositamente formati del servizio di assistenza clienti, sia durante la copertura della garanzia del produttore sia allo scadere della stessa. Per motivi di sicurezza solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. La garanzia decade nel caso in cui vengano eseguiti interventi o riparazioni da parte di persone da noi non autorizzate o nel ca-

so in cui i nostri apparecchi vengano equipaggiati con ricambi, parti integrative e accessori non originali a causa dei quali insorga un difetto. I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni (a eccezione di Danimarca e Svezia, dove la durata è di 1 anno) secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformemente al diritto locale.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio. I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

Codice prodotto (E-Nr.) e co- dice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio.

$$ \rightarrow \text { Fig. } 1 / 6 $$

Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.

Dati tecnici

Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa.

$$ \rightarrow \text { Fig. } 1 / 6 $$

Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://www.bsh-group.com/energylabel ^1 . Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL, il cui indirizzo non era ancora stato pubblicato al momento della stampa. Seguire le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-Nr.) sulla targhetta identificativa. In alternativa, l'indicazione del modello si trova anche nella prima rigga dell'etichetta energetica UE.

nl

Inhoudsopgave
