Tipo di prodotto	Frigorifero
Marca	Bertazzoni
Modello	REF90PRR
Dimensioni (L x A x P)	90 x 180 x 70 cm
Peso netto	100 kg
Alimentazione elettrica	220-240 V, 50/60 Hz
Classe energetica	E
Capacità totale netta	550 L
Numero di porte	2
Tipo di raffreddamento	No Frost
Funzioni principali	Controllo elettronico della temperatura, display LED, illuminazione interna LED, distributore d'acqua esterno, allarme porta aperta
Ripiani	Ripiani in vetro regolabili
Cassetto per verdure	Cassetto con umidità controllata
Manutenzione e pulizia	Pulire con un panno morbido e un detergente delicato. Sbrinamento automatico. Pulire le guarnizioni regolarmente.
Sicurezza	Blocco bambini, sistema di allarme in caso di guasto
Ricambi e riparabilità	Ricambi disponibili tramite la rete autorizzata Bertazzoni
Informazioni generali	Frigorifero professionale, finitura inox, distributore d'acqua integrato

Domande frequenti - REF90PRR BERTAZZONI

Come regolare la temperatura del frigorifero?

Utilizzare i tasti + e - sul pannello di controllo per regolare la temperatura del vano frigorifero tra 2°C e 8°C. La temperatura consigliata è di 4°C.

Come attivare la modalità vacanza?

Premere il tasto 'Vacanza' finché la spia non si accende. Questa modalità mantiene il frigorifero a una temperatura più elevata per risparmiare energia quando si è assenti.

Perché il mio frigorifero fa rumore?

Rumori di gorgoglio o clic sono normali a causa del ciclo di refrigerazione. Se il rumore è forte o irregolare, verificare che l'apparecchio sia in bolla e che non tocchi i mobili circostanti.

Come sostituire il filtro dell'acqua?

Individuare il filtro dell'acqua nella griglia inferiore o all'interno. Ruotarlo di un quarto di giro verso sinistra per rimuoverlo, quindi inserire il nuovo filtro ruotando verso destra. Sciacquare il sistema erogando 5 litri d'acqua.

Come invertire il senso di apertura delle porte?

Si consiglia di chiamare un tecnico autorizzato Bertazzoni per invertire le porte, poiché questa operazione richiede strumenti specifici e una regolazione precisa.

Cosa fare se si forma ghiaccio nel congelatore?

Il sistema No Frost impedisce normalmente la formazione di ghiaccio. Se appare ghiaccio, verificare che la porta sia ben chiusa e che il ventilatore funzioni. Altrimenti, contattare il servizio post-vendita.

Come pulire il frigorifero?

Scollegare l'apparecchio, rimuovere ripiani e cassetti. Pulire con un panno morbido imbevuto di acqua tiepida e detergente delicato. Sciacquare e asciugare accuratamente prima di rimettere a posto.

Cosa fare in caso di interruzione di corrente?

Tenere le porte chiuse. Gli alimenti rimangono freddi per circa 4 ore. Non ricongelare alimenti scongelati. Verificare la temperatura prima del consumo.

Come risparmiare energia con questo frigorifero?

Posizionare l'apparecchio in un luogo fresco e areato, lontano da fonti di calore. Impostare la temperatura tra 4°C e 5°C. Evitare di aprire la porta troppo spesso e non mettere cibi caldi all'interno.

Dove trovare i ricambi Bertazzoni?

I ricambi sono disponibili presso i rivenditori autorizzati Bertazzoni o sul sito ufficiale. Munirsi del numero di modello REF90PRR per ordinare.

MANUALE UTENTE REF90PRR BERTAZZONI

Frigorifero Manuale Utente

Refrigerator User Manual

1.1 Avvertenze di sicurezza e potenziale pericolo.... 4
1.2 Nell'impiego quotidiano.... 4
1.3 Rispetto per l'ambiente.... 5
1.4 Pulizia, sanificazione e manutenzione distributore ghiaccio e/o acqua (se presente).... 5

2 INSTALLAZIONE 5

2.1 Installazione.... 5
2.2 Collegamento alla rete idrica.... 5
2.3 Collegamento alla rete elettrica.... 6
2.4 Refrigerante.... 6

3 PRIMA DI INIZIARE 6

3.1 Per conoscere bene il vostro Bertazzoni.... 6
3.2 Componenti principali 7
3.3 Controllo elettronico....8
3.4 Pannello di controllo principale.... 8

4 ACCENSIONE E SPEGNIMENTO DELL'APPARECCHIATURA 9

4.1 Accensione e spegnimento.... 9
4.2 Come regolare la temperatura secondo le diverse esigenze.... 9
4.3 Attivazione dell'Ice Maker (optional).... 1
4.4 Segnali informativi e di anomalia sul display.... 1

5 IMPOSTAZIONI E FUNZIONI SPECIALI 1

5.1 Personalizzazione e impostazione lingua.... 1
5.2 Funzioni speciali attivabili attraverso il Menu.... 1
5.3 Impostazioni di base del Menu.... 1

6 ALLESTIMENTO INTERNO 1

6.1 Allestimento interno (posizionamento, regolazione, rimozione).... 1

7 ATTIVAZIONE ED UTILIZZO DELL'ICE MAKER 1

7.1 Attivazione ed utilizzo dell'Ice Maker.... 1
7.2 Filtro Acqua.... 1
7.3 Filtro dell'acqua per Ice Maker nelle colonne freezer.... 1

8 ILLUMINAZIONE 1

8.1 Illuminazione.... 1

9 CONSERVAZIONE DEI CIBI 1

9.1 Indicazioni generali.... 1
9.2 Come mantenere la buona qualità del cibo da consumare.... 1

0 TEMPI RACCOMANDATI PER LA CONSERVAZIONE DEI CIBI 2

0.1 Tempi raccomandati per la conservazione dei cibi.... 2

11 CURA E PULIZIA 2

1.1 Cura e pulizia.... 2

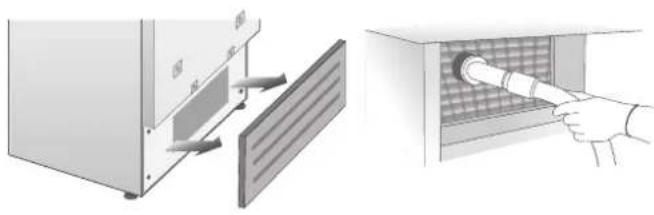

1.2 Pulizia griglia di ventilazione, filtro e condensatore.... 2
1.3 Pulizia interna.... 2

2 GUIDA ALLA RISOLUZIONE DEI PROBLEMI 2

2.1 Guida alla risoluzione dei problemi.... 2
2.2 Indicazioni di anomalia che possono apparire sul display.... 2

3 MAPPA DEL MENÙ 2

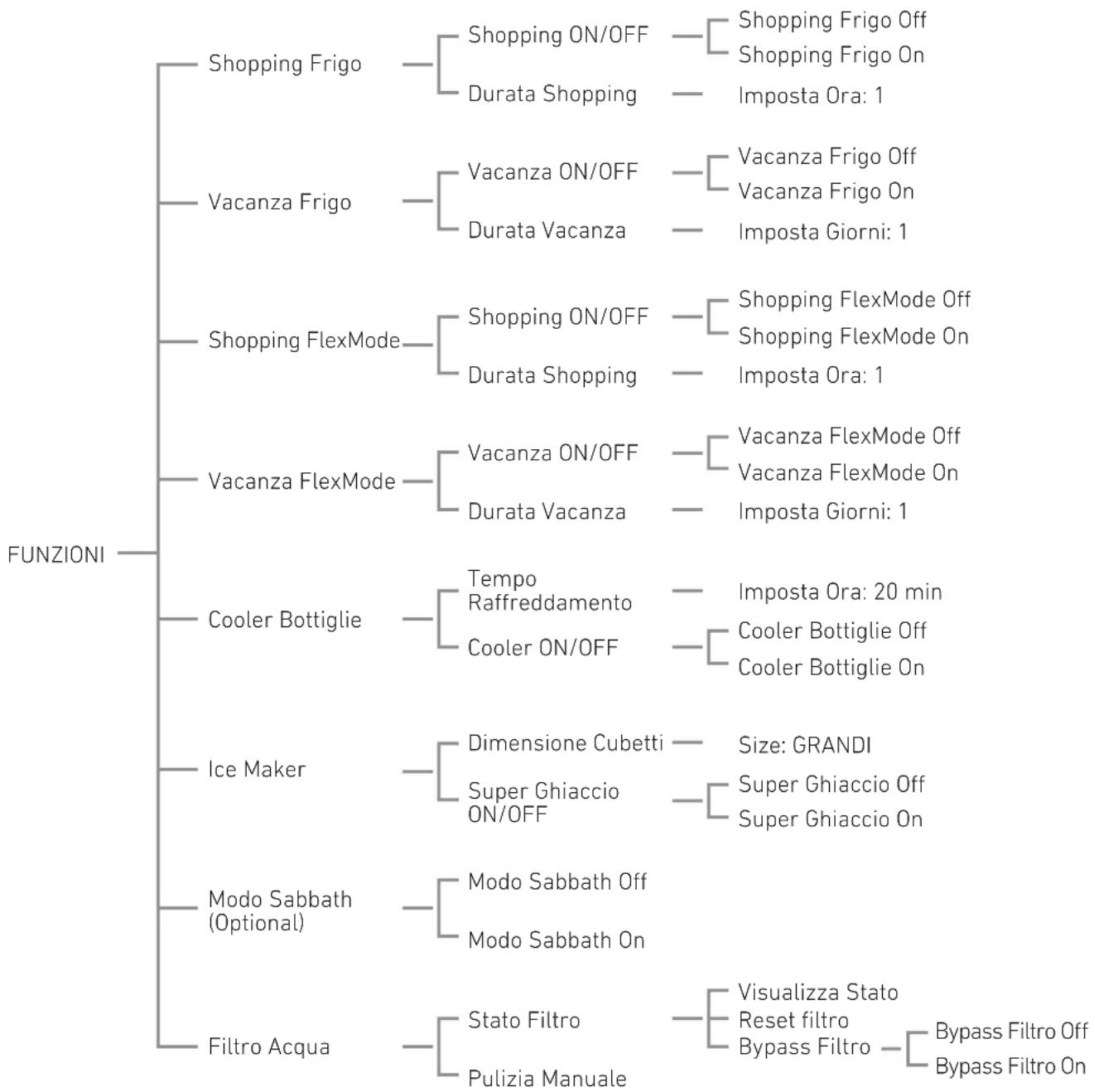

3.1 Funzioni.... 2

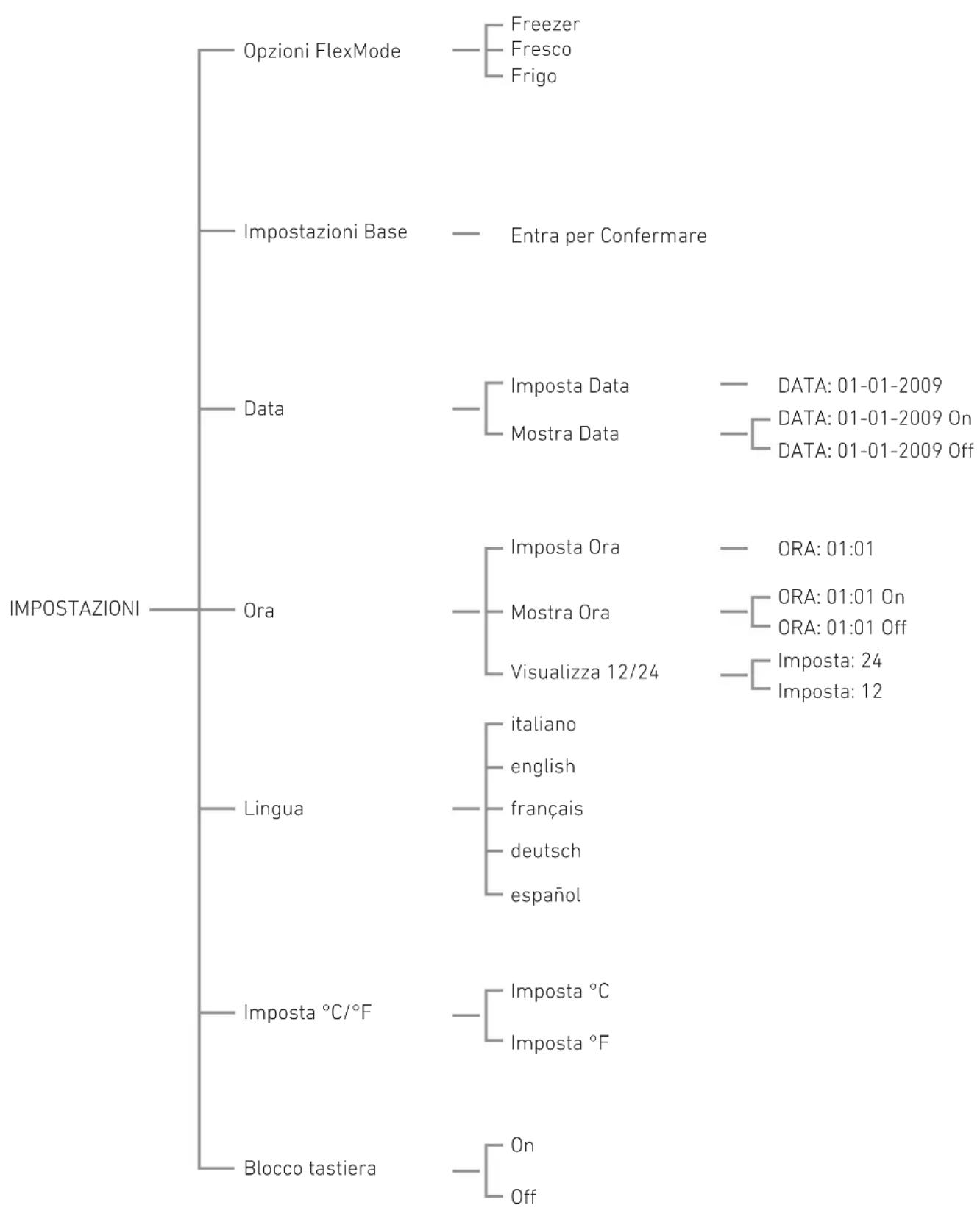

3.2 Impostazioni.... 2

1.1 Avvertenze di sicurezza e potenziale pericolo

Se questa apparecchiatura sostituisce un'altra già esistente che deve essere messa da parte o smaltita, assicurarsi che essa non diventi una pericolosa trappola per i bambini, tagliando da questa il cavo di alimentazione e rendendo impossibile la chiusura della porta. Usare la stessa cautela alla fine del ciclo di vita della nuova apparecchiatura.
Questa apparecchiatura è progettata per raffreddare bevande e cibi ed è destinata all'utilizzo domestico.
L'apparecchiatura deve essere installata seguendo le istruzioni riportate nella Guida all'installazione in particolare vanno mantenute libere da ostruzioni le aperture di ventilazione dell'apparecchiatura o nella struttura ad incasso.
L'apparecchiatura è dotata di un sistema di illuminazione a luce concentrata con lampade Led. Non guardare all'interno delle lampade quando sono accese per evitare possibili danni alla vista.
Questa avvertenza è riportata anche sull'etichetta incollata all'interno della porta del frigorifero.
Quando il freezer è in funzione non toccare le superfici interne in acciaio con le mani umide o bagnate, in quanto la pelle potrebbe attaccarsi alle superfici particolarmente fredde.
Non usare apparecchi elettrici di alcun tipo all'interno degli scomparti per la conservazione dei cibi.
Durante il riposizionamento dei ripiani non avvicinare le dita alla guida di scorrimento del ripiano.
Non posizionare contenitori di liquidi infiammabili nelle vicinanze dell'apparecchiatura.
Spegnere completamente l'apparecchiatura staccandola dalla presa della corrente durante operazioni di pulizia. Se la spina non è facilmente raggiungibile è opportuno scollegare l'interruttore omnipolare relativo alla presa cui l'apparecchiatura è collegata.
I componenti dell'imballaggio possono essere pericolosi per i bambini: non permettere loro di giocare con sacchetti, films plastici e polistirolo.
Qualsiasi riparazione deve essere effettuata da un tecnico qualificato.
Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
Non danneggiare i tubi del circuito refrigerante dell'apparecchio.

Non introdurre nell'apparecchio bombolette spray o recipienti che contengano propellenti o sostanze infiammabili.
La quantità di gas refrigerante contenuta nel vostro apparecchio è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione.
Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolo per l'utente e danni all'apparecchio.

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato.

È consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.

1.2 Nell'impiego quotidiano

Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica!
Non utilizzare o ggetti appuntiti o affilati per rimuovere gli strati di brina o ghiaccio. E' possibile danneggiare i raccordi del circuito refrigerante, che rende inservibile l'apparecchio.

Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi.

Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno.
Per la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina.
Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale.
Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose.
Non ostruire le aperture di passaggio dell'aria di aereazione dell'apparercchio.
Permettere l'uso dell'apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione.

Simbologia utilizzata nel manuale:

Nota

suggerimenti per un corretto utilizzo dell'apparecchiatura

Importante

Indicazioni per evitare danni all'apparecchiatura

Attenzione

indicazioni per evitare lesioni alla persona

1.3 Rispetto per l'ambiente

Prestare particolare attenzione alle corrette modalità di smaltimento di tutti i componenti dell'imballo.
L'apparecchiatura non deve essere smaltita con i rifiuti urbani. Informarsi presso i centri di raccolta locali per lo smaltimento dei materiali riciclabili.
In caso di smaltimento tagliare il cavo di alimentazione e rendere impossibile la chiusura della porta.
Durante lo smaltimento, evitare danni al circuito refrigerante.
L'apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, sostanze nocive per lo strato di ozono atmosferico.

1.4 Pulizia, sanificazione e manutenzione distributore ghiaccio e/o acqua (se presente)

La non osservazione delle indicazioni riportate per la sanificazione può pregiudicare la sicurezza igienica dell'acqua erogata.

Al primo utilizzo dell'apparecchio e dopo ogni sostituzione del filtro si consiglia di far scorrere l'acqua all'interno del circuito utilizzando la funzione "Pulizia Manuale" e di eliminare il ghiaccio prodotto nelle prime 24 ore.

Dopo un periodo di non utilizzo del distributore d'acqua superiore a 4/5 giorni, si consiglia di effettuare un lavaggio del circuito eliminando il primo litro d'acqua.

Riposizionare l'erogatore estraibile dell'acqua (se presente) solo con mani igienicamente pulite.
Si consiglia per una pulizia periodica del contenitore o cassetto cubetti di ghiaccio di utilizzare solo acqua potabile.
Il filtro deve essere sostituito obbligatoriamente quando segnalato dal pannello comandi o dopo un periodo di non utilizzo del sistema distribuzione ghiaccio/acqua superiore a 30 giorni.
Si raccomanda ad ogni sostituzione del filtro una sanificazione del sistema di distribuzione ghiaccio e/o acqua impiegando soluzioni disinfettanti idonee per materiali a contatto con alimenti (a base di ipoclorito di sodio), che non alterino le caratteristiche dei materiali. Sciacquare con almeno 2 litri d'acqua prima dell'uso.
La sostituzione delle parti del distributore di ghiaccio ed acqua deve essere effettuata con componenti originari, forniti dal Costruttore.
Gli interventi tecnici devono essere effettuati solo da personale qualificato o dal Servizio Assistenza Tecnica.

2.1 Installazione

Assicuratevi che l'installazione sia effettuata correttamente, rispettando tutte le indicazioni riportate nella specifica guida di installazione fornita con l'apparecchiatura.

Attenzione

Eseguire l'allacciamento idraulico assolutamente prima di quello elettrico.

2.2 Collegamento alla rete idrica

I modelli dotati di dispositivo per la produzione di cubetti di ghiaccio (Ice Maker) richiedono il collegamento alla rete idrica domestica.

Esso va realizzato utilizzando il nuovo tubo di carico acqua con filetto da 3 ^1/4 " fornito in dotazione.

La pressione in rete deve essere compresa tra 0.05 MPa e 0.5 MPa (tra 0.5 bar e 5 bar).

Pressioni di esercizio diverse possono portare a malfunzionamenti o a perdite nel circuito idraulico.

L'apparecchiatura va alimentata solo con acqua potabile.

Attenzione

L'apparecchiatura va alimentata solo con acqua potabile.

Attenzione

Assicuratevi che l'installazione sia effettuata correttamente, rispettando tutte le indicazioni riportate nello specifico manuale di installazione fornito con l'apparecchiatura.

Attenzione

Non tentare di utilizzare un adattatore filettato da giardino o un tubo di alimentazione intrecciato, esso rovina le filettature della connessione acqua sull'apparecchio.

2.3 Collegamento alla rete elettrica

L'apparecchiatura è dotata di una spina del tipo Schuko da 16A e deve essere collegata alla rete elettrica attraverso una corrispondente presa Schuko. Non utilizzare prolunghe e/o adattatori multipli per il collegamento.

Non utilizzare prolunghe e/o adattatori multipli per il collegamento.

2.4 Refrigerante

Fare attenzione a non danneggiare il circuito refrigerante.

Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.

Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.

7010 W021

3.1 Per conoscere bene il vostro Bertazzoni

Congratulazioni per aver acquistato il vostro nuovo Bertazzoni: da oggi potrete utilizzare il nostro innovativo sistema di conservazione, che vi permetterà di preservare nel migliore dei modi gli alimenti che desiderate.

Questo Manuale Utente risponderà alla maggior parte delle vostre domande circa le caratteristiche del prodotto e del suo funzionamento.

Qualora abbiate bisogno di ulteriori informazioni non esitate a contattare il Centro di Assistenza Tecnica al:

nostro numero verde

800 927 987

con un'email a [e-mail]
attraverso il nostro sito

www.universal.bertazzoni.com

Importante

Prima di chiamare prendete nota del numero di serie dell'apparecchiatura sulla targa matricola che si trova in basso a sinistra sul telaio dell'apparecchiatura.

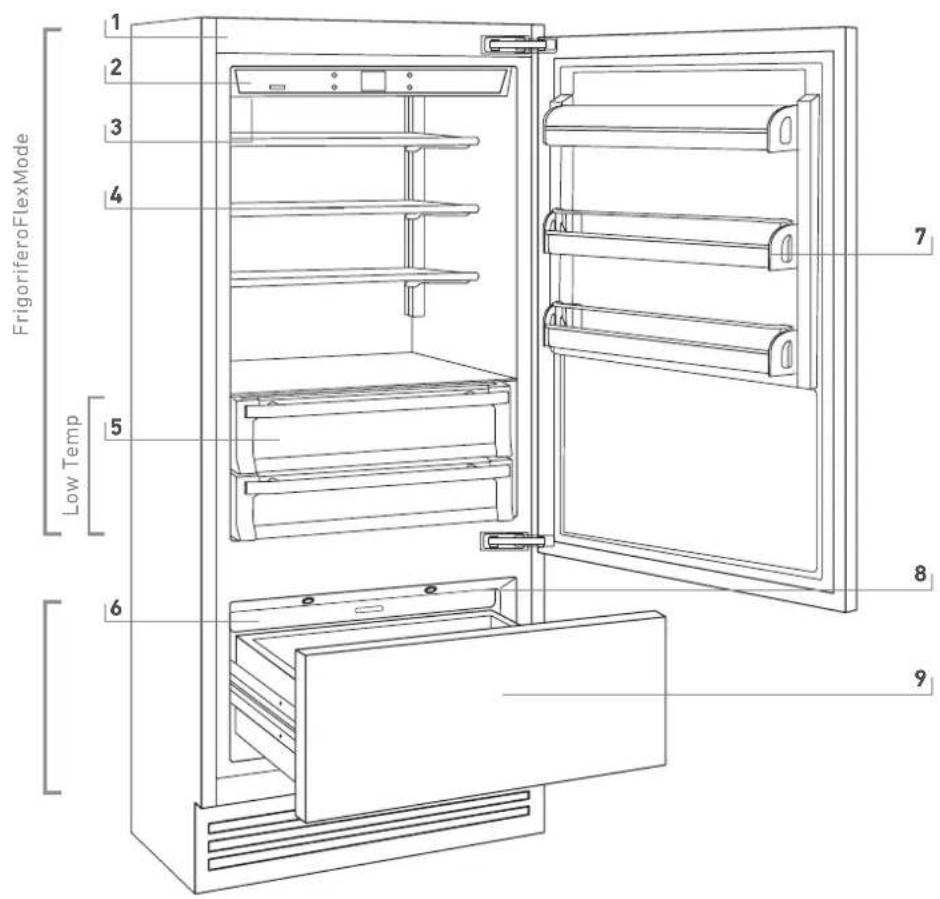

3.2 Componenti principali

1 Struttura in acciaio inox con finiture in alluminio
2 Pannello comandi interattivo
3 Filtro acqua (*)
4 Sistema riposizionamento ripiani brevettato
5 Vano Fresco ad umidità controllata
6 Produttore ghiaccio automatico (*)
7 Capienti balconcini porta
8 Illuminazione a Led
9 Cassettone freezer trasformabile in vano frigorifero o vano Fresco (funzionalità FlexMode)
(*) su alcuni modelli

3.3 Controllo elettronico

L'innovativo sistema di controllo elettronico messo a punto da Bertazzoni mantiene costante la temperatura dei vani e la visualizza sul display del pannello di controllo; consente inoltre l'interazione dell'utente con il sistema di controllo, tramite l'impostazione personalizzata delle diverse funzioni e l'invio di messaggi sonori e/o visivi, qualora si verificassero anomalie nel funzionamento dell'apparecchiatura.

3.4 Pannello di controllo principale

1 2 3 4 5 6 7 8 9

ON/OFF

Unit

Permette lo spegnimento completo e l'accensione dell'apparecchiatura (agire su di esso per 3 secondi).

FRIDGE

Fridge

Permette lo spegnimento e l'accensione del solo vano frigorifero (agire su di esso per 3 secondi).

MENU

Menu Permette l'accesso al menù delle funzioni dell'apparecchiatura

Up/down Fridge

Tramite lo sfioramento dei tasti Up (su) e Down (giù) è possibile variare la temperatura già impostata per il frigorifero e muoversi all'interno del menù interattivo.

Display

Visualizza le temperature dei vani frigorifero e freezer, la data e l'ora, le funzioni Menu ed i messaggi visivi.

Tramite lo sfioramento dei tasti Up/Down è possibile variare la temperatura preimpostata a seconda delle scelte di utilizzo del vano (freezer, frigorifero o Fresco) e muoversi all'interno del menù interattivo.

SELECT

Enter

Permette di confermare l'attivazione o la disattivazione delle selezioni operate attraverso Menu.

ICE

Ice maker Permette di attivare o disattivare la produzione automatica di ghiaccio.

ALARM

Alarm

Lampeggia per segnalare eventuali anomalie di funzionamento, evidenziate anche attraverso un avviso sonoro, disattivabile attraverso lo sfioramento del tasto

4.1 Accensione e spegnimento

Prima accensione

Quando l'apparecchiatura è collegata alla rete elettrica ma non è stata ancora accesa viene visualizzato sul display il messaggio

Stand by

Per accendere tutti i vani dell'apparecchiatura agire per 3 secondi sul tasto Unit Ⓤ.

Alla prima accensione il vano FlexMode è predisposto nella funzionalità Freezer.

Spegnimento vano FlexMode

Può essere spento solo attraverso lo spegnimento completo dell'apparecchiatura.

Agire per 3 secondi sul tasto Unit ⏻.

Riaccensione

Agire nuovamente sugli stessi tasti per la riaccensione.

Il vano Freezer rimane sempre acceso e non può essere spento se non attraverso lo spegnimento completo dell'apparecchiatura.

Agire per 3 secondi sul tasto Unit ⏻.

Spegnimento per lunghi periodi

Durante periodi di assenza molto lunghi è consigliabile spegnere il frigorifero agendo sul tasto Unit Ⓤ per 3 secondi e staccando la spina o agendo sull'interruttore omnipolare che lo alimenta.

Svuotarlo di tutto il suo contenuto, pulirlo ed asciugarlo e lasciare le porte ed i cassetti parzialmente aperti per evitare la formazione di cattivi odori.

Se alla prima accensione non appare la scritta Stand-by, ma appaiono altre scritte, significa che l'apparecchiatura ha già iniziato la procedura di raffreddamento.

Durante la prima accensione non sarà possibile utilizzare il menù Menu per un'eventuale modifica delle preimpostazioni di fabbrica fino al raggiungimento della temperatura preimpostata. È possibile tuttavia regolare da subito l'ora e la data, parametri comunque necessari per attivare alcune funzioni speciali.

Ad ogni accensione l'apparecchiatura esegue una procedura di autodiagnosi della durata di 3 minuti prima di avviarsi completamente.

Se si spegne solo il vano Frigorifero o il vano Fresco, il relativo ventilatore continua a funzionare autonomamente per prevenire la possibile formazione di odori e muffe.

Prima di spegnere per un periodo lungo l'intera apparecchiatura, rimuovere tutti gli alimenti conservati e lasciare le porte ed i cassetti aperti per evitare il formarsi di cattivi odori e muffe.

4.2 Come regolare la temperatura secondo le diverse esigenze

Ogni modello è attentamente testato prima di lasciare la fabbrica e regolato in modo tale da assicurare alte prestazioni e consumi ottimali.

Di norma non è quindi necessario modificare tale impostazione.

Si possono comunque, in funzione di particolari esigenze, reimpostare le temperature come segue:

Vano frigo

da +2°C a +8°C (da 35.6°F a 46,4°F), la temperatura consigliata e preimpostata è di +5°C (41°F).

Per la regolazione sfiorare i tasti Up/Down

Al primo sfioramento apparirà nel display la temperatura impostata. Per modificarla sfiorare ancora i tasti fino al raggiungimento della temperatura desiderata.

Vano Freezer da -15°C a -22°C (da 5°F a -7,6°F), la temperatura consigliata e preimpostata è di -18° (0°F).

Per la regolazione sfiorare i tasti Up/Down

Al primo sfioramento apparirà nel display la temperatura impostata. Per modificarla sfiorare ancora i tasti fino al raggiungimento della temperatura desiderata.

Nel caso il vano venga usato come vano frigorifero o come vano Fresco (funzione FlexMode) le temperature consigliate e preimpostate saranno quelle corrispondenti ai rispettivi vani.

La temperatura visualizzata può variare leggermente rispetto a quella impostata in seguito alla continua apertura delle porte o all'inserimento di alimenti a temperatura ambiente o in grandi quantità.

Possono essere necessarie dalle 6 alle 12 ore per raggiungere la temperatura selezionata.

4.3 Attivazione dell'Ice Maker (optional)

Il tasto Ice Maker 📌posizionato sul pannello di controllo principale, permette l'attivazione del fabbricatore automatico di ghiaccio.

Quando questo è in funzione il tasto è illuminato. Prima di attivare l'Ice Maker per la prima volta assicurarsi che la cartuccia filtro dell'acqua sia stata installata ed eseguire un lavaggio iniziale del circuito idraulico. A tale scopo sfiorare contemporaneamente i tasti Enter √ e Ice Maker 🌐 Dopo qualche minuto l'Ice Maker può essere attivato.

Non attivare l'Ice Maker se l'apparec-chiatura non è collegata alla rete idrica.

4.4 Segnali informativi e di anomalia sul display

Un sistema di controllo integrato fornisce informazioni attraverso segnali luminosi o messaggi testuali visualizzati sul display.

Il segnale informativo viene visualizzato sempre con un testo fisso mentre il segnale di anomalia viene visualizzato con testo lampeggiante.

Il segnale sonoro che accompagna alcuni dei segnali di anomalia può essere disattivato sfiorando il tasto Alarm 📍 sul pannello di controllo principale.

L'elenco dei segnali di anomalia è riportato alla fine di questo manuale.

5.1 Personalizzazione e impostazione lingua

Per evitare la modifica accidentale delle impostazioni, la tastiera si blocca automaticamente dopo un certo periodo di tempo e sul display appare il messaggio "blocco tastiera". Per riattivarla premere contemporaneamente i tasti Menu ⚠ e Down Fridge ⚡ per almeno 3 secondi oppure premere solo il tasto Menu ⚠ sempre per 3 secondi. Il blocco tastiera può essere disattivato attraverso la funzione specifica nel menu Settings.

È possibile personalizzare il funzionamento del Vostro Bertazzoni per adattarlo alle diverse esigenze di utilizzo, reimpostando i parametri principali (Setting) o attivando funzioni speciali (Functions).

Le funzioni vengono visualizzate sul display principale sfiorando il tasto Menu ⚠. I tasti Up/Down ^ permettono lo scorrimento delle funzioni disponibili, che vengono selezionate sfiorando il tasto Enter √; il display visualizzerà lo stato attuale della funzione.

Sempre attraverso i tasti Up/Down ci si può muovere all'interno della funzione selezionata, attivandola o disattivandola sfiorando il tasto Enter √. Una volta confermata la funzione, il display visualizzerà automaticamente il menù principale per scegliere altre funzioni.

In qualsiasi momento è possibile ritornare alla scelta precedente attraverso il tasto Menu ▲.

La lingua dei messaggi che appaiono sul display può essere reimpostata operando come segue: Accedere al menù sfiorando il tasto Menu ⚙, attraverso i tasti Up/Down ⏻ selezionare Settings (Impostazioni), quindi confermare attraverso il tasto Enter ⏻. Selezionare quindi la funzione Language (Lingua) e la lingua desiderata.

5.2 Funzioni speciali attivabili attraverso il Menu

Per utilizzare le funzioni speciali, selezionare il tasto Menu ⚙ e attraverso il tasto Up/Down ◀ accedere al menu confermando la scelta Funzioni.

Shopping Frigo

La funzione abbassa la temperatura Frigo a +2°C (35,6°F) per 12 ore, per permettere un più veloce raffrescamento degli alimenti appena acquistati e riposti. Allo scadere delle 12 ore la funzione si disattiva automaticamente, con il ripristino della temperatura precedentemente impostata.

È possibile programmare in anticipo l'attivazione della funzione.

Dopo un'interruzione prolungata di corrente è necessario riattivare la funzione.

Come attivare

Funzioni → √ → ^ Shopping Frigo → √ → ^
Shopping Frigo ON/OFF → √ → ^
Shopping Frigo ON → √

Per disattivare

Funzioni → √ → ^ Shopping Frigo → √ → ^
Shopping Frigo ON/OFF → √ → ^
Shopping Frigo OFF → √

Per programmare in anticipo l'attivazione

Funzioni → √ → ^ shopping Frigo → √ → ^
Durata shopping → √ → ^ Imposta Dra: I → ^ → √

È possibile programmare con un anticipo tra 1 e 12 ore.

Le varie modalità Shopping aiutano il raffreddamento nel Frigorifero e nel FlexMode all'introduzione di un carico di alimenti freschi che possono essere stati riscaldati durante il trasporto.

Questa modalità può anche essere efficace nel mantenere temperature nel vano quando sono previste aperture di cassetti e porta superiore.

Vacanza frigo

La funzione (raccomandata in caso di assenze prolungate in quanto consente un sensibile risparmio di energia) porta la temperatura del vano frigo a +14°C (57.2°F).

È possibile programmarne la durata, oppure può essere disattivata manualmente al rientro dopo il periodo di assenza. La funzione rimane attiva anche se durante il periodo di assenza si verifica un'interruzione prolungata di corrente.

Come attivare

Funzioni → √ → ^ Vacanza Frigo → √ → ^
Uacanza Frigo ON/OFF → √ → ^
Uacanza Frigo ON → √

Per disattivare al rientro della vacanza

Funzioni → √ → ^ Uacanza Frigo → √ → ^
Uacanza Frigo ON/OFF → √ → ^
Uacanza Frigo OFF → √

Per programmare la durata

Funzioni → √ → ^ Vacanza Frigo → √ → ^
Durata Vacanza → √ → ^ Imposta Giorni: I → √

È possibile programmare un periodo da 1 a 90 giorni.

Shopping FlexMode

La funzione deve essere attivata almeno 24 ore prima dell'inserimento nel FlexMode di alimenti a temperatura ambiente o qualche ora prima dell'inserimento di alimenti già congelati che hanno subito un moderato innalzamento della temperatura.

La funzione si disattiva automaticamente allo scadere del periodo di funzionamento programmato. È possibile programmare in anticipo l'attivazione della funzione.

Dopo un'interruzione prolungata di corrente è necessario riattivare la funzione. È possibile programmare con un anticipo tra 1 e 12 ore.

Come attivare

Per programmare in anticipo l'attivazione

Funzioni → √ → ^ shopping FlexMode → √ → ^
Durata Shopping → √ → ^ Imposta Ora: I → ^ → √

Vacanza FlexMode

La funzione (raccomandata in caso di assenze prolungate in quanto consente un sensibile risparmio di energia) porta la temperatura del vano FlexMode a - 18°C (46.4°F) se il vano è impostato come Freezer e a +14°C (57.2°F) se il vano è impostato come frigorigero.

La funzione non è attivabile se il vano è impostato come Fresco. La funzione resta attiva anche se si presenta un lungo periodo di interruzione della corrente.

È possibile programmare un periodo da 1 a 90 giorni.

Come attivare

Funzioni → √ → ⬇ Uacanza FlexMode → √ → ⬇ Uacanza FlexMode ON/OFF → √ → ⬇ Uacanza FlexMode ON → √

Per disattivare al rientro dalla vacanza

Funzioni → √ → ⬇ Uacanza FlexMode → √ → ⬇ Uacanza FlexMode ON/OFF → √ → ⬇ Uacanza FlexMode OFF → √

Per programmare la durata

Funzioni → √ → ^ Vacanza FlexMode → √ → ^ Durata Vacanza → √ → ^ Imposta Giorni: I → √

Cooler Bottiglie

La funzione può essere attivata quando si ha la necessità di raffreddare bevande in tempo breve, ponendole all'interno del vano Freezer.

È possibile selezionare una durata del tempo di raffreddamento tra 1e 45 minuti. Un segnale sonoro segnalerà il raggiungimento della temperatura ottimale. Dopo il prelievo delle bevande disattivare il segnale sonoro sfiorando il tasto Alarm 📄.

Come attivare

Funzioni → √ → ^ Cooler Bottiglie → √ → ^ Cooler Bottiglie ON/OFF → √ → ^ Cooler Bottiglie ON → √

Per disattivare

Funzioni → √ → ^ Cooler Bottiglie → √ → ^ Cooler Bottiglie ON OFF → √ → ^ Cooler Bottiglie OFF → √

Per programmare la durata

Funzioni → √ → ^ Cooler Bottiglie → √ → ^ Tempo Raffredd. → √ → Imposta Or a 20 min → ^ → √

Ice Maker (optional)

La funzione Ice Maker permette di selezionare la dimensione dei cubetti di ghiaccio, scegliendo tra Large (impostazione base) e Medium, e di attivare la funzione SuperIce, che aumenta la quantità di ghiaccio prodotta.

La funzione Superlce si disattiva automaticamente dopo 24 ore.

Per ottenere cubetti grandi

Per ottenere cubetti medi

Come attivare la funzione SuperGhiaccio

Funzioni → √ → ^ Ice Maker → √ → ^ SuperGhiaccio ON/OFF → √ → ^ SuperGhiaccio ON → ^ → √

Per disattivare

Funzioni → √ → ^ Ice Maker → √ → ^ Superghiaccio ON/OFF → √ → ^ Superghiaccio OFF → ^ → √

Modo Sabbath (Optional)

La funzione consente di rispettare alcune osservanze religiose prescriventi che il funzionamento dell'apparecchiatura non venga influenzato dall'apertura delle porte (il funzionamento termostatico, l'illuminazione interna e la fabbricazione del ghiaccio sono disattivati).

Come attivare la funzione SuperGhiaccio

Funzioni → √ → ⬇ Modo sabbath → √ → ⬇ Modo sabbath ON/OFF → √ → ⬇ Modo sabbath ON → √

Per disattivare

Funzioni → √ → ⬇ Modo Sabbath → √ → ⬇ Modo Sabbath ON/OFF → √ → ⬇ Modo Sabbath OFF → √

Filtro Acqua

La funzione Filtro Acqua permette di visualizzare esattamente la quantità di acqua filtrata, in litri, e il tempo che resta prima dell'esaurimento del filtro.

Come controllare lo stato del filtro

Funzioni → √ → ∧ Filtro Acqua → √ → ∧ Stato Filtro → √ Visualizza Stato → √ Enter > Conferma → √

Vengono indicati i giorni e i litri che restano prima dell'esaurimento del filtro.

Reset Filtro

La funzione Reset Filtro azzera il conteggio della quantità di acqua filtrata e del tempo trascorso dall'ultima sostituzione. È necessario azzerare il conteggio ad ogni sostituzione della cartuccia. In alternativa premere per 5 secondi il tasto Enter √.

Come azzerare il conteggio dell'acqua filtrata

Funzioni → √ → ^ Filtro Acqua → √ → ^ Stato Filtro → √ → ^ Reset Filtro → √ Enter > Conferma → √

Bypass Filtro

Questa funzione viene attivata quando non si ha la necessità di filtrare l'acqua in quanto si dispone già di acqua di ottima qualità dall'impianto idraulico domestico.

Come attivare il Bypass del filtro

Funzioni → √ → ^ Filtro Acqua → √ → ^ Stato Filtro → √ → ^ Bypass Filtro → √ → ^ Bypass Filtro ON → √

Come disattivare il Bypass del filtro

Funzioni → √ → ^ Filtro Acqua → √ → ^ Stato Filtro → √ → ^ Bypass Filtro → √ → ^ Bypass Filtro OFF → √

Pulizia Manuale Filtro Acqua

Se la produzione di ghiaccio è stato disattivato o non utilizzato per un lungo periodo, si consiglia di eseguire una funzione di pulizia manuale per pulire l'acqua che è rimasta nel sistema durante questo periodo. Ripetere l'operazione fino a quando l'acqua è pulita. Prima di procedere è importante spegnere l'ice maker agendo sul tasto ^99 .

Come effettuare la pulizia manuale dei filtro

Funzioni → √ → ^ Filtro Acqua → √ → ^ Pulizia Manuale → √ Enter > Conferma → √

Ripetere l'operazione fino a quando l'acqua non sarà pulita.

Posizionare correttamente sotto l'Ice Maker la bacinella ghiaccio o un recipiente adeguato alla raccolta dell'acqua, quindi richiudere il cassetto. Al termine lavare la bacinella.

5.3 Impostazioni di base del Menu

Selezionare il tasto Menu ▲e attraverso il tasto Up/Down ◀ scegliere Settura

Opzioni FlexMode

Il vano freezer può, all'occorrenza, esser fatto funzionare come vano frigo o come vano Fresco, e quindi operare con le temperature più adatte per tali vani.

Come scegliere la funzionalità Frigo

Impostazioni → √ → ^ ∨ Opzioni FlexMode → √ → ^ ∨ Frigo → √ Enter > Conferma → √

Come scegliere la funzionalità Fresco

Impostazioni → √ → ⬇ Opzioni FlexMode → √ → ⬇ Fresco → √ Enter > Conferma → √

Come ripristinare la funzionalità Freezer

Impostazioni → √ → ⬇ Opzioni FlexMode → √ → ⬇ Freezer → √ Enter > Conferma → √

Impostazioni Base

Offre la possibilità di ripristinare le regolazioni di base impostate in fabbrica annullando ogni modifica effettuata successivamente.

Ripristino delle impostazioni di base

Impostazioni → √ → ^ Impostazioni Base → √ Enter > Conferma → √

Importante

se si ripristinano le “impostazioni di base” è necessario riattivare la scelta di funzionamento del vano FlexMode in caso fossero precedentemente impostate come Frigo o Fresco.

DATA

Imposta Data

Il display visualizzerà la data come dd:mm:yy (giorno:mese:anno), il gg sarà lampeggiante. Con i tasti Up/Down ◆ modificare l'impostazione, confermare con Enter √ per passare all'impostazione successiva; alla conferma dell'anno la data sarà impostata.

Come impostare la data

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Data} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Imposta Data}\\rightarrow \checkmark \text {DATA: 01 - 01 - 2009} \rightarrow \checkmark\end{array} $$

Mostra Data

Con questa funzione è possibile disattivare/attivare la visualizzazione della data dal display.

Come attivare la data

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Data} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Mostra Data}\\rightarrow \checkmark \rightarrow \hat {\bigvee} \text {DATA: 01 - 01 - 2009 ON} \rightarrow \checkmark\end{array} $$

Come disattivare la data

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Data} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Mostra Data}\\rightarrow \checkmark \rightarrow \hat {\bigvee} \text {DATA: 01 - 01 - 2009 ON} \rightarrow \checkmark\end{array} $$

ORA

Imposta Ora

Il display visualizza l'ora e i minuti come hh:mm e con hh: lampeggiante.

Con i tasti Up/Down ⬇ può essere modificata l'impostazione che va quindi confermata attraverso il tasto Enter √ per passare all'impostazione successiva; alla conferma dei mm: l'ora sarà impostata.

Come impostare l'ora

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Ora} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Imposta Ora}\\rightarrow \checkmark \text {ORA:01:01} \rightarrow \checkmark\end{array} $$

Set 12/24

Con questa funzione si sceglie la visualizzazione a 12 o 24 ore.

Come impostare la visualizzazione a 12 h

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Ora} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Visualizza 12 / 24}\\rightarrow \checkmark \rightarrow \hat {\vee} \text {Set: 12} \rightarrow \checkmark\end{array} $$

Come impostare la visualizzazione a 24 h

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Ora} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Uisualizza 12 / 24}\\rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Set: 24} \rightarrow \checkmark\end{array} $$

Mostra Ora

Con questa funzione è possibile attivare/disattivare la visualizzazione permanente dell'ora.

Come attivare l'ora permanente

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Ora} \rightarrow \checkmark \rightarrow \hat {\vee} \text {Mostra Ora}\\rightarrow \checkmark \rightarrow \hat {\vee} \text {ORA: 01:01 ON} \rightarrow \checkmark\end{array} $$

Come disattivare l'ora permanente

$$ \begin{array}{l}\text {Impostazioni} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Ora} \rightarrow \checkmark \rightarrow \hat {\bigvee} \text {Mostra Ora}\\rightarrow \checkmark \rightarrow \hat {\bigvee} \text {ORA: 01:01 OFF} \rightarrow \checkmark\end{array} $$

LINGUA

Permette di scegliere la lingua nella quale visualizzare i messaggi del display.

Italiano

$$ \text { Impostazioni } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Lingua } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Italiano } \rightarrow \checkmark $$

English

$$ \text { Impostazioni } \rightarrow \checkmark \rightarrow \bigwedge_ {\checkmark} \text { Lingua } \rightarrow \checkmark \rightarrow \bigwedge_ {\checkmark} \text { English } \rightarrow \checkmark $$

French

$$ \text { Impostazioni } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Lingua } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Français } \rightarrow \checkmark $$

German

$$ \text { Impostazioni } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Lingua } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Deutsch } \rightarrow \checkmark $$

Spanish

$$ \text { Impostazioni } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Lingua } \rightarrow \checkmark \rightarrow \bigwedge_ {\vee} \text { Espanol } \rightarrow \checkmark $$

Imposta °C/°F

Questa funzione permette la visualizzazione della temperatura in gradi Centigradi o gradi Fahrenheit. Normalmente l'apparecchiatura è impostata per la visualizzazione in gradi centigradi.

Come impostare in gradi Centigradi

Impostazioni → √ → ^ Imposta °C/F → √ → ^

Imposta °C → √

Come impostare in gradi Fahrenheit

Impostazioni → √ → ^ Imposta °C/°F → √ → ^

Imposta 'F → √

Blocco tastiera

Con questa funzione è possibile attivare/disattivare il blocco tastiera

Come attivare

Funzioni → √ → ⬆Blocco Tastiera → √ → ⬆ON → √

Per disattivare

Funzioni → √ → ⬆ blocco Tastiera → √ → ⬆ OFF → √

6.1 Allestimento interno (posizionamento, regolazione, rimozione)

Cassetto

È semplicemente posizionato sulle guide di scorri- mento.

per rimuovere il cassetto svitare i due pomelli di fissaggio laterali, sollevarlo ed estrarlo.

Il cassetto FlexMode si rimuove con le stesse modalità del cassetto Fresco dopo aver svitato due pomelli di fissaggio laterali.

per togliere il cassetto FlexMode interno operare come per il cassettone.

Quando si sostituiscono i cassetti, accertarsi che il retro dei cassetti sia bloccato sotto le clip sulle guide di scorrimento.

Posizionata nella parte superiore del vano freezer, su alcuni modelli è fissato con dei pannelli di bloccaggio.

dopo l'estrazione assicurarsi di riposizionarla correttamente.

Non mettere mani o dita nelle prossimità dell'Ice Maker quando è in funzione.

Ripiani

I ripiani sono verticalmente scorrevoli e facilmente riposizionabili dall'utente operando come segue:

svitare leggermente il pomello di sicurezza posteriore.
sollevare la parte frontale del ripiano ed inclinarlo leggermente.

per rimuovere un ripiano farlo scorrere verso l'alto e quindi estrarlo.

Le mensole porta possono essere facilmente rimosse per la pulizia.

Afferrare la mensola ai lati e spingerla verso l'alto fino a sganciarla dalla sede e quindi tirarla verso l'esterno.
Rimontarla operando in modo inverso.

7.1 Attivazione ed utilizzo dell'Ice Maker

Note

Se il ghiaccio non viene utilizzato di frequente é consigliabile svuotare la vaschetta del ghiaccio una volta ogni 8-10 giorni.
Se il ghiaccio non viene utilizzato frequentemente, i vecchi cubetti perderanno limpidezza, avranno un sapore particolare e rimpiccioliranno.
È normale che alcuni cubetti si attacchino fra di loro.
l'Ice Maker si disattiva automaticamente se la funzione Vacation viene attivata.
Quando l'Ice Maker viene messo in funzione per la prima volta, si consiglia di svuotare il primo ghiaccio della bacinella al suo primo riempimento.
Se l'unità è rimasta spenta per un mese o più, è consigliabile effettuare un ciclo di lavaggio del filtro acqua.
Se ci fosse la necessità di chiudere il rubinetto generale, disattivare prima l'Ice Maker attraverso il Menu.
L'IceMaker si limiterà a produrre il ghiaccio se il vano FlexMode è impostato in modalità Freezer.
L'IceMaker continuerà a funzionare anche quando il contenitore del ghiaccio non è in posizione

Per attivare l'Ice Maker dopo l'installazione dell'apparecchiatura agire sul tasto Ice Maker ⓤ.

Va notato che occorreranno dalle 12 alle 24 ore prima di avere la produzione automatica di ghiaccio.

La produzione è di 10 cubetti per ciclo in circa 10 cicli nelle 24 ore.

Il rendimento dell'apparato dipende dalla temperatura impostata nel freezer, dalla temperatura ambiente e dalla frequenza di apertura delle porte. Se il frigorifero viene fatto funzionare senza essere collegato alla rete idrica, assicurarsi che l'Ice Maker sia disattivato attraverso il relativo tasto 📂.

L'Ice Maker produce ghiaccio fino al completo riempimento della bacinella e si ferma automaticamente al raggiungimento del livello massimo consentito.

Con la funzione Superlce, è possibile aumentare la quantità di ghiaccio prodotto in 24 ore, mentre con la funzione Set Cube Size si può scegliere la dimensione dei cubetti prodotti.

Il ghiaccio emette un odore insolito?

Il ghiaccio è un materiale poroso in grado di assorbire gli odori del suo ambiente. I cubetti di ghiaccio che sono rimasti a lungo nella vaschetta possono assorbire questi odori, rimanere incollati gli uni agli altri e gradualmente ridurre il loro volume.

Raccomandiamo di non utilizzare più tale ghiaccio. Altri metodi per impedire lo sviluppo di odori:

Pulire di tanto in tanto la vaschetta del ghiaccio con acqua calda. Assicurarsi di spegnere il dispenser del ghiaccio prima di pulire il serbatoio. Sciacquare bene e asciugare con un panno asciutto.
Verificare se il congelatore contiene cibo avariato o la cui data di conservazione è passata. Per evitare l'accumulo di odori, gli alimenti che in natura emettono odori devono essere conservati in confezioni ermetiche.
Il filtro d'acqua può essere sostituito in alcuni modelli.
In alcuni casi la qualità della connessione dell'acqua in casa dovrà essere controllata.

Rumori di funzionamento Rumori perfettamente normali

Ronzio: il gruppo frigorifero è in funzione. La ventola del sistema del ricircolo d'aria funziona.
Gorgoglio, scroscio e ronzio: derivano dal refrigerante, che scorre attraverso i tubi.
Scatto: il motore si accende o si spegne. La valvola montata di connessione d'acqua si apre o si chiude.
Rumore lieve: i cubetti di ghiaccio sono caduti nella vaschetta.

L'apparecchiatura è alimentata da due compressori indipendenti. È quindi normale avere sempre uno dei due compressori in funzione.

Attenzione Non porre assolutamente bottiglie o alimenti nella vaschetta ghiaccio per raffreddarli velocemente, evitando così di bloccare o danneggiare l'Ice Maker.

7.2 Filtro Acqua

Reset filtro acqua nel menu o premendo il tasto Enter √ per 5 secondi.

Il Filtro Acqua assicura un'ottima qualità dell'acqua per la produzione di cubetti di ghiaccio, per una quantità fino a 3.000 litri e per un tempo massimo di 12 mesi.

All'avvicinarsi del completo esaurimento del filtro apparirà il messaggio 'Replace Filter' sul display.

Sostituzione filtro

Il filtro si trova dietro al vetro smerigliato posto nella parte superiore del frigorifero.

Prima di cambiare il filtro disattivare l'Ice Maker premendo il pulsante IceMaker.

Tirare entrambe le levette poste nella parte frontale del vetro per sganciare il meccanismo di chiusura e tirare verso il basso il vetro, infine ruotare con attenzione la cartuccia filtro di un quarto di giro in senso antiorario fino a sganciarla dalla sede.

È normale che fuoriesca una piccola quantità di acqua.

Rimuovere il tappo alla nuova cartuccia ed inserirla nella sua sede ruotandola di un quarto di giro in senso orario fino al blocco, senza forzare.

Quindi accedere al Menu a selezionare la funzione "Manual Clean". Alla fine del ciclo di lavaggio togliere l'acqua dal cassetto ghiaccio ed asciugarlo.

7.3 Filtro dell'acqua per Ice Maker nelle colonne freezer

Le colonne freezer dotate di fabbricatori di ghiaccio automatici includono un kit filtro dell'acqua da montare esternamente.

Il collettore del filtro dell'acqua ed i collegamenti idrici devono essere preparati prima del posizionamento finale del frigorifero;

il collegamento idrico che collega il retro dell'apparecchio al kit del filtro deve essere in posizione prima di installare l'unità.

Il kit filtro deve essere installato in una posizione accessibile (come un armadio adiacente o sotto lo stesso) per consentire la sostituzione della cartuccia del filtro dell'acqua ogni anno.

Se si sceglie di non utilizzare il filtro dell'acqua (ad esempio collegando l'apparecchio a una fonte d'acqua già filtrata),

si consiglia di impostare la funzione "Filtro by-pass" su ON per evitare di ricevere promemoria per cambiare il filtro (che si non sta usando).

Per ulteriori dettagli e come accedere a questa impostazione di funzione, seguire le istruzioni a pagina 17 del manuale di istruzioni incluso:

"Come attivare il bypass del filtro".

8.1 Illuminazione

Per consentire una visione interna ottimale è previsto un sistema a LED che illumina direttamente diverse zone del vano frigo, dei cassetti Fresco e del cassetto Freezer.

Su alcuni modelli è inoltre previsto un sistema di illuminazione esterna notturno posto alla base dell'apparecchiatura.

In caso di anomalie e/o guasti del sistema di illuminazione è necessario rivolgersi esclusivamente al servizio di assistenza tecnica Bertazzoni.

9.1 Indicazioni generali

Il vostro Bertazzoni è progettato per assicurare temperature costanti ed appropriati livelli di umidità in tutti gli scomparti. Inoltre, il doppio sistema di refrigerazione fa sì che i cibi surgelati o il ghiaccio non si impregnino dell'odore dei cibi freschi e che l'umidità presente nel frigorifero non si congli formando della brina.

Tuttavia, per conservare bene tutti i vostri alimenti, non basta avere un ottimo frigorifero, è anche necessario conoscere le regole per la corretta conservazione del cibo.

Va tenuto presente che tutti gli alimenti inevitabilmente modificano le loro caratteristiche con il passare del tempo. Il loro cambiamento inizia molto tempo prima del consumo, in quanto essi contengo-

no, al loro interno, dei microrganismi che moltiplicandosi ne causano il deterioramento.

Questo è reso più rapido da manipolazioni, temperature di conservazione e condizioni di umidità inappropriate.

Vi raccomandiamo, quindi, di seguire le indicazioni di seguito riportate che vi consentiranno di utilizzare nel modo più razionale e sicuro il vostro frigoriferocongelatore e conservare a lungo e nel miglior modo possibile tutti i vostri alimenti.

Tenete presente che la zona Fresco o Low Temp è quella che consente la miglior conservazione dei cibi freschi più deperibili, in quanto assicura il mantenimento di una temperatura media più bassa con un giusto grado di umidità.

Accertatevi periodicamente che tutti gli alimenti si- ano in perfetto stato di conservazione. È spesso ab- bastanza chiaro quando un alimento è deteriorato, in quanto ammuffisce, prende un cattivo odore ed assume un aspetto sgradevole.

Tuttavia vi sono dei casi in cui tale condizione non è così evidente.

Se pensate che un alimento sia stato conservato troppo a lungo e che quindi possa essere avariato, non consumatelo e nemmeno assaggiatelo per il controllo, anche se vi sembra ancora buono, in quanto i batteri che provocano il deterioramento del cibo possono essere la causa di intossicazioni o di malesseri. Nel dubbio gettate via l'alimento.

9.2 Come mantenere la buona qualità del cibo da consumare

Quando fate la spesa

Osservate sempre le seguenti precauzioni:

Mettete i pacchetti contenenti carne cruda, pesce o pollame incontenitori idonei alla conservazione del cibo.
Acquistate la carne, il pollame ed il pesce per ultimi. Non lasciateli nella vostra auto calda dopo aver fatto la spesa.

Tenete nella vostra auto una borsa termica e usatela in caso di temperature molto elevate o di viaggi molto lunghi.

Controllate le date di produzione e di scadenza sugli alimenti per essere sicuri che siano freschi.
Fate molta attenzione quando comprate cibi freschi, compratene solamente una quantità da poter consumare in 1-2 giorni.
Lasciate a temperatura ambiente i cibi caldi per almeno due ore, prima di riporli nel frigorifero.

Quando riponete gli alimenti

Controllate le temperature di refrigerazione dei vari vani attraverso il pannello di controllo:

La temperatura del frigorifero deve essere di 8°C (46,4°F) od inferiori e la temperatura del freezer deve essere di -18°C (0°F).
Seguite le raccomandazioni riguardanti i tempi e le temperature di conservazione indicate nelle tabelle più avanti riportate.
Tenete la carne cruda, il pesce ed il pollame separati da altri alimenti ed evitate ogni possibilità di sgocciolio.
Quando sistemate la vostra carne, pesce o pollame, lasciateli nei pacchetti originali, a meno che questi non siano strappati e bucati.

Ripetute manipolazioni potrebbero introdurre batteri in questi alimenti.

Per conservare nel freezer è bene usare gli appositi contenitori per freezer.
Datate ed etichettate i pacchetti.

Porre attenzione a disporre correttamente gli alimenti sui ripiani in modo tale da non ostruire le aperture previste per la circolazione dell'aria fredda all'interno del vano.

Note

In alcuni casi di alta umidità ambientale o di alta umidità presente nelle verdure o cibi inseriti nel fresco è possibile notare la presenza di acqua nel fondo del vano fresco oppure di una leggera lastra di ghiaccio qualora la temperatura del vano fresco sia settata tra 0 e -2.

Questa condizione è assolutamente normale ed è generata dall'effetto alta umidità che i cassetti fresco devono sempre mantenere per garantire una prolungata durata dei vostri cibi.

L'acqua o il ghiaccio possono scomparire da soli in caso di abbassamento della percentuale di umidità nell'aria oppure è possibile asciugare con un panno l'acqua residua o diversamente in presenza di ghiaccio aumentare la temperatura fino a +2 e dopo una giornata rimuovere l'acqua e se non sufficiente spegnere il vano fresco per 12/24 ore e rimuovere l'acqua residua

Attenzione

Dopo un'interruzione prolungata di energia, al ripristino della corrente elettrica, un segnale sonoro indica che la temperatura del frigorifero ha superato la soglia di corretta temperatura di conservazione, mentre i display visualizzano per un minuto le temperature più alte rilevate all'interno dei vani, ciò per permettere all'utente di decidere come meglio utilizzare gli alimenti conservati.

Dopo un minuto i display riprenderanno a funzionare normalmente, mentre il tasto Alarm continuerà a lampeggiare; sfiorando il tasto Alarm sarà possibile visualizzare nuovamente le temperature più alte registrate.

ALIMENTI FRESCHI ZONA DI CONSERVAZIONE TEMPI

Carni crude

Grosso taglio Vano Fresco 4 giorni

Bistecche, pollame e selvaggina Vano Fresco 3 giorni

Carne Macinata Vano Fresco 1-2 giorni

Carpaccio Vano Fresco subito

Carni cotte

Bolliti e arrosti Vano Frigorifero 2 giorni

Ragù di carne Vano Frigorifero 6 giorni

Pesce

Pesce crudo e cotto Vano Fresco 2 giorni

Altro

Minestre, minestrone e brodo Vano Frigorifero 2 giorni

Paste Vano Frigorifero 2 giorni

Affettati aperti Vano Fresco 3 giorni

Formaggi freschi Vano Fresco 2-3 giorni

Formaggi stagionati ben protetti Vano Frigorifero alcuni mesi

Uova (fresche e non lavate) Vano Frigorifero 2 settimane

Scatolame aperto Vano Frigorifero 2-3 giorni

Verdure crude (in sacchetti forati) Vano Fresco 1 settimana

ALIMENTI CONGELATI	ZONA DI CONSERVAZIONE		TEMPI
Carni di manzo, vitello, agnello e capretto	Vano Freezer	(bistecche)	6-12 mesi
Carni di manzo, vitello, agnello e capretto	Vano Freezer	(carni con osso)	4-6 mesi
Carne di manzo macinata	Vano Freezer		1-2 mesi
Carni di maiale	Vano Freezer	(senza osso)	4-6 mesi
Carni di maiale	Vano Freezer	(con osso)	2-3 mesi
Carne di maiale macinata	Vano Freezer		1-2 mesi
Avanzi di carne	Vano Freezer		2-3 mesi

ALIMENTI CONGELATI ZONA DI CONSERVAZIONE TEMPI

Pollo e tacchino intero Vano Freezer 8-12 mesi

Oca, anatra e faraona Vano Freezer 4-8 mesi

Pesce Vano Freezer 1-2 mesi

Crostacei Vano Freezer 2-3 mesi

Cibi cotti Vano Freezer 1-2 mesi

Verdure

Vano Freezer 8-12 mesi

Frutta Vano Freezer 6-12 mesi

Dolci e torte

Vano Freezer 2-3 mesi

11.1 Cura e pulizia

Per la pulizia delle parti in acciaio usare un panno in microfibra e una spugnetta.

Nel passare il panno e la spugnetta seguire sempre il verso della satinatura dell'acciaio.

Di tanto in tanto, per ripristinare la lucentezza dell'acciaio, passare il panno in microfibra leggermente inumidito.

Non usare la spugnetta sui particolari in alluminio, quali, ad esempio, le maniglie ed i profili dei ripiani in vetro.

In particolare vanno mantenute libere da ostruzioni le aperture di ventilazione dell'apparecchiatura interne ed esterne.

Seguite scrupolosamente le istruzioni dettagliate che si trovano nel kit in dotazione e in nessun caso utilizzare prodotti abrasivi o metallici perché potrebbero rigare e danneggiare in modo permanente la finitura satinata dell'apparecchiatura.

Prima di eseguire qualsiasi operazione di pulizia disconnettere l'apparecchio dalla rete elettrica.

Porre attenzione a non danneggiare in qualsiasi modo il circuito refrigerante.

Attenzione

Va evitato l'uso di detergenti a base di cloro o simili che lo contengano (candeggina, ipoclorito, che dir si voglia).

Da evitare l'esposizione a sostanze corrosive come succo di limone, aceto, anticalcare, ed altre sostanze simili di utilizzo domestico.

11.2 Pulizia griglia di ventilazione, filtro e condensatore

Dietro la griglia di ventilazione frontale (posta nella parte bassa) si trova il condensatore.

Per la pulizia usare un aspirapolvere con spazzola morbida al massimo della potenza aspirante, passandolo sulle feritoie della griglia.

Nel caso di un significativo accumulo di polvere, la griglia di ventilazione può essere rimossa per consentire una pulizia più approfondita del condensatore.

Ogni 6 mesi compare sul display il messaggio "Check Cond.", pulire il condensatore e premere per 5 secondi il tasto Enter √ per il reset.

Operare nel modo seguente:

Spegnere l'apparecchiatura agendo sul tasto Unit del pannello comandi principale per 3 secondi circa.
Attendere circa 30 minuti perché il condensatore raggiunga la temperatura ambiente.
Rimuovere la griglia.
Pulire il condensatore in modo approfondito da ogni deposito di polvere come illustrato in figura avendo cura di non danneggiarlo.
Riavviare l'apparecchiatura agendo nuovamente per 3 secondi circa sul tasto Unit Ⓤ.

Le alette del condensatore sono taglienti, utilizzate adeguate protezioni per le mani e le braccia per pulire il condensatore in sicurezza.

11.3 Pulizia interna

Pulire le parti interne e le parti asportabili lavandole con una soluzione di acqua tiepida, pochissimo detersivo per piatti.

Risciacquate ed asciugate subito.

Si raccomanda di non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento.

Attenzione

Non usare acqua sulle parti elettriche, sulle luci e sui pannelli di controllo.

Attenzione

Va evitato l'uso di detergenti a base di cloro o simili che lo contenga (candeggina, ipoclorito, che dir si voglia).

Non mettete a contatto con l'acqua bollente le parti fredde in vetro.

Non lavate nessun particolare del frigorifero in lavastoviglie in quanto potrebbe danneggiarsi o deformarsi irreparabilmente

12.1 Guida alla risoluzione dei problemi

Se notate anomalie nel funzionamento della vostra apparecchiatura, utilizzate questa guida prima di chiamare il servizio assistenza: vi potrà aiutare a risolvere personalmente il problema o fornirà importanti informazioni da trasferire al servizio assistenza per assicurare un servizio più rapido ed efficace.

Messaggio nel display e allarmi sonori

Un problema di funzionamento viene di norma indicato dal display.

Problemi che non possono essere risolti dall'utente, vengono segnalati attraverso un codice di guasto. Tenere presente, tuttavia, che nei messaggi o allarmi potrebbero apparire per particolari condizioni d'uso o durante l'avviamento. In questi casi disattivare l'allarme sonoro premendo il tasto Alarm Ⓗ e lasciare l'apparecchiatura in funzione e limitare al massimo l'apertura delle porte per circa 10-12 ore.

Il Frigo o il Freezer non funzionano

L'apparecchiatura è collegata alla rete di alimentazione elettrica?

Arriva corrente alla presa di alimentazione?

il tasto Unit Ⓧ è attivato?

L'unità è in modalità 'Demo'?

Il Frigo o il Freezer è più caldo del normale

Il display vi segnala qualche codice di guasto?

La temperatura è regolata in modo corretto?

Le porte o i cassetti sono rimasti aperti per lungo tempo?

Sono state recentemente inserite grosse quantità di alimenti?

L'unità è in modalità 'Demo'?

L'apparecchiatura rimane in funzione per un lungo periodo di tempo

Tener presente che nelle giornate molto calde e con temperature elevate nel locale è normale che il compressore rimanga in funzione per periodi prolungati. Le porte o i cassetti sono rimaste aperte per lungo tempo?

Sono state recentemente inserite grosse quantità di alimenti?

Verificate che le porte siano ben chiuse e che gli alimenti o i contenitori non impediscano la loro perfetta chiusura.

È uno o più scomparti in modalità Shopping?

Si sentono rumori strani

È normale sentire rumori legati al funzionamento dei ventilatori o dei compressori o durante la fase di sbrinamento.

La rumorosità può essere più accentuata anche in funzione del posizionamento dell'apparecchiatura e dell'ambiente circostante.

Formazione di condensa all'interno ed all'esterno del Frigorifero

Se il clima è molto umido, la comparsa di un po' di condensa è normale. L'apertura della porta o dei cassetti per periodi prolungati può contribuire alla formazione di condensa.

Assicuratevi in ogni caso che le porte siano sempre chiuse perfettamente.

Il Frigorifero o Freezer presenta brina o ghiaccio

Avete lasciato aperte le porte per un lungo periodo? Le porte non chiudono perfettamente?

Se le porte non chiudono perfettamente contattate il vostro installatore.

Nel caso di formazione di brina o di ghiaccio nel vano Fresco, dovuta ad aperture frequenti e prolungate delle porte, disattivare per un certo tempo la funzione Fresco agendo sul relativo pulsante del pannello di controllo. Attendere che la brina o il ghiaccio si sciolgano, quindi estrarre il cassetto ed asciugare le pareti ed il fondo del vano.

Notate odori sgradevoli all'interno

Pulite l'apparecchiatura completamente seguendo le istruzioni.

Coprite ermeticamente tutti gli alimenti. Non conservate cibo per periodi prolungati.

La porta si apre con difficoltà

L'apparecchiatura è stata progettata per permetterne la chiusura ermetica. Quando la porta è chiusa si può verificare una situazione di vuoto: in questo caso è necessario attendere qualche secondo perché la pressione si riequilibri, prima di aprire la porta.

L'apparecchiatura sta raffreddando ma le luci e il display non funzionano

Verificare se l'apparecchio è stato accidentalmente messo in modalità Sabbath

Il fabbricatore di ghiaccio non funziona

Assicurarsi che l'Ice Maker sia acceso (tasto Ice Maker ✉ acceso).

Per accenderlo agire sul tasto stesso.

Assicurarsi che l'apparecchiatura sia collegata all'impianto idraulico.

Se il filtro non è stato sostituito da molto tempo si può limitare il flusso d'acqua

Il fabbricatore di ghiaccio non produce grandi quantità di ghiaccio

In media, la produzione di ghiaccio è di circa 10 cubetti ogni due ore.

Il ghiaccio si congela in blocco

Se il ghiaccio non viene utilizzato frequentemente, è possibile che si congli in blocchi. È consigliabile rimuovere il blocco di cubetti e lasciare che la bacinella si riempia nuovamente.

Il ghiaccio ha un sapore o un colore insolito

Quando l'Ice Maker viene usato per la prima volta si consiglia di svuotare il contenuto della bacinella al suo primo riempimento.

Potrebbe essere necessario sostituire la cartuccia filtro, soprattutto se il frigorifero è rimasto spento per più di un mese o se la cartuccia non è stata cam-

biata per più di sei mesi.

Contattare eventualmente un idraulico o un esperto di sistemi di trattamento acque, per verificare che il problema non sia dovuto all'acqua di alimentazione.

Se l'apparecchio acquistato è stato utilizzato come modello di showroom può essere in una speciale modalità di risparmio energetico chiamata modalità Demo in cui l'apparecchio risulta essere operativo (le luci funzionano e vengono visualizzate false temperature), ma nessun raffreddamento avviene realmente. Se si sospetta che il vostro apparecchio è in modalità Demo si prega di contattare il rivenditore per l'assistenza con la disattivazione di questa funzione.

12.2 Indicazioni di anomalia che possono apparire sul display

Messaggio sul display Descrizione Anomalia

Interr. Corrente	Interruzione prolungata dell'energia elettrical'apparecchiatura si riavvia automaticamente segnalando le temperature più calde registratePremere il pulsante Alarm per disattivare l'allarme sonoro
Porta Fr. Aperta	Porta Frigo apertail messaggio appare dopo un minuto dall'apertura della porta
FlexMode Aperto	Porta Freezer apertail messaggio appare dopo un minuto dall'apertura della porta
Cambiare Filtro	Sostituzione Filtro Acquail messaggio appare quando resta il 20% dell'automonia del filtro
Fr troppo caldo	Frigo troppo caldovedi guida alla risoluzione dei problemi
Fr troppo freddo	Frigo troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Customer Care
FrescoTroppoCaldo	Comparto Fresco troppo caldovedi guida alla risoluzione dei problemi
FrescoTroppoFreddo	Comparto Fresco troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Customer Care
FlexModeTroppoCaldo	Freezer troppo caldovedi guida alla risoluzione dei problemi
FlexModeTroppoFreddo	Freezer troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Customer Care
Codice guasto...	Codice di guastorivolgersi al servizio di Customer Care. Verificare le condizioni d'uso (carichi di alimenti elevati, frequenti aperture porte) Premere il pulsante Alarm per disattivare l'allarme sonoro
Check condenser	Check CondenserOgni 6 mesi compare sul display il messaggio "Check Cond.", pulire il condensatore e premere per 5 secondi il tasto Enter √ per il reset.

13.1 Funzioni

    B --> I["Shopping ON/OFF"]
    B --> J["Durata Shopping"]
    I --> K["Shopping Frigo Off"]
    I --> L["Shopping Frigo On"]
    I --> M["Imposta Ora: 1"]

    C --> N["Vacanza ON/OFF"]
    C --> O["Durata Vacanza"]
    N --> P["Vacanza Frigo Off"]
    N --> Q["Vacanza Frigo On"]
    N --> R["Imposta Giorni: 1"]

    D --> S["Shopping ON/OFF"]
    D --> T["Durata Shopping"]
    S --> U["Shopping FlexMode Off"]
    S --> V["Shopping FlexMode On"]
    S --> W["Imposta Ora: 1"]

    E --> X["Vacanza ON/OFF"]
    E --> Y["Durata Vacanza"]
    X --> Z["Vacanza FlexMode Off"]
    X --> AA["Vacanza FlexMode On"]
    X --> AB["Imposta Giorni: 1"]

    F --> AC["Tempo Raffreddamento"]
    F --> AD["Cooler ON/OFF"]
    AC --> AE["Imposta Ora: 20 min"]
    AC --> AF["Cooler Bottiglie Off"]
    AC --> AG["Cooler Bottiglie On"]

    G --> AH["Dimensione Cubetti"]
    G --> AI["Super Ghiaccio ON/OFF"]
    AH --> AJ["Size: GRANDI"]
    AH --> AK["Super Ghiaccio Off"]
    AH --> AL["Super Ghiaccio On"]

    H --> AM["Stato Filtro"]
    H --> AN["Pulizia Manuale"]
    AM --> AO["Visualizza Stato"]
    AM --> AP["Reset filtro"]
    AM --> AQ["Bypass Filtro"]
    AO --> AR["Bypass Filtro Off"]
    AO --> AS["Bypass Filtro On"]

    style A fill:#f9f,stroke:#333

13.2 Impostazioni

    B --> I["Freezer"]
    B --> J["Fresco"]
    B --> K["Frigo"]

    C --> L["Entra per Confermare"]

    D --> M["Imposta Data"]
    D --> N["Mostra Data"]

    M --> O["DATA: 01-01-2009"]
    M --> P["DATA: 01-01-2009 On"]
    M --> Q["DATA: 01-01-2009 Off"]

    E --> R["Imposta Ora"]
    E --> S["Mostra Ora"]
    E --> T["Visualizza 12/24"]

    R --> U["ORA: 01:01"]
    R --> V["ORA: 01:01 On"]
    R --> W["ORA: 01:01 Off"]

    F --> X["italiano"]
    F --> Y["english"]
    F --> Z["français"]
    F --> AA["deutsch"]
    F --> AB["español"]

    G --> AC["Imposta °C"]
    G --> AD["Imposta °F"]

    H --> AE["On"]
    H --> AF["Off"]

1 IMPORTANT SAFETY AND ENVIRONMENTAL INSTRUCTIONS 4
