Tipo di prodotto	Forno
Marca	Whirlpool
Modello	W6 OM5 4S H
Dimensioni (circa)	Larghezza: 60 cm, Altezza: 59 cm, Profondità: 56 cm
Peso (circa)	35 kg
Alimentazione	230 V, 16 A (alto) o 13 A (basso) selezionabile
Funzioni	6° Senso, Convenzionale, Aria Forzata, Cook 4, Grill, Turbo Grill, Cottura Convezione, Preriscaldamento Rapido, Cottura Surgelati, Maxi Cottura, Lievitazione, Scongelamento, Mantenimento Caldo, Eco Aria Forzata, Smart Clean
Tipo di controllo	Elettronico con manopole retrattili e display
Display	Digitale con orologio, timer e indicatori di funzione
Numero di guide ripiani	5 livelli (incluse 4 posizioni utilizzabili)
Accessori inclusi	Griglia metallica, leccarda, teglia per dolci; guide scorrevoli opzionali
Capacità di cottura	Circa 71 litri
Pulizia	Smart Clean (vapore) e pulizia manuale. Sportello rimovibile per una facile pulizia.
Caratteristiche di sicurezza	Blocco tasti, spegnimento automatico, blocco bambini (blocco tasti)
Illuminazione	Lampada alogena, sostituibile (20-40W, G9, 300°C)
Classe di efficienza energetica	A+ (fare riferimento alla scheda prodotto)
Garanzia	Garanzia standard del produttore; dettagli nel manuale

Domande frequenti - W6 OM5 4S H WHIRLPOOL

Come si utilizzano le funzioni di cottura automatiche 6° Senso?

Ruotare la manopola di selezione per scegliere una funzione 6° Senso (es. Lasagna, Carne, Pesce, Verdure, Torte). Il forno seleziona automaticamente la temperatura, la modalità e il tempo ottimali. Potrebbe essere richiesto di inserire il peso o il livello di cottura. Premere il pulsante di avvio per iniziare.

Come pulire il forno utilizzando la funzione Smart Clean?

Assicurarsi che il forno sia freddo. Versare 200 ml di acqua potabile sul fondo del forno. Ruotare la manopola delle funzioni su Smart Clean e premere avvio. Il forno utilizza vapore per sciogliere lo sporco. Dopo il ciclo, lasciare raffreddare il forno, quindi pulire le superfici interne con un panno.

Come posso impostare il timer (minuteminder) senza avviare una funzione di cottura?

Con il forno spento, ruotare la manopola di regolazione. L'icona del timer lampeggerà. Impostare il tempo desiderato con la manopola e premere il pulsante di conferma. Il timer conterà alla rovescia e suonerà un allarme al termine. Non influisce su nessun ciclo di cottura.

Cosa devo fare se il display mostra 'F' seguito da un numero?

Ciò indica un guasto del forno. Spegnere il forno e riavviarlo. Se l'errore persiste, eseguire un ripristino alle impostazioni di fabbrica dal menu Impostazioni. Se il problema continua, contattare il Servizio Assistenza e fornire il codice di errore.

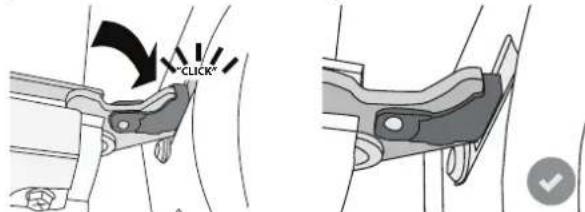

Come rimuovere e rimontare lo sportello del forno per la pulizia?

Aprire completamente lo sportello e abbassare i ganci in posizione di sblocco. Chiudere parzialmente lo sportello, quindi sollevarlo verso l'alto per rimuoverlo. Per rimontare, allineare le cerniere con i loro alloggiamenti, spingere verso il basso e bloccare i ganci nella loro posizione. Assicurarsi che lo sportello sia allineato correttamente.

Posso ritardare l'inizio della cottura?

Sì, dopo aver impostato una durata di cottura, è possibile impostare un'ora di fine. Il forno calcolerà quando avviarsi in modo che la cottura termini all'ora impostata. Nota che l'avvio ritardato disabilita il preriscaldamento, quindi i tempi di cottura potrebbero essere leggermente più lunghi.

Come si utilizza la funzione di blocco tasti?

Tenere premuto il pulsante di arresto per almeno cinque secondi per attivare il blocco tasti. Il display mostra KEYLOCK. Ripetere per sbloccare. Anche con il blocco tasti attivo, è possibile ruotare la manopola di selezione su 0 per spegnere il forno per motivi di sicurezza.

Cos'è la modalità ECO e come influisce sul funzionamento?

La modalità ECO riduce la luminosità del display e spegne la lampada del forno dopo 1 minuto per risparmiare energia. Si attiva dalle Impostazioni. Quando ECO è attivo, la lampada si spegne durante la cottura. È possibile disabilitarla se si preferisce un'illuminazione costante.

Perché il forno non si riscalda?

Controllare se la modalità DEMO è attivata (Impostazioni > DEMO > Off). DEMO consente la navigazione del menu ma non il riscaldamento. Verificare inoltre che l'impostazione di potenza corrisponda alla rete domestica. Se la rete è inferiore a 3 kW, impostare POWER su LOW (13 A).

Come salvare una funzione di cottura preferita?

Al termine della cottura, il display richiede di salvare la funzione come preferita. Premere conferma, scegliere un numero (1-10) e confermare nuovamente. Per richiamare, ruotare la manopola delle funzioni sull'icona del cuore e selezionare la funzione salvata.

MANUALE UTENTE W6 OM5 4S H WHIRLPOOL

Per ricevere un'assistenza più completa, registrare il prodotto su www.whirlpool.eu/register

Scaricare le istruzioni per la sicurezza e le istruzioni per l'uso collegandosi al sito docs.whirlpool.eu e seguire la procedura indicata sul retro.

Leggere attentamente le istruzioni per la sicurezza prima di utilizzare il prodotto.

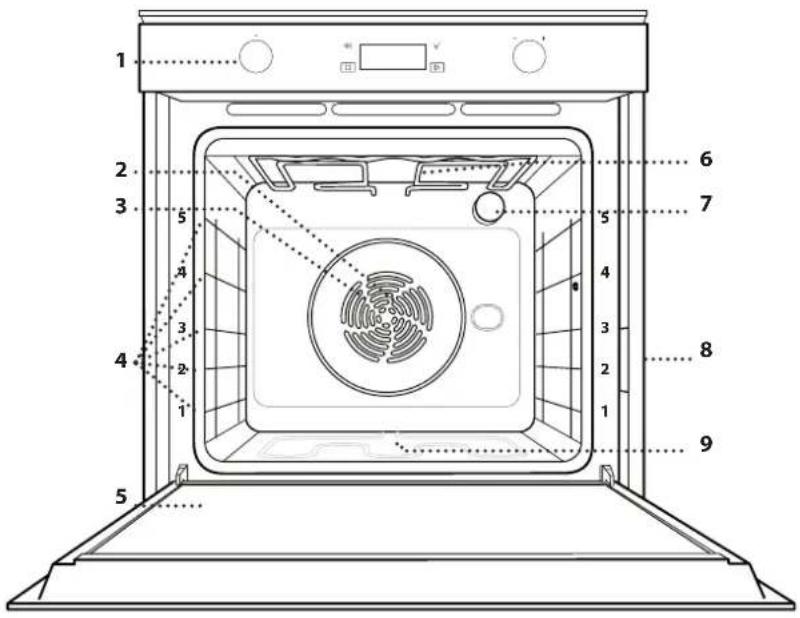

DESCRIZIONE PRODOTTO

1. Pannello comandi
2. Ventola
3. Resistenza circolare (non visibile)
4. Griglie laterali (il livello è indicato sulla parte frontale del forno)
5. Porta
6. Resistenza superiore / grill
7. Luce
8. Targhetta matricola (da non rimuovere)
9. Resistenza inferiore (non visibile)

DESCRIZIONE DEL PANNELLO COMANDI

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Per spegnere il forno, ruotare sulla posizione "0".

2. INDIETRO

Per tornare alla schermata precedente.

Durante la cottura, permette di modificare le impostazioni.

3. STOP

Per interrompere la funzione correntemente attiva.

4. DISPLAY

5. AVVIO

Per avviare immediatamente una funzione.

6. CONFERMA

Per confermare la selezione di una funzione o un valore impostato.

7. MANOPOLA DI REGOLAZIONE

Per scorrere i menu, impostare o modificare i valori.

Nota: Le manopole sono a scomparsa. Fare pressione al centro delle stesse per estrarle dalla loro sede.

ACCESSORI

GRIGLIA LECCARDA TEGLIA GUIDE SCORREVOLI \*

Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina

Da posizionare sotto la griglia per raccogliere i succhi di cottura o come piastra per cuocere carni, pesci, verdure, focacce, ecc.

Da usare per cuocere prodotti di panetteria e pasticceria, ma anche carne arrosto, pesce al cartoccio, ecc.

Per facilitare l'inserimento o la rimozione degli accessori.

* Disponibile solo su alcuni modelli

Il numero e il tipo di accessori possono variare a seconda del modello acquistato.

È possibile acquistare separatamente altri accessori presso il Servizio Assistenza.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inserendo dapprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la teglia, si inseriscono orizzontalmente come la griglia.

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

• Per togliere le griglie, sollevarle e sganciare la parte inferiore dalla sede tirandola leggermente: a questo punto è possibile rimuovere le griglie.
• Per rimontare le griglie, inserirle dapprima nelle sedi superiori. Avvicinarle alla cavità tenendo sollevato, quindi abbassarle in posizione nelle sedi inferiori.

MONTARE LE GUIDE SCORREVOLI (SE PRESENTI)

Togliere dal forno le griglie laterali e rimuovere la protezione in plastica dalle guide scorrevoli.

Ancorare alla griglia laterale la clip superiore della guida e farla scivolare fino a fine corsa; abbassare in posizione l'altra clip. Per fissare la guida, premere la parte inferiore della clip contro la griglia laterale. Assicurarsi che le guide possano scorrere liberamente. Ripetere questa operazione sull'altra griglia laterale, allo stesso livello.

Nota: le guide scorrevoli possono essere montate a qualsiasi livello.

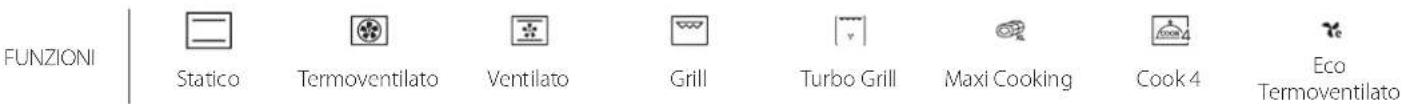

FUNZIONI

OFF

Per spegnere il forno.

6 ^th SENSE

Questa funzione permette la cottura completamente automatica di tutte le pietanze (lasagna, carne, pesce, verdure, torte & dolci, torte salate, pane, pizza).

Per utilizzare al meglio questa funzione si raccomanda di seguire le indicazioni della tabella di cottura.

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo ripiano.

TERMOVENTILATO

Per cuocere contemporaneamente su più ripiani

(massimo tre) alimenti diversi che richiedono la medesima temperatura di cottura.

Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'altro.

FUNZIONI COOK 4

Per cuocere contemporaneamente su quattro ripiani nti diversi che richiedono la medesima temperatura tura.

Questa funzione può essere utilizzata per cuocere biscotti, torte, pizze (anche surgelate) e per preparare un pasto completo. Per ottenere risultati ottimali si raccomanda di seguire la tabella di cottura.

GRILL

Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

• TURBO GRILL

Per arrostire grossi tagli di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. Con questa funzione è possibile utilizzare il girarrosto, se presente.

VENTILATO

Per cuocere carni, torte ripiene o verdure ripiene su un solo ripiano. Questa funzione utilizza una ventilazione discontinua e delicata, che previene l'eccessiva disidratazione delle pietanze.

SPECIALI

• PRERISC RAPIDO

Per riscaldare rapidamente il forno. Alla fine del preriscaldamento il forno selezionerà automaticamente la funzione "Statico". Attendere il termine del preriscaldamento prima di inserire il cibo nel forno.

• CIBI SURGELATI

Questa funzione seleziona automaticamente la temperatura e la modalità di cottura migliori per 5 diverse categorie di alimenti pronti surgelati. Non è necessario preriscaldare il forno.

• MAXI COOKING

Per cuocere carni di grosse dimensioni (superiori ai 2,5 kg). Si suggerisce di girare la carne durante la cottura per ottenere una doratura omogenea su entrambi i lati. È preferibile irrorarla di tanto in tanto con il fondo di cottura per evitare che si asciughi eccessivamente.

• LIEVITAZIONE

Per ottenere una lievitazione ottimale di impasti dolci o salati. Per preservare la qualità della lievitazione, non attivare la funzione se il forno è ancora caldo dopo un ciclo di cottura.

- SCONGELAMENTO

Per velocizzare lo scongelamento degli alimenti. Disporre gli alimenti sul ripiano intermedio. Si suggerisce di lasciare l'alimento nella sua confezione per impedire che si asciughi eccessivamente all'esterno.

• TIENI IN CALDO

Per mantenere caldi e croccanti cibi appena cotti.

• ECO TERMOVENTILATO

Per cuocere arrosti ripieni e filetti di carne su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In questa funzione ECO la luce rimane spenta durante la cottura. Per utilizzare il ciclo ECO e ottimizzare quindi i consumi energetici, la porta forno non deve essere aperta fino a completamento della cottura del cibo.

SMARTCLEAN

L'azione del vapore rilasciato durante questo speciale ciclo di pulizia a bassa temperatura permette di rimuovere facilmente sporco e residui di cibo. Versare 200 ml di acqua potabile sul fondo del forno, attivando la funzione a forno freddo.

IMPOSTAZIONI

Per regolare le impostazioni del forno.

Attivando la modalità "ECO", la luminosità del display si riduce e la luce si spegne dopo 1 minuto per risparmiare energia. Il display si riattiva automaticamente premendo un tasto qualsiasi. Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il forno non viene riscaldato. Per disattivare questa modalità, accedere a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".

Selezionando "RESET", l'apparecchio si spegne e vengono ripristinate le impostazioni della prima accensione. Tutte le impostazioni successive vengono cancellate.

PREFERITI

Per richiamare la lista delle 10 funzioni preferite.

PRIMO UTILIZZO

1. SELEZIONARE LA LINGUA

Alla prima accensione, è necessario impostare lingua e ora: Sul display compare "English".

Ruotare la manopola di regolazione per scorrere la lista delle lingue disponibili e selezionare quella desiderata. Premere √ per confermare la selezione.

Nota: la lingua potrà essere cambiata successivamente selezionando "LINGUA" nel menu "IMPOSTAZIONI", accessibile ruotando la manopola di selezione su 🔒.

2. IMPOSTARE L'ASSORBIMENTO DI POTENZA

Il forno è programmato per assorbire una potenza elettrica compatibile con una rete domestica di capacità superiore a 3 kW (16): nel caso si disponga di una potenza inferiore, è necessario diminuire questo valore (13).

Ruotare la manopola di regolazione per selezionare 16 "Alto" o 13 "Basso" e premere √ per confermare.

USO QUOTIDIANO

1. SELEZIONARE UNA FUNZIONE

Ruotare la manopola di selezione per accendere il forno e visualizzare sul display la funzione desiderata.

Per selezionare una funzione da un menu (il display mostrerà la prima voce disponibile) ruotare la manopola di regolazione fino a visualizzare la voce desiderata.

Il display mostrerà l'icona della funzione e i valori di base: premere √ per confermare.

2. IMPOSTARE LA FUNZIONE

Dopo avere selezionato la funzione desiderata è possibile modificare i valori. Il display mostra in sequenza i valori che è possibile modificare. Premendo «» è possibile modificare nuovamente l'impostazione precedente.

TEMPERATURA / LIVELLO GRILL

3. IMPOSTARE L'ORA

Dopo avere selezionato la potenza, è necessario impostare l'ora: sul display lampeggiano le due cifre relative all'ora.

Ruotare la manopola di regolazione per impostare l'ora corretta e premere √ : sul display lampeggiano le due cifre relative ai minuti. Ruotare la manopola di regolazione per impostare i minuti e premere √ per confermare.

Nota: Dopo una prolungata interruzione di corrente potrebbe essere necessario impostare nuovamente l'ora. Selezionare "OROLOGIO" nel menu "IMPOSTAZIONI", accessibile ruotando la manopola di selezione su 📋.

4. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale.

Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore. Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Riscaldare il forno a 200°C per circa 1 ora utilizzando preferibilmente una funzione ventilata ("Termoventilato" o "Ventilato").

Nota: è opportuno ventilare la stanza durante e dopo il primo utilizzo.

Quando il valore lampeggia sul display, ruotare la manopola di regolazione per modificarlo, quindi premere √ per confermare e procedere con le impostazioni seguenti (per i valori che è possibile modificare).

Nota: una volta attivata la funzione, sarà possibile modificare la temperatura o la potenza del grill utilizzando la manopola di regolazione.

Usare la stessa procedura per impostare la potenza del grill: Sono disponibili tre livelli di potenza per il grill: 3 (alto), 2 (medio), 1 (basso).

DURATA

Quando l'icona lampeggia sul display, utilizzare la manopola di regolazione per impostare il tempo di cottura desiderato, quindi premere √ per confermare. È possibile non impostare la durata se si preferisce gestire manualmente il tempo di cottura: Premere ▶ per confermare e avviare la funzione. In questo caso, non sarà possibile impostare l'ora di fine cottura, programmando l'avvio ritardato.

Nota: durante la cottura è possibile regolare il tempo impostato: premere « per cambiare le impostazioni.

FINE COTTURA (AVVIO RITARDATO)

In molte funzioni, una volta impostato un tempo di cottura è possibile posticipare l'avvio della funzione programmando l'ora di fine. Il display mostra l'ora di fine mentre l'icona 🔒 lampeggia.

Ruotare la manopola di regolazione per impostare l'ora di fine cottura desiderata, quindi premere √ per confermarla e attivare la funzione.

Inserire il cibo nel forno e chiudere la porta: la funzione si avvierà automaticamente dopo un periodo di tempo calcolato per terminare la cottura all'orario impostato.

Nota: programmare l'avvio ritardato di una cottura, disattiva in ogni caso la fase di preriscaldamento del forno: la temperatura desiderata viene raggiunta gradualmente, quindi i tempi di cottura si allungheranno leggermente rispetto a quanto indicato nella tabella di cottura. Durante il tempo di attesa, è possibile utilizzare la manopola di regolazione per regolare l'ora di fine programmata o premere ◀ per modificare i valori impostati.

6 ^th SENSE

Queste funzioni selezionano automaticamente la modalità, la temperatura e la durata di cottura più adatte per ottenere risultati ottimali.

Alla richiesta, sarà sufficiente indicare le caratteristiche degli alimenti per ottenere un risultato ottimale.

PESO / ALTEZZA (LIVELLI TEGLIA ROTONDA)

Per impostare questa funzione correttamente, seguire le indicazioni che compaiono sul display, impostare i valori desiderati ruotando la manopola di regolazione e quindi premere √ per confermare.

GRADO DI COTTURA / DORATURA

In alcune funzioni 6 ^th Sense è possibile regolare il grado di cottura.

Alla richiesta, ruotare la manopola di regolazione per selezionare il livello desiderato tra la cottura al sangue (-1) e un risultato ben cotto (+1). Premere √ o per confermare e avviare la funzione.

Allo stesso modo, in alcune funzioni 6 ^th Sense è possibile regolare il grado di doratura tra un valore minimo (-1) e un valore massimo (+1).

3. AVVIARE LA FUNZIONE

Dopo avere confermato i valori predefiniti o avere applicato le impostazioni preferite, premere ▶ per attivare la funzione prescelta.

Se è stato impostato un avvio ritardato, premendo sarà possibile annullare il ritardo e avviare subito la funzione programmata.

Nota: una volta avviata la cottura, il display consiglia il livello più adatto per ogni funzione.

La funzione avviata può essere interrotta in qualsiasi momento premendo.

Nota: Se il forno è caldo e la funzione prevede una determinata temperatura massima, sul display compare un messaggio corrispondente. Premere « per tornare alla schermata precedente e scegliere un'altra funzione, oppure attendere il completo raffreddamento del forno.

4. PRERISCALDAMENTO

In alcune funzioni, è prevista una fase di preriscaldamento del forno: una volta avviata la funzione, il display segnala che si è attivata la fase di preriscaldamento.

Al termine di questa fase, un segnale acustico e il display indicheranno che il forno ha raggiunto la temperatura impostata e comparirà la richiesta "AGG. ALIMENTO". A questo punto aprire la porta, informare gli alimenti, chiudere la porta e avviare la cottura premendo √ o ▶. Nota: inserire gli alimenti nel forno prima della fine del preriscaldamento può compromettere i risultati di cottura. Aprendo la porta durante la fase di preriscaldamento, questa si interrompe temporaneamente. Il tempo di cottura impostato non prevede la fase di preriscaldamento. La temperatura finale del forno può essere modificata utilizzando la manopola di regolazione.

5. METTERE IN PAUSA LA COTTURA / GIRARE O CONTROLLARE GLI ALIMENTI

Aprendo la porta, le resistenze vengono disattivate e la cottura viene temporaneamente interrotta.

Per riprendere la cottura, chiudere la porta.

Alcune funzioni 6 ^th Sense prevedono che gli alimenti vengano girati durante la cottura.

Questa richiesta sarà segnalata da un segnale acustico e da un messaggio corrispondente sul display. Aprire la porta, eseguire l'operazione indicata sul display, chiudere la porta e premere ▶ per continuare la cottura.

Allo stesso modo, quando manca il 10% del tempo di cottura impostato, il forno richiede di controllare gli alimenti.

Controllare gli alimenti, chiudere la porta e premere ▶ √ per continuare la cottura.

Nota: premendo è possibile ignorare le operazioni richieste. In ogni caso, una volta trascorso un certo tempo senza che l'operazione venga eseguita, il forno riprende automaticamente la cottura.

6. FINE COTTURA

Un segnale acustico e il display avviseranno che la cottura è terminata.

Ruotare la manopola di regolazione per prolungare la cottura impostando una nuova durata. In entrambi i casi, i parametri di cottura saranno mantenuti.

Dopo avere estratto le pietanze, lasciar raffreddare il forno con la porta chiusa.

DORATURA

Con alcune funzioni, alla fine della cottura il forno consente di dorare la superficie del cibo grazie all'utilizzo del grill.

Quando il display mostra il messaggio corrispondente, premendo √ viene avviato un ciclo di doratura di cinque minuti.

Questa funzione può essere interrotta in qualunque momento premendo □o ruotando la manopola di selezione su "0" per spegnere il forno.

. PREFERITI

Al termine della cottura, sul display compare un messaggio che propone di salvare la funzione corrente nella lista dei preferiti con un numero da 1 a 10.

Se si desidera salvare la funzione tra i preferiti e memorizzare le impostazioni correnti per usi successivi premere √, oppure premere per ignorare la richiesta. Dopo avere premuto √, ruotare la manopola di regolazione per selezionare il numero di posizione, quindi premere √ per confermare.

Nota: se la memoria è piena o la posizione è già occupata, viene chiesto di confermare la sovrascrittura della funzione precedente.

Per richiamare in un momento successivo le funzioni già salvate, ruotare la manopola funzioni su ♥: il display mostrerà la lista delle funzioni preferite.

Ruotare la manopola di regolazione per selezionare la funzione, confermarla premendo √ e premere per attivarla.

Ruotare la manopola funzioni su per visualizzare "Smart Clean" sul display.

Premere per attivare la funzione: il display indicherà le operazioni richieste per ottenere una pulizia ottimale: seguire le indicazioni e quindi premere √. Una volta eseguite tutte le operazioni preliminari, alla richiesta del forno premere ▶ per attivare il ciclo di pulizia.

Nota: Si raccomanda di non aprire la porta del forno durante il ciclo di pulizia per evitare perdite di vapore, che potrebbero avere un effetto negativo sul risultato finale.

A ciclo ultimato, il relativo messaggio di avviso lampeggia sul display. Lasciar raffreddare il forno, quindi pulire e asciugare le superfici interne con un panno o una spugna.

. CONTA MINUTI

Solo quando il forno è spento, è possibile utilizzare il display come contaminuti. Per attivare la funzione, assicurarsi che il forno sia spento e ruotare la manopola di regolazione: sul display lampeggerà l'icona ⏻.

Ruotare la manopola di regolazione per impostare la durata desiderata e quindi premere √ per attivare il timer.

Un segnale acustico e il display avviseranno che il conto alla rovescia è terminato.

Nota: il conta minuti non attiva nessun ciclo di cottura. Utilizzare la manopola di regolazione per modificare l'ora impostata sul timer.

Dopo avere attivato il conta minuti, è anche possibile selezionare e attivare una funzione. Ruotare la manopola di selezione per accendere il forno selezionando la funzione desiderata. Una volta avviata la funzione, il timer continuerà autonomamente il conto alla rovescia senza interferire sulla funzione stessa.

Nota: durante questa fase non sarà possibile vedere il conta minuti (sarà visualizzata solo l'icona ⏻), ma il conto alla rovescia continuerà. Per tornare a visualizzare il contaminuti, ruotare la manopola di selezione su "0" o interrompere la funzione correntemente attiva.

.BLOCCO TASTI

Per bloccare i tasti, tenere premuto per almeno cinque secondi. Per disattivare, ripetere la stessa procedura.

Nota: questa funzione può essere attivata anche durante la cottura. Per ragioni di sicurezza, è possibile spegnere il forno in qualsiasi momento ruotando la manopola di selezione su "0".

CATEGORIE DI ALIMENTI			QUANTITÀ CONSIGLIATA	GIRARE O MESCOLARE (DEL TEMPO DI COTTURA)	LIVELLO E ACCESSORI
LASAGNA -- 0,5 - 3 kg -					2
CARNE	Manzo arrosto	Arrosto (imp. cottura 0) 0,6 - 2 kg -			3
		Hamburger (imp. cottura 0)	1,5 - 3 cm 3/5		5 4
	Maiale-arrosto	Arrosto 0,6 - 2,5 kg -			3
		Salsicce & wurstel 1,5 - 4 cm 2/3			5 4
	Pollo-arrosto	Intero 0,6 - 3 kg -			2
		Filetto & petto 1 - 5 cm 2/3			5 4
	Spiedini	-	1 griglia	1/2	5 4
PESCE	Filetti		0,5 - 3 cm	-	3 2
	Filetti-surgelati		0,5 - 3 cm	-	3 2
VERDURE	Verdure-arrostite	Patate	0,5 - 1,5 kg	-	3
		Verdure-ripiene	0,1 - 0,5 kg l'una	-	3
		Verdure-arrostite	0,5 - 1,5 kg	-	3
	Verdure-gratinate	Patate	1 teglia	-	3
		Pomodori	1 teglia	-	3
		Peperoni 1 teglia	-		3
		Broccoli	1 teglia	-	3
		Cavolfiori	1 teglia	-	3
		Altro	1 teglia	-	3
TORTE & DOLCI	Pan di spagna	-	0,5 - 1,2 kg	-	3
	Pasticceria & torte ripiene	Biscotti 0,2 - 0,6 kg -			3
		Bigné	1 teglia	-	3
		Crostata	0,4 - 1,6 kg	-	3
		Strudel	0,4 - 1,6 kg	-	3
		Torta ripiena alla frutta	0,5 - 2 kg -		3
TORTE SALATE	-		0,8 - 1,2 kg	-	2
PANE	Panini		60 - 150 g l'uno	-	3
	Pane in cassetta		400 - 600 g l'una	-	2
	Pane grande		0,7 - 2,0 kg	-	2
	Baguette		200 - 300 g l'una	-	3
PIZZA	Sottile		Teglia rotonda	-	2
	Alta		Teglia rotonda	-	2
	Surgelata		Livelli 1 - 4	-	2
					4 2
					5 3 1
					5 3 2 1
ACCESSORI	Griglia	Pirofila o tortiera su griglia	Leccarda / piastra dolci o tegilia su griglia	Leccarda / teglia	Leccarda con 500 ml di acqua

TABELLA DI COTTURA

RICETTA FUNZIONE		PRERISCALDA-MENTO	TEMPERATURA (°C)	DURATA (MIN)	RIPIANO E ACCESSORI
Torte lievitate / Pan di Spagna		Sì 170 30 - 50			2
		Sì 160 30 - 50			2
		Sì 160 30 - 50			4 1
Torte ripiene (cheesecake, strudel, torta di mele)		Sì 160 - 200 30 - 85			3
		Sì 160 - 200 35 - 90			4 1
Biscotti / Pasta frolla		Sì 150 20 - 40			3
		Sì 140 30 - 50			4
		Sì	140	30 - 50	4 1
		Sì 135 40 - 60			5 3 1
Tortine / Muffin		Sì 170 20 - 40			3
		Sì 150 30 - 50			4
		Sì 150 30 - 50			4 1
		Sì 150 40 - 60			5 3 1
Bignè		Sì 180 - 200 30 - 40			3
		Sì	180 - 190	35 - 45	4 1
		Sì	180 - 190	35 - 45 *	5 3 1
Meringhe		Sì	90	110 - 150	3
		Sì	90	130 - 150	4 1
		Sì	90	140 - 160 *	5 3 1
Pane / Pizza / Focaccia		Sì 190 - 250	15 - 50		2
		Sì 190 - 230 20 - 50			4 1
Pizza (sottile, alta, focaccia)		Sì	220 - 240	25 - 50 *	5 3 1
Pizza surgelata		Sì 250	10 - 15		3
		Sì 250	10 - 20		4 1
		Sì 220 - 240	15 - 30		5 3 1
Torte salate (torta di verdure, quiche)		Sì	180 - 190	45 - 55	3
		Sì	180 - 190 45 - 60		4 1
		Sì	180 - 190	45 - 70 *	5 3 1
Vols-au-vent / Salatini di pasta sfoglia		Sì 190 - 200 20 - 30			3
		Sì	180 - 190 20 - 40		4 1
		Sì	180 - 190	20 - 40 *	5 3 1

IT

RICETTA FUNZIONE		PRERISCALDA-MENTO	TEMPERATURA(°C)	DURATA (MIN)	RIPIANO E ACCESSORI
Lasagna / Sformati / Pasta al forno / Cannelloni		Si 190 - 200	45 - 65		3
Agnello / Vitello / Manzo / Maiale (1 kg)		Si	190 - 200	80 - 110	3
Arrosto di maiale con cotenna 2 kg - 170	110	-			2
Pollo / Coniglio / Anatra (1 kg) Si 200 - 230	50 - 100				3
Tacchino / Oca (3 kg) Si 190 - 200	80 - 130				2
Pesce al forno / al cartoccio (filetti, intero)		Si 180 - 200	40 - 60		3
Verdure ripiene (pomodori, zucchini, melanzane)		Si 180 - 200	50 - 60		2
Pane tostato		-	3 (Alta) 3 - 6		5
Filetti / Tranci di pesce		-	2 (media)	20 - 30 **	4 3
Salsicce / Spiedini / Costine / Hamburger		-	2 - 3 (media - alto)	15 - 30 **	5 4
Pollo arrosto (1-1,3 kg)		-	2 (media)	55 - 70 ***	2 1
Cosciotto d'agnello / Stinco		-	2 (media)	60 - 90 ***	3
Patate arrosto		-	2 (media)	35 - 55 ***	3
Verdure gratinate		-	3 (Alta)	10 - 25	3
Biscotti	Biscotti	Si	135	50 - 70	5 4 3 1
Crostate	Crostate	Si	170	50 - 70	5 3 2 1
Pizza tonda	Pizza	Si	210	40 - 60	5 3 2 1
Pasto completo: Crostata di frutta (livello 5) / Lasagne (livello 3) / Carne (livello 1)		Si	190	40 - 120 *	5 3 1
Pasto completo: Crostata di frutta (livello 5) / Verdure arrosto (livello 4) / Lasagne (livello 2) / Tagli di carne (livello 1)	Menu	Si	190	40 - 120 *	5 4 2 1
Lasagne e carne		Si	200	50 - 100 *	4 1
Carne e patate		Si	200	45 - 100 *	4 1
Pesce e verdure		Si	180	30 - 50 *	4 1
Arrosti ripieni		-	200	80 - 120 *	3
Carne in pezzi (coniglio, pollo, agnello)		-	200	50 - 100 *	3

* Il tempo di cottura è indicativo: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.
** Girare gli alimenti a metà cottura.
*** Ruotare il cibo a due terzi di cottura se necessario.

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello migliore da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura si intendono dall'introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto). Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti. Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche tegami e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di cottura si allungheranno leggermente.

ACCESSORI

Griglia

Pirofila o tortiera su griglia

Leccarda / piastra dolci o teglia su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire ogni operazione.

Non utilizzare apparecchi a vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici.

Utilizzare guanti protettivi.

Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido.
  Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno asciutto.
• Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

- Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. Per asciugare la condensa dovuta alla cottura di alimenti ad alto contenuto di acqua, usare a forno freddo un panno o una spugna.

• Attivare la funzione "Smart Clean" per una pulizia ottimale delle superfici interne.
• Pulire i vetri della porta con detergenti liquidi specifici.
• Per facilitare la pulizia della porta è possibile rimuoverla.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

PULIZIA DEI PANNELLI CATALITICI (SOLO IN ALCUNI MODELLI)

Questo forno può essere equipaggiato con degli speciali pannelli catalitici che facilitano la pulizia della cavità grazie a un particolare rivestimento autopulente ad alta porosità, in grado di catturare lo sporco. Questi pannelli sono montati sulle griglie laterali: quando queste vengono rimontate, per un corretto posizionamento, assicurarsi che l'aggancio superiore delle griglie sia infilato negli appositi fori dei pannelli.

Per utilizzare al meglio le proprietà autopulenti, Si consiglia di riscaldare il forno a 200°C per circa 1 ora utilizzando la funzione "Ventilato". Durante questa procedura il forno deve essere vuoto. Lasciare quindi raffreddare il forno e infine rimuovere eventuali residui di alimenti con una spugna non abrasiva.

Nota: l'uso di detergenti corrosivi o abrasivi, spazzole ruvide, spugne abrasive per pentole o spray per forno possono danneggiare la superficie catalitica, facendole perdere le sue particolari proprietà.

Nel caso fosse necessaria la sostituzione dei pannelli, rivolgersi al Servizio Assistenza.

SOSTITUZIONE DELLA LAMPADA

1. Scollegare il forno dalla rete elettrica.
2. Svitare la copertura della lampada, sostituire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare il forno alla rete elettrica.

Nota: usare solo lampade alogene da 20-40 W/230 \~ V tipo G9, T 300 °C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampadine sono disponibili presso il Servizio Assistenza.

- In caso di impiego di lampade alogene, non maneggiarle a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno senza prima aver riposizionato il coperchio.

TOGLIERE E RIMONTARE LA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia. Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce dalle sedi. Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e ancorare la parte superiore agli alloggiamenti.

2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.

Sarà necessario applicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE CAUSA SOLUZIONE
Il forno non funziona.	Interruzione di corrente elettrica.Disconnessione dalla rete principale.	Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica.Spegnere e riaccendere il forno per verificare se il problema persiste.
Il display mostra la lettera "F" seguita da un numero o una lettera.	Il forno è guasto.	Spegnere e riaccendere il forno e verificare se l'inconveniente persiste.Provare a ripristinare l'apparecchio selezionando "RESET" dal menu "IMPOSTAZIONI".Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".
Il forno non si riscalda.	Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il forno non viene riscaldato.Sul display appare la scritta "DEMO" ogni 60 secondi.	Accedere a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".
La luce si spegne.	La modalità "ECO" è impostata su "On".	Accedere a "ECO" dal menu "IMPOSTAZIONI" e scegliere "Off".
La porta non si chiude correttamente.	I fermi di sicurezza si trovano in posizione errata.	Verificare che i fermi di sicurezza siano in posizione corretta facendo riferimento alle istruzioni di rimozione e riapplicazione della porta contenute nella sezione "Pulizia e manutenzione".
L'interruttore generale dell'impianto domestico si spegne.	La potenza dell'apparecchio non è regolata correttamente.	Verificare che la rete domestica abbia una portata nominale di almeno 3 kW. In caso contrario, ridurre la potenza a 13 Ampere. Selezionare "POTENZA" dal menu "IMPOSTAZIONI" e scegliere "BASSO".

SCHEDA TECNICA

www La scheda tecnica del prodotto con i dati energetici dell'apparecchio può essere scaricata dal sito Internet docs.whirlpool.eu

COME OTTENERE LE ISTRUZIONI PER L'USO

www Scaricare le Istruzioni per l'uso dal sito web docs.whirlpool.eu (è possibile utilizzare questo codice QR) specificando il codice prodotto.

In alternativa, contattare il Servizio di Assistenza Clienti.

CONTATTARE IL SERVIZIO ASSISTENZA CLIENTI

I contatti possono essere trovati sul manuale di garanzia. Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.

400011133963

Stampato in Italia

PRZEWODNIK UŻYTKOWNIKA

DZIEKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL
