HD 121/430 - Idropulitrice ELEKTRA BECKUM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice
Marca	Elektra Beckum
Modello	HD 121/430
Pressione massima di esercizio	121 bar
Portata d'acqua	430 l/h
Potenza collegata	ca. 1800 W
Tensione di rete	230 V / 50 Hz
Classe di protezione	II
Peso	ca. 10 kg
Dimensioni (Lungh. x Largh. x Alt.)	ca. 400 x 300 x 500 mm
Lunghezza tubo	5 m
Campo di applicazione	Pulizia veicoli, terrazze, mobili da giardino
Funzioni	Regolazione pressione, ugello detergente
Manutenzione	Pulizia regolare del filtro acqua
Avvertenza di sicurezza	Staccare la spina prima degli interventi di manutenzione
Ricambi	Ugelli, tubo, guarnizioni disponibili
Riparazione	Officina specializzata consigliata

Domande frequenti - HD 121/430 ELEKTRA BECKUM

Come collegare l'idropulitrice?

Collegare il tubo di aspirazione dell'acqua a un rubinetto e collegare il tubo ad alta pressione alla pistola. Inserire la spina in una presa.

Posso usare l'idropulitrice con acqua piovana?

Sì, ma utilizzare un prefiltro e assicurarsi che l'acqua non sia troppo acida o sporca.

Cosa fare se la pressione diminuisce?

Controllare il filtro acqua per eventuali sporcizia e pulirlo se necessario. Anche l'ugello potrebbe essere intasato.

Come pulire l'ugello?

Rimuovere l'ugello con una chiave per ugelli e risciacquarlo sotto acqua corrente. Usare eventualmente un ago per rimuovere i depositi.

Posso lasciare l'idropulitrice all'aperto in inverno?

Conservare l'apparecchio in un luogo al riparo dal gelo. Prima di riporlo, far defluire l'acqua dai tubi.

Come si cambia l'olio?

Il HD 121/430 non prevede cambio olio. La pompa è esente da manutenzione.

Quali detergenti posso usare?

Utilizzare solo detergenti biodegradabili adatti per idropulitrici. Non sono adatti i prodotti acidi.

Perché il motore gira ma non esce acqua?

Verificare che il rubinetto dell'acqua sia aperto e che il filtro acqua sia pulito. Anche la pistola potrebbe essere bloccata.

Posso usare l'idropulitrice per lavori sul tetto?

Sì, ma utilizzare una prolunga e fare attenzione al pericolo di scivolamento. Indossare calzature antiscivolo.

Dove trovo i ricambi?

I ricambi sono disponibili presso il vostro rivenditore specializzato o direttamente sulla pagina di servizio Elektra Beckum. Il numero modello è HD 121/430.

MANUALE UTENTE HD 121/430 ELEKTRA BECKUM

Vista generale della pulitrice

1 Cavo di alimentazione
2 Interruttore per mod. HD 111:
3 Attacco aspirante (3/4") 11 Ugello variabile
4 Raccordo ad alta pressione
5 Tubo ad alta pressione per mod. HD 121:
6 Pistola 12 Lancia 'multi-power'
7 Leva di comando 13 Telaio di trasporto con porta apparecchiatura
8 Dispositivo di bloccaggio
9 Ugello turbo
10 Iniettore supplementare per additivi

Leggere prima di procedere!

- Prima di fare qualsiasi intervento, leggere attentamente questo libretto. Prestare particolare attenzione alle indicazioni sulla sicurezza d'uso.

- Se, durante il disimballaggio del macchinario si dovessero notare dei danni di trasporto, contattare immediatamente il rivenditore. Non mettere in funzione l'apparecchiatura!

- Eliminare l'imballo nel modo corretto senza inquinare. I rifiuti vanno consegnati ai punti di raccolta idonei.

- Conservare e tenere il presente libretto d'istruzioni a portata di mano in modo da poterlo facilmente consultare in caso di necessità.

- Se imprestate o vendete la pulitrice, ricordarsi di consegnare anche il presente libretto.

Sicurezza

Campo di utilizzo

La pulitrice serve per la pulizia di vetture, veicoli, macchinari, edifici, ecc.

- È possibile utilizzare la pulitrice per la sabbiatura, la pulizia di tubazioni, l'aspirazione di acque reflue, ecc., impiegando degli appositi accessori speciali.

- Gli additivi (per es. detergenti, miscele protettive per le piante) devono essere spruzzati solamente utilizzando l'iniettore supplementare.

- Non è ammesso l'aspirazione o l'utilizzo di sostanze liquide esplosive, infiammabili o nocive alla salute.

- Nelle zone di pericolo (quali per esempio distributori di carburante / stazioni di servizio) è necessario mettere in pratica le misure di sicurezza prescritte dalla normativa vigente. La pulitrice non deve e non può essere impiegata in ambienti con pericolo di esplosione.

- Gli oggetti sporchi d'olio o di grasso (per esempio motori) possono essere lavati solamente quando lo scarico dell'acqua è provvisto di separatore d'olio funzionante.

- Si devono rispettare le prescrizioni legislative generali, relative all'allacciamento alla rete elettrica ed idrica nonché la normativa pertinente all'utilizzo di pulitrici ad alta pressione.

- La pulitrice non deve essere utilizzata da bambini, da minori e da personale non specificamente addestrato al suo uso.

- Qualsiasi variazione sull'apparecchiatura o sulle sue funzioni è espressamente vietata. Si devono usare esclusivamente gli accessori ed i ricambi forniti o consigliati dal produttore.

Il costruttore declina ogni responsabilità, e la garanzia decade se non sono rispettate le istruzioni contenute nel presente libretto o se la pulitrice è usata impropriamente.

Precauzioni ed avvertenze

Questo apparecchio genera un getto d'acqua ad alta pressione.

L'alta pressione è pericolosa

Pericolo!

Non indirizzare il getto verso le persone o gli animali! L'azione tagliente del getto è pericolosa e può causare lesioni gravi; gli additivi possono provocare l'avvelenamento e lesioni caustiche.

- Portare sempre occhiali protettivi contro eventuali particelle di sporcizia liberate durante l'intervento di pulitura.

- Non fissare né legare la leva di comando della pistola.

- Utilizzare solo componenti idonei ed omologati all'impiego con l'alta pressione (per esempio tubi, pistole e lance) la cui portata è conforme alla pressione d'esercizio della pulitrice (vedi targhetta macchina / caratteristiche tecniche).

- Non piegare, schiacciare, trascinare le tubazioni ad alta pressione né passarci sopra con i veicoli. Proteggere le tubazioni contro gli angoli taglienti, l'olio e calore.

- Non riparare da soli le tubazioni ad alta pressione! Rivolgersi esclusivamente a personale o ad officine specializzati in componenti ad alta pressione per gli interventi di riparazione.

Pericoli generati dall'energia elettrica

Pericolo!

Non indirizzare il getto d'acqua verso le, né avvicinare la pulitrice alle parti elettriche! Le scosse elettriche possono essere mortali!

- Tutti gli allacciamenti elettrici devono essere a tenuta contro gli spruzzi d'acqua, e comunque non devono essere a contatto con l'acqua.

- Mai maneggiare le spine elettriche con mani bagnate! Mai tirare il cavo per toglierlo dalla presa ma prendere sempre la spina.

- Non piegare, schiacciare, trascinare i cavi di alimentazione e le relative prolunghe né passarci sopra con i veicoli. Proteggerli contro angoli taglienti, l'olio e calore.

- Il cavo d'alimentazione danneggiato deve essere immediatamente sostituito con un cavo originale. Rivolgersi al proprio negoziante di fiducia.

• Non riparare da soli la pulitrice! Rivolgersi esclusivamente a personale o ad officine specializzati per le riparazioni elettriche.

Verifica della pulitrice

Prima di ogni utilizzo, controllare a fondo i seguenti componenti della pulitrice:

1. il cavo d'alimentazione, non deve essere dan-neggiato;

2. il coperchio dell'interruttore d'accensione, non deve essere danneggiato;

3. il tubo ad alta pressione, non deve essere danneggiato, cioè:

– non ci devono essere pieghe, rotture o perdite
– la guaina esterna in gomma non deve essere gonfiata
- la maglia d'acciaio interna non deve essere visibile

1. la pistola non deve essere irrigidita né danneggiata.

Qualora riscontriate un danno o difetto, la pulitrice non deve essere utilizzata!

Verifica di sicurezza

La pulitrice deve essere controllata da personale specializzato almeno ogni 12 mesi.

È essenziale informarsi sulla normativa vigente.

Allacciamento corretto

Allacciamento elettrico

• L'alimentazione elettrica deve essere conforme al voltaggio della pulitrice (a tale proposito, vedere la targhetta).
• La presa elettrica deve essere installata correttamente e messa a terra.
• La portata del fusibile deve essere adeguata al voltaggio assorbito dalla pulitrice (vedi targhetta).
• Per fornire una protezione personale supplementare, l'impianto elettrico deve essere provvisto di un apparecchio salvavita della portata adeguata (30 mA).
• Le prolunghe oppure gli avvolgi cavi devono essere a tenuta contro spruzzi d'acqua. La sezione del cavo deve essere di dimensione adeguata, e cioè:

- fino a lunghezze di 30 m: 1,5 mm ²

- per lunghezze da 30 a 50 m: 2,5 mm ²

Pericolo!

Se si utilizzano delle prolunghe o degli avvolgi cavo inidonei esiste il pericolo di corto circuiti e di scosse elettriche!

In caso di dubbi, consultare un elettricista.

Collegamento idrico

- È essenziale disporre di un approvvigionamento idrico adeguato (vedi capitolo, ‘Caratteristiche tecniche’) - anche con funzionamento delle pompe dell’acqua industriale.

Attenzione! In caso di mancanza d'acqua o di aspirazione d'aria nel tubo di mandata, la pompa girerebbe a vuoto e verrebbe danneggiata!

• Si deve rispettare la temperatura di mandata massima (vedi 'Caratteristiche tecniche').
• Il tubo di mandata deve avere un diametro interno minimo pari a 3/4" (circa 18 mm) e deve essere resistente al vuoto.
• L'attacco d'aspirazione della pulitrice necessita di un attacco filettato da 3/4".
• Inoltre e per proteggere la rete idrica pubblica in casi di avaria, è essenziale provvedere un'eventuale valvola di non ritorno (accessorio speciale). È opportuno informarsi sui requisiti normativi vigenti.
• Per l'aspirazione di acque reflue od utilizzando una pompa d'aspirazione degli scarichi è essenziale applicare un filtro a maglia fine (accessorio speciale).

Attenzione! Sabbia, particelle calcaree e ruggine nell'acqua possono danneggiare la pulitrice!

In caso di dubbi, interpellare un tecnico specializzato.

Gli accessori adeguati

Oltre agli accessori in dotazione, forniti con la pulitrice, sono disponibili altri accessori speciali per ampliare la funzionalità dell'apparecchio. Consultare il nostro catalogo generale nonché la documentazione corrente pertinente alla pulitrice ad alta pressione.

Ugello variabile.

- Per regolare la modalità di spruzzatura, cioè a impulso o a getto piatto, ruotare la manica dell'ugello.

Pericolo!

Non interferire col getto.

- È possibile regolare la pressione dell'ugello ruotando il manicotto nero. I segni „+ / -” rispettivamente.

- Ruotando il manicotto blu, si può cambiare il getto da un getto ad impulsi ad un getto piatto.

Pericolo!

Non interferire col getto.

Il getto rotatorio della fresa pulitrice unisce la forza del getto ad impulsi con l'azione del getto piatto,

- permettendo così la rimozione di sporcizia particolarmente resistente.

Iniettore supplementare

Viene montato al posto della lancia e permette la spruzzatura degli additivi a bassa pressione.

- Il serbatoio può essere facilmente rimosso per riempirlo.

Additivi

Gli additivi (detergenti, sgrassanti, miscele protettive per le piante) possono essere spruzzati solamente utilizzando l'iniettore supplementare.

Attenzione! l'aspirazione di additivi attraverso l'attacco aspirante può danneggiare la pulitrice!

- Si devono usare esclusivamente gli additivi forniti o consigliati dal produttore.

- Prestare attenzione alle istruzioni riportate sull'imballo, con particolare riferimento ai consigli da seguire in caso di emergenza (ingestione o contatti con gli occhi).

Pericolo!

Tenere gli additivi fuori della portata dei bambini! Esiste il pericolo di avvelenamento e di causticità.

- Se si spruzzano delle miscele di protezione per le piante, si devono indossare degli abiti e/o mezzi protettivi particolari (respiratori, tute in gomma).

Al momento della fabbricazione della pulitrice, non sono noti degli effetti dannosi sul materiale utilizzato per la costruzione dei componenti della pulitrice stessa da parte delle sostanze protettive di piante, omologate.

- Quando si cambia l'additivo, la pulitrice deve essere lavata e risciacquata a fondo (vedi capitolo 'Fine del lavoro').

Uso

Preparativi

1. Porre l'apparecchio su un piano solido e since-rarsi che non possa ribaltarsi.

Attenzione! La pulitrice deve essere impiegata in posizione orizzontale. Non tenere la pulitrice con le mani.

1. All'occorrenza riempire l'iniettore con dell'additivo.

2. Attaccare la lancia e / o l'iniettore supplementare alla pistola (spingere e ruotare per agganciare) - attacco a baionetta.

3. Fissare bene il tubo ad alta pressione all'attacco corrispondente A.

4. Attaccare il tubo di mandata al raccordo di aspirazione B. All'occorrenza, inserire il filtro a maglia fine (accessorio opzionale) intermedio.

1. Allacciare il tubo di mandata al rubinetto dell'ac- qua.

All'occorrenza, inserire la valvola per impedire il riflusso (accessorio opzionale) intermedio.

1. Accertarsi che Il cavo di alimentazione elettrica non sia danneggiato e che sia completamente steso (compreso una eventuale prolunga e quello sull'aspo avvolgi cavo).

Pericolo!

I cavi elettrici arrotolati possono riscaldarsi e fondersi. Esiste il pericolo di corto circuito e d'incendio!

1. L'interruttore acceso / spento deve essere su spento.

Funzionamento

1. Aprire completamente il rubinetto di mandata dell'acqua.

2. Infilare la spina nella presa elettrica.

3. Disinserire il dispositivo di bloccaggio e premere la leva di comando fino a quando l'acqua esce.

4. Accendere la pulitrice (interruttore in posizione acceso).

5. Premere la leva di comando per la pulizia.

Pericolo!

A causa del contraccolpo provocato dal getto d'acqua è possibile perdere l'equilibrio. Tenere la pistola e la lancia saldamente con entrambe le mani.

1. All'occorrenza regolare la pressione della lancia 'multi-power'.

La potenza pulitrice del getto (nonché l'azione del getto rotatorio a fresa) è maggiore quanto

- più alta è la pressione

- più sottile è il getto

- più vicina è la distanza dall'ugello.

Pericolo!

Lavare i pneumatici di veicoli con un getto de- bole e ad una distanza minima di 50 cm! Altrimenti si possono avere dei danni invisibili che possono causare degli incidenti mortali!

Breve interruzione del funzionamento

1. Lasciare la leva di comando.

2. Inserire il dispositivo di bloccaggio in modo da impedire delle accensioni e/o messe in moto accidentali della pulitrice.

Al rilascio della leva di comando, il motore si spegne (avviamento - arresto automatico).

Per riaccendere e mettere in moto il motore è sufficiente premere di nuovo sulla leva di comando.

Sostituzione della lancia

1. Spegnere l'interruttore.

2. Premere brevemente la leva di comando per scaricare completamente la pressione dal tubo ad alta pressione.

3. Una volta che il tubo è senza pressione, sostituire la lancia.

4. Accendere l'interruttore.

Spegnimento della pulitrice

1. Se la pulitrice è stata utilizzata con degli additivi: Riempire l'iniettore supplementare con dell'acqua e far funzionare la pulitrice per \~1 minuto per risciacquare l'iniettore.

2. spegnere la pulitrice;

3. premere brevemente la leva di comando per scaricare completamente la pressione dal tubo ad alta pressione;

4. inserire il dispositivo di bloccaggio in modo da impedire delle accensioni e/o messe in moto accidentali della pulitrice;

5. estrarre la spina dalla presa;

6. chiudere il rubinetto di mandata d'acqua.

Smontaggio della pulitrice / stoccaggio

1. Assicurarsi che la pulitrice sia spenta e che nel tubo ad alta pressione la pressione sia stata effettivamente scaricata.

2. Avvolgere il cavo di alimentazione.

3. Staccare ed avvolgere le tubazioni.

4. Staccare la lancia dalla pistola.

Le lance devono essere riposte con l'ugello verso l'alto onde impedire il deposito di calcare.

1. Riporre la pulitrice e gli accessori in un locale protetto contro il gelo (temperatura minima 5 °C).

Attenzione! Il gelo danneggia la pulitrice e gli accessori in quanto essi contengono sempre dei residui d'acqua.

Manutenzione e cura

Pericolo!

Prima di ogni intervento manutentivo o di servizio: spegnere la pulitrice, premere la leva di comando (scaricare la pressione) e togliere la spina.

Pulizia dell'apparecchio

Per la pulizia dell'apparecchio e degli accessori:

- strofinare il corpo della macchina e gli accessori con un panno o con una spugna umidi;

• non utilizzare detergenti a base di solventi (per esempio benzina, diluenti), in quanto danneggiano la superficie!

Pulizia degli ugelli

Per rimuovere i depositi di calcare o di sporcizia:

1. Liberare il foro dell'ugello con l'apposito ago.

1. Sbattere l'ugello leggermente su una superficie tenera o risciacquare con acqua per rimuovere la sporcizia.

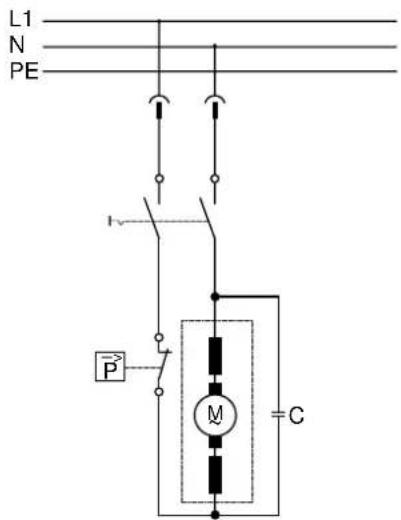

Problemi, avarie e le relative soluzioni

È possibile che durante il funzionamento escano dalla pompa alcune gocce d'acqua al minuto che sono necessarie alla lubrificazione. Questo non è un difetto!
In caso di interruzione del funzionamento è possibile che il dispositivo d'interruzione automatico metta brevemente in marcia il motore per far salire la pressione. Questo non è un difetto!

In caso di interruzione prolungata, spegnere l'apparecchiatura!

La pompa non funziona:
manca la corrente elettrica?	controllare il cavo, la presa, la spina ed il fusibile.
motore surriscaldato? lasciarlo raffreddare per un paio di minuti e quindi rimettere in moto.
temperatura ambiente troppo elevata?	non usare la pulitrice sotto i raggi diretti del sole né in locali con accumulo di calore.

La pompa ha un funzionamento irregolare op-pure è molto rumorosa:
mancanza d'acqua o di aria in mandata?	aprire completamente il rubinetto dell'acqua;controllare il tubo di mandata aria.

La pressione è troppo bassa, il getto è irregolare:
L’ugello è impostato sulla bassa pressione?	Commutare l’ugello sull’impostazione ad alta pressione (vedi ‘L’accessorio giusto’).
apertura dell’ugello ot-turata?	pulire l’ugello (vedi ‘Manutenzione e cu-ra’).
apertura dell’ugello consumata?	sostituire l’ugello (utilizzare ricambi originali).
mancanza d’acqua o di aria in mandata?	aprire completamente il rubinetto dell’acqua; controllare il tubo di mandata aria.

Nel caso non si riesca a riparare la macchina, è consigliabile rivolgersi al negoziante di fiducia.

Non si deve tentare di riparare la pulitrice da soli! Le riparazioni devono essere fatte esclusivamente da personale specializzato nella riparazione di pulitrici ad alta pressione presso i centri di servizio autorizzati.

Caratteristiche tecniche

		HD 111 / 420 HD	121 / 430
Voltaggio V 230 (1~50 Hz) 230 (1~50 Hz)
Carico assorbito kW 1,8 1,9
Corrente nominale A 7,5 8,0
Fusibile, min. (temporizzato) A 10 10
Pressione bar 105 10 ... 115
Portata, max.(Quantità di mandata, minima)	l/h 420	430
	l/min	7,0 7,2
Colonna aspirante, max.	m	0,5 0,5
Pressione di mandata, max.	bar	6	6
Temperatura di mandata, max.	°C	40	40
Temperatura ambiente, max.	°C	5 ... 50	5 ... 50
Protezione		IP X5	IP X5
Serbatoio d'olio, pompa	l	0,06	0,06
Tipo d'olio		SAE 10W-40	SAE 10W-40
Dimensioni: Lunghezza (maniglia compresa)LarghezzaAltezza	mmmmmm	440210260	730210260
Lunghezza, pistola e lancia mm 1120		1120
Lunghezza, tubo ad alta pressione	m	5	5
Peso, senza accessori	kg	6	8
Forza del contraccolpo della pistola, max.	N	17 18
Livello rumore (alla pressione max)	dB	91 92
Intensità rumore ad 1 m (alla pressione max)	dB(A)	73 74

Schema elettrico
