AZ9203 - Lettore CD PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore CD portatile
Marca	Philips
Modello	AZ9203
Dimensioni (circa)	140 x 140 x 30 mm
Peso (circa)	300 g (con batterie)
Alimentazione	2 x LR6/UM3/AA (normali o alcaline) o alimentatore di rete AY 3170 (4,5 V/300 mA) o adattatore auto AY 3545
Connessione cuffie	Jack 3,5 mm LINE OUT/Ω (anche per dispositivi esterni)
Compatibilità CD	Audio CD, CD-R, CD-RW (non CD-ROM, CDi, VCD, DVD)
Programmazione	Fino a 99 tracce in ordine casuale
Modalità di riproduzione	SHUFFLE, SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL, SCAN
ESP (Protezione anti-salto elettronica)	Sì, interrompe le interruzioni dovute a vibrazioni
Funzione RESUME	Memorizza l'ultima posizione di riproduzione
Blocco tasti HOLD	Blocca tutti i tasti per evitare attivazioni accidentali
DIGITAL DBB (Potenziamento bassi)	Due livelli (dbb1/dbb2), attivabile/disattivabile
Display	LCD: numero traccia, tempo di riproduzione, stato batteria (3 segmenti)
Collegamento auto	Tramite adattatore per cassetta AY 3501 o LINE IN (con cavo segnale)
Pulizia	Panno morbido e privo di pelucchi; pulire il CD dal centro verso l'esterno
Avvertenze di sicurezza	Non utilizzare le cuffie a volume elevato; non usare nel traffico stradale; smaltire le batterie secondo le norme ambientali; non tentare riparazioni autonome
Riparazione	In caso di problemi, rivolgersi al rivenditore specializzato o al centro di assistenza
Smaltimento	Smaltire imballaggio, batterie e apparecchio usato secondo le normative locali
Accessori inclusi	Cuffie AY 3677, alimentatore di rete (a seconda della versione), batterie NiMH ECO-PLUS (a seconda della versione)

Domande frequenti - AZ9203 PHILIPS

Come inserire le batterie nel Philips AZ9203?

Spostare la levetta OPEN ▶ per aprire il coperchio. Inserire 2 batterie normali o alcaline (tipo LR6/UM3/AA). Fare attenzione alla corretta polarità.

Come accendere il dispositivo e avviare un CD?

Premere il tasto ▶II per circa 1 secondo. Il lettore CD si accende e inizia la riproduzione.

Cosa significa il messaggio 'nF d150'?

Questo messaggio appare quando un CD-R o CD-RW non è stato finalizzato correttamente. Utilizzare la funzione FINALIZE sul proprio masterizzatore CD per completare la registrazione.

Come attivare il potenziamento dei bassi?

Premere ripetutamente il tasto DIGITAL DBB per selezionare tra i livelli dbb1 e dbb2. Per disattivare, premere nuovamente fino a quando l'indicatore si spegne.

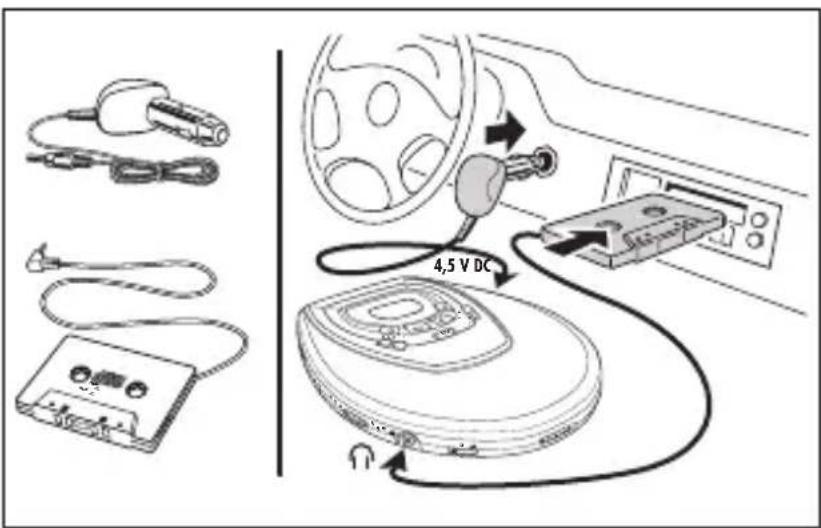

Posso usare il lettore CD in auto?

Sì, utilizzare l'adattatore auto AY 3545 e l'adattatore per cassetta AY 3501. Collegare l'adattatore all'accendisigari e inserire l'adattatore per cassetta nell'autoradio. Impostare il volume del lettore CD sulla posizione 8.

Come programmare una lista di tracce?

Interrompere la riproduzione. Selezionare una traccia con ◀◀/▶▶ e premere PROGRAM. Ripetere fino a 99 tracce. Premere ▶II per riprodurre la lista programmata.

Cos'è la funzione RESUME?

Posizionare la levetta su RESUME durante la riproduzione. La posizione corrente viene memorizzata. Dopo l'arresto e il riavvio, la riproduzione riprende da quel punto.

Il mio lettore CD non risponde ai comandi. Cosa fare?

Verificare che la levetta HOLD sia su OFF. Se HOLD è attivo, portarla su OFF. In caso di scarica elettrostatica, rimuovere brevemente le batterie e ricollegarle.

Come pulire il CD o il dispositivo?

Pulire il dispositivo con un panno morbido, umido e privo di pelucchi. Non usare detergenti. Pulire i CD con un panno privo di pelucchi, in linea retta dal centro verso il bordo.

Quali cuffie posso utilizzare?

Collegare le cuffie in dotazione AY 3677 o altre cuffie con jack da 3,5 mm alla presa LINE OUT/Ω. Prestare attenzione a un volume moderato per evitare danni all'udito.

MANUALE UTENTE AZ9203 PHILIPS

Informazioni generali......43

Riproduzione di CD....44–45

Caratteristiche....46–50

Collegamento in automobile....51

Ricerca guasti....52–53

Svenska

Funktionsknappar ....54

Snabbstart 55

Elförsörjning 56–58

Hörlurar....58

Allmän information....59

CD-avspelning 60–61

Funktioner....62–66

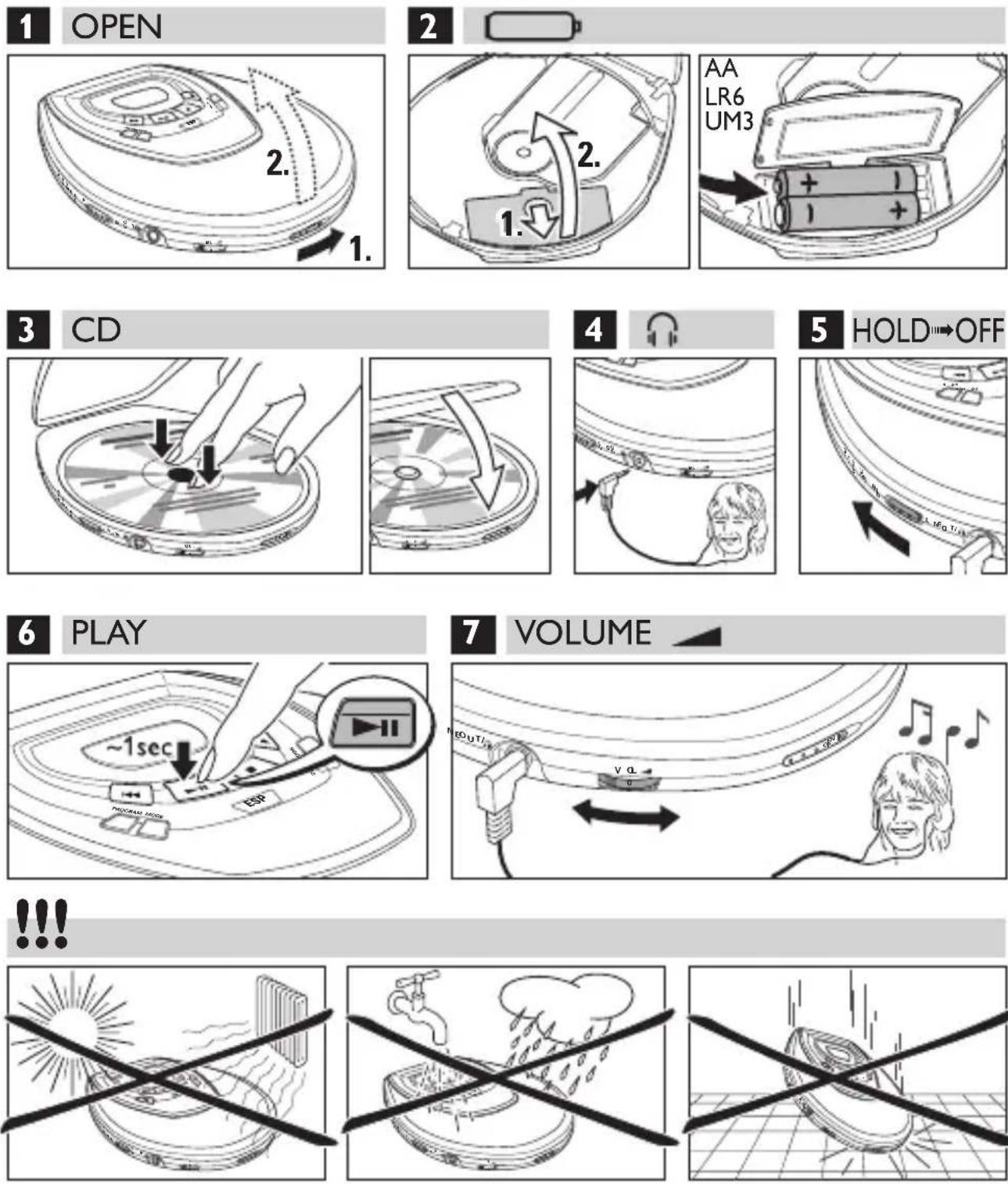

COMANDI, vedere l'illustrazione a pagina 3

1 ■......arresta la riproduzione di CD, cancella un programma o spegne l'apparecchio
2 DIGITAL DBB ...DIGITAL DYNAMIC BASS BOOST attiva e disattiva l'accentuazione dei bassi
3 ▶▶......salta e ricerca i brani del CD in avanti
4 ▶II....accende l'apparecchio, avvia ed interrompe la riproduzione di CD
5......display
6 salta e ricerca i brani del CD indietro
7PROGRAM......programma i brani e revisiona il programma
8MODE......seleziona le diverse possibilità di riproduzione: SHUFFLE, SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL e SCAN
9RESUME......memorizza l'ultima posizione riprodotta di un brano del CD HOLD......blocca tutti i tasti
OFF ......disattiva RESUME e HOLD
10 LINE OUT/Ω .... presa per cuffia 3,5 mm, presa per collegare l'apparecchio ad un altro ingresso audio analogo di un apparecchio supplementare, presa per telecomando (non in tutte le versioni)
11VOL ▲......regola il volume
12 OPEN ▶......apre il coperchio del vano CD
134.5V DC......presa per alimentatore esterno
14......targhetta dati
15 ESP ......ELECTRONIC SKIP PROTECTION garantisce una riproduzione ininterrotta del CD indipendentemente da vibrazioni e urti

Questo apparecchio soddisfa i requisiti previsti dalle normative della Comunità Europea in materia di radiointerferenze.

Batterie (fornite o disponibili come optional)

Con questo apparecchio è possibile utilizzare:

• batterie normali del tipo LR6, UM3 o AA (preferibilmente Philips), oppure
• batterie alcaline del tipo LR6, UM3 o AA (preferibilmente Philips).

Note: – Non si devono utilizzare insieme batterie vecchie e nuove oppure batterie di tipo diverso. – Rimuovere le batterie una volta scariche o quando si prevede di non utilizzare l'apparecchio per molto tempo.

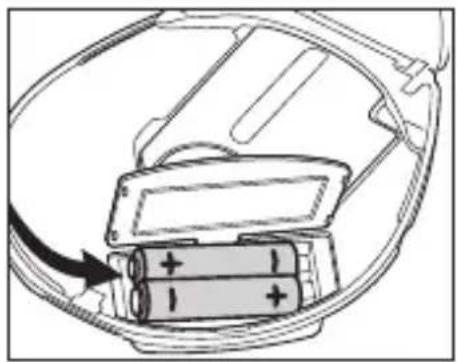

Inserimento delle batterie

1 Premere OPEN ▶ per aprire il coperchio del vano CD.
2 Aprire il vano batterie ed inserire 2 batterie normali o alcaline.

Indicazione batterie

Il simbolo delle batterie sul display è diviso in 3 sezioni indicanti la capacità approssimativa delle batterie.

- Se □ lampeggia e a display compare △ △ △ le batterie sono scariche.

Tempo medio di riproduzione delle batterie in condizioni normali Tipo di batteria ESP attivato ESP disattivato

Normale	7
Alcalina	20

Batterie ECO-PLUS NiMH (non in tutte le versioni) 10 ore 9 ore

Tutti i tipi di batterie contengono sostanze chimiche e devono quindi essere dispersi in modo idoneo.

Informazioni per batterie ECO-PLUS NiMH (solo per versioni fornite con batterie ECO-PLUS NiMH ricaricabili AY 3362)

La ricarica funziona solo su apparecchi con batterie ECO-PLUS NiMH ricaricabili AY 3362.

Ricarica delle batterie ECO-PLUS NiMH a bordo

1 La ricarica funziona solo su apparecchi con batterie ECO-PLUS NiMH ricaricabili AY 3362.

2 Collegare l'adattatore di rete alla presa da 4.5V DC del lettore ed alla presa a parete.

→Viene visualizzato il simbolo □ caricato con sezioni da 0–3 (a seconda del livello di caricamento) e a display compare CHAR-GE.

- La ricarica si interrompe quando si inizia la riproduzione oppure quando sono trascorse circa 7 ore.

3 Quando le batterie sono cariche, viene visualizzato il simbolo ▶ display compare FULL.

Note: – È normale che le batterie si scaldino durante la ricarica.

• Se le batterie si surriscaldano, la ricarica viene interrotta per circa 30 minuti e a display compare Hot.
• Per garantire un'adeguata ricarica a bordo, controllare che i contatti siano puliti e che si stiano utilizzando solo batterie ECO-PLUS NiMH ricaricabili AY 3362.

Manipolazione della batteria ECO-PLUS NiMH ricaricabile

• Se si carica una batteria già carica o semiscarica, se ne diminuisce la vita utile. Pertanto, dopo aver utilizzato le batterie ECO-PLUS NiMH ricaricabili alcune volte, scaricarle completamente prima di ricaricarle.
• Per evitare un corto circuito, le batterie non devono venire a contatto con oggetti metallici.
• Quando le batterie si scaricano velocemente dopo la ricarica, ciò significa che i contatti sono sporchi o che è terminata la loro vita utile.

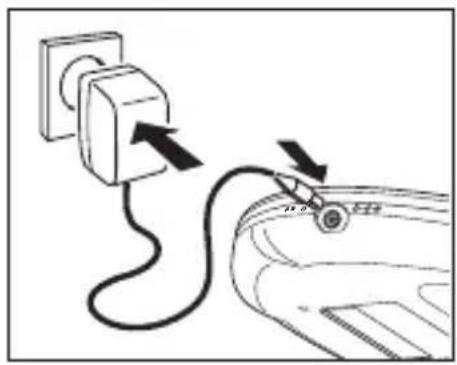

Adattatore di rete (fornito o disponibile come optional)

Utilizzare solo l'adattatore AY 3170 (corrente continua 4,5 V/300 mA, polo positivo al pin centrale). Qualsiasi altro prodotto potrebbe danneggiare l'apparecchio.

1 Controllare che la tensione locale corrisponda alla tensione dell'adattatore di rete.
2 Collegare l'adattatore di rete alla presa da 4.5V DC del lettore ed alla presa a parete.

Nota: Scollegare sempre l'adattatore quando non lo si usa.

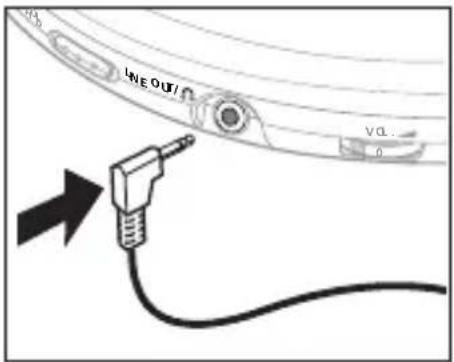

Cuffia AY 3677

- Collegare la cuffia fornita in dotazione alla presa LINE OUT/Ω.

Nota: LINE OUT/Ω può essere utilizzata anche per collegare il sistema HiFi (conduttore del segnale) oppure l'autoradio (cassetta adattatore o conduttore del segnale). In entrambi i casi, occorre impostare il volume del lettore CD alla posizione 8.

Usate la cuffia con intelligenza

Sicurezza dell'udito: non tenere un volume molto alto in cuffia. Gli esperti di audiometria riferiscono che l'uso continuo ad alto volume può provocare danni permanenti all'udito.

Sicurezza stradale: non usare la cuffia mentre si guida un veicolo. Può costituire un pericolo e in molti paesi è illegale. Anche se la cuffia fosse del modello «aria aperta» che consente di ascoltare i rumori esterni, non si deve alzare eccessivamente il volume, tanto da non sentire più i rumori di ciò che accade intorno.

Lettore CD e manipolazione dei CD

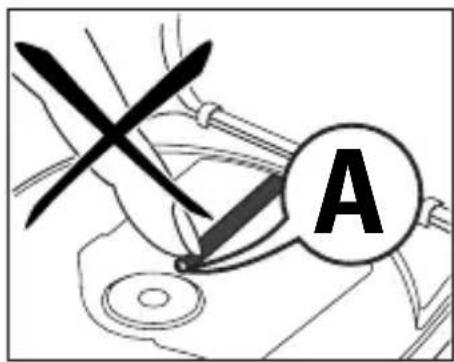

• Non toccare la lente Ⓐdel lettore CD.
- Non esporre l'apparecchio, le batterie o i CD a pioggia e umidità, sabbia o calore eccessivo (provocato da caloriferi o dalla diretta luce del sole).
- Il lettore CD può essere pulito con un panno morbido che non lascia peluzzi, leggermente inumidito. Non usare detergenti, perché potrebbero avere effetto corrosivo.

- Per pulire il CD, passare con un panno morbido che non lascia peluzzi in linea retta dal centro verso il bordo. Un detergente può danneggiare il disco! Non scrivere mai su un CD o applicarvi adesivi.

- La lente può appannarsi quando l'apparecchio viene spostato improvvisamente da un ambiente freddo ad un ambiente caldo. In queste condizioni non è possibile riprodurre un CD. Lasciare il CD in un ambiente caldo fino a totale evaporazione dell'umidità.

- La presenza di cellulari in funzione nelle vicinanze del lettore CD può provocare disturbi di funzionamento.

• Non far cadere l'apparecchio, perché potrebbe danneggiarsi.

Informazioni sulla tutela dell'ambiente

• Tutto il materiale d'imballaggio superfluo è stato eliminato. Abbiamo fatto il possibile per rendere l'imballaggio facilmente suddivisibile in due singoli materiali: cartone (scatole) e polietilene (sacchetti, foglio protettivo in schiuma di lattice).
• L'apparecchio è costituito da materiali che possono essere riciclati se disassemblati da una società specializzata. Osservare le leggi vigenti in materia di eliminazione dei materiali da imballaggio, delle batterie scariche e dei vecchi apparecchi.

Riproduzione di un CD

Questo lettore CD è in grado di riprodurre qualsiasi tipo di Disco Audio, come i CD scrivibili e quelli riscrivibili. Non si deve tentare di riprodurre CD-ROM, CDi, VCD, DVD o CD per computer.

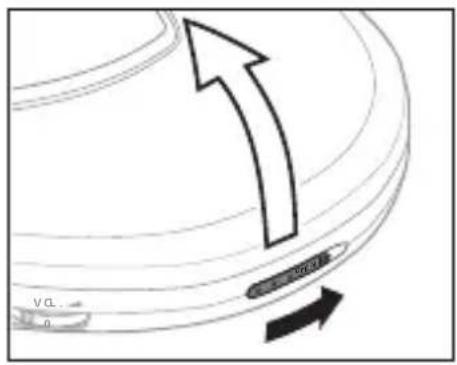

1 Premere il cursore OPEN ▶.

→ Il coperchio si apre.

2 Inserire un CD audio, con il lato stampato rivolto verso l'alto, premendo leggermente sul centro del CD, in modo da inserirlo sul perno. Chiudere il coperchio premendolo.
3 Premere ▶II per circa 1 secondo per accendere l'apparecchio ed iniziare la riproduzione del CD. → Compaiono a display il numero del brano corrente e il tempo di riproduzione trascorso.

- Per interrompere la riproduzione premere ▶II. →A display lampeggia il tempo corrispondente al momento in cui la riproduzione è stata interrotta.

- Per proseguire la riproduzione premere di nuovo ▶II.

4 Premere ■ per arrestare la riproduzione. → A display compaiono il numero totale di brani e il tempo di riproduzione totale del CD.

5 Premere di nuovo ■ per spegnere l'apparecchio.

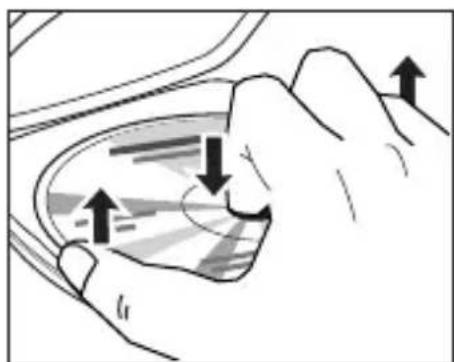

- Per togliere il CD, afferrarlo per il bordo e premere delicatamente sul perno sollevando contemporaneamente il CD.

Nota: In assenza di qualsiasi attività, dopo un determinato periodo di tempo l'apparecchio si spegne automaticamente per risparmiare energia.

Informazioni sulla riproduzione

• Se un CD scrivibile (CD-R) o un CD riscrivibile (CD-RW) non è correttamente registrato, compaiono a display nF d15C. In tal caso completare la masterizzazione usando FINALIZE (finalizza) sul proprio masterizzatore.
• Se si riproduce un CD riscrivibile (CD-RW), dopo aver premuto ▶II passeranno da 3–15 secondi prima che inizi la riproduzione del suono.
• La riproduzione si interrompe se si solleva il coperchio del vano CD.
• Durante la lettura del CD, a display lampeggia / - : - .

Volume e bassi

Regolazione del volume

- Per regolare il volume utilizzare il tasto VOL ▲.

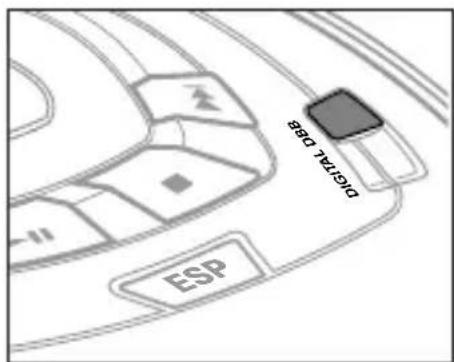

Regolazione dei bassi

Si può scegliere fra i livelli di accentuazione dei bassi dbb i edbb2.

1 Premere più volte DIGITAL DBB fino a selezionare l'intensità dei bassi desiderata.

→ dbb / o dbb2 viene visualizzato per 2 secondi e a display compare .DBB

2 Per spegnere dbb / o dbb2, premere ripetutamente DIGITAL DBB

→scomplete.

Selezione di un brano e ricerca

Selezione di un brano durante la riproduzione

• Premere brevemente ◀◀ o ▶▶ una o più volte per saltare al brano corrente, precedente o seguente.
  → La riproduzione prosegue con il brano selezionato e ne viene visualizzato il numero.

Selezione di un brano quando la riproduzione è ferma

1 Premere brevemente ◀◀ o ▶▶ una o più volte.
→ A display compare il numero del brano selezionato.

2 Premere ▶II per avviare la riproduzione del CD.

→La riproduzione inizia con il brano selezionato.

Ricerca di un passaggio durante la riproduzione

1 Tenere premuto ◀◀ o ▶▶ per trovare un passaggio particolare avanti o indietro.
→ La ricerca ha inizio e la riproduzione prosegue a basso volume. Dopo 2 secondi la ricerca prosegue a velocità maggiore.

2 Rilasciare il pulsante una volta raggiunto il passaggio desiderato.

→ La riproduzione normale prosegue esattamente da questa posizione.

Note: – Durante SCAN la ricerca non è possibile.
- Durante le modalità SHUFFLE, SHUFFLE REPEAT ALL, REPEAT o durante la riproduzione di un programma, la ricerca è possibile solo all'interno del brano particolare.

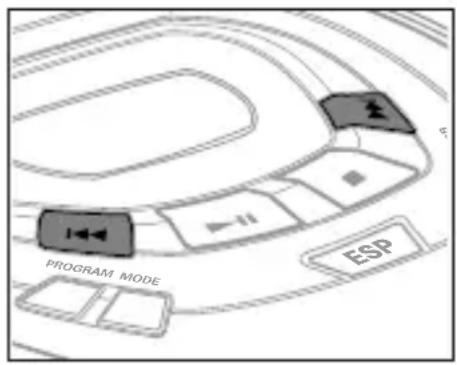

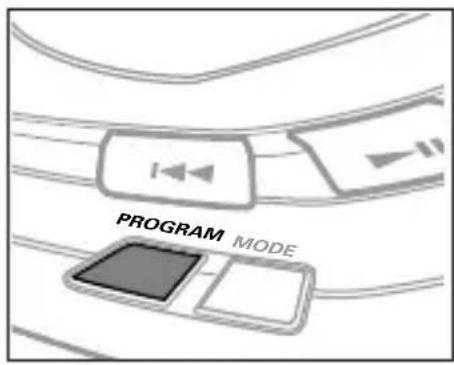

Programmazione di numeri di brano

È possibile selezionare e memorizzare fino a 99 brani in una sequenza di propria scelta. Qualsiasi brano può essere memorizzato più di una volta.

1 Quando la riproduzione è ferma, selezionare un brano con ◀◀ o ▶▶.
2 Premere PROGRAM per memorizzare il brano. →PROGRAM si illumina e vengono visualizzati il numero del brano programmato e ^5 con il numero totale dei brani memorizzati.
3 Procedere in questo modo per selezionare e memorizzare tutti i brani desiderati.
4 Premere ▶II per iniziare la riproduzione dei brani selezionati. → Compare PROGRAM e la riproduzione inizia.

- Per revisionare il programma tenere premuto PROGRAM per più di 2 secondi. → A display compaiono in sequenza tutti i brani memorizzati.

Note: – Se si preme PROGRAM quando non vi sono brani selezionati, compare a display SELECT. – Se si tenta di memorizzare più di 99 brani, a display comparirà la scritta FULL.

Cancellazione del programma

1 Se necessario premere ■ per arrestare la riproduzione.
2 Premere ■ per cancellare il programma.

→ Viene visualizzato una volta CLEAR, PROGRAM scompare ed il programma è cancellato.

Note: Il programma viene cancellato anche se - si interrompe l'alimentazione elettrica, - si apre il coperchio del vano CD, - l'apparecchio si spegne automaticamente.

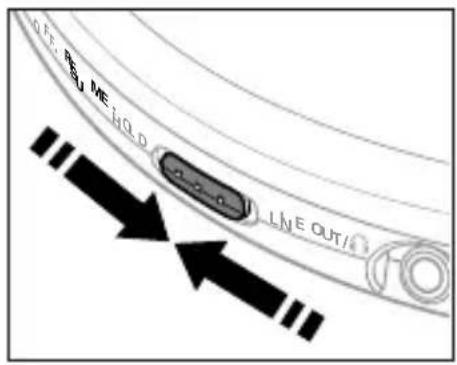

Memorizzazione dell'ultima posizione riprodotta – RESUME

È possibile memorizzare l'ultima posizione riprodotta. Quando si fa partire l'apparecchio, la riproduzione prosegue dal punto in cui era stata interrotta.

1 Attivare la funzione RESUME spostando il cursore su RESUME durante la riproduzione. → Compare RESUME.

2 Premere ■ in qualsiasi momento per arrestare la riproduzione.

3 Premere ▶II in qualsiasi momento per riprendere la riproduzione. ▶ Compare RESUME e la riproduzione continua dalla posizione in cui era stata arrestata.

- Per disattivare RESUME, portare il cursore su OFF. →RESUME scompare.

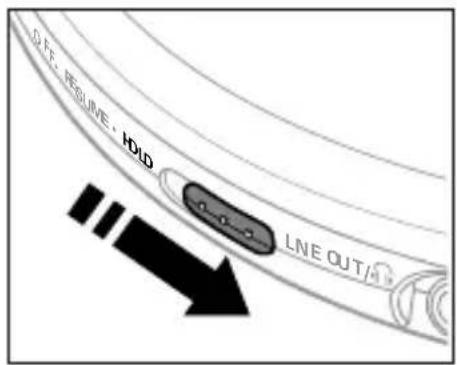

Blocco di tutti i tasti – HOLD

È possibile bloccare i tasti dell'apparecchio. Quando un tasto verrà premuto, non si avrà alcuna azione.

1 Per attivare HOLD, portare il cursore su HOLD. → Ora tutti i pulsanti sono bloccati. Ogni volta che si preme un tasto, a display compare HOLD. Se l'apparecchio viene spento, HOLD viene visualizzato solo quando viene premuto ▶II.

2 Per disattivare HOLD, portare il cursore su OFF.

Nota: Quando si disattiva HOLD portando il cursore su RESUME e si riavvia l'apparecchio, la riproduzione prosegue dal punto in cui era stata arrestata.

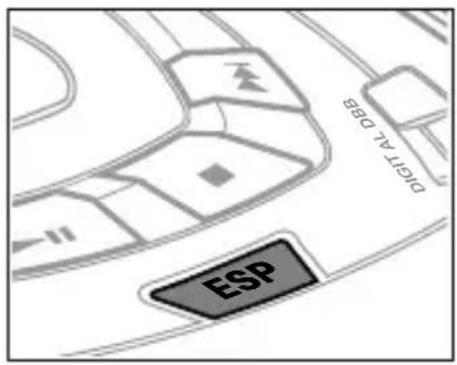

ESP

Con un lettore CD tradizionale si sarà notato che la musica si interrompe ad esempio quando si corre. La funzione ELECTRONIC SKIP PROTECTION impedisce la perdita del suono provocata dalle vibrazioni luminose e dagli urti, garantendo una riproduzione ininterrotta. Ma ESP non impedisce le interruzioni della riproduzione quando si corre velocemente. ESP inoltre non protegge l'apparecchio dai danni che può subire cadendo!

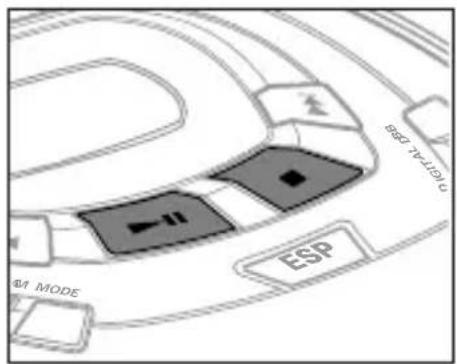

- Premere ESP durante la riproduzione per attivare la protezione antiurto.

→Compare e la protezione è attivata.

- Per disattivare la protezione antiurto, premere di nuovo ESP.

→scompare e la protezione antiurto è disattivata.

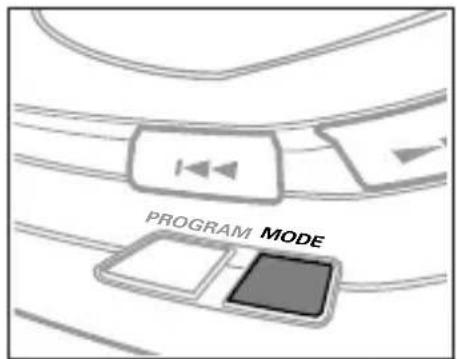

Selezione di diverse possibilità di riproduzione – MODE

È possibile riprodurre i brani in ordine casuale, ripetere un brano o l'intero CD e riprodurre i primi secondi dei brani.

1 Premere MODE durante la riproduzione tutte le volte necessarie per far comparire a display:

→ SHUFFLE: Tutti i brani del CD vengono riprodotti in ordine casuale finché non siano stati tutti riprodotti una volta.
→SHUFFLE REPEAT ALL: Tutti i brani vengono riprodotti ripetutamente in ordine casuale.
→REPEAT: Il brano corrente viene riprodotto ripetutamente.
→REPEAT ALL: Tutto il CD viene riprodotto ripetutamente.
→SCAN: Vengono riprodotti in sequenza i primi 10 secondi di ognuno dei brani restanti.

2 Dopo 2 secondi ha inizio la riproduzione nel modo prescelto.
- Per tornare alla riproduzione normale, premere MODE finché non scompare l'indicazione a display.

Uso in automobile (materiali forniti o disponibili come optional)

Utilizzare solo il convertitore di tensione per automobile AY 3545 (4,5 V CC, polo positivo al pin centrale) e la cassetta adattatore per auto AY 3501. Qualsiasi altro prodotto potrebbe danneggiare l'apparecchio.

1 Collocare il lettore CD su una superficie orizzontale, stabile e non soggetta a vibrazioni.

Accertarsi che si tratti di un luogo sicuro, dove l'apparecchio non costituisca un pericolo o un ostacolo per il conducente e i passeggeri.

2 Collegare la spina CC del convertitore di tensione alla presa 4.5V DC del lettore CD (vale solo per batteria auto a 12 V messa a terra negativa).
3 Inserire il convertitore di tensione nella presa dell'accendisigaro. Se necessario, pulire la presa dell'accendisigaro per garantire un contatto elettrico soddisfacente.
4 Abbassare il volume e collegare la spina della cassetta adattatore alla presa LINE OUT/Del lettore CD.
5 Introdurre la cassetta con attenzione nel vano cassette dell'autoradio.
6 Accertarsi che il cavo non sia di intralcio nella guida.
7 Avviare il lettore CD, portare VOL — alla posizione 8 e regolare il suono utilizzando i comandi dell'autoradio.
- Staccare sempre il convertitore di tensione dalla presa dell'accendisigaro quando non si usa il lettore CD.

Note: – Evitare condizioni di eccessivo calore dovute al riscaldamento dell'auto o alla luce diretta del sole (ad es. nell'auto parcheggiata al sole, d'estate).

- Se l'autoradio dispone di una presa LINE IN, è preferibile usare questa presa per il collegamento dell'autoradio, anziché la cassetta adattatore. Collegare il conduttore del segnale a questa presa LINE IN ed alla presa LINE OUT/ del lettore CD.

AVVERTENZA

Non si deve cercare in nessun caso di riparare personalmente l'apparecchio, poiché così facendo si farà decadere la garanzia.

Problema	Possibile	causa	Soluzione
Manca l'alimentazione, la riproduzione del CD non parte	Batterie Batterie inserite in modo non corretto	Inserire correttamente le	batterie.
	Batterie scariche. Sostituire le batterie.
	I pin dei contatti sono sporchi. Pulire con un panno.
	Adattatore di rete Collegamento allentato Collegare bene l'adattatore.
	Uso in auto L'accendisigaro non riceve Attivare la funzione di alimentazione quando accensione o inserire le l'accensione è disattivata. batterie.
nF d'15C Il CD-R o il CD-RW non è stato Usare FINALIZE sul indicazione registrato correttamente. masterizzatore per completare la registrazione.
no d'15C Il CD è segnato o sporco. Sostituire o pulire il CD.
indicazione	Manca il CD oppure il CD non è inserito correttamente.	Inserire un CD con l'etichetta in alto.
	La lente del laser è appannata. Attendere che la lente torni pulita.
Indicazione Hold e/o nessuna reazione all'azionamento dei tasti	HOLD è attivato.	Disattivare HOLD.
	Scarica elettrostatica	Scollegare l'apparecchio dall'alimentatore o estrarre le batterie per alcuni secondi.

Se si verifica un guasto, scorrere la lista di controllo riportata di seguito prima di far riparare l'apparecchio.

Se non si è in grado di risolvere un problema seguendo questi suggerimenti, rivolgersi al rivenditore o al centro di assistenza.

Problema	Possibile	causa	Soluzione
Il CD salta dei brani.	Il CD è danneggiato o sporco. Sostituire o pulire il CD.
	RESUME, SHUFFLE O PROGRAM sono attivi. o PROGRAM.	Disattivare RESUME, SHUFFLE
Non c'è suono o il suono è di cattiva qualità	PAUSE è attivato.	Premere ▶II.
	Collegamenti allentati, Controllare e pulire sporchi o non corretti i collegamenti.
	Il volume non è regolato. Regolare il volume.
	Malfunzionamento Tenere il lettore dovuto alla vicinanza di lontano da cellulari in cellulari in funzione	funzione.
	Forti campi magnetici vicino al lettore	Cambiare la posizione del lettore o i collegamenti.
	Uso in auto
	Cassetta adattatore inserita in modo non corretto.	Lasciare che il lettore CD la cassetta.
	Temperatura all'interno dell'auto troppo alta o troppo bassa.	Lasciare che il lettore CD si ambienti alla temperatura.
	Accendisigaro o presa accendisigaro troppo sporchi	Pulire l'accendisigaro o la presa corrispondente.
	Direzione di riproduzione errata dell'autoreverse del lettore di cassette	Cambiare la direzione dell'autoreverse.
