MANUALE UTENTE ELVOX 69AM/T Vimar

Manuale installatore Installer guide

69AM/T

Selettore video per 4 telecamere Video selector for 4 cameras

69AM/T

Indice ...... pag.

- Avvertenze per l'installatore 2

1. Generalità 2
2. Installazione elettrica 2
3. Configurazione hardware.... 4
4. Configurazioni software 4 - 11
5. Funzionamento 12
6. Schemi di collegamento 26 - 29

Il manuale istruzioni è scaricabile dal sito www.vimar.com

Regole di installazione

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Conformità normativa

Direttiva EMC

Norme EN 60065, EN 61000-6-1 e EN 61000-6-3.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifi

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 finè inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

1. Generalità

L'Art. 69AM/T è un commutatore solo video impiegato nel sistema videocitofonico DUE FILI ELVOX per videosorveglianza.

Al modulo base possono essere connesse fino a quattro telecamere. Utilizzando il modulo di espansione Art. 69AM/T4, al quale si possono connettere fino ad un massimo di quattro telecamere alla volta, si può aumentare il numero di telecamere. All'art. 69AM/T si possono collegare fino a tre moduli Art. 69AM/T4 per un massimo di 16 telecamere.

In unione ad un centralino di portineria Art. 40510 opportunamente configurato, permette di realizzare la funzione di telecamera per il centralino stesso. In questa configurazione si deve utilizzare un 69AM/T per ogni centralino e l'unica telecamera deve essere connessa all'ingresso V1 - MV1.

Il commutatore 69AM/T non può essere utilizzato contemporaneamente per nessun altro scopo.

Il numero massimo di telecamere in funzione dei moduli 69AM/T4 aggiuntivi (Fig. 2), è riportato nella seguente tabella:

MODULI AGGIUNTIVI NUMERO MASSIMO TELECAMERE
0	4
1	8
2	12
3	16

2. Installazione Elettrica

L'interfaccia si collega all'impianto per mezzo della morsettiera CN10 che si trova in alto a sinistra (Fig. 1).

SERIGRAFIA DESCRIZIONE
+ E +I di un eventuale alimentatore ausiliario Art. 6923, il – va connesso a M
F2 Uscita open	collector, max 100 mA. Come fonte di alimentazione usare +12 Vc.c.
F1 Uscita open	collector, max 100 mA. Come fonte di alimentazione usare +12 Vc.c.
12 Da utilizzare	per alimentare i carichi su F1 e / o F2. 100 mA massimi. E' presente solo quando è attivo almeno uno tra F1, F2, telecamera, trasmissione dati
M Massa riferimento di +I, 12, +E
+ I Uscita attiva	positiva max. 100 mA (+12Vc.c. quando una telecamera è accesa).
B1, B2 Bus Due	Fili Elvox

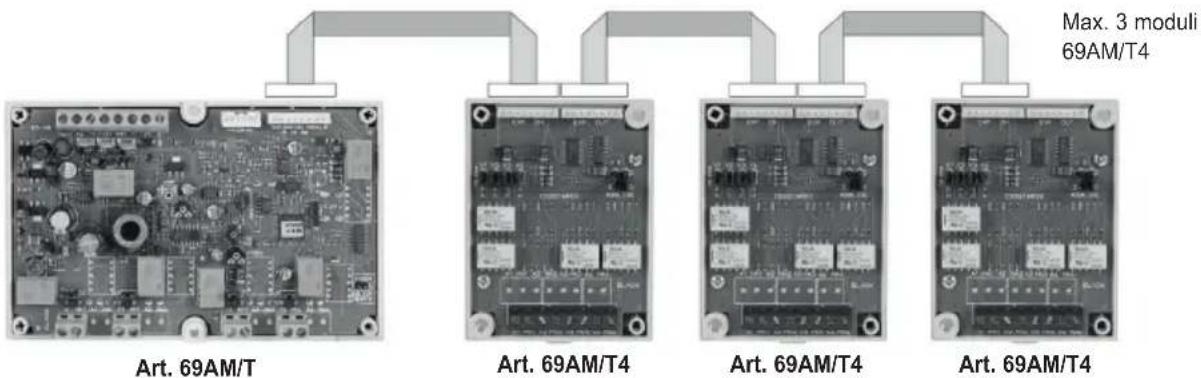

Il connettore CN15 della 69AM/T va collegato al EXP. IN del primo modulo 69AM/T4. Il EXP. OUT del 69AM/T4 andrà al EXP. IN del successivo e così via.

Le telecamere vanno collegate tramite cavo coassiale a V1-M1, V2-M2 e così via (Fig. 3).

Per la configurazione del modulo 69AM/T4 vedi relative istruzioni.

69AM/T

Fig.1
Art. 69AM/T

Fig. 2
Fig. 3

69AM/T

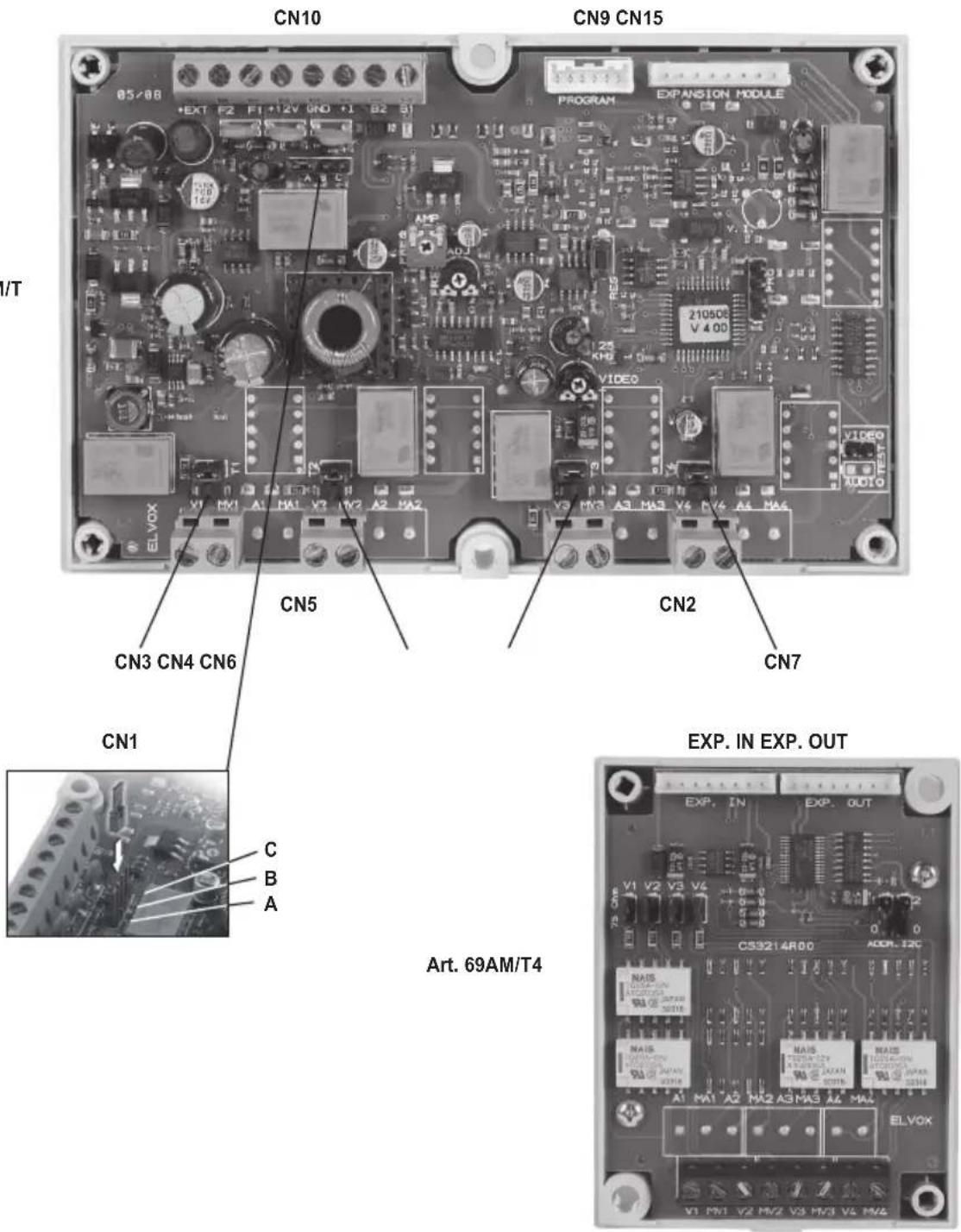

3. Configurazione hardware

Nel seguito si farà riferimento a CN10 posizionato in alto a sinistra.

3.1. TERMINAZIONE BUS

Nel lato in alto a sinistra, sotto CN10, è presente il connet -tore CN1. Un ponticello in una delle tre posizioni possibili A-B-C, permette di terminare correttamente il bus per quanto riguarda il segnale video. Provare la condizione che permette la miglior visione come compromesso (vedi tabella riportata nella sezione schemi di collegamento).

3.2. TERMINAZIONE VIDEO

I ponticelli CN3, CN4, CN6 e CN7 quando chiusi inseriscono una terminazione a 75 Ohm per ognuno dei quattro possibili segnali video. Le terminazioni sono ovviamente indipendenti (già inserite di default).

4. Configurazioni software

Le configurazioni possono essere condotte per mezzo del programmatore 950C collegato a CN9 posto in alto a destra e che è accessibile anche esternamente al coperchio.

In alternativa tramite l'interfaccia 692I/U e il completo di software per PC SaveProg.

I parametri configurabili sono descritti nella Tabella A riportata qui in seguito:

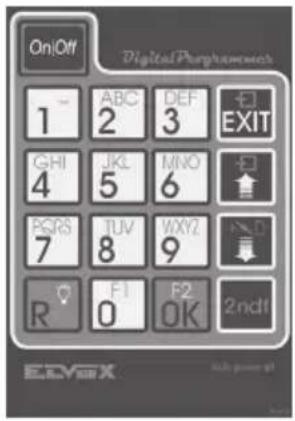

Disposizione dei tasti del programmatore 950C

4.0 ASSEGNAZIONE IDENTIFICATIVO

L'identificativo è assegnato mediante programmazione software. Il commutatore può essere identificato come targa oppure come dispositivo e come TVCC per centralino.

Per identificarlo come targa, dispositivo o TVCC centralino, vedi paragrafi 4.2 e 4.3.

Tabella A

Parametro Default Voce successiva Voce	Precedente Sotto Voce
Lingua Italiano	(Lingua locale)
ID come Targa 0	(non assegnato)
ID come Dispositivo 0	(non assegnato)
TVCC Centralino 0
Installazione Bus Verticale
ID Iniziale (+)(Compare per installazione orizzontale)	1
ID Finale (+)(Compare per installazione orizzontale)	1000
PI per router (+)(Compare per installazione orizzontale)	200 (Router = 5)
Tempo conversazione 120 s
Tempo Autoaccensione 10 s
Tempo Funzione F1 1 s
Tempo funzione F2 1 s
Inviare presenza Periodo 1 min.
Abilitaz Dirette abilitate,	Comuni disabilitate
Centralino(compare per installazione orizzontale)	Non assegnato
F1 Comune	Vuota		8 x ☐ o ☒	☐
F2 comune	Vuota		8 x ☐ o ☒	☐
Numero Telecomere	1
Sequenza Autoaccensione	Vuota		204 se configurato in verticale,in configurazione orizzontale i dispositivi quelli delimitati dalla finestra e validi PI per router (vedi tabella 3).Per i centralini 40001 a 40008 default altrimenti quello configurato in posizione Centralino.x ☐ o ☒	☐
Telecamera P.E. (Posto Esterno)(Non compare per installazione orizzontale)	Vuota		200 x ☐ o ☒	☐
ID Posto Esterno(Non compare per installazione orizzontale)	Vuota		8 x ☐ o ☒	☐
Audio alimentato(valido solo per 69AM)	SI		16 x ☐ o ☒	☐
Per Reset EEPROM	N.A.

69AM/T

Il tasto non ha funzione perché il programmatore è alimentato dal bus. Per lo stesso motivo non è presente la funzione di auto spegnimento. Utilizzando i tasti e nel programmatore, selezionare la voce seguente del menù principale:

Durante la fase di attesa della risposta da parte del commutatore, sul display appare:

Entering Terminal Mode

Dopo qualche secondo sul display del programmatore appaiono il tipo e la versione del software relativi al commutatore:

Subito dopo appare la prima voce del menù di programmazione. La procedura di programmazione termina o per timeout o premendo il tasto - mentre si è in uno qualsiasi dei menù esterni di seguito elencati.

4.1 - Lingua messaggi

Lingua Messaggi Italiano

Le programmazioni possono essere condotte in italiano (lingua locale, default) o in inglese. Altre lingue locali sono disponibili per i rispettivi mercati. Per cambiare lingua, premere 1 per l'italiano o 2 per l'inglese.

Lingua Messaggi Inglese

Per annullare premere Per confermare premere il tasto. L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Done! Inglese

II display cambia ora in:

Con il tasto si passa alla voce precedente del menù di programmazione.

4.2 - ID commutatore come targa

Premendo il tasto si passa alla prossima voce per mezzo della quale si può cambiare l'identificativo del commutatore. Per cambiare l'identificativo, digitare le cifre in modo da comporre 0 o un numero compreso tra 2 e 15 in caso di installazione Verticale e da 2 a 8248 in caso di installazione Orizzontale.

ID Targa 12

Per annullare premere Per confermare premere il tasto . OK L'accettazione del comando, dopo aver controllato che nell'impianto in quel momento non esista nessun altro oggetto con lo stesso indirizzo, viene indicata nella prima riga del display:

Fatto! 12

In caso di identificativo fuori limite, la prima riga del display segna-

la l'incongruenza:

Fuori limite 59

Con il tasto si passa alla voce precedente del menù di programmazione.

4.3 - ID commutatore come dispositivo

Nota: non compare se l'installazione è Orizzontale.

Premendo il tasto si passa alla prossima voce per mezzo della quale si può cambiare l'identificativo del commutatore visto però come un citofono o videocitofono. Per default l'ID non è assegnato:

ID Dispositivo

Per cambiare l'identificativo, digitare le cifre in modo da comporre un numero compreso tra 1 e 200 e che non sia uguale all'ID di un citofono o videocitofono:

Digita ID disp.

Digita ID disp. 10

Digita ID disp. 100

Per annullare premere Ex Per confermare premere il tasto . L'accettazione del comando, dopo aver controllato che nell'impianto in quel momento non esista nessun altro oggetto con lo stesso indirizzo, viene indicata nella prima riga del display:

Fatto! 100

ID Dispositivo 100

In caso di identificativo fuori limite, la prima riga del display segna- la l'incongruenza:

Fuori limite 888

Con il tasto si passa alla voce precedente del menù di programmazione.

4.3A - TVCC Centralino

Premendo il tasto si passa alla prossima voce per mezzo della quale si può modificare l'abilitazione all'uso come telecamera di un centralino 40510.

Quanto è mostrato corrisponde al valore corrente:

TVOC Centralino

0 significa non abilitato.

Per installazioni verticali sono validi solo i numeri da 1 a 4.

Per installazioni orizzontali da 129 a 144.

TUCC Centralino

Per annullare premere. Per confermare premere il tasto . L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

69AM/T

In caso di identificativo fuori limite, la prima riga del display segnala l'incongruenza:

Con il tasto si passa alla voce precedente del menù di programmazione.

Nota: per funzionare correttamente è necessario che tutte le altre configurazioni siano al default, tranne eventualmente l'installazione Orizzontale / Verticale che deve essere la stessa del centralino 40510 con il quale il 69AM/T verrà usato.

Quando si utilizza il Selettore 69AM come "TVCC centralino" utilizzando un centralino 40510 con FW >= 1.22 è possibile associare al 40510 una telecamera (la 1 del 69AM). Un 69AM == un 40510. La telecamera non può essere condivisa e il 69AM non può essere usato per altri scopi. Il 69AM va installato nello stesso lato bus del 40510 rispetto eventuali router / separatori, ma sempre prima di 69MX dato che è una funziona come una targa. Nel 69AM va indicato quale è il numero del centralino ad esso associato (ID Orizzontale/ ID Verticale). Non eseguire altre configurazioni, tranne Orizzontale / Verticale. Nel centralino, menu installatore, va abilitato l'uso della telecamera. Quando il centralino (CdP) chiama un un posto interno, il chiamato vede subito il video del chiamante. In caso di due CdP, entrambi dotati di telecamera, la chiamata è audio.

Nota: Se c'è ID come TVCC viene nascosto l'ID come Posto Esterno se letto con 950C, e se si riconfigura di nuovo 0 in TVCC l'ID come posto esterno ricompare.

Se c'è ID TVCC prevale il funzionamento come TVCC sulle altre due possibili configurazioni come ID targa e come ID dispositivo in Verticale.

4.3B - Installazione

Si sceglie la modalità installativa dell'unità elettronica: Per Installazione Verticale o per Installazione Orizzontale.

Default: Verticale

Nota: uscendo dalla configurazione e tornando con l'unità elettronica a riposo, questa esegue forzatamente un riordino della rubrica.

Nota: passando da installazione Orizzontale a Verticale viene controllata la congruenza di altre programmazioni preesistenti. Se ci fosse qualcuna di esse che nella configurazione Verticale non è più valida, l'unità elettronica lo mostra con un messaggio indipendente dalla lingua e con codice numerico:

Per confermare il passaggio da Orizzontale a Verticale che in questo caso comporta la cancellazione automatica delle programmazioni non compatibili, premere il tasto Con siannulla la procedura lasciando l'unità elettronica in modalità Orizzontale e senza perdita di programmazioni.

4.3C - ID iniziale

Questa voce appare solamente se è stata selezionata la configurazione Orizzontale. Deve essere indicato il primo dell'intervallo di

ID dei (video)citofoni per i quali possono essere eseguite alcune configurazioni nell'unità elettronica. Esse sono: abilitazioni all'uso di F1 / F2, autoaccensione.

Default: 1

4.3D - ID finale

Si tratta della stessa cosa del paragrafo 4.3C solo che si riferisce all'ultimo ID dello stesso intervallo.

Default: 1000

Nota: l'ampiezza della finestra risultante deve essere minore o uguale a 1000 interni gestiti dipendentemente dal numero dei PI per router (vedi tabella 3). In caso non sia così, l'unità elettronica provvede a correggere automaticamente l'errore, portandola al massimo al valore consentito seguendo la tabella 3, e avvisa l'u-tente di controllare l'altro estremo in modo da sincerarsi del valore corretto automaticamente ed eventualmente modificarlo in modo da adattarlo alle esigenze.

Contr. altro ID 3000

4.3E - PI per Router

La targa va configurata indicando quanti Posti Interni (PI) sono collegati al massimo dopo ogni router. Va indicato il numero massimo tra tutti i router presenti nell'impianto.

Il numero di PI per router viene automaticamente ottimizzato dalla targa in modo da sfruttare al massimo l'indirizzamento.

Il numero totale di router gestibili dal commutatore sarà quindi dato da:

Numero Router = 1000 / [PI per Router]

Dove 1000 è il numero di PI che il commutatore gestisce per le funzioni:

• Abilitazioni / disabilitazioni
- Autoaccensione

Per esempio con PI per Router = 50 si potranno gestire fino a 20 router. In certe configurazioni è possibile aggiungere un ulteriore router che copre i PI mancanti per il totale di 1000.

Il minimo di PI per Router è 31. Ci sono 32 router da 31 PI al massimo.

Il numero massimo di PI per Router è 200. In questo caso si ritorna alla configurazione di default che prevede 5 router.

Fermo restando che per ogni router i PI continuano ad avere gli ID da 1 a 200, nel caso di router 1, e poi sommando multipli di 200 per gli altri router, adesso la targa tratta un numero maggiore di router ma limitatamente ai primi PI il cui numero è stato scelto con la programmazione presente.

Mostrando come esempio il default di 50 PI per router, la situazione è questa:

NUMERO ROUTER DA ID A ID
1 1 50
2 201 250
3 401 450
4 601 650
...
19 3601 3650
20 3801 3850

69AM/T

Default: 200

Distribuzione PI per Router (vedi Tabella riportata nelle pagine in seguito)

4.4 - Tempo conversazione

Premendo il tasto si passa alla prossima voce per mezzo della quale si può modificare il tempo per il quale la conversazione con il commutatore permane sul (video)citofono. Quanto è mostrato corrisponde al valore corrente:

Tempo Conversaz. 120 s

Digitando delle cifre, il tempo può essere cambiato a passi di dieci secondi:

Tempo Conversaz. 180 s

Per annullare premere Per confermare premere il tasto . L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Fatto! 180 s

In caso di tempo fuori limite, ovvero superiore ai 2550 secondi, la prima riga del display segnala l'incongruenza:

Fuori limite 9990 s

Con il tasto si passa alla voce precedente del menù di programmazione.

4.5 - Tempo autoaccensione

Premendo il tasto è passa alla prossima voce per mezzo della quale si può modificare il tempo per il quale l'autoaccensione richiesta dal citofono o dal videocitofono permane sul commutatore. Quanto è mostrato corrisponde al valore corrente:

Tempo Autoaccers 10 s

Digitando delle cifre, il tempo può essere cambiato a passi di un secondo:

Tempo Autoaccens 25 s

Per annullare premere . Per confermare premere il tasto . L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Fatto! 25 s

In caso di tempo fuori limite, ovvero superiore ai 255 secondi, la prima riga del display segnala l'incongruenza:

Fuori limite 999 s

Con il tasto si passa alla voce precedente del menù di programmazione

4.6 - Tempo funzione 1

Premendo il tasto si passa alla prossima voce per mezzo della

quale si può modificare il tempo per il quale viene attivata l'uscita F1.

Quanto è mostrato corrisponde al valore corrente:

Tempo Funzione 1 1 s

Digitando delle cifre, il tempo può essere cambiato a passi di un secondo:

Tempo Funzione 1 5 s

Per annullare premere . Per confermare premere il tasto . L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Fatto! 5 s

In caso di tempo fuori limite, ovvero superiore ai 255 secondi, la prima riga del display segnala l'incongruenza:

Fuori limite 999 s

Il valore 0 ha il significato particolare di comandare l'uscita F1 per 0,5 secondi:

Tempo Funzione 1 0.5 s

Con il tasto si passa alla voce precedente del menù di programmazione.

4.7 - Tempo funzione 2

Premendo il tasto si passa alla prossima voce per mezzo della quale si può modificare il tempo per il quale viene attivata l'uscita F2.

Quanto è mostrato corrisponde al valore corrente:

Tempo Funzione 2 1 s

Digitando delle cifre, il tempo può essere cambiato a passi di un secondo:

Tempo Funzione 2 5 s

Per annullare premere E4 Per confermare premere il tasto . L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Fatto! 5 s

In caso di tempo fuori limite, ovvero superiore ai 255 secondi, la prima riga del display segnala l'incongruenza:

Fuori limite 999 s

Il valore 0 ha il significato particolare di comandare l'uscita F2 per 0,5 secondi:

Tempo Funzione 2 0.5 s

Con il tasto si passa alla voce precedente del menù di programmazione

69AM/T

4.7A - Invio Presenza

Il commutatore invia nel bus un'informazione riguardo la propria presenza affinchè i PE che si occupano della gestione dell'autoaccensione ne siano costantemente informati.

In alcune situazioni è desiderabile che questo sia fatto periodicamente. Introdurre con i pulsanti al 1º periodo di invio espresso in minuti. 0 per disattivare. Premere il tasto per confermare la modifica.

Default = 1 minuto, 1' minimo, 90' massimo

4.7B - Abilitazioni

È possibile configurare sul commutatore come ID targa inibendo o abilitando i comandi inviati dai posti interni relativi a funzioni F1 e F2. Con la lettera D vengono indicate le abilitazioni degli azionamenti Diretti verso l'unità elettronica. Con la lettera C vengono indicate le abilitazioni riferite ai comandi indiretti cioè i comandi da attivare in coincidenza ad esempio attivazione della Funzione F1 o F2 di un'altra unità elettronica (vedere F1 / F2 Comune).

Utilizzare i pulsanti e dalla tastiera numerica per selezionare l'identificativo in configurazione verticale digitare il numero del posto interno (da 1 a 200) e da 201 a 204 per i centralini di portineria. In configurazione orizzontale digitare il codice dei posti interni delimitati dalla finestra e validi in relazione al numero dei PI per router, vedi tabella 3 pag 14, oppure digitare gli ID dei centralini da 40001 a 40008, che al default corrispondo agli ID dei centralini dei router 1 e router 2, altrimenti gli ID tra quelli configurati in posizione Centralino (vedi 4.7C).

Una volta trovato, entrare in modifica con OK. Attraverso i tasti da 1 a abilitare i comandi, vedi tabella 8.

4.7C - Centralino

Visibile se il commutatore è configurato orizzontale. La programmazione assume il significato di centralino conosciuto. Introdurre uno dei 128 ID di centralino possibili sui 32 montanti verticali (4 ogni montante come scelta massima), o un centralino orizzontale per i numeri da 129 in poi. Introdurre 0 per annullare.

Possono essere configurati fino a 8 di questi centralini per essere gestiti come abilitazioni/disabilitazioni F1 / F2 e autoaccensioni.

Riguardo gli 8 centralini, per default (vuoto) si tratta dei centralini con indirizzo da 40001 a 40008 (ID da 1 a 8). Se ci sono configurazioni nelle posizioni centralino, quel centralino viene gestito e si perde il default.

Utilizzare i pulsanti e per scegliere il numero del centralino.

Comporre poi il numero del pulsante o 0 per annullare la programmazione. Premere il tasto per confermare.

Default: non configurati.

4.8 - F1 Comune

Premendo il tasto si passa alla prossima voce per mezzo della quale si può programmare per quali altri azionamenti di F1 il commutatore deve attivare la sua uscita. In pratica l'uscita F1 di un commutatore può essere attivata non solo per un comando diretto, ma indirettamente perché F1 di un'altra targa (massimo altre otto) è stata comandata. Per default non c'è nessuna assegnazione:

F1 Comune 1 Non Asse9nato

Digitare le cifre in modo da comporre un numero compreso tra 1 e 15 (1 a 8248 configurazione orizzontale), cioè l'identificativo della targa (in questo caso la prima su otto possibili scelte) per il comando della cui funzione F1 anche il commutatore deve attivare la propria:

F1 Comune 1

Per annullare premere Ex Per confermare premere il tasto . L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Fatto! 5

In caso di identificativo fuori limite, la prima riga del display segna- la l'incongruenza:

Fuori limite 66

Per annullare l'assegnazione, introdurre 0 come identificativo.

Ci si può spostare tra un indice e l'altro anche mediante l'utilizzo dei tasti e. Dalla posizione 1, premendo si passa alla voce successiva del menù di programmazione.

Con il tasto si passa velocemente, saltando tutti i passi intermedi, alla voce precedente del menù di programmazione. Se invece si inseriscono numeri da 21 a 36 (10001 e 16000 in configurazione orizzontale), allora come oggetto capofila non viene presa in considerazione una commutatore ma un attuatore. Il numero 21 corrisponde al 1° relè del 1° attuatore, 36 al secondo relè dell'8° attuatore. A differenza di serratura, F1 o F2, gli attuatori non sono sottoposti a blocchi come descritto al paragrafo 3.3. In fase di visualizzazione i commutatori sono precedute da una lettera "P", gli attuatori da "A".

Fi Comune i P 1 Fi Comune i A 1

4.9 - F2 Comune

Premendo il tasto si passa alla prossima voce per mezzo della quale si può programmare per quali altri azionamenti di F2 il commutatore deve attivare la sua uscita. In pratica l'uscita F2 di un commutatore può essere attivata non solo per un comando diretto, ma indirettamente perché F2 di un'altra targa (massimo altre otto) è stata comandata. Per default non c'è nessuna assegnazione:

F2 Comune 1 Non Assegnato

Digitare le cifre in modo da comporre un numero compreso tra 1 e 15 (1 a 8248 configurazione orizzontale), cioè l'identificativo della targa (in questo caso la prima su otto possibili scelte) per il comando della cui funzione F2 anche il commutatore deve attivare la propria:

F2 Comune 1

Per annullare premere EXI per confermare premere il tasto

69AM/T

L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

In caso di identificativo fuori limite, la prima riga del display segna- la l'incongruenza:

Per annullare l'assegnazione, introdurre 0 come identificativo. Ci si può spostare tra un indice e l'altro anche mediante l'utilizzo dei tasti e Dalla posizione 1, premendo si passa alla voce

successiva del menù di programmazione. Con il tasto si passa velocemente, saltando tutti i passi intermedi, alla voce precedente del menù di programmazione, Se invece si inseriscono numeri da 21 a 36 (10001 e 16000 in configurazione orizzontale), allora come oggetto capofila viene presa in considerazione un attuatore. Il numero 21 corrisponde al 1° relè del 1° attuatore, 36 al secondo relè dell'8° attuatore. A differenza di F1 o F2, gli attuatori non sono sottoposti a blocchi come descritto al paragrafo 3.3. In fase di visualizzazione i commutatori sono precedute da una lettera "P", gli attuatori da "A".

4.10 - Numero telecamere

Premendo il tasto s passa alla prossima voce per mezzo della quale si può programmare quante telecamere per TVCC sono collegate al modulo base o tramite i moduli aggiuntivi 69AM/4, 69AM/T4. Il numero delle telecamere deve essere congruente con il numero di moduli aggiuntivi installati:

Per default quindi si utilizzerà solo il modulo base. Per cambiare tale numero cominciare a digitare le cifre, per esempio 1 poi 2

Per annullare premere EXP per confermare premere il tasto . OK L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Il numero massimo di telecamere è fissato in 16. Con il tasto si passa alla voce precedente del menù di programmazione.

4.11 - Sequenza autoaccensione

Premendo il tasto si passa alla prossima voce per mezzo della quale si può programmare, monitor per monitor compresi gli eventuali centralini di portineria, la sequenza di autoaccensione delle telecamere nel commutatore. Per default non c'è nessuna sequenza e quindi viene utilizzata solo la prima telecamera.

Sea. Autoacc. 1 Non Assesnato

Per cambiare identificativo del monitor o citofono utilizzare i tasti e in alternativa digitare il numero del monitor o citofono, da 1 a 200 per i (video)citofoni e da 201 a 204 per i centralini di portineria:

In configurazione orizzontale digitare il codice dei posti interni delimitati dalla finestra e validi in relazione al numero dei PI per router, vedi tabella 3 pag 14, oppure digitare gli ID dei centralini da 40001 a 40008, che al default corrispondo agli ID dei centralini dei router 1 e router 2, altrimenti gli ID tra quelli configurati in posizione Centralino (vedi 4.7C).

Per annullare premere Per confermare premere il tasto . OK Per modificare la sequenza del dispositivo selezionato, a partire da dove viene mostrato il valore corrente, premere OK.

Per specificare la sequenza di telecamere, utilizzare i tasti poi per le prime 9:

Per le telecamere oltre la 9, si utilizza un meccanismo di prefisso mediante l'ausilio del tasto 0. Premendolo la prima volta, al posto di una cifra compare il simbolo '?'

A questo punto si preme un tasto compreso tra ce in modo da comporre l'identificativo che va da 10 a 16.

Dato che si utilizza una sola posizione del display per visualizzarli si utilizzano le lettere A..G secondo la tabella seguente:

Tasto Numero Telecamera Lettera
0	10
1	11 B
2	12
3	13
4	14
5	15
6	16

L'ultimo identificativo presente nella sequenza può essere cancelato mediante il tasto. In una sequenza gli identificativi possono anche essere duplicati. Il limite massimo è però di 16 per ogni (video)citofono. Per aiutare al composizione si sequenze uguali tra loro, per questa programmazione esiste il concetto di "blocco degli appunti" o "clipboard". Se mentre si è in modifica, e non c'è il simbolo '?' visibile, e si preme il tasto, la sequenza che appare nel display viene copiata in una zona temporanea di memoria. Si può terminare la sequenza attuale, spostarsi su un altro monitor / citofono e premere, ottenendo il richiamo di

69AM/T

questa memoria che va a sostituire quanto eventualmente già presente. Per annullare premere EXIT. Per confermare premere il tasto OK. L'accettazione del comando, come per tutti gli altri, viene indicata nella prima riga del display:

Eatto! 321A

Ci si può spostare tra un identificativo e l'altro anche mediante l'utilizzo dei tasti 📄 e 📄 Dalla posizione dell'identificativo 1, premendo 📄 si passa alla voce successiva del menù di programmazione.

Per annullare tutte le sequenze, a partire da dove viene mostrato il valore corrente premere il tasto:

1=Reset Autoacc.

Viene chiesto di confermare premendo

1=Reset Autoacc. SI

e poi il tasto Con o con si annulla la procedura.

Se viene scelto di resettare le sequenze, compare:

Attendere...

E alla fine:

Fatto! Attendere...

Con il tasto si passa velocemente, saltando tutti i passi intermedi, alla voce precedente del menù di programmazione.

4.12 - Telecamera pulsante di chiamata

Nota: Non compare per installazione orizzontale.

In unione con il Pulsante di Chiamata Vimar type xx577 (xx sta per il prefisso identificativo della serie, es. 20577 pulsante di chiamata serie Eikon), il commutatore può attivare una particolare telecamera per la chiamata in partenza. In pratica si tratterà della telecamera attestata al 69AM che meglio inquadra la zona dove il xx577 è situato. Nel seguito il pulsante di chiamata viene abbreviato con P.E..

Premendo il tasto si passa alla prossima voce per mezzo della quale si può programmare per ognuno degli ID dei P.E., che sono dello stesso tipo dei (video)citofoni da 1 a 200, la telecamera corrispondente.

Telecam. P.E. 1

Come si vede, al default non c'è nessuna telecamera associata e questo fatto è indicato dallo '0'. Digitare l'identificativo del P.E. che si intende programmare, nell'esempio 85, e poi il tasto OK.

ID _8 Posto Esterno

ID Posto Esterno 85

Telecam. P.E. 85

Non viene controllato che l'ID introdotto sia quello di un P.E. e che sia presente anche perché la situazione potrebbe mutare a posteriori senza garanzia. Premere il tasto per iniziare l'inserimento

del numero della telecamera, 0 per cancellare oppure da 1 a 16. Nell'esempio 12, e poi il tasto OK:

Nuovo Valore:

Nuovo Valore: 12

Fatto! 12

Una chiamata dal P.E. 85 farà pertanto attivare la telecamera 12 di questo commutatore.

Il tasto EXIT interrompe la procedura. Se si va fuori limite, tale fatto viene segnalato:

Fuori limite 66

Reintrodurre pertanto una numerazione corretta. Ci si può sposta-re tra un ID e l'altro anche mediante l'utilizzo dei tasti

Dalla posizione 1, premendo si passa alla voce successiva del menù di programmazione.

Con il tasto si passa velocemente, saltando tutti i passi intermedi, alla voce precedente del menù di programmazione.

4.13 - ID posto esterno (P.E.)

Nota: Non compare per installazione orizzontale.

Questa programmazione si utilizza quando il commutatore non ha identificativo e lo si vuole / deve utilizzare in accoppiata con un P.E. Art. xx577 Vimar e un un'interfaccia domotica Vimar (es. monitor da incasso formato dagli articoli 20550, 01960 e 01963 oppure monitor da parete 01956 oppure software proprietario Vimar su dispositivi MediaCenter) per accendere una ben specifica telecamera. Affinchè il commutatore 69AM possa reagire correttamente, deve almeno conoscere l'identificativo del P.E. a lui associato e che governa tutta la procedura di accensione. Per lasciare un minimo di flessibilità, tali P.E. sono stati inseriti in numero di quattro.

ID Posto Esterno 1=Non Assegnato

Premendo e poi il numero di identificativo da 1 a 200 si sceglie il corrispondente P.E.. 0 riporta al default la programmazione.

Nuovo Valore:

Nuovo Valore: 20

Nuovo Valore: 200

Per annullare premere EXP per confermare premere il tasto . OK

Fatto! 200

ID Posto Esterno 1=200

Ci si può spostare tra un indice e l'altro anche mediante l'utilizzo dei tasti e dalla posizione 1, premendo si passa alla

voce successiva del menù di programmazione. Con il tasto si passa velocemente, saltando tutti i passi intermedi, alla voce precedente del menù di programmazione.

4.14 - Audio alimentato (valido solo per 69AM)

Alcune telecamere da TVCC hanno anche un microfono incorporato. Per alcune l'alimentazione è interna, per altre no. Per queste ultime bisogna usare la programmazione seguente. Per default l'alimentazione è abilitata ovunque. Qualora si utilizzasse una sorgente per l'audio che non richiede l'alimentazione, mettere la programmazione a NO. Ci si può spostare tra un indice e l'altro anche mediante l'utilizzo dei tasti e quando si è sulla posizione voluta, con si sceglie il NO, con

Dalla posizione 1, premendo si passa alla voce successiva del menù di programmazione.

Con il tasto si passa velocemente, saltando tutti i passi intermedi, alla voce precedente del menù di programmazione.

4.15 - Reset totale

Premendo il tasto si passa alla prossima voce per mezzo della quale si possono azzerare tutte le programmazioni del commutatore.

Viene proposta una sequenza di otto cifre ogni volta diversa:

Digitare quanto richiesto. Ogni cifra esatta viene sostituita da un trattino:

E' sempre possibile annullare la procedura premendo. Dopo almeno una cifra viene chiesto di digitare un'altra sequenza di numeri. Se non era stata premuta nessuna cifra, si esce del tutto dalla programmazione. Dopo aver cancellato l'ultima cifra sul display appare:

Questo messaggio è sempre e solo in inglese. Con si esegue la cancellazione totale, con exit ancora una volta la si annulla. Dopo OK per qualche secondo appare:

E alla fine:

Anche questo messaggio è sempre e solo in inglese. Premendo il programma nel commutatore riparte da capo.

5. Funzionamento

Per prima cosa assicurarsi di aver eseguito a dovere l'installazione elettrica e di aver assegnato un ID unico per tutti i dispositivi dell'impianto.

L'Art. 69AM/T non ha pulsanti e pertanto non può generare una chiamata di sua iniziativa. Può essere usato solo in autoaccensione sia all'interno di una sequenza di targhe e telecamere tipo TVCC, che con l'utilizzo di un tasto dedicato.

Nel primo caso con il commutatore Art. 69AM/T impostato con l'ID TARGA, si può azionare il pulsante di autoaccensione e passare da targa a targa continuando a premere il tasto autoaccensione di un monitor. Una volta raggiunta la "targa" commutatore, si possono scorrere le telecamere associate al commutatore, semplicemente premendo il tasto SERRATURA.

Nel secondo caso, impostando il commutatore come ID DISPOSITIVO (scegliendo un numero disponibile), posso accendere direttamente la telecamera o le telecamere specifiche dal monitor selezionato. Da una targa devo impostare un pulsante del monitor come "chiamata intercomunicante" verso quel commutatore ed uno dei parametri da C1 a C4 con lo stesso numero (ID del commutatore). La scelta della sequenza di autoaccensione della telecamera o delle telecamere va fatta attraverso il parametro "SEQUENZA AUTOACCENSIONE".

Il commutatore 69AM/T dispone di due uscite F1 e F2 da usare a proprio piacimento. Sono di tipo open collector da 100 mA ognuna. Il diodo di protezione è già presente internamente verso i +12V. Per questo motivo non utilizzare relè alimentati esternamente.

Come le altre targhe i tempi sono regolabili e si possono mettere in comune con altre targhe per realizzare funzioni avanzate. Programmando poi nei (video)citofoni opportunamente i tasti funzione, si possono ottenere funzioni come l'apertura di porte carraie, l'azionamento del basculante della telecamera, ecc.

Tabella 3 Table 3

MAX ROUTER	ROUTER
	1 2 3 4		5 6 7 8 9 10		11 12 13 14		15 16
	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX
5 1 20	0 201	400 40	1 600	601 8	00 801	1000
6 1 16	6 201	366 40	1 566	601 7	66 801	966	1001 1	66 1201 1204
7 1 14	2 201	342 40	1 542	601 7	42 801	942	1001 1	42 1201 134	2 1401 1406
8 1 12	5 201	325 40	1 525	601 7	25 801	925	1001 1	25 1201 1325	25 1401 1525
9	1	111	201	311	401	511	601	711	801	911	1001	1111	1201	1311	1401	1511	1601	1711	1801	1801
10	1 100	201 3	00 40	500	601 70	00 801	900 10	01 1100	01 1201	1 1300	1401	1500	1601	1700 1801	19 00
11	1	90	201	290	401	490	601	690	801	890	1001	1090	1201	1290	1401	1490	1601	1690	1801	1890	2001	2090	2201	2210
12	1	83	201	283	401	483	601	683	801	883	1001	1083	1201	1283	1401	1483	1601	1683	1801	1883	2001	2083	2201	2283	2401	2404
13	1	76	201	276	401	476	601	676	801	876	1001	1076	1201	1276	1401	1476	1601	1676	1801	1876	2001	2076	2201	2276	2401	2476	2601	2612
14	1	71	201	271	401	471	601	671	801	871	1001	1071	1201	1271	1401	1471	1601	1671	1801	1871	2001	2071	2201	2271	2401	2471	2601	2671	2801	2806
15	1	66	201	266	401	466	601	666	801	866	1001	1066	1201	1266	1401	1466	1601	1666	1801	1866	2001	2066	2201	2266	2401	2466	2601	2668	2801	2866	3001	3010
16	1	62	201	262	401	462	601	662	801	862	1001	1062	1201	1262	1401	1462	1601	1662	1801	1862	2001	2062	2201	2262	2401	2462	2601	2662	2801	2862	3001	3062
17	1	58	201	258	401	458	601	658	801	858	1001	1058	1201	1258	1401	1458	1601	1658	1801	1858	2001	2058	2201	2258	2401	2458	2601	2658	2801	2858	3001	3058
18	1	55	201	255	401	455	601	655	801	855	1001	1055	1201	1255	1401	1455	1601	1655	1801	1855	2001	2055	2201	2255	2401	2455	2601	2655	2801	2855	3001	3055
19	1 52		201	252	401	452	601	652	801	852	1001	1052	1201	1252	1401	1452	1601	1652	1801	1852	2001	2052	2201	2252	2401	2452	2601	2652	2801	2852	3001	3052
20	1	50	201	250	401	450	601	650	801	850	1001	1050	1201	1250	1401	1450	1601	1650	1801	1850	2001	2050	2201	2250	2401	2450	2601	2650	2801	2850	3001	3050
21	1	47	201	247	401	447	601	647	801	847	1001	1047	1201	1247	1401	1447	1601	1647	1801	1847	2001	2047	2201	2247	2401	2447	2601	2647	2801	2847	3001	3047
22	1	45	201	245	401	445	601	645	801	845	1001	1045	1201	1245	1401	1445	1601	1645	1801	1845	2001	2045	2201	2245	2401	2445	2601	2645	2801	2845	3001	3045
23	1	43	201	243	401	443	601	643	801	843	1001	1043	1201	1243	1401	1443	1601	1643	1801	1843	2001	2043	2201	2243	2401	2443	2601	2643	2801	2843	3001	3043
24	1	41	201	241	401	441	601	641	801	841	1001	1041	1201	1241	1401	1441	1601	1641	1801	1841	2001	2041	2201	2241	2401	2441	2601	2641	2801	2841	3001	3041
25	1	40	201	240	401	440	601	640	801	840	1001	1040	1201	1240	1401	1440	1601	1640	1801	1840	2001	2040	2201	2240	2401	2440	2601	2640	2801	2840	3001	3040
26	1	38	201	238	401	438	601	638	801	838	1001	1038	1201	1238	1401	1438	1601	1638	1801	1838	2001	2038	2201	2238	2401	2438	2601	2638	2801	2838	3001	3038
27	1	37	201	237	401	437	601	637	801	837	1001	1037	1201	1237	1401	1437	1601	1637	1801	1837	2001	2037	2201	2237	2401	2437	2601	2637	2801	2837	3001	3037
28	1	35	201	235	401	435	601	635	801	835	1001	1035	1201	1235	1401	1435	1601	1635	1801	1835	2001	2035	2201	2235	2401	2435	2601	2635	2801	2835	3001	3035
29	1	34	201	234	401	434	601	634	801	834	1001	1034	1201	1234	1401	1434	1601	1634	1801	1834	2001	2034	2201	2234	2401	2434	2601	2634	2801	2834	3001	3034
30	1	33	201	233	401	433	601	633	801	833	1001	1033	1201	1233	1401	1433	1601	1633	1801	1833	2001	2033	2201	2233	2401	2433	2601	2633	2801	2833	3001	3033
31	1 32	201	232 40	401 432			601	632	801	832	1001	1032	1201	1232	1401	1432	1601	1632	1801	1832	2001	2032	2201	2232	2401	2432	2601	2632	2801	2832	3001	3032
32	1	31	201	231	401	431	601	631	801	831	1001	1031	1201	1231	1401	1431	1601	1631	1801	1831	2001	2031	2201	2231	2401	2431	2601	2631	2801	2831	3001	3031

MAX ROUTER
	17 18 19 20 21 22 25 24 25 26 27 28 29 30 31 32
	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN	MAX	MIN
5
6
7
8
9
10
11
12
13
14
15
16	3201	3208
17	3201	3258	3401	3414
18	3201	3255	3401	3455	3601	3610
19	3201	3252	3401	3452	3601	3652	3801	3812
20	3201	3250	3401	3450	3601	3650	3801	3850
21	3201	3247	3401	3447	3601	3647	3801	3847	4001	4047	4201	4213
22	3201	3245	3401	3445	3601	3645	3801	3845	4001	4045	4201	4245	4401	4410
23	3201	3243	3401	3443	3601	3643	3801	3843	4001	4043	4201	4243	4401	4443	4601	4611
24	3201	3241	3401	3441	3601	3641	3801	3841	4001	4041	4201	4241	4401	4441	4601	4641	4801	4816
25	3201	3240	3401	3440	3601	3640	3801	3840	4001	4040	4201	4240	4401	4440	4601	4840
26	3201	3238	3401	3438	3601	3638	3801	3838	4001	4038	4201	4238	4401	4438	4601	4638	4801	4838	5001	5038	5201	5212
27	3201	3237	3401	3437	3601	3637	3801	3837	4001	4037	4201	4237	4401	4437	4601	4637	4801	4837	5001	5037	5201	5237	5401	5401
28	3201	3235	3401	3435	3601	3635	3801	3835	4001	4035	4201	4235	4401	4435	4601	4635	4801	4835	5001	5035	5201	5235	5401	5435	5601	5620
29	3201	3234	3401	3434	3601	3634	3801	3834	4001	4034	4201	4234	4401	4434	4601	4634	4801	4834	5001	5034	5201	5234	5401	5434	5601	5634	5801	5814
30	3201	3233	3401	3433	3601	3633	3801	3833	4001	4033	4201	4233	4401	4433	4601	4633	4801	4833	5001	5033	5201	5233	5401	5433	5601	5633	5801	5833	6001	6010
31	3201	3232	3401	3432	3601	3632	3801	3832	4001	4032	4201	4232	4401	4432	4601	4632	4801	4832	5001	5032	5201	5232	5401	5432	5601	5632	5801	5832	6001	6032	6201	6208
32	3201	3231	3401	3431	3601	3631	3801	3831	4001	4031	4201	4231	4401	4431	4601	4631	4801	4831	5001	5031	5201	5231	5401	5431	5601	5631	5801	5831	6001	6031	6201	6231

69AM/T

Contents ...... page

• Warnings for the installer 14
• General information.... 14
• Electrical installation .... 14
• Hardware configuration 16
• Software configurations 16 - 23
• Operation 24
• Wiring diagrams 26 - 29

Lingua Messaggi Italiano

4.3E - IU per Router

Legenda per schemi di collegamento

\* TERMINAZIONE BUS

Questa nota si applica a tutti i dispositivi della tecnologia Due Fili Plus dotati del "connettore o dip-switch di terminazione BUS" identificato dalla scritta serigrafica "ABC" e segnalato sugli schemi di collegamento con *.

Per il corretto adattamento della linea va effettuato il settaggio secondo la seguente regola:

Mantenere posizione "A" se il BUS entra ed esce dal dispositivo;

Spostare in posizione "B" (se cavo Elvox) oppure in posizione "C" (se cavo "CAT5" con i doppini accoppiati), se la linea del BUS "termina" nel dispositivo stesso.

"A" = NESSUNA TERMINAZIONE

"B" = TERMINAZIONE 100 ohm

"C" = TERMINAZIONE 50 ohm

IMPIANTI CON DISTRIBUTORE PASSIVO 692D

(versione "barra din")

Utilizzare SEMPRE l'uscita 1 del distributore art.692D (l'unica che non ha il ponticello di terminazione). Per la terminazione dell'art.692D:

Se le uscite "OUT", "2", "3" o "4" non vengono utilizzate, MANTENERE il ponticello sul connettore "TOUT", "T2", "T3" o "T4". Il ponticello "TOUT" di default è in posizione "100" (cavo Elvox), posizionario su "50" solo se si utilizza un cavo CAT5 con i doppini accoppiati.

IMPIANTI CON DISTRIBUTORE ATTIVO 692D/2.

Il ponticello di terminazione va posizionato su "B" (per cavo Elvox) o su "C" (per cavo CAT5 con doppini accoppiati) SE E SOLO SE il BUS termina sul dispositivo stesso. Va lasciato su "A" se si effettua l'entra-esci utilizzando i morsetti 1-2 del 692D/2.

Key for wiring diagrams

\* BUS TERMINATION

Nel caso sia collegata una telecamera TVCC di tipo a colori, nel dispositivo Art. 69AM/T inserire il ponticello sul connettore demoninato 75 Ohm.

69AM/T

Impianto videocitofonico con interfaccia 69AM/T

Nota: per l'impiego della telecamera supplementare utilizzare un alimentatore con erogazione di tensione e corrente adeguata alla telecamera utilizzata.
N.B.: for the use of the additional camera, use a power supply unit with appropriate voltage and current for the camera used.

D - Targa video a pulsanti serie Pixel

D0 - Targa video alfanumerica serie Pixel

K - Pulsante per chiamata fuoriporta

L - Serratura elettrica 12 V

P - Comando apriporta

Impianto videocitofonico semplice con interfaccia per telecamera art. 69AM/T

D - Targa video a pulsanti serie Pixel
D0 - Targa video alfanumerica serie Pixel
K - Pulsante per chiamata fuoriporta
L - Serratura elettrica 12 V
P - Comando apriporta

Impianto videocitofonico con due centralini 40510, interfaccia 69RS e selettore video 69AM/T

Nota: Il FW del 69AM deve essere >= 8.30.

A partire dal default va configurato solo il parametro "TVCC Centralino" ed eventualmente installazione Verticale / Orizzontale. Niente altro.
