MANUALE UTENTE TIX 644 B E SCHOLTES

Istruzioni per l'uso

PIANO COTTURA

Sommario

Istruzioni per l'uso,1

ATTENZIONE,63

Descrizione dell'apparecchio- Pannello di controllo,64

Installazione, 64

Avvioeutilizzo,66

Precauzioni e consigli,71

Manutenzione e cura,72

Descrizione tecnica dei modelli,72

GB

TIX 644 B E

TIX 633 B E

GB

WARNING!

ATTENZIONE: Questo apparecchio e le sue parti accessibili divertano molto caldi durante l'uso.
- Bisognafare attenzione ed evitare di toccare gli elementi riscaldanti.
- Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.
- Il presente apparecchio puo' essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacita' fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano quello adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conte dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.
ATTENZIONE: Lasciare un fornello incustodito con grassi e oli li puo' essere pericoloso e puo' provocare un incendio.
Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bense bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga
- ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
- ATTENZIONE: Se la superficie vetroceramica e' incrinata, spegnere l'apparecchio per evitare la possibilita di scossa elettrica.
Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- L'apparecchio non e' destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.
Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché' possono diventare caldi.
- Dopo l'uso, spegnere il piano cottura per mezzo del suo dispositivo di lavoro e non fare affidavitamento sul rivelatore di pentole.

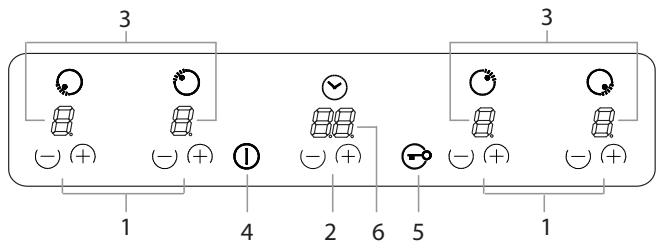

Descrizione dell'apparecchio Manopole del piano di cottura

Il pannello di controllo descritto nel presente manuale è solo un esempio rappresentativo: potrebbe non corrispondere esattamente al pannello del proprio dispositorio.

Quando viene usato il pannello del pannello di controllo:

Non indossare guanti
- Usare dita pulite
- Toccare il vetro con delicatezza

1 Il pulsante INCREASE (+) /REDUCE(-) POWER controlla il livello di potenza su agli singola zona di cottura
2 Il pulsante INCREASE (+)/REDUCE(-) TIME controlling the tempo di cottura sulle zone di cottura.
3 COOKING ZONE POWER visualizza il livello di potenza selezionato per agli singola zona di cottura
4 Il pulsante ON/OFF accende e spagne il dispositivo.
5 Il pulsante CONTROL PANEL LOCK evita modifiche accidentali sulle impostazioni del pannello di cottura e indica che il pannello di controllo è stato bloccato.
6. TIMER visualizza il tempo di cottura selezionato.

! Per informazioni dettagiate sulle funzioni del pannello di controllo rimandiamo alla sezione "Avvio e uso".

! Questo prodotto è conforme ai requisiti dell'ultima direttiva europea sulla limitazione del consumo energetico perché il dispositivo si trovato in modalità standby. Nelcasoincinonvenganoeseguiteoperazioniiperunperiododi2 minuti, dopo che la spia di indicazione calore residuo sispogne e la ventola si ferma (ove presente), il dispositivo passaa automaticamente in modalità OFF. Il dispositivo riprende il suo normale funzionamento alla pressione del pulsante ON/OFF.

! A seconda del numero di riscaldatori / zone di cottura sul piano cottura, gli INDICATORI SELECTIONATI DELLA ZONA DI COTTURA possono variare fra 3 e 4

Installazione

! Prima di usare il nuovo dispositivo leggere conattenzione quello libretto di istruzioni. Contiene informazioni importanti relativamente al corretto funzionamento, alla giusta installmente e alla buona manutenzione del dispositivo.
! Conservi le presenti istruzioni per una futura consulazione. In caso di trasferimento dell'apparecchiatura, consegrarle ai futuro proprietari.

Posizionamento

! Tenere il materiale di imballaggio fuori alla portata dei bambini. Vi potrebbe essere rischio di soffocamento (cft. Precauzioni e Suggerimenti).
! Il disposativo deve essere installato da un technique qualificato conformmente alle istruzioni fornite in dotazione. Un'installazione sbagliata potrebbe provocare danni a persone e animali o danneggiare il prodotto.

Dispositivo integrato

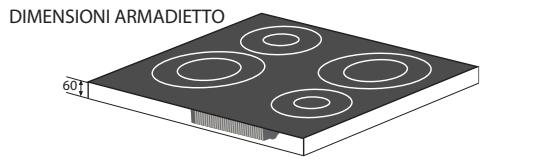

Servirsi di un armadietto adeguato per garantire che le funzioni del dispositivo operino correttamente.

• La superficie di supporto deve essere resistente al calore, forn a una temperatura di circa 100^ .
• Nel caso in cui il dispositivo venga installato sopra a unorno, il fornso stesso deve essere dotato di un sistema di raffreddamento con ventilazione forzata.
• Evitare di installare il piano cottura sopra a una lavatrice: Nel caso in cui ciò non sia possibile, installare un dispositivo di separazione impermeabile fra i due dispositivi.

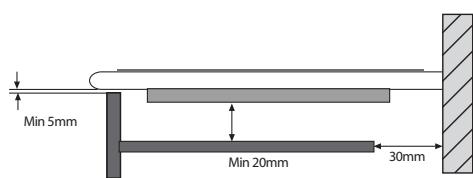

Ventilazione

Per consentire una ventilazione adeguata e per evitare il surriscaldamento delle superfici limitrofe, il piano di cottura va posizionato come segue:

• A una distanza minima di 40 mm dal pannello posteriore o da altre superfici verticali.
• Di modo che venga mantenuta una distance minima di 20 cm fra la cavity di installatione e il mobiletto fatto.
• I mobiletti della cucina vicini al dispositivo e più alto della parte più alta del piano cottura devono essere ad almeno 450 mm dall'estremita del piano cottura.

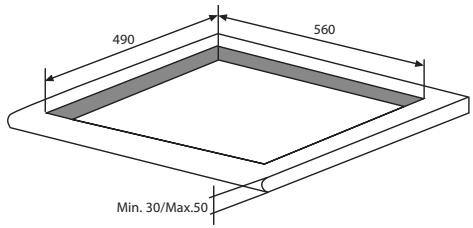

Installazione

Il dispositivo deve essere installato su una superficie perfettamente in piano. Eventuali deformità causate da un'installazione scorretta potrebbero influire sulle caratteristiche e sul funzionamento del piano cottura.

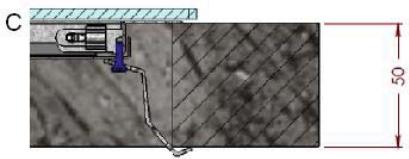

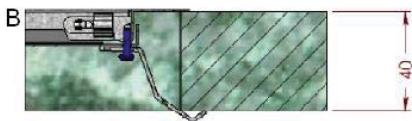

Lo spessore della superficie di supporto dovrebbe essere preso in considerazione al momento della scelta della lunghezza delle viti per i ganci di fissaggio:

3,5 mm spessore: 9,5 mm viti

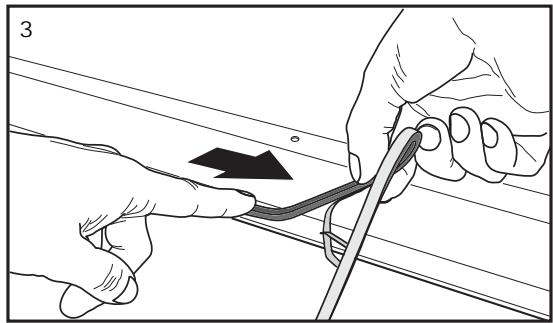

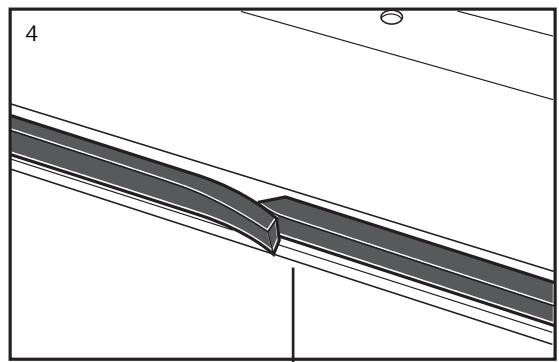

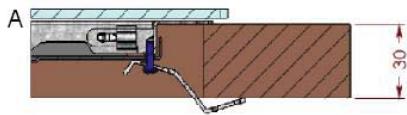

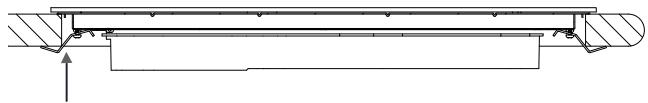

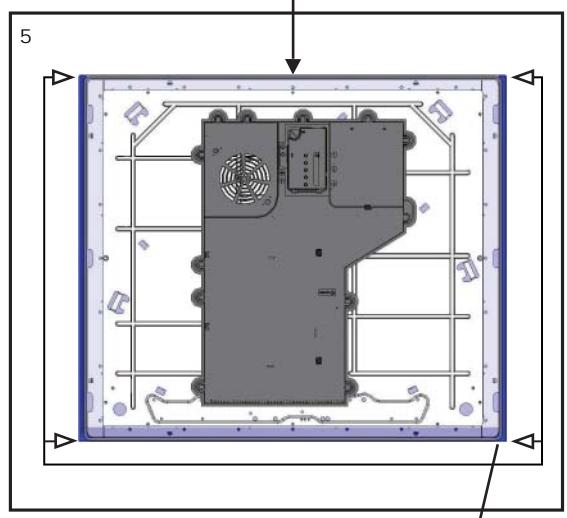

Installazione della rondella di sicurezza

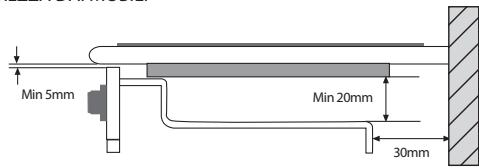

DISTANZE DI SICUREZZA DAI MOBILI

Installare il piano cottura come segue:

1. Usare delle viti a testa piatta per fissare le 4 molle di allineamento nei fori al centro di agli lato del piano cottura.
2. Mettere il piano cottura nella cavity, verificare che sia centrato, quando premerlo verso il basso lungo tutto il perimetro, fino a che il piano cottura non sare bloccato alla superficie di supporto.

! Le viti delle molle di allineamento devono restare accessibili.
! Per uniformarsiagli standard di sicurezza, il dispositivo nondeveentrareincontatto con componenti elettriche dopo che è stato installato.
! Tutte le componenti che garantiscono il corretto funzionamento del dispositivo devono poter essere rimoso perché ricorrere ad attrezzi

Collegamento elettrico

! Il collegamento elettrico del piano cottura e dell'eventuale forno integrato va eseguito separamente, sua per ragioni di sicurezza che per splificare il procedimento di estrazione del forno.

Collegamento monofase

Il piano cottura è dotato di un cavi di alimentazione precollegato, progettato per un collegamento mono-fase.

Tensione e Frequenza corrente	Cavo elettrico	Collegamento cavi
220-240V 1+N ~ 50/60 Hz	N L	L: giallo/verde N: i due cavi blu insieme L: marrone e nero insieme

Collegare i cavi in conformità con le istruzioni fornite nella segunte tabella e nei seguenti schemi:

Altri tipi di connessione

Se la tensione della corrente corrisponde a uno dei seguenti parametri:

Tensione e frequenza di corrente

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz

Separare i cavi in conformità con le istruzioni fornite nella seguente tabella e nei seguenti schemi:

Tensione e Frequenza corrente	Cavo elettrico	Collegamento cavi
400V - 2+N ~ 50/60 Hz	N L1 L2	1 : giallo/verde N: i due cavi blu insieme L1: nero L2: marrone
220-240V 3 ~ 50/60 Hz

Collegamento della fornitura elettrica ai cavi della corrente

Se il disposativo viene collegato direttamente alla presa elettrica, sare necessario installare un interruptore omnipolare con un'apertura minima di 3 mm fra i contatti.

! L'installatore deve garantire che sua stato realizzato il collegamento elettrico e che lo stesso sa pienamente conforme alle normative di sicurezza.
Prima di collegare il disposativo alla sorgente di alimentazione, verificare che:
- Il dispositorio sua dotato di messa a terra e che la presa si conforme alla legge.

Avvio e uso

• La presa supporti la potenza massima del disposativo, indica sulla targhetta fissata al disposativo.
• La tensione rientri nei valori indicati sulla targhetto dei dati.
• La presa sia compatibile con la spina del dispositivo. Nel caso in cui fosso incompatibili, rivolgersi a un technique autorizzato per la sostituzione. Non usare prese multiple o prolonghe.

! Dop aver installato il dispositivo, il cavo di alimentazione e la presa elettrica devono restare prontamente accessibili.
! Il cavo non deve essere piegato o schiacciato.
! Il cavo va verificato a intervalli regolari e sostituito unicamente da tecnici autorizzati.
! Il costruttore declina agli responsabilità qualora non siano rispetto le norme di sicurezza.

! Non rimuovere o sostituire il cavo di alimentazione per nessun motivo. La rimozione o la sostituzione dello stesso invalidere la garanzia e la marcatura CE. INDESIT non si assume alcuna responsabilità per incidenti o danni derivanti alla sostituzione/rimozione del cavo di alimentazione originale. La sostituzione può accettata unicamente se eseguita da personale autorizzato da INDESIT e usinge pezzi di ricambio originali.

! La colla applicata sulle guarnizioni lascia delle traccie di grasso sul vetro. Prima di usare il dispositivo consigliamo di rimuoverle con un apposto prodotto detergente non abrasivo. Durante le prime ore di utilizzo vi potrebbe essere odore di gomma. Ciò durera solo alcuni minuti.

! Dop o alcuni secondi che il piano cottura sare stato collegato alla corrente, verr a emesso un rumore tipo segnale acustico. Ora e possibile accendere il piano cottura.

Tipi di rumore durante il normale funzionamento del piano cottura:

• Segnale acustico: a causa delle vibrazioni delle parti metalliche che costituiscono l'elemento di induzione e la pentola; quello tumore viene generato dal Campo elettromagnetico necessario per produrre il calore e aumenta mano a mano che la potenza dell'elemento di induzione aumenta.
• Fischio delicato: si sente quando la pentola collocata sulla zona di cottura è vuota; il rumore scompare non appena nella pentola viene messa acqua o vengono messi degli alimenti.
• Crepitio: prodotto dalla vibratione dei materiali sulla parte inferiore della pentola a causa del flusso di correnti parassitiche causato dai campi elettromagnetici (induzione); cui è composta la parte inferiore della pentola, e diminuisce con l'augmente delle dimensioni della pentola.

• Fischio forte: si sente quando due elementi di induzione dello stesso gruppo funzionano insieme a potenza massima e/o quando la funzione booster è impostata sull'elemento più grande nelle l'altro viene regolato automaticamente. Il rumore è ridotto diminuendo il livello di potenza dell'elemento di induzione autoregolato; gli strati inferiori delle pentole fatti con vari tipi di materiali sono fra i principali responsabili di questo rumore.

• Rumore della ventola: una ventola è necessaria per garantire il corretto funzionamento del forno或者其他 che per proteggere l'unità elettronica da un eventuale surriscaldamento. La ventola funziona a potenza massima quando il grande elemento di induzione è a potenza massima o quando la funzione booster è attiva; in tutti gli altri casi, funzione a potenza media, a seconda della temperatura selezionata. La ventola potrebbe inoltre continuare a funzionare andere dello spegnimento del piano cottura, se la temperatura rilevata è alta.
  I tipi di rumore che ci sentono sono dovuti alla Tecnologia dell'induzione e non sono per forza di cose anomalie di funzionamento del dispositorio.
  ! Nel caso in cui il pulsante (-) o (+) venga premuto a lungo, il display scorre rapidamente su tutti i livelli di potenza e i minuti del timer.

Condizioni di luce iniziali

Quando al piano cottura viene inizialmente data potenza, il controllo touch esegue un processo di calibrazione per i pulsanti touch che richiede un basso livello di luce ambientale nell'area dei tasti touch.

Nel caso in cui durante il processo di calibrazione venga rilevata una luce ambientale troppo elevata, sull'interfaccia utente compare „FL" (Errore luce ambiente infrarossi) e il processo di controllo della calibrazione viene sospesso. Per modificare il processo, consigliamo di spegnere le eventuali luci che potrebbero interferire col processo di calibrazione (ad esempio illuminazione alogena della cappa della cucina). L'errese scomparirà non appena vengono trovate condizioni di illuminazione ambientale soddisfacenti e non appena la procedura di calibrazione verrà eseguita in modo soddisfacente.

-L'errone "FL" più essere generato solo après 3s dall'accensione iniziale del piano cottura.
-Consigliamo di spegnere tutte le fonti di illuminazione della cappa della cucina nonché tutte le luci punctate sul piano di cottura prima della prima accensione dello stesso.
-Dupo che il controllo touch ha eseguito il processo di calibrazione iniziale (circa 3s) sare possibile riaccende re eventuali cappe come si fa normalmente. Questa operazione non influirà sul funzionamento del controllo touch.

Accendere il piano cottura

Quando al piano cottura viene inizialmente data potenza, il controllo touch esegue un processo di calibrazione per i pulsanti touch che richiede un basso livello di luce ambientale nell'area dei tasti touch. Nel caso in cui venga rilevato un livello eccessivo di illuminazione ambientale, l'interfaccia Utente visualizza l'erreore "FL" e il processo di calibrazione viene sospeso. L'erreore scomparirà non appena vengono trovate condizioni di illuminazione ambientale soddisfacenti e non appena la procedure di calibrazione verrà eseguita in modo soddisfacente.

• Disponibile solo in alcuni modelli.

Dopo aver collegato il piano di cottura alla presa di corrente, il pannello touch potrebbe venire automaticamente bloccato. Per sbloccare il pannello premere e tenere premuto il pulsante di Blocco del Pannello di Controllo

Per accendere il piano cottura, premere e tenere premuto il pulsante ① per circa 1 secondo.

Il piano cottura si accende, e quando viene emesso un bip, tutte le zone di cottura visualizzano "0"

Quando il piano cottura è spento, dopo 5 secondi senza errorsi/allarmi o calore residuo da visualizzare, il controllo spegne il (KEYLOCK LED). per ridurre il consumo di corrente. Non appena tocchiamo un tasting (KEYLOCK LED). si illumina e possiamo continuare col normale funzionamento.

Lo spegnimento del piano cottura viene segnalato da un bip della durata di 3 secondi.

Configurazione della gestione energetica

Il limite di potenza massimo del piano di cottura 7200W\ può essere ridotto dall'utente a 2800W, 3500W o 6000W (Limiti ECO Power).

La sequenza per impostare un nuovo limite di potenza per il piano cottura è:

• Durante i primi 30 secondi dal collegamento del dispositivo
• Il Touch deve essere sbloccato e tutti i riscaldatori devono essere spenti
• Premere contemporaneamente i pulsanti dei riscaldatori di destra e sinistra, [+] e [-].
• Quindi, viene emesso un bip e i caratteri "Po" compa-
  iono nei display del timer, e il "limite di potenza reale
  del piano cottura" comparirà nei display dei riscaldatori
  sinistro e destro.

Per la selezione di un nuovo limite di potenza:

-Coi tasti (+) e (-), il limite di potenza viene aumento. Le potenze selezionabili sono: 2800W, 3500W, 6000W o 7200W. Quando la potenza è 7200W, se vengono toccati i tasti [+] o [-], la potenza passa a 2800W.

La sequenza per impostare un nuovo limite di potenza per il piano cottura è
- Premere contemporaneamente i pulsanti dei riscaldatori di destra e sinistra, [+] e [-].
- Quindi, il nuovo limite di potenza del piano cottura viene registrato e avviene un reset del sistema.

Per completenessenza registrale le modifiche:

• Se per 60 secondi non viene eseguita nessuna azione, le modifiche non vengono registrar e c'è un reset di sistema.

Accensione delle zone di cottura

Ogni zona di cottura viene accesa e controllata servendosi dei pulsanti (-) e (+) POWER, che vengono usati contemporaneamente per la regolazione di potenza.

• Per avviare il funzionamento di una zona di cottura, impostare il livello di potenza desiderato (fra 0 e 9) servendosi dei pulsanti (-) e (+) POWER.

Premere e tenere premuto il pulsante (-) POWER per impostare immediamente il livello di potenza a "9"

Premere e tenere premuti i pulsanti (+) and (-) POWER contemporaneamente per tornare al livello di potenza "0"

Se il livello di potenza è impostato su "0" premere e tenere premuto il pulsante (+) per aumento rapidamente il livello di potenza

Funzione di ebollizione rapida "Booster"

La funzione booster per alcune delle zone cottura può essere usata per ridurre i tempi di riscaldamento.

Può essere attivata premendo il pulsante (+) POWERCTL al livello 9. Questa funzione porta la potenza a 1600 W o 2000 W, a seconda delle dimensioni della zona di cottura rilevante.

L'attivazione del booster viene segnalata da un bip, e la lettera "P" compare sul display in corrispondenza con la zona di cottura selezionata

Il booster funzione per 10 minuti massimo. Dopo questo 10 minuti viene emesso un bip e la zona cottura torna al livello "9"

Col riscaldatore sul livello Booster, se viene toccato il pulsante [+] , si sente un suono simile a un bip di erre e il livello di potenza non cambia. Col riscaldatore sul livello Booster, se viene toccato il pulsante [-] , si sente un suono simile a un bip e il livello di potenza viene portato a 9.

Spegnimento delle zone di cottura

Per spegnere una zona di cottura, toccare (-) e (+) i pul-santi di selezione POWER contemporaneamente. Viene emesso un bip e sul display corrispondente compare la dicitura "0"

Uso del timer

! Tutte le zone cottura possono essere programmati per un tempo di cottura compreso fra 1 e 99 min.

1. Attivare il timer premendo i pulsanti INCREASE / REDUCE TIME. Viene emesso un bip, sul display compare "0" e la zona di cottura visualizza una "t" che lampeggia aindicare che deve essere selezionata una zona di cottura.

2 Selezionare la zona di cottura desiderata premendo

uno qualsiasti dei tasti (+) o (-) delle zone di cottura. Viene emesso un bip, il LED vicino alla zona di cottura inizia a lampeggiare se non viene selezionata nessuna potenza. Il display del timer inizia a lampeggiare perindicare che deve essere selezionato il tempo

Impostare il tempo di cottura desiderato premendo nuovamente i pulsanti INCREASE / REDUCE TIME.

! L'utente può selezionare solo un riscaldatore alla volta.
!Premendo e tenerdo premuti i tasti (+) e (-) viene aumento la velocità di selezione del tempo
! Se il tempo non viene selezionato entro 10 secondi, il timer si spegne.
! Se il tempo selezionato è "00", dopo 10 secondi, il timer si spegne.

Avvio del conta alla rovescia del timer.

Il conta alla rovescia inizia 10 secondi快来 l'ultima pressione dei pulsanti INCREASE (+)/REDUCE(-) TIME. Se viene selezionata una potenza viene emesso un bip e il display del timer inizia a lampeggiare. Lo stesso avviene al riscaldatore LED.

L'ultimo minuto viene visualizzato in secondi.

! Quando il timer è in modalitàconto alla rovescia l'utente può modificare il tempo toccando i pulsanti INCREASE / REDUCE TIME. Poi il conta alla rovescia si ferma e il timer passa allo stato di selezione tempo attenendo una selezione temporale.

Fine del conto alla rovescia del timer.

Quando il tempo impostato sul timer è scaduto, il riscaldatore con timer viene spento, il display del timer e il LED del riscaldatore del timer iniziano a lampeggiare e viene emesso un suono di allarme per un minuto. L'allarme del timer può essere annullato dall'utente in qualiasi段时间o,anche durante il primo minuto dell'allarme. Quando il timer si trova in stato allarme, premendo uno qualiasi dei tasti del controllo touch il timer viene spento.

! Per annullare il funzionamento del timer, selezionare il valore temporale di "00" premendo i pulsanti (+) e (-) TIME contemporaneamente.
! Quando tutte le zone di cottura non sono alimentate, e una è temporizzata a potenza zero, la funzione di blocco tasti viene attivata durante 1 minuto.

Blocco del pannello di controllo

Quando il piano cottura viene acceso, sare possibile bloccare i comandi del forno per evitare modifiche accidentali alle impostazioni (bambini, in fase di pulizia, ecc.).

Premere il pulsante per bloccare il pannello di controllo: -l'icona si illumina e viene emesso un bip.

Per usare uno dei controlli (ad esempio per interrompere

la cottura), sera necessario disattivare esta funzione. Premere il pulsante per alcuni secondi; l'icona si spegnerà e verrà rimossa la funzione di blocco.

Tutti i tasti sulla selezione della zona di cottura saranno bloccati se il piano cottura è spento se il blocco del pannello di controllo è attivato o se si verifica un erre sul piano cottura

Spagnere il piano cottura

Premere il pulsante ① per spegnere il dispositivo, nonfare affidavitamento unicamente sul sensore pentole.

Se il blocco del pannello di controllo è stato attivato, i controli continueranno a essere bloccati although alla riaccensione del piano cottura. Per riaccendere il piano cottura, sare come prima casa necessario rimuovere la funzione di blocco.

Consiglio pratico per l'uso del dispositivo

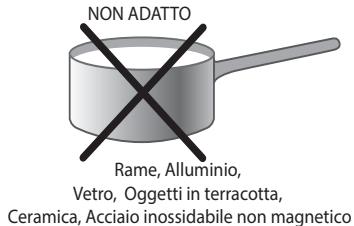

! Usare pentolame realizzato con materiali compatibili col principio dell'induzione (materiali ferromagnetic). Consigliamo dello specifico pentole fatte di: ghisa, acciaio rivestito o acciaio inossidabile speciale adatto all'induzione. Servirsi di un magnete per testare la compatibilità della pentola.

! Non utilizzato adattatori, diffusori, piastre metalliche in quanto influenzano negativamente le performance del prodotto e possonoanche causare danniesteticial piano.

Inoltre, per ottenere i risultati migliori dal proprio piano cottura:

• Usare pentole con una base spessa e piatta per utilizzare al meglio la zona di cottura.

• Usare sempre pentole con un diametro sufficientemente长大o per coprir completeness la piatra, per sfruttare tutto il calore disponibile.

• Accertarsi che la base della pentola sia pulita e secca per utilizzarla al meglio e per estendere la durata di vita sia delle zone di cottura che del pentolame.
• Evitare di usare le stesse pentole usate su brucitori a gas: la concentrazione del calore sui brucatori a gas più rovinare la base della pentola, causandone un'adesione scorretta.

Dispositivi di sicurezza

Sensore pentola

Ogni zona di cottura è dotata di un dispositivo che rileva la presenza della pentola. La piastra riscaldante emette calore solo quando viene posizionata una pentola delle dimensioni giuste.

Il simbolo "u" sul display compare se dopo aver selezionato la zona di cottura la pentola non viene posizionata sul riscaldatore o in caso di:

• Pentole incompatibleiti
• Una pentola il cui diametro è troppo piccolo
• Se la pentola stata rimossa dalla piastra.

Dopo 10 secondienza pentole sulla zona di cottura viene emesso un bip di averporto.

Dopo 60 secondienza pentole sulla zona di cottura viene, il riscaldatore si spegne.

Protezione da surriscaldamento

Se gli elementi elettronici su surriscaldano, il numero che indica il livello di potenza inizia a lampeggiare, e la lettera" compare sul display. Quando la temperatura ha raggiunto un livello adeguato, quello messaggio scompare e sare possibile iniziare a usare nuovamente il piano cottura.

Interruttore di sicurezza

Il disposativo ha un interrottore di sicurezza che disattiva automaticamente le zone di cottura dopo che sono state in funzione per un po' di tempo a una determinata potenza. Quando l'interruttore di sicurezzaiene avviato, sul display compare "0".

Per esempio: la piastra posteriore destra è impostata su 5 e si spegnerà dopo 5 ore di funzionamento continuo, perché la piastra anteriore sinistra è impostata su 2 e si spegnerà dopo 8 ore.

Quando uno o più tasti vengono attivati per più di 10 secondi, il controllo touch si spegne

Viene emesso un bipogi ni 10

sec., perché il tasting / i tasting viene / vengono attivato / attenuati.

Con tutti i riscaldatori a zero per 10 secondi il piano cottura viene spento.

Se lo spegnimento è causato da un'attivazione casuale dei tasti, il controllo touch si attiva come sopra descririto.

Segnale Acustico

Cio indica varie irregularità

• Un oggetti (pentola, posata, ecc.) è stato posizionato sul pannello di controllo per più di 10 secondi.
• É stato rovesciato qualcosa sul pannello di controllo.
• Un pulsante è stato premuto troppo a lungo. Tutte este situazioni possono causare l'émissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Nel caso in cui il problema non venga rimioso, il segnale acustico continuera a suonare e il piano cottura verrà spento.

Errori e Allarmi

Quando viene rilevato un erre, tutto il disposativo o i riscaldatori vengono spenti,iene emesso un bip (solo se uno o

più riscaldatori sono attivi) e tutti i display visualizzano la dicitura "F" e il codice di erre (un numero di indice o una lettera) in alternanza.

Nel caso in cui il problema non sparisce da solo, contattare l'Assistenza Tecnica.

Livello di potenza	Tempo limite di funzionamento in ore
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Consigli pratici per la cottura

Cottura a fuoco vivissimo	Cottura a Pressione Pentola a Pressione Grigliata	Frittura Ebellizione
Cottura a fuoco vivo	Crèpe	Cottura a fuoco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)
Cottura a fuoco medlo	Addensamento rapido (Sughi liquidi) Acqua boliente (Pasta, Riso, Verdure) Latte
	Addensamento lento (Sughi consistenti)
	Cottura a bagnomaria	Cottura Pentola a pressione dopo il sibilo
Cottura a fuoco lento	Cottura a fuoco lento (Stufati)	Riscaldamento delle pietanze
Cottura a fuoco lentissimo	Salsa al ciocolato	Mantenimento al caldo

!L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

CE Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 1275/2008 stand-by/off mode.

Sicurezza generale

! Controllare che la presa d'ariatramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.
!È sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o SOPRA una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzato il piano come superficie di appoggio, né come tagliere.
- Il piano in vetroceramica è resistenteagli urti meccanici,uttavia più incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. Inquesti casi, scollegare immediatamente l'apparecchio dallara rete di alimentazione e rivolgersi all'Assistenza.
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in fatto con parti calde del piano cottura.
- Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalatoanche da un indicatore (vedi Avvio e utilizzato).
- Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contento di zuccherio. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici alla calde o tiepide possono causare un grave danno al piano.
- Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentally.

Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
- Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte disponibile fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- Avverenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi:

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetic.

Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). è stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che sono siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitare anni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

• Evitare che i bambini giochino con l'apparecchio.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono divertare caldi.
• L'apparecchio non è destinato a essere in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

!Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

!Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposto raschietto. Intervenire non appena possibile, alla attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residiui. Eccellenti risultati si sono ottenere usinga una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
• In caso sul piano cottura si fosso raccialmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschetto immediatamente, finché la superficie è ancora calda.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto

protege la superficie in caso di scolamenti durante la cottura. Si raccomanda

di eseguire queste operazioni con l'apparecchio tiepido o freddo.

• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuramente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato a contatto dello stesso oppure a causa di prodotti per la pulizia contenti fosforo.

Si consiglia di sciacquare abbondamente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

!Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

!Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Descrizione tecnica dei modelli

Ilsystema a induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizzionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all'interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico.

Piani cottura	TIX 644 B E	TIX 633 B E
Zone di cottura	Potenza (in W)	Potenza (in W)
Posteriore sx	I 1200 - B1600	-
Posteriore dx	I 1500 - B 2000	I 1500 - B 2300
Anteriore sx	I 1500 - B 2000	I 1500 - B 2300
Anteriore dx	I 1200 - B1600	I 1200 - B1600
Potenza totale	7200	6200

Legenda:

I = zona di cottura a induzione semplice
B = booster: la zona di cottura può essere sovr alimentata
