Tipo di prodotto	Autoradio
Marca	KENWOOD
Modello	KDC-2027SA
Dimensioni (L x A x P)	182 x 53 x 155 mm
Peso	1,4 kg
Tensione di funzionamento	14,4 V CC (11-16 V ammissibile)
Corrente assorbita	10 A
Fusibile	10 A
Sezioni tuner	FM (87,5-108 MHz), MW (531-1611 kHz), LW (153-281 kHz)
Lettore CD	CD audio, CD-R, CD-RW finalizzati
Potenza di uscita max	45 W x 4
Potenza di uscita DIN	28 W x 4 (14,4 V)
Regolazioni sonore	Bassi (100 Hz ±10 dB), Medi (1 kHz ±10 dB), Alti (10 kHz ±10 dB)
Funzioni audio	System Q (6 modalità), Loudness, Attenuatore, Bilanciamento, Fader
Display	LCD retroilluminato
Pannello frontale antifurto	Rimovibile, con indicatore DSI
Orologio	Visualizzazione e regolazione
Pulizia	Contatti del pannello con panno asciutto, pannello anteriore con panno morbido e detergente neutro, fessura per CD occasionalmente
Sicurezza	Classe laser 1, protezione contro cortocircuiti, istruzioni di installazione
Accessori forniti	Telaio di montaggio, fascio cavi, attrezzo di smontaggio, adattatore antenna ISO-JASO
Riparabilità	Consultare un rivenditore Kenwood autorizzato

Domande frequenti - KDC-2027SA KENWOOD

Come regolare l'orologio sull'autoradio KDC-2027SA?

Premere il tasto CLK per attivare la visualizzazione dell'orologio, quindi tenere premuto ADJ per almeno 2 secondi. Utilizzare FM o AM per impostare le ore, e ◀◀ o ▶▶ per i minuti. Premere CLK per confermare.

Cosa fare se l'apparecchio non si accende?

Controllare innanzitutto il fusibile (10A): se è bruciato, sostituirlo con uno nuovo dello stesso valore dopo aver verificato l'assenza di cortocircuito. Assicurarsi anche che il cavo di accensione (rosso) sia collegato a una fonte ACC. Se il problema persiste, premere il tasto di reset.

Come pulire il pannello frontale rimovibile?

Rimuovere il pannello e pulire i contatti con un panno asciutto e morbido. Per il pannello anteriore, utilizzare un panno morbido imbevuto di un detergente neutro, quindi asciugare. Non utilizzare mai solventi o panni ruvidi.

Come utilizzare la funzione System Q?

Premere il tasto Q per passare da una modalità sonora preimpostata all'altra: Flat, Rock, Top 40, Pops, Jazz, Easy. È possibile perfezionare la regolazione con il comando del suono (tasto AUD).

Come attivare il pannello frontale antifurto?

Per rimuovere il pannello, premere il tasto di sblocco situato sull'apparecchio. Per rimontarlo, allineare le sporgenze con le scanalature e spingere fino allo scatto. Il DSI (indicatore rosso) può essere attivato premendo contemporaneamente 1 e 3 mentre si preme SRC dopo aver spento l'apparecchio.

Cosa fare se il CD non viene letto o viene espulso immediatamente?

Verificare che il CD sia inserito con il lato stampato rivolto verso l'alto e che non sia sporco. Pulirlo dal centro verso l'esterno. Assicurarsi che il CD sia finalizzato (per CD-R/RW). Se il problema persiste, il disco potrebbe essere graffiato o incompatibile.

Come regolare bassi, medi e alti?

Premere SRC per selezionare la sorgente, quindi tenere premuto AUD. Utilizzare FM/AM per scegliere l'elemento (BAS, MID, TRE) e ◀◀/▶▶ per regolare da -8 a +8. Premere AUD per uscire.

Come memorizzare una stazione radio?

Selezionare la banda (FM/AM) con FM o AM, quindi impostare la frequenza desiderata. Premere uno dei tasti 1 a 6 per almeno 2 secondi. Il numero di preselezione lampeggia una volta per confermare.

Cosa significa il messaggio di errore « E-04 »?

Questo messaggio indica che nessun disco è inserito nel lettore. Inserire un CD compatibile (lato stampato verso l'alto) o pulire il CD se necessario.

Come resettare l'autoradio?

Individuare il tasto di reset (spesso nascosto) e premerlo con una penna o un oggetto sottile. Questo riavvia il microprocessore senza cancellare le impostazioni di base.

MANUALE UTENTE KDC-2027SA KENWOOD

I Sintolettori CD Kenwood per auto, modelli

KDC-2027SA, KDC-2027SG, KDC-F327A,

KDC-F327G, KDC-308A, KDC-308G, KDC-3027A,

KDC-3027G, KDC-4027, KDC-4027V

Rispondono alle prescrizioni dell'art. 2 comma 1

del D.M. 28 agosto 1995, n. 548.

Fatto ad Uithoorn il 15 luglio 2003

Kenwood Electronics Europe B.V.

Amsterdamseweg 37

1422 AC Uithoorn

The Netherlands

CD-RECEIVER

INSTRUCTION MANUAL

AMPLI-TUNER LECTEUR DE CD

MODE D'EMPLOI

CD-RECEIVER

BEDIENUNGSANLEITUNG

CD RECEIVER

GEBRUIKSAANWIJZING

SINTOLETTORE STEREO COMPACT DISC

ISTRUZIONI PER L'USO

REPRODUCTOR DE DISCOS COMPACTOS RECEPTOR DE FM/AM

Precauzioni di sicurezza......75

Sui CD 77

Caratteristiche generali......78

Alimentazione

Selezione della fonte

Volume

Attenuatore

Loudness

System Q

Controllo audio

Impostazione dell'altoparlante

Orologio

Regolazione dell'orologio

DSI (Disabled System Indicator)

Frontalino antifurto

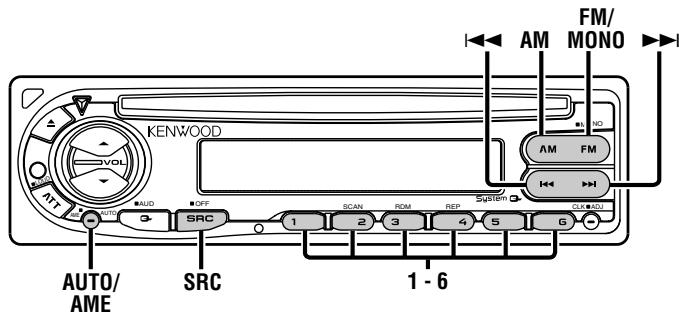

Caratteristiche del sintonizzatore ....81

Selezione del modo di sintonia

Sintonia

Ricezione mono

Memoria di preselezione delle stazioni

Memorizzazione automatica

Sintonia con preselezione

Caratteristiche del lettore CD..83

Riproduzione dei CD

Avanzamento rapido e riavvolgimento

Ricerca del brano

Ripetizione del brano

Scansione del brano

Riproduzione casuale

Accessorio....85

Procedimento per l'installazione....85

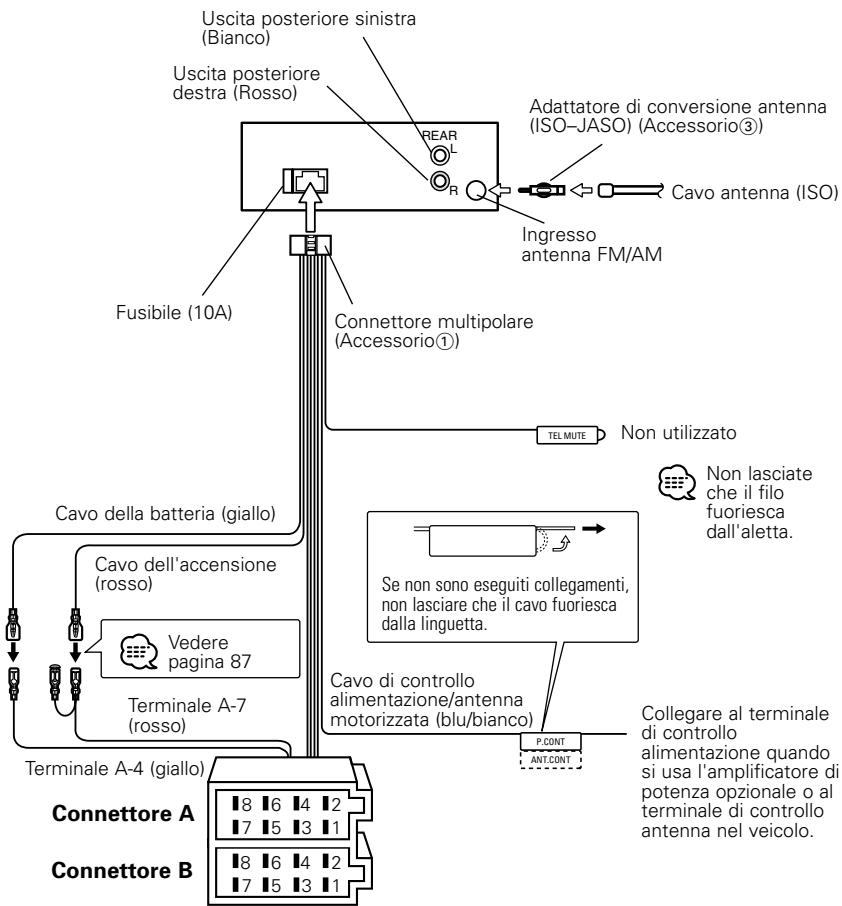

Collegamento dei cavi ai terminali....86

Installazione....87

Guida alla soluzione di problemi....89

Caratteristiche tecniche .....91

▲AVVERTENZA

Per evitare lesioni e/o incendi, osservare le seguenti precauzioni:

• Inserire l'apparecchio fino in fondo finché si blocca saldamente in posizione, altrimenti potrebbe fuoriuscire in caso di scontri o altre scosse.

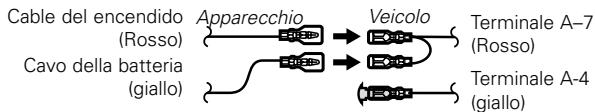

• Quando si prolungano i cavi dell'accensione, della batteria o di massa, accertarsi di usare cavi appositi per autoveicoli o cavi con un'area di 0,75 mm² (AWG18) o un un'area maggiore per evitare il deterioramento dei cavi e danni al rivestimento dei cavi.
• Per evitare cortocircuiti, non inserire mai oggetti di metallo (come monete o strumenti di metallo) all'interno dell'apparecchio.
• Se l'apparecchio comincia ad emettere fumo o odori strani, spegnerlo immediatamente e rivolgersi ad un Centro di Assistenza Autorizzato Kenwood.
• Fare attenzione a non schiacciarsi le dita tra il frontalino e l'apparecchio.
• Fare attenzione a non far cadere l'apparecchio e a non sottoporlo a forti urti. L'apparecchio può rompersi o incrinarsi perché contiene parti in vetro.
• Non toccare il fluido dei cristalli liquidi se il display a cristalli liquidi è danneggiato o rotto in seguito ad urti. Il fluido dei cristalli liquidi può essere pericoloso per la salute e anche causare la morte. Se il fluido dei cristalli liquidi viene in contatto con il corpo o gli abiti, lavare immediatamente con sapone.

ATTENZIONE

Per evitare danni all'apparecchio, osservare le seguenti precauzioni:

• Alimentare l'apparecchio esclusivamente con una tensione nominale di 12 V CC, con polo negativo a massa.
• Non aprire il coperchio superiore o il coperchio inferiore dell'apparecchio.
• Non installare l'apparecchio in un luogo esposto alla luce solare diretta, o al calore o all'umidità eccessivi. Evitare anche luoghi molto polverosi o soggetti a schizzi d'acqua.
• Non collocare il frontalino rimosso o la custodia del frontalino in luoghi esposti alla luce solare diretta, o al calore o all'umidità eccessivi. Evitare anche luoghi molto polverosi o soggetti a schizzi d'acqua.
• Non sottoporre il frontalino a forti urti, perché è un componente di precisione.
• Per evitare deterioramenti, non toccare con le dita i contatti elettrici dell'apparecchio o del frontalino.
• Quando si sostituisce un fusibile, usarne solo uno nuovo di valore prescritto. L'uso di un fusibile di valore errato può causare problemi di funzionamento dell'apparecchio.
• Per evitare cortocircuiti quando si sostituisce un fusibile, scollegare innanzitutto il connettore multipolare.
• Non collocare alcun oggetto tra il frontalino e l'apparecchio.
• Durante l'installazione, non usare alcuna vite all'influori di quelle fornite. L'uso di viti diverse potrebbe causare danni all'apparecchio principale.

Non inserire compact disc da 8 cm nella fessura di inserimento del disco.

Se si tenta di inserire un compact disc da 8 cm con il suo adattatore nell'apparecchio, l'adattatore può staccarsi dal compact disc e danneggiare l'apparecchio.

NOTA

• Se si incontrano difficoltà durante l'installazione, rivolgersi ad un rivenditore o ad un installatore specializzato Kenwood.
• Se l'apparecchio sembra non funzionare correttamente, provare a premere prima il pulsante di ripristino (reset). Se questo non risolve il problema, o se l'apparecchio non è dotato di questo pulsante, rivolgersi ad un Centro di Assistenza Autorizzato o ad un rivenditore Kenwood.

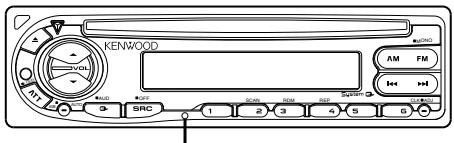

Pulsante di ripristino (reset)

• I caratteri nello schermo LCD possono essere difficili da leggere con temperature al di sotto dei 5 °C (41 °F).
• Le illustrazioni contenute in questo manuale che raffigurano il display ed il pannello sono degli esempi usati per spiegare come vengono usati i controlli. Pertanto, l'indicazione sul display dell'illustrazione può essere diversa da quella effettivamente visualizzata sul display dell'apparecchio ed alcune illustrazioni del display possono rappresentare un evento impossibile durante l'operazione in corso.

Appannamento della lente

Subito dopo aver acceso il riscaldamento dell'automobile quando fa freddo, l'umidità può condensarsi sulla lente all'interno del lettore CD dell'apparecchio. A causa dell'appannamento della lente, la riproduzione di compact disc potrebbe non iniziare. In questi casi, estrarre il disco e attendere che l'umidità evapori. Se dopo un po' l'apparecchio continua a non funzionare normalmente, rivolgersi ad un Centro di Assistenza Autorizzato o ad un rivenditore Kenwood.

Pulizia dei contatti elettrici del frontalino

Se i contatti elettrici sull'apparecchio o sul frontalino sono sporchi, pulirli con un panno morbido asciutto.

Pulizia dell'apparecchio

Se il frontalino di quest'unità è macchiato, strofinatelo con un panno asciutto e morbido, ad esempio un panno al silicone. Se il frontalino è molto sporco, strofinatelo con un panno inumidito con un detergente neutro, poi rimuovetelo.

Se spruzzate il prodotto di pulizia a spray direttamente sull'unità, si possono danneggiare le parti meccaniche. Se strofinate il frontalino con un panno duro o usando un liquido volatile, ad esempio acquaragia o alcool, si può graffiare la superficie o possono venire cancellati i caratteri.

Pulizia della fessura di inserimento del disco

Poiché la polvere può accumularsi nella fessura di inserimento del disco, pulire occasionalmente la fessura. I compact disc possono graffiarsi se vengono inseriti in una fessura polverosa.

Etichetta per i prodotti che impiegano raggi laser (tranne per alcune aree)

L'etichetta si trova sul rivestimento o sulla scatola e serve ad avvertire che il componente impiega raggi laser che sono stati classificati come classe 1. Ciò significa che l'apparecchio utilizza raggi laser di una classe inferiore. Non c'è alcun pericolo di radiazioni pericolose all'esterno dell'apparecchio.

Questo prodotto non è installato dal produttore di un veicolo della linea di produzione, nemmeno dall'importatore professionale di un veicolo negli stati membro della UE.

LA DICHIARAZIONE DI CONFORMITA' "CE" DI QUESTO PRODOTTO E' DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V.

AMSTERDAMSEWEG 37

1422 AC UITHOORN

THE NETHERLANDS

Modo d'impiego dei compact disc

- Non toccate la superficie registrata del CD.

• E' più facile danneggiare un CD-R o un CD-RW rispetto ad un normale CD musicale. Usate un CD-R o un CD-RW dopo aver letto le precauzioni stampate sulla custodia.
• Non fissate del nastro adesivo sul CD. Inoltre, non usate un CD in cui sono stati fissati dei pezzi di nastro adesivo.

Quando usate un nuovo CD

Se il foro centrale del CD o il bordo esterno ha delle sbavature, potete eliminarle usando una penna a sfera, ecc.

Non usate accessori per dischi.

Pulizia del CD

Pulite il CD dal centro del disco verso il bordo esterno.

Per rimuovere i CD da quest'unità, estraeteli orizzontalmente.

CD che non si possono usare

- Non è possibile usare dei CD non rotondi.

• Non è possibile usare dei CD colorati sulla superficie di registrazione o dei CD sporchi.
• Questa unità è in grado di eseguire solo CD con DIGITAL AUDIO COMTRACT DIGITAL AUDIO DISC COMTRACT DIGITAL AUDIO DISC COMTRACT DIGITAL AUDIO REVERITABLE

Potrebbe non eseguire correttamente i dischi non contrassegnati.

- Non è possibile riprodurre un CD-R o CD-RW non finalizzato. (Per ulteriori informazioni sul processo di finalizzazione, fate riferimento al software di scrittura del vostro CD-R/CD-RW e al manuale di istruzioni del vostro registratore CD-R/CD-RW.)

Cura dei CD

• Non tenete i vostri CD alla luce diretta del sole (o sul sedile o sul cruscotto, ecc.) ed evitate i luoghi in cui diventa molto elevata la temperatura.
• Custodite i CD nelle apposite custodie.

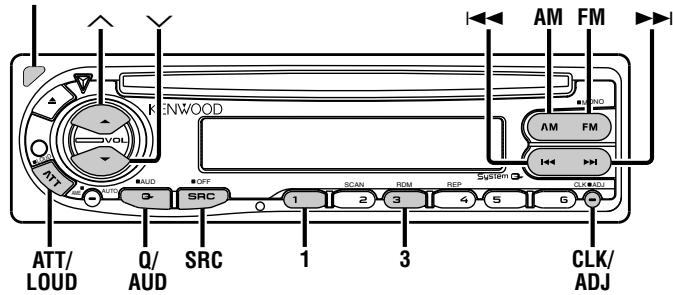

Tasto di rilascio

Alimentazione

Accensione della corrente (ON)

Premete il tasto [SRC].

Spegnimento della corrente (OFF)

Premete il tasto [SRC] per almeno 1 secondo.

Selezione della fonte

Premete il tasto [SRC].

Fonte	Display
Sintonizzatore	"TUnE"
CD	"CD"
Attesa (solo modo di illuminazione)	"STBY"

Volume

Aumento del volume

Premete il tasto [^].

Attenuazione del volume

Premete il tasto [∨].

Attenuatore

Abbassamento rapido del volume

Premete il tasto [ATT].

Ogni volta che premete il tasto, l'attenuatore si accende (ON) e si spegne (OFF).

Quando è su ON, lampeggia l'indicatore "ATT".

Loudness

Compensazione dei toni bassi ed alti quando il volume è basso.

Premete il tasto [LOUD] per almeno 1 secondo.

Ogni volta che il tasto viene premuto per almeno 1 secondo, il loudness si accende o si spegne.

Quando è acceso, è illuminato l'indicatore "LOUD" sul display.

System Q

Potete richiamare le migliori impostazioni del suono per i vari tipi di musica.

1 Selezionate la fonte da impostare

Premete il tasto [SRC].

2 Selezionate il tipo del suono

Premete il tasto [Q].

Ogni volta che premete il tasto, cambia l'impostazione del suono.

Impostazione sonora Display

Risposta piatta	"FLAT"
Musica rock	"ROCK"
Top 40	"TP40"
Musica pop	"POPS"
Musica jazz	"JAZZ"
Musica leggera	"EASY"

- Ciascun valore di impostazione può essere cambiato con il modo (pagina 80). Innanzitutto, selezionate il tipo di altoparlante con l'impostazione Speaker.

- Quando cambiate l'impostazione System Q, i valori dei bassi, dei medi e degli alti impostati nel modo di controllo audio sostituiscono i valori System Q.

Controllo audio

1 Selezionate la fonte da regolare

Premete il tasto [SRC].

2 Selezionate il modo di controllo audio

Premete il tasto [AUD] per almeno 1 secondo.

3 Selezionate la voce audio da regolare

Premete il tasto [FM] o il tasto [AM].

Ogni volta che premete il tasto le voci che si possono regolare appaiono come mostrato di seguito.

4 Regolazione dei livelli

Premete il tasto [◀◀] o il tasto [▶▶].

Oggetto di regolazione	Display	Campo
Livello dei bassi	"BAS"	-8 — +8
Livello dei medi	"MID"	-8 — +8
Livello degli acuti	"TRE"	-8 — +8
Bilanciamento	"BL"	Sinistra 15 — Destra 15
Fader	"FD"	Posteriore 15 — Anteriore 15

5 Conclusione delle operazioni

Premete il tasto [AUD].

Impostazione dell'altoparlante

Sintonizzazione di precisione in modo tale che il valore System Q sia ottimale con ogni tipo di altoparlante.

1 Attivate il modo Standby

Premete il tasto [SRC].

Selezionate "STBY".

2 Selezinate il modo di impostazione dell'altoparlante

Premete il tasto [Q].

3 Selezionate il tipo di altoparlante

Premete il tasto [◀◀◀] o il tasto [▶▶▶].

Ogni volta che premete il tasto, l'impostazione cambia come di seguito.

Tipo di altoparlante Display

OFF	"SP-F"
Per l'altoparlante OEM (Installato di fabbrica nel veicolo)	"SP-O"
Per altoparlanti da 6 è 6x9 pollici	"SP-6"
Per altoparlanti da 5/4 pollici	"SP-5"

4 Conclusione delle operazioni

Premete il tasto [Q].

Orologio

Premete il tasto [CLK].

Ogni volta che premete il tasto, si attiva o disattiva il display dell'orologio.

Regolazione dell'orologio

1 Selezionate il display dell'orologio

Premete il tasto [CLK].

2 Attivate il modo di regolazione dell'orologio

Premete il tasto [ADJ] per almeno 2 secondi.

Lampeggia il display dell'orologio.

3 Regolate le ore

Premete il tasto [FM] o il tasto [AM].

Regolate i minuti

Premete il tasto [◀◀] o il tasto [▶▶].

4 Uscita dal modo di regolazione dell'orologio

Premete il tasto [CLK].

DSI (Disabled System Indicator)

Lampeggia un indicatore rosso sull'unità dopo la rimozione del frontalino, avvertendo così potenziali ladri della sua mancanza.

1 Spegnete la corrente

Premete il tasto [SRC] per almeno 1 secondo.

2 Impostate il DSI

Mantenendo premuti i tasti [1] e [3], premete il tasto [SRC].

Ad ogni effettuazione dei passi 1 e 2, il DSI si attiva o si disattiva.

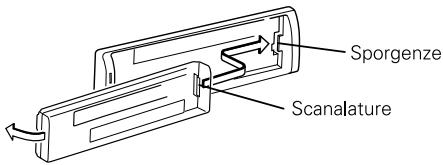

Frontalino antifurto

Potete rimuovere il frontalino e portarlo con voi per prevenire eventuali furti.

Rimozione del frontalino

Premete il tasto di sblocco.

Il frontalino è sbloccato affinché lo possiate rimuovere.

• Il frontalino è uno strumento ad alta precisione e può essere danneggiato da urti o vibrazioni. Per questo motivo, tenete il frontalino nell'apposita custodia mentre è rimosso.
• Non esponete il frontalino o la custodia alla luce diretta del sole o ad un calore o livello di umidità eccessivamente alto. Evitare anche luoghi molto polverosi o soggetti a schizzi d'acqua.

Reinstallazione del frontalino

1 Allineate le sporgenze dell'unità con le fessure del frontalino.

2 Premete il frontalino verso l'interno finché non sentirete uno scatto.

Il frontalino viene bloccato, permettendovi così di usare l'unità.

Selezione del modo di sintonia

Scegliete il modo di sintonizzazione.

Premete il tasto [AUTO].

Ogni volta che premete il tasto, il modo Tuning cambia come mostrato di seguito.

Modo Tuning	Display	Funzionamento
Ricerca automatica	Indicatore "AUTO 1"	Ricerca automatica di una stazione.
Ricerca delle stazioni preselezionate	Indicatore "AUTO 2"	Ricerca nell'ordine delle stazioni memorizzate nella memoria delle preselezioni.
Manuale	—	Sintonia manuale.

Sintonia

Selezione della stazione.

1 Selezionate il sintonizzatore
Premete il tasto [SRC].
Selezionate "TUnE".

2 Selezionate la banda

Premete il tasto [FM] o il tasto [AM].

Ogni volta che premete il tasto [FM], l'unità cambia tra le bande FM1, FM2 e FM3.

3 Sintonizzate le stazioni verso l'alto o verso il basso

Premete il tasto [◀◀] o il tasto [▶▶].

Durante la ricezione delle stazioni stereo si accende l'indicatore "ST".

Ricezione mono

Potete ridurre il rumore delle trasmissioni stereo commutandole in mono.

Premete il tasto [MONO] per almeno 1 secondo.

Ogni volta che premete questo tasto per almeno 1 secondo, la ricezione mono viene attivata o disattivata.

Quando è attivata la funzione, si illumina l'indicatore mono.

Memoria di preselezione delle stazioni

Memorizzazione della stazione.

1 Selezionate la banda
Premete il tasto [FM] o il tasto [AM].
2 Selezionate la frequenza da memorizzare
Premete il tasto [◀◀] o il tasto [▶▶].
3 Memorizzate la frequenza
Premete il tasto [1] — [6] per almeno 2 secondi.
Il display del numero di preselezione lampeggia 1 volta.
In ciascuna banda, potete memorizzare 1 stazione in ciascun tasto [1] — [6].

Memorizzazione automatica

Memorizzazione automatica di stazioni che offrono una buona ricezione.

1 Selezionate la banda per la memorizzazione automatica Premete il tasto [FM] o il tasto [AM].
2 Attivate il modo di memorizzazione automatica
Premete il tasto [AME] per almeno 2 secondi.
Quando le 6 stazioni, che si possono ricevere, sono state memorizzate, si chiude il modo di memorizzazione automatica.

Sintonia con preselezione

Richiamo delle stazioni memorizzate.

1 Selezionate la banda

Premete il tasto [FM] o il tasto [AM].

2 Richiamo della stazione

Premete il tasto [1] — [6].

Riproduzione dei CD

Quando è stato inserito un CD

Premete il tasto [SRC].

Selezionate "CD".

Quando si inserisce un CD, si accende l'indicatore "IN".

Espulsione del CD

Premete il tasto [▲].

Non è possibile riprodurre dei CD da 8cm. L'utilizzo di un adattatore e l'inserimento dello stesso nell'unità può provocare dei danni.

Avanzamento rapido e riavvolgimento

Avanzamento rapido

Mantenete il tasto [▶▶] premuto.

Rilasciate il tasto per riprodurre il disco da quel punto.

Riavvolgimento

Mantenete il tasto [◀◀] premuto.

Rilasciate il tasto per riprodurre il disco da quel punto.

Ricerca del brano

Selezione del brano desiderato.

Premere il tasto [◀◀] o il tasto [▶▶].

Ripetizione del brano

Riproduzione ripetuta del brano in fase di riproduzione.

Premete il tasto [REP].

Ogni volta che premete il tasto, la funzione Ripetizione del brano viene attivata o disattivata.

Quando è attivata, l'indicatore "REP" è acceso.

Scansione del brano

Rlproduzione della prima parte di ciascun brano del disco in fase di riproduzione e ricerca del brano desiderato.

1 Avvio della scansione del brano
Premete il tasto [SCAN].
L'indicatore "SCN" si accende.

2 Ascolto del brano desiderato

Premete il tasto [SCAN].

Riproduzione casuale

Riproduzione in ordine casuale di tutti i brani sul disco.

Premete il tasto [RDM].

Ogni volta che premete il tasto, la funzione Riproduzione casuale si attiva o si disattiva.

Quando la funzione è attivata, l'indicatore "RDM" è acceso e lampeggia il numero del brano.

Premendo il tasto [▶▶], viene selezionato un altro brano.

Accessorio

	Vista esterna	Numero di articoli
1		......1
2		......2
3		......1

L'uso di accessori all'infuori di quelli forniti potrebbe causare danni all'apparecchio. Accertarsi di usare soltanto gli accessori in dotazione all'apparecchio, come indicato qui sopra.

Procedimento per l'installazione

1. Per evitare incidenti causati da corto circuiti, estrarre la chiavetta dall'interruttore dell'accensione e scollegare il cavo negativo della batteria dall'autovettura.
2. Eseguire correttamente i collegamenti dei cavi di ingresso e di uscita per ciascun apparecchio.
3. Collegare il cavo nel fascio dei fili.
4. Prendere il connettore B nel fascio dei fili e collegarlo al connettore dei diffusori nel veicolo.
5. Prendere il connettore A nel fascio dei fili e collegarlo al connettore di alimentazione esterna nel veicolo.
6. Collegare il connettore del cavo multipolare all'apparecchio.
7. Installare l'apparecchio nell'automobile.
8. Ricollegare il cavo negativo ⊖ della batteria.
9. Premere il pulsante di ripristino (reset).

ATTENZIONE

• Se la vostra auto non è predisposta per questo sistema speciale di connessione, rivolgetevi al vostro rivenditore KENWOOD.
• Usare gli adattatori di conversione antenna (ISO-JASO) soltanto quando il cavo dell'antenna ha una spina ISO.
• Accertarsi che i collegamenti di tutti i cavi siano stati effettuati saldamente mediante l'inserimento delle prese fino al punto in cui esse si bloccano completamente.
• Se l'interruttore dell'accensione del proprio veicolo non è dotato di posizione ACC, o se il cavo dell'accensione è collegato ad una fonte di alimentazione con tensione costante come il cavo della batteria, l'alimentazione dell'apparecchio non sarà in connessione con l'interruttore dell'accensione (cioè l'apparecchio non si accenderà e non si spegnerà in sincronizzazione con l'accensione e lo spegnimento del motore). Se si desidera mettere in connessione l'alimentazione dell'apparecchio con l'interruttore dell'accensione del veicolo, collegare il cavo dell'accensione ad una fonte di alimentazione che possa essere attivata e disattivata con la chiavetta di accensione.
• Se il fusibile salta, accertarsi innanzitutto che i cavi non abbiano causato un cortocircuito, quindi sostituire il fusibile con un altro dello stesso valore.
• Isolare i cavi non collegati con del nastro isolante in vinile o un altro materiale simile. Per evitare cortocircuiti, inoltre, non rimuovere i cappucci di protezione applicati sulle estremità dei cavi o dei terminali non collegati.
• Collegare i cavi dei diffusori correttamente ai terminali ai quali corrispondono. L'apparecchio può subire danni o può non funzionare affatto se si combinano i cavi e/o li si collega a massa ad una parte metallica dell'automobile.
• Dopo aver installato l'apparecchio, controllare che le luci dei freni, gli indicatori, il tergicristallo, ecc. dell'automobile funzionino correttamente.
• Se il pannello dei comandi ha un coperchio, assicurarsi di installare l'apparecchio in modo tale che il frontalino non sbatta contro il coperchio quando si apre e si chiude.
• Installare l'unità in modo tale che l'angolo di montaggio sia di 30° o meno.

Guida alle funzioni dei connettori

Numeri dei terminali per i connettori ISO	Colore del cavo	Funzioni
Connettore di alimentazione esterna
A-4	Giallo	Batteria
A-5	Blu/bianco	Controllo alimentazione
A-7	Rosso	Accensione (ACC)
A-8	Nero	Collegamento a terra (massa)
Connettore diffusore
B-1	Porpora	Posteriore destro (+)
B-2	Porpora/nero	Posteriore destro (-)
B-3	Grigio	Anteriore destro (+)
B-4	Grigio/nero	Anteriore destro (-)
B-5	Bianco	Anteriore sinistro (+)
B-6	Bianco/nero	Anteriore sinistro (-)
B-7	Verde	Posteriore sinistro (+)
B-8	Verde/nero	Posteriore sinistro (-)

▲AVVERTENZA

Collegamento del connettore ISO (vedere pagina 86)

La disposizione dei terminali per i connettori ISO dipende dal tipo di veicolo di cui si è in possesso. Accertarsi di eseguire i collegamenti corretti per evitare danni all'apparecchio.

Il collegamento default per il fascio dei fili è descritto in 1 qui sotto. Se i terminali del connettore ISO sono impostati come descritto in 2 o in 3, eseguire il collegamento come illustrato.

Assicuratevi di ricollegare il cavo come è indicato in 2 qui sotto per installare quest'unità nei veicoli della Volkswagen ecc.

① (Impostazione di base) Il terminale A-7 (rosso) del connettore ISO del veicolo è in connessione con l'accensione, e il terminale A-4 (giallo) è collegato alla fonte di alimentazione costante.

② Il terminale A-7 (rosso) del connettore ISO del veicolo è collegato alla fonte di alimentazione costante, e il terminale A-4 (giallo) è in connessione con la chiave di accensione del veicolo.

③ Il terminale A-4 (giallo) del connettore ISO del veicolo non è collegato a nulla, mentre il terminale A-7 (rosso) è collegato alla fonte di alimentazione costante (o entrambi i terminali A-7 (rosso) e A-4 (giallo) sono collegati alla fonte di alimentazione costante).

Quando il collegamento viene effettuato come descritto in 3 sopra, l'alimentazione dell'apparecchio non sarà in connessione con la chiavetta di accensione. Per tale ragione, accertarsi sempre di spegnere l'apparecchio quando si spegne il motore.

Per mettere in connessione l'alimentazione dell'apparecchio con l'interruttore dell'accensione, collegare il cavo dell'accensione (ACC...rosso) ad una fonte di alimentazione che possa essere attivata e disattivata con la chiavetta di accensione.

■ Installazione

Accertarsi che l'apparecchio sia installato saldamente in posizione. Se l'apparecchio è instabile, possono verificarsi problemi di funzionamento (per esempio, possono verificarsi interruzioni di suono).

■ Rimozione della cornice di gomma dura

1 Agganciare le sporgenze sull'attrezzo di rimozione e sbloccare i due fermi sul lato inferiore.

Abbassare il telaio e tirarlo in avanti come mostrato nell'illustrazione.

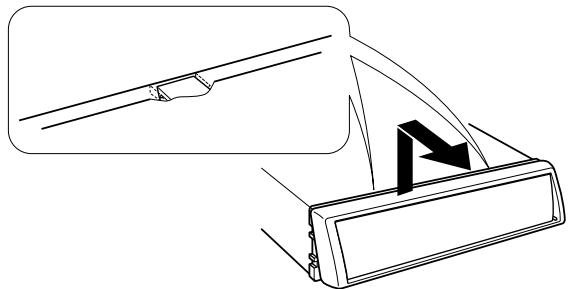

2 Quando si sono sbloccati i due fermi inferiori, sbloccare i due fermi superiori nello stesso modo.

È possibile rimuovere la cornice anche partendo dal lato superiore.

■ Rimozione dell'apparecchio

1 Fare riferimento alla sezione "Rimozione della cornice di gomma dura" e quindi rimuovere la cornice di gomma dura.
2 Rimuovere la vite (M4 × 8mm) sul pannello posteriore.
3 Inserire fino in fondo su ciascun lato i due attrezzi per la rimozione, come mostrato nell'illustrazione.

4 Abbassare l'attrezzo di rimozione verso il fondo e tirare parzialmente in fuori l'apparecchio premendo verso l'interno.

⚠️ Fare attenzione a non ferirsi con l'attrezzo di rimozione.

5 Estrarre completamente l'apparecchio tirandolo con le mani, facendo attenzione a non farlo cadere.

Ciò che può sembrare un problema di funzionamento dell'apparecchio può essere in realtà soltanto il risultato di operazioni o collegamenti errati. Prima di rivolgersi ad un centro di assistenza, è consigliabile eseguire i controlli indicati nella tabella sottostante.

Generale

? L'apparecchio non si accende.

√ Il fusibile è saltato.

Dopo aver controllato che non esistano cortocircuiti tra i cavi, sostituire il fusibile con un altro dello stesso valore.

√ Posizione ACC mancante sulla chiave di accensione del veicolo.

Collegare lo stesso cavo all'interruttore dell'accensione come il cavo della batteria.

? Quando si premono i tasti, non accade nulla.

√ I microprocessori nell'apparecchio non funzionano normalmente.

Premere il pulsante di ripristino (reset) sull'apparecchio (pagina 76).

? C'è una fonte che non è possibile commutare.

√ Non c'è nessun CD inserito.

Inserite il disco da ascoltare. Se non c'è niente da ascoltare, non sarà possibile commutare la fonte.

? Le memorie vengono perse quando si spegne il motore dell'automobile.

√ Il cavo della batteria non è stato collegato al terminale appropriato.

Collegare correttamente il cavo, facendo riferimento alla sezione (pagina 86).

√ L'interruttore dell'accensione e il cavo della batteria non sono collegati correttamente.

Collegare correttamente il cavo, facendo riferimento alla sezione (pagina 86).

? Anche se il loudness è attivato, i toni alti non vengono esaltati.

√ La fonte del sintonizzatore è selezionata.

I toni alti non vengono esaltati quando si ascolta il sintonizzatore.

? Nessun suono è udibile, o il volume è basso.

√ Il fader o le impostazioni di bilanciamento sono impostate tutte su un lato.

Centrate il fader e le impostazioni del bilanciamento.

√ I cavi di ingresso/uscita o i cavi del connettore multipolare sono collegati in maniera errata.

Ricollegare correttamente i cavi di ingresso/uscita o i cavi del connettore multipolare. Fare riferimento alla sezione (pagina 86).

? La qualità sonora è scadente o distorta.

√ Un cavo per i diffusori può essere stato stretto da una vite dell'automobile.

Controllare il collegamento dei cavi per i diffusori.

√ I cavi non sono collegati correttamente.

Ricollegare i cavi per i diffusori in modo che ciascun terminale di uscita sia collegato ad un diffusore diverso.

? Non si sente il tono di conferma dei tasti.

√ E' usata la presa di uscita preamplificata.

Non è possibile emettere il tono di conferma dei tasti dalla presa di uscita di preamplificata.

Sintonizzatore

? La ricezione radio è scadente.

√ L'antenna dell'automobile non è estesa.

Estrarre completamente l'antenna.

√ Il cavo di controllo dell'antenna non è collegato.

Collegare correttamente il cavo, facendo riferimento alla sezione (pagina 86).

Disco esterno/Multilettore CD

? Il disco specificato non viene riprodotto, ma un altro disco viene riprodotto al suo posto.

√ Il compact disc specificato è sporco.

Pulire il compact disc.

√ Il compact disc è stato inserito capovolto.

Inserire il compact disc con la facciata dell'etichetta rivolta verso l'alto.

√ Il disco è graffiato.

Provare ad usare un altro disco.

? Il brano specificato non viene riprodotto.

√ E' stata selezionata la riproduzione casuale.

Disattivate la riproduzione casuale.

? Hanno inizio automaticamente la ripetizione del brano, la scansione del brano e la riproduzione casuale.

√ L'impostazione non viene cancellata.

Le impostazioni di queste funzioni rimangono memorizzate finché non vengono disattivate o espellete il disco, anche se spegnete la corrente o cambiate la fonte di riproduzione.

? Non si riescono a riprodurre CD-R o CD-RW.

√ I dischi CD-R/CD-RW non sono stati finalizzati.

Finalizzate i dischi CD-R/CD-RW tramite il registratore di CD.

? Il compact disc viene espulso subito dopo essere stato inserito.

√ Il compact disc è stato inserito capovolto.

Inserire il compact disc in modo che la facciata dell'etichetta sia rivolta verso l'alto.

√ Il compact disc è sporco.

Pulire il compact disc, facendo riferimento alla sezione (pagina 77).

? Non è possibile rimuovere il disco.

√ La causa dipende dal fatto che sono passati più di 10 minuti da quando l'interruttore ACC del veicolo è stato spento.

Il disco può essere rimosso solamente entro 10 minuti dallo spegnimento del tasto ACC. Se sono passati 10 minuti, riattivate il tasto ACC ancora una volta e premete il tasto Eject.

? Non è possibile inserire il disco.

√ Avete già inserito un disco.

Premete il tasto [▲] e rimuovete il disco.

? La ricerca diretta del brano non può essere effettuata.

√ Per l'ultimo o il primo brano degli album.

Per ogni album, la ricerca del brano non può essere effettuata nella direzione inversa per il primo brano o nella direzione di avanzamento per l'ultimo brano.

I seguenti messaggi vengono visualizzati quando si verifica qualche problema. Adottare i rimedi indicati.

E-04: Nessun disco è stato inserito nel caricatore.

→ Pulire il compact disc e inserirlo correttamente.

IN (Lampeggia): Il lettore CD non funziona correttamente.

Reinserire il CD. Se questo non può essere espulso o il display continua a lampeggiare anche quando il disco è stato reinserito correttamente, spegnere l'apparecchio e consultare il Centro di Assistenza Autorizzato Kenwood più vicino.

Le caratteristiche tecniche sono soggette a cambiamenti senza preavviso.

Sezione del sintonizzatore FM

Gamma di frequenza (passi da 50 kHz) ....87,5 MHz – 108,0 MHz

Sensibilità utile (S/R = 26dB) ....0,7 μV/75 Ω

Sensibilità silenziamento (S/R = 46dB)....1,6 μV/75 Ω

Risposta di frequenza (±3 dB)....30 Hz – 15 kHz

Rapporto segnale/rumore (MONO)....65 dB

Selettività (DIN) (±400 kHz) ≥ 80 dB

Separazione stereo (1 kHz)....35 dB

Sezione del sintonizzatore MW

Gamma di frequenza (passi da 9 kHz) .....531 kHz – 1611 kHz

Sensibilità utile (S/R = 20dB)....25 μV

Sezione del sintonizzatore LW

Gamma di frequenza 153 kHz – 281 kHz

Sensibilità utile (S/R = 20dB)....45 μV

Sezione del lettore CD

Diodo laser......GaAIAs

Filtro digitale (D/A) ......Sovraccampionamento ottuplo

Convertitore D/A....1 bit

Velocità rotazione ....500 – 200 rpm (CLV)

Oscillazioni e fluttuazioni del suono ....Al di sotto dei limiti misurabili

Risposta di frequenza (±1 dB)....10 Hz – 20 kHz

Distorsione armonica complessiva (1 kHz) 0,01 %

Rapporto segnale/rumore (1 kHz) 93 dB

Gamma dinamica....93 dB

Separazione tra i canali....85 dB

Sezione audio

Potenza di uscita massima 45 W x 4

Potenza di uscita (DIN 45324, +B=14,4 V) ......28 W x 4

Controlli di tono

Bassi : 100 Hz ±10 dB

Toni medi : 1 kHz ±10 dB

Alti : 10 kHz ±10 dB

Livello /carico uscita preamplificata (nel modo CD) 2000 mV/10 kΩ

Impedenza uscita preamplificata ....≤ 600 Ω

Generale

Tensione di alimentazione (11 - 16V ammesso) ......14,4 V

Consumo di corrente....10 A

Ingombro effettivo di installazione (L x H x P) .....182 x 53 x 155 mm

7-3/16 × 2-1/16 × 6-1/10 Pollici

Peso 3,1 lbs (1,4 kg)
