Tipo di prodotto	Telecomando digitale per sistemi audio auto
Marca	Audison
Modello	Thesis DRC MP
Compatibilità	Prodotti Audison con bus AC Link (bit One, bit Ten, bit One HD, bit Play HD, AP bit, TH Thesis)
Alimentazione	12 VDC (negativo a massa)
Display	Alfanumerico 16 caratteri x 2 linee, bianco, con sensore di luminosità
Joystick	Encoder joystick con finitura Rubber Touch, controllo su 4 assi
Tastiera	Multifunzione con 42 colori selezionabili
Funzioni principali	Controllo volume, fader, balance, subwoofer; navigazione menu (Navi Command); DRC Settings
Sensore luminosità	Night&Day Mode per regolazione automatica
Aggiornamento firmware	Via USB tramite PC e prodotto Audison bit
Allarmi visualizzati	Protezione termica, sovraccarico, sovratensione batteria, clipping altoparlanti, allarme generale
Temperatura di funzionamento	0°C – 55°C
Installazione	Montaggio a scomparsa con holder; evitare esposizione a umidità, polvere e calore eccessivo
Cablaggio	Utilizzare solo il cavo fornito in dotazione
Manutenzione	Pulire con panno asciutto; evitare contatto con liquidi
Sicurezza	Spegnere il sistema prima dell'installazione; evitare cortocircuiti; non installare nel vano motore
Informazioni generali	Prodotto da Audison, Italia

Domande frequenti - Thesis DRC MP AUDISON

Cos'è Audison Thesis DRC MP?

È un telecomando digitale per il controllo remoto di processori e amplificatori Audison dotati di bus AC Link. Permette di regolare volume, fader, balance, subwoofer e navigare nei menu del sistema.

Come si installa il DRC MP?

Installare in un punto del veicolo dove la temperatura rimane tra 0°C e 55°C, evitando esposizione a umidità. Utilizzare l'holder fornito. Non installare nel vano motore o vicino a centraline elettroniche. Assicurarsi che il sensore di luminosità non sia oscurato.

Come si accende e spegne il DRC MP?

Tenere premuto il tasto Power per circa 3 secondi per accendere o spegnere. Una pressione breve funge da ESC nei menu.

Come regolare il volume e altre impostazioni?

Ruotare il joystick per il volume principale. Premere i tasti da 1 a 4 per selezionare rispettivamente Master Volume, Fader, Balance e Subwoofer, quindi ruotare il joystick per regolare. Il volume va da -60 dB a 0 dB.

Cos'è la funzione 'Navi Command'?

Quando il DRC MP è collegato a un Audison bit Play HD, attivando 'Navi Command' è possibile navigare il menu principale del player con il joystick, come con il telecomando. Ciò mantiene l'attenzione del guidatore sulla strada.

Come si personalizza il colore della tastiera?

Dal menu DRC Settings è possibile selezionare uno dei 42 colori disponibili per la tastiera, per abbinarla all'estetica dell'abitacolo.

Come aggiornare il firmware del DRC MP?

Scaricare il file di aggiornamento dal portale bit Drive, decomprimerlo, collegare il DRC MP a un prodotto Audison bit e il prodotto al PC via USB. Eseguire il programma di aggiornamento e seguire le istruzioni. Non disconnettere i cavi durante l'aggiornamento.

Quali messaggi di allarme può visualizzare il DRC MP?

A seconda dell'amplificatore collegato, può mostrare: Thermal Protection (surriscaldamento), Overload Protection (sovraccarico), Battery Over Voltage (batteria >16V), Clip (distorsione), Check Speakers (difetto altoparlanti), Call Service (guasto generale).

Il DRC MP è compatibile con tutti i processori Audison?

È compatibile con tutti i prodotti Audison dotati di ingresso DRC e bus AC Link, come bit One, bit Ten, bit One HD, bit Play HD, AP bit e TH Thesis.

Quali precauzioni di sicurezza bisogna seguire?

Verificare che l'impianto elettrico sia a 12 VDC con negativo a massa. Spegnere la sorgente prima dell'installazione. Non cortocircuitare i cavi. Non installare in zone esposte ad acqua, polvere o temperature estreme. Proteggere i cavi da bordi taglienti e fonti di calore.

MANUALE UTENTE Thesis DRC MP AUDISON

L'Audison DRC MP (Digital Remote Control Multimedia Play) è compatibile con tutte le elettroniche Audison dotate di un bus AC Link. Il suo profilo slim unito all'holder fornito in dotazione facilitano l'installazione nella migliore posizione per la propria vettura. Il nuovo Joystick, rifinito "Rubber Touch" per il massimo controllo dei movimenti nelle quattro assi di direzione, permette la regolazione del menù "DRC Settings" e la navigazione "Navi Command" nel caso sia presente un Audison bit Play HD con l'uscita video collegata ad un monitor. La finitura nero opaco e la possibilità di scegliere tra quarantadue colori diversi per la tastiera facilita l'integrazione del DRC MP con la plancia dell'auto. Il nuovo display a caratteri bianchi dispone di un sensore integrato che regola automaticamente la luminosità dei caratteri in base alla luce presente in abitacolo e rimane leggibile da qualsiasi angolo di visione.

Prima di procedere all'installazione leggete con attenzione tutte le indicazioni contenute in questo manuale. E' opportuno prestare attenzione alle indicazioni riportate. La mancata osservanza di tali istruzioni potrebbe causare lesioni involontarie o danni all'apparecchio.

AVVERTENZE GENERALI

1. Verificate che l'impianto elettrico del veicolo abbia una tensione di alimentazione di 12VDC con negativo a massa.
2. Prima dell'installazione nel veicolo spegnete la sorgente e tutti gli apparati elettronici del sistema audio per evitare qualsiasi possibile danno.
3. Non realizzate alcun tipo di installazione all'interno del vano motore ed in posizioni esposte ad acqua, umidità eccessiva, polvere e sporco.
4. Non fate passare mai i cavi all'esterno del veicolo o in prossimità di centraline elettroniche.
5. Installate il DRC MP in zone del veicolo ove la temperatura non scenda sotto gli 0°C (32°F) e non superi i 55°C (131°F).
6. Assicuratevi che il posizionamento prescelto non interferisca con il corretto funzionamento dei dispositivi meccanici o elettrici della vettura. Verificare dopo l'installazione di non oscurare il sensore di luminosità posto sul pannello frontale del DRC MP. Questa sensore regola se abilitata la funzione "Night&Day Mode" la luminosità del display in maniera automatica.
7. Assicuratevi di non cortocircuitare il cavo dell'DRC MP durante l'installazione e il collegamento e di utilizzare solo il cavo fornito nella confezione.
8. Prestate estrema attenzione nel praticare fori o tagli sulla lamiera, verificando che nella zona interessata non vi sia alcun cavo elettrico o elemento strutturale dell'autovettura. Utilizzare se necessario l'apposito supporto di montaggio.
9. Proteggete il cavo conduttore con un anello in gomma se passa in un foro della lamiera o con appositi materiali se scorre vicino a parti che generano calore.

5.2.1. Collegamento verso dispositivi dotati di ingresso DRC / Devices with DRC input connection

Audison - bit One HD Audison - bit One

ATTENZIONE: volume controllato dal processore/amplificatore Audison connesso.

Il DRC MP è il sistema di controllo remoto dei prodotti Audison dotati di ingresso DRC. E' un sistema digitale a microprocessore che può controllare e monitorare in remoto anche gli eventuali processori / amplificatori dotati del control bus AC Link.

1. ACCENSIONE / ESC: tramite il tasto è possibile accendere o spegnere il sistema (vedi Rif. 1) con una pressione prolungata dello stesso (3 sec.). Questo tasto durante la navigazione interna nei Menù del DRC MP può essere usato come ESC dal menù con una pressione veloce dello stesso (1 sec.).
2. SEL: tramite il tasto "SEL" è possibile selezionare la sorgente d'ingresso del proprio sistema audio (vedi Rif. 2).
3. Tastiera multifunzione: di default permette la regolazione delle impostazioni di FADER, BALANCE, SUB VOLUME e VOLUME (vedi Rif. 3).
4. Sensore Luminosità: il sensore di luminosità (vedi Rif. 4) attivabile con la funzione "Night&Day" regola l'intensità luminosa della tastiera e del display in base alla luminosità ambientale. È possibile modificare il valore minimo e massimo di luminosità per la tastiera ed il display, in modo che il sensore si sposti nel range preferito dall'utente. Quando la funzione "Night&Day" è disattivata, con la funzione "Keyboard Brightness" e "Display Brightness" l'utente può impostare la luminosità della tastiera e del display su valori fissi preferiti.
5. Encoder Joystick: nell'utilizzo con un processore Audison bit permette la regolazione tramite rotazione del volume principale del sistema del FADER, BALANCE, SUB VOLUME (vedi Rif. 5). Quando è collegato un Audison bit Play HD, attivando la funzione "Navi Command" del DRC MP (vedi sez. 6.6), è possibile navigare il menù principale del player con il Joystick allo stesso modo del telecomando.

6. Display alfanumerico: 16 caratteri x 2 linee.

7. POWER ON / ESC: by using the button you can turn the system on (see Ref. 1) or switch it off by holding the button longer (3 sec.). During internal navigation within the DRC MP's menus, this button can be used as ESC from the menu with a quick press (1 sec.).

8. SEL: through the "SEL" button you can select the input source of your audio system (see Ref. 2).
9. Multifunction keyboard: by default it enables the adjustment of the settings FADER, BALANCE, SUB VOLUME and VOLUME.
10. Brightness sensor: the brightness sensor, to be enabled through the "Night&Day" function, adjusts the keyboard and the display light intensity according to the environmental light conditions. It is possible to modify the minimum and maximum light level for both the keyboard and the display, so the sensor moves within the user's preferred light range. When the "Night&Day" function is disabled, with the "Keyboard Brightness" and "Display Brightness" functions the user can set the keyboard and display brightness to preferred fixed values.
11. Encoder Joystick: when used with an Audison bit processor it enables the adjustment of FADER, BALANCE, VOLUME SUB by rotating the system master volume. When an Audison bit Play HD is connected, by enabling the "Navi Command" function of the DRC MP (see section 6.6), it is possible to browse through the player main menu with the Joystick, in the same way as with the remote control.
12. Alphanumeric display: 16 characters x 2 lines.

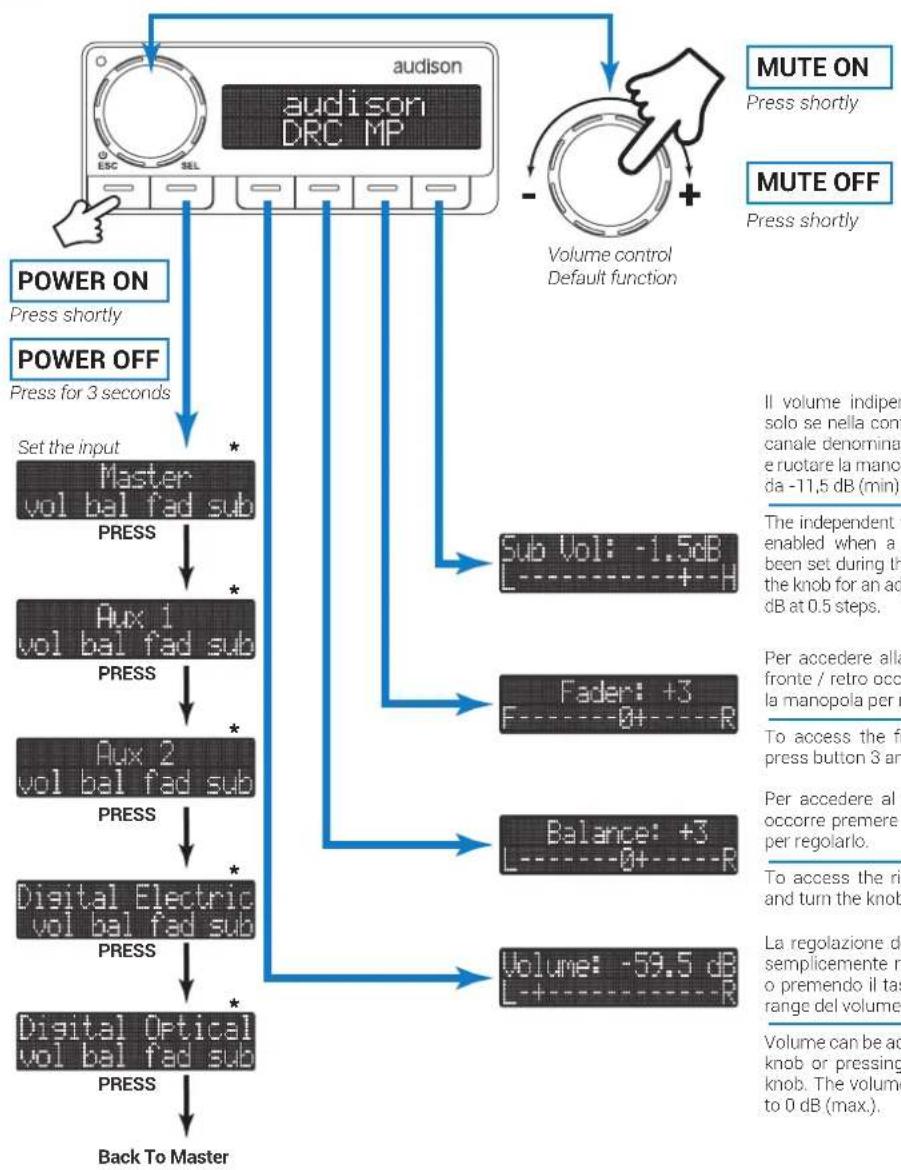

6.1 DEFAULT MENU'

Il volume indipendente per il Subwoofer agisce solo se nella configurazione è stato impostato un canale denominato Subwoofer. Premere il tasto 4 e ruotare la manopola per ottenere una regolazione da -11,5 dB (min) a 0 dB con step di 0,5.

Per accedere alla regolazione del bilanciamento fronte / retro occorre premere il tasto 3 e ruotare la manopola per regolarlo.

Per accedere al bilanciamento destra / sinistra occorre premere il tasto 2 e ruotare la manopola per regolarlo.

La regolazione del volume può essere effettuata semplicemente ruotando la manopola principale o premendo il tasto 1 e ruotando la manopola. Il range del volume va da -60 dB (min) a 0 dB (max).

* Queste scelte saranno disponibili se attivate durante la configurazione iniziale, oppure se aggiunte successivamente durante la configurazione tramite PC.
*These options will be available only if activated during the first set up process, or if added afterwards during the setup with the PC.

6.2 DEFAULT MENU'

E' possibile richiamare direttamente le memorie settate (tramite il software) e memorizzate nel processore Audison bit. Questa funzione è disponibile soltanto con un prodotto Audison DSP/ AP Prima collegato.

Tramite questo menù è possibile intervenire sulle principali regolazioni del DRC MP, colore tastiera, luminosità, contrasto, logo, Night&Day, e visualizzare le informazioni del prodotto.

Tramite questo menù è possibile agire sulle seguenti impostazioni:

• "Auto IN Level Adj" consente di reimpostare il volume della sorgente principale a quello impostato nella fase di taratura iniziale dei processori Audison bit.
• "Dynamic EQ"
- "Bass Boost" permette di abilitare o disabilitare le equalizzazioni, nei prodotti dove tale funzione è prevista.

Questo menù è disponibile solo se presente un Audison bit Play HD nel proprio sistema audio (il bit Play HD deve essere aggiornato alla revisione control firmware 1.1.6.1 e Media firmware 1.1.1.0 o superiore). Quando un bit Play HD è collegato, tramite questo menù, si può impostare il tempo in cui il player rimane in stand-by, dopo che il segnale di spegnimento è stato inviato al "Remote-In". Secondo l'impostazione predefinita il tempo è fissato a quindici minuti; è possibile impostarlo da uno a sessanta minuti o disabilitarlo. Questa funzione permette di azzerare il tempo di riavvio del bit Play HD nel caso di temporanei arresti dell'auto.

Quando è collegato un Audison bit Play HD, attivando la funzione "Navi Command" del DRC MP, è possibile navigare il menù principale del player con il Joystick, allo stesso modo del telecomando. Il nuovo Joystick è stato sviluppato secondo le ultime tecniche biometriche con l'obiettivo di garantire la massima facilità di utilizzo, facendo in modo che l'attenzione del guidatore rimanga il più possibile sulla strada.

Quando si configura un prodotto Audison bit attraverso il PC, il DRC MP può rimanere collegato ma mostrerà sul display la dicitura "PC control - DRC is disabled".

Quando è connesso un amplificatore Audison AP bit, il DRC MP visualizza i seguenti alert:

1. "thermal protection" in caso di surriscaldamento. "thermal protection" in case of overheat.
2. "overload protection" quando c'è un sovraccarico. "overload protection" when overload occurs.
3. "battery over voltage protect." quando la batteria supera i 16 VDC. "battery over voltage protect." when the battery voltage goes beyond 16 VDC.
4. "call service", segnala lo stato di protezione generale, rivolgersi al servizio di assistenza tecnica. "call service", will notify a general protection mode, contact technical assistance.

thermal protection

overload protection

Quando è connesso un amplificatore Audison TH Thesis, il DRC MP visualizza i seguenti alert:

1. "Ov. Temperature" in caso di surriscaldamento. "Ov. Temperature" in case of overheat.
2. "Overload B-L" quando c'è un sovraccarico "Overload B-L" when overload occurs.
3. "Clip B-L" segnala che l'uscita di un amplificatore ha raggiunto la distorsione per saturazione. "Clip B-L" will notify that the output of an amplifier is reaching distortion threshold.
4. "Check Speakers", segnala la presenza di un collegamento difettoso. "Check Speakers", will notify the presence of a faulty connection.
5. "Service A-L", segnala lo stato di protezione generale, rivolgersi al servizio di assistenza tecnica. "Service A-L", will notify a general protection mode, contact technical assistance.

TH quattro (0) 0v. Temperature
TH quattro (0) Overload B-L
TH quattro (0) Clip B-L
TH quattro (0) Check Speakers
TH quattro (0) Service A-L

7. AGGIORNAMENTO FIRMWARE / FIRMWARE UPGRADE

Qualora siano presenti UPGRADE Firmware del prodotto disponibili on-line, procedere come di seguito descritto

1. Scaricare dal portale bit Drive http://www.audisonbitdrive.eu/index.php?r=ssupport il file "DRC_MP_update_x.x.zip", e salvarlo nel PC.
2. Decomprimere il file precedentemente salvato e salvare la cartella "DRC MP update X.X" nel desktop del proprio PC.
3. Collegare il DRC MP a un prodotto Audison bit.

4. Collegare la presa USB del PC al prodotto Audison bit, al quale è connesso il DRC MP. Il prodotto Audison bit connesso al PC deve avere il suo relativo PC software installato correttamente.

5. Accendere il sistema.

6. Aprire la cartella "DRC MP update X.X" ed eseguire il programma "DRC_MP_update".

NOTA: prima di iniziare l'aggiornamento del DRC MP ricordare di:

• non disconnettere la presa USB dal PC.
• non disconnettere il DRC MP dal prodotto Audison bit.
• disabilitare temporaneamente i processi di sospensione automatica sul PC.
• disabilitare temporaneamente i processi di Screen Saver sul PC.
• chiudere tutte le altre applicazioni aperte.

- disabilitare temporaneamente i sistemi antivirus e antispyware.

1. Scegliere il dispositivo Audison bit connesso al DRC MP e di seguito premere il tasto 9, dalla tastiera del proprio PC.

1. Al termine dell'aggiornamento scollegare il cavo USB.

ATTENZIONE: POSSIBILI MESSAGGI D'ERRORE

Nel caso si presenti una schermata di errore uscire dal programma di aggiornamento ed eseguire l'upgrade del NET FRAMEWORK, come di seguito riportato:

• aprire la cartella "DRC MP update X.X" e di seguito la cartella ".NET Framework".
• eseguire il file di aggiornamento di sistema "dotNetFx40_Full_x86_x64".
• completato l'aggiornamento riavviare il proprio PC e ripetere la procedura di aggiornamento precedentemente riportata dal punto 3.
