D50-15FA3 - Scaldabagno istantaneo e scaldabagno MIDEA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scaldabagno elettrico ad accumulo
Marca	Midea
Modello	D50-15FA3
Capacità	50 L
Potenza nominale	750 W
Tensione nominale	220-240 V AC
Pressione nominale	0.75 MPa
Temperatura massima dell'acqua	75 °C
Classe di protezione	I
Classe di impermeabilità	IPX4
Classe di efficienza energetica	C
Consumo energetico annuale	1400 kWh
Profilo di carico	M
Dimensioni (Diametro x Altezza)	450 mm x 600 mm
Elemento riscaldante	Elettrico (immerso)
Controllo	Termostato automatico con spie luminose
Dispositivi di sicurezza	Limitatore di temperatura (reset manuale), valvola di sicurezza, interruttore termico
Installazione	Montaggio a parete (orizzontale o verticale), richiede messa a terra affidabile
Materiale del serbatoio interno	Acciaio smaltato con anodo di magnesio
Accessori inclusi	Valvola di sicurezza, bulloni di espansione, guarnizioni di tenuta in gomma
Manutenzione	Pulizia regolare del serbatoio, ispezione/sostituzione dell'anodo di magnesio
Garanzia	Fare riferimento al produttore; installazione da parte di un professionista qualificato richiesta

Domande frequenti - D50-15FA3 MIDEA

Come installo lo scaldabagno Midea D50-15FA3?

L'installazione deve essere eseguita da un professionista qualificato. Assicurati che la parete possa sostenere il doppio del peso dello scaldabagno quando è pieno. Utilizza i bulloni di espansione forniti per appendere lo scaldabagno. La presa di alimentazione deve essere messa a terra e avere una corrente nominale di almeno 10 A, installata a un'altezza non inferiore a 1,8 m. Collega la valvola di sicurezza all'ingresso dell'acqua fredda. Fare riferimento al manuale per i passaggi dettagliati.

Come riempio lo scaldabagno per il primo utilizzo?

Apri una valvola di uscita all'uscita dell'acqua calda, quindi apri la valvola di ingresso. Attendi fino a quando l'acqua non esce dall'uscita (l'aria viene espulsa), quindi chiudi la valvola di uscita. Assicurati che lo scaldabagno sia completamente riempito prima di accendere l'alimentazione.

Cosa devo fare se l'acqua perde dallo scaldabagno?

Controlla i giunti delle tubature. Se perde dai giunti, stringili o sostituisci le guarnizioni. Se perde dalla valvola di sicurezza, potrebbe essere normale a causa della pressione; se eccessiva, contatta il servizio clienti. Non ostruire il foro di rilascio della pressione.

Come scarico l'acqua dal serbatoio?

Spegni l'alimentazione. Chiudi la valvola di ingresso. Svitare la vite filettata sulla valvola di sicurezza multifunzione e sollevare la maniglia di scarico verso l'alto. L'acqua uscirà dal serbatoio. Mantieni il tubo di scarico inclinato verso il basso.

Perché gocciola acqua dalla valvola di sicurezza?

Poche gocce durante il riscaldamento sono normali a causa dell'espansione termica. Se perde una grande quantità di acqua, potrebbe indicare una valvola difettosa o una pressione eccessiva. Contatta un professionista per la riparazione. Non ostruire mai il foro di rilascio della pressione.

Cosa significano le spie luminose?

Quando la spina è inserita e l'alimentazione è accesa, entrambe le spie dovrebbero illuminarsi. Il termostato controlla automaticamente il riscaldamento: le spie si spengono quando viene raggiunta la temperatura impostata e si accendono quando il riscaldamento riprende. Se la spia di riscaldamento è spenta ma non c'è acqua calda, il termostato potrebbe essere difettoso.

Come resettare il limitatore di temperatura?

Il limitatore di temperatura interrompe l'alimentazione in caso di surriscaldamento. Per resettare, individua la manopola di reset (vedi Fig.6 nel manuale) e premila con decisione. Solo professionisti qualificati dovrebbero smontare il limitatore. Contatta l'assistenza se necessario.

Quale manutenzione è necessaria per lo scaldabagno?

Controlla regolarmente la spina di alimentazione e la presa per il riscaldamento. Per le regioni con acqua dura, pulisci periodicamente il serbatoio e l'elemento riscaldante. Ispeziona l'anodo di magnesio ogni 1-2 anni e sostituiscilo se è consumato più del 70%. Fai eseguire queste operazioni da un professionista.

Lo scaldabagno può essere utilizzato in climi freddi (sotto 0°C)?

Se lo scaldabagno non viene utilizzato per molto tempo in condizioni di gelo, scarica completamente l'acqua per evitare danni al serbatoio dovuti all'espansione del ghiaccio. Il manuale consiglia di scaricare il serbatoio prima di una lunga inattività in zone fredde.

Cosa devo fare se non esce acqua calda?

Controlla se l'alimentazione dell'acqua è attiva (valvola di ingresso aperta). Se la pressione dell'acqua è bassa, attendi che aumenti. Se la spia di riscaldamento è spenta, il termostato potrebbe essere difettoso; contatta un professionista. Assicurati anche che lo scaldabagno non sia spento dalla presa.

MANUALE UTENTE D50-15FA3 MIDEA

Bodio 29 20158 Milano

Manuale Utente e di installazione

Modello D30-15FA3

D50-15FA3

D80-15FA3

D100-15FA3

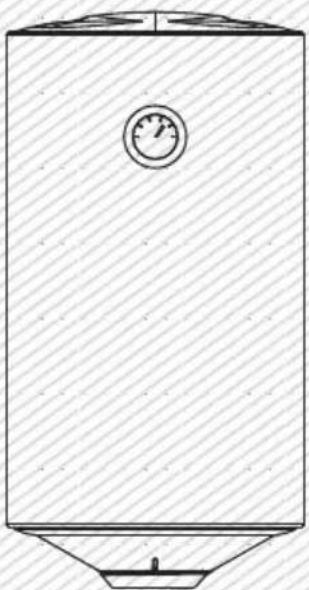

Il diagramma sopra è solo per riferimento. Si prega di considerare come standard l'apparenza del prodotto concreto.

I disegni e le informazioni grafiche contenute in questo volume sono solo indicative. L'aspetto effettivo di prodotti e accessori può differire da quanto indicato

Indicazioni generali

• L'installazione e manutenzione deve essere effettuata da professionisti qualificati o tecnici Midea autorizzati.
• Il produttore non deve essere ritenuto responsabile per qualsiasi danno o malfunzionamento causato da installazione errata o dal mancato rispetto delle istruzioni incluse in questo libretto.
• Per delle linee guida su installazione e manutenzione più dettagliate, fare riferimento ai capitoli sotto.

TABELLA DEI CONTENUTI

TITOLO Pagina

1. Precauzoni....(2)
2. Introduzione prodotto....(3)
3. Installazione unità ....(5)
4. Metodi di utilizzo .....(7)
5. Manutenzione .....(7)
6. Risoluzione problemi .....(8)
7. INFORMAZIONI PRODOTTO CON NORMATIVA UE ...... (9)

1. PRECAUZIONI

Prima di installare questo scaldabagno, verificare che l'alimentazione elettrica sia correttamente connessa e che la connessione di messa a terra sia adeguata. In caso contrario, lo scaldabagno non può essere installato e utilizzato. Non utilizzare prolunghe. l'installazione e utilizzo non corretto di questo scaldabagno può causare lesioni serie e perdita della proprietà.

Avvertenze speciali

• La presa deve disporre di messa a terra sicura. La corrente nominale della presa non deve essere inferiore a 10A. La presa e la spina devono essere tenute asciutte per evitare cortocircuiti. Ispezionare frequentemente che la spina sia in ben in contatto con la presa. Ispezionare come segue: inserire la spina nella presa, dopo mezz'ora di utilizzo, spegnere l'unità, staccare la spina, e verificare se è calda. Se è troppo calda (oltre 50°C), cambiare la presa per evitare di danneggiar la spina, causare incendi o altri incidenti personali causati da contatti malfunzionanti.
• La presa di corrente non deve essere installata ad un'altezza inferiore a 1,8m.
• La parete in cui deve essere installato lo scaldabagno elettrico deve poter sorreggere più di due volte del peso dell'elettrodomestico completamente pieno d'acqua senza piegarsi o formare crepe. In caso contrario, è necessario adottare delle misure di rafforzamento.

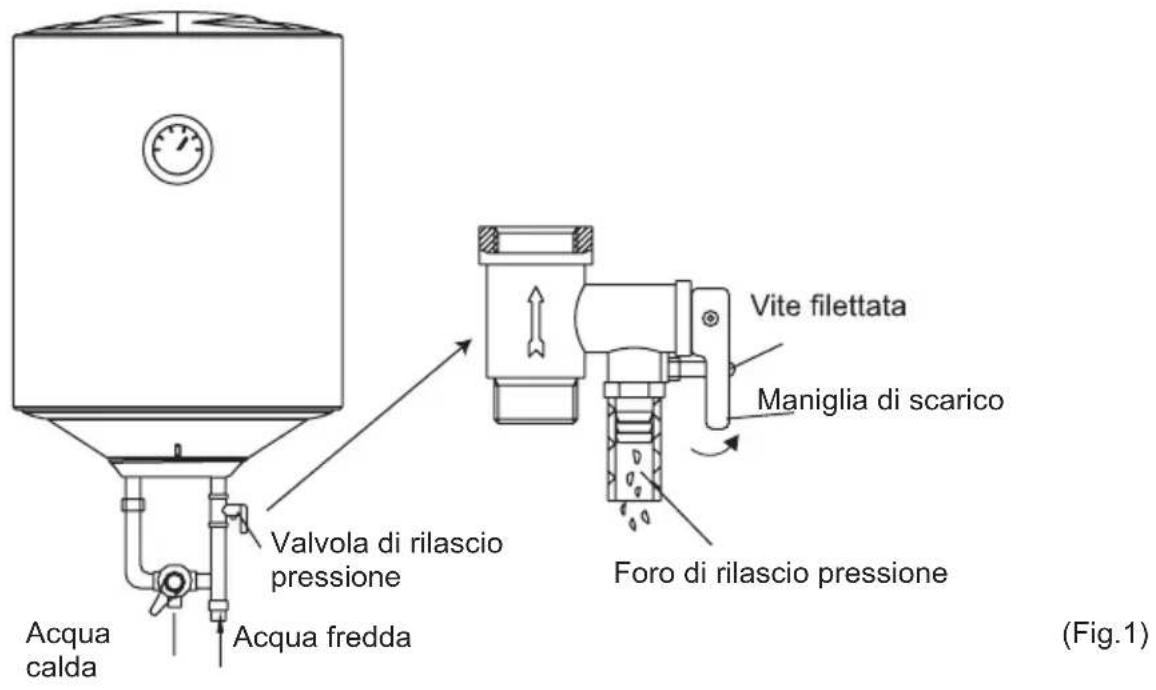

• La valvola di rilascio pressione collegata allo scaldabagno deve essere installata nell'entrata dell'acqua fredda, ed è necessario assicurarsi che non sia esposta a vapore. Potrebbe fuoriuscire dell'acqua dalla valvola di rilascio pressione, per cui il tubo di uscita deve essere aperto all'aria; la valvola di rilascio pressione deve essere controllata e pulita regolarmente, assicurandosi che non sia ostruita.

- Al primo utilizzo dello scaldabagno (o al primo utilizzo dopo la manutenzione), questo non può essere acceso fino a quando non è pieno d'acqua Durante il riempimento dell'acqua, almeno una delle valvole di uscita dello scaldabagno deve essere aperta per favorire l'uscita di aria. Questa valvola può essere chiusa dopo che lo scaldabagno è stato completamento riempito d'acqua.

- Lo scaldabagno non è destinato a utilizzo da parte di persone (inclusi bambini) con capacità motorie, sensoriali o mentali ridotte, o mancanza di competenza o esperienza, a meno che supervisionati o guidati all'uso dell'elettrodomestico da una persona responsabile per la loro sicurezza. Tenere sotto controllo i bambini per assicurarsi che non giochi con lo scaldabagno.

• Durante il riscaldamento, potrebbero cadere delle gocce d'acqua dal foro di rilascio pressione della valvola. Questo è un fenomeno normale. Nel caso in cui si verifichi una perdita consistenti acqua, contattare il centro di supporto clienti per richiedere la riparazione. Il foro di rilascio pressione non deve essere mai ostruito, altrimenti, lo scaldabagno potrebbe danneggiarsi, provocando eventualmente degli incidenti.
• Il tubo di scarico connesso al foro di rilascio pressione deve essere tenuto in pendenza verso il basso.
• Dato che la temperatura dell'acqua all'interno dello scaldabagno può raggiungere fino a 75°C, fare entrare l'acqua in contatto con il corpo umano senza predisporre un miscelatore o una valvola termostatica. Regolare la temperatura dell'acqua fino aun valore adatto per evitare scottature.
• Ruotare la vite filettata della valvola di rilascio pressione e sollevare il manico di scarico verso l'alto.(Vedere fig.1) per scaricare l'acqua dal contenitore interno
• Se il cavo elettrico è danneggiato, questo deve essere sostituito da personale dimanutenzione certificato dal produttore
• Se altre parti o componenti di questo scaldabagno sono danneggiate, contattare il centro di supporto clienti per richiedere la riparazione.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che nonsiano state sottoposte a supervisione o istruzione relative all'uso dell'elettrodomestico da parte di una persona responsabile della loro sicurezza.
• I bambini devono essere costantemente sorvegliati per assicurarsi che non giochino con l'apparecchio.

2. INTRODUZIONE PRODOTTO

2.1 Parametri prestazioni tecniche

Modello	Volume (L)	Potenza nominale (W)	Tensione nominale (ACV)	Pressione nominale (MPa)	Temperatura acqua massima (°C)	Classe di protezione	Classe di impermeabilità
D30-15FA3 30	1500 220-240			0,8	75 | IPX4
D50-15FA3 50	1500 220-240 75 | IPX4			0,8
D80-15FA3 80	1500 220-240 75 | IPX4			0,8
D100-15FA3 100	1500 220-240 75 | IPX4			0,8

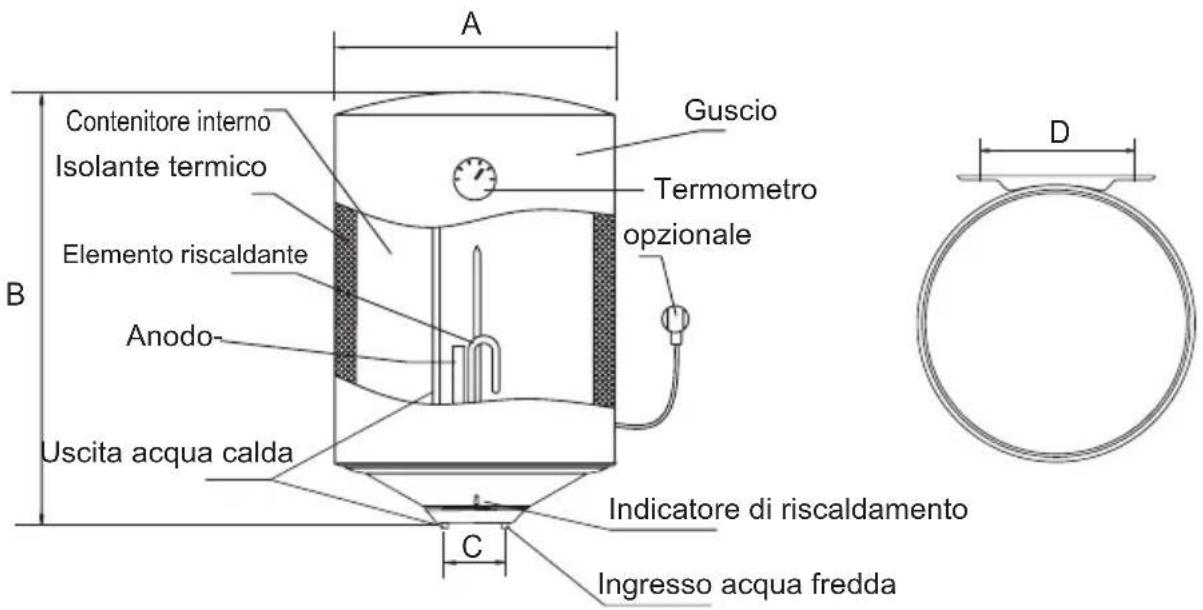

2.2 Breve introduzione della struttura del prodotto

	D30-15FA3 D50-15FA3 D80-15FA3 D100-15FA
A 340 450 450 450
B 570 600 758 908
C 100 100 100 100
D 200 200 200 200

(Nota: tutte le dimensioni sono in mm)

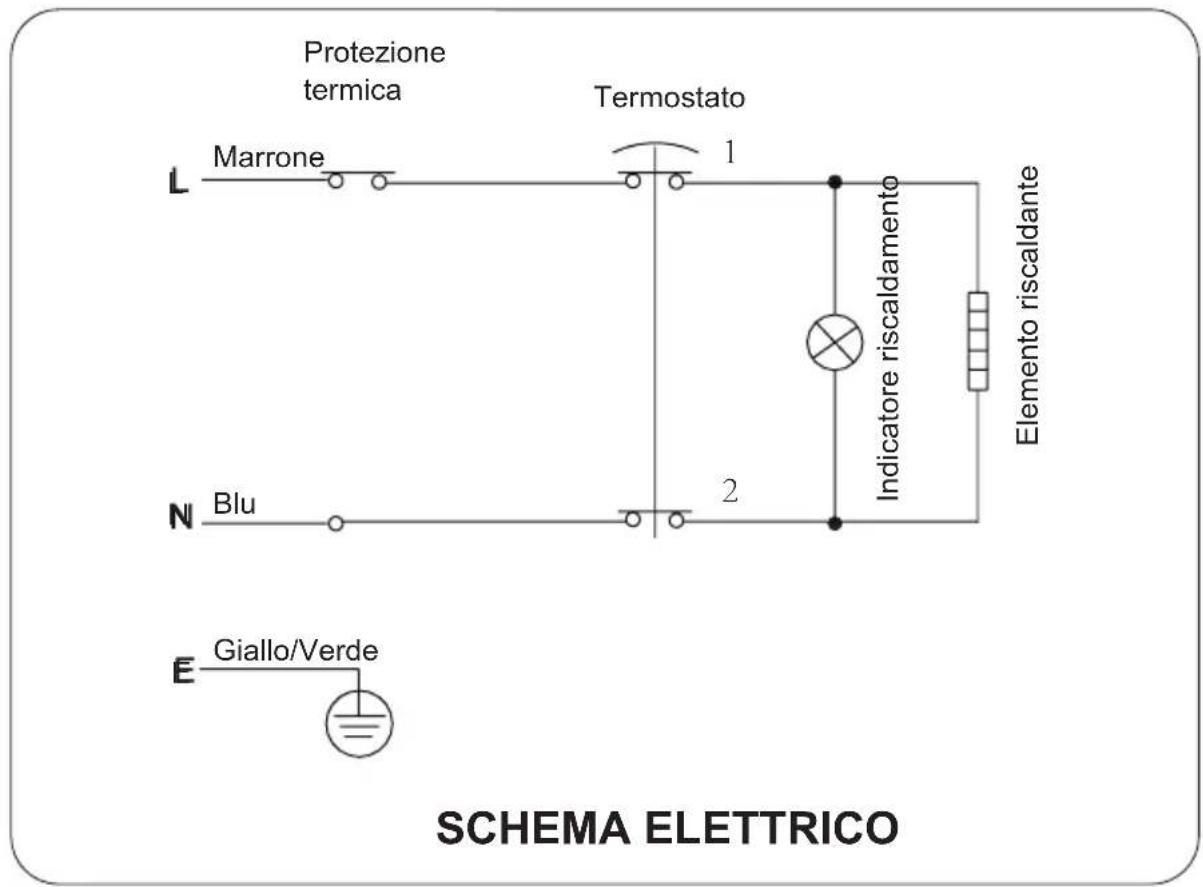

2.3 Diagramma cavi interni

3. INSTALLAZIONE UNITÀ

3.1 Istruzioni installazione

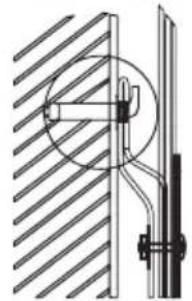

① Questo scaldabagno deve essere installato su una parete solida. Se la parete non è in grado di sorreggere più di due volte del peso dell'elettrodomestico completamente pieno d'acqua, è necessario installare un supporto speciale.
Nel caso in cui la parete sia in mattoni forati, assicurarsi di riempirli di cemento completamente.

② Dopo aver selezionato la posizione adeguata, determinare i punti dei due fori di installazione utilizzati per i tasselli a espansione con gancio (determinato a seconda delle specifiche del prodotto selezionato). Realizzare due fori sulla parete delle profondità corrispondente utilizzando un trapano delle stesse dimensioni dei tasselli a espansione collegati al dispositivo, inserire le vite, ruotare i ganci verso l'alto, stringere i bulloni fermamene e successivamente appendere lo scaldabagno elettrico (vedere fig.2).

③ Installare la presa di corrente sulla parete. I requisiti della presa sono i seguenti: 250V/10A, fase singola, tre POLI. Si consiglia di posizionare la presa sul lato destro sopra lo scaldabagno. La presa di corrente non deve essere installata ad un'altezza inferiore a 1,8m (vedere fig.3). Se il cavo è difettoso, deve essere sostituito dal produttore, agenzia o personale qualificato in grado di effettuare l'operazione in sicurezza.

④ Se il bagno è troppo piccolo, lo scaldabagno può essere installato in un'altra stanza al riparo da sole e pioggia. Nonostante ciò, al fine di ridurre le perdite di calore lungo il tubo, lo scaldabagno deve essere il più vicino possibile al bagno.

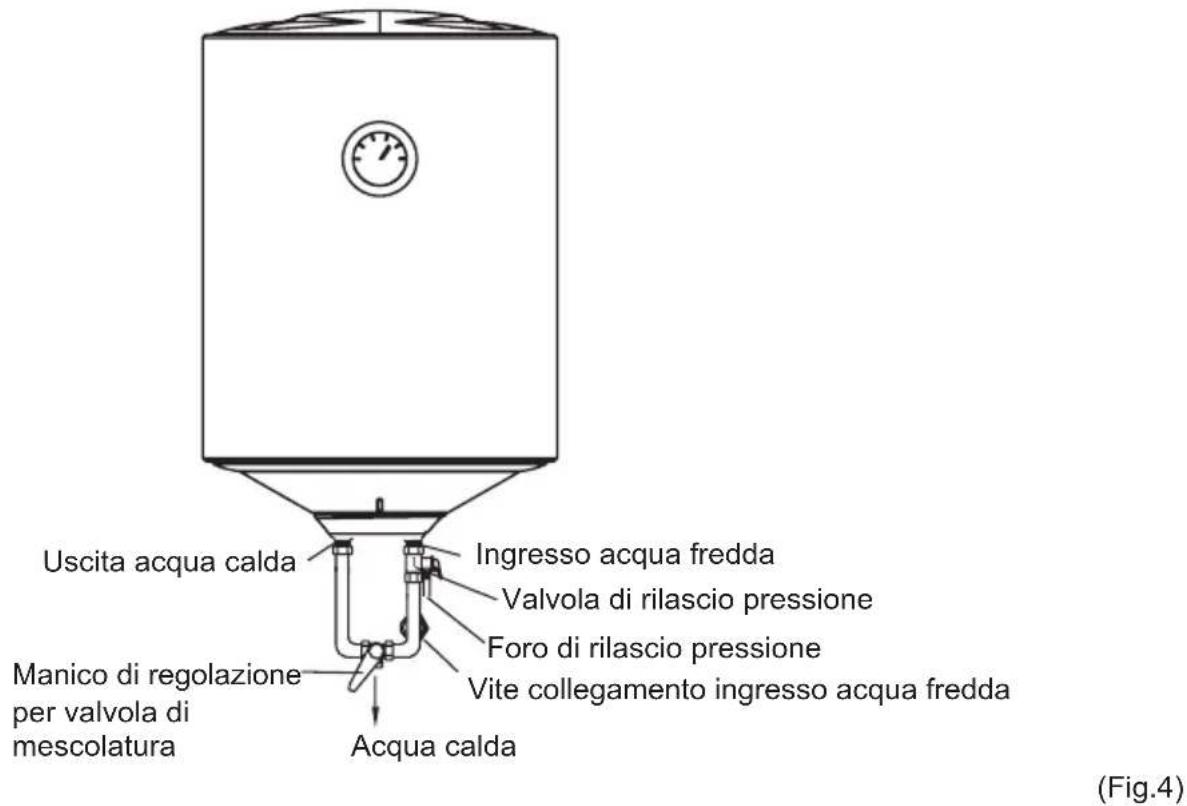

3.2 Collegamento tubi

① Ogni parte di tubo ha dimensione G1/2"; la pressione massima di entrata deve essere regolata in Pa; la pressione minima di entrata deve essere regolata in Pa.

② Collegare la valvola di rilascio pressione con l'entrata dello scaldabagno.

③ Per evitare perdite, durante il collegamento dei tubi è necessario aggiungere le guarnizioni in gomma ermetiche fornite con lo scaldabagno in ogni parte terminale, in modo da realizzare dei collegamenti sicuri (vedere fig.4).

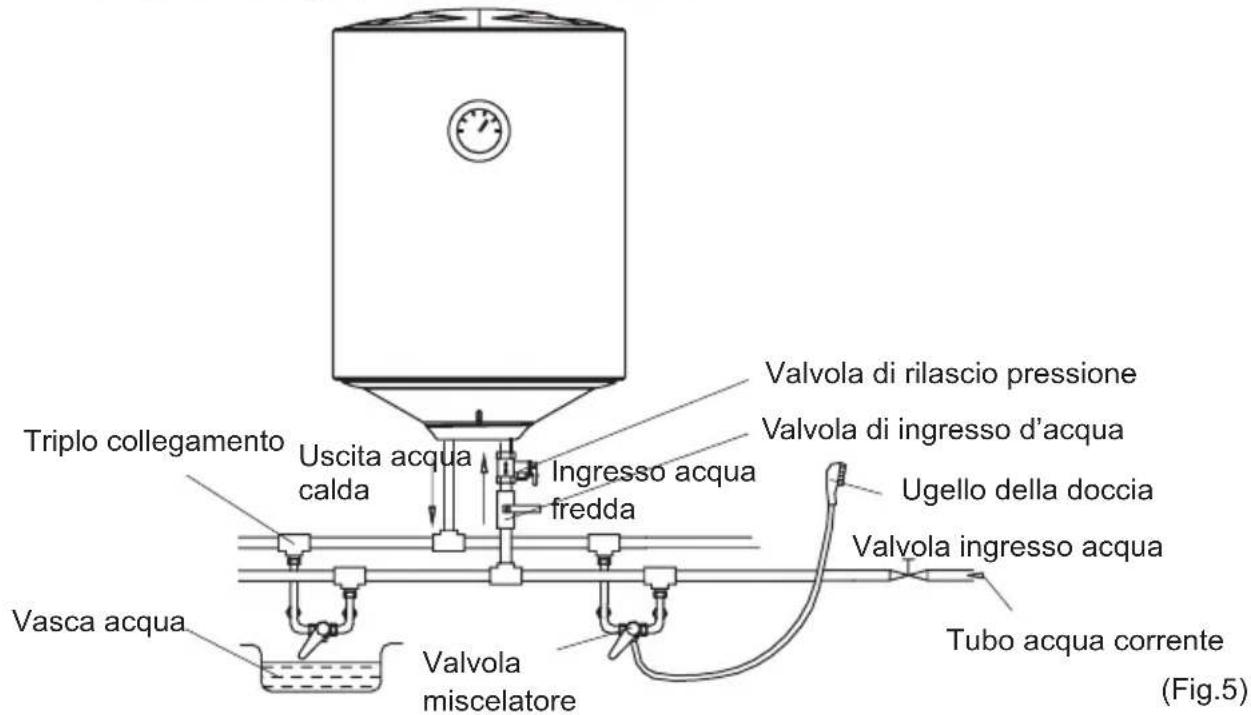

④ Nel caso in cui l'utente volesse realizzare un sistema di fornitura multiplo, fare riferimento al metodo mostrato in fig.5 per il collegamento dei tubi.

NOTA:

Assicurarsi di utilizzare gli accessori forniti dalla nostra società durante l'installazione di questo scaldabagno Questo scaldabagno non può essere appeso sul supporto fino a quando non èstata verificata solidità e affidabilità. In caso contrario, lo scaldabagno elettrico potrebbe caderdalla parete danneggiandosi o causando incidenti seri. Durante la selezione dei punti dei fori per i tasselli, assicurarsi di lasciare non meno di 0,2m di spazio sul lato destro dello scaldabagno, per semplificare le operazioni di manutenzione, se necessario.

4. METODI DI UTILIZZO

- Aprire una delle valvole di uscita dello scaldabagno, successivamente aprire la valvola di entrata. Lo scaldabagno si riempie d'acqua. Se esce dell'acqua dalla tubo di uscita vuol dire che lo scaldabagno è pieno e la valvola di uscita può essere chiusa.

NOTA:

Durante l'utilizzo normale, la valvola di ingresso deve essere tenuta aperta.

• Inserire la spina nella presa, si accenderanno i due indicatori.
• Il termostato controlla automaticamente la temperatura. Quando la temperatura dell'acqua interna raggiunge la temperatura impostata, questo si spegne automaticamente, quando la temperatura scende sotto il valore impostato, lo scaldabagno si accende automaticamente per ripristinare la temperatura.

5. MANUTENZIONE

AVVERTENZE

Staccare l'alimentazione prima di effettuare la manutenzione per evitare rischi di folgorazione.

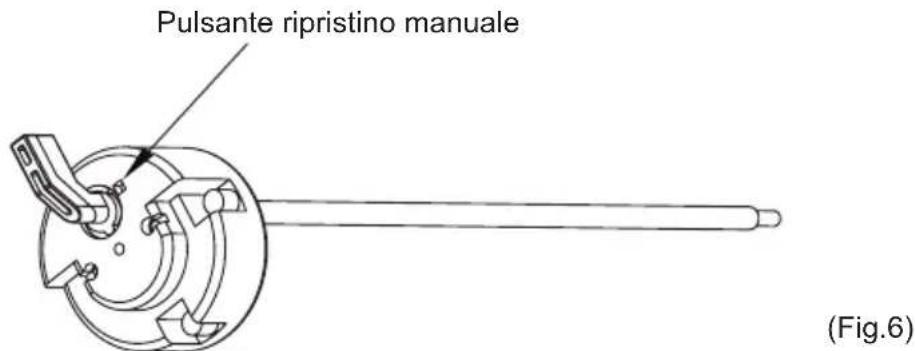

- In caso di surriscaldamenti o danni al termostato, il limitatore rimuove l'alimentazione dallo scaldabagno. Necessaria reimpostazione manuale. Reimpostare come segue (vedere fig.6) Il limitatore deve essere smontato solo da professionisti del settore. Contattare un professionista per la manutenzione. In caso contrario, la nostra società non si assume la responsabilità per eventuali incidenti che potrebbero verificarsi.

• Verificare lo stato di presa e spina il più spesso possibile. Deve essere presente contatto elettrico e messa a terra sicura. La spina e la presa non devo riscaldarsi eccessivamente.
• Se lo scaldabagno non viene utilizzato per tanto tempo, soprattutto in luoghi particolarmente freddi (sotto 0°C), è necessario rimuovere l'acqua per prevenire dei danni causati dal congelamento dell'acqua stessa all'interno. (Fare riferimento alle avvertenze di questo manuale per i metodi di scarico dell'acqua dal contenitore interno
• Per garantire un funzionamento a lungo adeguato, si consiglia di pulire regolarmente il contenitore interno e rimuovere depositi sugli elementi di riscaldamento elettrici dello scaldabagno, oltre che verificare le condizioni (completamente decomposto o meno) dell'anodo di magnesio. Se necessario, sostituirlo con uno nuovo in caso di completa decomposizione. La frequenza di pulizia del contenitore dipende dalla durezza dell'acqua locale. La pulizia deve essere effettuata da personale di manutenzione qualificato. È possibile richiedere al venditore l'indirizzo del centro di manutenzione più vicino.

6. RISOLUZIONE PROBLEMI

Guasti Cause Soluzione
L'indicatore di riscaldamento è spento	Guasto del sistema di controllo temperatura	Contattare un professionista qualificato per la riparazione.
Non esce acqua dall'uscita dell'acqua calda.	1. La fornitura d'acqua è interrotta.2. La pressione idraulica è troppo bassa.3. La valvola di ingresso dell'acqua non è aperta.	1. Attendere la riattivazione della fornitura d'acqua.2. Utilizzare lo scaldabagno di nuovo dopo aver aumentato la pressione idraulica.3. Aprire la valvola di ingresso dell'acqua.
La temperatura dell'acqua è troppo elevata.	Guasti del sistema di controllo temperatura.	Contattare un professionista qualificato per la riparazione.
Perdite d'acqua.	Problema relativo alla chiusura di ogni tubo.	Chiudere bene i collegamenti.

NOTA:

Alcune parti illustrate in questo manuale di utilizzo e manutenzione sono solo indicative, le parti del prodotto potrebbero differire dalle illustrazioni. Questo prodotto è destinato solo a un uso domestico. Le specifiche sono soggette a modifiche senza preavvis

7. Informazioni prodotto con normativa UE

Lo scaldabagno elettrico D30-15FA3 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "S".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh=32% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.414	kWh
Energia di riferimento	Q_ref	2.1	kWh
Valore energetico utile	Q_H2O	2.5	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	0.84	kWh
Consumo elettrico giornaliero (misurato)	Q_est\_elec	3.520	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	66.4	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	71	°C
Volume	M_act	30.3	kg
Volume	C_act	30.3	L
Consumo elettrico giornaliero (corretto)	Q_elec	2.820	kWh
Efficienza energetica di riscaldamento acqu	_wh	31.6
Consumo elettrico annuale	AEC kWh	583
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	66	°C
Temperatura acqua media uscita acqua tiepida	'_p	62.2	°C
Temperatura acqua media ingresso acqua fredda	_c	10.5	°C
Valore normalizzato della temperatura media	_p	62.2	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	25	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	44	L

Lo scaldabagno elettrico D50-15FA3 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh = 37% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.395	kWh
Energia di riferimento	Q_ref	5.845	kWh
Valore energetico utile	Q_H2O	5.730	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	1.038	kWh
Consumo elettrico giornaliero (misurato)	Q_test\_elec	6.527	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	58.6	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	62.7	°C
Volume	M_act	49	kg
Volume	C_act	49	L
Consumo elettrico giornaliero (corretto)	Q_elec	6.532	kWh
Efficienza energetica di riscaldamento acqu	η_wh	36.68
Consumo elettrico annuale	AEC kWh	1400
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	60	°C
Temperatura acqua media uscita acqua tiepida	θ'_p	59.8	°C
Temperatura acqua media ingresso acqua fredda	θ_c	8.8	°C
Valore normalizzato della temperatura media	θ_p	59.9	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	38	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	63	L

Lo scaldabagno elettrico D80-15FA3 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh = 36% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.335	kWh
Energia di riferimento	Q_ref	5.845	kWh
Valore energetico utile	Q_H2O	6.135	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	0.953	kWh
Consumo elettrico giornaliero (misurato)	Q_test\_elec	8.537	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	51.8	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	70.9	°C
Volume	M_act	80.6	kg
Volume	C_act	80.6	L
Consumo elettrico giornaliero (corretto)	Q_elec	6.428	kWh
Efficienza energetica di riscaldamento acqu	η_wh	36.4
Consumo elettrico annuale	AEC kWh	1382
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	52	°C
Temperatura acqua media uscita acqua tiepida	θ'_p	50	°C
Temperatura acqua media ingresso acqua fredda	θ_c	10.5	°C
Valore normalizzato della temperatura media	θ_p	49.9	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	56	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	75	L

Lo scaldabagno elettrico D100-15FA3 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh = 36% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.464	kWh
Energia di riferimento	Q_ref	5.845	kWh
Valore energetico utile	Q_H2O	6.243	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	0.936	kWh
Consumo elettrico giornaliero (misurato)	Q_test\_elec	9.394	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	51.3	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	70.8	°C
Volume	M_act	100.9	kg
Volume	C_act	100.9	L
Consumo elettrico giornaliero (corretto)	Q_elec	6.653	kWh
Efficienza energetica di riscaldamento acqu	η_wh	36.2
Consumo elettrico annuale	AEC kWh	1420
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	51	°C
Temperatura acqua media uscita acqua tiepida	θ'_p	50.7	°C
Temperatura acqua media ingresso acqua fredda	θ_c	10.3	°C
Valore normalizzato della temperatura media	θ_p	50.7	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	76.3	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	103	L

Questo prodotto sarà soggetto a cambiamenti senza preavvisi Conservare correttamente questo manuale

Bodio 29 20158 Milano
