MANUALE UTENTE e-POWER-MM Vemer

Guida Utente User Manual

Avvertenze Warning....3

Guida all'acquisto Guide to purchase....4

Contenuto della confezione Package contents....5

Guida Rapida per messa in funzione Start Up procedure 5

Installazione Idraulica Hydraulic Installation....5
Installazione elettrica Electrical Installation 5
Installazione Software Software Installation....6

Generalità General Remarks....9

Descrizione del Prodotto Product Description....9
Condizioni di Esercizio Usage Condition....10
Caratteristiche Tecniche -- Technical Features.... 11
E-power MM 11
E Power MT....11
Protezioni Protections 12

Funzionamento ed Impiego Functioning and Use 13

Collegamento idraulico Hydraulic connection 13
Collegamento elettrico Electrical Connection 15

Collegamenti aggiuntivi Additional connections.... 19

Configurazione Galleggiante di minima Dry running float Configuration.... 19
Configurazione Relè Relay Configuration....19
Configurazione Booster (pompa ON/OFF) Booster Configuration (ON/OFF pump) ...... 20
Configurazione modalità Multipompa Multipump Configuration .... 23

Menu software Software Menu....26

Ricerca Guasti e Manutenzione Troubleshooting & Maintenance.... 26

Menu Esteso Extended Menu 30

Tabella Parametri Parameter Table 32

DICHIARAZIONE DI CONFORMITÀ- CONFORMITY DECLARATION.... 35

Avvertenze Warning

	PERICOLORischio di danni alle persone, e alle cose se non osservate quanto prescrittoSCOSSE ELETTRICHERischio di scosse elettriche se non osservate quanto prescritto	DANGERRisk of personal injury and property if not complied with the requirementsELECTRIC SHOCKRisk of electrical shock if not complied with the requirements
	AVVERTENZARischio di danni alle cose o all'ambiente se non osservate quanto prescritto.	WARNINGRisk of damage to property or the environment if not complied with the requirements.

	AVVERTENZAPrima di installare e utilizzare il prodotto leggere attentamente il presente manuale in tutte le sue parti. L'installazione e la manutenzione devono essere eseguite da personale qualificato nel rispetto delle norme vigenti.Mac3 non risponde di danni provocati da un uso improprio o proibito di EPOWER e declina ogni responsabilità per danni provocati da una non corretta installazione e manutenzione di impianto. L'uso di ricambi non originali, manomissioni o usi impropri fanno decadere la garanzia.	WARNINGBefore installing and using the product read this book in all its parts. Installation and maintenance must be performed by qualified personnel in accordance with current regulations.MAC3 will not be held responsible for any damage caused by improper or prohibited use and is not responsible for any damages caused by a not correct installation or maintenance.The use of non-original spare parts, tempering or improper use, make the product warranty null.
	AVVERTENZEEPOWER deve essere installato secondo il paragrafo “Funzionamento ed impiego”L'installazione dell'inverter EPOWER in un impianto idraulico deve essere opportunamente progettata in modo da evitare sovrapressioni dovute a colpi di ariete. Gli ammortizzatori installati, per proteggere da sovrapressioni, devono essere correttamente mantenuti.L'inverter è un dispositivo elettrico, se la struttura meccanica dell'Epower viene danneggiata da sovrapressioni, eventuali infiltrazioni di acqua possono essere dannose a causa contatto dei componenti elettrici e l'acqua in circolo.	WARNINGEPOWER must be installed as described in the paragraph “Functioning and Use”You must project correctly the hydraulic connection of EPOWER to avoid pressure shocks. The shock absorber, installed to avoid pressure shocks, must be keep under a correct maintenance.Epower is an electric device, if the case will be damage by pressure shocks a possible water infiltration could be dangerous due to the contact between electric components and the water flow.

PERICOLOEPOWER è marchiato CE ma in caso di non corretta installazione può causare interferenze elettromagnetiche.Verificare il corretto funzionamento di altri dispositivi con EPOWER acceso ed in funzione.Il malfunzionamento di apparecchiature può essere dannoso per cose e persone.Nel caso di interferenze elettromagnetiche contattare l'assistenza tecnica e spegnere l'impianto.Prima di ogni intervento accertarsi che EPOWER sia scollegato dall'alimentazione elettrica.Non effettuare manovre con EPOWER aperto.L'allacciamento di EPOWER al quadro elettrico deve essere eseguito da personale qualificato nel rispetto delle norme vigenti.EPOWER deve essere protetto da un interruttore termico.EPOWER deve essere collegato ad un efficiente impianto di terra.

DANGEREPOWER is CE labelled but in the case of wrong installation can cause electromagnetic interference.Verify the correct operation of other electronic devices with EPOWER on and running.Malfunction of equipment can be harmful to people and property.In the case of electromagnetic interference contact technical support and stop the plant.Before any intervention censure that the EPOWER is disconnected from the electricity supplyDo not attempt operations with the EPOWER openThe connection of the EPOWER to the electric panel must be carried out by qualified personnel in accordance with current norms EPOWER must be protected by a thermal switch.EPOWER must be connected to an efficient earthing system

Guida all'acquisto Guide to purchase

Ringraziando per la scelta accordata al nostro inverter Epower. Segnaliamo alcune informazioni per l'uso e l'installazione del prodotto e gli accessori disponibili.

1. Scelta della pompa: per poter sfruttare correttamente le prestazioni di un inverter si deve porre attenzione nella scelta della pompa. Un inverter per sua natura pilota la pompa su frequenze differenti con il variare della richiesta di portata ed è questa la ragione per cui si ha un risparmio energetico ed una minor usura del sistema di pressurizzazione. Per avere dei comportamenti corretti si deve quindi scegliere pompe con curva caratteristica accentuata (vedi fig.), solitamente multigiranti, che permettano all'inverter di pilotare la pompa con frequenza variabili. La portata e la prevalenza della pompa devono essere adeguate alla esigenza dell'impianto.

1. Adattatore per connessioni lunghe (ACL): Il cavo di connessione crea fra l'inverter e il gruppo pompa un effetto capacitivo che influenza la modalità di pilotaggio dell'inverter verso la pompa. Per annullare il disturbo creato dal cavo, Mac3 rende disponibile un adattatore per connessioni lunghe (l>15mt), fino a lunghezze di 80 mt. Tale accessorio è di solito usato in applicazioni con pompe sommerse da pozzo.

3.Filtri EMI: Gli inverter Mac3 sono certificati EMI per uso domestico.

In caso di installazione in ambienti particolarmente sensibili ai disturbi elettromagnetici Mac3 rende disponibili dei filtri EMI aggiuntivi, da installare fra l'alimentazione e l'inverter in modo da annullare eventuali disturbi.

Contenuto della confezione Package contents

Epower è fornito su tubo metallico da 1 ¼" e morsettiere facilmente accessibili per cablaggio elettrico

Guida Rapida per messa in funzione Start Up procedure

Installazione Idraulica Hydraulic Installation

di seguito uno schema a titolo di esempio, per maggiori dettagli ed avvertenze vedi paragrafo "Funzionamento ed Impiego".

Installazione elettrica Electrical Installation

di seguito uno schema a titolo di esempio, per maggiori dettagli ed avvertenze vedi paragrafo "Funzionamento ed Impiego"

Installazione Software Software Installation

Uso della tastiera Keyboard use

Tasto/Button EFFETTO EFFECT
ON/OFF	Permette di mettere in stand by il dispositivo e togliere l'alimentazione alla pompa.- Tenere premuto per 5 secondi:Luce accesa: dispositivo in funzioneLuce spenta: dispositivo in stand by	To set the device in stand by and switch off the pump.- Keep pressed for 5 seconds:Light on: device is operatingLight off: device in stand by
SAVE/DISPLAY	Permette di passare da modo display a modo modifica:Premere 1 sec. per vedere il valore impostatoPremere per 5 sec. per andare in modificaPremere una seconda volta per salvare il valore e tornare in visualizzazione	It allows to switch from display mode to set mode:Press for 1 second to see the value setPress for 5 sec. to enter into set modePress a second time to save the value and return to display mode
+/-	Se led SAVE/DISPLAY verde: Permette di scorrere fra i parametriSe led SAVE/DISPLAY rosso: permette di modificare il valore del parametro selezionato	If LED SAVE / DISPLAY green: it Allows to scroll through the parametersIf LED SAVE / DISPLAY red: it allows to change the selected parameter value.

Procedura Procedure

Alimentare l'apparecchio e dopo 2 secondi compare il modello del dispositivo e la versione del software.

Compare il valore della Corrente da impostare. Premere il tasto + per aumentare il valore e – per diminuirlo. Premere il tasto SAVE per salvare il valore e passare al successivo.

Compare il valore della Pressione di Impianto da impostare. Premere il tasto + per aumentare il valore e – per diminuirlo. Premere il tasto SAVE per salvare il valore e passare al successivo.

Compare il valore della Pressione di Ripartenza da impostare. Premere il tasto + per aumentare il valore e – per diminuirlo. Premere il tasto SAVE per salvare il valore. E' terminata la procedura di installazione.

Il dispositivo salva i parametri e compare la scritta OF(off). La pompa non è alimentata.

Per attivare la pompa premere il tasto ON/OFF fino a che sul display non compare ON.

To activate the pump push the ON/OFF button till the led display shows ON..

ON

Sul display a led viene visualizzato il valore della pressione misurata di impianto.

Durante il funzionamento è possibile leggere i valori misurati dei parametri (pressione in impianto, pressione di ripartenza, corrente assorbita dalla pompa e frequenza a cui sta girando la pompa) semplicemente premendo i tasti +/-. Per leggere i valori impostati dei parametri premere il tasto SAVE/DISPLAY per 1 secondo. Il legame fra valore visualizzato e il parametro è identificato dalla accensione del led corrispondente.

Nel caso in cui sia necessario invertire il senso di rotazione della pompa è possibile farlo via software entrando nel menu esteso (vedi parametro “Senso di rotazion”)

NB:

Affinchè l'Epower sia configurato correttamente, dopo la procedura d'installazione, è necessario far lavorare la pompa al massimo dei giri per almeno 60 secondi. In questo modo l'ePower memorizzerà il massimo valore della potenza assorbita dalla pompa.

Rotation sense

Generalità General Remarks

Col presente manuale intendiamo fornire le informazioni indispensabili per l'installazione, l'uso e la manutenzione del prodotto Epower.

E' importante che l'utilizzatore e/o l'installatore legga questo manuale prima di installare ed usare il prodotto. Un uso improprio può provocare avarie e determinare la perdita della garanzia.

Precisare sempre l'esatta sigla di identificazione del modello qualora debbano essere richieste informazioni tecniche o particolari di ricambio al nostro Servizio di vendita e assistenza.

Per istruzioni, situazioni ed eventi non contemplati dal presente manuale, contattare il Servizio di assistenza.

Descrizione del Prodotto Product Description

I. L'Epower è un regolatore di velocità a frequenza variabile (inverter) per gruppi di sollevamento a pressione costante. Epower, in funzione della richiesta idrica, provvede alla regolazione automatica del numero dei giri dell'elettropompa mantenendo costante la pressione nell'impianto.

- Epower è disponibile nelle seguenti versioni:

• EPOWER-MM: inverter su condotta d'acqua con alimentazione monofase per pompa monofase.
• EPOWER-MT: inverter su condotta d'acqua con alimentazione monofase per pompa trifase.

- Gruppi di pressurizzazione

• E' possibile installare EPOWER per il pilotaggio di una seconda pompa in ON/OFF a velocità fissa (pompa booster). Per una corretta installazione seguire le indicazioni dello schema elettrico e le istruzioni di riferimento al paragrafo "Collegamenti aggiuntivi". Mac3 propone sul proprio catalogo un quadretto di comando pompa già predisposto per questa applicazione.
• E' possibile installare ePower in configurazione Multi Pompe (modello ADVANCED) per il pilotaggio fino a 8 pompe. La configurazione ADVANCED è composta da un inverter Master che pilota fino ad un massimo di 7 inverter Slave. L'inverter Master determina il funzionamento degli inverter Slave.

N.B: L'installazione deve essere eseguita da personale tecnico qualificato

IMPORTANTE: Le pompe utilizzate devono essere di pari caratteristiche: potenza motore (hp), prevalenza (Hmax).

- Attraverso il dispositivo "Wifi Bridge" acquistabile separatamente, è possibile connettere l'EPower alla rete internet permettendo il controllo a distanza dell'inverter tramite PC o smartphone.

Condizioni di Esercizio Usage Condition

I Temperatura ambiente: compresa tra 0°C e +40°C Umidità relativa massima: 50% a +40°C (senza condensa) Temperatura liquido pompato: compresa tra +1°C e +40°C Natura del liquido pompato: Acqua priva di sostanze chimicamente aggressive (ph 5÷9) e di solidi in sospensione.

AVVERTENZE

EPOWER deve essere installato in ambienti protetti dalle intemperie e dal gelo.

L'installazione dell'inverter EPOWER in un impianto idraulico deve essere opportunamente progettata in modo da evitare che sull'inverter si abbiamo sovrapressioni dovute a colpi di ariete. Gli ammortizzatori devono essere correttamente mantenuti.

EPOWER non può essere utilizzato su condotti con liquidi abrasivi, sostanze solide fibrose, liquidi infiammabili ed esplosivi

Protezioni Protections

In caso di condizioni anomale Epower protegge l'autoclave spengendosi, ma per salvaguardare la fornitura, effettua tentativi di ripristino automatici o programmabili.

Tipo di protezione	Riarmo
Tensione alimentazione troppo bassa	Automatico (vedi”Ricerca Guasti e Manutenzione”)
Tensione alimentazione troppo alta	Automatico (vedi”Ricerca Guasti e Manutenzione”)
Corto circuito tentativi di	riarmo automatici*. Short circuit A
Corrente di uscita sovra soglia oltre 1 min.	tentativi di riarmo automatici *. Outp
Temperatura acqua oltre 75 °C	Automatico (vedi”Ricerca Guasti e Manutenzione”)
Pressione insufficiente nell'impianto	tentativi di riarmo automatici *. Insu
Mancanza di acqua Aria nella pompa	tentativi di riarmo automatici *. Lack
Guasto del sensore di pressione	---
Colpo d'ariete	tentativi di riarmo automatici *.
Antigrippaggio (solo vers.MM)	Se la pompa si arresta per almeno 24 ore,l'inverter riavvia la pompa innalzando la pressione di 0.5 bar

* numero di tentativi di riarmo automatici programmabile - default di fabbrica 5.
Esauriti i tentativi automatici è necessario:
1. togliere alimentazione
2. attendere lo spengimento del display
3. ridare alimentazione

* programmable number of automatic restart attempts - factory default 5).

Funzionamento ed Impiego Functioning and Use

Collegamento idraulico Hydraulic connection

Epower può essere installato in qualunque posizione. Si consiglia comunque il posizionamento verticale. In caso fosse necessario avere il dispositivo in posizione orizzontale, si raccomanda di installarlo con una lieve inclinazione, poiché su tratti di tubazione orizzontale e contemporaneamente con bassi prelievi d'acqua (3-5 litri/minuto), si potrebbe avere un aumento significativo della temperatura, che manderebbe il dispositivo in protezione.

Avvertenze:

• Accertarsi del perfetto adescamento dell'elettropompa, prima di installare EPOWER.
• Installare EPOWER nelle vicinanze della pompa; se montato direttamente sulla pompa verificare che non siano presenti vibrazioni nocive.
• Usare tubazioni di diametro non inferiore a quelle degli attacchi di EPOWER.
• Evitare luoghi dove e' possibile la formazione di condensa
• Installare un vaso di espansione per proteggere il prodotto da eventuali colpi di ariete e per evitare continui riavii dell'elettropompa in presenza di piccole perdite.

Es. dimensionamento in base alla pressione di lavoro: Pompa da 6 bar → vaso d'espansione da 10bar

Es. di dimensionamenti in base ai litri minuto della pompa: Pompa da 100lt/min → vaso d'espansione da 10lt/min (10% della portata massima della pompa)

Valore di precarica del vaso d'espansione deve essere circa 0,8 x valore di pressione di impianto.

Es.

Pressione di impianto = 3bar

Pressione di ripartenza = 2,6bar

→ valore di precarica del vaso = (0,8 x 3) = 2,4bar

Se per esigenze di impianto la pressione di ripartenza e' almeno 1 bar inferiore alla pressione di impianto, allora il valore di precarica del vaso d'espansione deve essere circa 0,8 x valore di pressione di ripartenza.

Es.

Pressione di impianto = 3bar

Pressione di ripartenza = 2bar

→ valore di precarica del vaso = (0,8 x 2) = 1,6bar

Note per l'installazione

• Consigliabile montare un rubinetto di prelievo.
• Inserire di un filtro a cartuccia per proteggere sia l'impianto che il dispositivo da impurità sempre presenti nell'acqua (Nota1)
• L'inserimento di una valvola di non ritorno esterna è obbligatorio.
• Per una facile manutenzione montare l'inverter utilizzando raccordi a 3 pezzi
• Montare una saracinesca di servizio in prossimità dell'inverter per facilitare i controlli
• Montare una saracinesca in serie al vaso d'espansione per facilitare la manutenzione

Nota1: l'acqua contiene sempre sabbia trucioli di ferro e corpi estranei dette impurità non dovrebbero penetrare nell'impianto idraulico perché provocano corrosioni nelle tubazioni danneggiando le apparecchiature collegate alla rete idraulica. La filtrazione dell'acqua per uso domestico è prescritta dalla normativa UNI-CTI 8065 nonché dal decreto del ministero della salute del 21-12-1990. Installare un filtro non è un optional ma una precisa disposizione.

Di seguito schema Impianto tipico con pompa di superficie sotto battente

Collegamento elettrico Electrical Connection

(vers. MM)

Il dispositivo è fornito con due morsettiere (Linea/Pompa) accessibili attraverso uno sportellino, con pressacavi incorporato, che viene tenuto al dispositivo tramite viti. Togliere lo sportello, mettere in luce le morsettiere e passando i cavi nei rispettivi passacavi :

- Connettere il cavo di uscita (terra, linea monofase) alla pompa. Utilizzare i morsetti indicati come "W e V" per il collegamento alla pompa monofase.

Connettere il cavo di ingresso (fase,neutro, terra) alla rete monofase tramite un interruttore termico dimensionato in funzione della targa della pompa.

Di seguito uno schema di collegamento a titolo di esempio.

• Richiudere lo sportello facendo attenzione alla corretta posizione dell'O-Ring. E' necessario rispettare il verso corretto di montaggio dell'O-Ring per evitare eventuali infiltrazioni d'acqua.
• Dopo aver accostato in maniera uniforme lo sportello all'O-ring, proseguire con il serraggio.

NB: Al fine di evitare possibili problemi di condensa e per evitare eventuali infiltrazioni d'acqua, è necessario avvitare a croce le viti di chiusura utilizzando una coppia di serraggio compresa tra 0.25÷0.35Nm, consigliato 0.30Nm. (vedi la sequenza in figura).

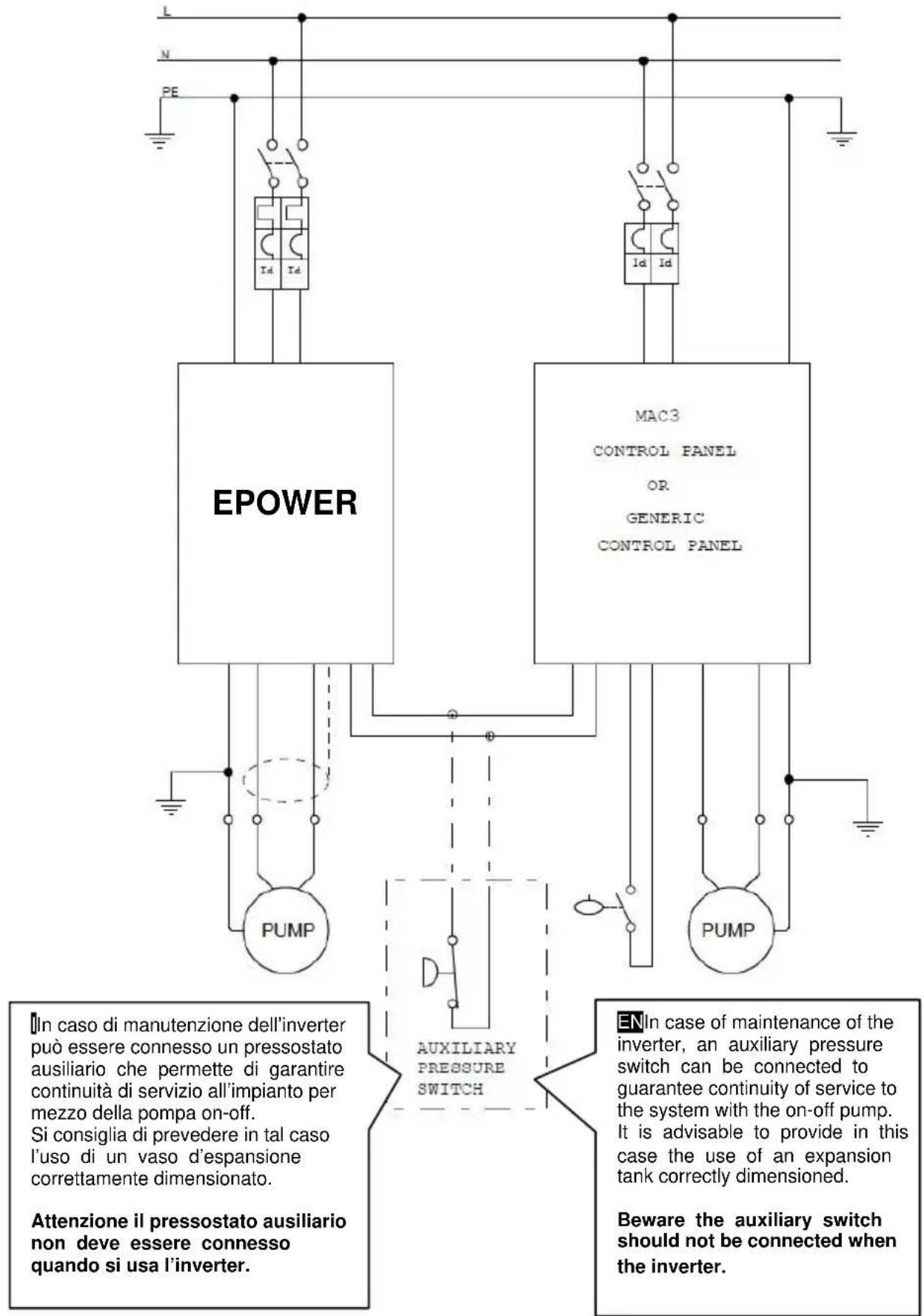

I. Il dispositivo è fornito con due morsettiere (Linea/Pompa) accessibili attraverso uno sportellino, con pressacavi incorporato, che viene connesso al dispositivo tramite viti. Togliere lo sportello, mettere in luce le morsettiere e passando i cavi nei rispettivi passacavi :

- Connettere il cavo di uscita (terra, terna trifase) all'elettropompa asincrona trifase configurata a triangolo (Δ) 230Vac

- Connettere il cavo di ingresso ai tre fili (fase,neutro, terra) alla rete monofase a 230Vac tramite un interruttore termico dimensionato in funzione dei dati di targa dell'elettropompa.

Di seguito uno schema a titolo di esempio.

- Richiudere lo sportello facendo attenzione alla corretta posizione dell'O-Ring. E' necessario rispettare il verso corretto di montaggio dell'O-Ring per evitare eventuali infiltrazioni d'acqua.

- Dopo aver accostato in maniera uniforme lo sportello all'O-ring, proseguire con il serraggio. NB: Al fine di evitare possibili problemi di condensa e per evitare eventuali infiltrazioni d'acqua, è necessario avvitare a croce le viti di chiusura utilizzando una coppia di serraggio compresa tra 0.25÷0.35Nm, consigliato 0.30Nm. (vedi la sequenza in figura).

I. EPOWER è certificato:

EN60730 sicurezza

EN61000-6-4 emissioni elettromagnetiche industriali

EN61000-6-3 emissioni elettromagnetiche residenziali, con il seguente cavo di uscita:

Lunghezza – Lenght Sezione cavo	uscita - Section Output Cable(Schermo a terra - Screen to GND)
2 m 1.5 mm	2

Sezione cavo in funzione della lunghezza.

Tutte le parti interne all'inverter sono sotto rete elettrica. In caso di contatto puo' esserci pericolo di morte

Tutti i lavori di installazione e manutenzione devono essere eseguiti da personale qualificato con l'uso di strumentazione idonea! Il personale deve utilizzare idonei dispositivi di protezione. In caso di guasto, scollegare o spegnere l'alimentazione elettrica.

Prima di effettuare interventi di riparazione attendere almeno 5 minuti per consentire al condensatore di scaricarsi. Se non viene osservata questa precauzione, sussiste il pericolo di folgorazione, ustione o morte. Dispositivi di protezione

Contattare la società fornitrice dell'alimentazione elettrica per informazioni sui dispositivi di protezione necessari. Applicabile:

- messa a terra di protezione; - dispositivi di protezione funzionanti con corrente CA e CC residua (RCD); - sistemi TN.

Messa a terra di protezione

- Data la presenza di condensatori nel filtro in ingresso, può aversi corrente verso massa.

- Scegliere un'unità di protezione idonea in base alle regolamentazioni locali. Dispositivo a corrente residua (RCD/RCCB)

- Quando si utilizza un dispositivo a corrente residua (RCD), accertarsi che intervenga anche in caso di corto circuito nella parte CC del collegamento a massa dell'inverter! => utilizzare RCD sensibili a corrente ad impulsi. - Installare il dispositivo a corrente residua in conformità con le regolamentazioni locali! Interruttore automatico

- Utilizzare un interruttore di circuito automatico con curva caratteristica di tipo C.

- Per il dimensionamento della protezione di rete si rimanda al Capitolo Dati tecnici.

Collegamenti aggiuntivi Additional connections

Sulle morsettiere interne è disponibile:

• Un ingresso per galleggiante di minima o controllo remoto (se attivato Epower entra in standby)
• Un'uscita a relè per:
• Pilotare una seconda pompa a velocità fissa
• Attivare un allarme esterno
• Collegamento con altri dispositivi ePower (modalità multipompa)

Lo sportellino è predisposto per la foratura e l'inserimento dei pressacavi per i collegamenti aggiuntivi.

Le opzioni per abilitare le varie funzionalità sono selezionabili nel menu esteso ("vedi Tabella Parametri")

Configurazione Galleggiante di minima

E' possibile utilizzare un galleggiante di minima per permettere l'attivazione dell'inverter in funzione della posizione del galleggiante.

Per abilitare tale funzione occorre:

• Collegare il galleggiante sulla morsettiera J11 (vedi figura sopra)
• Abilitare la funzione "Abilita Remoto" dal menu esteso. (vedi parametro 55 nella sezione Menù Esteso)

Configurazione Relè

E' possibile utilizzare il relè presente nella scheda madre (J10) come relè d'allarme, di marcia o per pilotare una seconda pompa in ON/OFF. Le funzioni possono essere abilitate dal menu esteso (par.50).

Configurazione Booster (pompa ON/OFF)

I

• Collegare il comando booster sul morsetto J10 tra "C" ed "NO".
• impostare il parametro 50 : "Configuration.Relay" = "BO"
• Impostare al parametro 51 "Inc Pres Booster" il valore di incremento della pressione (default = 0,2bar). Questo valore determina l'aumento della pressione di impianto richiesto dopo l'avviamento della pompa ON/OFF.

Funzionamento Booster:

Modalità di accensione seconda pompa ON/OFF:

Ogni volta che la pressione di impianto non viene raggiunta e la frequenza dell'inverter ha invece raggiunto la frequenza massima di lavoro della pompa (es.50Hz/60Hz), viene azionato il comando di avvio della pompa ON/OFF.

Con l'avviamento della seconda pompa viene incrementata la pressione impianto di un valore pari a quello impostato al parametro 51 "Inc Pres Booster" (default 0,2 bar). Questo parametro determina l'aumento della pressione di impianto per evitare pendolamenti. In caso di necessità può essere aumentato fino ad un massimo di 1,5bar (default = 0,2bar).

Modalità di spegnimento seconda pompa ON/OFF:

Il parametro che determina la disattivazione del comando verso la seconda pompa è:

-parametro 64 "Soglia Minima". (default = 50%)

Quando la percentuale di potenza erogata dall'inverter è inferiore alla soglia minima (par.64) e la pressione misurata è superiore alla pressione di impianto, allora viene disattivato il comando booster.

Es.

parametro 47 "Potenza Motore" = 1000 watt

parametro 64 "Soglia Minima" = 50%

parametro 72 "Press.Impianto" = 2.5 bar

Considerando i dati sopra riportati, la potenza per la disattivazione del comando e' pari al 50% di 1000 watt quindi: 500 watt.

Se la pressione misurata e' maggiore o uguale a 2,5bar e la potenza misurata è inferiore a 500 watt viene disattivato il comando booster.

N.B. Il funzionamento Booster è attivo solamente quando il modo operativo dell'inverter è AUTOMATICO (vedi parametro 28 nella sezione Menù Esteso)

Esempio di collegamento per Modalità Booster (pompa ON/OFF – versione MM/MT)
EN Connection example for Mode Booster (pump ON / OFF - MM/MT version)

Configurazione modalità Multipompa Multipump Configuration

E' possibile installare ePower in configurazione multipompa (solo modello ADVANCED) composta da un inverter Master che pilota fino ad un massimo di 7 inverter Slave. L'inverter Master determina il funzionamento degli inverter Slave.

Per abilitare la modalità multipumpa occorre:

• Togliere il coperchio ed aprire uno dei fori posizionati nella zona di preforatura. Applicare un pressacavo di dimensioni adeguate al tipo di cavo utilizzato per il collegamento tra le varie unità ed effettuare il collegamento utilizzando la morsettiera J20 come in "Esempio di collegamento in modalità Multipompa"
• Impostare dal menu esteso il parametro 28 "Prossimo OpMode" con il valore "MP": Multipompa.
• Impostare dal menu esteso il parametro 4 "Config. Rete ID" con un numero compreso tra 0 e 7. L'inverter con il valore numerico piu' basso rappresenta il Master del gruppo.
• Impostare il parametro 47 "Potenza Nominale" con il valore di potenza nominale della pompa (P1).
  (vedi parametro 47 nella sezione Menù Esteso). Nel caso in cui sulla targa della pompa venga riportato solamente la potenza utile P2, inserire come potenza nominale il valore dato da P2/0.7. Per entrambi i valori di potenza (P1 e P2) l'unità di misura è espressa in Watt.
• Dopo essere usciti dal menu esteso il display visualizza per l'unità Master "MA" mentre per le unità Slave visualizza "Ux" (dove x è il numero attribuito all'inverter con il parametro 4).

Esempio di collegamento in modalità Multipompa:

N.B. E' possibile utilizzare un solo galleggiante di minima per il controllo di un gruppo nella modalità multipompe:

. Con i tasti + e - è possibile selezionare il parametro desiderato, fra quelli riportati in tabella, e leggerne il valore. Per modificare il parametro selezionato premere per 5 secondi il tasto SAVE/DISPLAY, fino a che il led diventa rosso. Modificare il valore del parametro con i tasti + e -. Salvare il valore premendo, per 5 secondi, il tasto SAVE/DISPLAY. Si consiglia di consultare anche il paragrafo successivo per la ricerca guasti

Param	Descrizione	Description
PRESSURE Visualizza la pressione presente in impianto.Imposta la pressione d'impianto desiderata *		Displays the in pipe pressure.Sets the required system pressure
PR.RESTART* Visualizza la pressione di ripartenzaImposta la pressione di ripartenza desiderata		Displays the restart pressure.Sets the required restart pressure
FREQUENCY	Visualizza la frequenza a cui gira la pompaValore massimo impostato per la frequenza (non modificabile in questo menu)	Displays the instant pump frequency.Max value set for the frequency (not changeable in this menu)
CURRENT	Visualizza la corrente assorbita dalla pompa.Imposta il massimo valore rms della corrente di fase	Displays the current absorbed by the pump.Set the max rms value of the phase current

* La pressione di ripartenza è calcolata da Epower. Press. Restart = Press. Impianto x 0.8. Per modificarla impostare il nuovo valore dopo avere impostato la pressione d'impianto

Ricerca Guasti e Manutenzione

L'Epower garantisce la protezione della pompa da ogni tipo di anomalia comune e per salvaguardare la fornitura idrica effettua tentativi di ripristino automatici. Nella colonna Code vengono riportati i messaggi sul tipo di funzionamento ed i codici di errore che identificano il tipo di anomalia in corso.

Troubleshooting & Maintenance

Code	Messaggio Message	Significato del Messaggio	Cosa fare	Message meaning	Action required
00	Corto f-fShortC. F-f	Rilevato un corto tra fase e fase sulla pompa.5 tentativi di riarmo e dopo blocco permanente.	Rimuovere le cause del corto.Verificare il corretto assorbimento del motore.Togliere l'alimentazioneAttendere che il display si spengaRipristinare l'alimentazione	Phase-Phase or Phase-Ground short circuit found.5 Automatic restarts and then a permanent locked status	Remove the short circuit.Check the correct motor absorption.Disconnect the power supply.Wait for the display to switch off.Restore the power supply.
01	Imax Fault	Rilevata corrente eccessiva nella pompa	Verificare la misura della corrente al parametro 36 "Corrente di Uscita" e impostare il valore massimo di corrente al param. 49 "MaxCorr.Motore".Verificare che la pompa venga utilizzata nelle condizioni prescritte dal suo costruttoreAssicurarsi che non vi siano condizioni di attrito o di blocco della girante	Over current detected in the pump	Check current measurement output at parameter 36 "LoadCurrent " and set the proper value of max. current at parameter 49.Verify that the pump is used under the conditions prescribed by its manufacturerMake sure that there are no conditions of friction or locking of the impeller

02 Tensione bassa..Low Voltage	Rilevata tensione di alimentazione troppo bassa (inferiore a 170 Vac) Il riarmo è automatico quando la tensione di alimentazione ritorna ai valori corretti.	Controllare l'impianto elettrico e ripristinare i valori nel range prescritto per EPOWER	Power voltage measured is too low (less than 170 Vac). The reset is automatic when the voltage returns to the correct values	Check the electric system and reset the values to within the range prescribed for the EPOWER
03 Tensione altaHigh voltage	E' stata rilevata una tensione di alimentazione troppo alta (maggiore di 270Vac). Il riarmo è automatico quando la tensione di alimentazione ritorna ai valori corretti.	Controllare l'impianto elettrico e ripristinare i valori nel range prescritto per EPOWER. Verificare eventuale presenza aria in pompa e in caso eliminarla.	Power voltage measured is too high (over 270 Vac). The reset is automatic when the voltage returns to the correct value	Check the wiring system and set the values in the range prescribed for the EPOWER. Check for the presence of air inside the pump and if necessary eliminate it.
04 Temp. AltaHigh Temp.	Temp. Interna >75 °C.Riarmo automatico se Temp.< 60 °C.	Verificare che la temperatura dell'acqua in ingresso rientri nelle specifiche di prodotto. Verificare e ripristinare il corretto adescamento della pompa	Water Temp>75 °C.Automatic reset if Temp.< 60 °C:	Check water temperature is within the values indicated in the product specifications. Check and restore the correct pump priming action.
05 BloccoCortoc.Short Circ.Block	L'inverter è in blocco dopo aver effettuato 10 tentativi di riarmo a seguito di cortocircuito tra fase-fase sulla elettropompa.	Per rimuovere il blocco è necessario portare a zero il numero dei corti accumulati al parametro 65 del menù esteso "Tot.CortoC.Fatti" Se il problema persiste tentare il riarmo scollegando la pomp..	The drive is in lock status after 10 reset attempts made following short circuit between phase and phase and phase-earth on the electro-pump.	To remove lock status set to zero the number of shortcircuit parameter 65 "Tot.ShortC.Done " If the problem persists try to reset the drive unplugging the pump .
06 Protetto per I2t I2t protected	L'inverter ha misurato una corrente eccessiva.	Verificare che la pompa venga utilizzata nelle condizioni prescritte dal suo costruttore Assicurarsi che non vi siano condizioni di attrito o di blocco della girante	The drive has measured an excessive current.	Verify that the pump is used under the conditions prescribed by its manufacturer Make sure that there are no conditions of friction or locking of the impeller
07 MotoreSconnesso MotorUnconnected	La pompa non è collegata all'inverter	Controllare che il cavo di uscita dall'inverter sia collegata alla pompa	The pump isn't connected to the inverter	Check that the power output cable from the inverter is connected to the pump
10 Manca acquaNo water	Rilevata mancanza acqua.L'inverter tenta il riarmo per 5 volte. Se falliti, il sistema rimane in blocco. Il ripristino viene tentato di nuovo ogni 50 minuti per 24 volte. Dopodiché il sistema rimane in blocco permanente	Verificare presenza acqua: Ripristinare il corretto adescamento della pompa Controllare che il filtro non sia ostruito Togliere l'alimentazione Attendere che il display si spenga Ripristinare l'alimentazione	Lack of water found Automatic reset set in factory for 5 reset attempts every 5 minutes; if unsuccessful the reset is again attempted every 50 minutes for 24 times. After which the system remains in a state of permanent blockage.	Check for water presence. Reset the correct pump priming function. Check that the filter is not blocked. Disconnect the power supply. Wait for the display to switch off Re-connect power supply.
11 Press. InsuffInsuff. Pres	La pressionemisurata e’ al disotto della pressioneminima impostata(default 0.8bar).L’inverter tenta ilriarmo per 5 volte.Se falliti, il sistemarimane in blocco.Il ripristino vienetentato di nuovoogni 50 minuti per24 volte. Dopodichéil sistema rimane inblocco permanente.	Verificare che non ci siauna grossa perditanell’impiantoVerificare il correttodimensionamentodell’elettropompaEliminate le causetogliere l’alimentazioneAttendere che il display si spengaRipristinarel’alimentazione	The pressuremeasured isunder the minumset value (default0,8 bar).Automatic resetset in the factoryfor 1 resetattempt every 5minutes ifunsuccessful thereset operation isattempted againevery 50 minutesfor 24 times.After which thesystem ispermanentlyblocked	Check that there is nomajor leakage on thesystemCheck the correctdimensions of the electro-pumpOn eliminating the causesdisconnect the powersupplyWait for the display toswitch offRestore power supply.
12 Fault Sens.PressPress SensorFault	Rilevato un guastonel sensore dipressione	Contattare l’assistenza. Detected a faultin the pressuresensor		Contact after sellingservice
13 CoupodiArieteWaterHammer	Il sistema ha rilevatoun superamento dioltre 2-volte lapressioneimpostata. Il riarmoe’ automatico.Il drive va in bloccose si supera i 5tentativi di riarmo.	Verificare il correttofunzionamento del vasod’espansione.	The systemdetected anoverrun of morethan 2 times thepressure set. Thereset isautomatic.The drive isblocked if thenumber ofautomaticrestarts is over 5.	Verify the correctfunctioning of expansiontank.
15 ProtezionePompaPumpProtection	La pompa è rimastaaccesacontinuamente per iltempo impostato alparametro 40	-Controllare eventualiperdite nell’impianto	The pump hasbeen in operationcontinuously forthe time set inparameter 40	-Check the leaks of thesystem
MA Master L’inverter è	configurato comeMaster	Il messaggio “MA” èvisualizzato quandol’inverter è utilizzato inmodalità Multipompe	The inverter isconfigured likeMaster	The message "MA" isdisplayed when theinverter is used inmultipump mode.
SL Slave L’inverter è	configurato comeSlave	- The inverter isconfigured likeSlave		-
CB CANBUS Nella modalità	ModalitàMultipompa vieneutilizzato ilprotocollo dicomunicazioneCANBUS. Il displayvisualizza “CB”quando è in corso loscambio dei dati tragli inverter checompongono ilgruppo.	- Multipump modeuses CANBUScommunicationprotocol . Thedisplay shows“CB” when adata exchange ispresent betweenthe inverters in agroup.		-

ID	Errore di Identificazione ID Error	Nella modalità Multipompa viene assegnato dall'utente un valore numerico (ID) che identifica l'inverter in un gruppo. Il messaggio indica che nel gruppo sono presenti inverter con lo stesso identificativo numerico.	Per rimuovere l'errore è necessario modificare dal menu esteso, il parametro 4 "Config. Rete ID" ed assegnare all'inverter un nuovo valore numerico compreso tra 0 e 7.	In Multipump mode the user assigns a numerical value (ID) that identifies the inverter in a group. The message indicates that in the group are inverters with the same numerical identifier.	To remove the error you need to change from extended menu, parameter 4 "Net Config.ID" and assign to inverter a new numeric value between 0 and 7.
Ux	Unità "x" Unit "x"	Identifica l'unità slave nella modalità multipompe. "x" è il valore numerico assegnato allo slave dal parametro 4 "Config. Rete ID"	- Identifies the	slave unit in multipump mode. "x" is the numerical value assigned to the slave in parameter 4 "Net Config. ID "	-
FS	Fuori servizio Out of service	Il messaggio viene visualizzato nella modalità Multipompe. L'inverter del gruppo che si trova in questo stato ha esaurito i riarmi automatici da anomalie	Individuare la causa dell'anomalia e riavviare l'inverter	The message is displayed in multipump mode. The inverter finished the automatic restarts.	Find the cause of the fault and restart the inverter

Menu Esteso Extended Menu

Il menu esteso permette la visualizzazione di tutti i parametri. Per accedere alla lista parametri tenere premuti contemporaneamente i tasti: + e - per alcuni secondi Compare la scritta EX alternata al numero del parametro.

Con i tasti + e – si seleziona il parametro desiderato. Per visualizzare il valore del parametro premere il tasto SAVE/DISPLAY. Es. scelta del parametro massima frequenza.

Use the key + and - to select the desired parameter. To view the parameter value press the SAVE / DISPLAY key. Eg choice of the parameter maximum frequency.

01

Per la modifica del parametro premere il tasto SAVE/DISPLAY fino a che non si illuminano tutti i led. Con il tasto + e - variare il valore del parametro. Es. portare a 60Hz il valore massimo.

To modify the parameter press the key SAVE / DISPLAY until all the LEDs light up. With the key + and - change the parameter value. Eg lead to 60Hz, the maximum value.

60

Per salvare il nuovo valore premere di nuovo il tasto SAVE/DISPLAY fino a che non compare EX e si spengono i led; si ritorna all'elenco parametri.

Per uscire dal menù esteso premere contemporaneamente: + , - fino a che la scritta EX è visualizzata sul per alcuni secondi; le modifiche verranno salvate in memoria. Per uscire senza salvare il nuovo valore premere il tasto ON/OFF: le modifiche effettuate non saranno memorizzate e saranno perse con lo spegnimento del dispositivo.

Visualizzazione del valore dei parametri a più di 2 cifre. Valori a 4 cifre: si presentano alternativamente le due cifre più significative (evidenziate dalla presenza del punto a destra sul display) e le 2 cifre meno significative. Es 1234

Valori a 3 cifre : si presentano alternativamente la cifra più significativa (evidenziate dalla presenza del punto a destra sul display) e le 2 cifre meno significative. Es 234

Visualizzazione di numeri negativi: si presentano alternativamente il segno – e il valore numerico. Es -0.3

Display of negative numbers displayed alternate of the sign - and the numeric value. Eg -0.3

-

0.3

Per la modifica del valore dei parametri a più di 2 cifre si agisce come nel caso di parametri a 2 cifre ma durante la pressione del tasto + o del tasto – si visualizzano solo le 2 cifre meno significative.

N.	Nome	Descrizione	Digit	Name	Description
01	Frequenza Max Frecuenza massima di uscita del drive.		2	Max frequency Maximum frequency of drive output
03	Frequenza Nomin. Indica la frequenza alla quale si applica la massima tensione sul motore		2	Nominal frequ. Sets the applicable frequency on the motor to obtain Vmax
04	Config. Rete ID Imposta l'identificativo numerico agli inverter che compongono un gruppo. La configurazione del parametro è necessaria solo nella modalità Multipompa		2	Net Config ID Sets numerical identifier to the inverters of the group. The parameter is used only in multipump mode.
06	Accelerazione Imposta il tempo di accelerazione per passare da frequenza nulla a frequenza massima applicata al motore		2	Acceleration Sets the acceleration time to move from null to maximum frequency applied to the motor
07	Decelerazione Imposta il tempo di decelerazione per passare da frequenza massima a frequenza nulla applicata al motore		2	Deceleration Sets the deceleration time to go from maximum to null frequency applied to the motor
08	Rifer. Manuale Imposta la frequenza che si applica al motore (Opmode=Manuale)		2	Manual speed Sets the frequency applied to the motor (OpMode=manual)
11	Unità di misura Imposta l'unità di misura 2 Unit measure Set the unit measure
14	RestartDrv Fatti Visualizza il numero di restart fatti del drive		2	Drive Rst Done Displays restarts number undertaken
15	P. Colpo ariete	-Imposta la massima pressione per far intervenire l'allarme "colpo d'ariete"-Impostare "NO" per disabilitare la protezione	2*	Shock Pressure	-Sets the maximum pressure to activate the alarm "Shock Pressure"-Sets "NO" to disable protection
18	RestartAtc Fatti Contatore del numero di riavvii eseguiti per allarmi idraulici.(es. manca acqua, pressione insufficiente).		2	Autoc Rst Done	Displays the number of restarts undertaken for hydraulic alarms (i.e. dry running, Insuff. Pressure)
19	DurataPerturb.	Durata della perturbazione	2	Perturb. Length	Time length for perturbation
20	Colpi d'ariete Contatore del numero di volte in cui la pressione misurata supera almeno del doppio la pressione impostata		2	Water hammer Counter events when the measured pressure is found to be double that of the pressure setpoint
21	Freq.Minima PID	Frequenza minima di avvio e di stop del motore	2	D Min. Fout Minimal frequency applied to the motor
22	Pressione Minima	Pressione minima di impianto, al di sotto della quale viene segnalata anomalia ("pressione insufficiente". Cod. errore 11).	2*	Min Pressure	Minimum system pressure, under which an anomaly state is indicated ("Insufficient pressure". Error code 11).
25	Abilit.Antigrip.	Abilita/Disabilita la funzione antigrippaggio	2	Antilock enable Enable/Disable the anti-lock function
26	PID KP	Coefficiente proporzionale del regolatore PID	2	P D KP P proportional coefficient of the PID regulator
27	PID KI	Coefficiente integrale del regolatore PID	2	P D KI Integral coefficient of the PID regulator
28	Prossimo OpMode	Imposta il modo operativo dell'inverter (MA: manuale, AU: automatico, MP: multipompe)	2	Next OpMode Sets the operational mode of the drive (MA: manual, AU: automatic, MP: multipump)
29	Attuale OpMode	Modo operativo attuale dell'inverter	2	Present OpMode	Autoclave operational mode
30	Rispostalmpianto	Il parametro contiene 3 preset dei parametri: PID KP,PID KI, Divisore TPID, DurataPerturbazione, secondo la tipologia di impianto:"SL" = Lento,"NO" = Normale,"FA" = Veloce	2	Plant Response The parameter contains 3 presets of the parameters: PID KP, KI PID, Divisor T.PID, Perturb. Length, according to the type of plant:"SL" = Slow,"NO" = Normal,"FA" = Fast
31	Lettura sensore di pressione	Frequenza letta dal sensore di pressione	4	PrSensor Freq. Pressure sensor frequency
32	Offset Sens.Press	Offset del sensore di pressione (settare	4	PrSensor offset	Offset pressure sensor (to set

		pressione ambiente =0 bar) ambient pressure =	0 bar)
33	Gain SensPress Taratura del fondo scala della lettura di pressione.	4 PrsSensor Gain Calibration of full-scale pressure reading.
34	PressioneMisur. Pressione di impianto misurata 2* Measured	Pressure System pressure measured.
35	TensioneIngresso Tensione di alimentazione di EPOWER 3	AcMain	EPOWER power voltage
36	Corrente Uscita Corrente di fase del motore 2 LoadCurrent	Motor phase current
37	Temperatura Drv	Temperature misurata sul modulo di potenza	Temp.monitor	Temperature measured on the power module
40	MaxTempoPompaON	Imposta il tempo massimo (in minuti) continuo di accensione della pompa. Trascorso il tempo impostato verrà visualizzato l'allarme "Protezione Pompa" E'possibile escludere la protezione impostando "NO"	Max Time Pump ON	Sets the maximum time (in minutes) of continuous power of the pump. After the time passed will be display the message "Pump Protection". It's possible to disable the protection setting "NO".
41	MaxTempoP.Insuf..	Tempo per entrare in stato "pressione insufficiente".	MaxTimeInsufPres	time for entry in "insuff.pressure" state
43	MaxTempoNoAcqua	Tempo per entrare in stato "Manca acqua"	MaxNowaterTime	time for entry into "No water" state
44	Tempo DeltaBar Intervallo di perturbazione quando pressione e frequenza sono costanti	DeltaBar Time Range and frequency of disturbance when pressure is constant
45	Divisore T.PID	Rallenta la velocita' di reazione del sistema alle variazioni di pressione: da utilizzare quando il sistema e' instabile (es. oscillazioni di pressione continue)	Divisor T.PID	It slows down the speed of system response to changes in pressure: to use when the system is unstable (eg, continuous pressure oscillations)
46	Freq.Motore (Hz)	Frequenza applicata al motore	Fout (Hz)	Frequency applied to the motor
47	Potenza Motore	Imposta la potenza nominale del motore P1	Motor power Set the	Power of the motor P1
48	Potenza Visualizza la potenza assorbita dalla pompa (P1)	Power	Power absorbed by the pump (P1)
49	MaxCorr.Motore Massimo valore della corrente di fase del motore.	Max motor current	Maximum rms value of motor phase current
50	Configuration Relay	Scelta della funzionalità per il relay: AL=Alarm,RU=Marcia,BO=Booster, RA=Remote Alarm	Configuration Relay	Choosing the function for the relay: AL=Alarm,RU=Run, BO=Booster, RA=Remote Alarm
51	Incremento Pressione Booster	Incremento della pressione impianto quando il booster è attivo (default 0.2 bar)	Pressure Increment Booster	Pressure increment when booster is ON (default 0,2 bar)
54	Corr.di picco	Imposta la corrente massima di picco rilevabile allo spunto, superata la quale scatta la protezione: "Protetto per I2t "	Peak Current	Sets the maximum peak current detected at start up, after which the protection snaps: "I't protected"
55	Abilita Remoto	Se ON il drive è in standby e aspetta un comando esterno per partire (galleggiante).	Remote enable	ON,the inverter is in STANDBY and wait external command to start (float switch)
57	Motori Attivi	Numero dei motori accesi	Running motor	Active pumps in booster config.
62	Freq. STOP	Frequenza di stop del motore	Stop Frequency	Stop frequency of the pump
64	SogliaMinima %	Soglia in % della potenza assorbita sotto la quale viene spenta la seconda pompa nella modalità multipompa	Minim. Threshold Par	Deactivation threshold (%) of the second pump in multipump mode.
65	Tot.CortoC.Fatti	Contatore di cortocircuiti fase-fase.	Tot.shortC done	Short circuit counter of either phase-phase
72	Press.Impianto	Imposta la pressione d'impianto desiderata	System pressure	Sets the required system pressure
73	Press.Restart	Imposta la pressione di riavvio dell'inverter.	Restart Pressure	Sets the drive restart pressure
74	Senso Rotazione	Determina il senso di rotazione dell'elettropompa (solo versione MT)	Rotation sense	mines the rotation sense of the electro-pump (only MT version)

75	Versione Software V	Visualizza la versione software utilizzata	2 S	Software release Dis	plays the software release used
76	ResetConfigFabbrica	Ripristina la configurazione di fabbrica 2	Reset	FactoryConfig	Restore factory configuration
78	MaxPot No Flusso	Massima potenza assorbita dalla pompa in assenza di flusso	2 M	MaxPower No Flux Max	max power absorbed without flow
79	Stato Wifi Parametro che permette di visualizzare lo stato del modulo Wifi utilizzato con l'inverter. Selezionare il valore "Access Pnt" per riavviare la procedura di configurazione del modulo wifi.		2 Wifi Status		Parameter that displays the status of Wifi module used with the inverter. Select the value "Access Pnt" to restart the configuration of the module wifi.
80	T.Ritardo Remoto	Se la funzione "Abilita Remoto" è attiva, il parametro permette di impostare un tempo di ritardo dal momento in cui il galleggiante remoto riattiva l'inverter dallo stand-by. (Il tempo visualizzato è espresso in secondi).	2 T.	Remote Delay If "Remote Enable" is active, the parameter allows to set a delay time when the float-switch activates the inverter from the stand-by. (The time is in seconds)
81	T.Rotaz. Forzata Se	la pompa è ancora attiva dopo che è trascorso il tempo impostato, l'inverter forza lo scambio pompe (funzione abilitata solo in modalità "Multipompe"). (Il tempo visualizzato è espresso in ore).	2 Forced Rotation (hour)		If the pump is still active after the set time has elapsed, the inverter force the exchange pumps (function enabled only in "multipumps mode"). (The time is in hours)
82	Start Impianto Accer	de o spenge la pompa 2 System start Switches the pump on or off

* le cifre sono 3 nel caso si stia visualizzando la pressione in PSI
* The digit are 3 if the pressure is PSI

DICHIARAZIONE DI CONFORMITÀ- CONFORMITY DECLARATION

Apparato - Appliance: EPOWER

Costruttore - Manufacturer:

MAC 3 S.p.A.

Via Maestri del lavoro, 25

50013 Campi Bisenzio (FI) Italia

WATER SYSTEMS

Il costruttore dichiara sotto la propria responsabilità che il prodotto specificato è conforme alle normative sotto riportate e soddisfa i requisiti essenziali richiesti dalle Direttive:

2014/35/UE (Materiale elettrico destinato ad essere utilizzato entro taluni limiti di tensione)

CEE 2004/108/CE (Compatibilità elettromagnetica - EMC)

Campi Bisenzio, 25 ottobre 2016

Via Maestri del Lavoro 25/27

50013 - Campi Bisenzio (FI) ITALY
