3209SM00 - Televisore Trevi - Manuale utente e istruzioni gratuiti

Tipologia di prodotto	Televisore LCD LED
Marca	Trevi
Modello	3209SM00
Dimensioni schermo (diagonale)	32 pollici
Risoluzione nativa	HD Ready (1366 x 768 pixel)
Tipo pannello	LED
Alimentazione	220-240 V ~ 50/60 Hz
Consumo energetico (massimo)	40 W
Classe energetica	A+
Peso con supporto	5,0 kg
Dimensioni con supporto (L x A x P)	732 x 480 x 180 mm
Montaggio a parete (VESA)	100 x 100 mm
Sintonizzatore	DVB-T/T2
Ingressi video	1x HDMI, 1x USB, 1x AV (composito)
Uscita audio	Cuffia (jack 3,5 mm)
Altoparlanti integrati	2 x 5 W
Telecomando	Incluso (a infrarossi)
Lingue menu OSD	Multilingua (italiano disponibile)
Pulizia e manutenzione	Panno morbido e asciutto; non usare solventi
Riparabilità e ricambi	Parti di ricambio disponibili presso centri assistenza autorizzati Trevi
Garanzia	24 mesi

Domande frequenti - 3209SM00 Trevi

Come accendere il televisore Trevi 3209SM00?

Premere il pulsante Standby sul telecomando o sul lato del televisore. Assicurarsi che il cavo di alimentazione sia collegato correttamente.

Come collegare un lettore DVD al televisore?

Utilizzare un cavo HDMI (raccomandato) collegando una estremità alla porta HDMI del televisore e l'altra al lettore. In alternativa, usare il cavo AV composito (giallo/bianco/rosso) nell'ingresso AV.

Come sintonizzare i canali digitali terrestri?

Premere il tasto Menu sul telecomando, andare su Impostazioni > Canali > Sintonizzazione automatica. Selezionare DVB-T/T2 e avviare la ricerca.

Come pulire lo schermo del televisore?

Spegnere il televisore e lasciarlo raffreddare. Usare un panno morbido e asciutto (microfibra). Non applicare liquidi direttamente sullo schermo. Non usare detergenti abrasivi.

Come cambiare la lingua del menu?

Premere Menu, selezionare Impostazioni > Lingua e scegliere Italiano dall'elenco.

È possibile montare il televisore a parete?

Sì, il televisore supporta lo standard VESA 100x100 mm. Utilizzare una staffa compatibile e assicurarsi di fissarla su una parete solida. Seguire le istruzioni del kit di montaggio.

Quanto consuma il televisore in stand-by?

Il consumo in stand-by è inferiore a 1 W, come richiesto dalle normative europee. Spegnere completamente il televisore con l'interruttore (se presente) per azzerare il consumo.

Il telecomando non funziona, cosa fare?

Controllare le batterie (tipo AAA) e sostituirle se scariche. Assicurarsi di puntare il telecomando verso il sensore frontale. Se il problema persiste, resettare il televisore spegnendolo per 30 secondi.

Come resettare il televisore alle impostazioni di fabbrica?

Premere Menu, andare su Impostazioni > Ripristino o Reset. Selezionare Reset di fabbrica e confermare. I canali e le impostazioni personalizzate verranno cancellati.

Il televisore è in garanzia?

La garanzia legale è di 24 mesi dalla data di acquisto. Conservare lo scontrino. Per assistenza, contattare il rivenditore o un centro assistenza autorizzato Trevi.

MANUALE UTENTE 3209SM00 Trevi

Grazie per aver acquistato questo TV!

Prima di utilizzare il prodotto si prega di leggere attentamente il seguente manuale d'uso.

• Accertarsi che il TV non sia danneggiato, in tal caso rivolgersi al venditore.
• Controllare che siano presenti tutti gli accessori.
• Non aprire il TV: all'interno non vi sono né comandi manipolabili dall'utente né parti di ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.
• Conservare il seguente manuale d'uso.

2 PRECAUZIONI DI SICUREZZA

VOLTAGGIO PERICOLOSO

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale segnala la presenza all'interno di questo apparecchio di componenti operanti ad alta tensione, non apritelo per evitare il rischio di scosse elettriche.

ATTENZIONE

Questo simbolo riportato sul retro dell'apparecchio ed in questo manuale indicano la presenza sugli stessi di importanti istruzioni per la sicurezza d'uso. Leggetele attentamente prima di utilizzare l'apparecchio.

• Posizionare l'apparecchio su una superficie piana.
• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione dell'aria (almeno 10 cm).
• Non collocare nessun oggetto sopra l'apparecchio.
• Non coprire le fessure di ventilazione poste sopra e dietro l'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull'apparecchio.
• I cavi devono essere nascosti e protetti onde evitare l'inciampo da parte di qualcuno e la conseguente caduta dell'apparecchio.
• Tenere l'apparecchio lontano dai seguenti luoghi:

vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...);

vicino a zone umide (stanze da bagno, piscine, ecc...);

zone polverose;zone soggette a forti vibrazioni.

• Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.
• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
• Istruire i bambini a non arrampicarsi sul TV in quanto potrebbe ribaltarsi e provocare lesioni personali.

3 CURA E MANUTENZIONE

• Scollegare il TV prima di pulirlo.
• Non usare solventi o liquidi per pulire il TV, usare solo un panno morbido e asciutto.

4 ALL'INTERNO DELL'IMBALLO

Televisore

Telecomando

Il televisore presenta un unico tasto per l'accensione e lo spegnimento, posto in basso al centro.

1. Sensore IR
2. Led indicatore stand-by
3. Altoparlanti
4. Cavo di alimentazione

1. Presa LAN RJ45
2. Ingresso VGA
3. Ingresso Audio/Video
4. Presa parabola satellite
5. Presa antenna TV 75 ohm
   10.Ingresso audio digitale coassiale
6. Common Interface
   12.Ingresso HDMI1 (ARC)
   13.Ingresso HDMI2
   14.Ingresso HDMI3
   15.Presa USB
   16.Presa cuffia*

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati.

6 TELECOMANDO

6.1 INSTALLAZIONE

Attenzione: batterie non incluse

• Aprire il vano batterie posto sul retro del telecomando.
• Inserire 2 batterie (formato AAA) assicurandosi di rispettare la polarità e i segni guida all'interno del vano batterie.
• Richiudere il vano batterie.

Per prevenire la perdita di liquido da parte delle batterie con il conseguente danneggia- mento del telecomando, assicurarsi di installare correttamente le batterie e di non installare tipologie di batterie diverse (vecchie e nuove, alcaline e zinco-carbone, ecc...).

Rimuovere le batterie dal telecomado se non si usa per lunghi periodi.

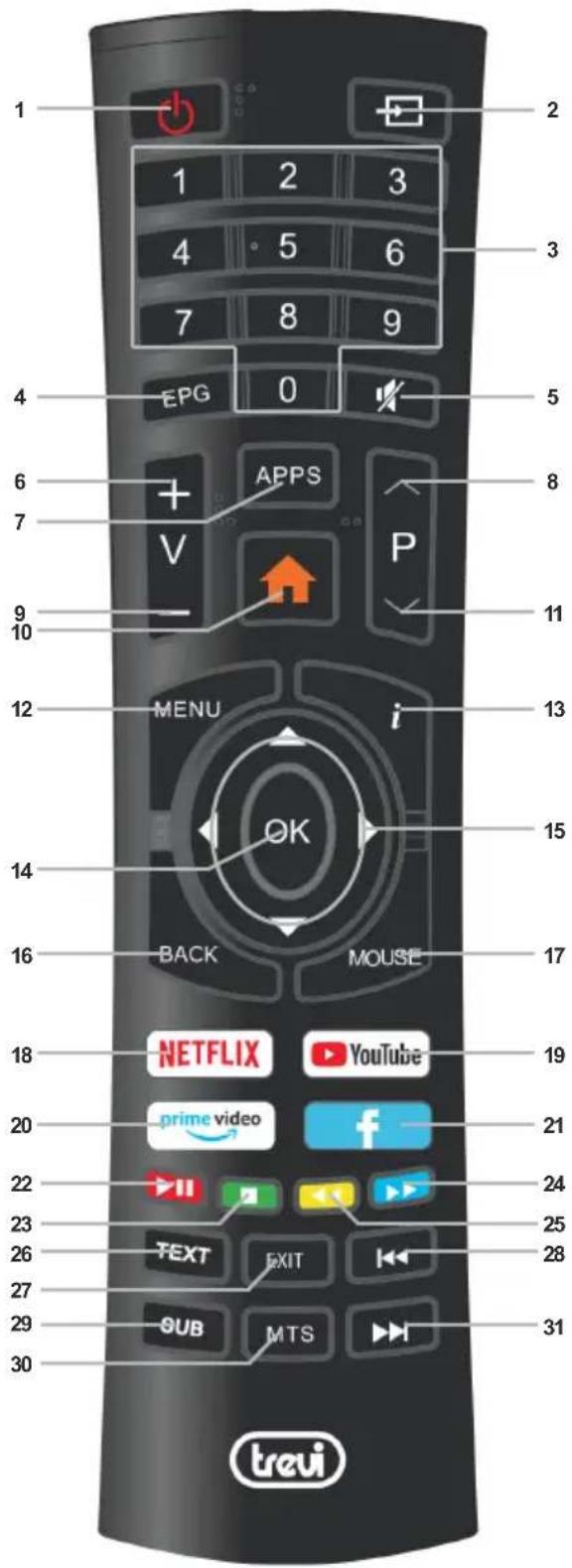

6.2 DESCRIZIONE COMANDI

1. Tasto POWER, consente di accendere e spegnere il TV in modalità Stand-by.
2. Tasto SOURCE, consente di entrare nel menù di selezione della sorgente. Le sorgenti disponibili sono: ATV, DTV, AV, HDMI1/2/3, VGA.
3. Tastierino Numerico (0-9), tasti selezione canali/tasti numerici.
4. Non abilitato
5. Tasto MUTE, consente di escludere momentaneamente l'audio. Premerlo di nuovo o utilizzare i tasti volume per ripristinarlo.
6. Tasti V+, consente di aumentare il volume del TV.
7. Tasto APPS, consente di accedere direttamente alla lista delle app installate.
8. Tasti P+, consente di selezionare il canale successivo a quello che si sta guardando.
9. Tasti V-, consente di diminuire il volume del TV.
10. Tasto HOME, consente di accedere alla schermata HOME per la gestione delle funzioni Smart.
11. Tasti P-, consente di selezionare il canale precedente a quello che si sta guardando.
12. Tasto MENU, consente di entrare nei menù di impostazione.
13. Tasto INFO, consente di visualizzare le informazioni riguardanti sorgente e canale.
14. Tasto OK, consente di confermare le impostazioni scelte nei menù.
15. Tasti navigazione ▲▼◀▶, consentono di muoversi all'interno dei menù.
16. Tasto BACK, consente di uscire dai menù di impostazione.
17. Tasto MOUSE, consente di attivare la funzione mouse per agevolare gli spostamenti nell'utilizzo delle funzioni Smart.
18. Tasto NETFLIX, consente di accedere direttamente alla app Netflix.
19. Tasto YOUTUBE, consente di accedere direttamente alla app Youtube.
20. Tasto PRIME VIDEO, consente di accedere direttamente alla app Prime Video.
21. Tasto FACEBOOK, consente di accedere direttamente alla app Facebook.
22. Tasto ▶, in riproduzione multimediale consente di mettere in pausa la lettura di un file audio/video in corso.
23. Tasto, riproduzione multimediale consente di arrestare la lettura di un file audio/video in corso.
24. Tasto ▶, in riproduzione multimediale consente la funzione Avanti Veloce in lettura file audio/video.
25. Tasto,◀ riproduzione multimediale consente la funzione Indietro Veloce in lettura file audio/video.
26. Tasto TEXT, consente di entrare o uscire dal Teletext.
27. Tasto EXIT, consente di uscire dalla funzione HBBTV.
28. Tasto, in riproduzione multimediale consente di selezionare il file precedente.
29. Tasto SUB, consente di attivare e selezionare i sottotitoli di un programma, se disponibili, in modalità DTV.
30. Tasto MTS, consente l'accesso al menu MULTI-AUDIO della TV digitale (DTV).
31. Tasto, riproduzione multimediale consente di selezionare il file successivo.

7 INSTALLAZIONE E COLLEGAMENTI

7.1 ACCENSIONE

• Collegare il cavo di alimentazione ad una presa elettrica; il TV si attiverà in modalità stand-by (indicatore stand-by rosso).
• Premere il tasto POWER sul televisore o del telecomando per accendere il TV (indicatore stand-by spento).
• Per riattivare la modalità stand-by premere una seconda volta POWER sul televisore o del telecomando (indicatore stand-by rosso).

Note:

Se il TV è privo di segnale, verrà attivata la modalità STANDBY dopo 10 minuti. Per accendere nuovamente il TV premere il tasto POWER.

7.2 UTILIZZO CAM/CAM HD E Smart CARD

Per ricevere segnali DTV codificati (Pay per view) sono necessari un modulo CAM e una Smart Card fornita dal distributore del servizio. Questo TV supporta moduli CAM creati per funzionare con lo standard DVB-T; rivolgersi al fornitore del servizio per il tipo di modulo CAM corretto. Si prega di notare che una Smart Card può funzionare per un solo fornitore di servizi e quindi solo per una specifica gamma di canali.

- Inserire a fondo il modulo CAM specificato contenente una Smart Card nel vano Common Interface posto sul fianco del TV seguendo le apposite guide. Se il modulo CAM non si inserisce correttamente significa che è stato inserito nel verso errato.

Nota: Non forzare l'inserimento per non danneggiare l'alloggiamento del modulo CAM.

■ Pre rimuovere il modulo CAM è sufficiente estarlo dal vano Common Interface.

Note: Spegnere il TV LCD prima di inserire o rimuovere un modulo CAM.

Al primo inserimento della CAM e/o della Smart Card occorre attendere diversi secondi prima della visione.

Inserendo o rimuovendo il modulo CAM mentre l'apparecchio è acceso, si può danneggiare il modulo CAM o la Smart Card.

Non inserire e rimuovere spesso il modulo CAM dall'apparecchio, si potrebbero provocare danni ai connettori.

Dopo aver inserito una Card, lasciarla sempre nel vano. Non rimuoverla dal terminale se non viene richiesto. Per esempio, la Card deve essere nel vano quando il fornitore del servizio necessita scaricare nuove informazioni sulla Smart Card.

Una volta confermato l'acquisto di un evento occorre attendere diversi secondi prima della visione.

Il modulo CAM non è supportato in tutti i paesi. Verificare con il proprio rivenditore autorizzato.

I moduli CAM e le Smart Card non sono disponibili da TREVI né di serie né come accessori opzionali.

AVVERTENZA: In ragione della continua evoluzione delle tecnologie di trasmissione Digitali, TREVI non garantisce la totale compatibilità della connessione Common Interface per tutti i sistemi di trasmissione.

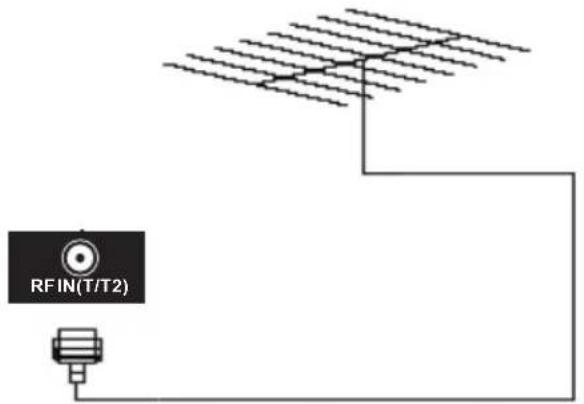

7.3 COLLEGAMENTO ALL'ANTENNA TV E ALLA PARABOLA SATELLITARE

• Collegare il cavo d'antenna 75 ohm all'ingresso antenna TV (ANT) posto sul retro del TV.
• Collegare il cavo satellitare all'ingresso parabola satellite (SAT) posto sul retro del TV.

- Collegare l'uscita HDMI del dispositivo audio/video (Lettore Mpeg4-DVD/Lettore Blue Ray/Telecamera,...) tramite un cavo HDMI (non incluso) a uno degli ingressi HDMI posti sul fianco del TV.

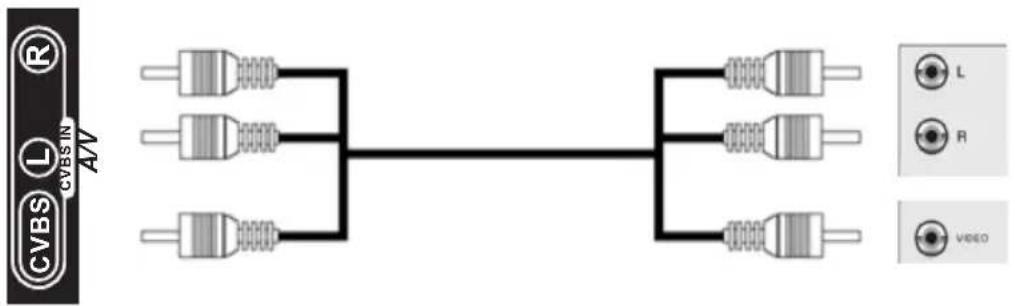

- A/V: Collegare l'uscita A/V del dispositivo (Lettore Mpeg4-DVD/Videoregistratore/Telecamera,...) tramite un cavo RCA (non incluso) agli ingresso AV posto sul retro del TV. Assicurarsi di rispettare i colori relativi alle varie sorgenti: giallo per il video, bianco per il canale audio sinistro e rosso per il canale audio destro.

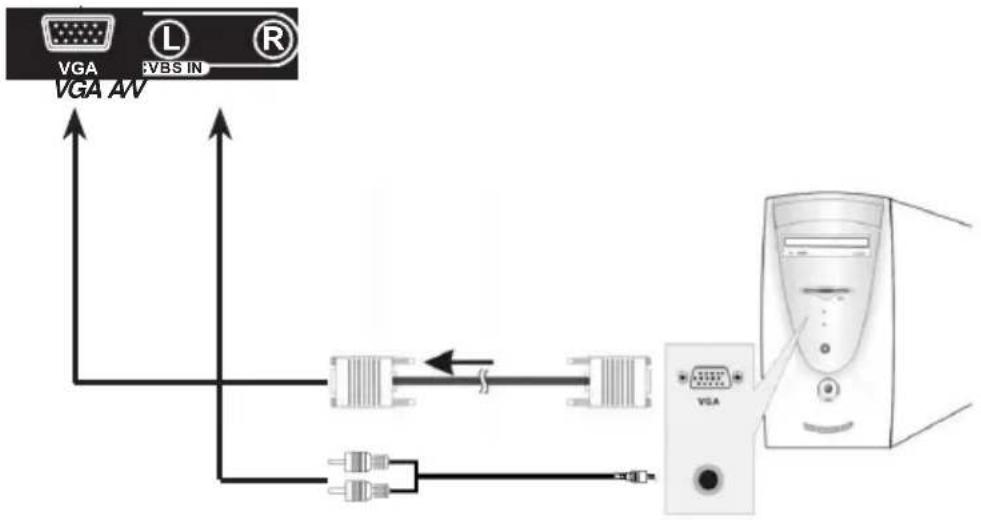

7.6 COLLEGAMENTO TRAMITE CAVO VGA / JACK AUDIO

- Collegare l'uscita VGA-RGB del computer tramite un cavo VGA (non incluso) all'ingresso VGA posto sul retro del TV, e l'uscita audio del computer tramite un cavo jack/RCA (non incluso) all'ingresso AV posto sul retro del TV.

8 OPERAZIONI PRELIMINARI DTV

Alla prima accensione occorre impostare i parametri di base del TV.

Premere il tasto ▶ per scorrere le pagine di configurazione e il tasto OK per confermare.

- Impostare nell'ordine: lingua del menu, paese in cui si effettua la scansione dei canali, il fuso orario, rete cablata o wireless, modalità Casa (Home) o Negozio (Store), e la prima sorgente da visualizzare.

Selezionando la sorgente DTV verrà richiesto di effettuare la scansione dei canali digitali.

- Alla voce TIPO DI ANTENNA selezionare ARIA/ETERE per i canali terrestri o SATELLITE per i canali satellitari.

9 TELEVISIONE DIGITALE TERRESTRE

9.1 RICERCA AUTOMATICA DEI CANALI

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ◀▶ fino a selezionare la voce CANALE e premere il tasto OK.
• Premere i tasti di navigazione ▲▼ fino a selezionare la voce TIPO DI ANTENNA e tramite il tasto ▶ selezionare ARIA/ETERE.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce SCANSIONE e premere il tasto ▶.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce SCANSIONE AUTOMATICA e premere il tasto ▶.
  ■ LCN: attivare o disattivare la funzione LCN per il digitale terrestre (di fabbrica è attivato).
• Selezionare AVVIA SCANSIONE e premere il tasto OK per avviare la scansione automatica dei canali.

10 TELEVISIONE DIGITALE SATELLITARE

10.1 RICERCA AUTOMATICA DEI CANALI

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ◀▶ fino a selezionare la voce CANALE e premere il tasto OK.
• Premere i tasti di navigazione ▲▼ fino a selezionare la voce TIPO DI ANTENNA e tramite il tasto ▶ selezionare SATELLITE.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce SCANSIONE e premere il tasto ▶
• MODALITÀ SCANSIONE SATELLITE: selezionare tra Cieco (Blind Scan), Predefinito (Default) e Rete (Network).
• TIPO DI CANALE: premere i tasti di navigazione ◀ ▶ per attivare o disattivare la scansione dei canali criptati.
• TIPO DI SERVIZIO: premere i tasti di navigazione ◀ ▶ per selezionare il tipo di canale, se solo TV, solo Radio o entrambi.
• AGGIUNGERE UN LNB: premere i tasti di navigazione ▲▼ per selezionare il satellite su cui effettuare la scansione. Una volta selezionato il satellite, premere il tasto EXIT per tornare indietro.

Note: per sintonizzare i canali nazionali di maggiore interesse occorre selezionare il satellite 13.0E Hot Bird.

È possibile selezionare più di 1 Satellite/LNB.

• AVVIA SINTONIZZAZIONE AUTOMATICA SU TUTTI GLI LNB: premere il tasto ▶ per avviare la scansione.
• RIPRISTINO IMPOSTAZIONI DI FABBRICA: consente di resettare la lista dei canali satellitari e delle impostazioni di scansione.

Una volta avviata la scansione automatica dei canali verranno memorizzati in maniera progressiva tutti i canali TV disponibili; l'operazione richiede alcuni minuti.

È possibile terminare la scansione dei canali digitali premendo il tasto EXIT.

Nota: Se il TV visualizza il messaggio NESSUN SEGNALE significa che non riceve segnale, occorre quindi verificare il cavo o l'impianto d'antenna. Se entro 15 minuti non verrà eseguita nessuna operazione il TV si spegnerà automaticamente.

10.2 RICERCA PER NOME DEI CANALI MEMORIZZATI E INSERIMENTO NELLA LISTA DEI PREFERITI

Vista la quantità di canali ricevuti con il sistema satellitare, potrebbe risultare difficoltà sintonizzarsi sui canali più conosciuti. Per ovviare a ciò è consigliabile inserire i canali in una lista di canali preferiti che si andrà a consultare successivamente.

RICERCA PER NOME

• Premere il tasto OK. Verrà visualizzata la lista dei canali.
• Premere i tasti di navigazione ▲▼ per portarsi sul simbolo della lente di ingrandimento e confermare con il tasto OK. Verrà visualizzata la tastiera virtuale.
• Utilizzare i tasti di navigazione ▲▼◀▶ per selezionare le lettere e/o i numeri che compongono il nome del canale ed premere il tasto OK per confermare.
• Una volta terminata l'immissione dei caratteri portarsi su √ e confermare con il tasto OK.
• Premere il tasto ▶ per portarsi sulla lista dei canali con i soli caratteri immessi.
• Premere i tasti di navigazione ▲▼ per selezionare il canale desiderato e confermare con il tasto OK.

INSERIMENTO CANALE NELLA LISTA DEI PREFERITI

• Premere il tasto OK per visualizzare la lista dei canali.
• Selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto MENU per aprire il menu di modifica.
• Premere i tasti di navigazione ◀ ► fino a selezionare la voce PREFERITI e confermare con il tasto OK per inserirlo nella lista dei Favoriti. L'aggiunta del canale alla lista dei Favoriti verrà confermato dalla presenza di un segno a forma di cuore. Per eliminare il canale dalla lista dei Favoriti, effettuare il percorso inverso. L'eliminazione verrà confermata dalla sparizione del segno a forma di cuore dalla lista.
• Premere il tasto BACK per uscire dalla lista dei canali.
• Una volta inseriti i canali nella lista dei preferiti, premere il tasto OK per accedere alla lista dei canali. Premere i tasti di navigazione ▲▼ per selezionare la categoria Preferiti e confermare ▶.
• Premere i tasti di navigazione ▲▼ per selezionare il canale preferito e confermare con il tasto OK.

11 VISUALIZZAZIONE CANALI MEMORIZZATI E REGOLAZIONE

VOLUME

• Premere il tasto P+ per posizionarsi sul canale memorizzato successivo.
• Premere il tasto P- per posizionarsi sul canale memorizzato precedente.
  È possibile utilizzare anche il tastierino numerico; per cercare canali a doppia/tripla/quadrupla cifra, digitare i numeri che compongono il canale e attendere il cambio del canale. Nel caso il cambio canale non avvenga significa che il canale digitato non esiste.
• Premere i tasti V+ e V- del telecomando per aumentare/diminuire il volume del TV.
• Premere il tasto MUTE per escludere momentaneamente l'audio, ripremerlo per ripristinarlo.

12 MENU DTV

12.1 MENU IMMAGINE

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ◀ ► fino a selezionare la voce IMMAGINE e premere il tasto OK.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

- MODALITÀ IMMAGINE: Standard, Dinamico, Soft, Vivido, Utente, Risparmio energetico.

Nota: Impostando la regolazione di MODALITÀ IMMAGINE su Utente, verrà richiesto di

impostare i livelli di Contrasto, Luminosità, Colore, Nitidezza.

• RETROILLUMINAZIONE: consente di variare l'intensità della retroilluminazione.
• PROPORZIONI: consente di variare l'aspetto dell'immagine visualizzata.Selezionare tra Auto, 16:9, 4:3, Zoom1, Zoom2.
• TEMPERATURA COLORE: Freddo, Normale, Caldo.
• PIÙ CONFIGURAZIONI>DLC: consente di attivare o disattivare il controllo dinamico della luminanza (dynamic luminance control).

12.2 MENU AUDIO

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ◀ ► fino a selezionare la voce AUDIO e premere il tasto OK.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

Descrizione delle regolazioni:

- MODALITÀ AUDIO: Standard, Musica, Film, Notizie, Utente.

Nota: Impostando la regolazione di MODALITÀ SUONO su Utente, verrà richiesto di

impostare i livelli dei Bassi e degli Alti.

• BILANCIAMENTO: bilanciamento tra altoparlante sinistro e altoparlante destro.
• AVC: consente di attivare o disattivare il controllo automatico del volume.
• DESCRIZIONE AUDIO: consente attivare o disattivare la funzione di traccia audio aggiuntiva per persone ipovedenti. Questa funzione gestisce il flusso audio quando viene inviato insieme alla traccia audio principale del programma. Attivando la funzione si regola il livello di volume.
• NON UDENTI: consente di attivare o disattivare la funzione di aiuto per gli utenti ipoudenti (se disponibile).
• PIÙ CONFIGURAZIONI>SPDIF: consente di attivare o disattivare l'uscita audio digitale coassiale, regolando su Off (spento), PCM o RAW.

Nota: Impostando la regolazione di RAW o PCM, verrà richiesto di impostare il livello di ritardo dell'SPDIF.

• PIÙ CONFIGURAZIONI>SURROUND: consente di attivare o disattivare il suono surround.
• PIÙ CONFIGURAZIONI>SOLO AUDIO: consente di spegnere lo schermo e ascoltare solo l'audio. Premere il tasto EXIT per riaccendere lo schermo.

12.3 MENU CANALE

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ◀ ► fino a selezionare la voce CANALE e premere il tasto OK.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

PAESE

Consente di selezionare il Paese dove si effettua la scansione dei canali.

TIPO DI ANTENNA

Consente di selezionare il sistema di ricezione dei canali. Selezionare tra ARIA/ETERE per i canali digitali terrestri o SATELLITE per i canali digitali satellitari.

Note: La sorgente CAVO è abilitata come software ma non è presente sul TV.

SCANSIONE>SCANSIONE AUTOMATICA

Vedi paragrafo 9.1 per scansione su ARIA/ETERE o 10.1 per scansione su SATELLITE.

SCANSIONE>SCANSIONE DIGITALE MANUALE

Consente di sintonizzare manualmente i canali del digitale terrestre.

• CANALE: selezionare il canale su cui effettuare la ricerca manuale tramite i tasti di navigazione ◀ ▶. Ad ogni canale corrisponde una frequenza.
  ■ AVVIA SCANSIONE: premere il tasto OK per avviare la scansione dei canali del digitale terrestre.

Nota: Scansione Digitale Manuale è una regolazione presente solo impostando TIPO DI ANTENNA su Aria/Etere.

SCHEDA CI

Visualizza informazioni sulla porta Common Interface, sulla CAM utilizzata e sulla Smart Card utilizzata. Queste informazioni possono variare a seconda della CAM o della Smart Card utilizzata.

LINGUA AUDIO

Consente di impostare la lingua principale e la modalità mono/stereo dell'audio.

SOTTOTITOLO

Consente di attivare o disattivare la lingua dei sottotitoli (se disponibile).

ELENCO CANALI

Consente di visualizzare l'elenco dei canali sintonizzati.

• Sulla sinistra vengono visualizzate le categorie dei canali sintonizzati: Tutti, Preferiti, DTV, Radio, Dati, Criptati, HD, Gratuiti.
• Selezionare una categoria tramite i tasti di navigazione ▲▼ e confermare con il tasto ▶.
• Selezionare un canale tramite i tasti di navigazione ▲▼ e premere il tasto MENU per aprire il menu di modifica.
• Premere i tasti di navigazione ◀▶ fino a selezionare una delle voci tra PREFERITI, ELIMINA o IGNORA e confermare con il tasto OK.

PREFERITI: consente di inserire il canale nella lista dei Preferiti. L'aggiunta del canale alla lista dei Preferiti verrà confermato dalla presenza di un segno a forma di cuore. Per eliminare il canale dalla lista dei Preferiti, effettuare il percorso inverso. L'eliminazione verrà confermata dalla sparizione del segno a forma di cuore dalla lista.

ELIMINA: consente di cancellare un programma dalla lista.

SALTA: consente di non visualizzare il canale quando utilizzano i tasti P+/P-. Verrà visualizzato un segno come questo >>>.

■ Premere il tasto EXIT per uscire dalla lista dei canali.

12.4 MENU BLOCCO

Consente di attivare il blocco di alcune funzioni del TV.

• Inserire il codice di sicurezza (password) per poter accedervi (default 1234).
• MODIFICA PASSWORD: consente di cambiare il codice di sicurezza (default 1234). È necessario inserire il vecchio codice, il nuovo, e riconfermare il nuovo codice.
  ■ BLOCCO SITEMA: attiva la funzione.
  ■ BLOCCO TASTIERINO: consente di attivare o disattivare il blocco della tastiera del TV.

Note: Il codice di sicurezza (password) predefinito è 1234. In caso di dimenticanza del codice di sicurezza, è possibile sovrascrivere il codice corrente, inserendo prima il codice 4711 e inserendo un nuovo codice.

12.5 MENU IMPOSTAZIONI COMUNI

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce IMPOSTAZIONI COMUNI e premere il tasto OK.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

IMPOSTAZIONI DEL TIMER>TIMER OSD

Consente di impostare il tempo di visualizzazione delle finestre informati possibile impostare il tempo di visualizzazione tra 5, 15, 30, 40 secondi o Off (finestra informativa sempre visualizzata).

IMPOSTAZIONI DEL TIMER>TIMER STANDBY AUTOMATICO

Consente di attivare o disattivare lo spegnimento automatico dopo un tempo di inattività. È possibile impostare il tempo di inattività a 3, 4, 5 ore o Off (spegnimento automatico disattivato).

IMPOSTAZIONI DEL TIMER>TIMER SLEEP

Consente di attivare o disattivare lo spegnimento forzato della TV. È possibile impostare lo spegnimento dopo 15, 30, 45, 60, 90, 120, 240 minuti o Off (spegnimento forzato disattivato).

SCHERMO BLU

Consente di attivare o disattivare lo schermo blu quando non c'è nessun segnale presente sulla sorgente.

HBBTV

Consente di attivare o disattivare i servizi HBBTV per il canale sintonizzato (se disponibili).

TELETEXT

Consente di cambiare il linguaggio del Teletext.

1a/2a LINGUA AUDIO

Consente di cambiare la lingua audio primaria e secondaria le impostazioni della lingua.

1a/2a LINGUA SOTTOTITOLI

Consente di cambiare la lingua dei sottotitoli primaria e secondaria le impostazioni dei sottotitoli.

CONFIGURAZIONE CEC HDMI

Consente di impostare le opzioni per questa funzione. Tale funzione consente di controllare le funzioni principali di un dispositivo esterno, collegato a uno degli ingressi HDMI compatibile con la specifica CEC, tramite il telecomando del tv.

MODALITÀ SCENA

Consente di attivare o disattivare la comparsa sul display del banner che riassume le caratteristiche principali del TV.

MENU RESET

Consente di riportare le impostazioni del menu TV alle condizioni iniziali (impostazioni di fabbrica).

12.6 MENU AVANZATO

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce IMPOSTAZIONI COMUNI e premere il tasto OK.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

RETE

Consente di visualizzare lo stato della rete, impostare una connessione cablata o senza fili (wireless) o gonfigurare il TV come hotspot.

ORA

Consente di impostare la data e l'ora del dispositivo, il fuso orario, il formato 12/24ore, la visualizzazione del giorno/mese/anno e il tempo dell Screensaver.

IMPOSTAZIONI COMUNI

Consente di configurare o modificare alcune impostazioni di sistema quali la lingua di sistema, la correzione ortografica e alcune funzioni della tastiera virtuale, l'immagine di sfondo della schermata Home, il ripristino di sistema, ovvero riportare tutte le impostazioni del TV allo stato di fabbrica, comprese la cancellazione delle app scaricate e dei canali televisivi sintonizzati, l'impostazione del nome dispositivo e l'attivazione/disattivazione della funzione HDR.

INFO DI SISTEMA

Consente di visualizzare le informazioni di sistema del TV.

13 TELEVISIONE ANALOGICA TERRESTRE

- Premere il tasto SOURCE E i tasti di navigazione ▲▼ fino a selezionare la sorgente ATV. Verrà richiesto di scansionare i canali analogici.

13.1 MENU CANALE ATV

• Premere il tasto MENU per entrare nel MENU PRINCIPALE.
• Premere i tasti di navigazione ◀ ► fino a selezionare la voce CANALE e premere il tasto OK.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

PAESE

Vedi MENU CANALE 12.3.

SCANSIONE>SCANSIONE MANUALE ANALOGICA

Consente di sintonizzare manualmente i canali analogici.

• SISTEMA COLORE: selezionare il Sistema Colore tra Auto, NTSC, PAL, o SECAM.
• SISTEMA AUDIO: selezionare il Sistema Audio tra BG, DK, I, L o M/N.
  ■ FREQUENZA: inserire la frequenza di ricerca fine tramite i tasti di navigazione ◀ ▶.
• SCANSIONE IN BASS/ALTO: premere il tasto OK per avviare la scansione dei canali analogici verso il basso/l'alto rispetto alla frequenza impostata.

ELENCO CANALI

Vedi MENU CANALE 12.3.

14 MODO HOTEL

• Premere il tasto MENU e comporre la sequenza 7906 con il tastierino numerico per accedere al MODO HOTEL.
• Premere i tasti di navigazione ▲ ▼ fino a selezionare la voce desiderata e regolarla tramite i tasti di navigazione ◀ ▶.
  ■ Premere il tasto MENU per uscire.

Modo Hotel

Consente di attivare o disattivare il MODO HOTEL.

Blocco Sorgente

Consente di bloccare l'utilizzo di una o più sorgenti in particolare.

Sorgente predefinita

Consente di impostare la sorgente che sarà visualizzata all'accensione del televisore.

Blocco sintonizzazione

Consente di impedire la sintonizzazione dei canali televisivi.

Volume massimo

Consente di impostare il livello massimo di volume.

Volume predefinito

Consente di impostare il livello di volume all'accensione.

Nota: Volume predefinito non può essere superiore a Volume massimo.

Esporta su USB

Consente di esportare su dispositivo USB la configurazione della MODO HOTEL per poterla copiare su altri TV dello stesso modello.

Ripristina da USB

Consente di importare da dispositivo USB la configurazione della MODO HOTEL precedentemente esportata.

Imposta la password

Consente di modificare la password di sicurezza (default 0000). È necessario inserire il vecchio codice, il nuovo, e riconfermare il nuovo codice.

Cancellare blocco

Consente di riportare le opzioni di MODO HOTEL alle condizioni iniziali.

15 TELETEXT

Il Teletext è un sistema di informazioni trasmesso da alcune emittenti che si consulta come un giornale, sfogliandolo pagina per pagina.

■ Premere il tasto TTX per attivare il Teletext.
- Sullo schermo apparirà il sommario con le varie rubriche formate da pagine di tre cifre.
■ Premere il tasto BACK per uscire dal Teletext.

Nota: se il canale selezionato non trasmette il Teletext, apparirà il messaggio "No Teletext".

Ricerca di una pagina

Comporre il numero di pagina voluta con il tastierino numerico. Digitare le tre cifre che compongono il numero della pagina (per esempio “201”) premendo in sequenza il numero “2” - “0” - “1”; il numero verrà visualizzato in alto a sinistra, il conta pagine inizia la ricerca, la pagina viene visualizzata.

Per consultare un'altra pagina ripetere l'operazione.

16 FUNZIONI SMART E INGRESSO USB

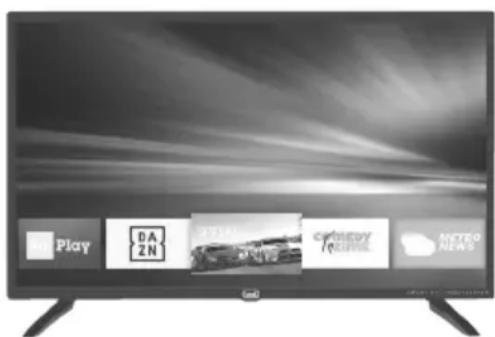

- Premere il tasto HOME per accedere alla funzione Smart, dove è possibile visualizzare suggerimenti di video in streaming e app installate sul TV.

Per navigare all'interno dei menù occorre utilizzare i tasti di navigazione ▲ ▼ ◀ ▶, premere OK per confermare la selezione oppure premere il tasto BACK per uscire.

16.1 MENU SMART

Dalla schermata Home premere il tasto ◀ fino alla comprsa del menu Smart.

APP

Consente di verificare le app installate, nonchè l'accesso all'APP Store e al Browser.

RETE

Vedi voce RETE del paragrafo MENU AVANZATO (12.5).

MEDIA

consente di visualizzare il contenuto della memoria interna del TV e del dispositivo USB (se collegato) suddiviso per categorie (Tutte, Video, Audio, Immagine).

IMPOSTAZIONE

Vedi paragrafo MENU AVANZATO (12.5).

16.2 INSTALLAZIONE APPLICAZIONI DALLO STORE

• Dalla schermata Home portarsi su HOT APP e successivamente sull'icona di APP Store.
• Selezionare una dell app suggerite o ricercare la app desiderata tramite il comando Ricerca (lente d'ingrandimento). Verrà richiesto di scaricare la app selezionata.

Nota: se la app ricercata non viene trovata significa che non è compatibile con la versione di Android TV installata.

16.3 NAVIGAZIONE INTERNET

- Dalla schermata Home ricercare l'icona del Browser oppure premere il tasto ◀ fino alla comprsa del menu Smart, portarsi su App. Da App utente selezionare Browser ed utilizzare la tastiera virtuale per la ricerca dei contenuti desiderati.

17 COLLEGAMENTO AD APPARECCHI ESTERNI

Questo TV può essere collegato come monitor ad altri dipositivi esterni come lettori DVD, videoregistratori, videocamere, pc.

Seguire le istruzioni presenti sul manuale del dipositivo esterno per il corretto collegamento al televisore.

Quando si desidera vedere il segnale proveniente da dipositivo esterno, premere il tasto SOURCE, selezionate l'ingresso desiderato con i tasti ▲▼ e confermare con il tasto OK. Gli ingressi disponibili sono: AVT, DTV, AV, HDMI1/2/3, VGA.

Per il collegamento ai vari ingressi fare riferimento al capitolo 7 INSTALLAZIONE E COLLEGAMENTI.

18 PROBLEMI E SOLUZIONI

Se il vostro televisore non funziona correttamente controllare questa breve lista prima di portare il TV presso un centro assistenza autorizzato TREVI.

In ogni caso non tentare di riparare l'apparecchio da soli, questo farebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su questo TV.

Assenza di immagine

• Controllare il collegamento d'antenna.
• Controllare il corretto inserimento dei cavi.

Immagine scadente

• Controllare il cavo d'antenna o satellitare.
• Tenere il TV lontano da fonti elettromagnetiche (lampade al neon, telefoni cellulari, ecc...).

Assenza di suono

• Controllare che non sia inserita la funzione MUTE.
  ■ Regolare il volume.

Il televisore si spegne automaticamente

• Qualora il TV non riceva segnale per 10 minuti, il TV si pone automaticamente in modalità stand-by.
• È impostato STANDBY AUTOMATICO o SLEEP o (vedi paragrafo 12.4).

Il televisore non si connette alle funzioni Smart

• Controllare che il cavo LAN sia correttamente inserito nella presa Ethernet RJ45.
• Controllare di aver correttamente impostato la rete senza fili (wireless).

Il telecomando non funziona

I comandi non rispondono

- Scollegare la presa d'alimentazione dell'apparecchio per 30 secondi per effettuare un reset.

I comandi non rispondono

- Scollegare la presa d'alimentazione dell'apparecchio per 30 secondi per effettuare un reset.

Nota: la presenza di punti sullo schermo (fino ad un massimo di 3 punti accesi e 3 punti spenti) è possibile a causa delle caratteristiche costruttive del display a cristalli liquidi; ciò non influisce sulla qualità o durata del prodotto.

19 CARATTERISTICHE TECNICHE

Alimentazione		AC	100-240V~50/60Hz
Assorbimento	48W Max / In stand-by <0,5W
Display	LED 32" a cristalli liquidi con
		retroilluminazione		DLED
Dimensioni schermo	32" (81 cm)16:9
Display	colori	16.7		milioni
Risoluzione max	HD Ready 1366x768 dpi
Luminosità		200cd\m2
Contrasto		3000:1
Collegamenti		3	Ingressi	HDMI
		Ingresso	VGA
		Ingresso	Audio/Video
		Ingresso	USB	2.0
	Uscita presa cuffie
		Uscita	audio	digitale
		Presa	antenna	esterna
		Presa	antenna	satellitare
Tuner	DVB-T		MPEG-4/H.265
Common	Interface		CI+
Potenza d'uscita	2x10W
Risoluzioni VGA	800x600 dpi / 60Hz
	1024x768 dpi / 60Hz
	1152x864 dpi / 60Hz
	1280x720 dpi / 60Hz
	1280x768 dpi / 60Hz
	1280x800 dpi / 60Hz
	1280x960 dpi / 60Hz
	1280x1024 dpi / 60Hz
	1360x768 dpi / 60Hz
	1920x1080 dpi / 60Hz
Risoluzioni HDMI	480i 60Hz, 480p 60Hz
		720p	60Hz
		1080i	50Hz,	1080i
		1080p	60Hz,	1080p
Dimensioni con piedistallo	733(L) x 473(A) x 200(P)mm
Dimensioni senza piedistallo	733(L) x 432(A) x 75(P)mm
Peso	3,6Kg

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

Dolby Audio

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator Inc. negli Stati Uniti e in altri paesi.

Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories. Opere riservate inedite. Copyright 1992-2020 Dolby Laboratories. Tutti i diritti riservati.

20 INDICE

1	PREFAZIONE			pag
2	PRECAUZIONI	DI	SICUREZZA
3	CURA E	MANUTENZIONE
4	ALL'INTERNO	DELL'IMBALLO
5	COMANDI E	CONNESSIONI	TELEVISORE

6 TELECOMANDO

6.1	INSTALLAZIONE
6.2	DESCRIZIONI	COMANDI

7 INSTALLAZIONE E COLLEGAMENTI

	7.1	ACCENSIONE
7.2	UTILIZZO CAM/CAM HD E Smart CARD	pag. 6
7.3	COLLEGAMENTO ALL'ANTENNA TV E ALLA PARABOLA SATELLITARE	pag. 7
7.4	COLLEGAMENTO TRAMITE CAVO HDMI	pag. 7
7.5	COLLEGAMENTO TRAMITE CAVO RCA A/V	pag. 8
7.6	COLLEGAMENTO TRAMITE CAVO VGA / JACK AUDIO	pag. 8

8

OPERAZIONI

PRELIMINARI

DTV

9 TELEVISIONE DIGITALE TERRESTRE

9.1

RICERCA AUTOMATICA

DEI

CANALI

10 TELEVISIONE DIGITALE SATELLITARE

10.1 RICERCA AUTOMATICA DEI CANALI	pag. 9
10.2 RICERCA PER NOME DEI CANALI MEMORIZZATI
E INSERIMENTO NELLA LISTA DEI PREFERITI	pag. 10

11 VISUALIZZAZIONE CANALI MEMORIZZATI E REGOLAZIONE VOLUME pag. 10

12 MENU DTV

12.1 MENU	IMMAGINE
12.2 MENU AUDIO
12.3 MENU	CANALE

12.4 MENU BLOCCO	pag. 13
12.5 MENU IMPOSTAZIONI COMUNI	pag. 13
12.6 MENU AVANZATO	pag. 14

13 TELEVISIONE ANALOGICA TERRESTRE

13.1 MENU CANALE ATV

pag. 14

14 MODO HOTEL

pag. 15

15 TELETEXT

pag. 15

16 FUNZIONI SMART E INGRESSO USB pag. 16

16.1 MENU SMART	pag. 16
16.2 INSTALLAZIONE APPLICAZIONI DALLO STORE	pag. 16
16.3 NAVIGAZIONE INTERNET	pag. 16

17 COLLEGAMENTO AD APPARECCHI ESTERNI

18 PROBLEMI E SOLUZIONI

19 CARATTERISTICHE TECNICHE

20 INDICE

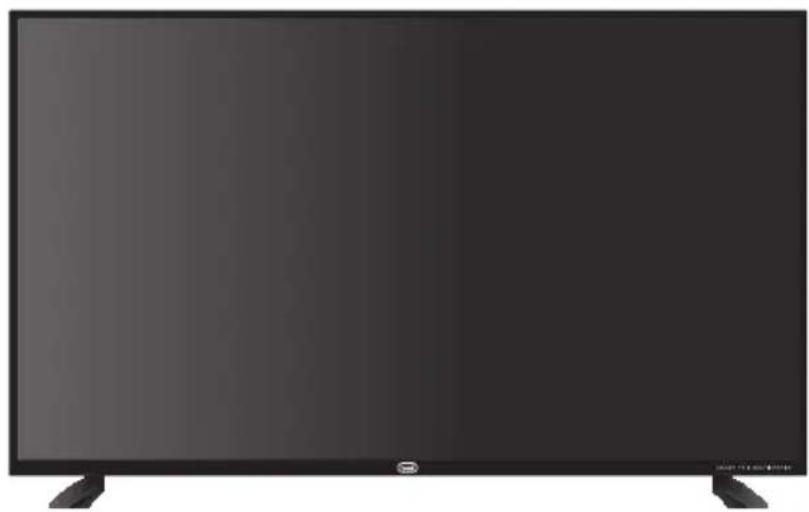

LED TV

LTV 3209 SMART

QUICK START GUIDE

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

TREVI persegue una politica di continua ricerca e sviluppo, pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA

Il fabbricante TREVI dichiara ch eil tipo di apparecchiatura radio LTV 3209 SMART è conforme alla direttiva 2014 / 53 / UE.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet https://www.trevi.it/dms/zidi/TREVI/DOCLTV3209SMART.pdf
