Tipo di prodotto	Frigorifero statico, 1 porta, senza scomparto congelatore
Dimensioni (A x L x P)	170 x 60 x 60 cm (stima)
Peso netto	Circa 50 kg (stima)
Alimentazione	220-240 V, 50 Hz, corrente alternata
Classe energetica	A++
Consumo annuo	99 kWh/anno
Volume netto totale	250 L
Volume lordo frigorifero	253 L
Classe climatica	N (16°C - 32°C)
Emissioni acustiche	42 dB(A)
Sistema di refrigerazione	Statico
Regolazione del termostato	Posizioni 1 (minimo) a 5 (massimo), arresto su "•"
Numero di ripiani in vetro	4
Numero di balconcini nella porta	5
Cassetti per verdure	2
Portauova	1
Mensola formaggio/burro	Sì
Mensola per bottiglie	Sì
Vaschetta per cubetti di ghiaccio	Sì (fornita)
Sbrinamento	Automatico
Illuminazione interna	Lampadina 15 W max (sostituibile)
Piedini regolabili	Sì (anteriori)
Manutenzione	Pulizia con soluzione di bicarbonato di sodio e acqua tiepida; spazzolare il condensatore una volta all'anno
Sicurezza	Spina con messa a terra; non utilizzare apparecchi elettrici all'interno; evitare fiamme libere in caso di perdita di gas refrigerante (R600a)
Ricambi e riparabilità	Sostituzione lampadina possibile dall'utente; la spia LED deve essere sostituita da un professionista; contattare un centro assistenza autorizzato per altre riparazioni
Garanzia e documenti	Manuale d'uso e documenti di garanzia forniti

Domande frequenti - TFK562FS2 TELEFUNKEN

Come regolare la temperatura del frigorifero Telefunken TFK562FS2?

Ruotare la manopola del termostato dalla posizione 1 (temperatura meno fredda) a 5 (temperatura più fredda). La posizione « • » arresta il raffreddamento. Per una conservazione media, regolare tra 1 e 3; per lunga durata, tra 3 e 4. Attendere 24 ore dopo la prima messa in funzione per una temperatura stabile.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Pulire l'interno con una soluzione di bicarbonato di sodio sciolto in acqua tiepida. Non utilizzare mai prodotti abrasivi o detergenti. Risciacquare con acqua pulita e asciugare accuratamente prima di ricollegare.

Cosa fare se si accumula acqua sul fondo del frigorifero?

Il foro di scarico dell'acqua di sbrinamento potrebbe essere ostruito. Pulirlo regolarmente con l'asta di pulizia fornita (o un fil di ferro flessibile) per evitare l'accumulo di acqua.

Come sbrinare il frigorifero Telefunken TFK562FS2?

Questo modello è a sbrinamento automatico. L'acqua di sbrinamento evapora nel vassoio di evaporazione. Pulire periodicamente il vassoio e il foro di scarico con l'asta di pulizia per garantire un funzionamento corretto.

Cosa fare se il frigorifero non raffredda più o fa rumore?

Verificare prima l'alimentazione elettrica, il fusibile, la posizione del termostato e che la spina sia ben inserita. Se il rumore è anomalo, assicurarsi che l'apparecchio sia in piano e che nessun oggetto tocchi la parte posteriore. Un leggero rumore di circolazione del gas è normale.

Qual è la potenza della lampadina interna e come cambiarla?

La lampadina ha una potenza massima di 15 W. Per sostituirla, scollegare l'apparecchio, rimuovere il coperchio premendo sui due lati, sostituire la lampadina, rimettere il coperchio e attendere 5 minuti prima di ricollegare.

Posso usare una multipresa o una prolunga per collegare il frigorifero?

No, è sconsigliato utilizzare adattatori o prolunghe. Collegare direttamente la spina a una presa con messa a terra dedicata da 16 A. In caso di dubbio, contattare un elettricista.

Quali sono le importanti istruzioni di sicurezza per questo frigorifero?

Non danneggiare il circuito di refrigerazione (gas R600a, infiammabile). Non utilizzare apparecchi elettrici all'interno. Non conservare sostanze esplosive. Smaltire il vecchio apparecchio rimuovendo le porte per evitare che i bambini vi rimangano chiusi dentro.

Come risparmiare energia con il mio frigorifero TFK562FS2?

Installare l'apparecchio in un luogo fresco e areato, lontano da fonti di calore. Lasciare raffreddare gli alimenti caldi prima di riporli. Aprire la porta il meno possibile. Pulire il condensatore sul retro una volta all'anno. Verificare la tenuta delle guarnizioni della porta.

Cosa fare se il mio frigorifero non si avvia affatto?

Verificare che la spina sia inserita correttamente e che la presa funzioni (testare con un altro apparecchio). Controllare il fusibile e l'interruttore. Assicurarsi che il termostato non sia sulla posizione « • ». Se il problema persiste, contattare il servizio post-vendita.

MANUALE UTENTE TFK562FS2 TELEFUNKEN

(Manuale di Istruzioni)

PROVISIEKAST

Istruzioni per la sicurezza....44

Avvertenze 44

Installazione ed accensione dell'apparecchio 45

Prima di accendere 45

FUNZIONI E POSSIBILITA' 46

Regolazione Del Termostato 46

PULIZIA E MANUTENZIONE 47

Sbrinamento 48

Sostituzione Della Lampadina 48

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO ....49

Riposizionamento della porta 49

PRIMA DI CHIAMARE IL SERVIZIO 49

Suggerimenti per risparmiare energia.... 51

DEGLI ACCESSORI DEL FRIGORIFERO 52

Lista parti del prodotto ....53

Scheda prodotto 53

PARTE 1. PRIMA DI METTERE IN FUNZIONE L'APPARECCHIO

Avvertenze generali

ATTENZIONE: Non coprire od ostruire le aperture di ventilazione del frigorifero.

ATTENZIONE: Non utilizzare dispositivi meccanici o altri mezzi per accelerare lo sbrinamento, se non esplicitamente consigliato dal costruttore.

ATTENZIONE: Non usare apparecchiature elettriche all'interno degli scomparti per la conservazione del cibo, a meno che non siano del tipo consigliato dal produttore.

ATTENZIONE: Non danneggiare il circuito refrigerante.?

ATTENZIONE: Per evitare l'instabilità dell'elettrodomestico, esso deve essere fissato seguendo le indicazioni del presente manuale di istruzioni.

- Questo modello può contenere R600a, vedere la piastra sotto il refrigerante, (isobutano refrigerante), gas naturale che non è inquinante per l'ambiente, ma infiammabile. Durante il trasporto e l'installazione dell'apparecchio è necessario porre particolare attenzione affinché non venga danneggiato alcun componente del circuito di refrigerazione. In caso di danneggiamento tenere lontana qualsiasi fonte di possibile incendio e far ventilare per diversi minuti la stanza nella quale è posizionato l'apparecchi

- Non utilizzare dispositivi meccanici o qualsiasi mezzo non naturale per accellerare il processo di sbrinamento.

- Non stoccare sostanza esplosive quali ad esempio aerosol con propellente infiammabile in questo dispositivo.

- L'apparecchiatura è stata pensata per essere usata in casa e in applicazioni simili, quali ad esempio

- Cucine per il personale in negozi, uffici e altri ambienti di lavoro,

- fattorie e dai clienti in hotel, motel e altri contesti residenziali,

- strutture di catering e contesti non di vendita al dettaglio.

- Se il cavo di alimentazione non corrisponde alla presa del frigorifero, deve essere sostituito da un rivenditore autorizzato o altra persona qualificata per evitare rischi.

- L'elettrodomestico non può essere utilizzato da persone (bambin compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, o con mancanza di esperienza o conoscenza, eccetto in caso di supervisione o istruzioni concernenti l'uso dell'elettrodomestico fornite da una persona responsabile della sicurezza. I bambini dovrebbero essere sorvegliati per accertarsi del fatto che non giochi con il dispositivo.

- Una presa speciale a terra é in dotazione con il cavo di rete del frigorifero. Questa presa dovrebbe essere utilizzata con una presa speciale a terra di 16 ampere. Se in casa non c'è questa presa, farla installare da un elettricista autorizzato.

- Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o senza esperienza, unicamente se con la supervisione di una persona adulta o se in possesso di istruzioni relativamente all'uso sicuro del dispositivo senza provocare pericoli. I bambini non devono giocare con l'apparecchiatura. Pulizia e manutenzione non vanno eseguite da bambini senza sorveglianza.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito da un rivenditore autorizzato o altra persona qualificata per evitare rischi.

Istruzioni per la sicurezza

• Non utilizzare apparecchi elettrici all'interno del frigorifero.

- Se questo apparecchio sostituisce un vecchio frigorifero munito di chiusura, rompere o rimuovere questa chiusura come misura di sicurezza prima di immagazzinare il vecchio apparecchio, per proteggere i bambini che potrebbero rimanervi rinchiusi durante i loro giochi

- I vecchi frigoriferi ed i freezer contengono gas isolanti e refrigeranti che devono essere smaltiti adeguatamente. Affidare lo smaltimento dell'apparecchio vecchio solamente alla locale discarica e contattare l'autorità locale o il rivenditore in caso di dubbio. Assicurarsi che la serpentina del vostro frigorifero non venga danneggiata prima di essere affidata alla discarica locale di competenza.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - RAEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

IMPORTANTE:

Vi preghiamo di leggere questo manuale prima di installare ed accendere l'apparecchio. Il produttore non si assume alcuna responsabilità se l'installazione e l'utilizzo dell'apparecchio non sono conformi a quanto descritto in questo manuale.

Avvertenze

• Non utilizzare adattatori o derivazioni che potrebbero causare surriscaldamento o incendio.
  • Non inserire cavi di alimentazione vecchi o attorcigliati.
  • Non torcere o piegare i cavi.

• Non permettere ai bambini di giocare con l'apparecchio. I bambini non devono MAI sedersi sui ripiani o sui cassetti o appendersi alla porta.
• Le bottiglie contenenti liquidi ad alta percentuale alcolica devono essere chiuse ermeticamente e inserite nel frigorifero in posizione verticale.
  • Non toccare le superfici refrigeranti, specialmente con le mani bagnate perché vi potreste provocare ustioni o ferite.

Installazione ed accensione dell'apparecchio

- Questo apparecchio funziona a 220-240V oppure a 200-230V 50 Hz. Vi preghiamo di controllare la targhetta dell'apparecchio e di accertarvi che lo stesso sia compatibile con la vostra tensione elettrica

- Prima di effettuare il collegamento all'alimentazione, assicurarsi che la tensione indicata sulla targhetta corrisponda a quella della vostra abitazione

- Inserire la spina in una presa dotata di adeguata messa a terra. Se la presa non dispone di messa a terra o la spina non si inserisce correttamente, consigliamo di rivolgersi ad un elettricista esperto per ottenere assistenza.

- La spina deve essere accessibile anche dopo il posizionamento dell'apparecchio.

- Il produttore non è responsabile del mancato collegamento a terra, come descritto in questo manuale.

- Non posizionare l'apparecchio con esposizione alla luce del sole.

- Non usare all'aperto il prodotto, l'apparecchio non deve essere esposto alla pioggia.

- Posizionare il frigorifero lontano da fonti di calore e in una sede ben ventilata. Il frigorifero deve distare almeno 50 cm da radiatori, stufe a gas o a carbone e 5 cm da stufe elettriche.

- La sommità del frigorifero deve disporre di uno spazio libero di 15 cm.

• Non mettere oggetti, soprattutto se pesanti, sul frigorifero.

- Se l'apparecchio viene posizionato vicino ad un altro frigorifero o ad un freezer, mantenere una distanza minima di 2 cm. per evitare la condensa.

- Applicare i distanziatori in plastica alla serpentina sulla parte posteriore del frigorifero in modo che non si appoggi alla parete assicurando il buon funzionamento.

- L'apparecchio deve essere posizionato stabilmente sul pavimento. Utilizzare i due piedini frontali regolabili per compensare l'eventuale dislivello del pavimento.

- La pulizia dell'esterno dell'apparecchio e dei suoi accessori interni deve essere effettuata con una soluzione di acqua e sapone liquido; l'interno dell'apparecchio deve essere pulito con bicarbonato di sodio disciolto in acqua tiepida. Asciugare tutto prima di reinserire gli accessori.

Prima di accendere

- Attendere 3 ore prima di inserire la spina dell'apparecchio nella presa per assicurare un perfetto funzionamento.

- Al momento dell'accensione l'apparecchio potrebbe emanare sgradevole, odore che scomparirà non appena l'apparecchio inizia a raffreddarsi.

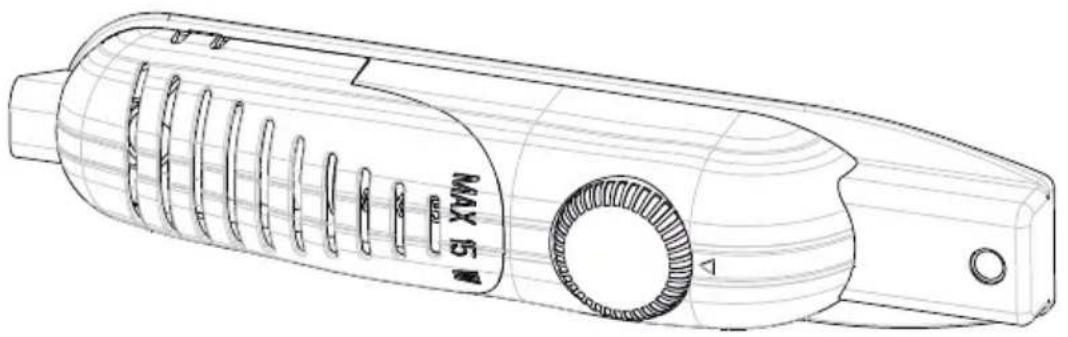

Regolazione Del Termostato

• La temperatura interna del frigorifero è regolata automaticamente dal termostato. Allo scopo di avere una temperatura più bassa, ruotare la manopola a partire dalla posizione 1 verso la posizione 5.
• La posizione “•” indica che il termostato è spento e non c'è refrigerazione.
• Per la conservazione degli alimenti nel frigorifero per un breve periodo, mettere la manopola tra 1 e 3.
• Per la conservazione degli alimenti nel frigorifero per un lungo periodo, mettere la manopola nella posizione MEDIA.(3-4)
• Attenzione; la temperatura esterna, la quantità degli alimenti da conservare e la frequente apertura della porta influenzano la temperatura interna del frigorifero. In caso di bisogno modificare la regolazione della temperatura.
• Quando l'apparecchio viene acceso per la prima volta, bisogna farlo funzionare per 24 ore per raggiungere la temperatura sufficiente per l'inizio della refrigerazione.
• Durante questo periodo non aprite sovente la porta e non mettete troppi alimenti.
• Se l'apparecchio si spegne o è scollegato, non rimettetelo in funzione se non dopo 5 minuti-ciò potrebbe danneggiare il compressore.
• FRIGORIFERI : del frigorifero può raffreddare fino a 4 - 6 °C.

Se il frigo non raffredda abbastanza:

Il frigo è progettato per funzionare con intervalli a temperatura ambiente stabiliti negli standard in base alla classe climatica indicata nell'etichetta informativa. Si sconsiglia in funzionamento con temperature esterne ai limiti stabiliti in termini di efficacia di raffreddamento.

Classe Temperatura ambiente (°C)
T	Tra 16 e 43 (°C)
ST	Tra 16 e 38 (°C)
N	Tra 16 e 32 (°C)
SN	Tra 10 e 32 (°C)

PARTE 3. PULIZIA E MANUTENZIONE

• Prima della pulizia, staccare l'apparecchio dalla rete.
  • Non pulite l'apparecchio versando dell'acqua.
• Pulite la parte della refrigerazione periodicamente, versando dell'acqua tiepida con l'aggiunta di bicarbonato di sodio.

- Pulite gli accessori separatamente con acqua e sapone - non metteteli nella lavastoviglie

• Non usate detergenti, prodotti abrasivi o sapone. Dopo il lavaggio, risciacquate con acqua pulita e asciugateli molto bene. Quando l'operazione di pulizia è terminata, collegate la spina alla presa di corrente con le mani asciutte.
• Per economizzare energia e il rendimento dell'apparecchio, pulite il condensatore due volte all'anno con una scopa elettrica.

• L'operazione viene fatta automaticamente quando il frigorifero è in funzione. L'acqua dello Sbrinamento è raccolta in un vassoio di evaporazione ed evapora spontaneamente.

- Per evitare l'accumulo di acqua, che può cadere all'esterno, il vassoio di evaporazione e il buco del Canale di scarico dell'acqua prodotta dallo sbrinamento devono essere puliti periodicamente.

- Potete anche versare mezzo bicchiere di acqua nel buco del canale dell'acqua per pulire internamente.

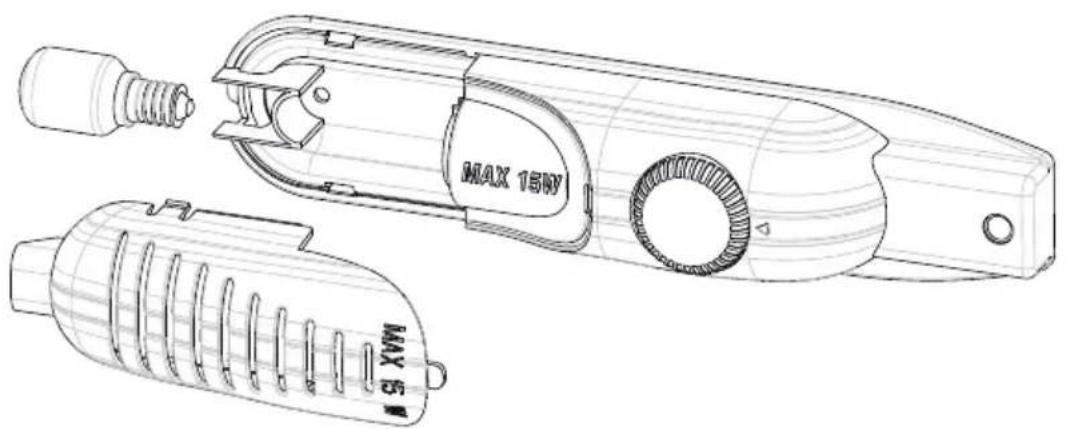

Sostituzione Della Lampadina

Quando sostituite la lampadina nella zona frigorifero;

1. Staccate la spina di corrente
2. Aprite i ganci del coperchio della lampada e fatela uscire
3. Sostituite la lampadina con un'altra che non sia superiore a 15 w
4. Rimettete al suo posto il coperchio, attaccate il frigorifero dopo 5 minuti.

Sostituzione delle luci LED

Se il frigorifero è dotato di luci LED, contattare l'help desk poiché devono essere sostituite solo da personale autorizzato.

PARTE 4. TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO

Trasporto e spostamento dell'apparecchio

• L'imballo originale ed il polistirolo espanso (PS) possono essere conservati, se necessario.
• Durante il trasporto l'apparecchio deve essere legato con un largo nastro o una fune resistente. Durante il trasporto devono essere applicate le norme indicate sulla scatola di cartone.

- Prima del trasporto o dello spostamento dell'apparecchio dalla sua vecchia sistemazione, tutti gli oggetti mobili (ad es. ripiani, contenitore frutta-verdura) devono essere tolti o fissati con strisce adesive per prevenire gli urti.

Riposizionamento della porta

• Non è possibile modificare la direzione di aperture dello sportello del frigorifero se le maniglie sul frigorifero sono installata dalla superficie anteriore della porta.
• Sarà possibile modificare la direzione di apertura della porta sui modelli senza maniglie.
• Nel caso in cui la direzione di apertura della porta del frigorifero possa essere modificata, contattare l'Assistenza Autorizzata più vicina per far modificare la direzione di apertura.

PARTE 5. PRIMA DI CHIAMARE IL SERVIZIO

Se il vostro frigorifero non funziona correttamente, potrebbe essere un problema minore. Controllate i seguenti punti prima di chiamare il servizio assistenza.

Se il frigorifero non funziona:

• può mancare corrente
• il fusibile può essere bruciato
• il termostato è posizionato sullo “•”
• la spina può essere inserita male

- La presa di corrente dove è inserita la spina può essere danneggiata, per essere sicuri di ciò collegate un altro apparecchio elettrico.

Cosa fare se il frigorifero ha un basso rendimento:

• il frigorifero può essere sovraccarico
• le porte possono essere chiuse in modo non corretto
• il condensatore può essere ricoperto di polvere
• potrebbe essere troppo poca la distanza dietro il frigorifero

Se c'è qualche rumore ;

Il gas refrigerante che circola nel frigorifero genera un leggero rumore, anche se il compressore non funziona. Tutto ciò è del tutto normale. Se avvertite rumori diversi controllate che

• l'apparecchio sia perfettamente in piano
• può esserci dietro qualche cosa che tocca
• può esserci qualche cosa nel frigorifero che vibra

Se trovate dell'acqua nella porta del frigorifero; controllate che ;

Il foro del canale dell'acqua di sbrinamento non sia otturato

Raccomandazioni

• La parte di congelazione del frigorifero deve essere ben chiusa. Quando il frigorifero funziona può succedere la formazione di ghiaccio. Non è un grosso problema. Nel caso che si formi uno strato di ghiaccio (maggiore di 5 mm) staccate il frigorifero fino a che il ghiaccio sparisce. In questo caso bisogna nuovamente regolare il termostato.
• Nel caso in cui non utilizzate il frigorifero per un lungo periodo, mettete il termostato nella posizione “•”. Pulite il frigorifero e allo scopo di evitare formazione di muffa e odori lasciate la porta aperta. Staccate la spina di corrente per la pulizia e quando lasciate la porta aperta.
• Il ciclo di vita del dispositivo, dichiarato e indicato dal Ministero dell'industria (le componenti necessarie per un corretto funzionamento del dispositivo) è di 10 anni.

Dichiarazioni di conformità

• Questa strumentazione è stata progettata per essere usata a temperatura ambiente nell'intervallo 16°C - 32°C.
• L'apparecchio è stato concepito in conformità con le norme, EN62552, IEC60335-1/IEC60335-2-24, 2004/108/EC.

Suggerimenti per risparmiare energia

1 – Installare il dispositivo in una stanza fresca, ben ventilata, ma non direttamente esposto alla luce solare e non vicino a fonti di calore (radiatori, fornelli, ecc.). In caso contrario, servirsi di una piastra isolante.
2 - Consentire ai cibi e alle bevande calde di raffreddarsi fuori dal frigorifero.
3 – In fase di scongelamento di alimenti congelati, posizionarli nel comparto frigorifero. La bassa temperatura degli alimenti surgelati aiuterà a rinfrescare il comparto frigo. In questo modo sarà possibile risparmiare energia. Nel caso in cui il cibo surgelato venga posizionato al di fuori del frigorifero si potrebbe verificare uno spreco di energia.
4 – In fase di posizionamento di bevande e liquidi, è sempre opportuno coprirli. In caso contrario si assisterà a un aumento dell'umidità all'interno dell'elettrodomestico. Il tempo necessario per raffreddarli, quindi, aumenta. Coprendo i liquidi si contribuisce inoltre a conservarne il gusto e il sapore.
5 – In fase di posizionamento di alimenti e bevande, tenere aperta la porta del frigo il meno possibile.
6 - Tenere chiusi i coperchi dei comparti con temperature diverse (ad esempio comparto per frutta e verdura, comparto refrigerante, ecc.).
7 – La guarnizione della porta deve essere pulita e flessibile. Se usurata, provvedere alla sostituzione della stessa.

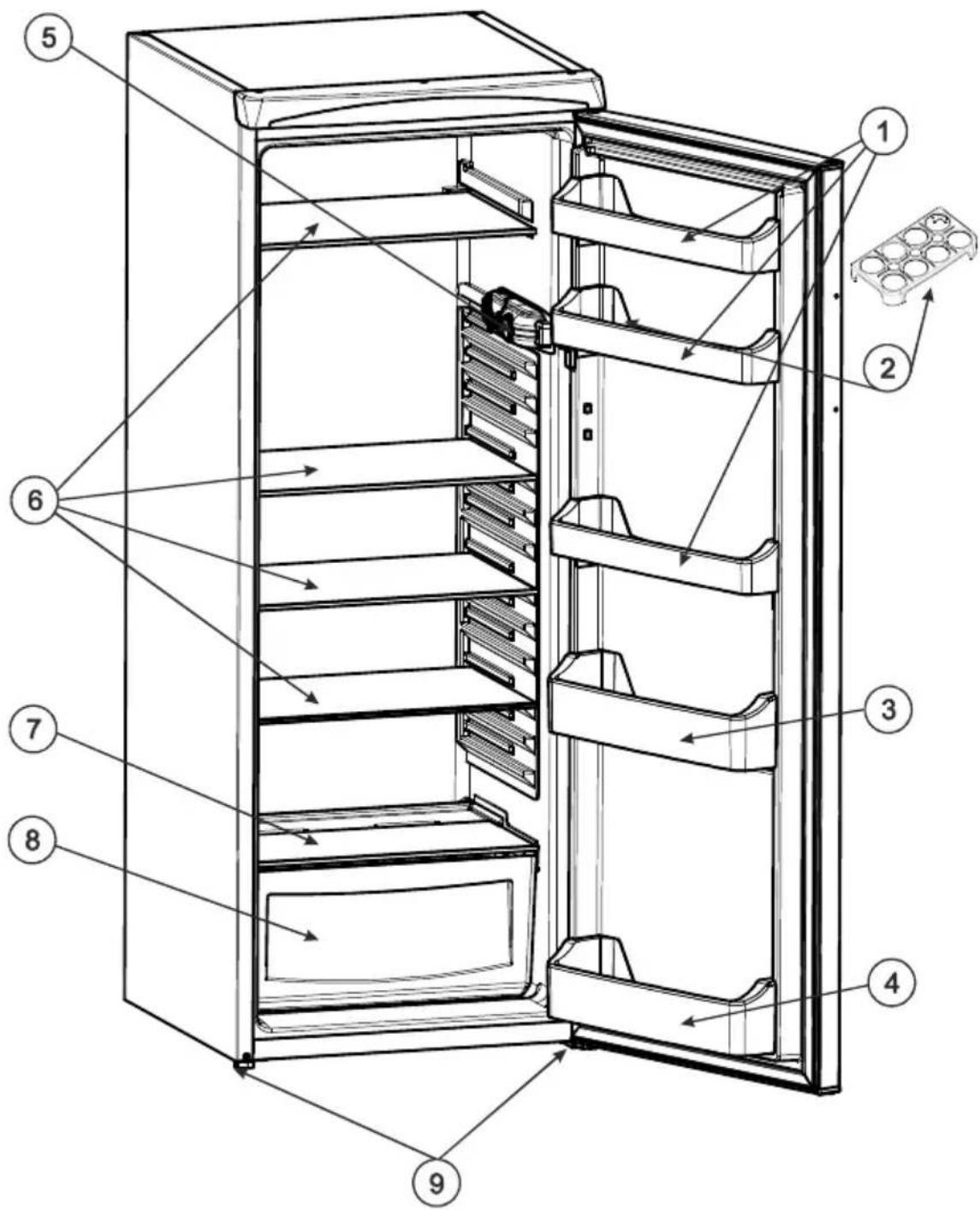

PARTE 6. DEGLI ACCESSORI DEL FRIGORIFERO

Questa presentazione è puramente informativa sui componenti dell'apparecchio. I componenti potrebbero variare secondo il modello dell'apparecchio.

1) Ripiano burro e formagio
2) Vassoio del ghiaccio
3) Ripiano bottiglie
4) Ripiano di base
5) Scatola del termostato

6) Ripiano del frigo
7) Coperchio per scomparto frutta e verdura (Vetro di sicureaza*)
8) Scomparto frutta e verdura
9) Base di livellamento

Lista parti del prodotto

Marca / Modello	TELEFUNKEN
	Frigorifero
Freezer wire shelf	-
Ripiano Frigo	4
Contenitore Frutta / Verdura	2
Ripiani porta	5
Contenitore uova	1
Vassoio del ghiaccio	-
Raschietto in plastica	-
Manuale per l’utente / Istruzioni per il montaggio	Sì
Documenti di garanzia	Sì

Scheda prodotto

Marca	TELEFUNKEN
Modello	TFK562FS2TFK562FW2
Categoria prodotto	1 (Frigorifero)
Classe energetica	A++
Consumo energetico annuo*	99 kWh / year
Volume lordo totale	253 l
Volume netto totale	250 l
Volume lordo frigorifero	253 l
Volume netto frigorifero	250 l
Volume lordo congelatore	- l
Volume netto congelatore	- l
Livello di qualità	-
Sistema refrigerante	Statico
Tempo di aumento della temperatura (-18°C) - (-9°C)	-
Capacità di congelamento	-
Classe climatica **	N (16 °C-32°C)
Emissione di rumore	42 dB(A)

* Il consumo di energia di 99 kWh l'anno, calcolato sulla base dei risultati ottenuti in 24 ore in condizioni di test normalizzate. Il consumo di energia reale dipende dalle condizioni in cui viene usata la strumentazione oltre che dalla posizione in cui si trova.
** Questa strumentazione è stata progettata per essere usata a temperatura ambiente nell'intervallo 16°C - 32°C.

Inhoudstafel

VOOR U HET TOESTEL BEGINT TE GEBRUIKEN 55
