AYRA 8 - Monitor RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor attivo professionale
Marca	RCF
Modello	AYRA 8
Risposta in frequenza	45 Hz - 20 kHz
SPL massimo	110 dB
Copertura orizzontale	110°
Copertura verticale	110°
Tweeter	1.0\" cupola morbida al neodimio, bobina mobile da 25 mm con raffreddamento a ferrofluido
Woofer	8\" composito in fibra di vetro con rinforzo in aramide
Potenza totale amplificatore	120 W (HF: 30 W, LF: 80 W)
Connettori di ingresso	XLR bilanciato, jack 1/4\" bilanciato/non bilanciato, RCA non bilanciato
Impedenza di ingresso	10 kΩ
Sensibilità di ingresso	-2 dBU
Controllo sensibilità	+∞ a 0 dBU
Regolazione alta frequenza	-2 dB, -1 dB, 0 dB, +1 dB
Frequenza di crossover	1800 Hz
Limitatore	Limitatore soft
Potenza nominale	150 W
Tensione AC	115 V / 230 V selezionabile (tramite interruttore sul retro)
Dimensioni (L x A x P)	266 mm x 384 mm x 328 mm
Peso netto	12,5 kg
Colore	Nero semiopaco
Costruzione	Classe I, richiede messa a terra protettiva
Schermatura magnetica	Sì (magnete woofer schermato)
Pulizia	Non usare solventi; usare solo panno asciutto

Domande frequenti - AYRA 8 RCF

Quali connettori di ingresso ha l'AYRA 8?

L'AYRA 8 dispone di ingressi XLR bilanciati, jack 1/4" bilanciati/non bilanciati e RCA non bilanciati.

Come seleziono la tensione corretta per il mio paese?

Sul pannello posteriore, assicurati che l'interruttore di selezione della tensione sia impostato su 115V o 230V, corrispondente alla tua alimentazione di rete. Se necessario, contatta un centro assistenza autorizzato RCF per cambiare il fusibile e la tensione.

Qual è la sequenza di accensione corretta?

Accendi prima il mixer o la sorgente audio, poi accendi il monitor AYRA 8. Questo previene forti scoppi o danni. Imposta il controllo del volume al minimo prima di accendere.

Come regolo la risposta in alta frequenza?

Usa l'interruttore HF TRIM sul pannello posteriore. Impostazioni: -2 dB, -1 dB, 0 dB, +1 dB. Questo compensa l'acustica della stanza.

Posso usare cavi non bilanciati con l'ingresso XLR?

Sì, l'ingresso XLR accetta sia segnali bilanciati che non bilanciati. Per non bilanciato, collega il pin 1 a massa, il pin 2 al segnale e lascia il pin 3 aperto o cortocircuitato a massa secondo la prassi standard.

Qual è il livello massimo di pressione sonora?

L'AYRA 8 può produrre fino a 110 dB SPL. Proteggi sempre l'udito con tappi per le orecchie se esposto a livelli elevati.

Come devo pulire il monitor?

Usa un panno asciutto e morbido. Non usare mai solventi, alcol, benzene o altre sostanze volatili.

L'AYRA 8 è adatto per il monitoraggio in campo vicino?

Sì, l'AYRA 8 è progettato per un monitoraggio accurato in studio, incluse le posizioni in campo vicino, grazie alla sua direttività controllata e alla bassa distorsione.

Posso montare l'AYRA 8 su una parete o soffitto?

Sì, ma usa solo i punti di ancoraggio dedicati. Assicurati che la superficie di montaggio e l'hardware siano adatti al peso (12,5 kg). RCF consiglia l'installazione professionale.

Cosa devo fare se il monitor emette fumo o odori strani?

Spegni immediatamente l'alimentazione e scollega il cavo di alimentazione. Non tentare riparazioni; contatta un centro assistenza autorizzato RCF.

MANUALE UTENTE AYRA 8 RCF

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità.

2. ALIMENTAZIONE DIRETTA DA RETE

La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da a. costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o connessione dell'apparecchio con l'alimentazione inserita. Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette b. e che la tensione della vostra rete di alimentazione corrisponda a quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF. Questo è un apparecchio CLASSE I e deve essere connesso alla presa di rete con un c. collegamento alla terra di protezione. Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o d. schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità. Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi e. sono parti che possono essere utilizzate dall'utente.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio. Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.

2. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni. Contattare centri di assistenza autorizzati o personale altamente qualificato quando: l'apparecchio non funziona (o funziona in modo anomalo); - il cavo di alimentazione è danneggiato; - oggetti o liquidi sono entrati nell'apparecchio; - l'apparecchio ha subito forti urti. -

3. Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione.

4. Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione.

5. Non collegare a questo prodotto altri apparecchi e accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo. Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.), al quale è ancorato il prodotto e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

ATTENZIONE

IMPORTANTE

1. Sostegni e Carrelli. Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

2. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici del manuale d'uso per conoscere le massime pressioni sonore che i monitor da studio sono in grado di produrre.

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

Apparecchiature che producono campi elettromagnetici di forte intensità. -

Cavi di rete. -

Linee che alimentano altoparlanti. -

NOTE IMPORTANTI

PRECAUZIONI D'USO

• Collocare il prodotto lontano da fonti di calore e lasciare dello spazio libero intorno per garantire la circolazione dell'aria.
  Non sovraccaricare questo prodotto per lunghi periodi. -
  Non forzare mai gli organi di comando (tasti, manopole ecc.). -
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

NOTE IMPORTANTI

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

NOTE IMPORTANTI

DESCRIZIONE GENERALE

I diffusori AYRA sono ideali in ogni ambiente d'ascolto, da grandi o piccole sale di produzione allo studio di registrazione di casa. I prodotti AYRA garantiscono una riproduzione accurata e forniscono al tecnico del suono od al produttore lo strumento perfetto per ottenere il massimo delle performances. RCF possiede un forte pedigree nella progettazione di diffusori attivi. La tecnologia incorporata nella serie AYRA è il risultato di anni di esperienza, offrendo il massimo dell'integrazione fra trasduttori ed amplificatori.

AYRA è la scelta perfetta per le applicazioni dove l'accuratezza nella riproduzione del suono è cruciale. AYRA permette il perfetto bilanciamento del missaggio. Grazie ad un eccellente range dinamico, facile da controllare, è facile ottenere brillanti risultati. I monitor professionali AYRA sono la scelta perfetta per il recording, per gli studi radiotelevisivi e per le produzioni cinematografiche.

I trasduttori LF della serie AYRA sono progettati con cura per una riproduzione precisa e reale. Le bobine sono ottimizzate e dotate di una lunghezza ideale per riprodurre le frequenze più basse. Il design del cono, in materiale composito fibra di vetro con supporto aramidico, è la miglior scelta per rigidità, smorzamento e qualità nel tempo. Il magnete ad alta energia è stato accuratamente schermato per permettere il posizionamento in sicurezza dei diffusori in prossimità di computers e monitors video. Il tweeter a cupola morbida dei monitor AYRA è un progetto in neodimio ad alta energia dotato di fluido di raffreddamento, a bassissima distorione e caricato da un guida d'onda a direttività costante. I monitor professionali AYRA si distinguono per definizione e chiarezza delle alte frequenze.

ACCURATE MONITORING

ULTIMATE PERFORMANCE

PRECISION TRANSDUCERS

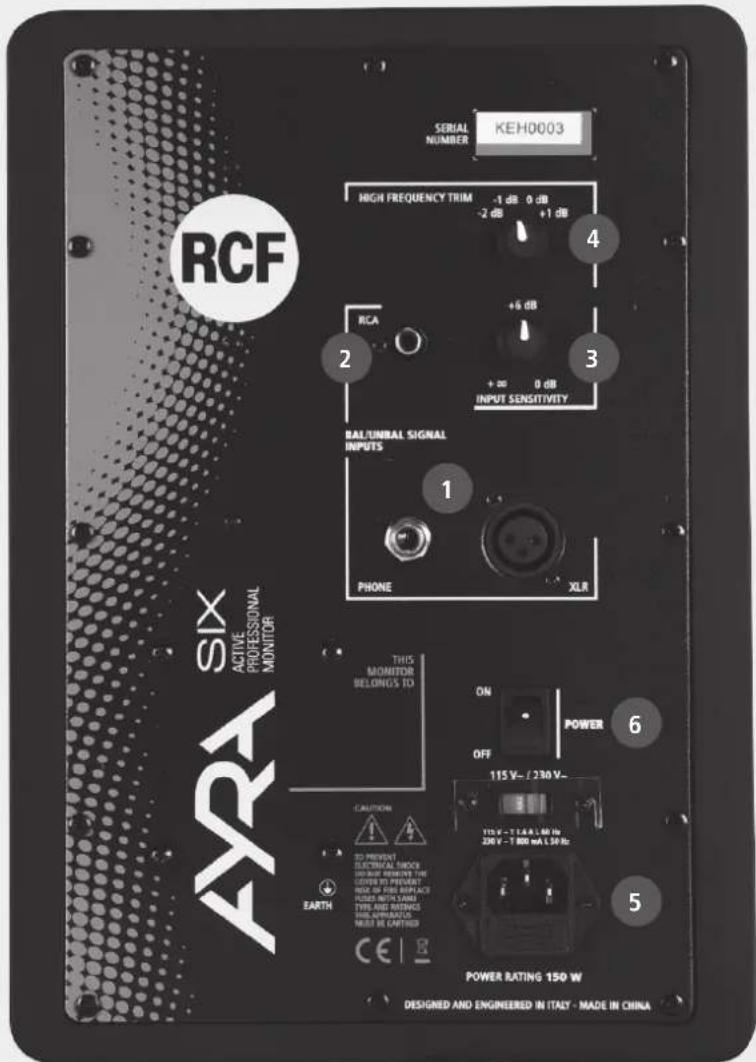

1 INGRESSI PHONE, XLR (BAL/UNBAL). Il sistema accetta connettori di ingresso PHONE o XLR. Questi ingressi bilanciati possono essere usati per collegare sorgenti audio bilanciate o sbilanciate a livello linea.
2. I GRESSO RCA (UNBAL). Il sistema accetta connettori di ingresso RCA. Questo ingresso può essere usato per collegare sorgenti audio sbilanciate a livello linea.
3 INPUT SENSITIVITY. Controlla la regolazione del volume.
4 GH FREQUENCY TRIM. Questo commutatore controlla il guadagno dell'amplificatore HF. Tramite questo controllo è possibile adeguare le risposta del diffusore alla risposta acustica di ogni specifico ambiente di ascolto.
5 DE AC IN-OUT SOCKET. Presa di connessione del cavo di alimentazione di rete.
60WER MAIN SWITCH. Interruttore di accensione del dispositivo.

Il connettore di ingresso XLR segue il seguente standard AES:

$$ \text { PIN } 1 = \text { TERRA (GROUND;SHIELD) } $$

$$ \text { PIN } 2 = \text { LATO CALDO(HOT; + ) } $$

$$ \text { PIN 3 } = \text { LATO FREDDO (COLD ; -) } $$

Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di corrente.

La prima cosa da fare quando montate il vostro impianto di amplificazione è assicurarvi che il selettore di tensione di alimentazione sia sulla posizione giusta, che per i paesi europei è 230 volt.

Salvo manomissioni il selettore sarà già sulla posizione relativa alla tensione corretta, ma un veloce controllo vi eviterà i fastidi causati dall'eventuale manomissione da parte di persone non autorizzate.

In caso sia necessario cambiare la tensione di alimentazione rivolgersi al proprio rivenditore o centro assistenza.

A questo punto potete inserire il connettore di alimentazione e il connettore di segnale, ma prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarà un mixer); è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato.

Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori in presenza di forti segnali in ingresso (evitando di causare danni al diffusore stesso ma soprattutto alle persone che vi si possono trovare davanti) e inoltre di far arrivare agli altoparlanti e al pubblico i fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo.

A questo punto potete accendere il diffusore e alzare il controllo di livello fino alla linea marcatrice presente sulla scala tra "0" e "MAX", per poi correggere successivamente il livello a seconda delle necessità.
