CDPX 5000 - Lavastoviglie CANDY - Manuale utente e istruzioni gratuiti

MANUALE UTENTE CDPX 5000 CANDY

IT Guida pratica all'uso

con l'acquisto di questo elettrodomestico Candy, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio.

Candy è lieta di proporLe questa nuova lavastoviglie, frutto di anni di ricerche e di esperienze maturate sul mercato, a contatto diretto con i Consumatori.

Lei ha scelto la qualità, la durata e le elevate prestazioni che questa lavastoviglie Le offre.

Candy Le propone inoltre una vasta gamma di elet- trodomestici:

lavatrici, lavastoviglie, lavasciuga, cucine, forni a microonde, forni e piani di cottura, frigoriferi e congelatori.

Chieda al Suo Rivenditore il catalogo completo dei prodotti Candy.

La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per il migliore utilizzo della lavastoviclie.

Conservi con cura questo libretto per ogni ulteriore consultazione.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, fino a 24 mesi decorrenti dalla data di consegna del bene. Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquistio (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Il Servizio di Assistenza Tecnica Autorizzato GIAS, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi che sono totalmente gratuiti.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 0392086811.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiamenti necessari; comunque qualora il Suo apparecchio presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel capitolo "Ricerca piccoli guasti".

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messo in contatto direttamente, con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.

Attenzione:

la chiamata è a pagamento. Il costo verrà comunicato, tramite messaggio vocale, dal Servizio Clienti dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it.

CANDYSICURPIU'

MATRICOLA DEL PRODOTTO. Dove si trova?

E' importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretututto i relativi costi.

INDICE

Descrizione dei comandi pag. 3

Dati tecnici pag. 3

Scelta dei programmi

e funzioni particolari pag. 4

Elenco dei programmi pag. 8

Waterblock pag. 10

Impianto di decalcificazione pag. 11

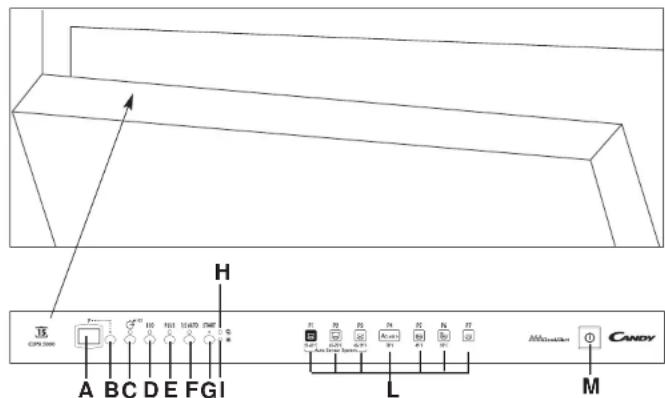

DESCRIZIONE DEI COMANDI

B Pulsante "SELEZIONE PROGRAMMI"

C Pulsante "PARTENZA DIFFERITA"

D Pulsante "ECO"

E Pulsante "PLUS"

F Pulsante "1/2 AUTO"

G Pulsante avvio programmi ("START")

L Descrizione programmi

M Tasto "AVVIO/ARRESTO"

DIMENSIONI:		con piano lavoro	senza piano lavoro
Altezza	cm	85	82
Profondità	cm	60	55,6
Larghezza	cm	60	59,8
Ingombro con porta aperta	cm	120	117

DATI TECNICI:

Coperti (EN 50242)	15
Capacità con pentole e piatti	9 persone
Pressione ammessa nell'impianto idraulico	Min. 0,08 - Max 0,8 MPa
Ampere fusibile	(vedere targhetta dati)
Potenza max assorbita	(vedere targhetta dati)
Tensione d'alimentazione	(vedere targhetta dati)

SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI

Impostazione dei programmi

■ Aprire lo sportello ed introdurre le stoviglie da lavare.

■ Premere il tasto "AVVIO/ARRESTO" ①.

■ Dopo aver premuto il tasto "AVVIO/ARRESTO", nel display verrà visualizzato il programma "consigliato" (preimpostato dalla fabbrica ed ideale per l'uso quotidiano a pieno carico) oppure quello che è stato utilizzato per almeno 3 volte consecutive.

IMPORTANTE

La lavastoviglie dispone di due utilis- sime funzioni:

- il programma "consigliato"(P1) per una selezione più rapida e sicura;

- la funzione "auto-apprendimento", grazie alla quale viene memorizzato il programma utilizzato per almeno 3 volte consecutive, consentendo a chi utilizza sempre lo stesso ciclo di lavaggio, di non dover ripetere ogni volta la programmazione e quindi, di risparmiare tempo.

■ Se si desidera selezionare un'opzione, premere il pulsante corrispondente (il LED si illuminerà).

I tasti opzione vanno premuti PRIMA della partenza del programma, affinché l'opzione sia accettata.

■ Se si desidera scegliere un altro programma, è necessario premere il pulsante "SELEZIONE PROGRAMMI" ("P").

■ Quando sul display compare il simbolo del programma desiderato, premere il pulsante "START". Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h] (1 ora) / [25] (25 minuti)].

■ Chiudere lo sportello (dopo un segnale acustico, se non disattivato, il programma si avvierà automaticamente).

Programmi "AUTOMATICI"

Auto Sensor System

La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei programmi "AUTOMATICI" (vedi elenco programmi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle stoviglie. Il grado di torbidità dell'acqua è infatti correlato alla quantità di sporco presente sulle stoviglie. In questo modo viene garantita il miglior lavaggio, ottimizzando i consumi d'acqua e di energia.

Interruzione di un programma

Sconsigliamo l'apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rimanente alla fine del ciclo.

Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto (se necessario, la macchina effettuerà prima un breve programma anti-shock termico).

ATTENZIONE!

Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, viene attivato un segnale acustico per avvisare che il ciclo non è ancora terminato.

Modifica di un programma in corso

Se si vuole cambiare o annullare un pro- gramma già in corso, procedere nel seguente modo:

■ Aprire lo sportello.
■ Tenere premuto per almeno 5 secondi il pulsante "START" (il programma in corso verrà annullato).
■ A questo punto sarà possibile impostare un nuovo programma.

IMPORTANTE

Nel caso in cui, tenendo premuto il pulsante "START", sul display compaia la scritta "00" lampeggiante, il sistema segnala che c'è dell'acqua nella macchina. Chiuere lo sportello per permettere alla lavastoviglie di scaricare l'acqua ed attendere il segnale acustico, dopo il quale è possibile impostare un nuovo programma.

ATTENZIONE!

Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Nel caso d'interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l'alimentazione elettrica (se necessario, la macchina effettuerà prima un breve programma anti-shock termico).

Fine del programma

La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Sarà quindi possibile prelevare le stoviglie appena lavate e spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio.

Pulsanti opzione

IMPORTANTE

Le opzioni eventualmente scelte DEVONO essere attivate o disattivate, PRIMA di premere il pulsante "START".

Pulsante "ECO"

IL pulsante "ECO" consente un risparmio di tempo, e di energia di oltre il 20%, riducendo il riscaldamento finale dell'acqua ed i tempi d'asciugatura, durante l'ultimo risciacquo.

E' consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate.

Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell'aria nella lavastoviglie.

Pulsante "PLUS"

Premendo questo pulsante si aumenta l'intensità del ciclo scelto, aggiungendo un risciacquo e, dove previsto, aumentando la temperatura dell'acqua nella fase di lavaggio. Il pulsante "PLUS" permette di aggredire con maggior forza gli sporchi difficili, garantendo sempre i migliori risultati.

E' consigliato per stoviglie molto sporche o quando, non effettuando subito il lavaggio, lo sporco è diventato secco.

Pulsante "1/2 AUTO"

Per meglio adattarsi alle vostre esigenze, oltre alla normale funzione di lavaggio delle stoviglie a pieno carico, grazie al pulsante "1/2 AUTO", questa lavastoviglie vi permette di lavare una quantità ridotta di stoviglie, riponendole liberamente, in parte nel cesto superiore ed in parte in quello inferiore. Grazie a questa funzione, la lavastoviglie riduce automaticamente i consumi d'acqua e d'energia.

Per il lavaggio dosare il detersivo in quantità ridotta rispetto a quella consigliata per il lavaggio normale.

Pulsante "PARTENZA DIFFERITA" 1·23

Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore.

Per impostare la partenza ritardata procedere nel seguente modo:

■ Premere il pulsante "PARTENZA DIFFERITA" (sul display verrà visualizzata la scritta"00").
■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23).
■ Per avviare il conteggio, premere il pulsante "START". Alla fine del conteggio, il programma partirà automaticamente.

Se si desidera vedere il programma impostato, premere il pulsante "SELEZIONE PROGRAMMI".

Se si desidera annullare la partenza ritar- data procedere nel seguente modo:

■ Tenere premuto per almeno 5 secondi il pulsante "START".
A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PROGRAMMI".

Esclusione suoneria

La funzione del segnalatore acustico può essere disattivata nel seguente modo:

■ A lavastoviglie spenta, mantenere premuto per qualche istante il pulsante "SELEZIONE PROGRAMMI" e contemporaneamente premere il tasto "AVVIO/ARRESTO".
■ Sul display apparirà la scritta "b1" che sta ad indicare che la suoneria è attivata.
■ Premere nuovamente il pulsante "SELEZIONE PROGRAMMI" (apparirà la scritta "b0" che sta ad indicare che la suoneria è disattivata).
■ Attendere il segnale acustico che indicherà che l'impostazione è stata memorizzata.
■ Per riattivare la suoneria, seguire la stessa procedura (la scritta "b1" mostrata sul display, starà ad indicare che la suoneria è stata attivata).

ATTENZIONE!

Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

La lavastoviglie è in grado di segnalare una serie di anomalie visualizzate sul display. SEGNALAZIONE AUTOMATICA DI ANOMALIE

ANOMALIA CAUSA RIMEDIO
Sul display compare E2 accompagnato da un breve segnale acustico.	Mancanza acqua (rubinetto dell'acqua chiuso).	Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo.
Sul display compare E3 accompagnato da un breve segnale acustico.	La macchina non riesce a scaricare l'acqua dalla vasca.	Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.
Sul display compare E4 accompagnato da un breve segnale acustico.	Perdita di acqua.	Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.
Sul display compare E5 accompagnato da un breve segnale acustico.	Guasto al controllo elettronico della temperatura.	E' necessario rivolgersi al Servizio Assistenza Tecnica.
Sul display compare E6 accompagnato da un breve segnale acustico.	Guasto al controllo elettronico.	E' necessario rivolgersi al Servizio Assistenza Tecnica.
Sul display compare E8 o Ei accompagnati da un breve segnale acustico.	L'elemento riscaldante dell'acqua non funziona correttamente o piastra filtro intasata.	Pulire piastra filtro.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica.

ELENCO DEI PROGRAMMI

Lavaggio con prelavaggio

Nel caso si imposti il programma INTENSIVO, occorre aggiungere una seconda dose di detersivo, circa 20 grammi (1 cucchiaio da tavola) direttamente nella lavastoviglie.

Per il programma CLASSE À 1h, aggiungere 5 grammi.

Simbolo

Descrizione

Operazioni da compiere				Svolgimento del Programma					Durata media in Minuti	Funzioni Facoltative
Dottosivo prelavaggio	Detersivo lavaggio	Pulizia filtro e piasta	Controllo scorta brillantante	Controllo scorta sale	Prelavaggio caido	Prelavaggio frodeo	Lavaggio	Primo risciacquo freddo	Secondo risciacquo freddo	Risciacquo caido con brillantante

P155-65°C	UNIVERSALE	*Auto Sensor System	(PROGRAMMA “CONSIGLIATO”)Adatto al lavaggio di stoviglie e pentole normalmente sporche.
P265-75°C	INTENSIVO		Adatto al lavaggio di pentole e di tutte le altre stoviglie particolarmente sporche.
P345-55°C	DELICATO		Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole.
P4ACLASSTh70°C	CLASSE A 1 h		Adatto al lavaggio quotidiano, subito dopo l'uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).- CLASSE A DI LAVAGGIO -
P5ECO45°C	ECO - BIO		Adatto al lavaggio di stoviglie e pentole normalmente sporche, utilizzando detersivi contenenti enzimi.Programma normalizzato EN 50242.
P6R3250°C	RAPIDO 32’		Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 coperti.
P7	AMMOLLO		Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.

★ / (○) = LO SVOLGIMENTO DEI PROGRAMMI "AUTOMATICI" (Auto Sensor System) VIENE OTTIMIZZATO, GRAZIE ALL' INTERVENTO DEL SENSORE DI SPORCO CHE ADATTA I PARAMETRI DI LAVAGGIO IN FUNZIONE DEL GRADO DI SPORCO DELLE STOVIGLIE.

●●

●

(○)

55°C/65°C

(○)

○

80/100

SI

SI

SI

SI

●

●●

○

65°C/75°C

○

(○)

○

110/125

SI

SI

N.D

SI

●●

●

(○)

45°C/55°C

(○)

○

70/85

SI

SI

N.D

SI

●●●

○●

70°C

●

○

60

SI

SI

SI

SI

●●●

●

45°C

●

○

SI

SI

SI

SI

●●

●

50°C

○

32

SI

N.D

N.D

N.D

●

○

5

SI

N.D

N.D

N.D

**CON ACQUA CALDA IL TEMPO RESIDUO AL TERMINE DEL PROGRAMMA SI AGGIORNA AUTOMATICAMENTE DURANTE LO SVOLGIMENTO DELLO STESSO.
N.D.= OPZIONE NON DISPONIBILE

WATERBLOCK

Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio, in particolare quando in casa non c'è nessuno. Infatti, il «Waterblock» intercetta eventuali perdite d'acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o a scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell'acqua.

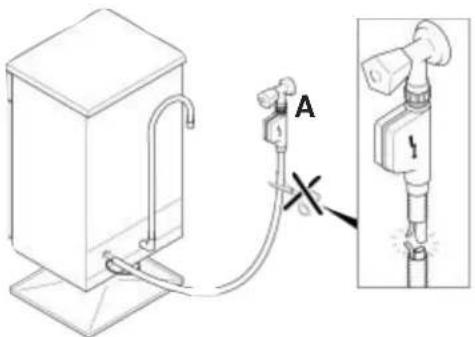

Come funziona

Il fondo posto sotto l'elettrodomestico raccoglie eventuali perdite d'acqua che, tramite un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all'acqua di fuoriuscire anche con il rubinetto aperto.

Se la scatola che contiene parti elettriche viene danneggiata, togliere immediatamente la presa di collegamento alla rete elettrica.

Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura "1". Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione.

Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

Questa lavastoviglie è anche dotata di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca automaticamente l'afflusso e/o ne scarica la quantità in eccesso.

IMPIANTO DI DECALCIFICA- ZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si depositano sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua.

La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie.

Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione del decalcificatore con programmatore elettronico

Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50° dH (gradi tedeschi) tramite 8 livelli di regolazione.

I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.

* La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza.

A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcificazione nel seguente modo:

1. Mantenere premuto il pulsante "PARTENZA/DIFFERITA" e contemporaneamente inserire il tasto "AVVIO/ARRESTO" ①.

Sul display apparirà il valore di riferimento "d4" impostato dalla fabbrica.

1. Per cambiare l'impostazione, premere il pulsante "PARTENZA/DIFFERITA" (con ogni pressione sul pulsante il valore aumenta di un grado).

Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d1".

1. Alla comparsa del valore desiderato attendere il segnale acustico: a questo punto il valore impostato è stato memorizzato.

Livello	Durezza dell'acqua	Durezza dell'acqua	Uso sale rigenerante	Regolazione di decalcificazione
	°fH (gradi francesi)	°dH (gradi tedeschi)
0	0-5	0-3	NO	d1
1	6-10	4-6	SI	d1
2	11-20	7-11	SI	d2
3	21-30	12-16	SI	d3
*4	31-40	17-22	SI	d4
5	41-50	23-27	SI	d5
6	51-60	28-33	SI	d6
7	61-90	34-50	SI	d7

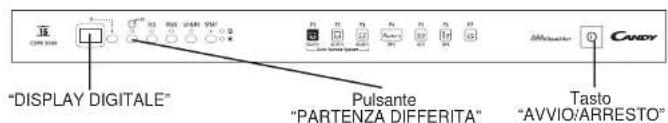

"DISPLAY DIGITALE" Pulsante "PARTENZA DIFFERITA" Tasto "AVVIO'ARRESTO"

Congratulations!

La Ditta costrutrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il dittto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
