Tipo	Lavatrice a libera installazione
Marca	Indesit
Modello	WIXL 105 (EU)
Dimensioni (L x A x P)	59.5 cm x 85 cm x 52.5 cm
Capacità	1 - 6 kg
Velocità di centrifuga	Fino a 1000 giri/min (regolabile)
Pressione dell'acqua	0.05 - 1 MPa (0.5 - 10 bar)
Potenza elettrica	Fare riferimento alla targa dati tecnici
Consumo energetico (cotone 60°C carico pieno)	Circa 1,02 kWh (basato su ciclo standard)
Consumo idrico (cotone 60°C carico pieno)	Circa 52 L
Numero di programmi	13 programmi di lavaggio + programmi parziali (risciacquo, centrifuga, scarico)
Programmi speciali	Daily 30 min, Sport, Lana, Sete, Time 4 You
Funzioni	Timer di partenza ritardata (fino a 9h), Smacchiatura, Stiro facile, Risciacquo extra
Impostazioni temperatura	Freddo a 90°C
Dispenser detersivo	3 scomparti (prelavaggio, lavaggio principale, ammorbidente) + scomparto candeggio
Display	Indicatori LED per fase del ciclo, ritardo, blocco porta
Blocco porta	Blocco elettronico con indicatore LED
Livello di rumore (lavaggio/centrifuga)	Circa 62 dB / 78 dB (tipico per la classe)
Peso (circa)	66 kg
Installazione	A libera installazione, piedini di livellamento, richiede allacciamento acqua e scarico
Caratteristiche di sicurezza	Blocco bambini (implicito tramite blocco porta), protezione da traboccamento, antivibrazione
Manutenzione	Pulire il cassetto del detersivo, pulire il filtro della pompa, controllare il tubo di carico ogni anno
Conformità	EU Directives 73/23/CEE, 89/336/CEE, 2002/96/CE

Domande frequenti - WIXL 105 (EU) INDESIT

Come avviare un ciclo di lavaggio sulla Indesit WIXL 105?

Premere il pulsante ON/OFF, caricare la biancheria, chiudere lo sportello, ruotare la manopola PROGRAMMI sul ciclo desiderato, impostare temperatura e velocità di centrifuga tramite le manopole, aggiungere il detersivo, quindi premere il pulsante START/RESET per iniziare.

Cosa indica il LED ON-OFF/BLOCCAPORTA?

Quando il LED è acceso, lo sportello è bloccato e non può essere aperto. Attendere che lampeggi prima di aprire. Un lampeggio rapido di questo LED insieme a un altro LED indica un errore (vedere la risoluzione dei problemi).

Come pulire il dispenser del detersivo?

Estrarre il cassetto del detersivo, lavarlo sotto acqua corrente e rimontarlo. Pulire frequentemente per prevenire ostruzioni.

Come pulire il filtro della pompa?

Scollegare la macchina. Usare un cacciavite per rimuovere il pannello frontale inferiore, svitare il coperchio del filtro in senso antiorario, pulire eventuali detriti (monete, bottoni), quindi riavvitare e rimontare il pannello.

Quali programmi sono disponibili per la lana?

Utilizzare il programma 6 (Lana) a 40°C con un carico massimo di 1,5 kg. Si consiglia un detersivo specifico per lana.

Come posso ritardare l'avvio di un ciclo di lavaggio?

Selezionare il programma, quindi premere ripetutamente il pulsante Timer di partenza ritardata fino a quando il ritardo desiderato (fino a 9 ore) viene visualizzato dai LED. Premere START/RESET per confermare. Il ritardo può essere solo diminuito dopo l'avvio.

La mia lavatrice vibra molto durante la centrifuga. Cosa devo fare?

Assicurarsi che la macchina sia in piano (regolare i piedini anteriori), che non tocchi pareti o mobili e che le viti di trasporto siano state rimosse. Controllare anche che il carico sia bilanciato.

Posso usare la candeggina nella Indesit WIXL 105?

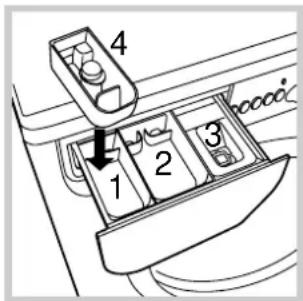

Sì. Utilizzare lo scomparto extra per candeggio (scomparto 4) e attivare la funzione Smacchiatura. Non superare il livello 'max'.

La lavatrice non scarica o non centrifuga. Cosa potrebbe essere sbagliato?

Verificare che il tubo di scarico non sia piegato o ostruito e che il programma consenta lo scarico (alcuni cicli come Stiro facile richiedono di premere START/RESET per terminare). Pulire anche il filtro della pompa.

Come ottenere ricambi o assistenza?

Contattare un centro assistenza autorizzato Indesit. Tenere pronti il modello (WIXL 105) e il numero di serie (dalla targa dati posteriore). Utilizzare il numero di telefono sul certificato di garanzia.

MANUALE UTENTE WIXL 105 (EU) INDESIT

Collegamenti idraulici ed elettrici, 2-3

Primo ciclo di lavaggio, 3

Dati tecnici, 3

Descrizione della lavabiancheria, 4-5

Pannello di controllo, 4

Spie, 5

Avvio e Programmi, 6

In breve: avviare un programma, 6

Tabella dei programmi, 6

Personalizzazioni, 7

Impostare la temperatura, 7

Impostare la centrifuga, 7

Funzioni, 7

Detersivi e biancheria, 8

Cassetto dei detersivi, 8

Ciclo candeggio, 8

Preparare la biancheria, 8

Capi particolari, 8

Precauzioni e consigli, 9

Sicurezza generale, 9

Smaltimento, 9

Risparmiare e rispettare l'ambiente, 9

Manutenzione e cura, 10

Escludere acqua e corrente elettrica, 10

Pulire la lavabiancheria, 10

Pulire il cassetto dei detersivi, 10

Curare oblò e cestello, 10

Pulire la pompa, 10

Controllare il tubo di alimentazione dell'acqua, 10

Anomalie e rimedi, 11

Assistenza, 12

Assistenza Attiva 7 giorni su 7, 12

indesit

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

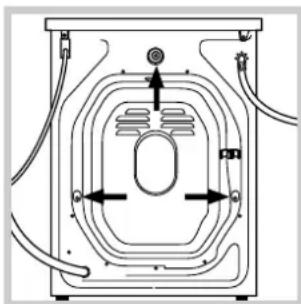

1. Rimuovere le 3 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

La vostra macchina potrà essere rumorosa se i due piedini anteriori non sono stati regolati correttamente.

1. Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

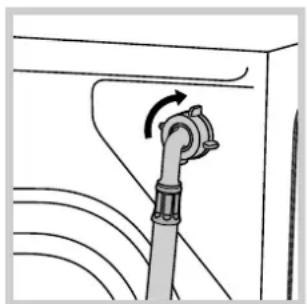

Collegamento del tubo di alimentazione dell'acqua

1. Inserire la guarnizione A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

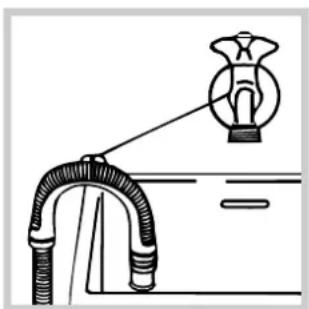

Collegamento del tubo di scarico

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio.

Dati tecnici
Modello	WIXL 105
Dimensioni	larghezza cm 59,5altezza cm 85profondità cm 52,5
Capacità	da 1 a 6 kg
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 46 litri
Velocità di centrifuga	sino a 1000 giri al minuto
Programmi di controllo secondo la norma EN 60456	programma 2; temperatura 60°C; effettuato con 6 kg di carico.
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 2002/96/CE

Descrizione della lavabiancheria

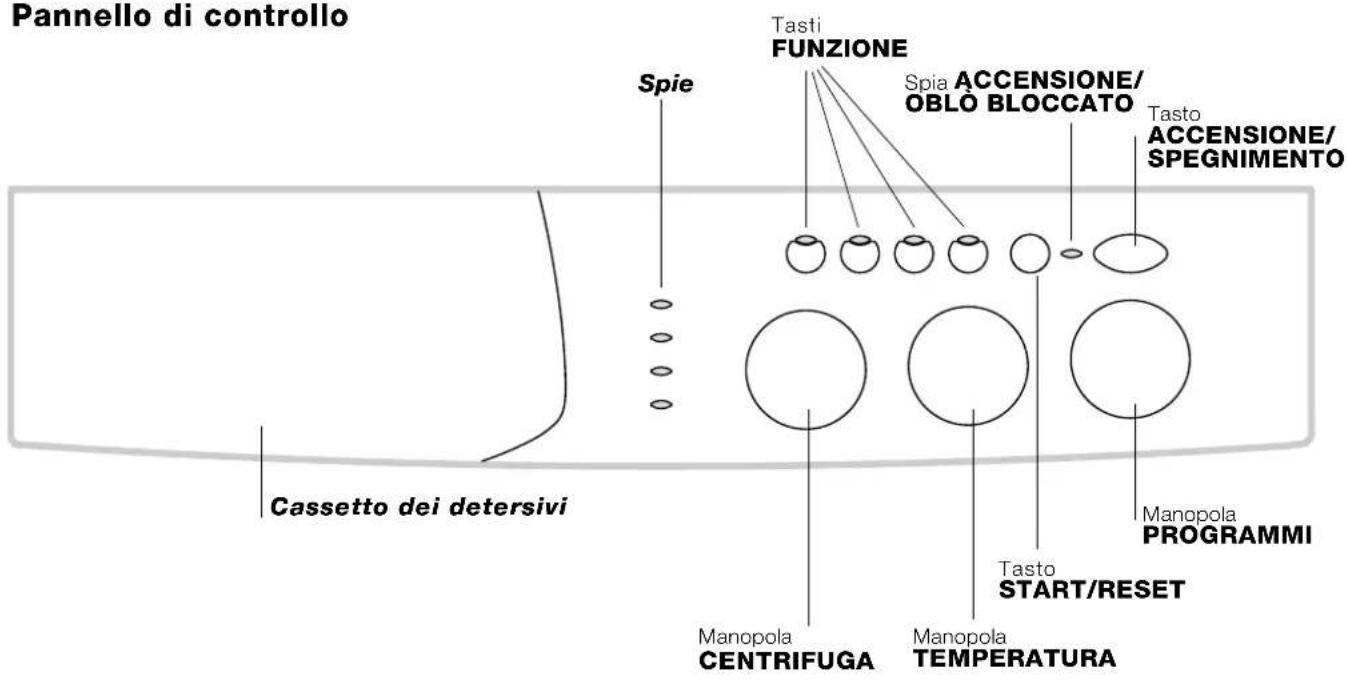

Pannello di controllo

Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 8).

Spie per seguire lo stato di avanzamento del programma di lavaggio.

Se è stata impostata la funzione Delay Timer, indicheranno il tempo mancante all'avvio del programma (vedi pag. 5).

Manopola CENTRIFUGA per impostare la centrifuga o escluderla (vedi pag. 7).

Tasti FUNZIONE per selezionare le funzioni disponibili. Il tasto relativo alla funzione selezionata rimarrà acceso.

Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo (vedi pag. 7).

Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato.

Spia ACCENSIONE/OBLÒ BLOCCATO per capire se la lavabiancheria è accesa e se l'oblò è apribile (vedi pag. 5).

Tasto ACCENSIONE/SPEGNIMENTO per accendere e spegnere la lavabiancheria.

Manopola PROGRAMMI per impostare i programmi (vedi pag. 6).

Durante il programma la manopola resta ferma.

Spie

Le spie forniscono informazioni importanti.

Ecco che cosa dicono:

Ritardo impostato:

Se è stata attivata la funzione Delay Timer (vedi pag. 7), dopo avere avviato il programma, inizierà a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrà inizio il programma impostato.

Fase in corso:

Durante il ciclo di lavaggio le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:

Nota: durante la fase di scarico si illuminerà la spia relativa alla fase Centrifuga.

Tasti funzione

I TASTI FUNZIONE fungono anche da spie. Selezionando una funzione il relativo tasto si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato il tasto lampeggerà e la funzione non verrà attivata.

Nel caso venga impostata una funzione incompatibile con un'altra precedentemente selezionata rimarrà attiva solo l'ultima scelta.

La spia accesa indica che l'oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprire l'oblò.

! Il lampeggio veloce della spia ACCENSIONE/OBLÒ BLOCCATO contemporaneo a quello di almeno un'altra spia segnala un'anomalia (vedi pag. 11).

In breve: avviare un programma

1. Accendere la lavabiancheria premendo il tasto (I). Tutte le spie si accenderanno per qualche secondo, poi si spengono e la spia ACCENSIONE/OBLÒ BLOCCATO inizierà a lampeggiare.
2. Caricare la biancheria e chiudere l'oblò.
3. Impostare con la manopola PROGRAMMI il programma desiderato.
4. Impostare la temperatura di lavaggio (vedi pag. 7).

Tabella dei programmi

1. Impostare la velocità di centrifuga (vedi pag. 7).
2. Versare detersivo e additivi (vedi pag. 8).
3. Avviare il programma premendo il tasto START/RESET. Per annullare il ciclo impostato premere il tasto START/RESET per 2 secondi.
4. Al termine del programma la spia ACCENSIONE/OBLÒ BLOCCATO lampeggerà indicando che l'oblò è apribile. Estrarre la biancheria e lasciare l'oblò socchiuso per far asciugare il cestello. Spegnere la lavabiancheria premendo il tasto (1).

Natura dei tessuti e dello sporco	Programmi	Temperatura	Detersivo		Ammorbidente	Opzione Antimacchia / Candeggina	Durata del ciclo (minuti)	Descrizione del ciclo di lavaggio
			prelav.	lavag.

Standard

CotoneBianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	1	90°C •	• •				135	Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale
CotoneBianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	2	90°C •	•			Delicata / Tradizionale	125	Lavaggio, risciacqui, centrifughe intermedie e finale
CotoneBianchi e colorati resistenti molto sporchi	2	60°C •	•			Delicata / Tradizionale	160	Lavaggio, risciacqui, centrifughe intermedie e finale
CotoneBianchi e colorati delicati molto sporchi	2	40°C •	•			Delicata / Tradizionale	105	Lavaggio, risciacqui, centrifughe intermedie e finale
CotoneBianchi poco sporchi e colori delicati (camice, maglie, ecc.)	3	40°C •	•			Delicata / Tradizionale	70	Lavaggio, risciacqui, centrifughe intermedie e finale
Sintetici: Colorresistentimolto sporchi (biancheria per neonati, ecc.)	4	60°C •	• Delicata				75	Lavaggio, risciacqui, antipiega o centrifuga delicata
Sintetici: Colorresistentimolto sporchi (biancheria per neonati, ecc.)	4	40°C •	• Delicata				60	Lavaggio, risciacqui, antipiega o centrifuga delicata
Sintetici: Colori delicati (biancheria di tutti i tipi leggermente sporca)	5	40°C •	• Delicata				60	Lavaggio, risciacqui, antipiega o centrifuga delicata
Lana	6	40°C •	•				50	Lavaggio, risciacqui, antipiega o centrifuga delicata
Tessuti molto delicati (tende, seta, viscosa, ecc.)	7	30°C •	•				45	Lavaggio, risciacqui, antipiega o scarico

Time 4 you

CotoneBianchi e colorati resistenti molto sporchi	8	60°C •	•				60	Lavaggio, risciacqui,centrifughe intermedie e finale
CotoneBianchi poco sporchi e colori delicati (camice, maglie, ecc.)	9	40°C •	•				50	Lavaggio, risciacqui,centrifughe intermedie e finale
Sintetici: Colori delicati (biancheria di tutti i tipi leggermente sporca)	10	40°C		•	•		40	Lavaggio, risciacqui,centrifuga delicata
Sintetici: Colori delicati (biancheria di tutti i tipi leggermente sporca)	11	30°C •	• 30					Lavaggio, risciacqui,e centrifuga delicata

Sport

Scarpe sportive(MAX. 2 paia)	12	30°C		•	•	50		Lavaggio a fredd(senza detersivo), lavaggio, risciacqui e centrifuga delicata
Tessuti per abbigliamento sportivo (Tute, calzoncini, ecc.)	13	30°C •	• 60					Lavaggio, risciacqui, centrifughe intermedie e finale

PROGRAMMI PARZIALI

Risciacquo					•	Delicata / Tradizionale		Risciacqui e centrifuga
Centrifuga								Scarico e centrifuga
Scarico								Scarico

Note

-Per i programmi 8 e 9 è consigliabile non superare un carico di biancheria di 3,5 kg.
-Per il programma 13 è consigliabile non superare un carico di biancheria di 2 kg.
-Per la descrizione dell'antipiega: vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valore indicativo.

Programma speciale

Refresh (programma 11 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (11 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 6).

La temperatura si può ridurre sino al lavaggio a freddo ( ✉).

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.

Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone	1000 giri al minuto
Sintetici	800 giri al minuto
Lana	600 giri al minuto
Seta	no

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo Ⓞ.

La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni programma.

Nota: Per evitare vibrazioni eccessive prima di ogni centrifuga la macchina distribuisce il carico in modo uniforme, questo avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio.

Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga.

Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti.

Funzioni

Le varie funzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;
2. l'accensione del tasto relativo segnala che la funzione è attiva.

Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.

Funzioni Effetto Note per l'uso			Attiva con i programmi:
[KSTH]Delay Timer	Ritarda l'avvio della macchina sino a 9 ore.	Premere più volte il tasto fino a far accendere la spia relativa al ritardo desiderato.Alla quinta pressione del tasto la funzione si disattiverà.N.B.: Una volta premuto il tasto Start/Reset, si può modificare il valore del ritardo solo diminuendolo.	Tutti
Antimac-chia	Ciclo di candeggio adatto a eliminare le macchie più resistenti.	Ricordarsi di versare la candeggina nella vaschetta aggiuntiva 4 (vedi pag. 8).Non è compatibile con l'opzione STIRA MENO.	2, 3, 4, 5,Risciacquo.
Stira meno	Riduce le pieghe sui tessuti, agevolando la stiratura.	Impostando questa funzione, i programmi 4, 5, 6, 7 si interromperanno con il bucato in ammollo (Antipiega) e la spia della fase Risciacquo lampeggerà:- per completare il ciclo premere il tasto START/RESET;- per effettuare solo lo scarico posizionare la manopola sul simbolo relativo e premere il tasto START/RESET.Non è compatibile con l'opzione ANTIMACCHIA.	3, 4, 5, 6, 7,8, 9, 10,Risciacquo.
[0H67]Extra Risciacquo	Aumenta l'efficacia del risciacquo.	E' consigliata con lavabiancheria a pieno carico o con dosi elevate di detersivo.	1, 2, 3, 4,5, 8, 9,10,12, 13Risciacquo.

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquina-re l'ambiente.

Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire dalla griglia.

vaschetta aggiuntiva 4: Candeggina

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Ciclo candeggio

! La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana.

Inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura).

Per effettuare solo il candeggio versare la candeggina nella vaschetta aggiuntiva 4, impostare il programma Risciacquo 🚗 e attivare la funzione Antimacchia (vedi pag. 7).

Per candeggiare durante il lavaggio versare il detersivo e gli additivi, impostare il programma desiderato e attivare la funzione Antimacchia (vedi pag. 7).

L'utilizzo della vaschetta aggiuntiva 4 esclude il prelavaggio.

Preparare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il simbolo sull'etichetta.
• i colori: separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta:
  Tessuti resistenti: max 6 kg
  Tessuti sintetici: max 2,5 kg
  Tessuti delicati: max 2 kg
  Lana: max 1,5 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particolari

Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 7 che esclude in automatico la centrifuga.

Piumini e giacche a vento: se l'imbottitura è d'oca o d'anatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata.

Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1,5 kg di carico.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.

- Non toccare l'acqua di scarico, che può raggiungere temperature elevate.

- Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.

- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

- Controllare sempre che i bambini non si avvicinino alla macchina in funzione.

- Durante il lavaggio l'oblò tende a scaldarsi.

- Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.

- Prima di introdurre la biancheria controlla che il cestello sia vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti

separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Tecnologia a servizio dell'ambiente

Se nell'oblò si vede poca acqua è perché con la nuova tecnologia Indesit basta meno della metà dell'acqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare l'ambiente.

Risparmiare detersivo, acqua, energia e tempo

• Per non sprecare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.
• Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Delay Timer (vedi pag. 7) aiuta molto a organizzare i lavaggi in tal senso.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura).

Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare oblò e cestello

- Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura);

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuratamente l'interno;

3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisse spaccature.

! Non utilizzare mai tubi già usati.

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all'Assistenza (vedi pag. 12), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua.

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

La spia ACCENSIONE/OBLÒ BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno un'altra spia.

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
• In casa non c'è corrente.

• L'oblò non è ben chiuso

- Il tasto Ⓐ non è stato premuto.

- Il tasto START/RESET non è stato premuto.

- Il rubinetto dell'acqua non è aperto.

- Si è impostato un ritardo sull'ora di avvio (Delay Timer, vedi pag. 7).

- Il tubo di alimentazione dell'acqua non è collegato al rubinetto.

- Il tubo è piegato.

- Il rubinetto dell'acqua non è aperto.

• In casa manca l'acqua.

- Non c'è sufficiente pressione.

- Il tasto START/RESET non è stato premuto.

- Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 3).

- L'estremità del tubo di scarico è immersa nell'acqua (vedi pag. 3).

- Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

- Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 6).

- È attiva la funzione Stira meno: per completare il programma premere il tasto START/RESET (vedi pag. 7).

- Il tubo di scarico è piegato (vedi pag. 3).

- La conduttura di scarico è ostruita.

- Le viti di bloccaggio del gruppo oscillante non sono state rimosse al momento dell'installazione. Rimuovere le viti (vedi pag. 2).

- La lavabiancheria non è in piano (vedi pag. 2).

- La lavabiancheria è stretta tra mobili e muro (vedi pag. 2).

- Il tubo di alimentazione dell'acqua non è ben avvitato (vedi pag. 2).

- Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 10).

- Il tubo di scarico non è fissato bene (vedi pag. 3).

- Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.

Se l'anomalia persiste, chiamare l'Assistenza.

- Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

- Il dosaggio è stato eccessivo.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi pag. 11);
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato;

! In caso di errata installazione o uso non corretto potrete essere chiamati al pagamento dell'intervento. !Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199 ^* . Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

English

Contents

GB

Installation, 14-15
