Contemporary RA-AX0003B - Orologio da polso ORIENT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio
Marca	ORIENT
Modello	Contemporary RA-AX0003B
Tipo di movimento	Meccanico a carica automatica (con meccanismo di carica manuale)
Numero del calibro	AX (basato sul numero del modello)
Numero di rubini	22 rubini
Vibrazioni	21.600 vibrazioni all'ora
Precisione giornaliera	da +25 secondi a -15 secondi
Riserva di carica	Almeno 40 ore
Resistenza all'acqua	Resistente all'acqua per la vita quotidiana (3 bar / 30 metri) - adatto per lavaggio del viso, pioggia, ecc.
Tipo di corona	Corona a pressione/estrazione (standard)
Calendario	Indicazione del giorno e della data
Arresto della lancetta dei secondi	Sì (funzione di stop)
Protezione dagli urti	Cuscinetti antiurto per bilanciere e spirale
Luminoso	Luce luminescente su lancette e quadrante (accumula luce, nessun materiale radioattivo)
Funzioni	Ora (ore, minuti, secondi), giorno, data
Manutenzione	Evitare forti urti, magnetismo, temperature estreme, sostanze chimiche; asciugare con un panno asciutto in caso di bagnato
Precauzioni di sicurezza	Tenere le piccole parti lontano dalla portata dei bambini; smettere di indossare in caso di irritazione cutanea
Caratteristiche aggiuntive	Carica automatica e manuale; anello indicatore rotante (su alcuni modelli)
Note d'uso	Indossare almeno 8 ore al giorno per una precisione ottimale; evitare di impostare il calendario tra le 22:00 e le 2:00
Documentazione	Manuale utente disponibile in più lingue (inglese, tedesco, spagnolo, francese, ecc.)

Domande frequenti - Contemporary RA-AX0003B ORIENT

Come imposto l'ora sul mio ORIENT Contemporary RA-AX0003B?

Tirare la corona fino al secondo scatto quando la lancetta dei secondi è a ore 12 (la lancetta dei secondi si ferma). Ruotare la corona in senso antiorario per impostare l'ora corrente. Per gli orologi con calendario, assicurarsi di impostare correttamente AM/PM (la data cambia a mezzanotte). Quindi riportare la corona nella posizione normale.

Come imposto la data e il giorno della settimana?

Per la data: tirare la corona fino al primo scatto e ruotarla in senso antiorario. Per il giorno della settimana: tirare al primo scatto e ruotare in senso orario. Evitare di impostare il calendario tra le 22:00 e le 2:00 per evitare danni. Dopo l'impostazione, riportare la corona nella posizione normale.

Come carico manualmente l'orologio?

Questo orologio è automatico ma può anche essere caricato manualmente. Ruotare la corona in senso orario nella posizione normale (premuta verso l'interno) per caricare la molla principale. Circa 20-30 giri dovrebbero caricarlo completamente. In alternativa, oscillare l'orologio avanti e indietro dieci o più volte per avviarlo.

Qual è la resistenza all'acqua di questo orologio?

Questo orologio è resistente all'acqua per la vita quotidiana (3 bar / 30 metri). Può sopportare spruzzi come il lavaggio del viso e la pioggia, ma non deve essere immerso in acqua, utilizzato per nuotare o fare immersioni. Tenere la corona premuta verso l'interno ed evitare di azionarla quando è bagnata.

Posso indossare questo orologio durante lo sport o l'esercizio fisico intenso?

Evitare di indossare l'orologio durante sport faticosi o attività che comportano forti urti, come l'uso di un martello pneumatico o la guida di una moto. Sport leggeri come il golf sono generalmente sicuri. Far cadere l'orologio può anche causare danni.

Cosa devo fare se l'orologio si magnetizza?

L'esposizione a un forte magnetismo può far andare l'orologio più veloce o più lento. Basta allontanarlo dalla fonte magnetica; dovrebbe tornare alla precisione normale. Se i problemi persistono, consultare un professionista. Evitare di posizionare l'orologio vicino a calamite o dispositivi elettronici.

Come funziona la funzione luminescente?

Le lancette e il quadrante sono rivestiti con una vernice luminescente che accumula energia luminosa dalla luce solare o artificiale. Si illumina al buio senza utilizzare materiali radioattivi. La luminosità e la durata dipendono dalla fonte luminosa e dall'assorbimento.

Cosa devo evitare per prevenire danni all'orologio?

Evitare l'esposizione a temperature estreme (sotto i 5°C o sopra i 35°C), calore elevato come saune, forti vibrazioni, sostanze chimiche (diluenti per vernici, benzina, profumi) e campi magnetici forti. Se l'orologio si bagna, asciugarlo con un panno morbido e asciutto.

Come si utilizza l'anello indicatore rotante (se presente)?

Ruotare l'anello in modo che il segno ▽ si allinei con la lancetta dei minuti. La distanza tra la lancetta dei minuti e le marcature dell'anello mostra il tempo trascorso. Alcuni anelli hanno un meccanismo unidirezionale per prevenire rotazioni accidentali. Non tutti i modelli includono questa funzione.

Qual è la riserva di carica e come posso estenderla?

Quando è completamente carico, l'orologio funziona per almeno 40 ore. Per mantenere la precisione, indossarlo per almeno 8 ore al giorno. Se si ferma, caricarlo manualmente o oscillarlo per riavviarlo. Il sovraccarico è impedito da un meccanismo di slittamento.

MANUALE UTENTE Contemporary RA-AX0003B ORIENT

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolungato e le migliori prestazioni, leggere con attenzione questo Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere questo Manuale di istruzioni a portata di mano e consultarlo nel momento di bisogno.

◆ PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quanto specificato dai contrassegni sotto indicati per evitare qualsiasi pericolo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo simbolo indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo simbolo indica la possibilità di ferire persone o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

◆ CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo\Condizioni di impiego			Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'auto, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con miscele di gas (uso di gas d'elio)
Non resistente all'acqua		Senza WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Orologi resistenti all'acqua	Resistente all' acqua per l'uso giornaliero.	WATER RESISTANT (WATER RESIST)	×	○	× ×	× ×
	Resistente all'acqua rinforzato per l'uso giornaliero I	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× ×	×
	Resistente all'acqua rinforzato per l'uso giornalie-ro II	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○	○	×	×
Orologi per immersioni	Orologio per immersioni con aria compressa	AIR DIVER'S 100m / 150m 200m	×	○	○	○		×
	Orologio per immersioni con miscele di gas	He-GAS DIVER'S 200m / 300m /...	×	○	○	○	○

* Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro della cassa.

ATTENZIONE

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essere impiegati in alcun tipo d'immersione, compresa quella in apnea.
③ I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metri (10-20 bar) possono essere usati durante le immersioni in apnea ma non dovrebbero essere impiegati durante quelle con respiratore e ossigeno o o in saturazione d'elio.
④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizza l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzare la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e comprometterne la resistenza all'acqua.
⑥ Se il modello non è impermeabile, fare attenzione agli spruzzi d'acqua (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti getti o fl ussi diretti d'acqua verso l'orologio. Potrebbe essere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometterne la resistenza all'acqua.
⑧ Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare dalla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
⑨ L'interno dell'orologio contiene una certa quantità di umidità, che potrebbe provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se la formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetra acqua, rivolgersi al rivenditore per risolvere il problema quanto prima possibile.

(2) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, mentre la pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.
② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

(3) Magnetismo

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti possono rimanere magnetizzate fino al punto di causare malfunzionamenti. È opportuno prestare la dovuta attenzione.
② L'orologio può temporaneamente andare avanti o indietro mentre rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo esso riprende il suo funzionamento con la precisione originale. In questo caso correggere l'ora.

(4) Vibrazioni

L'orologio può risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

Alle temperature inferiori o superiori a quelle normali (5-35°C) l'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

Non utilizzare l'orologio alle alte temperature, come ad esempio nelle saune. Potrebbe infatti riscaldarsi eccessivamente a causare ustioni.

(6) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercurio, prodotti chimici (diluenti, benzina, solventi vari, detergenti contenenti tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e così via. In questi casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbe anche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(7) Informazioni sugli accessori

Non tentare di disassembrare o modificare l'orologio.

Conservare perni e altri elementi di piccole dimensioni fuori dalla portata dei bambini.

In caso di ingestione accidentale di piccoli pezzi, chiamareimmediatamente un medico.

(8) Reazioni allergiche

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irritazioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consultare un medico.

(9) Vernice luminescente

Le lancette e il quadrante di alcuni modelli sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quindi al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori in atto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio dalla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere poca, oppure per un tempo limitato.

(10) Cinturino impermeabile

Alcuni modelli impiegano cinturini di pelle e nylon sottoposti a uno speciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino.

◆ COME IDENTIFICARE IL CALIBRO DELL'OROLOGIO

Il calibro va ricavato dal nome di modello dell'orologio o dal codice impresso sul fondello della cassa.

1. Individuazione dal nome del modello a 13 cifre

Il nome del modello a 13 cifre è ricavabile dalla scheda di garanzia fornita con l'orologio. È altresì ricavabile dall'etichetta che appare sull'orologio stesso. La quarta e la quinta cifra ne indicano, appunto, il calibro.

Esempio: Se il nome del modello è "RA-AX0001S0HB" il calibro è "AX".

2. Individuazione dal codice della cassa

Il codice della cassa, ad esempio XXXX-XXXX, è riportato sul fondello dell'orologio.

Le prime tre cifre indicano il calibro.

Esempio: Se il nome del codice della cassa è "F6E2-UAA0" il calibro è "F6E".

* L'ubicazione del codice della cassa può cambiare, e i relativi caratteri essere più piccoli e pertanto difficili da leggere, a seconda delle caratteristiche dell'orologio.
* Le immagini e le illustrazioni riportate nel manuale potrebbero differire dall'aspetto effettivo dell'orologio in proprio possesso, pur rimanendo identiche le funzioni e le procedure d'uso.

CARATTERISTICHE

(1) Questo è un orologio meccanico a caricamento automatico (dotato di meccanismo di caricamento manuale).
(2) Oltre a segnare l'ora, questo orologio include un indicatore della data e un indicatore del giorno della settimana.
(3) L'apparecchio è dotato di un meccanismo di arresto della lancetta dei secondi.
(4) I supporti antiurto proteggono la spirale del bilanciere dagli urti.

◆ CARATTERISTICHE TECNICHE

(1) Oscillazioni: 21.600 oscillazioni/1 ora
(2) Numero di rubini 22 rubini
(3) Precisione giornaliera Da +25 sec. a -15 sec.
(4) Sistema d'azionamento: Caricamento tramite la molla principale (caricamento manuale)
(5) Autonomia di carica: Almeno 40 ore

La precisione giornaliera dichiarata è valida alle seguenti condizioni:

• Dopo 24 ore trascorse alla normale temperatura ambiente, con una carica completa della molla principale e con il quadrante rivolto verso l'alto.
• Per via delle caratteristiche dell'orologio a carica automatica, la precisione dell'ora indicata potrebbe deviare rispetto alla "precisione giornaliera" dichiarata in base alle seguenti condizioni: durata quotidiana d'uso dell'orologio e sua posizione, movimento del braccio e condizione di avvolgimento della molla motrice.
• Si consiglia di misurare la deviazione su base non solo giornaliera ma all'incirca settimanale.

Le caratteristiche tecniche dell'orologio sono soggette a modifiche migliorative senza preavviso.

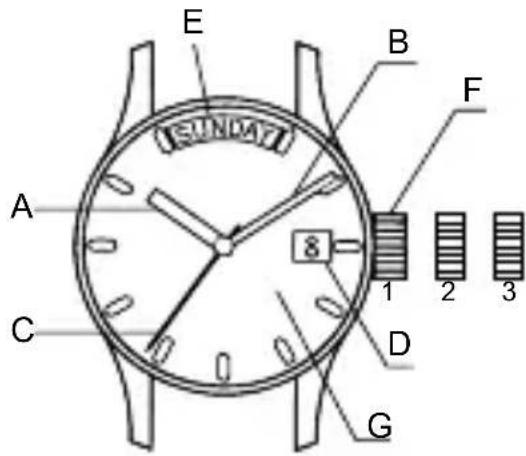

♦ NOME E FUNZIONI DELLE PARTI

A: Lancetta delle ore 1 Posizione normale
B: Lancetta dei minuti 2 Primo clic: Impostazione del calendario
C: Lancetta dei secondi 3 Secondo clic: Impostazione dell'ora
D: Data
E: Giorno della settimana
F: Corona
G: Quadrante

* La posizione della corona potrebbero variare a seconda del modello.

◆ MECCANISMO DI RICARICA AUTOMATICA E MANUALE

(1) Questo è un orologio meccanico a caricamento automatico. (provvisto di un meccanismo di carica manuale).
(2) La molla principale viene caricata dai movimenti naturali del braccio mentre si porta l'orologio sul polso.

Inoltre, è anche possibile caricare la molla principale ruotando la corona.

(3) Se l'orologio si ferma, far oscillare l'orologio avanti indietro dieci o più volte o ruotare la corona per caricare la molla principale in modo da riavviare l'orologio.

Dopo l'avvio del movimento si può impostare la data e l'ora.

(4) Con un caricamento completo, l'orologio funziona per circa 40 ore. Se non ha abbastanza carica, l'orologio potrebbe ritardare. Per mantenere la precisione dell'orologio si raccomanda d'indossarlo almeno 8 ore al giorno.

◆ MODELLO DI TIPO CON CORONA AD AVVITAMENTO

A seconda del modello, potrebbe non essere possibile estrarre la corona senzasvitarla (Modello di tipo con corona ad avvitamento).

Azionare questo tipo di orologio nel modo descritto di seguito:

(1) Prima di impostare ora, ruotare la corona verso sinistra per allentarel'avvitamento.
(2) Dopo aver impostato ora, ruotare la corona verso destra, mentre la si tiene premuta, fino a quando smette di ruotare. In questo modo la vite sarà avvitata saldamente.

◆ IMPOSTAZIONE DELL'ORA E DEL CALENDARIO [Impostazione dell'ora]

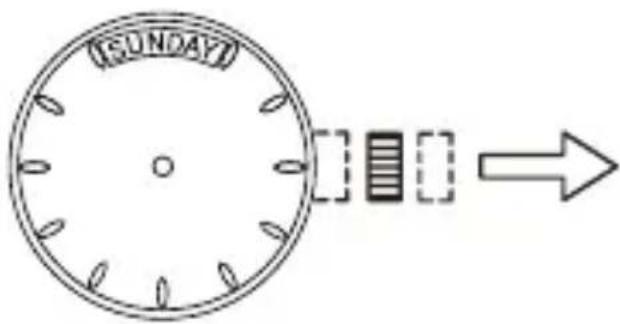

(1) Estrarre la corona fino al primo clic.

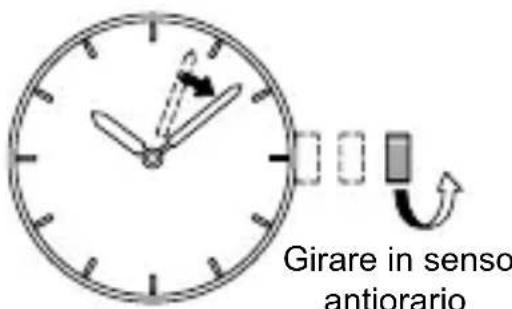

(2) Girare la corona in senso orario e impostare l'ora corrente.

* Quando si imposta l'ora, portare lalancetta leggermente indietro rispettoall'ora corrente, quindi spostarla inavanti sull'ora effettiva.

* Per l'orologio con il calendario, assicurarsi di non

confondere leore antimeridiane e pomeridiane, inquanto la data cambia a mezzanotte.

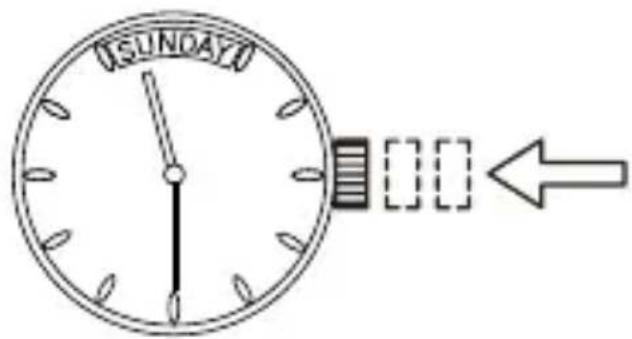

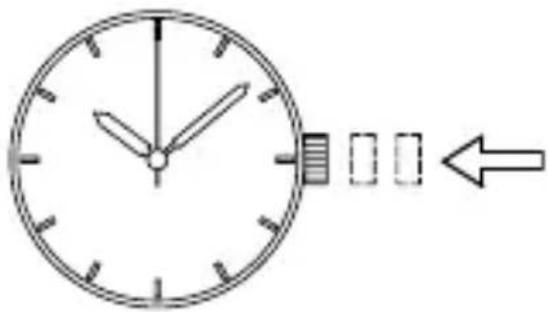

(3) Premere la corona nella posizione normale.

[Impostazione del calendario]

Evitare di impostare l'indicatore della data tra le 10:00 p.m. e le 02:00 a.m. poiché il calendario si aggiorna durante questo periodo di tempo. Se si imposta la data in questo periodo di tempo, la data potrebbe non cambiare sul giorno successivo oppure l'orologio potrebbe non funzionare correttamente. Quando si imposta la data, accertarsi di spostare le lancette delle ore e dei minuti lontano da questo periodo di tempo.

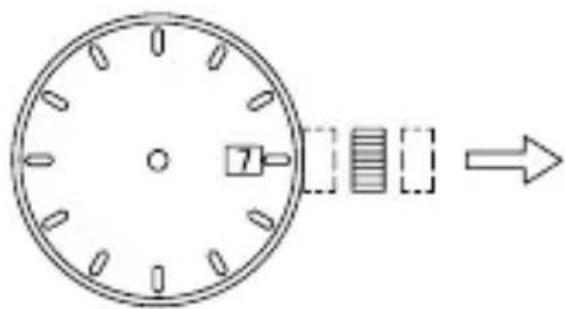

(1) Tirare la corona nella posizione del primo scatto.

* La corona di questo orologio può essere tirata nella posizione del primo e del secondo scatto.

(2) Girare la corona in senso antiorario e impostare la data corrispondente al giorno corrente.

(3) Premere la corona per riportarla in posizione normale.

[Impostazione del giorno della settimana]

(1) Tirare la corona nella posizione del primo scatto.

* La corona di questo orologio può essere tirata nella posizione del primo e del secondo scatto.

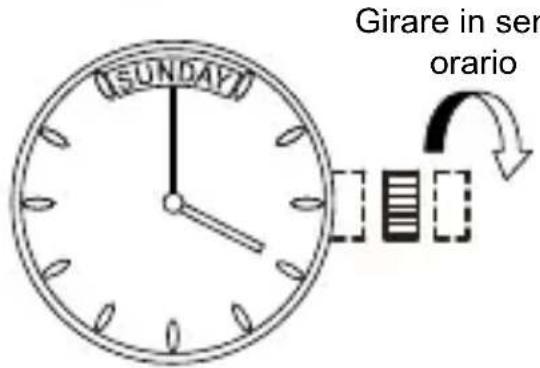

(2) Girare la corona in senso orario e impostare il giorno della settimana.

(3) Premere la corona per riportarla in posizione normale.

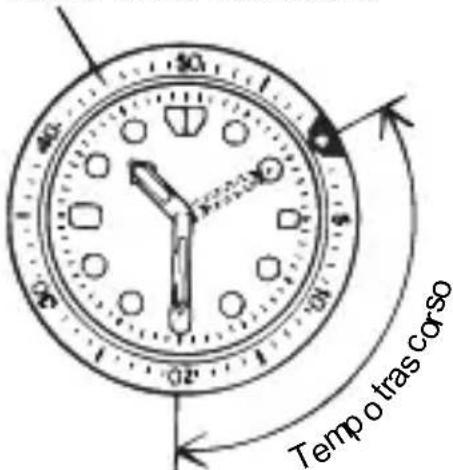

◆ COME UTILIZZARE LA LUNETTA ROTANTE CON INDICATORE

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la lunette sino a far coincidere il simbolo ▽ con la lancetta dei minuti. È così possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cifre riportate sulla lunetta rotante. Ruotando lo stesso simbolo ▽ sul punto desiderato si può inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine la lettura dell'ora attuale.

Lunetta rotante con indicatore

La figura precedente mostra che dalle 10:10 sono trascorsi 20 minuti.

* A seconda del design dell'orologio l'anello indicatore rotante non è provvisto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.

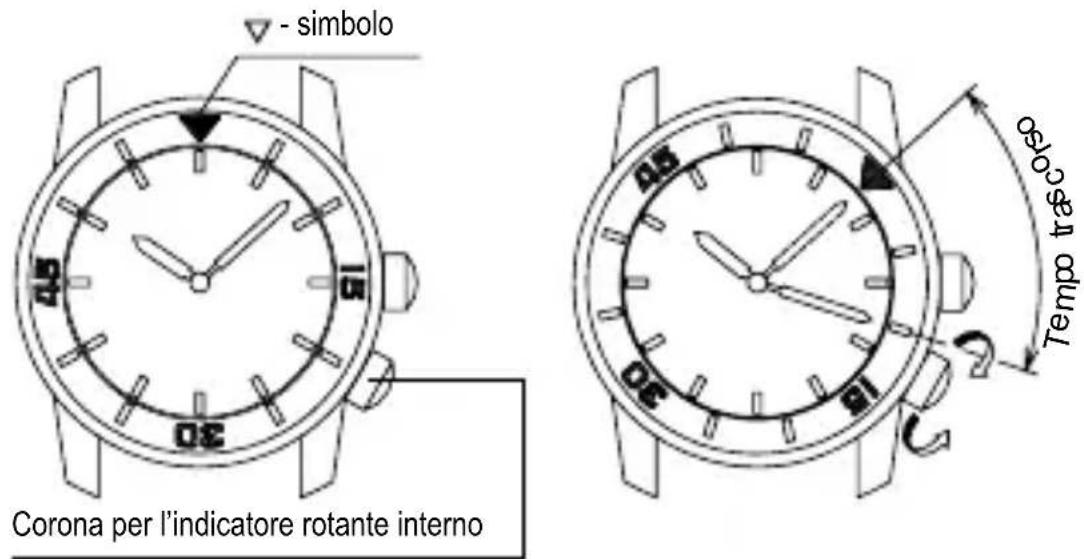

◆ COME UTILIZZARE L'ANELLO INDICATORE ROTANTE INTERNO

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la corona per l'anello indicatore rotante interno sino a far coincidere il simbolo ▽ - con la posizione della lancetta dei minuti.

La posizione dell'anello indicatore rotante interno su cui punta la lancetta dei minuti indica il tempo trascorso.

Ruotando lo stesso simbolo sull'ora desiderata, è possibile anche sapere il tempo residuo.

La figura in alto mostra che sono trascorsi 10 minuti dalle 10.08.

* Le posizioni della corona e l'aspetto dell'anello indicatore rotante interno potrebbero variare a seconda del modello.
