MANUALE UTENTE Sports TD0T005B ORIENT

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolungato e le migliori prestazioni, leggere con attenzione questo Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere questo Manuale di istruzioni a portata di mano e consultarlo nel momento di bisogno.

◆ PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quanto specificato dai contrassegni sotto indicati per evitare qualsiasi pericolo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo simbolo indica un pericolo imminente che può causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

.. Questo simbolo indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

.. Questo simbolo indica la possibilità di ferire persone o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

◆ CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo\Condizioni di impiego			Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'auto, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con miscele di gas (uso di gas d'elio)
Non resistente all'acqua		Senza WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Orologi resistenti all'acqua	Resistente all' acqua per l'uso giornaliero.	WATER RESISTANT (WATER RESIST)	×	○	× × × ×
	Resistente all'acqua rinforzato per l'uso giornaliero I	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× × ×
	Resistente all'acqua rinforzato per l'uso giornalie-ro II	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○ ○		×	×
Orologi per immersioni	Orologio per immersioni con aria compressa	AIR DIVER'S 100m / 150m 200m	×	○	○ ○	○		×
	Orologio per immersioni con miscele di gas	He-GAS DIVER'S 200m / 300m /...	×	○	○ ○	○	○

* Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro della cassa.

ATTENZIONE

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essere impiegati in alcun tipo d'immersione, compresa quella in apnea.
③ I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metri (10-20 bar) possono essere usati durante le immersioni in apnea ma non dovrebbero essere impiegati durante quelle con respiratore e ossigeno o o in saturazione d'elio.
④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizza l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzare la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e comprometterne la resistenza all'acqua.
⑥ Se il modello non è impermeabile, fare attenzione agli spruzzi d'acqua (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti gettio o fl ussi diretti d'acqua verso l'orologio. Potrebbe essere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometterne la resistenza all'acqua.
⑧ Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare dalla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
⑨ L'interno dell'orologio contiene una certa quantità di umidità, che potrebbe provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se la formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetra acqua, rivolgersi al rivenditore per risolvere il problema quanto prima possibile.

(2) Trattamento della batteria

① L'ingestione di una batteria a bottone può provocare ustioni chimiche o perforazioni delle membrane mucose anche per un breve periodo di tempo; può causare la morte nei casi di maggiore gravità. Non lasciare mai batterie a bottone alla portata di neonati o bambini piccoli.

Nel caso la batteria a bottone venga ingerita accidentalmente, o sussiste la possibilità che sia stata ingerita, deve essere rimossa immediatamente. In questo caso è opportuno considerare il caso d'emergenza e rivolgersi immediatamente a un medico.

② Non rimuovere la batteria dall'orologio. Contattare il rivenditore presso cui è stato acquistato l'orologio o il centro di assistenza autorizzato ORIENT più vicino per richiedere assistenza nel caso si desideri rimuovere la batteria.
③ La batteria utilizzata in questo orologio non è una batteria ricaricabile, quindi non può essere ricaricata e riutilizzata. Non tentare di caricare la batteria, altrimenti questa potrebbe surriscaldarsi o esplodere.
④ Se la pelle dovesse venire a contatto con i fluidi della batteria, ciò potrebbe provocare un arrossamento cutaneo. Non lasciare batterie esaurite all'interno dell'orologio per lunghi periodi di tempo.

(3) Sostituzione della batteria

① Se si lascia la batteria esaurita all'interno dell'orologio per lunghi periodi di tempo ciò potrebbe provocare fuoriuscite di acido e conseguenti malfunzionamenti. Assicurarsi di sostituire al più presto le batterie esaurite.
② Sostituire la batteria dell'orologio solo con una del tipo specificato.
③ La sostituzione della batteria richiede l'utilizzo di strumenti speciali,

tecniche, ecc. Se durante l'inserimento della batteria le polarità vengono invertite, ciò potrebbe provocare il surriscaldamento o l'esplosione della batteria. Contattare il rivenditore presso cui è stato acquistato l'orologio o il centro di assistenza autorizzato ORIENT più vicino per richiedere assistenza nel caso si desideri sostituire la batteria.

④ L'orologio è dotato di un indicatore della durata della batteria.

Se la lancetta piccola dei secondi inizia a saltare ad intervalli di due secondi a scatto, significa che la batteria è quasi scarica ed è necessario sostituirla.

Contattare immediatamente il rivenditore presso cui è stato acquistato l'orologio o il centro di assistenza autorizzato ORIENT più vicino per richiedere assistenza per la sostituzione della batteria.

⑤ Procedura da seguire dopo la sostituzione della batteria

Dopo aver sostituito la batteria, assicurarsi di regolare le lancette dell'ora e del cronometro sulla posizione "0".

(Per maggiori informazioni, fare riferimento a ◆ REGOLAZIONE DELL'ORA E AGGIUSTAMENTO POSIZIONI LANCETTE CRONOMETRO (Lancette per indicazione delle ore e lancette per il cronometro)).

(4) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, mentre la pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.

② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti possono rimanere magnetizzate fino al punto di causare malfunzionamenti. È opportuno prestare la dovuta attenzione.

② L'orologio può temporaneamente andare avanti o indietro mentre rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo esso riprende il suo funzionamento con la precisione originale. In questo caso correggere l'ora.

(6) Vibrazioni

L'orologio può risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

Alle temperature inferiori o superiori a quelle normali (5-35°C) l'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

ATTENZIONE

Non utilizzare l'orologio alle alte temperature, come ad esempio nelle saune. Potrebbe infatti riscaldarsi eccessivamente a causare ustioni.

(8) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercurio, prodotti chimici (diluenti, benzina, solventi vari, detergenti contenenti tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e così via. In questi casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbe anche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(9) Informazioni sugli accessori

ATTENZIONE

Non tentare di disassembrare o modificare l'orologio.

AVVERTENZA

Conservare perni e altri elementi di piccole dimensioni fuori dalla portata dei bambini.

In caso di ingestione accidentale di piccoli pezzi, chiamareimmediatamente un medico.

(10) Reazioni allergiche

ATTENZIONE

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irritazioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consultare un medico.

(11) Vernice luminescente

Le lancette e il quadrante di alcuni modelli sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quindi al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori in atto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio dalla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere poca, oppure per un tempo limitato.

(12) Cinturino impermeabile

Alcuni modelli impiegano cinturini di pelle e nylon sottoposti a uno speciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino.

◆ CARATTERISTICHE PECULIARI

Questo orologio analogico dispone delle funzioni di cronometro e allarme.

È un orologio con molte funzioni, tutte di grande utilità.

L'ora corrente è indicata con le lancette delle ore e dei minuti e una lancetta piccola per i secondi.

L'allarme può essere impostato con intervalli di 1 minuto e fino a 11 ore e 59 minuti in anticipo.

Il cronometro può misurare il tempo fino a 60 minuti con intervalli di 1/5 di secondo.

Il tempo misurato è indicato dalle due lancette del cronometro (per i secondi e i minuti). È disponibile anche la misurazione frazionata del tempo.

Dopo 12 ore il cronometro si ferma e azzera, automaticamente.

♦ DATI CARATTERISTICI

(1) Frequenza dell'oscillatore a cristallo: 32.768 Hz (Hz = Oscillazioni al secondo)
(2) Precisione orologio portato al polso: (a temperatura normale <5^ 35^> ) Errore medio mensile: ±20 sec.
Precisione sveglia: ± 1 minuto
(3) Limiti temperatura d'uso: -5^ +50^
(4) Sistema d'azionamento: Motore a passo (4 unità)
(5) Sistema di visualizzazione:

[Funzione tempo] lancette di ore e minuti con una lancetta piccola per i secondi che si sposta a intervalli di un secondo.

[Funzione cronometro]

La lancetta dei minuti del cronometro fa un giro completo in 60 minuti a intervalli di un minuto.

La lancetta dei secondi del cronometro effettua un giro completo in 60 secondi ad intervalli di 1/5 sec..

[Funzione di allarme]

La lancetta dei minuti dell'allarme compie un giro completo di 60 minuti con intervalli di un minuto.

La lancetta delle ore dell'allarme compie un giro completo di 12 ore e si sposta in corrispondenza della lancetta dei minuti dell'allarme.

(6) Funzioni aggiuntive: interruttore di azzeramento, meccanismo di arresto della lancetta dei secondi, misurazione accumulata del tempo, misurazione frazionata del tempo, indicatore della carica residua.
(7) Batteria: Batteria all'ossido d'argento SR927W ; 1 unità
(8) Durata di vita della batteria: Circa 3 anni dall'installazione se l'allarme è utilizzato una volta al giorno (per 20 secondi) e il cronometro è utilizzato 2 ore al giorno.
(9) IC (Circuito integrato): C-MOS-1C ; 1 unità

* I dati caratteristici sopra sono soggetti a variazioni per miglioramento, senza Preavviso

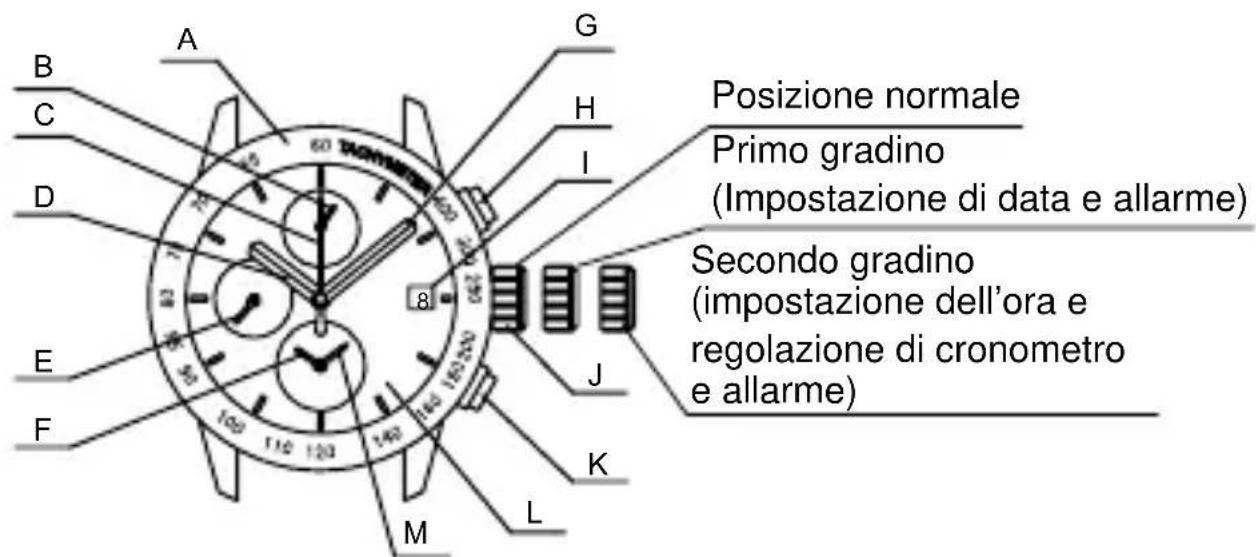

♦ NOME E FUNZIONI DELLE PARTI

Posizione normale Primo gradino (Impostazione di data e allarme) Secondo gradino (impostazione dell'ora e regolazione di cronometro e allarme)

A: Scala del tachimetro

H: Pulsante Ⓐ

B: Lancetta dei minuti del cronometro I: Data

C: Lancetta dei secondi cronometro J: Corona

D: Lancetta delle ore

K: Pulsante Ⓑ

E: Lancetta piccola dei secondi L: Quadrante

F: Lancetta delle ore del cronometro M: Lancetta dei minuti dell'allarme

G: Lancetta dei minuti

* Alcuni modelli non sono dotati di scala del tachimetro.
* La posizione dell'indicatore della data varia da modello a modello.

◆ MODELLI CON CORONA AVVITATA

Alcuni modelli dispongono di una corona avvitata che può essere bloccata. Per questi modelli, effettuare le operazioni descritte di seguito prima dell'impostazione.

(1) Prima di impostare l'ora e il calendario, ruotare la corona in senso antiorario per allentarla.
(2) Dopo aver impostato l'ora e il calendario, ruotare la corona in senso orario per stringerla.

◆ MODELLI CON ANELLO DI PROTEZIONE AD AVVITAMENTO

Alcuni modelli possono avere una configurazione che permette di bloccare (fissare) l'anello (anello più esterno) avvitandolo fino a che non si blocca. Utilizzare la seguente procedura per questo tipo di orologi.

(1) Se si desidera utilizzare i pulsanti, svitare l'anello verso sinistra e allentarlo fino a fine corsa.
* Potrebbe non essere possibile utilizzare i pulsanti se l'anello non è allentato abbastanza. Prestare attenzione a non applicare una forza eccessiva quando si svita l'anello.
(2) Dopo aver utilizzato i pulsanti, ruotare l'anello verso destra e serrarlo saldamente fino a fine corsa.
* Prestare attenzione a non applicare una forza eccessiva quando si serra l'anello.

◆ REGOLAZIONE DELL'ORA E AGGIUSTAMENTO POSIZIONI LANCETTE CRONOMETRO (lancette per l'indicazione dell'ora, quadrante secondario dell'allarme e lancette del cronometro)

Questo orologio è stato progettato in modo che sia la regolazione delle ore (orologio di base e quadrante secondario dell'allarme) che l'aggiustamento delle posizioni delle lancette del cronometro possano essere eseguite entrambe utilizzando la corona dopo averla portata nella posizione del secondo click. Dopo aver portato la corona nella posizione del secondo scatto, controllare i seguenti elementi e apportare le modifiche del caso, quindi riportare la corona nella posizione normale.

(1) Ora dell'orologio di base

(2) Ora del quadrante secondario dell'allarme
(3) Posizione "0" delle 2 lancette del cronometro

Lancette del cronografo

(lancette dei minuti e dei secondi del cronometro)

Corona

Lancette di indicazione dell'ora

(lancette dell'ora e dei minuti e piccola lancetta dei secondi)

Lancette dell'allarme

(lancette delle ore e dei minuti dell'allarme)

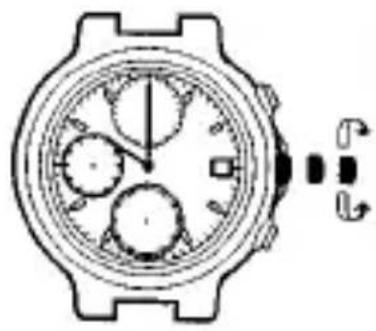

■ Come regolare l'orologio sull'ora esatta

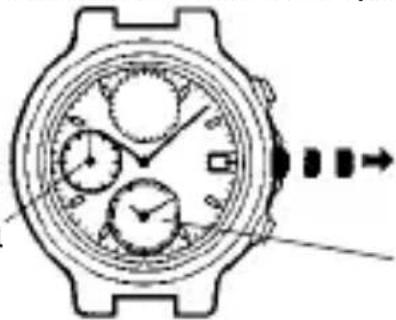

(1) Estrarre la corona fino al secondo click quando la lancetta piccola dei secondi si trova nella posizione delle ore 12 esatte.

La lancetta piccola dei secondi si ferma in quella posizione.

Lancetta piccola dei secondi

Il quadrante secondario dell'allarme indica l'ora corrente.

* Se il cronometro sta misurando, le lancette del cronometro ritornano automaticamente in posizione "0".
* Se è stato impostato l'allarme, le lancette dell'allarme si muoveranno rapidamente e indicheranno l'ora corrente.

(2) Ruotare la corona per impostare le lancette delle ore e dei minuti sull'ora esatta corrente.

Dopo aver impostato l'ora, portare le lancette del cronografo in posizione "0". Si consiglia di impostare le lancette alcuni minuti avanti l'ora corrente in quanto è necessario considerare il tempo necessario per spingere nuovamente la corona all'interno, dopo aver completato tutte le regolazioni.

* Quando si sistema la lancetta delle ore, controllare che l'impostazione AM/PM sia corretta. La data cambia a mezzanotte circa.

* Quando si regola la lancetta dei minuti, posizionarla dapprima 4 o 5 minuti avanti l'ora desiderata e poi riportarla indietro sull'esatta posizione dei minuti.

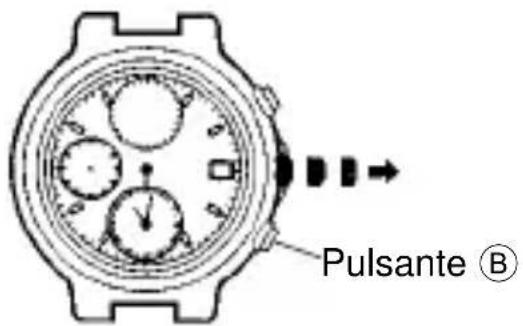

(3) Quindi, premere il pulsante Ⓑ e impostare l'ora nel quadrante secondario dell'allarme. Impostarla sulla stessa ora dell'orologio di base, come descritto nel passo (2) in alto. Le lancette del quadrante secondario dell'allarme si muovono rapidamente quando si tiene premuto il pulsante Ⓑ.

Pulsante Ⓑ

*Il quadrante secondario dell'allarme non è dotato dell'opzione AM/PM

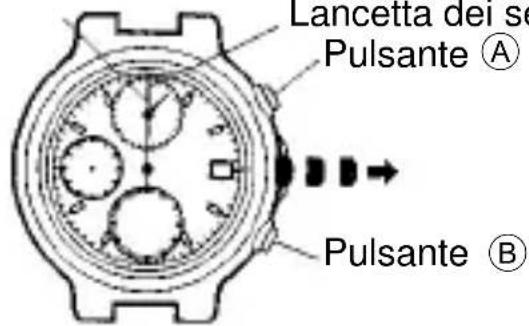

(4) Riportare le due lancette del cronometro in posizione "0".

Premere il pulsante Ⓐ per circa 2 secondi per far compiere alla lancetta dei minuti del cronometro un giro completo.

Premere il pulsante Ⓑ e portare la lancetta dei minuti del cronometro in posizione "0".

La lancetta si muove rapidamente quando si tiene premuto il pulsante Ⓑ.

Lancetta dei minuti del cronometro

Lancetta dei se Pulsante Ⓐ Pulsante Ⓑ

Lancetta dei secondi del cronometro Pulsante Ⓐ

Quindi, premere il pulsante Ⓐ per circa 2 secondi per far compiere alla lancetta dei secondi del cronometro un giro completo.

Premere il pulsante Ⓑ e portare la lancetta dei minuti del cronometro in posizione "0".

La lancetta si muove rapidamente quando si tiene premuto il pulsante Ⓑ.

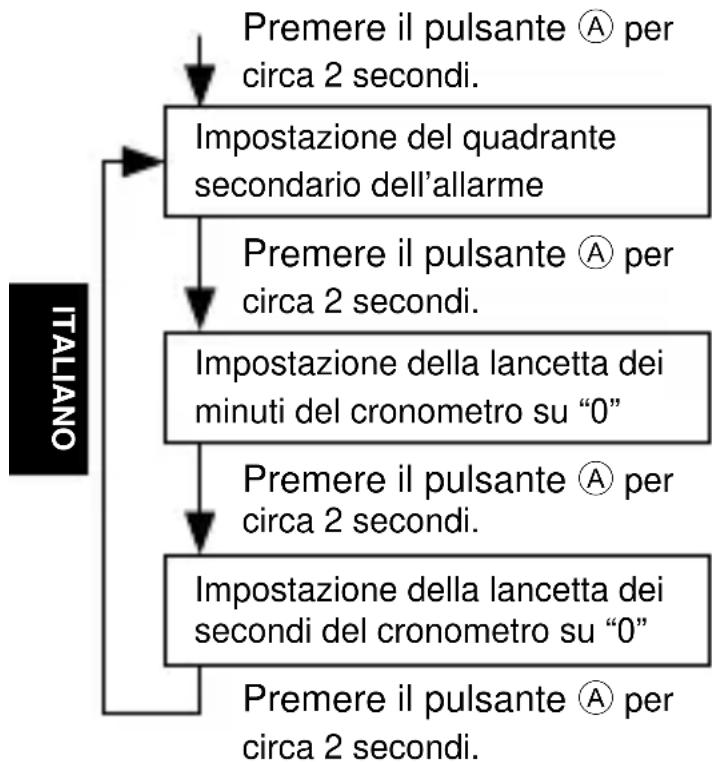

(5) Per annullare le impostazioni già definite, attenersi alla seguente procedura.

Il quadrante secondario dell'allarme ruota di 12 ore ed è pronto per essere regolato. Premere il pulsante Ⓑ per l'impostazione.

La lancetta dei minuti del cronometro compie un giro completo ed è pronta per essere regolata. Premere il pulsante Ⓑ per l'impostazione.

La lancetta dei secondi del cronometro compie un giro completo ed è pronta per essere regolata. Premere il pulsante Ⓑ per l'impostazione.

* È possibile annullare queste impostazioni quando si desidera.
(6) Una volta completate le regolazioni, riportare la corona in posizione normale in base a un segnale orario.
* Verificare che l'orologio e il quadrante secondario dell'allarme indichino l'ora corrente, quindi riportare la corona in posizione normale.

◆ COME IMPOSTARE LA DATA

* Non impostare la data durante l'intervallo di tempo indicato di seguito durante il quale avviene il cambio della data.

Se la data viene impostata durante questo intervallo di tempo, la data potrebbe non cambiare correttamente nei giorni successivi.

* Evitare questo intervallo di tempo quando si imposta la data.

Prima d'impostare la data bisogna regolare l'ora esatta.

È necessario regolare la data il primo giorno di marzo e mesi successivi i mesi di 30 giorni.

* La pressione del pulsante Ⓑ in questa seconda condizione darà come risultato l'impostazione o la correzione dell'ora della sveglia e quindi si consiglia di non premere il pulsante Ⓑ se non in caso di particolare necessità.

(2) Dopo aver completato tutte le regolazioni, spingere indietro la corona nella sua posizione normale.

◆ COME USARE IL CRONOMETRO

Il cronometro può misurare il tempo fino a 60 minuti con intervalli di 1/5 di secondo. Si arresta automaticamente dopo 12 ore.

Il tempo misurato è indicato mediante le quattro lancette di cronometro che si muovono in modo indipendente da quelle per l'indicazione dell'ora.

È disponibile il tempo parziale misurato.

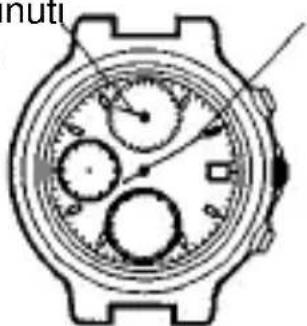

[Come leggere le lancette del cronometro]

La misura del tempo viene indicata con le lancette dei secondi e dei minuti del cronometro (lancette dei secondi e dei minuti del cronometro).

Lancetta dei minuti del cronometro

(minuti trascorsi)

nuti

Lancetta dei secondi del cronometro (1/5 di secondi trascorsi)

48 minuti e 10 secondi 2

Se le lancette del cronometro non ritornano in posizione "0" quando l'orologio viene inizializzato, seguire la procedura in "♦ REGOLAZIONE DELL'ORA E AGGIUSTAMENTO POSIZIONI LANCETTE CRONOMETRO" per riportarle in posizione "0". In questo caso, non mancare di regolare le lancette d'indicazion dell'ora sull'ora esatta corrente.

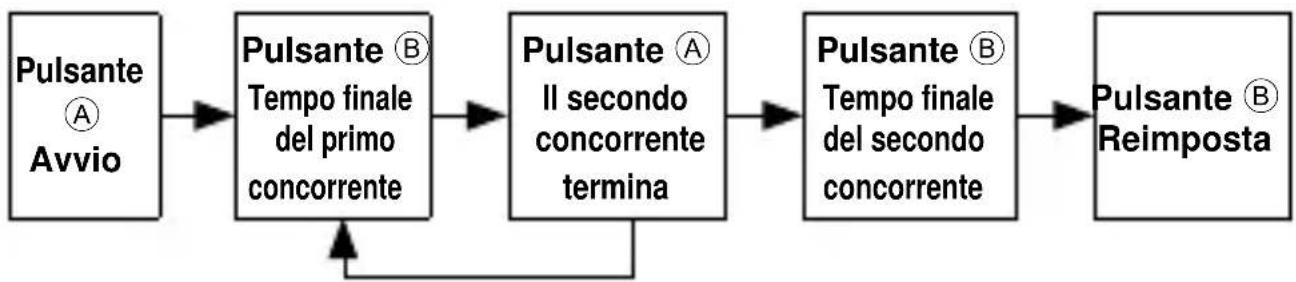

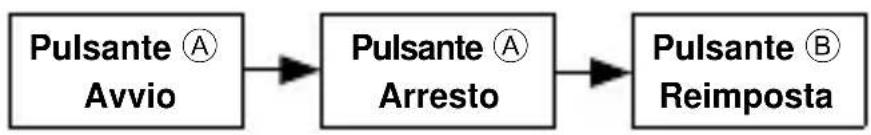

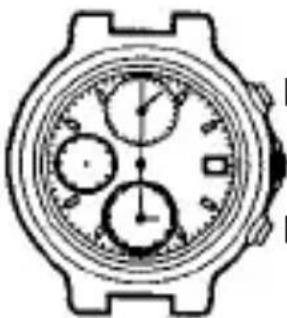

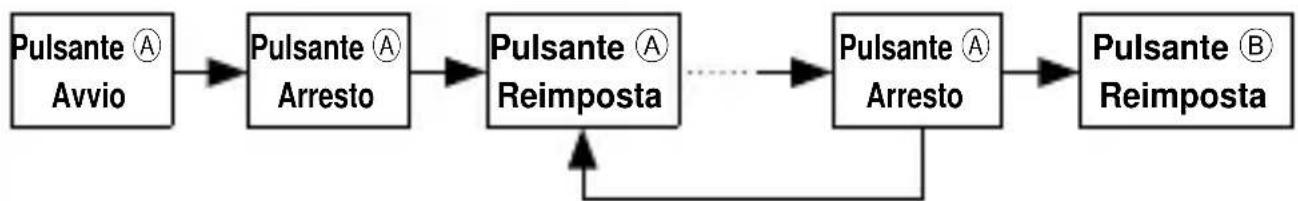

[Come inzializzare il cronometro]

Quando le lancette del cronometro stanno contando:

(1) Premere il pulsante Ⓐ per fermare il cronometro.
(2) Premere il pulsante Ⓑ per inizializzare il cronometro.

Quando le lancette del cronometro sono ferme: si è verificata una delle seguenti tre operazioni di cronometro. Inizializzare il cronometro secondo il caso.

[Il cronometro è stato fermato durante “Misurazione standard” o “Misurazione di tempo trascorso accumulato”.]

(1) Premere il pulsante Ⓑ per inzializzare il cronometro.

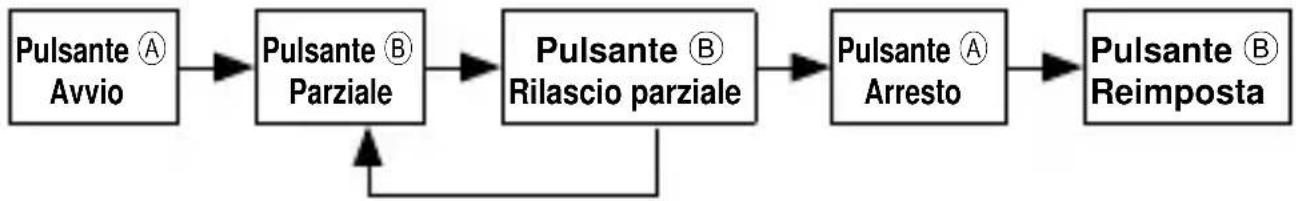

[Veniva misurato il tempo parziale e rimane visualizzato "Split time measurement (Misurazione del tempo parziale)".]]

(1) Premere il pulsante Ⓑ. Il tempo parziale è rilasciato e le lancette del cronometro si muovono rapidamente indicare la misurazione in corso.
(2) Premere il pulsante Ⓐ per fermare il cronometro.
(3) Premere il pulsante Ⓑ per inizializzare il cronometro.

[Il tempo del secondo concorrente era misurato in “Misurazione di due concorrenti”.]

(1) Premere il pulsante Ⓑ. Le lancette del cronometro si muovono rapidamente e si fermano.
(2) Premere il pulsante Ⓑ per inizializzare il cronometro.

■ Misurazione standard

■ Misurazione del tempo trascorso accumulato

Per riavviare e fermare il cronometro, ripetutamente, premere il pulsante Ⓐ.

■ Misurazione del tempo parziale (intermedio)

Per misurare e rilasciare il tempo parziale, ripetutamente, premere il pulsante Ⓑ.

■ Misurazione di due concorrenti

Le lancette indicano il tempo del primo concorrente mentre vengono prese le misurazioni.

◆ COME UTILIZZARE L'ALLARME (UNA VOLTA)

Questo allarme suona una sola volta all'ora prestabilita. Dopo che suona l'allarme, l'ora importata viene azzerata.

L'allarme può essere impostato con intervalli di 1 minuto e fino a 11 ore e 59 minuti in anticipo.

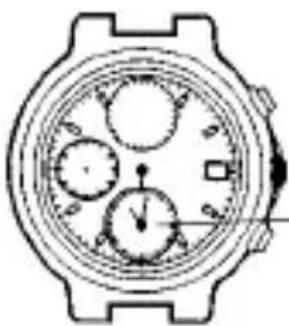

Il quadrante secondario dell'allarme indica l'ora corrente quando non è impostato l'allarme. Se questo è impostato, il quadrante indica l'ora dell'allarme.

Impostare l'ora del quadrante secondario dell'allarme quando si imposta l'ora dell'orologio di base ecc.

Vedere ◆ IMPOSTAZIONE DELL'ORA E REGOLAZIONE DELLE LANCETTE DEL CRONOMETRO.

[Come impostare l'ora dell'allarme]

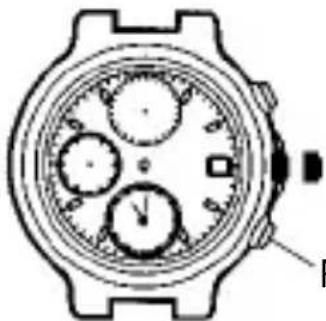

(1) Tirare la corona nella posizione del primo scatto.

Primo scatto (impostazione dell'ora dell'allarme)

Quando è impostato l'allarme, è indicata l'ora corrispondente.

* Non è possibile utilizzare il cronometro se la corona si trova nella posizione del primo scatto.

(2) Premere il pulsante Ⓑ e impostare l'ora dell'allarme.

Le lancette del quadrante secondario dell'allarme si muovono rapidamente quando si tiene premuto il pulsante Ⓑ.

* Se è stata superata l'ora da impostare, avanzarla ulteriormente e impostarla. Quando le lancette del quadrante secondario dell'allarme raggiungono l'ora corrente, l'orologio passa in uno stato in cui non è impostato un allarme. In questo stato, se è stato mantenuto premuto il pulsante Ⓑ in modo che le lancette del quadrante secondario dell'allarme raggiungano l'ora corrente, le lancette si fermano. Per impostare l'ora dell'allarme, rilasciare il pulsante Ⓑ e premerlo di nuovo per impostare l'ora dell'allarme.

* Se l'ora corrente è 10.08, è possibile impostare l'allarme fino alle 22.07.

(3) Una volta completate tutte le regolazioni, riportare la corona nella posizione normale.

* Ricordarsi di riportare la corona nella posizione normale, altrimenti l'allarme non suonerà.

[Come arrestare l'allarme]

Una volta raggiunta l'ora prestabilita, l'allarme continuerà a suonare per 20 secondi.

Premere il pulsante Ⓐ o il pulsante Ⓑ per arrestare l'allarme.

* Durante il movimento della lancetta del cronometro, si potrebbe ascoltare un suono di allarme diverso rispetto al solito, ma ciò non indica un malfunzionamento. Inoltre, anche se si prova a utilizzare il cronometro mentre l'allarme suona, premendo il pulsante Ⓐ o Ⓑ, la pressione di uno di questi pulsanti causerà solo l'arresto dell'allarme, ma non sarà possibile utilizzare il cronometro. Una volta arrestato l'allarme, sarà possibile utilizzare il cronometro. L'allarme impostato viene azzerato dopo che è stato attivato una volta.

[Come correggere l'ora dell'allarme o annullare l'allarme impostato]

(1) Tirare la corona nella posizione del primo scatto.
(2) Premere il pulsante Ⓑ e correggere l'ora dell'allarme. Le lancette del quadrante secondario dell'allarme si muovono rapidamente quando si tiene premuto il pulsante Ⓑ.

Per annullare l'allarme, premere il pulsante Ⓑ e impostare l'ora dell'allarme in corrispondenza dell'ora e del minuto dell'ora corrente. Un modo semplice per annullare l'allarme è muovere rapidamente le lancette del quadrante secondario dell'allarme tenendo premuto il pulsante Ⓑ, quindi rilasciando il pulsante Ⓑ quando le lancette del quadrante secondario dell'allarme si fermano in corrispondenza dell'ora corrente.

(3) Dopo aver corretto l'ora o aver annullato l'allarme, riportare la corona nella posizione normale.

♦ USO DEL TACHIMETRO

In alcuni modelli la scala del tachimetro stampata intorno alla ghiera o al quadrante potrebbe non essere disponibile. Verificare se il proprio orologio dispone di una scala del tachimetro e seguire la seguente procedura per usarla.

Il tachimetro è una funzione che consente all'utente di determinare la velocità media basata sulla misurazione del tempo necessario per percorrere una distanza determinata (1 km). Il tachimetro può anche essere utilizzato per determinare il tasso di fabbricazione di un prodotto per unità di tempo (per ora). (Intervallo di misurazione: massimo 60 secondi)

(1) Premere il pulsante Ⓐ nel punto di inizio o quando viene iniziata la fabbricazione di un prodotto.
(2) Premere di nuovo il pulsante Ⓐ quando è stato percorso 1 km oppure quando il prodotto è stato completato.

A

A 65

(3) Leggere il numero sul tachimetro (scala) indicato dalla lancetta dei secondi del cronometro.

(In questo caso, la lancetta segna 80 sulla scala del tachimetro, che equivale a una velocità media di 80 km/h o ad un tasso di fabbricazione di 80 unità/h)

60 92 72 74 → 24 95 80 100 110 120

* La misurazione del tempo del tachimetro è limitata a 1 minuto massimo. Se il tempo della misurazione supera il minuto, non sarà possibile determinare la velocità media o la velocità di produzione per ora.

◆ COME UTILIZZARE LA LUNETTA ROTANTE CON INDICATORE

Si prega di notare che alcuni modelli sono provvisti di una lunette rotante con indicatore rotante.

Ruotare la lunette sino a far coincidere il simbolo ▽ con la lancetta dei minuti.

È così possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cifre riportate sulla lunetta rotante. Ruotando lo stesso simbolo ▽ sul punto desiderato si può inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine la lettura dell'ora attuale.

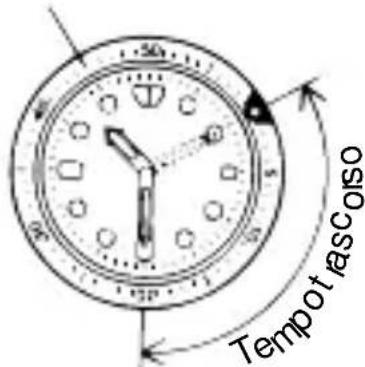

Lunetta rotante con indicatore

La figura precedente mostra che dalle 10:10 sono trascorsi 20 minuti.

* A seconda del design dell'orologio l'anello indicatore rotante non è provvisto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.

ESPAÑOL

RELOJ CRONÓGRAFO ANALÓGICO DE CUARZO CON ALARMA

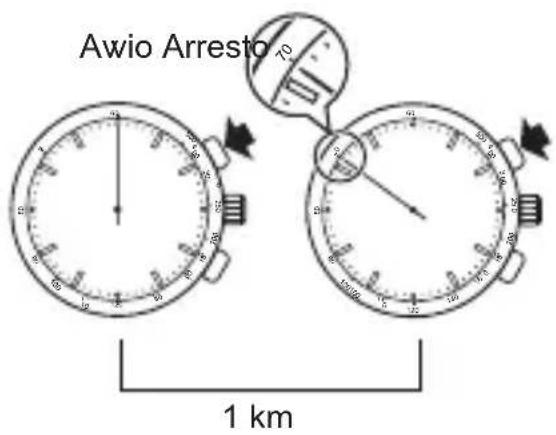

◆ Utilizzo del tachimetro

(per un articolo dotato di scala del tachimetro sul quadrante)

Awio Arresto 1 km

- Misurazione della velocità oraria

1. Misura re il tempo necessario a percorrere 1 km.

2. Leggere sul tachimetro il valore segnato d alla lancetta dei 1/5 di secondo (70 km/hr)

Avvio Arresto 70° Un prodotto

- Misurazione della produzione oraria

1. Misura re il tempo necessario alla fabbricazione di un prodotto.

2. Leggere sul tachimetro il valore segnato d alla lancetta dei 1/5 di secondo. (70 pezzi all'ora)

ESPAÑOL
