Classic RA-AS0005S - Orologio ORIENT - Manuale utente e istruzioni gratuiti

Tipo	Orologio da polso
Movimento	Meccanico automatico con carica manuale
Calibro	AS (F6L)
Rubini	22
Vibrazioni	21.600 all'ora
Precisione giornaliera	da +25 a -15 secondi (a temperatura ambiente, carica completa, quadrante verso l'alto)
Riserva di carica	Almeno 40 ore
Display	Analogico: ore, minuti, secondi; contatore 24 ore (sui calibri AS)
Corona	Tipo estraibile (a vite su alcuni modelli)
Luminescente	Lancette e quadrante (vernice non radioattiva che accumula luce)
Protezione dagli urti	Sì (bilanciere antiurto con spirale)
Antimagnetico	Non specificato; evitare forti campi magnetici
Resistenza all'acqua	Non specificato; controllare le marcature sul quadrante o sul fondello
Temperatura di funzionamento	Da 5°C a 35°C (consigliata)
Manutenzione	Pulire con un panno morbido e asciutto; evitare prodotti chimici; si consiglia una manutenzione periodica

Domande frequenti - Classic RA-AS0005S ORIENT

Come si carica l'orologio ORIENT Classic RA-AS0005S?

Per caricare la molla principale, ruotare la corona in senso orario (a destra) mentre è in posizione normale. Circa 30 rotazioni complete da fermo caricano completamente l'orologio. La corona può ancora girare dopo la carica completa grazie a un meccanismo di slittamento.

Come si imposta l'ora su questo orologio?

Estrarre la corona al primo scatto quando la lancetta dei secondi raggiunge le 12. Ruotare la corona in senso antiorario per impostare l'ora. Riportare la corona in posizione normale. Per un'impostazione precisa, spostare prima le lancette leggermente oltre l'ora desiderata, poi tornare al minuto esatto.

Questo orologio è resistente all'acqua?

La resistenza all'acqua non è specificata nel manuale. Controllare il quadrante o il fondello per marcature come 'WATER RESIST'. Se non ci sono marcature, evitare il contatto con l'acqua. Anche se resistente all'acqua, non azionare la corona sott'acqua o quando è bagnata.

Come si utilizza la lunetta rotante?

Se presente, ruotare la lunetta rotante in modo che il triangolo si allinei con la lancetta dei minuti. Con il passare del tempo, la distanza tra la lancetta dei minuti e le marcature della lunetta mostra il tempo trascorso. Alcuni modelli hanno una lunetta unidirezionale con meccanismo a scatto.

Cosa fare se l'orologio si appanna all'interno?

L'appannamento temporaneo dovuto a sbalzi di temperatura è normale e innocuo. Se l'appannamento persiste o è visibile acqua, consultare immediatamente il punto vendita. Non lasciarlo senza trattamento.

Come si identifica il calibro del mio orologio?

Controllare il numero di modello a 13 cifre sulla garanzia o sull'etichetta del prodotto; la quarta e quinta cifra indicano il calibro. In alternativa, vedere il codice della cassa sul fondello (es. F6L2-XXXX) dove le prime tre cifre indicano il calibro.

Posso indossare questo orologio durante lo sport?

Evitare sport intensi che causano forti urti o vibrazioni. Sport leggeri come il golf vanno bene. Non indossarlo durante l'uso di martelli pneumatici, motoseghe o guida di motocicli per periodi prolungati, poiché le vibrazioni possono influire sulla precisione.

Come si cura il cinturino in pelle o nylon?

Alcuni cinturini hanno un trattamento idrorepellente che può svanire col tempo. Evitare il contatto prolungato con acqua e sudore. Pulire con un panno morbido. Se si verifica irritazione, smettere di indossarlo e consultare un medico.

Qual è la riserva di carica di questo orologio?

A carica completa, l'orologio funziona per almeno 40 ore. Per mantenere la precisione, indossare l'orologio almeno 8 ore al giorno per mantenere la molla principale sufficientemente carica.

Perché il mio orologio guadagna o perde tempo?

Gli orologi meccanici sono sensibili alla posizione, alla temperatura e allo stato di carica. La precisione specificata è da +25 a -15 secondi al giorno in condizioni ideali. Controllare il livello di carica ed evitare campi magnetici. Se la deviazione persiste, consultare un orologiaio.

MANUALE UTENTE Classic RA-AS0005S ORIENT

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolungato e le migliori prestazioni, leggere con attenzione questo Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere questo Manuale di istruzioni a portata di mano e consultarlo nel momento di bisogno.

◆ PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quanto specificato dai contrassegni sotto indicati per evitare qualsiasi pericolo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo simbolo indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo simbolo indica la possibilità di ferire persone o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

◆ CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo\Condizioni di impiego			Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'auto, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con miscele di gas (uso di gas d'elio)
Non resistente all'acqua		Senza WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Orologi resistenti all'acqua	Resistente all' acqua per l'uso giornaliero.	WATER RESISTANT (WATER RESIST)	×	○	× ×	× ×
	Resistente all'acqua rinforzato per l'uso giornaliero I	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× ×	×
	Resistente all'acqua rinforzato per l'uso giornalie-ro II	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○	○	×	×
Orologi per immersioni	Orologio per immersioni con aria compressa	AIR DIVER'S 100m / 150m 200m	×	○	○	○		×
	Orologio per immersioni con miscele di gas	He-GAS DIVER'S 200m / 300m /...	×	○	○	○	○

* Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro della cassa.

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essere impiegati in alcun tipo d'immersione, compresa quella in apnea.
③ I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metri (10-20 bar) possono essere usati durante le immersioni in apnea ma non dovrebbero essere impiegati durante quelle con respiratore e ossigeno o o in saturazione d'elio.

④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizza l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzare la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e comprometterne la resistenza all'acqua.
⑥ Se il modello non è impermeabile, fare attenzione agli spruzzi d'acqua (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti getti o fl ussi diretti d'acqua verso l'orologio. Potrebbe essere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometterne la resistenza all'acqua.
⑧ Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare dalla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
⑨ L'interno dell'orologio contiene una certa quantità di umidità, che potrebbe provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se la formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetra acqua, rivolgersi al rivenditore per risolvere il problema quanto prima possibile.

(2) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, mentre la pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.
② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

(3) Magnetismo

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti possono rimanere magnetizzate fino al punto di causare malfunzionamenti. È opportuno prestare la dovuta attenzione.
② L'orologio può temporaneamente andare avanti o indietro mentre rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo esso riprende il suo funzionamento con la precisione originale. In questo caso correggere l'ora.

(4) Vibrazioni

L'orologio può risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

Alle temperature inferiori o superiori a quelle normali (5-35°C) l'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

Non utilizzare l'orologio alle alte temperature, come ad esempio nelle saune. Potrebbe infatti riscaldarsi eccessivamente a causare ustioni.

(6) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercurio, prodotti chimici (diluenti, benzina, solventi vari, detergenti contenenti tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e così via. In questi casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbe anche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(7) Informazioni sugli accessori

Non tentare di disassembrare o modificare l'orologio.

Conservare perni e altri elementi di piccole dimensioni fuori dalla portata dei bambini.

In caso di ingestione accidentale di piccoli pezzi, chiamareimmediatamente un medico.

(8) Reazioni allergiche

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irritazioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consultare un medico.

(9) Vernice luminescente

Le lancette e il quadrante di alcuni modelli sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quindi al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori in atto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio dalla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere poca, oppure per un tempo limitato.

(10) Cinturino impermeabile

Alcuni modelli impiegano cinturini di pelle e nylon sottoposti a uno speciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino.

◆ COME IDENTIFICARE IL CALIBRO DELL'OROLOGIO

Il calibro va ricavato dal nome di modello dell'orologio o dal codice impresso sul fondello della cassa.

1. Individuazione dal nome del modello a 13 cifre

Il nome del modello a 13 cifre è ricavabile dalla scheda di garanzia fornita con l'orologio. È altresì ricavabile dall'etichetta che appare sull'orologio stesso. La quarta e la quinta cifra ne indicano, appunto, il calibro.

Esempio: Se il nome del modello è “RA-AR0001S00C” il calibro è “AR”.

2. Individuazione dal codice della cassa

Il codice della cassa, ad esempio XXXX-XXXX, è riportato sul fondello dell'orologio.

Le prime tre cifre indicano il calibro.

Esempio: Se il nome del codice della cassa è "F6L2-XXXX" il calibro è "F6L".

* L'ubicazione del codice della cassa può cambiare, e i relativi caratteri essere più piccoli e pertanto difficili da leggere, a seconda delle caratteristiche dell'orologio.
* Le immagini e le illustrazioni riportate nel manuale potrebbero differire dall'aspetto effettivo dell'orologio in proprio possesso, pur rimanendo identiche le funzioni e le procedure d'uso.

◆ CARATTERISTICHE TECNICHE

Calibro		Numero di rubini	Lancetta dei secondi	Display delle 24 ore	Meccanismo di arresto della lancetta dei secondi
AR F	6S 22		Lancetta piccola	-	○
AS F	6L 22		○ ○	○

(1) Frequenza: 21.600 oscillazioni l'ora
(2) Numero di rubini: 21 rubini
(3) Sistema di azionamento: ad avvolgimento (manuale) della molla principale
(4) Autonomia di carica: Almeno 40 ore
(5) Supporti antiurto di protezione della spirale del bilanciere

La precisione giornaliera dichiarata è valida alle seguenti condizioni:

• Dopo 24 ore trascorse alla normale temperatura ambiente, con una carica completa della molla principale e con il quadrante rivolto verso l'alto.
• Per via delle caratteristiche dell'orologio a carica automatica, in base alle seguenti condizioni la precisione dell'ora indicata potrebbe deviare rispetto alla "precisione giornaliera" dichiarata: durata quotidiana d'uso dell'orologio e sua posizione, movimento del braccio e condizione di avvolgimento della molla motrice.
• La deviazione non viene determinata giornalmente, ma in base a un periodo di circa una settimana.

Le caratteristiche tecniche dell'orologio sono soggette a modifiche migliorative senza preavviso.

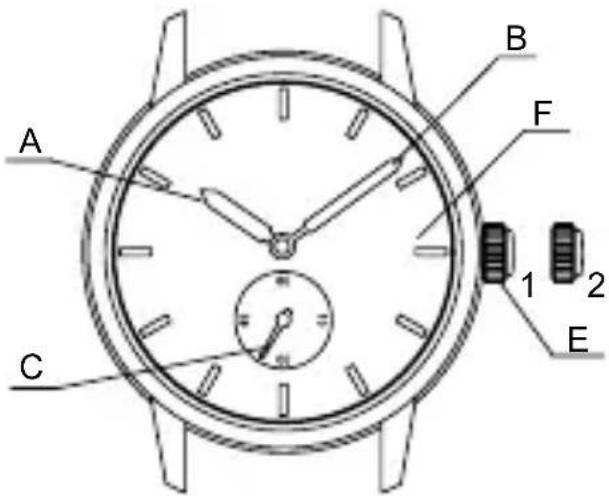

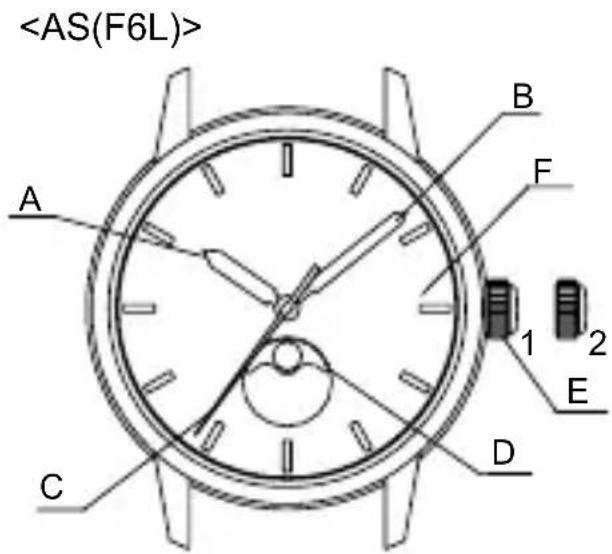

◆ NOME E FUNZIONI DELLE PARTI

A: Lancetta delle ore

D: Display delle 24 ore

1. Posizione normale

B: Lancetta dei minuti

E: Corona

1. Primo clic: impostazione dell'ora

C: Lancetta dei secondi

F: Quadrante

A B F 1 2 C E

A B F 1 2 E C D

* La posizione della corona potrebbe variare a seconda del modello.

◆ MECCANISMO DI RICARICA AUTOMATICA E MANUALE

(1)Questo è un orologio meccanico a caricamento automatico. (provvisto di un meccanismo di carica manuale).

(2) La molla principale viene caricata dai movimenti naturali del braccio mentre si porta l'orologio sul polso. Inoltre, è anche possibile caricare la molla principale ruotando la corona.

(3) Se l'orologio si ferma, far oscillare l'orologio avanti indietro dieci o più volte o ruotare la corona per caricare la molla principale in modo da riavviare la lancetta dei secondi. Dopo l'avvio del movimento si può impostare la data e l'ora.

(4) Quando si carica la molla principale, ruotare lentamente la corona verso destra (in senso orario) mentre si trova nella sua posizione normale.
La rotazione della corona verso sinistra (in senso antiorario) non ha alcun effetto sulla carica della molla principale.
È possibile ricaricare completamente la molla principale girando la corona a destra per circa 20 volte da una posizione di fermo.
È possibile ruotare la corona anche se la molla principale è completamente carica. Durante la carica dell'orologio, usare il conteggio indicato sopra o i segni sull'indicatore della carica residua.

(5) Anche se la molla principale viene caricata completamente, non verrà ricaricata eccessivamente a causa del meccanismo di scivolamento.

(6) Con un caricamento completo, l'orologio funziona per circa 40 ore. Se non ha abbastanza carica, l'orologio potrebbe ritardare. Per mantenere la precisione dell'orologio si raccomanda d'indossarlo almeno 8 ore al giorno.

◆ MODELLO DI TIPO CON CORONA AD AVVITAMENTO

A seconda del modello, potrebbe non essere possibile estrarre la corona senzasvitarla (Modello di tipo con corona ad avvitamento).

Azionare questo tipo di orologio nel modo descritto di seguito:

(1) Prima di impostare data e ora, ruotare la corona verso sinistra per allentarel'avvitamento.
(2) Dopo aver impostato data e ora, ruotare la corona verso destra, mentre la si tiene premuta, fino a quando smette di ruotare. In questo modo la vite sarà avvitata saldamente.

◆ IMPOSTAZIONE DELL'ORA [Impostazione dell'ora]

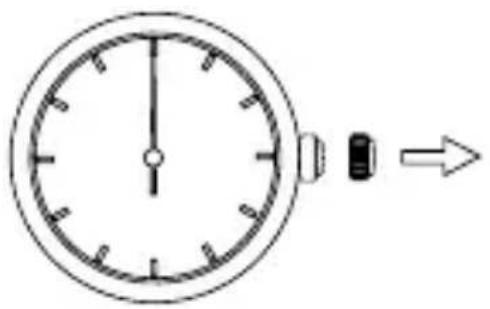

(1) Estrarre la corona fino al primo clic quando la seconda lancetta raggiunge le 12.
(La seconda lancetta si ferma.)

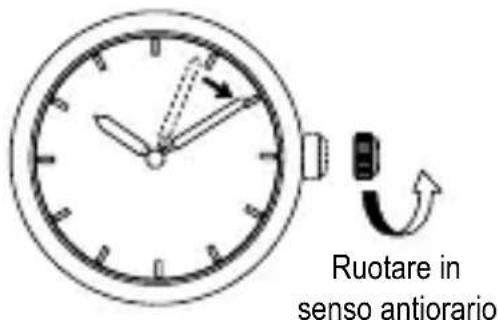

(2) Girare la corona in senso antiorario e impostare l'ora corrente.

* Quando si imposta l'ora, portare la lancetta leggermente indietro rispetto all'ora corrente, quindi spostarla in avanti sull'ora effettiva.

* Questo orologio è dotato di un display delle 24 ore, che può essere regolato in modo da adattarlo alle diverse preferenze.

* Quando si imposta l'ora, portare la lancetta leggermente indietro rispetto all'ora corrente, quindi spostarla in avanti sull'ora effettiva. * Questo orologio è dotato di un display delle 24 ore, che può essere regolato in modo da adattarlo alle diverse preferenze.

* Solo AS(F6L)

Ruotare in senso antiorario

Ruotare in senso antiorario

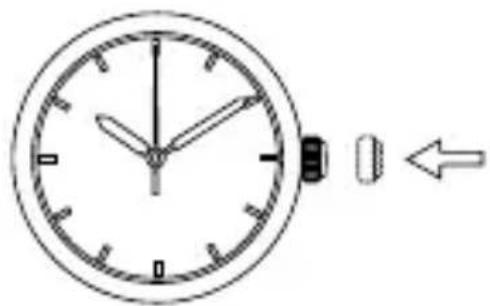

(3) Premere la corona nella posizione normale.

[Informazioni sulla piastra del display delle 24 ore]

La piastra del display delle 24 ore è collegata alla lancetta delle ore e non può essere regolata individualmente.

* Solo AS(F6L)

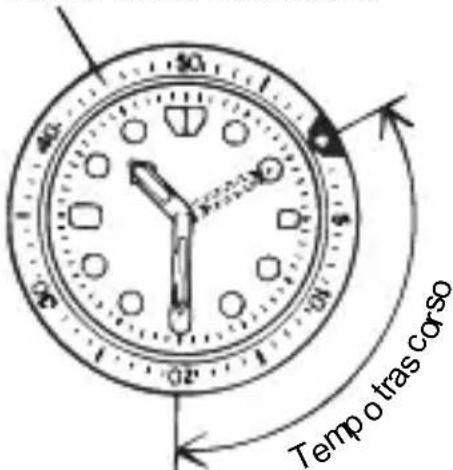

◆ COME UTILIZZARE LA LUNETTA ROTANTE CON INDICATORE

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la lunette sino a far coincidere il simbolo ▽ con la lancetta dei minuti. È così possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cifre riportate sulla lunetta rotante. Ruotando lo stesso simbolo ▽ sul punto desiderato si può inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine la lettura dell'ora attuale.

Lunetta rotante con indicatore

Temp o tras corso

La figura precedente mostra che dalle 10:10 sono trascorsi 20 minuti.

* A seconda del design dell'orologio l'anello indicatore rotante non è provvisto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.

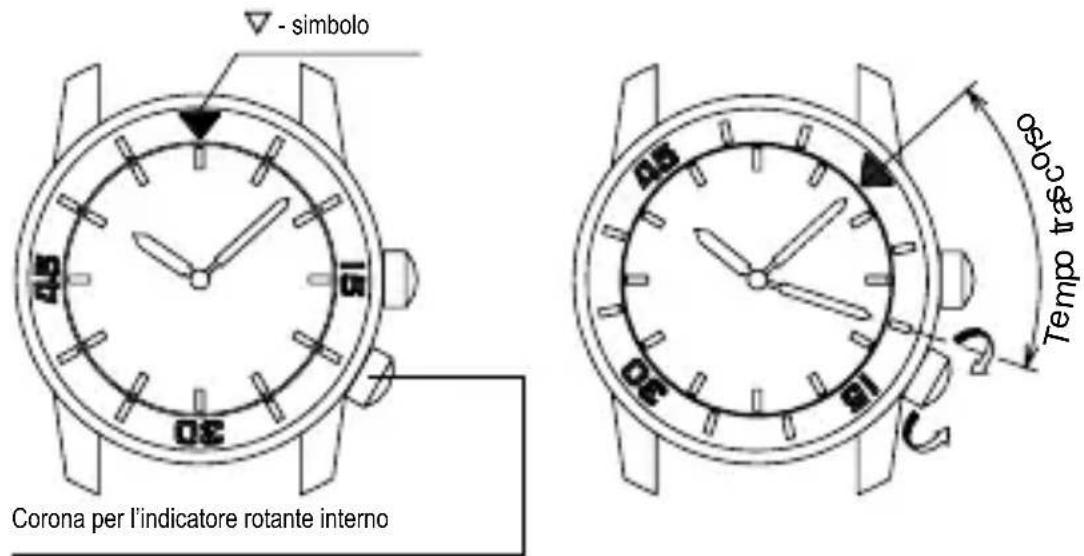

◆ COME UTILIZZARE L'ANELLO INDICATORE ROTANTE INTERNO

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la corona per l'anello indicatore rotante interno sino a far coincidere il simbolo ▽ - con la posizione della lancetta dei minuti.

La posizione dell'anello indicatore rotante interno su cui punta la lancetta dei minuti indica il tempo trascorso.

Ruotando lo stesso simbolo sull'ora desiderata, è possibile anche sapere il tempo residuo.

- simbolo Corona per l'indicatore rotante interno Tempo trascoco

La figura in alto mostra che sono trascorsi 10 minuti dalle 10.08.

* Le posizioni della corona e l'aspetto dell'anello indicatore rotante interno potrebbero variare a seconda del modello.
