Contemporary AF05003A - Orologio ORIENT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio meccanico automatico
Marca	ORIENT
Modello	Contemporary AF05003A
Movimento	Automatico con carica manuale (Calibro F6N)
Funzioni	Ora (ore, minuti, secondi), Data, Indicatore di riserva di carica, Fermo lancetta dei secondi
Vibrazioni	21.600 vibrazioni/ora
Precisione giornaliera	+25 a -15 secondi
Rubini	22 rubini
Riserva di carica	Oltre 40 ore
Resistenza all'acqua	3 bar (30 m) - resistente all'acqua per la vita quotidiana
Materiale della cassa	Acciaio inossidabile
Vetro	Vetro minerale
Diametro della cassa	Circa 40 mm
Spessore della cassa	Circa 12 mm
Larghezza del cinturino	Circa 20 mm
Peso	Circa 80 g
Sistema di carica	Carica della molla (manuale o automatica)
Protezione dagli urti	Cuscinetti antiurto
Temperatura di funzionamento	Da 5°C a 35°C
Istruzioni per la cura	Pulire con un panno morbido asciutto; evitare prodotti chimici, calamite forti e temperature estreme
Precauzioni di sicurezza	Tenere lontano dalla portata dei bambini; non smontare; consultare un medico in caso di reazione allergica
Ricambi e riparabilità	Disponibili presso i centri di assistenza autorizzati ORIENT; manutenzione da parte di un orologiaio qualificato

Domande frequenti - Contemporary AF05003A ORIENT

Come si carica manualmente l'orologio?

Girare la corona in senso orario (a destra) nella posizione normale. Circa 30 giri da una posizione ferma carica completamente la molla. La corona può ancora girare dopo la carica completa grazie al meccanismo di slittamento.

Come si imposta l'ora?

Estrarre la corona al secondo scatto quando la lancetta dei secondi è alle 12 (si ferma). Girare la corona in senso antiorario per impostare l'ora corretta, portando le lancette in avanti oltre l'ora desiderata per precisione. Quindi riportare la corona in posizione normale.

Come si imposta la data?

Estrarre la corona al primo scatto. Girare la corona in senso antiorario per impostare la data corrente. Evitare di impostare la data tra le 20:00 e le 2:00 poiché il calendario sta cambiando. Riportare la corona in posizione normale.

Cosa mostra l'indicatore di riserva di carica?

L'indicatore di riserva di carica mostra quanta energia rimane nella molla. Quando la lancetta indica 40 o F, l'orologio è completamente carico. Il tempo rimanente è approssimativo.

L'orologio è resistente all'acqua? Posso nuotare con esso?

Questo orologio è resistente all'acqua per la vita quotidiana (3 bar / 30 m). Può sopportare schizzi e brevi immersioni, ma non il nuoto o le immersioni. Tenere la corona premuta e non azionare sott'acqua.

Come si utilizza la lunetta girevole se il mio modello ne è dotato?

Se presente, girare la lunetta in modo che il triangolo sia allineato con la lancetta dei minuti. Con il passare del tempo, i minuti trascorsi possono essere letti dalle marcature della lunetta. Nota: alcuni modelli hanno una lunetta unidirezionale con meccanismo a scatto.

Cosa dovrei evitare per prevenire danni?

Evitare campi magnetici forti, urti violenti (cadute), temperature estreme (sotto 5°C o sopra 35°C), prodotti chimici (solventi, profumi) e umidità elevata. Non usare in saune o mentre si azionano macchinari che vibrano.

Con quale frequenza dovrei far revisionare l'orologio?

ORIENT consiglia una revisione ogni 3-5 anni presso un centro di assistenza autorizzato per mantenere precisione e longevità.

Cosa dovrei fare se l'orologio si ferma?

Oscillare l'orologio avanti e indietro circa 10 volte o caricare la corona manualmente per riavviare la lancetta dei secondi. Quindi impostare l'ora e la data. Se non si riavvia, contattare un centro di assistenza.

Posso indossare l'orologio durante lo sport?

Sport leggeri come il golf vanno bene, ma evitare urti violenti da attività come il tennis o l'uso di utensili elettrici. L'orologio potrebbe perdere precisione in caso di forti vibrazioni.

MANUALE UTENTE Contemporary AF05003A ORIENT

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolungato e le migliori prestazioni, leggere con attenzione questo Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere questo Manuale di istruzioni a portata di mano e consultarlo nel momento di bisogno.

◆ PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quanto specificato dai contrassegni sotto indicati per evitare qualsiasi pericolo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo simbolo indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo simbolo indica la possibilità di ferire persone o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

◆ CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo\Condizioni di impiego			Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'auto, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con miscele di gas (uso di gas d'elio)
Non resistente all'acqua		Senza WATER RESISTANT (WATER RESIST)	× ×	× ×	× ×
Orologi resistenti all'acqua	Resistente all' acqua per l'uso giornaliero.	WATER RESISTANT (WATER RESIST)	×	○	× × × ×
	Resistente all'acqua rinforzato per l'uso giornaliero I	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× × ×
	Resistente all'acqua rinforzato per l'uso giornaliero II	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○ ○		×	×
Orologi per immersioni	Orologio per immersioni con aria compressa	AIR DIVER'S 100m / 150m 200m	×	○	○ ○	○		×
	Orologio per immersioni con miscele di gas	He-GAS DIVER'S 200m / 300m /...	×	○	○ ○	○	○

* Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro della cassa.

AVVERTENZA

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essere impiegati in alcun tipo d'immersione, compresa quella in apnea.
③ I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metri (10-20 bar) possono essere usati durante le immersioni in apnea ma non dovrebbero essere impiegati durante quelle con respiratore e ossigeno o o in saturazione d'elio.

ATTENZIONE

④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizza l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzare la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e comprometterne la resistenza all'acqua.
⑥ Se il modello non è impermeabile, fare attenzione agli spruzzi d'acqua (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti getti o fl ussi diretti d'acqua verso l'orologio. Potrebbe essere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometterne la resistenza all'acqua.
⑧ Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare dalla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
⑨ L'interno dell'orologio contiene una certa quantità di umidità, che potrebbe provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se la formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetra acqua, rivolgersi al rivenditore per risolvere il problema quanto prima possibile.

(2) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, mentre la pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.
② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

(3) Magnetismo

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti possono rimanere magnetizzate fino al punto di causare malfunzionamenti. È opportuno prestare la dovuta attenzione.
② L'orologio può temporaneamente andare avanti o indietro mentre rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo esso riprende il suo funzionamento con la precisione originale. In questo caso correggere l'ora.

(4) Vibrazioni

L'orologio può risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

Alle temperature inferiori o superiori a quelle normali (5-35°C) l'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

Non utilizzare l'orologio alle alte temperature, come ad esempio nelle saune. Potrebbe infatti riscaldarsi eccessivamente a causare ustioni.

(6) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercurio, prodotti chimici (diluenti, benzina, solventi vari, detergenti contenenti tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e così via. In questi casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbe anche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(7) Informazioni sugli accessori

Non tentare di disassembrare o modificare il prodotto.

Conservare perni e altri elementi di piccole dimensioni fuori dalla portata dei bambini.

In caso di ingestione accidentale di piccoli pezzi, chiamare immediatamente un medico.

(8) Reazioni allergiche

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irritazioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consultare un medico.

(9) Vernice luminescente

Le lancette e il quadrante di alcuni prodotti sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quindi al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori in atto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio dalla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere poca, oppure per un tempo limitato.

(10) Cinturino impermeabile

Alcuni prodotti impiegano cinturini di pelle e nylon sottoposti a uno speciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino.

◆ CARATTERISTICHE PECULIARI

(1) Questo è un orologio meccanico a caricamento automatico (provvisto di un meccanismo di carica manuale).
(2) Oltre all'indicazione dell'ora, questo orologio dispone di un indicatore della data e di un indicatore della carica residua.
(3) Dispone di un meccanismo di arresto della lancetta dei secondi.
(4) Supporti antiurto di protezione della spirale del bilanciere.

♦ DATI CARATTERISTICI

(1) Funzioni: lancette di ore/minuti/secondi, della carica residua e indicatore della data
(2) Oscillazioni: 21.600 oscillazioni l'ora
(3) Precisione giornaliera: da +25 sec. a -15 sec.
(4) Sistema di azionamento: ad avvolgimento (manuale) della molla principale
(5) Numero di rubini: 22 rubini
(6) Tempo di funzionamento: oltre 40 ore

La precisione giornaliera dichiarata è valida alle seguenti condizioni:

• Dopo 24 ore trascorse alla normale temperatura ambiente, con una carica completa della molla principale e con il quadrante rivolto verso l'alto.
• Per via delle caratteristiche dell'orologio a carica automatica, in base alle seguenti condizioni la precisione dell'ora indicata potrebbe deviare rispetto alla "precisione giornaliera" dichiarata: durata quotidiana d'uso dell'orologio e sua posizione, movimento del braccio e condizione di avvolgimento della molla motrice.
• La deviazione non viene determinata giornalmente, ma in base a un periodo di circa una settimana.

Le caratteristiche tecniche dell'orologio sono soggette a modifiche migliorative senza preavviso.

♦ NOME E FUNZIONI DELLE PARTI

Manina indicatore riserva carica Lancetta dei minuti Indicatore della data Lancetta delle ore Lancetta dei secondi Secondo clic: impostazione dell'ora (La lancetta dei secondi si ferma) Primo clic: impostazione della data Posizione normale (per caricare la molla principale)

* La posizione della corona e l'indicatore di carica residua possono differire in base al modello.

MECCANISMO DI RICARICA AUTOMATICA E MANUALE

(1) Questo è un orologio meccanico a caricamento automatico. (provvisto di un meccanismo di carica manuale).

(2) La molla principale viene caricata dai movimenti naturali del braccio mentre si porta l'orologio sul polso. Inoltre, è anche possibile caricare la molla principale ruotando la corona.

(3) Se l'orologio si ferma, far oscillare l'orologio avanti indietro dieci o più volte o ruotare la corona per caricare la molla principale in modo da riavviare la lancetta dei secondi. Dopo l'avvio del movimento si può impostare la data e l'ora.

(4) Quando si carica la molla principale, ruotare lentamente la corona verso destra (in senso orario) mentre si trova nella sua posizione normale.
La rotazione della corona verso sinistra (in senso antiorario) non ha alcun effetto sulla carica della molla principale.
È possibile ricaricare completamente la molla principale girando la corona a destra per circa 20 volte da una posizione di fermo.
È possibile ruotare la corona anche se la molla principale è completamente carica. Durante la carica dell'orologio, usare il conteggio indicato sopra o i segni sull'indicatore della carica residua.
(5) Anche se la molla principale viene caricata completamente, non verrà ricaricata eccessivamente a causa del meccanismo di scivolamento.
(6) Con un caricamento completo, l'orologio funziona per circa 40 ore. Se non ha abbastanza carica, l'orologio potrebbe ritardare. Per mantenere la precisione dell'orologio si raccomanda d'indossarlo almeno 8 ore al giorno.

◆ MODELLO DI TIPO CON CORONA AD AVVITAMENTO

A seconda del modello, potrebbe non essere possibile estrarre la corona senzasvitarla (Modello di tipo con corona ad avvitamento).

Azionare questo tipo di orologio nel modo descritto di seguito:

(1) Prima di impostare data e ora, ruotare la corona verso sinistra per allentarel'avvitamento.
(2) Dopo aver impostato data e ora, ruotare la corona verso destra, mentre la si tiene premuta, fino a quando smette di ruotare. In questo modo la vite sarà avvitata saldamente.

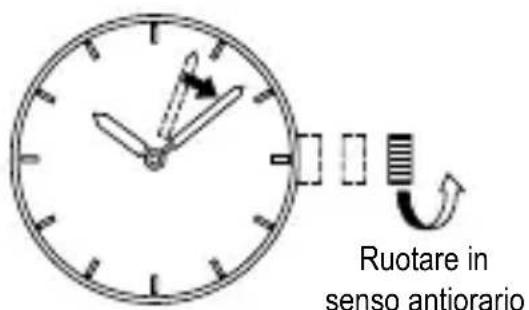

◆ IMPOSTAZIONE DELL'ORA E DEL CALENDARIO [Impostazione dell'ora]

(1) Estrarre la corona fino al secondo clic quando la seconda lancetta raggiunge le 12.

(La seconda lancetta si ferma.)

(2) Girare la corona in senso antiorario e impostare l'ora corrente.

* Quando si imposta l'ora, portare la lancetta leggermente indietro rispetto all'ora corrente, quindi spostarla in avanti sull'ora effettiva.

* Per l'orologio con il calendario, assicurarsi di non confondere le ore antimeridiane e pomeridiane, in quanto la data cambia a mezzanotte.

Ruotare in senso antiorario

(3) Premere la corona nella posizione normale.

[Impostazione della data]

ATTENZIONE

Evitare di impostare la data tra le 8:00 p.m. e le 2:00 a.m., poiché in questo periodo è situato il cambio di data. Se si imposta la data in questo periodo di tempo, la data potrebbe non cambiare sul giorno successivo oppure l'orologio potrebbe non funzionare correttamente. Quando si imposta la data, accertarsi di spostare la lancetta lontano da questo periodo di tempo.

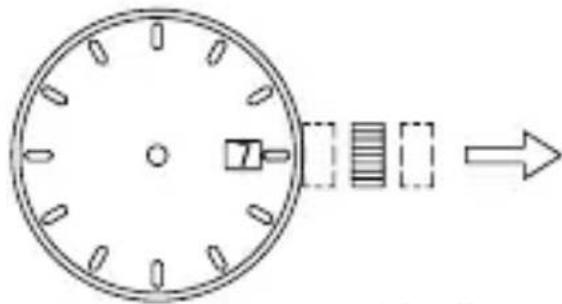

(1) Estrarre la corona fino al primo clic. * La corona di questo orologio può essere estratta al primo o al secondo clic.

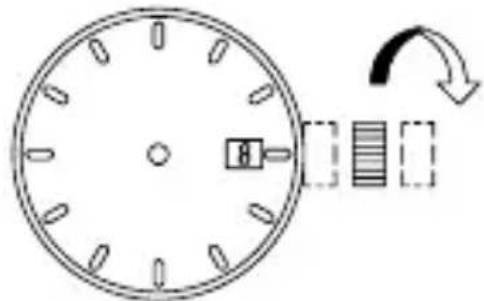

(2) Girare la corona in senso orario e impostare la data corrente.

(3) Premere la corona per portarla in posizione normale..

Girare in senso orario

** Correzione della data alla fine del mese

È necessario correggere la data per i mesi di 30 o meno giorni. Quando la data passa al primo giorno del mese successivo, impostare la data su [First (1)].

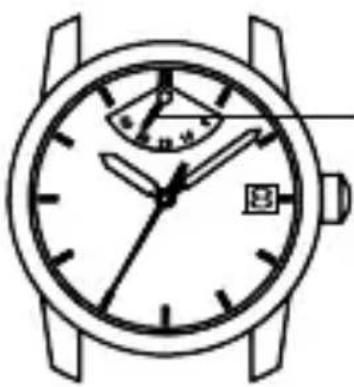

◆ INDICATORE DELLA CARICA RESIDUA

L'indicatore della carica residua mostra la quantità di carica dell'orologio sotto forma di quantità di tempo, in modo che si possa verificare subito per quanto tempo funzionerà ancora l'orologio.

Quando la manina della riserva di carica indica 40 o F, la molla principale è completamente carica.

Manina indicatore riserva carica

* Il tempo rimanente indicato è solo approssimativo.

Il tempo indicato potrebbe essere diverso dal tempo rimanente effettivo.

Questo prodotto è dotato anche di una funzione di ricarica automatica. Quando viene indossato sul polso, il movimento del braccio ricarica la molla principale. L'effettiva ricarica della molla dipende dal movimento del braccio.

Se non si ricarica, la manina della riserva di carica si sposta verso zero man mano che passa il tempo.

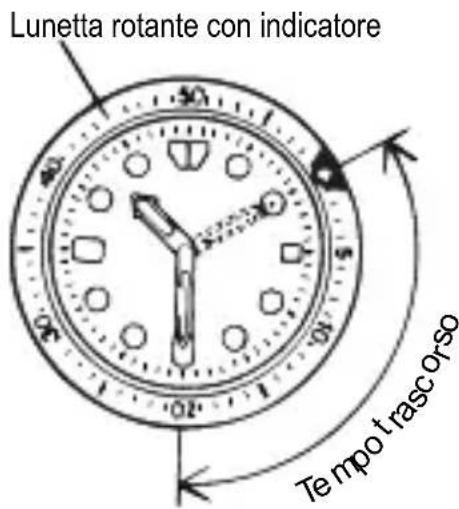

◆ COME UTILIZZARE LA LUNETTA ROTANTE CON INDICATORE

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la lunette sino a far coincidere il simbolo ▽ con la lancetta dei minuti. È così possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cifre riportate sulla lunetta rotante. Ruotando lo stesso simbolo ▽ sul punto desiderato si può inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine la lettura dell'ora attuale.

Lunetta rotante con indicatore Tempo trasc orso

* A seconda del design dell'orologio l'anello indicatore rotante non è provvisto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.

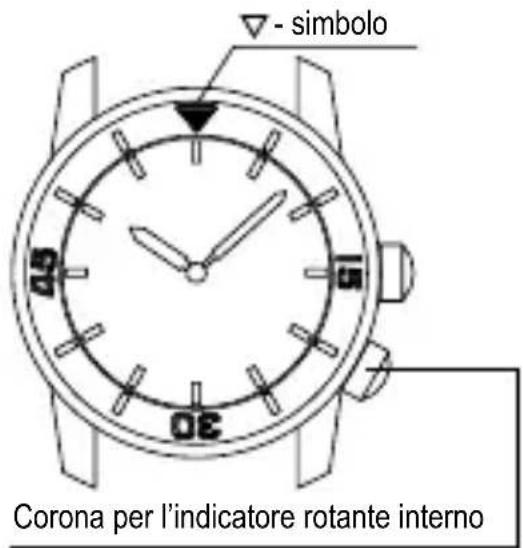

◆ COME UTILIZZARE L'ANELLO INDICATORE ROTANTE INTERNO

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

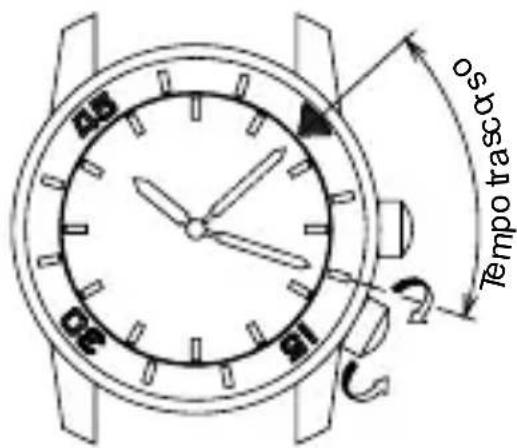

Ruotare la corona per l'anello indicatore rotante interno sino a far coincidere il simbolo ▽ - con la posizione della lancetta dei minuti.

La posizione dell'anello indicatore rotante interno su cui punta la lancetta dei minuti indica il tempo trascorso.

Ruotando lo stesso simbolo sull'ora desiderata, è possibile anche sapere il tempo residuo.

- simbolo Corona per l'indicatore rotante interno

45 91 Tempo trasc αs°

La figura in alto mostra che sono trascorsi 10 minuti dalle 10.08.

* Le posizioni della corona e l'aspetto dell'anello indicatore rotante interno potrebbero variare a seconda del modello.
