MANUALE UTENTE Viera TX-55CXW704 PANASONIC

Istruzioni per l'uso

Televisore LCD

Blank rectangular frame with no text, symbols, or markings

VIERA

Per istruzioni più dettagliate, consultare [eHelp] (Istruzioni per l'uso integrate).

eHELP

eHelp

- Come utilizzare [eHelp] → (pag. 15)

Complimenti per l'acquisto del presente prodotto Panasonic.

Prima di utilizzare il prodotto, leggere attentamente le seguenti istruzioni e conservarle per eventuali consultazioni future.

Prima dell'uso, leggere attentamente le "Precauzioni per la sicurezza" in questo manuale.

Le immagini in questo manuale hanno soltanto uno scopo illustrativo.

Fare riferimento alla garanzia pan-europea se è necessario rivolgersi al rivenditore Panasonic locale per l'assistenza.

Indice

Leggere con attenzione

Avviso importante 3

Precauzioni per la sicurezza 4

Guida all'avvio rapido

Accessori 7

Collegamenti 8

Identificazione dei comandi 12

Prima sintonia automatica 14

Utilizzo di VIERA

Visione dei programmi TV 15

Come utilizzare eHelp 15

Visione di immagini 3D 16

Modalità di utilizzo delle funzioni dei menu ……17

Modifica delle impostazioni delle immagini e dell'audio …18

Risintonizzazione dal menu Funzioni 19

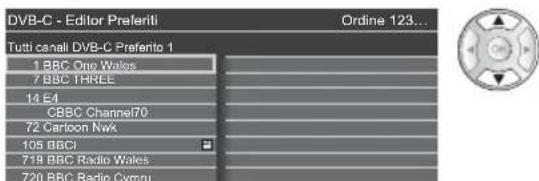

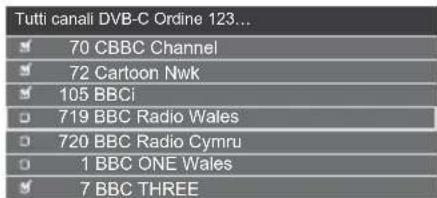

Sintonizzazione e modifica dei canali 20

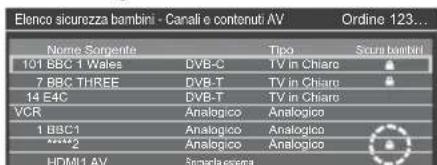

Sicurezza bambini 22

Visione degli ingressi esterni 23

Visione del Televideo 24

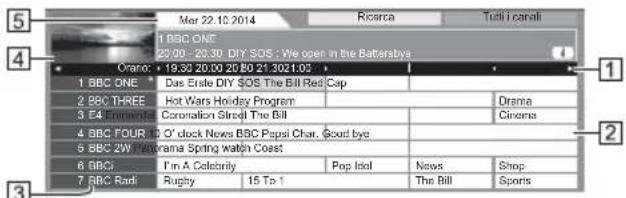

Uso della Guida TV 25

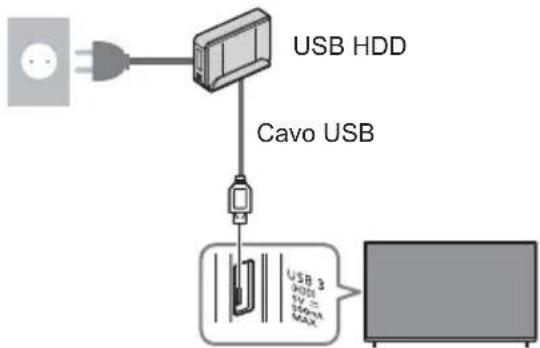

Registrazione HDD USB 26

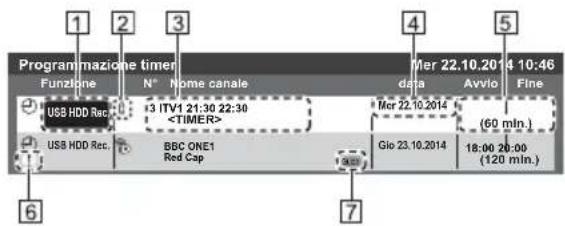

Programmazione timer 27

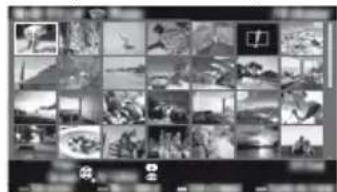

Uso di Media Player 28

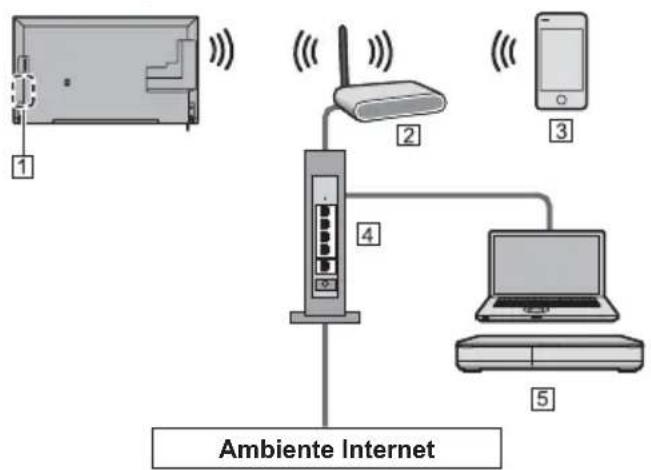

Utilizzo della rete domestica 29

Altre informazioni

Domande e risposte 31

Manutenzione 32

Dati tecnici 32

DOLBY DIGITAL PLUS

POWERED BY DRAGON

- Per informazioni sui marchi di fabbrica, consultare [eHelp] (Supporto > Licenza).

Avviso importante

Avviso per le funzioni DVB / trasmissioni di dati / IPTV

- Questo televisore è progettato in conformità agli standard (aggiornati ad agosto 2014) dei servizi digitali terrestri DVB-T / T2 (MPEG2 e MPEG4-AVC(H.264)), dei servizi digitali via cavo DVB-C (MPEG2 e MPEG4-AVC(H.264)) e dei servizi digitali satellitari DVB-S (MPEG2 e MPEG4-AVC(H.264)).

Per la disponibilità dei servizi DVB-T / T2 o DVB-S nella propria area, rivolgersi al rivenditore locale.

Per la disponibilità dei servizi DVB-C con il presente televisore, rivolgersi al provider di servizi via cavo.

- Questo televisore potrebbe non funzionare correttamente con segnali non conformi agli standard DVB-T / T2, DVB-C o DVB-S.

- La disponibilità delle caratteristiche varia a seconda del paese, dell'area geografica, dell'emittente, del provider di servizi e dell'ambiente di rete e satellitare.

- Non tutti i moduli CI (interfaccia comune) funzionano correttamente con questo televisore. Rivolgersi al provider di servizi per informazioni sui moduli CI disponibili.

- Questo televisore potrebbe non funzionare correttamente con i moduli CI non approvati dal provider di servizi.

- A seconda del provider di servizi, possono essere applicate tariffe aggiuntive.

- La compatibilità con i servizi futuri non è garantita.

- Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese)

http://panasonic.net/viera/support

Panasonic non garantisce il funzionamento e le prestazioni dei dispositivi periferici di altri produttori e non si assume alcuna responsabilità o danno indotti da funzionamento e/o prestazioni derivanti dall'utilizzo dei dispositivi periferici di tali produttori.

La registrazione e la riproduzione di un contenuto su questo o su qualsiasi altro apparecchio può richiedere l'autorizzazione del proprietario del copyright o di altri diritti relativi ai contenuti. Panasonic non dispone dell'autorità e non garantisce all'utente tale autorizzazione, disconoscendo esplicitamente qualsiasi diritto, capacità o intenzione di ottenere l'autorizzazione stessa per conto dell'utente. È responsabilità dell'utente assicurarsi che l'uso di questo o di altri apparecchi sia conforme alla normativa sul copyright applicabile nel paese di residenza. Fare riferimento a tale normativa per ulteriori informazioni sulle leggi e sui regolamenti in merito, oppure contattare il proprietario dei diritti del contenuto che si desidera registrare o riprodurre.

Questo prodotto ha la licenza del portafoglio del brevetto AVC per l'uso personale e non commerciale di un utente per (i) la codifica video conforme allo standard AVC ("AVC Video") e/o (ii) la decodifica AVC Video codificata dall'utente che svolge una attività personale e non commerciale e/o ottenuta da un fornitore video dotato della licenza di fornire il servizio AVC Video. Non viene concessa alcuna licenza, implicita o esplicita, per altro uso.

Si possono ottenere informazioni addizionali da MPEG LA, LLC.

Vedere http://www.mpegla.com.

Trasportare soltanto in posizione verticale.

Precauzioni per la sicurezza

Per contribuire ad evitare il pericolo di scosse elettriche, incendio, danni o infortuni, attenersi alle avvertenze e alle precauzioni riportate di seguito:

■ Spina e cavo di alimentazione

Avvertenza

Se si rileva qualcosa di insolito, staccare immediatamente la spina del cavo di alimentazione dalla presa di corrente.

• Questo televisore è progettato per funzionare con un'alimentazione C.a. 220-240 V, 50 / 60 Hz.
• Inserire completamente la spina nella presa di corrente.
• Assicuratevi che ci sia un accesso facile alla spina del cavo di alimentazione.
• Prima di pulire il televisore, scollegare la spina del cavo di alimentazione.
  • Non toccare la spina del cavo di alimentazione con le mani bagnate.

• Non danneggiare il cavo di alimentazione.

• Non mettere oggetti pesanti sul cavo di alimentazione.
• Non mettere il cavo di alimentazione vicino ad un oggetto molto caldo.
- Non staccare il cavo di alimentazione tirandolo. Per staccare il cavo di alimentazione dalla presa di corrente, prenderlo per la spina.

• Non spostare il televisore con il cavo di alimentazione collegato alla presa di corrente.

- Non torcere il cavo di alimentazione e non piegarlo o tenderlo eccessivamente.

- Non usare il cavo di alimentazione con la spina danneggiata o una presa di corrente danneggiata.

- Assicurarsi che il televisore non schiacci il cavo di alimentazione.

- Non usare un cavo di alimentazione diverso da quello in dotazione a questo televisore.

■ Attenzione

Avvertenza

• Non aprire né modificare il televisore per proprio conto poiché rimuovendo i pannelli è possibile entrare in contatto con componenti sotto tensione. All'interno del televisore non sono presenti componenti riparabili dall'utente.
• Non esporre il televisore alla pioggia oppure all'umidità eccessiva. Non posare sull'apparecchio i recipienti con l'acqua, come per esempio i vasi e non esporre la TV all'acqua gocciolante né all'acqua corrente.
• Non inserire alcun oggetto nei fori di ventilazione del televisore.
• Non utilizzare piedistalli e attrezzature di montaggio non approvati. Rivolgersi al rivenditore Panasonic locale per far eseguire la regolazione o l'installazione delle staffe di montaggio a parete approvate.
• Evitare di esercitare un'eccessiva pressione o di urtare il pannello del display.
  • Assicurarsi che i bambini non salgano sul televisore.
  • Non collocare il televisore su superfici inclinate o instabili e assicurarsi che non sporga oltre il margine della base.
• Questo televisore è progettato per l'uso da tavolo.
  • Non esporre il televisore alla luce diretta del sole e altre fonti di calore.

Al fine di prevenire gli incendi, tenere sempre lontano dal televisore le candele e le altre fonti di fiamme libere.

■ Pericolo di strozzamento / soffocamento

Avvertenza

• L'imballaggio e alcune parti piccole di questo prodotto possono essere pericolosi per i bambini, sottoponendoli a un rischio di soffocamento. Tenere queste parti fuori della portata dei bambini.
  • Non permettere ai bambini di maneggiare oggetti piccoli quali le schede SD. Il piccolo oggetto potrebbe essere ingerito dai bambini. Rimuovere la Scheda SD subito dopo l'uso e conservarla lontano dalla portata dei bambini.

■ Piedistallo

Avvertenza

• Non smontare o modificare il piedistallo.

Precauzioni

- Non usare piedistalli diversi da quello fornito con il televisore.

- Non utilizzare il piedistallo qualora presenti deformazioni o rotture. In questo caso, rivolgersi immediatamente al rivenditore Panasonic locale.

- Durante il montaggio, accertarsi che tutte le viti siano saldamente serrate.

- Assicurarsi che il televisore non subisca urti durante l'installazione del piedistallo.

• Assicurarsi che i bambini non salgano sul piedistallo.

- Per l'installazione o la rimozione del televisore dal piedistallo è necessario l'intervento di almeno due persone.

• Installare o rimuovere il televisore attenendosi alla procedura specificata.

■ Onde radio

Avvertenza

- Non utilizzare il televisore in istituti medici o luoghi con apparecchiature medicali. Le onde radio possono interferire con le apparecchiature medicali e causare danni dovuti al malfunzionamento.

- Non usare il televisore vicino ad apparecchiature di controllo automatiche, ad esempio porte automatiche o allarmi antincendio. Le onde radio possono interferire con le apparecchiature di controllo automatiche e causare danni dovuti al malfunzionamento.

- Se si è portatori di pacemaker cardiaco, mantenere una distanza di almeno 22 cm dal televisore. Le onde radio possono interferire con il funzionamento del pacemaker.

- Evitare di smontare o modificare il televisore in alcun modo.

■ LAN wireless incorporata

Precauzioni

- Non utilizzare la LAN wireless incorporata per la connessione a una rete wireless (SSID*) per la quale non si dispone dei diritti di utilizzo. Tali reti potrebbero essere elencate nei risultati della ricerca. Il loro utilizzo potrebbe tuttavia essere considerato come illecito.

*SSID è un nome che identifica una particolare rete wireless per la trasmissione.

- Non sottoporre la LAN wireless incorporata a temperature elevate, alla luce diretta del sole o all'umidità.

- I dati trasmessi e ricevuti mediante onde radio possono essere intercettati e controllati.

- La LAN wireless incorporata utilizza bande di frequenza a 2,4 GHz e 5 GHz. Per evitare malfunzionamenti o rallentamenti causati da interferenze delle onde radio durante l'utilizzo della LAN wireless incorporata, allontanare il televisore da altri apparecchi che utilizzano segnali a 2,4 GHz e 5 GHz, quali altri dispositivi LAN wireless, microonde e telefoni cellulari.

- Se si verificano problemi causati dall'elettricità statica, è possibile che il televisore si spenga al fine di proteggersi. In questo caso, spegnere il televisore con l'interruttore principale di accensione / spegnimento, quindi riaccenderlo.

- Per ulteriori informazioni sulla LAN wireless e sul punto d'accesso, visitare il seguente sito Web.

(Solo in inglese)

http://panasonic.net/viera/support

■ Tecnologia wireless Bluetooth

Precauzioni

- Il televisore utilizza la banda ISM della frequenza radio a 2,4 GHz (Bluetooth®). Per evitare malfunzionamenti o rallentamenti causati da interferenze delle onde radio, allontanare il televisore da dispositivi quali altri dispositivi LAN wireless, altri dispositivi Bluetooth, microonde, telefoni cellulari e dispositivi che utilizzano il segnale a 2,4 GHz.

■ Ventilazione

Precauzioni

Lasciare uno spazio sufficiente intorno al televisore per evitare un eccessivo accumulo di calore, che potrebbe causare un guasto anticipato di alcuni componenti.

Distanza minima:

10 10 10 10 (cm)

• Non ostacolare la ventilazione, ad esempio coprendo le aperture di ventilazione con giornali, tovaglie e tende.

- A prescindere dall'utilizzo di un piedistallo, assicurarsi sempre che le ventole sul fondo del televisore non siano bloccate e vi sia spazio sufficiente per consentire una ventilazione adeguata.

■ Spostamento del televisore

Precauzioni

Prima di spostare il televisore, scollegare tutti i cavi.

- Per spostare il televisore è necessario l'intervento di almeno due persone.

■ Inutilizzo prolungato

Precauzioni

Questo televisore continua a consumare della corrente anche quando è spento, per tutto il tempo che la spina del cavo di alimentazione rimane attaccata alla presa di corrente.

- Se il televisore non viene utilizzato per un lungo periodo di tempo, staccare la spina del cavo di alimentazione dalla presa di corrente.

Volume eccessivo

Precauzioni

- Il volume eccessivo delle cuffie può danneggiare l'udito. Può provocare danni irreversibili.

- Se si avverte nelle orecchie un rumore tamburellante, abbassare il volume o interrompere temporaneamente l'uso delle cuffie.

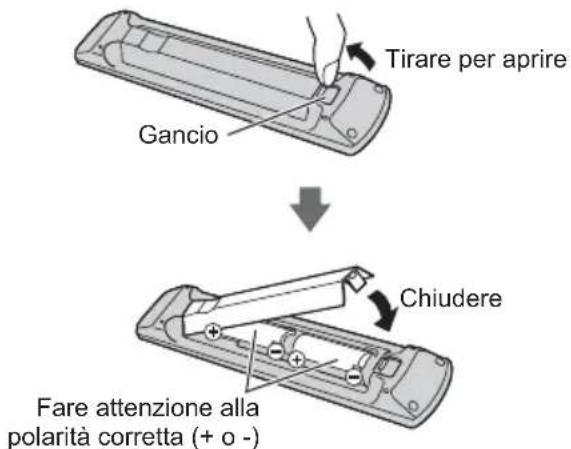

■ Batterie del telecomando

Precauzioni

- L'installazione non corretta potrebbe causare perdite, corrosione ed esplosione delle batterie.

- Per la sostituzione, utilizzare soltanto batterie di tipo uguale o equivalente.

• Non mischiare batterie vecchie e nuove.

- Non mischiare tipi diversi di batterie (come batterie alcaline e al manganese).

• Non usare batterie ricaricabili (Ni-Cd, ecc.).

• Non bruciare o rompere le batterie.

- Non esporre le batterie a calore eccessivo, ad esempio luce del sole, fiamme libere o simili.

- Smaltire correttamente le batterie.

- Rimuovere la batteria dall'unità quando non la si utilizza per periodi prolungati per prevenire perdite, corrosioni ed esplosioni.

■ Visione di immagini 3D

Precauzioni

- Prestare particolare attenzione quando i bambini visualizzano immagini 3D. Di norma, le immagini 3D non devono essere visualizzate da bambini di età inferiore a 6 anni. I genitori o altri adulti devono controllare i bambini mentre visualizzano immagini 3D per garantirne la sicurezza e la salute.

- Smettere immediatamente di visualizzare le immagini 3D se si avverte stanchezza, malessere, si sperimentano altre sensazioni di disagio o si vedono chiaramente immagini doppie. Effettuare delle pause adeguate prima di continuare la visione. Se si imposta l'effetto 3D mediante [Regolazione 3D], tenere presente che la visione delle immagini 3D varia da persona a persona.

- Non visualizzare immagini 3D se si soffre di sensibilità alla luce, problemi cardiaci o altri problemi di salute.

- Quando si visualizzano immagini 3D, la sensazione della distanza potrebbe essere compromessa o erronea. Evitare di colpire involontariamente lo schermo del televisore o altre persone. Accertarsi che non vi siano oggetti fragili nelle vicinanze, onde evitare danni accidentali e infortuni.

- La distanza di visione consigliata è almeno tre volte l'altezza dell'immagine. Non visualizzare le immagini 3D da una distanza minore di quella consigliata.

Televisore LCD

Dichiarazione di conformità (DoC)

"Con il presente, Panasonic Corporation dichiara che questo televisore è conforme ai requisiti di base e ad altre disposizioni applicabili della Direttiva 1999/5/CE". Per una copia della Dichiarazione di conformità originale di questo televisore, visitare il seguente sito Web:

http://www.doc.panasonic.de

Rappresentante autorizzato:

Questo televisore è destinato ai seguenti paesi.

Albania, Andorra, Austria, Belgio, Bulgaria, Croazia, Cipro, Repubblica Ceca, Danimarca, Estonia, Finlandia, Francia, Germania, Grecia, Ungheria, Italia, Islanda, Lettonia, Liechtenstein, Lituania, Lussemburgo, Malta, Monaco, Montenegro, Paesi Bassi, Norvegia, Polonia, Portogallo, Romania, Slovakchia, Slovenia, Spagna, Svezia, Svizzera, Turchia, Macedonia

Questo apparecchio può essere utilizzato in altri paesi fuori dal territorio europeo.

La funzionalità LAN wireless di questo televisore deve essere utilizzata esclusivamente all'interno di edifici.

Accessori

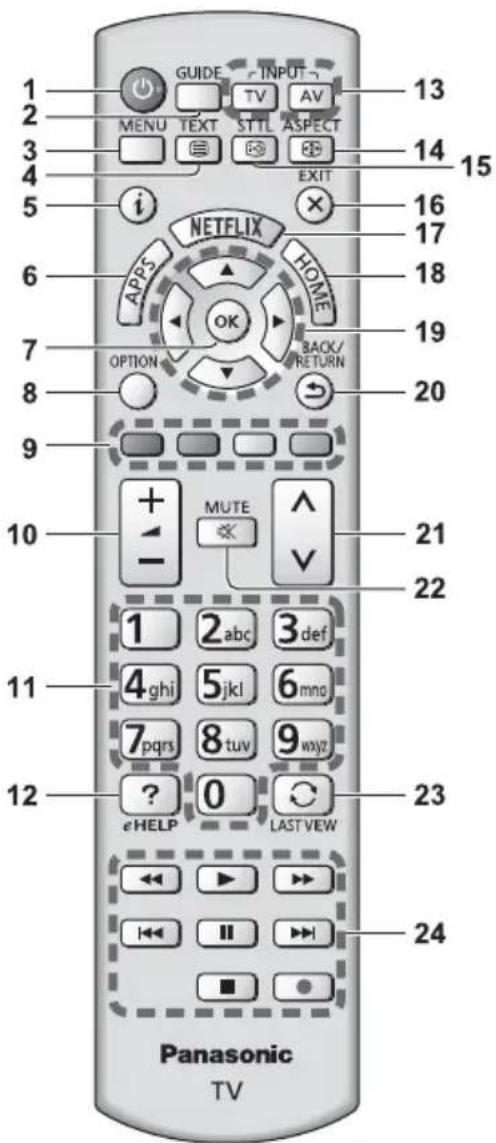

Telecomando

→ (pag. 12)
N2QAYB001010

Piedistallo (2)

→ (pag. 7)
• R
• L

Cavo di alimentazione

→ (pag. 9)

Batterie (2)

R6
→ (pag. 13)

Istruzioni per l'uso

Garanzia pan-europea

• Gli accessori potrebbero non essere forniti insieme. Prestare attenzione a non farli cadere accidentalmente.
- Per informazioni sugli accessori opzionali, consultare [eHelp] (Supporto > Accessori opzionali).

Montaggio / rimozione del piedistallo

Ⓐ Vite di montaggio (4)

M4 × 12

B Piedistallo (R)

■ Operazioni preliminari

Estrarre il piedistallo e il televisore dall'imballo e collocare il televisore su un piano da lavoro, con il pannello dello schermo rivolto verso il basso e appoggiato su un panno morbido (coperta, ecc.)

• Utilizzare una superficie di appoggio piana e stabile, più grande della TV.
  • Non reggere il televisore dal pannello dello schermo.
• Accertarsi di non graffiare o danneggiare il televisore.

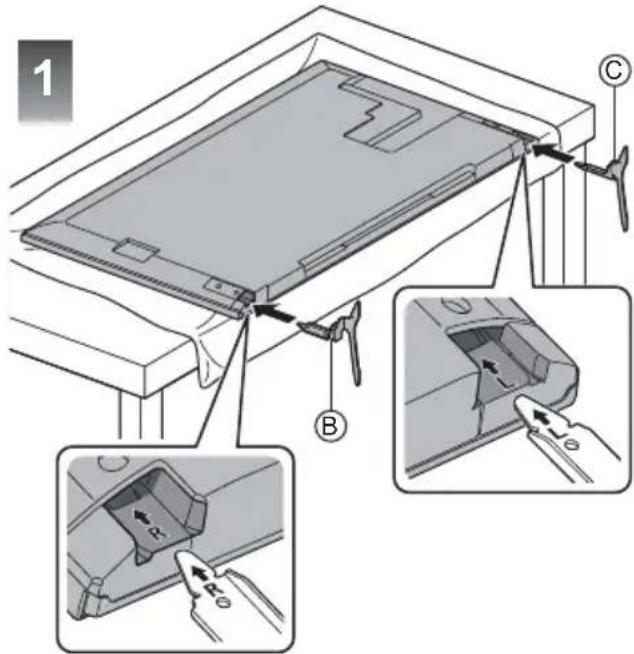

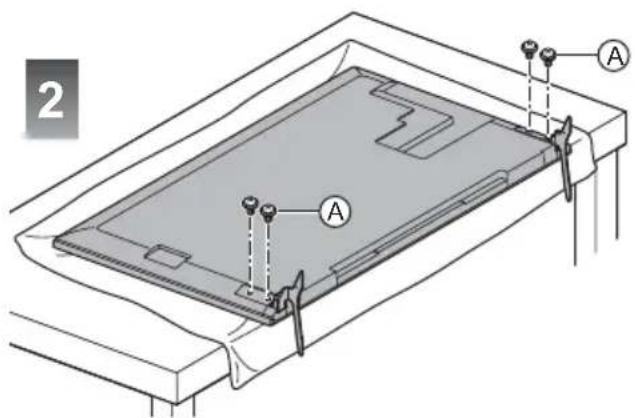

■ Montaggio del piedistallo

1 B C

2 A A

Rimozione del piedistallo dal televisore

Rimuovere il piedistallo nel seguente modo quando si utilizza la staffa di montaggio a parete o per reimballare il televisore.

1 Collocare il televisore su un piano da lavoro, con il pannello dello schermo rivolto verso il basso e appoggiato su un panno pulito e morbido.
2 Rimuovere le viti di montaggio® dal televisore.
3 Staccare il piedistallo dal televisore.

Collegamenti

• I dispositivi esterni e i cavi mostrati non sono forniti con questo televisore.
• Accertarsi che il televisore sia scollegato dalla presa di corrente prima di collegare o di scollegare qualsiasi cavo.
• Verificare che il tipo di terminale e le spine del cavo siano corretti per il collegamento.
• Usare un cavo conforme HDMI completamente allacciato.
• Usare un cavo SCART completamente allacciato.
• Tenere il televisore lontano dalle apparecchiature elettriche (apparecchiature video, ecc.) o apparecchiature con un sensore a infrarossi; in caso contrario, potrebbero verificarsi distorsioni di immagini/audio o interferenze nel funzionamento dell'altra apparecchiatura.
• Leggere anche il manuale del componente che viene collegato.

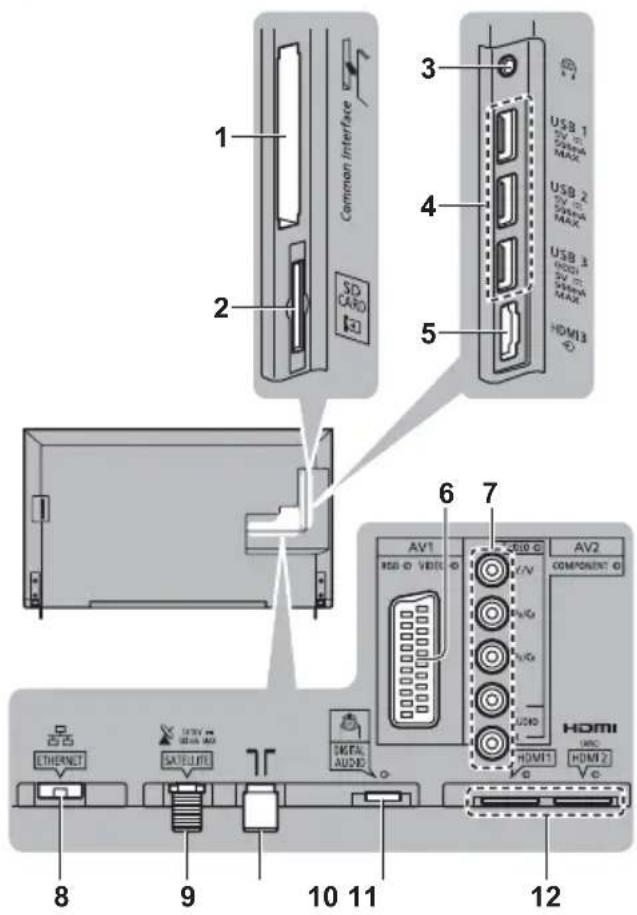

Terminali

1 2 3 4 5 6 7 8 9 10 11 12 Common Interface SD CARD USB 1 TV 10 VDDA MAX USB 2 TV 10 VDDA MAX USB 3 HDMI1 TV 10 VDDA MAX HDMI3 AV1 RSB ID VIDEO AV2 COMPONENT ID F/V P/A/Ga P/A/Ga U/DIO HDMI MFC SATELLITE SATEL AUDIO HDMI2 Ethernet

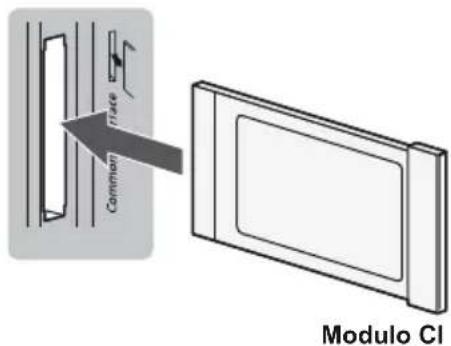

1 Alloggiamento CI (pag. 11)
2 Slot scheda SD
3 Presa cuffie (pag. 11)
4 Porta USB 1 - 3
5 HDMI3

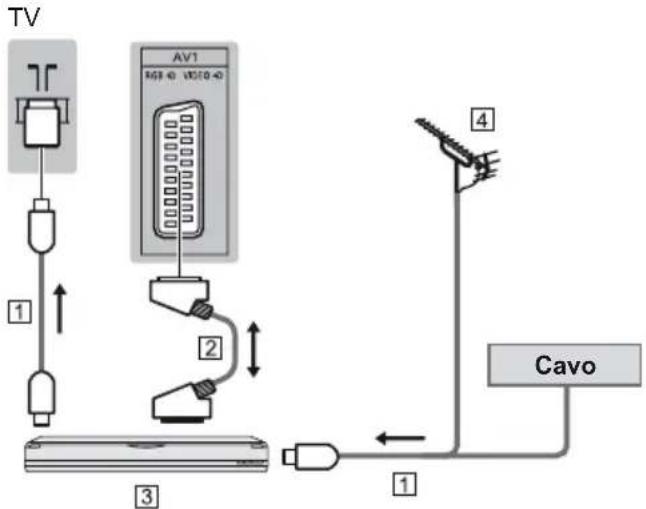

6 AV1 (SCART) (pag. 10)

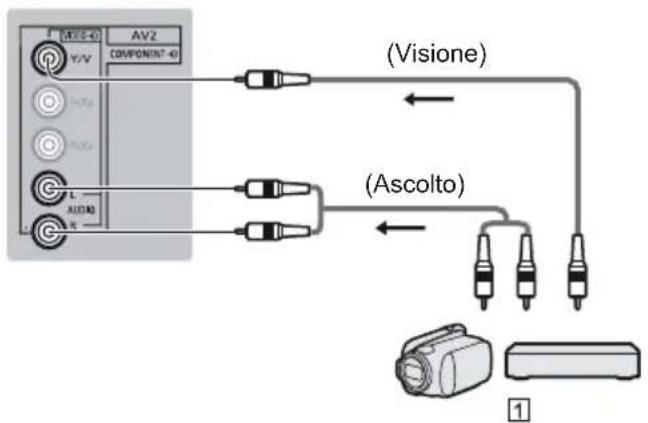

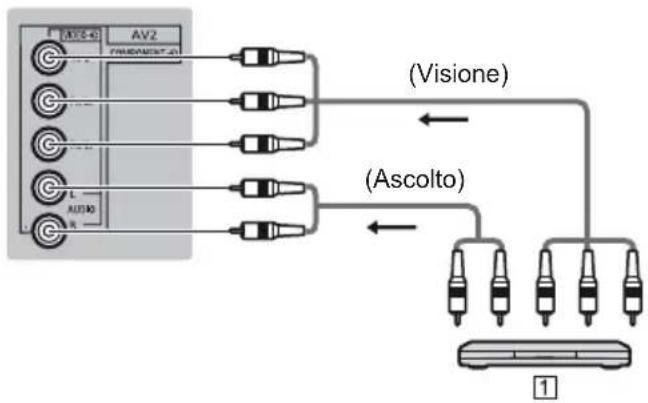

7 AV2 (COMPONENT / VIDEO) (pag. 11)

8 ETHERNET (pag. 10)

9 Terminale satellitare (pag. 9)

10 Terminale terrestre / cavo → (pag. 9)

11 DIGITAL AUDIO

12HDMI1 - 2 (pag. 10, 11)

- Per visualizzare i contenuti in formato 4K, utilizzare il terminale HDMI. (pag. 10)

Collegamenti di base

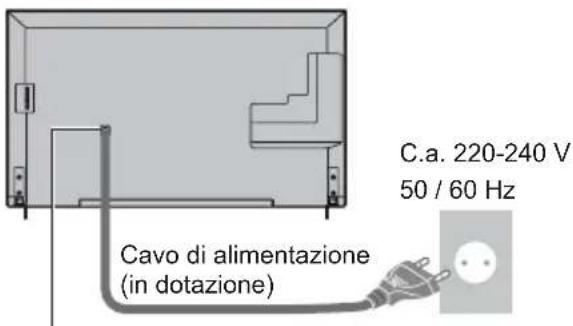

■ Cavo di alimentazione

C.a. 220-240 V 50 / 60 Hz Cavo di alimentazione (in dotazione)

Inserire completamente la spina in posizione.

- Staccare sempre la spina del cavo di alimentazione prima di scollegarlo dalla presa di corrente.

Antenna

TV Cavo

① Cavo RF
② Antenna terrestre

• Per DVB-C, DVB-T, analogico

Parabola satellitare

DVB-S

1 Cavo satellite
② Parabola satellitare

- Per installare correttamente la parabola satellitare, rivolgersi al rivenditore locale. Per informazioni dettagliate, rivolgersi anche alle emittenti delle trasmissioni satellitari.

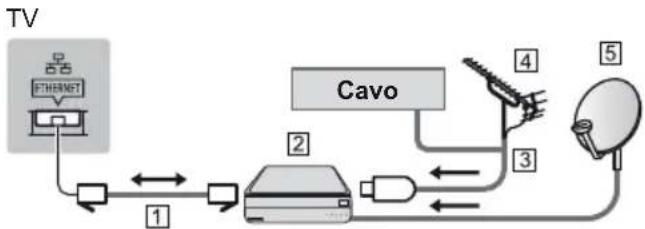

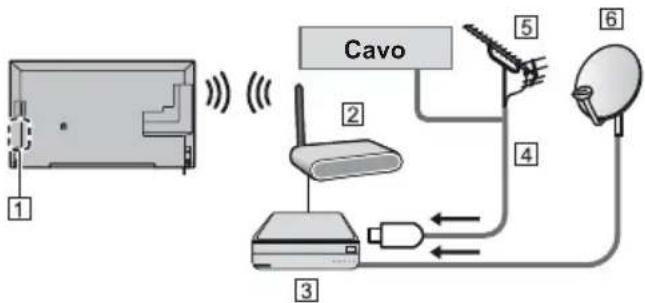

Collegamento client DVB-via-IP

Questo televisore è dotato di funzione client DVB-via-IP e può essere collegato a un server DVB-via-IP per guardare la trasmissione in streaming.

- Si consiglia di collegare il server DVB-via-IP con un cavo LAN.

■ Connessione cablata

① Cavo LAN (schermato)
- Usare il cavo LAN (STP) schermato a doppino ritorto.
② Server DVB-via-IP
3 Cavo RF
4 Antenna terrestre
5 Parabola satellitare

■ Connessione wireless

Cavo 1 2 3 4 5 6

① Wireless LAN integrata
② Punto di accesso
3 Server DVB-via-IP
4 Cavo RF
5 Antenna terrestre
6 Parabola satellitare

• A seconda delle condizioni di rete e della trasmissione, questa funzione potrebbe non essere disponibile.
• Per informazioni sui collegamenti, consultare il manuale del server DVB-via-IP.
• Per i dettagli, consultare [eHelp] (Funzioni > DVB-via-IP).

Dispositivi AV

■ Registratore DVD / VCR

TV AV1 1 2 3 4 Cavo

① Cavo RF
② Cavo SCART
③ Registratore DVD / VCR
4 Antenna terrestre

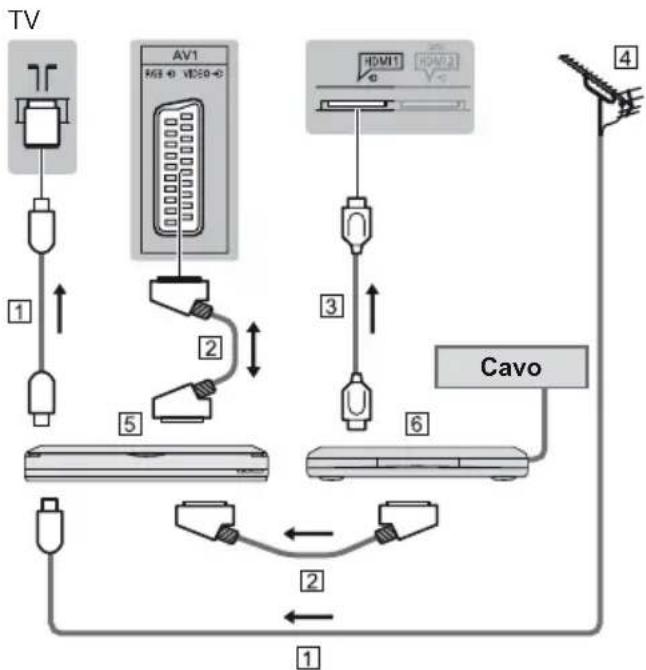

■ Registratore DVD (VCR) / Decoder

1 Cavo RF
② Cavo SCART
③ Cavo HDMI
4 Antenna terrestre
⑤ Registratore DVD / VCR
6 Decoder

Rete

Per utilizzare i servizi Internet, è necessario un ambiente di rete a banda larga.

• Se non si dispone di servizi di rete a banda larga, rivolgersi al rivenditore per assistenza.
• Preparare l'ambiente Internet per la connessione cablata o wireless.
  • L'impostazione della connessione di rete si avvierà al primo utilizzo del televisore. (pag. 14)

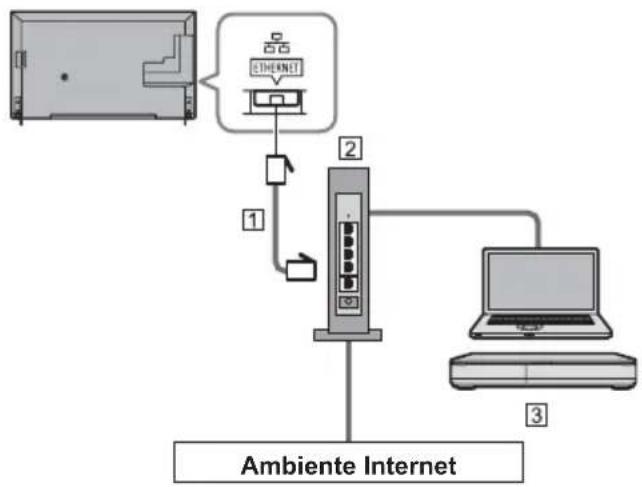

■ Connessione cablata
TV

① Cavo LAN (schermato)

- Usare il cavo LAN (STP) schermato a doppino ritorto.

■ Connessione wireless

1 2 Ambiente Internet

① Wireless LAN integrata
② Punto di accesso

Collegamenti per il dispositivo compatibile 4K
TV

HDMI HDMI ① ②

① Cavo HDMI
② Dispositivo compatibile 4K

- Collegare il dispositivo compatibile 4K al terminale HDMI per guardare contenuti di formato 4K.

- Per il collegamento al terminale HDMI, utilizzare un cavo compatibile 4 K.

Altre connessioni

■ Lettore DVD

(apparecchiatura COMPONENTE)

TV

1 Lettore DVD

■ Videocamera / Console di gioco

(apparecchiatura VIDEO)

TV

AV2 COMPONENT-40 (Visione) (Ascolto) 1

① Videocamera / Console di gioco

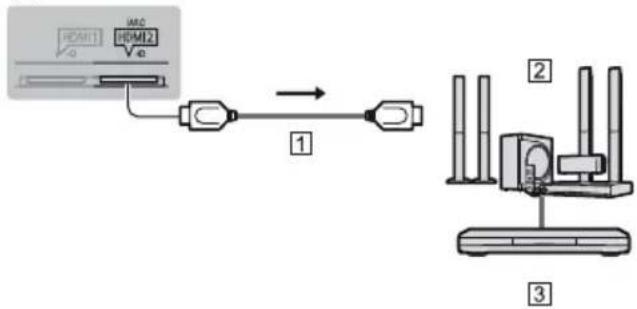

■ Amplificatore (ascolto con altoparlanti esterni)

- Utilizzare HDMI2 per collegare la TV a un amplificatore con funzione ARC (Audio Return Channel).

Per collegarsi a un amplificatore senza la funzione ARC, utilizzare DIGITAL AUDIO.

- Per fruire del suono multicanale dall'apparecchiatura esterna (ad esempio Dolby Digital 5.1ch), collegare l'apparecchiatura all'amplificatore. Per informazioni sui collegamenti, leggere i manuali di istruzioni del componente e dell'amplificatore.

TV

① Cavo HDMI
② Amplificatore con sistema di diffusori
③ Apparecchiature esterne (lettore DVD, ecc.)

Cuffia

- Per informazioni sulle impostazioni del volume, fare riferimento a [eHelp] (Impostazioni > Audio).

TV

(Minispina stereo M3)

■ Common Interface

• Prima di inserire o rimuovere il modulo CI, spegnere il televisore mediante l'interruttore di accensione / spegnimento principale.
• Se la smart card e il modulo CI formano un unico gruppo, inserire prima il modulo CI e successivamente la smart card nel modulo CI.
• Inserire o rimuovere il modulo CI completamente nella direzione corretta illustrata.
• Normalmente appaiono i canali criptati. (i canali visibili e le relative funzioni dipendono dal modulo CI). Se i canali criptati non vengono visualizzati

→ [Common Interface] nel menu Funzioni

• Sul mercato potrebbero essere disponibili moduli CI con versioni del firmware obsolete, che non sono totalmente interoperabili con questo televisore CI+ v1.3. In questo caso, rivolgersi al fornitore dei contenuti.
• Per i dettagli, consultare [eHelp] (Funzioni > Common Interface), leggere il manuale di istruzioni del modulo CI o contattare il fornitore dei contenuti.

TV

■ HDD USB (per la registrazione)

• Usare USB 3 per la connessione con l'HDD USB.
  • Per i dettagli, consultare [eHelp] (Registrazione).

■ VIERA Link

• Usare HDMI1 - 3 per la connessione di VIERA Link.
• Per i dettagli, consultare [eHelp] (Funzioni > VIERA Link "HDAVI Control™").

Identificazione dei comandi

Telecomando

1 GUIDE INPUT 2 MENU TEXT STTL ASPECT 3 EXIT 4 5 i NETFLIX HOME 6 APPS OK BACK/ 7 OPTION RETURN 8 9 10 MUTE - V 11 2 abc 3 def 12 4 ghi 5 jkl 6 mno 12 7 pqrs 8 tuv 9 wxyz 12 ? 0 LAST VIEW 13 14 15 16 17 18 19 20 21 22 23 24 Panasonic TV

1 Interruttore di accensione / standby

2 Guida TV

• Per visualizzare la Guida elettronica dei programmi.

3 [Menu principale]

- Premere per accedere ai menu Immagine, Audio, Rete, Timer, Funzioni, Guida, ecc.

4 Pulsante Televideo

5 Informazioni

- Per visualizzare le informazioni sui canali e sui programmi.

6 APPS

• Visualizza elenco applicazioni.

7 OK

• Per confermare le selezioni e le scelte.
- Premere dopo aver selezionato le posizioni dei canali per cambiare velocemente canale.
• Per visualizzare la lista dei canali.

8 [Menu opzioni]

- Impostazioni semplici delle opzioni per visualizzazione, audio, ecc.

9 Tasti colorati

(rosso-verde-giallo-blu)

- Utili per selezionare, scorrere e utilizzare varie funzioni.

10 Volume Su / Giù

11 Tasti numerici

• Per cambiare i canali e le pagine Televideo.
• Per impostare i caratteri.
- Per accendere il televisore quando è nella modalità Standby.

12 [eHelp]

- Per visualizzare [eHelp] (Istruzioni per l'uso integrate).

13 Selezione modalità di ingresso

• TV - per selezionare la modalità DVB-S / DVB-C / DVB-T / DVB-via-IP / Analogica.
• AV - per selezionare la modalità d'ingresso AV dalla lista di selezione ingresso.

14 Formato

• Cambia il formato.

15 Sottotitoli

• Per visualizzare i sottotitoli.

16 Esci

• Per tornare alla schermata normale di visione.

17 Netflix

• Per accedere direttamente al servizio NETFLIX.
- Per utilizzare questa funzione interamente, è necessario un ambiente di rete a banda larga.
- Questo servizio potrebbe essere interrotto o modificato senza preavviso.

18 HOME

• Visualizza Schermata iniziale.
- Per i dettagli, consultare [eHelp] (Leggere prima > Funzionalità).

19 Tasti dei cursori

• Per effettuare le selezioni e le regolazioni.

20 Indietro

• Per tornare al menu / pagina precedente.

21 Canale Su / Giù

22 Silenziamento audio On / Off

23 Ultima visualizzazione

- Per passare all'ultimo canale o all'ultima modalità di ingresso visualizzati.

24 Controllo dei contenuti, componente collegato, ecc.

■ Installazione / rimozione delle batterie

Tirare per aprire Gancio Chiudere Fare attenzione alla polarità corretta (+ o -)

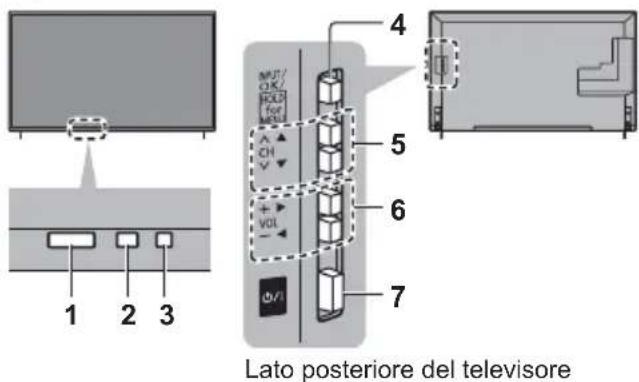

Indicatore / Pannello di controllo

- Quando si premono i pulsanti 4, 5, 6, sul lato destro dello schermo viene visualizzata la guida del pannello di controllo per 3 secondi per evidenziare il tasto premuto.

1 2 3 4 5 6 7 MUT/CK/FLU for MUT CH VOL O/U Lato posteriore del televisore

1 Ricevitore dei segnali del telecomando

• Non posizionare oggetti tra il telecomando e il sensore del telecomando del televisore.

2 Sensore ambientale

- Rileva la luminosità per regolare la qualità delle immagini quando [Sensore ambientale] nel menu Immagine è impostata su [On].

3 LED di accensione

Rosso: Standby

Verde: Attivato

Arancione: Standby con alcune funzioni (registrazione, ecc.) attive

- II LED lampeggia quando il televisore riceve un comando dal telecomando.

4 Selezione della modalità di ingresso

- Premere ripetutamente fino a quando viene visualizzata la modalità desiderata.

[Menu principale]

- Tenere premuto per circa 3 secondi per visualizzare il menu principale.

OK (nel sistema dei menu)

5 Canale Su / Giù

• Cursore Su / Giù (nel sistema dei menu)

6 Volume Su / Giù

- Cursore a sinistra / a destra (nel sistema dei menu)

7 Interruttore di accensione / spegnimento principale

- Utilizzare per attivare e disattivare l'alimentazione principale.

Prima sintonia automatica

La prima volta che viene acceso, il televisore esegue automaticamente la ricerca dei canali disponibili e mostra le opzioni di impostazione.

• L'esecuzione di questi passaggi non è necessaria se la sintonizzazione è stata eseguita dal rivenditore.
• Completare i collegamenti (pag. 8 - 11) e le impostazioni (se necessario) del componente collegato prima di avviare la Sintonia automatica. Per informazioni sulle impostazioni dell'apparecchiatura collegata, leggere il relativo manuale.

1 Collegare la TV a una presa elettrica alimentata e accendere la TV

• L'operazione richiede alcuni secondi.

2 Selezionare le seguenti opzioni

Impostare ciascuna opzione seguendo le istruzioni visualizzate sullo schermo.

Esempio:

Seleziona l'ambiente di utilizzo.

Casa Negozio

■ Modalità di utilizzo del telecomando

Spostare il cursore

Accedere all'opzione / memorizzare l'impostazione

BACK/RETURN

Tornare all'opzione precedente (se disponibile)

Selezionare la lingua

Selezionare [Casa]

Selezionare [Casa] come ambiente di utilizzo per l'uso in ambiente domestico.

• [Negozio] è per la visualizzazione in negozio.
- Per modificare l'ambiente di utilizzo in un secondo momento, sarà necessario ripristinare tutte le impostazioni accedendo a Impostazioni originali.

Impostazione della connessione di rete

Selezionare il paese

- A seconda del paese selezionato, selezionare la regione o memorizzare il numero PIN di sicurezza bambini (non è possibile memorizzare "0000").

Spuntare la modalità del segnale del televisore da sintonizzare e quindi selezionare [Avvio ATP]

sintonia (ricerca dei canali disponibili)

salta sintonia

• La schermata Sintonia Automatica varia a seconda del paese e della modalità del segnale selezionati.
  • [Impostazioni rete DVB-C]

Normalmente impostare [Frequenza] e [ID di rete] su [Auto].

Se [Auto] non è visualizzato o se necessario, immettere [Frequenza] e [ID di rete] specificati dal fornitore del servizio via cavo con i tasti numerici.

La Sintonia automatica è ora completata e il televisore è pronto per la visione dei programmi TV.

Se la sintonia non riesce, verificare che la rete, il cavo RF e il cavo satellite siano collegati, quindi seguire le istruzioni visualizzate sullo schermo.

( Nota

• Il televisore entra in modalità Standby quando non vengono eseguite operazioni per 4 ore se [Standby automatico] nel menu Timer è impostato su [On].
• Il televisore entra in modalità Standby quando non è ricevuto alcun segnale e nessuna operazione è eseguita per 10 minuti se [Standby No Segnale] nel menu Timer è impostato su [On].
  • Per sintonizzare nuovamente tutti i canali
  [Sintonia automatica] in [Menu sintonia] (menu Funzioni)
  • Per aggiungere la modalità del segnale del televisore in un secondo momento
  [Aggiungi segnale TV] in [Menu sintonia] (menu Funzioni)
  • Per inizializzare tutte le impostazioni
  [Impostazioni originali] in [Menu sistema] (menu Funzioni)

Visione dei programmi TV

1 Accendere il televisore

0

(telecomando)

- Accendere il televisore usando l'interruttore di accensione / spegnimento. (pag. 13)

Visualizza la barra delle informazioni per vari secondi sul margine dello schermo.

- Per informazioni sul funzionamento e le impostazioni, fare riferimento a [eHelp]. (Leggere prima > Funzionalità)

2 Selezionare la modalità

Selezione TV DVB-S DVB-C DVB-T DVB-via-IP Analogico

- Le modalità selezionabili dipendono dai canali memorizzati

3 Selezionare un canale

0

• Per selezionare un numero di canale composto da 2 o più cifre, ad esempio 399

Come utilizzare eHelp

[eHelp] contiene le istruzioni per l'uso integrate nel televisore e fornisce una spiegazione più dettagliata per capire meglio ciascuna funzione.

1 Visualizzare [eHelp]

eHELP

0

[Aiuto] [eHelp]

- Se dopo l'accensione del televisore è già stato eseguito l'accesso a [eHelp], viene visualizzata la schermata di conferma, tramite la quale è possibile decidere se andare alla [Prima pagina] o alla [Ultima pagina visualizzata].

2 Selezionare la categoria e l'opzione

Campo categoria

Campo opzione

① selezionare categoria ② accedere

③ selezionare opzione ④ accedere

Campo opzione secondaria

Descrizione

⑤ selezionare opzione secondaria ⑥ accedere

• Per tornare al campo precedente

- Per scorrere la descrizione (se più lunga di 1 pagina) Mentre la descrizione è evidenziata

- Per visualizzare il menu associato alla descrizione (solo per alcune descrizioni)

- Per verificare le funzionalità di questo televisore Leggere prima > Funzionalità

Visione di immagini 3D

Indossando gli occhiali 3D, è possibile visualizzare le immagini 3D contenenti programmi o contenuto con effetti 3D (opzionale).

• Per vedere le immagini 3D, è necessario indossare gli occhiali 3D.
• Quando si indossano gli occhiali 3D, leggere anche il relativo manuale.
• Questo televisore supporta i formati 3D [Fotogrammi sequenz.]*, [Side by side] e [Top and Bottom]. (il contenuto 3D nel formato 4K non è supportato.)
  • Per i dettagli, consultare [eHelp] (Visione > 3D).
  *: Fotogrammi sequenz. è il formato 3D con cui sono registrate in alta definizione le immagini per gli occhi destro e sinistro, riprodotte alternativamente.

Per visualizzare le immagini 3D

Per un'esperienza in 3D, utilizzare gli occhiali 3D Panasonic che supportano la tecnologia wireless Bluetooth.

■ Riproduzione di dischi Blu-ray compatibili con il 3D (formato Fotogrammi sequenz.)

• Collegare il lettore 3D compatibile tramite un cavo conforme HDMI completamente allacciato. (se si utilizza un lettore non compatibile con il formato 3D, le immagini vengono visualizzate nella modalità 2D).
• Se la modalità di ingresso non cambia automaticamente, selezionare la modalità dell'ingresso collegato al lettore utilizzando il pulsante AV.

■ Trasmissione che supporta il formato 3D

- Rivolgersi al fornitore del contenuto o dei programmi per conoscere la disponibilità di questo servizio.

■ Foto 3D e video 3D registrati mediante prodotti Panasonic compatibili con il formato 3D

- Disponibile in Media Player e servizi di rete.

■ Immagini 2D convertite in 3D

- Impostare la modalità [2D→3D] in [Selezione modalità 3D] ([Immagine] > [Impostazioni 3D] > [Modalità 3D]). (il contenuto nel formato 4K non può essere cambiato nella modalità 3D.)

Accertarsi che la registrazione degli occhiali 3D sia stata completata. Per i dettagli, consultare il manuale degli occhiali 3D.

1 Accendere gli occhiali 3D e indossarli

Lo stato della connessione e lo stato della batteria sono visualizzati in basso a destra dello schermo.

2 Visualizzare le immagini 3D

Alla prima visione dell'immagine 3D vengono visualizzate le precauzioni per la sicurezza. Selezionare [Si] o [No] per continuare a visualizzare le immagini 3D.

Nota

• Spegnere gli occhiali 3D dopo averli utilizzati.
• Usare gli occhiali 3D a una distanza massima di circa 3,2 m dal televisore. Le immagini 3D non possono essere visualizzate con gli occhiali 3D a una distanza eccessiva dal televisore a causa della difficoltà di ricezione delle onde radio emesse dal televisore.
• L'area può ridursi in base agli ostacoli presenti tra il televisore e gli occhiali 3D o all'ambiente circostante.
• Quando si visualizzano immagini 3D, assicurarsi che gli occhi siano a livello dell'orizzonte in una posizione nella quale non vengono visualizzate immagini doppie.
• Se la stanza è illuminata da lampade a fluorescenza (50 Hz) e durante l'uso degli occhiali 3D sembra che la luce abbia un effetto sfarfallio, spegnere la lampada a fluorescenza.
• L'area visiva degli occhiali 3D varia da individuo a individuo.

Modalità di utilizzo delle funzioni dei menu

I vari elementi di menu consentono di configurare le impostazioni per le immagini, l'audio e altre funzioni.

1 Visualizzare il menu

- Visualizza le funzioni che possono essere impostate (varia in base al segnale di ingresso).

2 Selezionare il menu

3 Selezionare l'opzione

Esempio: [Menu audio]

Guida operativa

• Per uscire dalla schermata del menu EXIT

• Per tornare alla schermata precedente BACK/ RETURN

• Per cambiare le pagine dei menu

■ Scegliere una delle alternative

■ Regolare usando la barra di scorrimento

■ Selezionare la schermata successiva

Sicurezza bambini

accedere

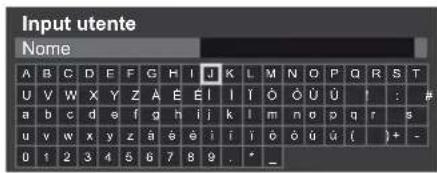

■ Immettere i caratteri tramite il menu di immissione libera

Per alcune opzioni è possibile immettere liberamente nomi o numeri.

Input utente Nome A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A E E I I I Ö Ó Ú Û ! : # a b c d e f g h i j k l m n o p q r s u v w x y z à é è i i i ó Ó ù ù ( )+ - 0 1 2 3 4 5 6 7 8 9 . * _

1 Impostare i caratteri uno alla volta

2 Memorizzare

- È possibile impostare i caratteri utilizzando i tasti numerici.

■ Per ripristinare le impostazioni

- Solo impostazioni delle immagini e dell'audio

[Impostazioni originali] nel menu Immagine o nel menu Audio

• Per inizializzare tutte le impostazioni

[Impostazioni originali] in [Menu sistema] (menu Funzioni)

Modifica delle impostazioni delle immagini e dell'audio

■ Immagine

1 Visualizzare il menu e selezionare [Immagine]

MENU

Immagine

① selezionare

② accedere

2 Selezionare [Modo Immagine]

① selezionare

② accedere

3 Selezionare la modalità immagine

È possibile selezionare la modalità preferita per ogni ingresso.

[Dinamico]:

Per un migliore contrasto e nitidezza delle immagini per la visione nei luoghi molto illuminati.

[Normale]:

Utilizzo normale per la visione in condizione di illuminazione ambientale normale.

[Cinema]:

Per una migliore visione di film in ambienti scuri con esaltazione di contrasto, nero e riproduzione del colore.

[True Cinema]:

Per riprodurre accuratamente la qualità originale dell'immagine senza alcuna alterazione.

[Personalizza]:

Consente di regolare manualmente ogni voce di menu per adattarsi alla qualità desiderata delle immagini.

- Le seguenti opzioni possono essere regolate e memorizzate per ciascuna modalità.

[Retro illuminazione] / [Contrasto] / [Luminosità] / [Colore] / [Tinta] / [Nitidezza] / [Temperatura colore] / [Colore intenso] / [Funz. Adaptive Backlight] / [Sensore ambientale] / [Noise Reduction] / [MPEG Remaster] / [Ottimizzatore risoluzione] / [Intelligent Frame Creation] / [24p Smooth Film]

• Per ciascuno è possibile impostare [Modo Immagine] nella modalità 2D e 3D.
• Per informazioni su altri elementi, consultare [eHelp] (Impostazioni > Immagine).
• Per ripristinare l'attuale [Modo Immagine] alle impostazioni predefinite
  → [Impostazioni originali] nel menu Immagine

Audio

1 Visualizzare il menu e selezionare [Audio]

Audio

① selezionare

② accedere

2 Selezionare [Modo audio]

① selezionare

② accedere

3 Selezionare la modalità audio

È possibile selezionare la modalità preferita per ogni ingresso.

[Standard]:

Fornisce la qualità del suono adatta per tutti i tipi di scene.

[Musica]:

Per migliorare la qualità audio quando si guardano video musicali, ecc.

[Ambiente]:

Migliora gli effetti spaziali e produce suoni chiari.

[Utente]:

Per regolare manualmente l'audio con l'equalizzatore, impostando la qualità audio preferita.

- Le seguenti opzioni possono essere regolate e memorizzate per ciascuna modalità.

[Bassi] / [Acuti] / [Surround] / [Incremento bassi]

Per la modalità Utente, nel menu Audio è disponibile [Equalizzatore] invece di [Bassi] e [Acuti]. Selezionare [Equalizzatore] e regolare la frequenza.

• Questa funzione è valida solo per il suono emesso dal diffusore del televisore.
• Per informazioni su altri elementi, consultare [eHelp] (Impostazioni > Audio).
  • Per ripristinare l'attuale [Modo audio] alle impostazioni predefinite
  → [Impostazioni originali] nel menu Audio

Risintonizzazione dal menu Funzioni

Risintonizza automaticamente i canali ricevuti localmente.

• Questa funzione è disponibile se la sintonia dei canali è già stata eseguita.
• Viene risintonizzata solo la modalità selezionata. Tutte le impostazioni di sintonizzazione precedenti vengono cancellate.
• Il numero PIN di sicurezza bambini è necessario per risintonizzare i canali bloccati.
• Se la sintonia non è stata completata [Sintonia manuale] in [Menu sintonia] (menu Funzioni)
• Per i dettagli, consultare [eHelp] (Visione > Sintonizzazione e modifica dei canali > Sintonia automatica).

DVB-S

1 Selezionare DVB-S

2 Visualizzare il menu e selezionare [Impostazione]

Impostazione

① selezionare

② accedere

3 Selezionare [Menu sintonia DVB-S]

① selezionare

② accedere

4 Impostare [Sistema Antenna] e [Configurazione LNB]

Menu sintonia DVB-S

Sistema Antenna DiSEqC 1.0

Configurazione LNB

•

1 Selezionare [Sistema Antenna] e impostare
2 Selezionare [Configurazione LNB]
3 Impostare [LNB] e [Satellite]
4 Memorizzare

BACK/RETURN

5 Selezionare [Sintonia automatica]

① selezionare

② accedere

6 Impostare [Modalità di ricerca] / [Modalità scansione]

- Dopo le impostazioni, selezionare [Inizio scansione].

7 Viene visualizzata la schermata di conferma; premere il tasto OK per avviare la Sintonia automatica (le impostazioni vengono eseguite automaticamente)

Al completamento dell'operazione, viene visualizzato il canale con la posizione più bassa.

DVB-C, DVB-T, Analogico

1 Selezionare DVB-C, DVB-T o analogico

2 Visualizzare il menu e selezionare [Impostazione]

Impostazione

① selezionare

② accedere

3 Selezionare [Menu sintonia DVB-C], [Menu sintonia DVB-T] o [Menu sintonia Analogica]

① selezionare

② accedere

- Il nome del menu varia in base alla modalità TV.

4 Selezionare [Sintonia automatica]

5 Impostare [Impostazioni automatiche DVB-C] (DVB-C)

- Dopo le impostazioni, selezionare [Inizio scansione].

6 Viene visualizzata la schermata di conferma; premere il tasto OK per avviare la Sintonia automatica (le impostazioni vengono eseguite automaticamente)

Al completamento dell'operazione, viene visualizzato il canale con la posizione più bassa.

DVB-via-IP

1 Selezionare DVB-via-IP

TV

2 Visualizzare il menu e selezionare [Impostazione]

Impostazione

① selezionare

② accedere

3 Selezionare [Menu sintonia DVB-via-IP]

① selezionare

② accedere

4 Selezionare [Sintonia automatica]

5 È visualizzata una schermata di conferma; premere OK per accedere.

6 Selezionare un server da [Elenco server]

1 Impostare un server
2 Selezionare [Ricerca canali]

7 Selezionare una modalità di ricerca

8 Impostare [Impostazioni client]

1 Selezionare [Impostazioni client]
2 Selezionare un ambiente di rete tra il client e il server
3 Selezionare [Elenco server]

9 Selezionare [Ricerca canali]

10 Impostare [Modalità di ricerca DVB-via-IP] (le impostazioni vengono eseguite automaticamente)

- Impostare [Configurazione satellite DVB-via-IP] (DVB-S) Al completamento dell'operazione, viene visualizzato il canale con la posizione più bassa.

Sintonizzazione e modifica dei canali

È possibile risintonizzare i canali, creare liste dei propri canali preferiti, saltare i canali indesiderati, ecc.

- Per i dettagli, consultare [eHelp] (Visione > Sintonizzazione e modifica dei canali).

1 Selezionare la modalità

TV

2 Visualizzare il menu e selezionare [Impostazione]

Impostazione

① selezionare

② accedere

3 Selezionare [Menu sintonia DVB-S], [Menu sintonia DVB-C], [Menu sintonia DVB-T], [Menu sintonia DVB-via-IP] o [Menu sintonia Analogica]

① selezionare

② accedere

- Il nome del menu varia in base alla modalità TV.

[Modifica preferiti]

■ Lista dei canali DVB preferiti

Per creare le liste dei propri canali preferiti da varie emittenti (fino a 4: [Preferito]1 - 4).

Gli elenchi dei preferiti sono disponibili per la selezione nel banner delle informazioni e nella schermata della Guida TV.

1 Selezionare una lista dei canali Canale criptato) Esempio: DVB-C

DVB-C - Editor Preferiti Ordine 123... Tutti canali DVB-C Preferto 1 1 BBC One Wales 7 BBC THREE 14 E4 CBBC Channel70 72 Cartoon NwK 105 BBCI 719 BBC Radio Wales 720 BBC Radio Cymru

• Per disporre i nomi dei canali in ordine alfabetico (Rosso)
  • Per visualizzare altri canali preferiti
  • Per cambiare la categoria

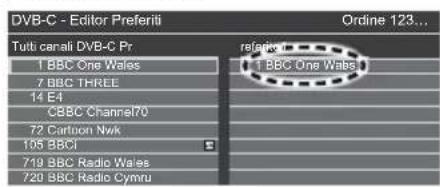

2 Aggiungerla alla lista dei preferiti

Esempio: DVB-C

DVB-C - Editor Preferiti Ordine 123... Tutti canali DVB-C Pr 1 BBC One Wales 7 BBC THREE 14 E4 CBBC Channel70 72 Cartoon Nwk 105 BBCi 719 BBC Radio Wales 720 BBC Radio Cymru reference: 1 BBC One Wales

• Per aggiungere contemporaneamente canali consecutivi alla lista

(Giallo)

① comporre il blocco di canali ② aggiungere

• Per aggiungere tutti i canali alla lista

(Giallo)

(Verde)

3 Memorizzare

■ Modificare la lista dei canali preferiti DVB

L'elenco dei preferiti può essere modificato mentre il cursore si trova sul canale dell'elenco dei preferiti.

• Per spostare il canale

Selezionare la nuova posizione

0

Memorizzare

• Per cancellare il canale

• Per cancellare tutti i canali

• Per nominare i canali preferiti

Inserire i caratteri (massimo 10 caratteri)

Input utente

Nome

① selezionare

② impostare

Memorizzare

BACK/RETURN

[Lista canali]

■ Salto dei canali indesiderati

I canali indesiderati possono essere nascosti (saltati).

I canali nascosti non possono essere visualizzati, tranne con questa funzione.

Selezionare un canale e mostrarlo / nasconderlo

Esempio: DVB-C

Tutti canali DVB-C Ordine 123... 70 CBBC Channel 72 Cartoon Nwk 105 BBCi 719 BBC Radio Wales 720 BBC Radio Cymru 1 BBC ONE Wales 7 BBC THREE

① selezionare

② [Mostra] / [Nascondi]

[Mostra]

□: [Nascondi] (saltare)

• Per mostrare tutti i canali (DVB / Analogico)

(Giallo)

- Per disporre i nomi dei canali in ordine alfabetico (DVB)

(Rosso)

• Per cambiare la categoria (DVB)

(Blu)

■ Modificare i canali DVB / analogici

- Per scambiare / spostare la posizione del canale (se disponibile)

(Verde)

Impostare la nuova posizione

Memorizzare

(Verde)

- Per risintonizzare ciascun canale ([Sintonia manuale]) (Analogico)

(Rosso)

• Per rinominare i canali (Analogico)

(Blu)

Inserire i caratteri (massimo 5 caratteri)

Edita nome del canale Nome

① selezionare

② impostare

Nota

- Se il VCR è collegato soltanto con il cavo RF in Analogico, modificare [VCR].

[Aggiorna lista dei canali]

Aggiornando la lista dei canali DVB è possibile aggiungere nuovi canali, eliminare i canali rimossi o cambiare automaticamente i nomi e le posizioni dei canali.

• La lista canali viene aggiornata mantenendo le impostazioni in [Modifica preferiti], [Lista canali], [Sicurezza bambini], ecc.
• A seconda della condizione del segnale, l'aggiornamento potrebbe non essere eseguito correttamente.

Sicurezza bambini

È possibile bloccare particolari canali / terminali di ingresso AV per limitare l'accesso agli stessi.

Quando si seleziona un canale / ingresso bloccato, appare un messaggio. Per visualizzare il canale, immettere il numero PIN.

- Per i dettagli, consultare [eHelp] (Funzioni > Sicurezza bambini).

1 Visualizzare il menu e selezionare [Impostazione]

Impostazione

① selezionare

② accedere

2 Selezionare [Sicurezza bambini]

① selezionare

② accedere

1 Inserire il numero PIN (4 cifre)

• Inserire il numero PIN due volte alla prima impostazione.
• Prendere nota del numero PIN per riferimento futuro.
• Come numero PIN potrebbe essere memorizzato "0000" come impostazione predefinita a seconda della nazione selezionata.

2 Selezionare [Elenco sicurezza bambini] e impostare il canale / ingresso da bloccare

Elenco sicurezza bambini - Canali e contenuti AV Ordine 123... Nome Sorgente Tipo Source tambiri 101 BBC 1 Wales DVB-C TV in Chiaro 7 BBC THREE DVB-T TV in Chiaro 14 E4C DVB-T TV in Chiaro VCR Analogico Analogico 1 BBC1 Analogico Analogico ****2 Analogico Analogico HDMI 1 AV Sorgante eserva

① selezionare

② bloccare / sbloccare

: Appare quando un canale / ingresso è bloccato

• Per bloccare tutto
(Verde)
• Per cancellare tutti i blocchi
(Giallo)
• Per disporre i nomi dei canali in ordine alfabetico
(Rosso)
- Per saltare all'inizio del canale / gruppo di ingresso successivo
(Blu)

Visione degli ingressi esterni

Collegare il componente esterno (VCR, DVD, ecc.) per visualizzare le immagini dall'ingresso selezionato.

- Per i dettagli, consultare [eHelp] (Visione > Componente esterno).

1 Visualizzare il menu di selezione ingresso

2 Selezionare la modalità di ingresso del componente selezionato

① selezionare

② guardare

- Il televisore riceve automaticamente i segnali di ingresso collegandosi con SCART all'inizio della riproduzione.

• I segnali di ingresso vengono identificati automaticamente dal terminale SCART (8 piedini).
• Questa funzione è disponibile anche con i collegamenti HDMI quando [VIERA Link] è impostato su [On].
• Quando la modalità di ingresso non cambia automaticamente, seguire la procedura precedente o verificare la configurazione del componente.
• L'ingresso può anche essere selezionato premendo il tasto AV. Premere ripetutamente fino a quando viene selezionato l'ingresso desiderato.
• È possibile selezionare [COMPONENT] e [VIDEO] in [AV2].

Controllo del componente con il telecomando del televisore

È possibile controllare il contenuto in Media Player / server multimediali, le funzioni di registrazione o il componente collegato con i seguenti tasti del telecomando del televisore.

Panasonic TV

■ Come cambiare il codice

Ciascun prodotto Panasonic è associato a un codice univoco sul telecomando. Cambiare il codice in base al prodotto da utilizzare.

Tenere premuto l'interruttore di accensione / standby durante le seguenti operazioni

Immettere il codice appropriato (vedere la tabella sotto)

Cambiare

Tipo di componente, funzionalità Codice
Registratore DVD, Lettore DVD, Lettore Blu-ray Disc	70
Lettore theatre, Blu-ray Disc theatre	71
VCR 72
Utilizzo in registrazione USB HDD, Media Player, funzioni DLNA o VIERA Link	73(impostazione predefinita)

Visione del Televideo

I servizi Televideo sono informazioni di testo fornite dalle emittenti.

Le caratteristiche potrebbero variare secondo le emittenti.

- Per i dettagli, consultare [eHelp] (Visione > Televideo).

■ Modalità TOP (nel caso delle trasmissioni di testo TOP)

TOP è un particolare miglioramento del servizio Televideo standard che facilita la ricerca e può essere utilizzato come guida.

• Rassegna veloce delle informazioni Televideo disponibili
- Selezione dettagliata di facile uso dei fatti di attualità
- Informazioni sullo stato della pagina sulla parte inferiore dello schermo

• Pagina disponibile su / giù

(Rosso) / (Verde)

• Per selezionare i blocchi di argomenti

(Blu)

- Per selezionare l'argomento successivo all'interno del blocco di argomenti (Dopo l'ultimo argomento, si passa al blocco di argomenti successivo).

(Giallo)

■ Modalità FLOF (FASTEXT) (nel caso delle trasmissioni FLOF (FASTEXT))

Nella modalità FLOF, nella parte inferiore dello schermo sono situati quattro argomenti con colori diversi. Per accedere a ulteriori informazioni su uno di questi argomenti, premere il tasto del colore corrispondente. Questa comoda funzione consente di accedere velocemente alle informazioni sugli argomenti visualizzati.

■ Modalità Lista

Nella modalità Lista, sulla parte inferiore dello schermo vengono visualizzati quattro numeri di pagina con colori diversi. Ciascuno di questi numeri può essere modificato e memorizzato nella memoria del televisore.

■ Per modificare la modalità

[Televideo] in [Impostazioni schermo] (menu Funzioni)

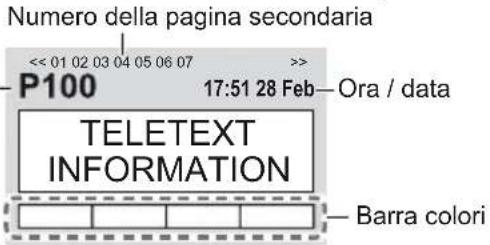

1 Selezionare Televideo

- Consente di visualizzare la pagina dell'indice (il contenuto varia secondo l'emittente).

Numero della pagina secondaria << 01 02 03 04 05 06 07 P100 17:51 28 Feb—Ora / data TELETEXT INFORMATION — Barra colori

Numero della pagina corrente

2 Selezionare la pagina

0

0

Tasti colorati (corrisponde alla barra dei colori)

■ Per guardare la TV e il Televideo contemporaneamente su due finestre

- Le operazioni possono essere eseguite solo sulla schermata Televideo.

Selezionare [Immagine e Testo] On / Off

(Premere due volte)

■ Per la regolazione del contrasto

(Premere tre volte)

■ Per tornare al televisore

Uso della Guida TV

Guida TV - La Guida elettronica dei programmi (EPG) consente di visualizzare sullo schermo una lista dei programmi attualmente trasmessi e dei programmi per i prossimi sette giorni (a seconda dell'emittente).

• Quando si accende il televisore per la prima volta, o se il televisore rimane spento per più di una settimana, la visualizzazione della Guida TV completa potrebbe richiedere alcuni minuti.
  • Non valido in modalità analogica
• Per i dettagli, consultare [eHelp] (Visione > Guida TV).

1 Selezionare DVB-S, DVB-C, DVB-T o DVB-via-IP

TV

2 Visualizzare la Guida TV

GUIDE

• Per cambiare layout. ([Panorama] / [Ritratto])

OPTION

Visualizzare [Panorama] per vedere diversi canali.

Visualizzare [Ritratto] per vedere un canale alla volta.

- La disponibilità di questa funzione dipende dalla nazione selezionata.

Esempio: [Panorama]

5 4 Orario: 19.30 20.00 20.80 21.3021.00 1 BBC ONE Das Erste DIY SOS The Bill Red Cap 2 BBC THREE Hot Wars Holiday Program Drama 3 E4 Christmas Coronation Street! Cinema 4 BBC FOUR 10 o'clock News BBC Popsi Char, Good bye 5 BBC 2W Panama Spring Watch Coast 6 BBCI I'm A Celebrity Pop Idol News Shop 7 BBC Radi Rugby 15 To 1 The Bill Sports

1 Orario
② Programma
③ Posizione e nome del canale
4 Schermo del televisore
5 data

■ Per guardare il programma

1 Selezionare il programma corrente

① selezionare

② accedere

- Il programma corrente è visualizzato nella parte superiore sinistra dello schermo.

2 Selezionare [Visualizza]

① selezionare

② guardare

- Per utilizzare [Programmazione timer] o [Registraz. segnale support.] (se disponibile) → (pag. 27)

■ [Programmazione timer]

Selezionare il prossimo programma

① selezionare

② accedere

- Per controllare / modificare / annullare un evento con timer → (pag. 27)

■ Per tornare al televisore

EXIT

Registrazione HDD USB

È possibile registrare i programmi televisivi digitali su un HDD USB collegato, per riprodurli successivamente in diversi modi.

• Per i dettagli, consultare [eHelp] (Registrazione).

■ Preparazione

Collegare l'HDD USB alla porta USB 3 con il cavo USB.

• Preparare l'HDD USB per l'uso esclusivo di registrazione con questo televisore.
• Fare attenzione a collegare l'HDD USB alla presa di corrente elettrica.
• Per la rimozione sicura dell'HDD USB dal televisore → [Rimozione sicura USB] in [Installazione dispositivo USB] (menu Funzioni)
• Verificare che il tipo di terminale e le spine del cavo siano corretti per il collegamento.

Presa di corrente

Impostazione dell'HDD USB

Formattare e impostare l'HDD USB con questo televisore per poterlo usare per le registrazioni.

• L'HDD USB sarà formattato e al termine della formattazione tutti i dati saranno cancellati.
- Prima di configurare le impostazioni, collegare l'HDD USB e assicurarsi di accenderlo.

1 Visualizzare il menu e selezionare [Impostazione]

MENU

Impostazione

① selezionare

② accedere

2 Selezionare [Installazione dispositivo USB]

① selezionare

② accedere

3 Selezionare l'HDD USB per la registrazione e avviare l'impostazione

Installazione dispositivo USB Prodotto Nome USB Drive A USB Flash Disk

① selezionare
② avviare l'impostazione

- Seguire le istruzioni visualizzate sullo schermo.

Registrazione

1 Visualizzare il menu e selezionare [Impostazione]

MENU

Impostazione

① selezionare

② accedere

2 Selezionare [Imposta registrazione]

① selezionare
② accedere

[Registrazione One Touch]

Registra immediatamente il programma corrente nell'HDD USB.

- Verificare che il codice del telecomando sia "73" (pag. 23).

Selezionare il tempo massimo di registrazione

Imposta registrazione

Registrazione One Touch 180 minuti

:

selezionare

accedere / memorizzare

■ Per avviare la Registrazione One Touch

Programmazione timer

Questa funzione consente di selezionare i programmi da registrare sull'unità HDD USB.

- Per i dettagli, consultare [eHelp] (Registrazione > Programmazione timer).

1 Selezionare DVB-S, DVB-C, DVB-T o DVB-via-IP

2 Visualizzare il menu e selezionare [Timer]

Timer

① selezionare

② accedere

3 Selezionare [Programmazione timer]

① selezionare

② accedere

4 Iniziare a eseguire le impostazioni

[USB HDD Rec.]:

Consente di registrare il programma sull'HDD USB.

5 Selezionare l'opzione

(canale, data, ora di inizio, ora di fine)

- Anche 3 e 5 possono essere inseriti con i tasti numerici.

Programmazione timer Funzione N° Nome canale Mer 22.10.2014 4:10:46 data Avvio Fine USB HDD Rec #3 ITV1 21:30 22:30 USB HDD Rec. BBC ONE1 Red Cap Mer 22.10.2014 (60 mln.) Gio 23.10.2014 18:00 20:00 (120 mln.) 6 7

① Funzione [USB HDD Rec.]

② Modalità TV

DVB-S

OVB-C

DVB-T

DVB-via-IP

- Non è possibile modificare la modalità all'interno del menu.

③ Posizione del canale, nome del canale, ecc.

4 data

⑤ Ora di inizio / ora di fine / durata (visualizzazione automatica)

6 !: Sovrapposizione degli eventi con timer

7 [Registraz. segnale support.] (se disponibili)

- Questa funzione è Programmazione timer, che è controllata da informazioni dalla Guida TV; se le ore di inizio e fine del programma sono modificate dall'emittente, l'evento con timer segue il cambiamento. Tenere presente che questa funzione risulterà affidabile solo se verranno acquisite informazioni corrette dalle emittenti.

6 Memorizzare

■ Per modificare un evento con timer

① selezionare l'evento

② accedere

Correggere come necessario

• Per eliminare un evento con timer

(Rosso)

Uso di Media Player

Media Player consente di riprodurre foto, video o musica registrati su una scheda SD e su una memoria flash USB e su un HDD USB o su un dispositivo di rete e di riprodurre i contenuti registrati con questo televisore sull'HDD USB formattato.

• Per i dettagli, consultare [eHelp] (Media Player).

Modalità Foto:

Vengono visualizzate le immagini fisse registrate con fotocamere digitali.

Modalità Video:

Vengono riprodotti i filmati registrati con videocamere digitali e i dati video digitali.

Modalità Recorded TV (solo per HDD USB):

I programmi TV registrati sull'HDD USB con questo televisore saranno riprodotti.

Modalità Musica:

Vengono riprodotti i dati musicali digitali.

■ Per inserire o rimuovere la scheda SD / memoria flash USB

Scheda SD

Inserire delicatamente la scheda SD con l'etichetta rivolta verso di sé. Spingere fino a quando viene riprodotto uno scatto. Per rimuoverla, spingere nuovamente.

1 Superficie etichetta
② Angolo tagliato

Memoria flash USB

Assicurarsi di inserirla o rimuoverla completamente e in linea retta.

• Collegare la memoria flash USB alla porta USB 1, 2 o 3.
• Per la rimozione sicura della memoria flash USB dal televisore

[Rimozione sicura USB] in [Installazione dispositivo USB] (menu Funzioni)

• Verificare che il tipo di terminale e i dispositivi siano corretti durante il collegamento.
  • Per la connessione dell'HDD USB → (pag. 26)

1 Inserire la scheda SD o la memoria flash USB nel televisore

• Inserendo la scheda SD, Media Player si avvia automaticamente.
• Per riprodurre i contenuti nell'HDD USB / dispositivo di rete, assicurarsi che il collegamento e le impostazioni siano stati completati.

2 Visualizzare la schermata principale e selezionare l'icona del dispositivo

selezionare

accedere

3 Selezionare il dispositivo (Scheda SD /

Memoria flash USB / HDD USB / dispositivo di rete)

selezionare

② accedere

- Viene inoltre visualizzato il dispositivo di rete già collegato al televisore.

4 Selezionare il contenuto

Selez. Contenuti Selezione Ritomo Foto Rito Muscia Registrazioni Accadere Flash USB

① selezionare

② accedere

5 Viene visualizzata la vista in miniatura

Esempio: Miniatura - [Tutte le foto]

- Per visualizzare / nascondere le informazioni dei contenuti evidenziati

Nota

• Selezionare il dispositivo e i contenuti appropriati per la riproduzione di ogni file.
• Durante la riproduzione è possibile utilizzare i seguenti tasti. Verificare che il codice del telecomando sia "73" (pag. 23).

Utilizzo della rete domestica

DLNA®

Questo televisore dispone della certificazione DLNA Certified™. DLNA (Digital Living Network Alliance, Collaborazione per lo standard di comunicazione su rete locale) è uno standard che facilita l'uso dei componenti elettronici digitali DLNA Certified su una rete domestica. Per ulteriori informazioni, vedere www.dlna.org.

Se si desidera utilizzare le funzioni DLNA, è necessario un ambiente di rete domestica. È possibile gestire le funzioni senza un ambiente di rete a banda larga.

• Per i dettagli, consultare [eHelp] (Rete).

Connessioni di rete

■ Connessione wireless (per DLNA e servizio Internet)

1 2 3 4 5 Ambiente Internet

1 Wireless LAN integrata
② Punto di accesso
3 Smartphone
4 Hub / router
5 Server multimediale DLNA Certified (PC, ecc.)

■ Connessione cablata (per DLNA e servizio Internet)

① Cavo LAN (schermato)
- Usare il cavo LAN (STP) schermato a doppino ritorto.
② Hub / router
3 Server multimediale DLNA Certified (PC, ecc.)

Impostazioni di rete

- Verificare che le connessioni siano completate prima di avviare Impostazioni di rete.

1 Visualizzare il menu e selezionare [Rete]

Rete

① selezionare
② accedere

2 Selezionare [Connessione di rete]

- Seguire le istruzioni visualizzate sullo schermo.

Utilizzo delle funzionalità DLNA®

- Verificare che le preparazioni del server multimediale, le connessioni e le impostazioni di rete siano state completate.

■ Riproduzione di contenuto in condivisione memorizzato sul server multimediale

È possibile memorizzare foto, video o contenuto musicale sul server multimediale DLNA Certified (ad esempio, un PC con installato Windows 7/Windows 8, un registratore DIGA e così via) collegato alla rete domestica. Tale contenuto può poi essere visualizzato sul televisore.

1 Visualizzare la schermata principale e selezionare l'icona del dispositivo

① selezionare
② accedere

2 Selezionare il server multimediale

selezionare
② accedere

3 Selezionare il file

① selezionare
② accedere

- In base alle condizioni del server multimediale, potrebbe essere necessario selezionare la cartella prima di selezionare il file.

- Per visualizzare / nascondere le informazioni del file evidenziato

Nota

• Sono elencati anche i file non riproducibili, ma non possono essere selezionati.
• Durante la riproduzione è possibile utilizzare i seguenti tasti. Verificare che il codice del telecomando sia "73" (pag. 23).

■ Riproduzione di contenuto in condivisione sul televisore mediante l'apparecchiatura di rete DMC (Controller multimediale digitale)

È possibile visualizzare il contenuto memorizzato sul server multimediale esercitando il controllo attraverso l'apparecchiatura di rete DMC (uno smartphone, un PC con installato Windows 7/Windows 8, e così via) collegato alla rete domestica.

• Per i dettagli, consultare [eHelp] (Rete).

■ Condivisione dei programmi o dei contenuti televisivi di questo televisore con un altro dispositivo di rete

È possibile seguire i programmi o i contenuti televisivi digitali di questo televisore su un altro DLNA certificato VIERA o sullo smartphone, ecc. connesso alla rete domestica. È inoltre possibile selezionare il canale e guardare la TV sullo smartphone.

• Per i dettagli, consultare [eHelp] (Rete).

Domande e risposte

Prima di richiedere una riparazione o assistenza, seguire queste semplici istruzioni per risolvere il problema.

- Per i dettagli, consultare [eHelp] (Supporto > Domande e risposte).

Il televisore non si accende

- Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente.

Il televisore si dispone nella "modalità Standby"

- Viene attivata la funzione di standby automatico di corrente.

Il telecomando non funziona o funziona a intermittenza

• Le batterie sono installate correttamente? (pag. 13)
• Il televisore è acceso?
- Le batterie potrebbero essere scariche. Sostituirle con nuove.
- Puntare direttamente il telecomando verso il ricevitore dei segnali del telecomando del televisore (entro una distanza di circa 7 m e a un'angolazione di circa 30 gradi dal ricevitore dei segnali).
- Posizionare il televisore lontano dalla luce diretta del sole o in modo tale che altre sorgenti di luce intensa non colpiscano il ricevitore dei segnali del telecomando del televisore.

Non vengono visualizzate immagini

• Verificare che il televisore sia acceso.
• Accertarsi che il cavo di alimentazione sia collegato al televisore e alla presa di corrente.
• Accertarsi che sia stata selezionata la modalità di ingresso corretta.
• Verificare che le impostazioni di [AV2] ([COMPONENT] / [VIDEO]) in [Selezione ingresso] corrispondano al segnale in uscita del componente esterno.
• [Retro illuminazione], [Contrasto], [Luminosità] o [Colore] nel menu Immagine è impostato al minimo?
• Accertarsi che tutti i cavi e i collegamenti siano correttamente inseriti.

Viene visualizzata un'immagine insolita

• Questo televisore ha un test automatico incorporato. Consente la diagnosi dei problemi di immagine o audio.
  → [TV auto test.] (menu Guida)
• Spegnere il televisore con l'interruttore principale di accensione / spegnimento e riaccenderlo.
• Se il problema persiste, inizializzare tutte le impostazioni.
  [Impostazioni originali] in [Menu sistema] (menu Funzioni)

Alcune parti del televisore si surriscaldano

- Alcune parti del televisore possono surriscaldarsi. Questi aumenti di temperatura non causano alcun problema in termini di prestazioni o qualità.

Quando è spinto con un dito, il pannello del display si sposta leggermente ed emette un suono

- Il pannello è stato realizzato in modo da presentare un piccolo spazio intorno che evita danni al pannello stesso. Ciò non è sintomo di un malfunzionamento.

Manutenzione

Staccare innanzitutto la spina del cavo di alimentazione dalla presa di corrente.

Pannello del display, mobile, piedistallo

Manutenzione ordinaria:

Per rimuovere lo sporco o le impronte digitali, pulire delicatamente la superficie del pannello del display, del mobile o del piedistallo con un panno morbido.

Per lo sporco più ostinato:

(1) Rimuovere innanzitutto la polvere dalla superficie.
(2) Inumidire un panno morbido con acqua pulita o con un detergente neutro diluito (1 parte di detergente per 100 parti di acqua).
(3) Strizzare bene il panno (prestare attenzione onde evitare infiltrazioni di liquidi all'interno del televisore, poiché possono causare guasti).
(4) Strofinare con il panno inumidito e rimuovere lo sporco ostinato.
(5) Infine, asciugare completamente.

Precauzioni

• Non utilizzare panni ruvidi e non strofinare con eccessiva intensità. In caso contrario, si potrebbe graffiare la superficie.
• Evitare il contatto di insettifughi, solventi, diluenti o altre sostanze volatili con le superfici del prodotto. In caso contrario, la qualità delle superfici potrebbe deteriorarsi oppure la vernice potrebbe staccarsi.
• Sulla superficie del pannello del display è stato impiegato un trattamento speciale, che potrebbe essere facilmente danneggiato. Prestare attenzione a non intaccare o graffiare la superficie con le unghie o con altri materiali duri.
• Non lasciare che il mobile e il piedistallo vengano a contatto con sostanze in gomma o PVC per periodi di tempo prolungati. La qualità della superficie potrebbe deteriorarsi.

Spina del cavo di alimentazione

Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. L'umidità e la polvere potrebbero causare un incendio o scosse elettriche.

Dati tecnici

TV

Modello No.

Modello da 40": TX-40CXW704
Modello da 50": TX-50CXW704
Modello da 55": TX-55CXW704
Modello da 65": TX-65CXW704

Modello da 40"
899 mm × 561 mm × 202 mm (con piedistallo)
899 mm × 516 mm × 46 mm (solo televisore)
Modello da 50"
1 121 mm × 695 mm × 242 mm (con piedistallo)
1 121 mm × 650 mm × 46 mm (solo televisore)
Modello da 55"
1 237 mm × 762 mm × 242 mm (con piedistallo)
1 237 mm × 717 mm × 54 mm (solo televisore)
Modello da 65"
1 456 mm × 894 mm × 403 mm (con piedistallo)
1 456 mm × 839 mm × 61 mm (solo televisore)

Peso

Modello da 40"

13,0 kg netti (con piedistallo)

12,0 kg netti (solo televisore)

Modello da 50"

18,5 kg netti (con piedistallo)

17,5 kg netti (solo televisore)

Modello da 55"

21,0 kg netti (con piedistallo)

20,0 kg netti (solo televisore)

Modello da 65"

28,0 kg netti (con piedistallo)

Terminali di collegamento

Ingresso / uscita AV1

SCART (ingresso audio/video, uscita audio/video, ingresso RGB)

Ingresso AV2 (COMPONENT / VIDEO)

VIDEO

Tipo RCA PIN × 1

1,0 V[p-p] (75 Ω)

AUDIO L - R

Tipo RCA PIN × 2

0,5 V[rms]

Y

1,0 V[p-p] (inclusa la sincronizzazione)

Connettori di TIPO A

HDMI 1 / 3: 4K, 3D (il contenuto 3D nel formato 4K non è supportato.), Tipo di contenuto, Colore intenso, x.v.Colour™

HDMI2: 4K, 3D (il contenuto 3D nel formato 4K non è supportato.), Tipo di contenuto, Audio Return Channel, Colore intenso, x.v.Colour™

- Questo televisore supporta la funzione "HDAVI Control 5".

Alloggiamento scheda

Alloggiamento scheda SD × 1

Alloggiamento Common Interface (conforme a CI Plus) × 1

ETHERNET

RJ45, IEEE802.3 10BASE-T / 100BASE-TX

USB 1 / 2 / 3

USB1 / 2: CC 5 V, Max. 500 mA [USB ad alta velocità (USB 2.0)]

USB3: CC 5 V, Max. 900 mA [USB a super velocità (USB 3.0)]

Uscita DIGITAL AUDIO

PCM / Dolby Digital, fibra ottica

Sistemi di ricezione / Nome banda

Controllare le informazioni più aggiornate sui servizi disponibili sul sito Web indicato di seguito. (Solo in inglese) http://panasonic.net/viera/support

DVB-S / S2

Servizi digitali satellitari (MPEG2 e MPEG4-AVC(H.264))

Gamma frequenze del ricevitore - da 950 MHz a 2 150 MHz

DiSEqC - Versione 1.0

DVB-C

Servizi digitali via cavo (MPEG2 e MPEG4-AVC(H.264))

DVB-T / T2

Servizi digitali terrestri (MPEG2 e MPEG4-AVC(H.264))

PAL B, G, H, I

SECAM B, G

SECAM L, L'

VHF E2 - E12

VHF A - H (ITALIA)

CATV (S01 - S05)

CATV S11 - S20 (U1 - U10)

VHF H1 - H2 (ITALIA)

UHF E21 - E69

CATV S1 - S10 (M1 - M10)

CATV S21 - S41 (Iperbanda)

PAL D, K

SECAM D, K

VHF R1 - R2

VHF R3 - R5

VHF R6 - R12

UHF E21 - E69

PAL 525/60

Riproduzione dei nastri NTSC con alcuni videoregistratori PAL (VCR)

M.NTSC

Riproduzione con i videoregistratori M.NTSC (VCR)

NTSC (solo ingresso AV)

Riproduzione con i videoregistratori NTSC (VCR)

Ingresso parabola satellitare

Femmina tipo F 75 Ω

Ingresso antenna

VHF / UHF

Condizioni di funzionamento

Temperatura

0^ C - 35^ C

Umidità

20% - 80% RH (senza condensa)

LAN wireless incorporata

Conformità agli standard e gamma di frequenza*1

IEEE802.11a/n

5,180 GHz - 5,320 GHz, 5,500 GHz - 5,580 GHz,

5,660 GHz - 5,700 GHz

IEEE802.11b/g/n

2,412 GHz - 2,472 GHz

Sicurezza

WPA2-PSK (TKIP/AES)

WPA-PSK (TKIP/AES)

Conformità agli standard

Bluetooth 3.0

Intervallo di frequenze

2,402 GHz - 2,480 GHz

*1: La frequenza e il canale variano a seconda del paese.
*2: Non tutti i dispositivi compatibili con la tecnologia Bluetooth sono disponibili su questo televisore. È possibile utilizzare fino a 5 dispositivi contemporaneamente (a eccezione degli occhiali 3D).

Nota

• Dati tecnici e formato soggetti a modifiche senza preavviso. Il peso e le dimensioni indicati sono approssimativi.
• Per informazioni sul consumo, sulla risoluzione dello schermo, ecc., fare riferimento alla scheda del prodotto.
• Per informazioni sul software open source, consultare [eHelp] (Supporto > Licenza).
• Questo apparecchio è conforme agli standard EMC elencati di seguito.

EN55032, EN55020, EN55024, EN61000-3-2, EN61000-3-3

■ Quando si utilizza la staffa di montaggio a parete

Contattare il rivenditore Panasonic locale per acquistare la staffa di montaggio a parete raccomandata.

- Fori per l'installazione della staffa di montaggio a parete

Parte posteriore del televisore

a b

Modello da 40"

a: 200 mm

b: 200 mm

Modello da 50"

Modello da 55"

Modello da 65"

a: 400 mm

b: 400 mm

(Vista laterale)

Profondità della vite

Modello da 40"

minimo: 9 mm

massimo: 27 mm

Modello da 50"

minimo: 9 mm

massimo: 26 mm

Modello da 55"

minimo: 10 mm

massimo: 16 mm

Modello da 65"

minimo: 11 mm

massimo: 19 mm

Diametro: M6

Vite per il montaggio del televisore alla staffa di montaggio a parete (non in dotazione con il televisore)

[Non-Text]

[Non-Text]

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo sotto):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Panasonic AVC Networks Czech s. r. o. dichiara che questo apparecchio modello TX-40CXW704, TX-50CXW704, TX-55CXW704, TX-65CXW704 è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (par. 3, All. A) ed al D.M. 27/08/1987 (par. 3, All.I).

Questi apparechi TX-40CXW704, TX-50CXW704, TX-55CXW704, TX-65CXW704 sono fabbricati in paese C.E.E., nell rispetto delle disposizioni di cui al D.M. 26/03/92 ed in particolare è conforme alle prescrizioni dell'art.1 dello stesso decreto ministeriale.

Registrazione dell'utente

Il numero del modello e il numero di serie di questo prodotto sono riportati sul pannello posteriore. Scrivere questo numero di serie nello spazio sottostante e conservare questo libretto e la ricevuta di acquisto come prova attestante l'acquisto che potrebbe essere utile a identificarlo in caso di furto o perdita e ai fini della garanzia.

Modello No. Numero di serie
