Contemporary RE-AT0004S - Montre-bracelet Orient Star - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio Meccanico Automatico
Marca	Orient Star
Modello	Contemporary RE-AT0004S
Diametro cassa	40.5 mm
Materiale cassa	Acciaio Inossidabile
Spessore cassa	13.2 mm
Colore quadrante	Argento
Materiale vetro	Vetro Zaffiro
Resistenza all'acqua	50 metri (5 ATM)
Tipo di movimento	Automatico (a carica automatica)
Riserva di carica	Circa 40 ore
Funzioni	Ore, Minuti, Secondi, Data
Materiale bracciale	Acciaio Inossidabile
Larghezza cinturino	20 mm
Tipo di chiusura	Chiusura ad ardiglione con sicurezza
Peso	Circa 150 g
Fonte di alimentazione	Carica automatica tramite rotore
Manutenzione	Manutenzione ogni 3-5 anni presso un centro autorizzato
Pulizia	Pulire con un panno morbido; evitare acqua e prodotti chimici
Precauzioni di sicurezza	Evitare campi magnetici forti, urti e temperature estreme
Ricambi e riparabilità	Ricambi disponibili presso centri di assistenza autorizzati
Informazioni generali	Produttore: Orient Watch Co., Ltd.

Domande frequenti - Contemporary RE-AT0004S Orient Star

Come si carica manualmente l'orologio?

Per caricare manualmente l'orologio, ruotare la corona in senso orario in posizione 0 (premuta). Si sentirà una resistenza; circa 20-30 giri sono sufficienti per caricare completamente la molla. Evitare di sovraccaricare poiché potrebbe danneggiare il movimento.

Cosa significa 'automatico'?

Automatico significa che l'orologio utilizza un rotore che carica la molla grazie al movimento naturale del polso. Non necessita di batteria.

Come si impostano l'ora e la data?

Estrarre la corona in posizione 1 per impostare la data e in posizione 2 per impostare l'ora. Ruotare la corona in senso orario per avanzare la data, e in entrambe le direzioni per l'ora. Assicurarsi che la data cambi correttamente in base ad AM/PM.

L'orologio è resistente all'acqua?

Sì, è resistente all'acqua fino a 50 metri (5 ATM). Può sopportare schizzi e brevi immersioni, ma non è adatto per nuotare o immersioni.

Con quale frequenza devo effettuare la manutenzione?

Si consiglia la manutenzione ogni 3-5 anni per garantire lubrificazione e precisione. Affidarsi a un centro di assistenza autorizzato Orient.

Posso indossare l'orologio durante la doccia?

No, anche se è resistente agli schizzi, l'acqua calda e il vapore possono danneggiare le guarnizioni. Evitare di indossarlo in doccia, bagno o sauna.

Cosa devo fare se l'orologio si ferma?

Se l'orologio non è stato indossato per un po', caricarlo manualmente con circa 20 giri. Se ancora non funziona, potrebbe necessitare di manutenzione. Controllare anche che la corona sia completamente premuta.

Come pulire l'orologio?

Utilizzare un panno morbido e asciutto per pulire cassa e bracciale. Per lo sporco ostinato, inumidire leggermente il panno, ma non usare mai prodotti chimici o immergere l'orologio se non necessario.

La data è regolabile indipendentemente?

Sì, estraendo la corona in prima posizione, è possibile ruotarla in senso orario per regolare la data. Fare attenzione a non regolarla tra le 20:00 e le 4:00 quando il meccanismo della data è in funzione.

Dove posso trovare i ricambi?

I ricambi sono disponibili presso i centri di assistenza autorizzati Orient. È meglio affidare le riparazioni a professionisti per mantenere la garanzia e la qualità.

MANUALE UTENTE Contemporary RE-AT0004S Orient Star

MANUALE DI ISTRUZIONI

Grazie di aver acquistato il nostro prodotto. Per garantire un uso prolungato e le migliori prestazioni, leggere con attenzione questo Manuale di istruzioni e familiarizzarsi con le clausole della garanzia.

Tenere questo Manuale di istruzioni a portata di mano e consultarlo nel momento di bisogno.

◆ PRECAUZIONI PER LA SICUREZZA

Osservare con la massima attenzione quanto specificato dai contrassegni sotto indicati per evitare qualsiasi pericolo di danneggiare cose e di ferire voi stessi e altre persone.

... Questo simbolo indica la possibilità di causare morte o ferite gravi quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

... Questo simbolo indica la possibilità di ferire persone o danneggiare cose quando il prodotto viene utilizzato in modo diverso rispetto alle istruzioni fornite.

◆ CURA DELL'OROLOGIO

(1) Resistenza all'acqua

Tipo\Condizioni di impiego			Utilizzo della corona con l'orologio bagnato o immerso in acqua	Sport acquatici (nuoto, ecc.) e frequenti contatti con l'acqua (lavaggio dell'auto, ecc.)	Immersioni in apnea (senza bombola d'aria)	Immersioni con respi-ratore (con bombola d'aria)	Utilizzo della corona con l'orologio bagnato o immerso in acqua	Immersioni con miscele di gas (uso di gas d'elio)
Non resistente all'acqua		Senza WATER RESISTANT (WATER RESIST)	× × × ×	× ×
Orologi resistenti all'acqua	Resistente all' acqua per l'uso giornaliero.	WATER RESISTANT (WATER RESIST)	×	○	× ×	× ×
	Resistente all'acqua rinforzato per l'uso giornaliero I	WATER RESISTANT (WATER RESIST) 50m (5bar)	×	○	○	× × ×
	Resistente all'acqua rinforzato per l'uso giornaliero II	WATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)	×	○	○ ○		×	×
Orologi per immersioni	Orologio per immersioni con aria compressa	AIR DIVER'S 100m / 150m 200m	×	○	○ ○	○		×
	Orologio per immersioni con miscele di gas	He-GAS DIVER'S 200m / 300m /...	×	○	○ ○	○	○

* Si consiglia di utilizzare l'orologio correttamente, seguendo le modalità di impiego sopra menzionate dopo aver controllato le precauzioni sulla resistenza all'acqua indicate sul quadrante e sul retro della cassa.

ATTENZIONE

① I comuni orologi impermeabili resistenti sino alla profondità di 30 metri (3 bar) possono essere usati a contatto con l'acqua, ad esempio quando ci si lava il viso, ma non dovrebbero essere impiegati in immersione.
② I comuni orologi impermeabili rinforzati per profondità sino a 50 metri (5 bar) possono essere usati durante il nuoto ma non dovrebbero essere impiegati in alcun tipo d'immersione, compresa quella in apnea.
③ I comuni orologi impermeabili rinforzati per profondità sino a 100-200 metri (10-20 bar) possono essere usati durante le immersioni in apnea ma non dovrebbero essere impiegati durante quelle con respiratore e ossigeno o o in saturazione d'elio.
④ Mantenere sempre la corona premuta (in posizione normale) quando si utilizza l'orologio. Se la corona è del tipo a vite ci si deve accertare che sia ben serrata.
⑤ Non utilizzare la corona con l'orologio immerso in acqua o bagnato. L'acqua potrebbe penetrare all'interno dell'orologio e comprometterne la resistenza all'acqua.
⑥ Se il modello non è impermeabile, fare attenzione agli spruzzi d'acqua (durante le abluzioni, la pioggia, ecc.) e al sudore. Se l'orologio si bagna con acqua o sudore, asciugarlo con un panno soffi ce e asciutto.
⑦ Anche con orologi resistenti all'acqua per uso normale, evitare forti getti o fl ussi diretti d'acqua verso l'orologio. Potrebbe essere applicata una pressione dell'acqua superiore al limite, che potrebbe comprometterne la resistenza all'acqua.
⑧ Con orologi resistenti all'acqua per uso normale, asciugare con cura l'acqua di mare dalla cassa dopo l'esposizione, per evitare corrosione e altri effetti indesiderati.
⑨ L'interno dell'orologio contiene una certa quantità di umidità, che potrebbe provocare formazione di condensa all'interno del vetro, quando l'aria esterna diventa più fredda della temperatura interna dell'orologio. Se la formazione di condensa è temporanea, non provoca danni all'interno dell'orologio, altrimenti, se prolungata o se all'interno dell'orologio penetra acqua, rivolgersi al rivenditore per risolvere il problema quanto prima possibile.

(2) Urti

① Si raccomanda di togliere l'orologio dal polso durante la pratica di sport pesanti, mentre la pratica di quelli leggeri, ad esempio il golf, non v'influisce negativamente.

② Evitare urti violenti, come il lasciare cadere l'orologio per terra.

① Qualora l'orologio venga lasciato nelle vicinanze di un forte magnetismo per un tempo più o meno lungo, le parti componenti possono rimanere magnetizzate fino al punto di causare malfunzionamenti. È opportuno prestare la dovuta attenzione.

② L'orologio può temporaneamente andare avanti o indietro mentre rimane esposto al magnetismo, ma quando viene allontanato dal magnetismo esso riprende il suo funzionamento con la precisione originale. In questo caso correggere l'ora.

(4) Vibrazioni

L'orologio può risultare meno preciso se esposto a forti vibrazioni, come in caso di guida di motociclette, o per l'uso di martelli pneumatici, seghe a catena, ecc.

Alle temperature inferiori o superiori a quelle normali (5-35°C) l'orologio potrebbe non funzionare correttamente o addirittura arrestarsi.

Non utilizzare l'orologio alle alte temperature, come ad esempio nelle saune. Potrebbe infatti riscaldarsi eccessivamente a causare ustioni.

(6) Prodotti chimici, gas, ecc.

Prestare la massima cautela in caso di contatto con gas, mercurio, prodotti chimici (diluenti, benzina, solventi vari, detergenti contenenti tali componenti, prodotti adesivi, vernici, medicine, profumi, cosmetici) e così via. In questi casi si potrebbe verificare lo scolorimento della cassa dell'orologio, del cinturino e del quadrante. Si potrebbe anche verificare lo scolorimento, la deformazione e il danneggiamento di vari componenti a base di resina.

(7) Informazioni sugli accessori

Non tentare di disassembrare o modificare il prodotto.

Conservare perni e altri elementi di piccole dimensioni fuori dalla portata dei bambini.

In caso di ingestione accidentale di piccoli pezzi, chiamare immediatamente un medico.

(8) Reazioni allergiche

In caso di arrossamento cutaneo, o se la pelle dovesse presentare irritazioni anomale causate dal contatto con l'orologio o con il cinturino, toglierlo immediatamente e consultare un medico.

(9) Vernice luminescente

Le lancette e il quadrante di alcuni prodotti sono ricoperti da una vernice luminescente.

Tale vernice, di tipo sicuro poiché non radioattiva, immagazzina la luce del sole e quella artificiale restituendola quindi al buio. Via via che libera la luce l'intensità luminosa si riduce gradualmente. La quantità di luce emessa e la durata dell'emissione dipendono dai vari fattori in atto nel periodo d'immagazzinamento, tra i quali la forma del vetro, lo spessore della vernice stessa, il livello di luminosità circostante, la distanza dell'orologio dalla sorgente luminosa e il livello di assorbimento. Va infine notato che quando la quantità di energia luminosa immagazzinata è insufficiente l'orologio ne potrebbe emettere poca, oppure per un tempo limitato.

(10) Cinturino impermeabile

Alcuni prodotti impiegano cinturini di pelle e nylon sottoposti a uno speciale trattamento per renderli impermeabili e resistenti alla traspirazione. La durata dell'effetto di resistenza all'acqua dipende dal periodo e dalle condizioni di utilizzo del cinturino.

◆ COME IDENTIFICARE IL CALIBRO DELL'OROLOGIO

Il calibro va ricavato dal nome di modello dell'orologio o dal codice impresso sul fondello della cassa.

1. Individuazione dal nome del modello a 13 cifre

Il nome del modello a 13 cifre è ricavabile dalla scheda di garanzia fornita con l'orologio. È altresì ricavabile dall'etichetta che appare sull'orologio stesso. La quarta e la quinta cifra ne indicano, appunto, il calibro.

Esempio: Se il nome del modello è "RE-AT0001L00B" il calibro è "AT".

2. Individuazione dal codice della cassa

Il codice della cassa, ad esempio XXXX-XXXX, è riportato sul fondello dell'orologio.

Le prime tre cifre indicano il calibro.

Esempio: Se il nome del codice della cassa è "F6R4-UAA0" il calibro è "F6R".

* L'ubicazione del codice della cassa può cambiare, e i relativi caratteri essere più piccoli e pertanto difficili da leggere, a seconda delle caratteristiche dell'orologio.
* Le immagini e le illustrazioni riportate nel manuale potrebbero differire dall'aspetto effettivo dell'orologio in proprio possesso, pur rimanendo identiche le funzioni e le procedure d'uso.

♦ DATI CARATTERISTICI

Calibro		Numero di rubini Data		Meccanismo di arresto della lancetta dei secondi
AT F6R	22		-	○
AU F6N	22		○	○
AV F6F	24		-	○
AW F6G	24		○	○

(1) Oscillazioni: 21.600 oscillazioni l'ora

(2) Precisione giornaliera: da +25 sec. a -15 sec.

(3) Sistema di azionamento: ad avvolgimento (manuale) della molla principale

(4) Tempo di funzionamento: Almeno 50 ore

La precisione giornaliera dichiarata è valida alle seguenti condizioni:

• Dopo 24 ore trascorse alla normale temperatura ambiente, con una carica completa della molla principale e con il quadrante rivolto verso l'alto.
• Per via delle caratteristiche dell'orologio a carica automatica, in base alle seguenti condizioni la precisione dell'ora indicata potrebbe deviare rispetto alla "precisione giornaliera" dichiarata: durata quotidiana d'uso dell'orologio e sua posizione, movimento del braccio e condizione di avvolgimento della molla motrice.
• La deviazione non viene determinata giornalmente, ma in base a un periodo di circa una settimana.

Le caratteristiche tecniche dell'orologio sono soggette a modifiche migliorative senza preavviso.

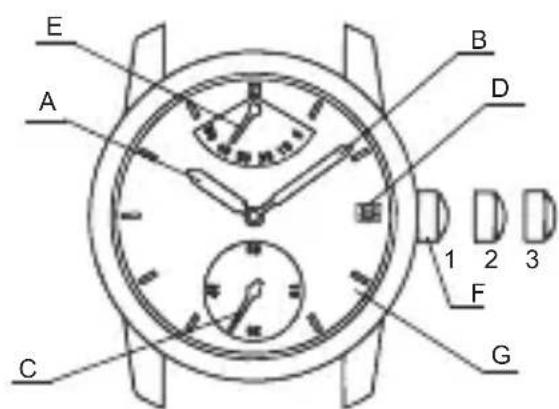

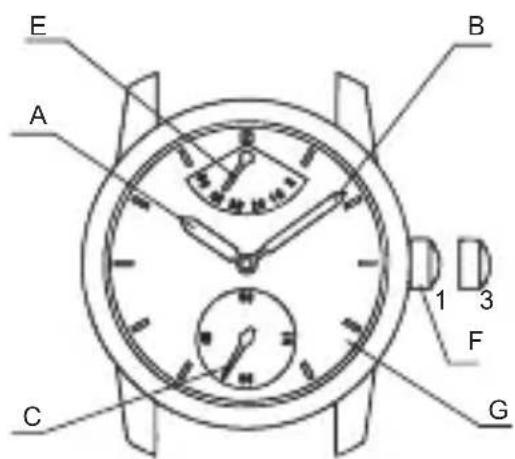

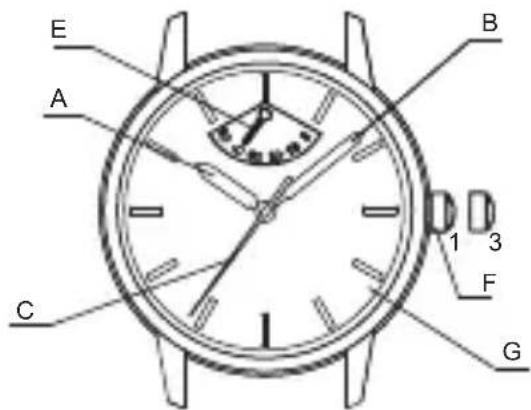

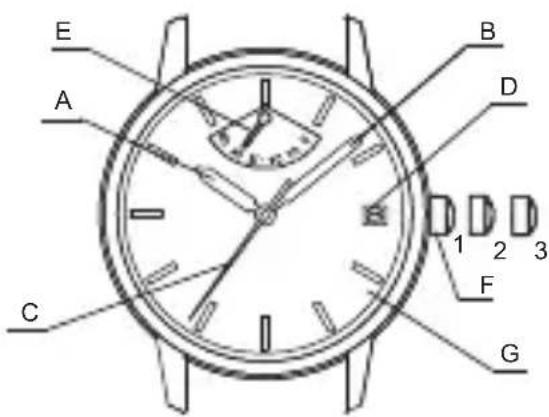

♦ NOME E FUNZIONI DELLE PARTI

A: Lancetta delle ore

E: Lancetta della carica residua

B: Lancetta dei minuti F: Corona

C: Lancetta dei secondi G: Quadrante

D: Data

1 Posizione normale

2 Primo clic: Impostazione del calendario

3 Secondo clic: impostazione dell'ora

E A B 1 3 C F G

E A B D 1 2 3 C F G

E A B 1 3 C F G

E A B D 1 2 3 C F G

* Le posizioni della corona e della lancetta indicatrice della carica residua potrebbero variare a seconda del modello.

◆ MECCANISMO DI RICARICA AUTOMATICA E MANUALE

(1) Questo è un orologio meccanico a caricamento automatico. (provvisto di un meccanismo di carica manuale).

(2) La molla principale viene caricata dai movimenti naturali del braccio mentre si porta l'orologio sul polso. Inoltre, è anche possibile caricare la molla principale ruotando la corona.

(3) Se l'orologio si ferma, far oscillare l'orologio avanti indietro dieci o più volte o ruotare la corona per caricare la molla principale in modo da riavviare la lancetta dei secondi. Dopo l'avvio del movimento si può impostare la data e l'ora.

(4) Quando si carica la molla principale, ruotare lentamente la corona verso destra (in senso orario) mentre si trova nella sua posizione normale. La rotazione della corona verso sinistra (in senso antiorario) non ha alcun effetto sulla carica della molla principale. È possibile ricaricare completamente la molla principale girando la corona a destra per circa 20 volte da una posizione di fermo. È possibile ruotare la corona anche se la molla principale è completamente carica. Durante la carica dell'orologio, usare il conteggio indicato sopra o i segni sull'indicatore della carica residua.

(5) Anche se la molla principale viene caricata completamente, non verrà ricaricata eccessivamente a causa del meccanismo di scivolamento.

(6) Con un caricamento completo, l'orologio funziona per circa 50 ore. Se non ha abbastanza carica, l'orologio potrebbe ritardare. Per mantenere la precisione dell'orologio si raccomanda d'indossarlo almeno 8 ore al giorno.

A seconda del modello, potrebbe non essere possibile estrarre la corona senzasvitarla (Modello di tipo con corona ad avvitamento).

Azionare questo tipo di orologio nel modo descritto di seguito:

(1) Prima di impostare data e ora, ruotare la corona verso sinistra per allentarel'avvitamento.
(2) Dopo aver impostato data e ora, ruotare la corona verso destra, mentre la si tiene premuta, fino a quando smette di ruotare. In questo modo la vite sarà avvitata saldamente.

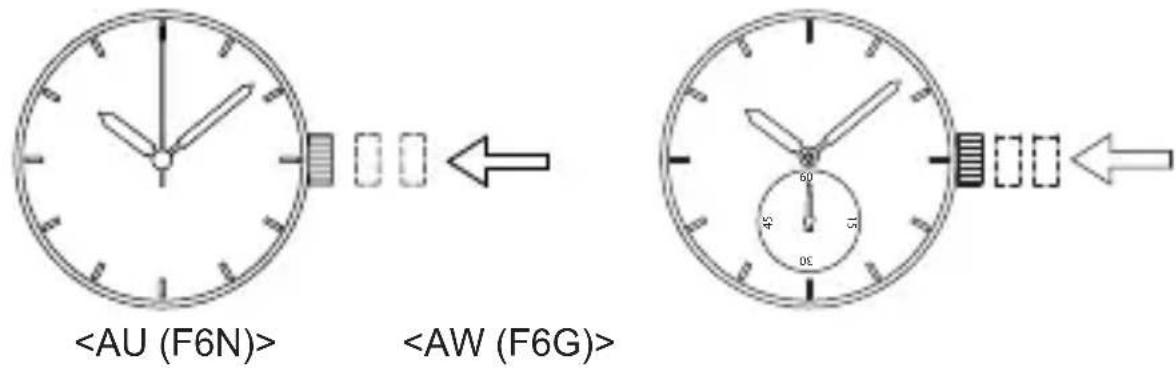

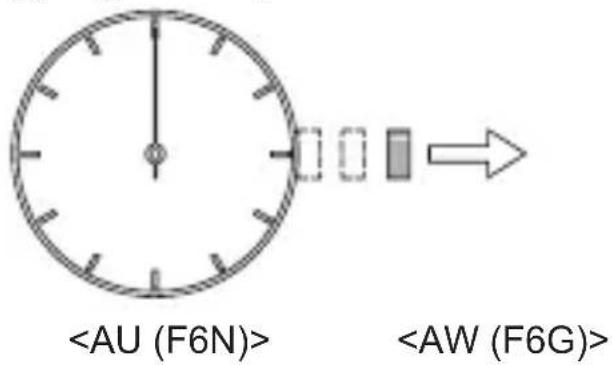

◆ IMPOSTAZIONE DELL'ORA E DELLA DATA [AU(F6N)] [AW(F6G)] [Impostazione dell'ora]

(1) Estrarre la corona fino al secondo clic quando la seconda lancetta raggiunge le 12. (La seconda lancetta si ferma.)

60 49 15 35

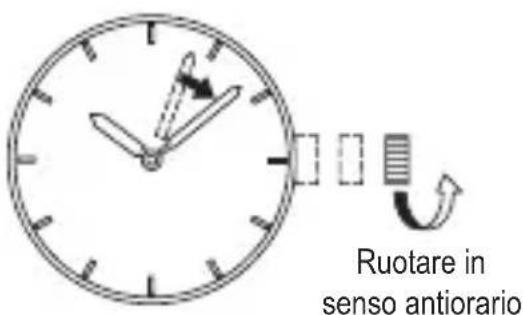

(2) Girare la corona in senso antiorario e impostare l'ora corrente.

* Quando si imposta l'ora, portare la lancetta leggermente indietro rispetto all'ora corrente, quindi spostarla in avanti sull'ora effettiva.

* Per l'orologio con il calendario, assicurarsi di non confondere le ore antimeridiane e pomeridiane, in quanto la data cambia a mezzanotte.

Ruotare in senso antiorario

(3) Premere la corona nella posizione normale.

[Impostazione della data]

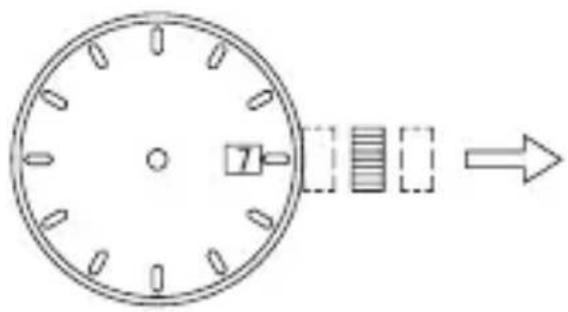

ATTENZIONE

Evitare di impostare la data tra le 8:00 p.m. e le 2:00 a.m., poiché in questo periodo è situato il cambio di data. Se si imposta la data in questo periodo di tempo, la data potrebbe non cambiare sul giorno successivo oppure l'orologio potrebbe non funzionare correttamente. Quando si imposta la data, accertarsi di spostare la lancetta lontano da questo periodo di tempo.

(1) Estrarre la corona fino al primo clic.

* La corona di questo orologio può essere estratta al primo o al secondo clic.

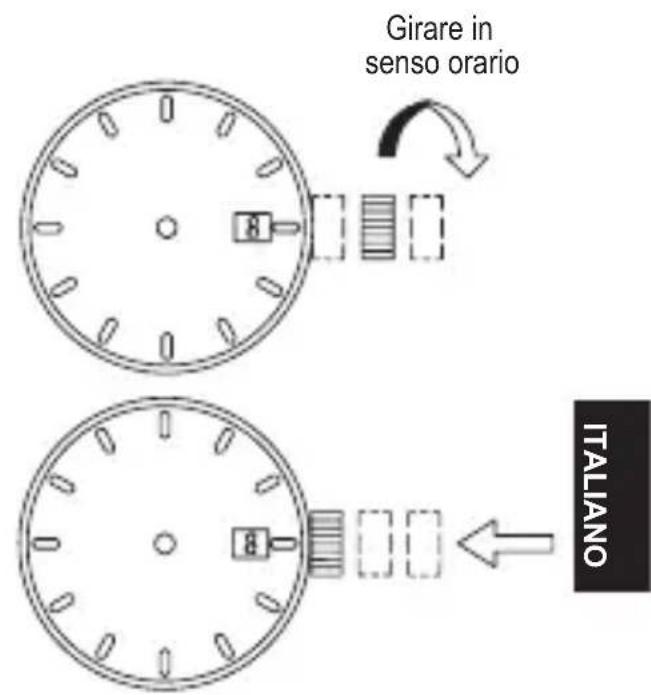

(2) Girare la corona in senso orario e impostare la data corrente.

(3) Premere la corona per portarla in posizione normale..

Girare in senso orario ITALIANO

** Correzione della data alla fine del mese

È necessario correggere la data per i mesi di 30 o meno giorni. Quando la data passa al primo giorno del mese successivo, impostare la data su [First (1)].

◆ IMPOSTAZIONE DELL'ORA [AT(F6R)] [AV(F6F)]

[Impostazione dell'ora]

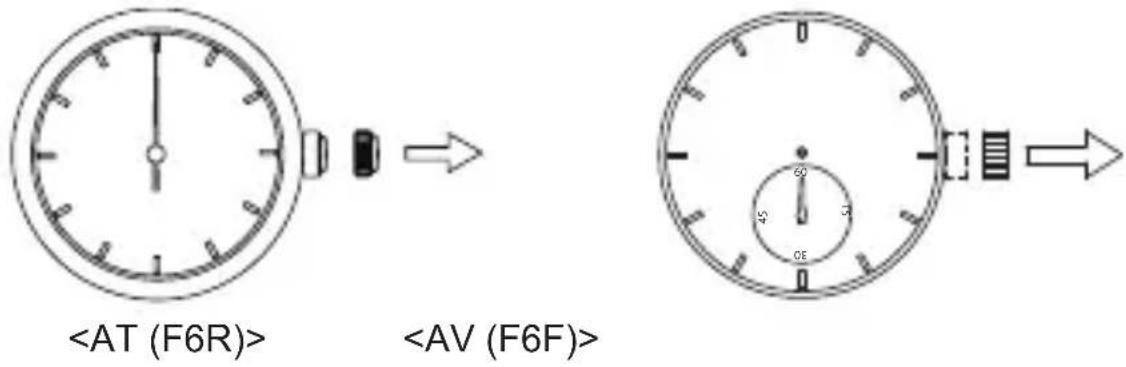

(1) Estrarre la corona fino al primo clic quando la seconda lancetta raggiunge le 12. (La seconda lancetta si ferma.)

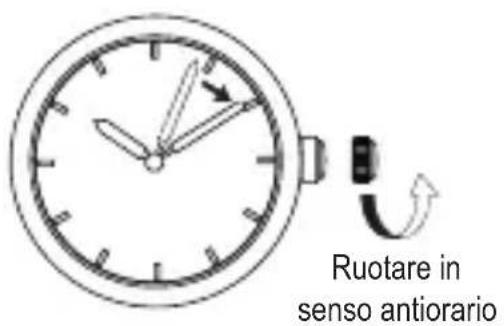

(2) Girare la corona in senso antiorario e impostare l'ora corrente.

* Quando si imposta l'ora, portare la lancetta leggermente indietro rispetto all'ora corrente, quindi spostarla in avanti sull'ora effettiva.

Ruotare in senso antiorario

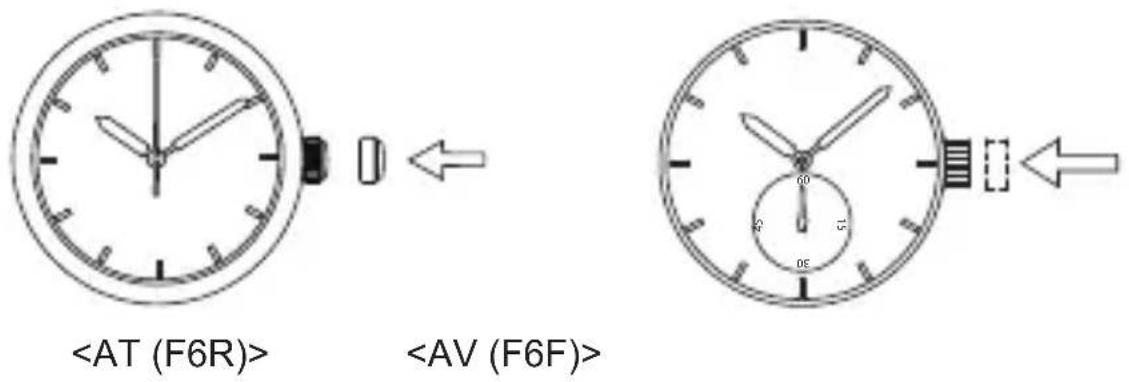

(3) Premere la corona nella posizione normale.

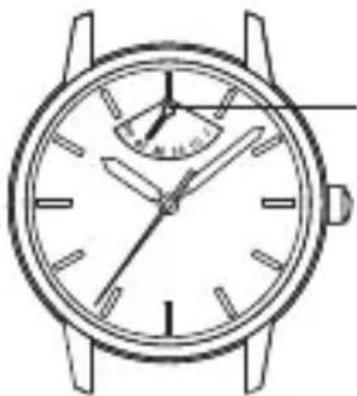

◆ INDICATORE DELLA CARICA RESIDUA

L'indicatore della carica residua mostra la quantità di carica dell'orologio sotto forma di quantità di tempo, in modo che si possa verificare subito per quanto tempo funzionerà ancora l'orologio.

Quando la manina della riserva di carica indica 50 o F, la molla principale è completamente carica.

Manina indicatore riserva carica

* Il tempo rimanente indicato è solo approssimativo.

Il tempo indicato potrebbe essere diverso dal tempo rimanente effettivo.

Questo prodotto è dotato anche di una funzione di ricarica automatica. Quando viene indossato sul polso, il movimento del braccio ricarica la molla principale. L'effettiva ricarica della molla dipende dal movimento del braccio.

Se non si ricarica, la manina della riserva di carica si sposta verso zero man mano che passa il tempo.

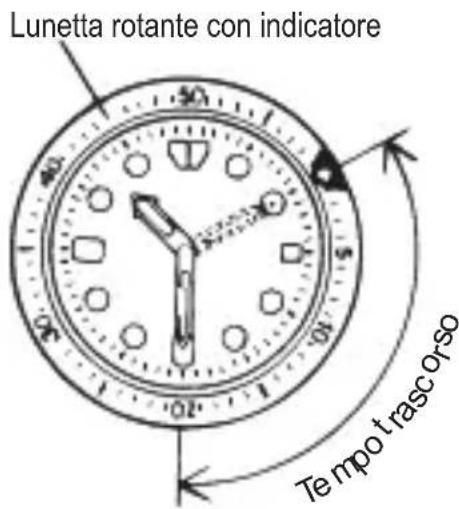

◆ COME UTILIZZARE LA LUNETTA ROTANTE CON INDICATORE

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la lunette sino a far coincidere il simbolo ▽ con la lancetta dei minuti. È così possibile misurare il tempo trascorso osservando la distanza angolare tra la lancetta dei minuti e le cifre riportate sulla lunetta rotante. Ruotando lo stesso simbolo ▽ sul punto desiderato si può inoltre ottenere l'indicazione del tempo residuo.

Essendo provvista di un meccanismo di protezione che ne impedisce la rotazione a forza o per impatto, la lunetta non può essere ruotata al contrario. Le cifre disposte sulla lunetta facilitano infine la lettura dell'ora attuale.

Lunetta rotante con indicatore Tempo trasc orso

* A seconda del design dell'orologio l'anello indicatore rotante non è provvisto del meccanismo di prevenzione della rotazione antioraria né dello "scatto" udibile ad ogni minuto di rotazione.

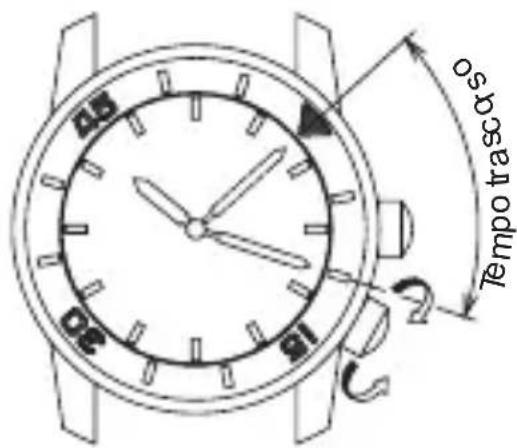

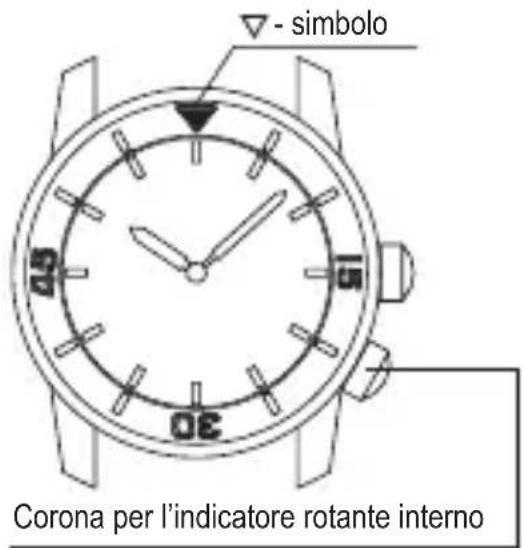

◆ COME UTILIZZARE L'ANELLO INDICATORE ROTANTE INTERNO

Alcuni modelli sono dotati di un anello indicatore rotante interno che deve essere in modo adeguato.

Ruotare la corona per l'anello indicatore rotante interno sino a far coincidere il simbolo ▽ - con la posizione della lancetta dei minuti.

La posizione dell'anello indicatore rotante interno su cui punta la lancetta dei minuti indica il tempo trascorso.

Ruotando lo stesso simbolo sull'ora desiderata, è possibile anche sapere il tempo residuo.

- simbolo Corona per l'indicatore rotante interno

45 91 Tempo trasc αs

La figura in alto mostra che sono trascorsi 10 minuti dalle 10.08.

* Le posizioni della corona e l'aspetto dell'anello indicatore rotante interno potrebbero variare a seconda del modello.
