Tipo di prodotto	Lavastoviglie
Marca	Progress
Modello	PVX1550
Dimensioni (L × A × P)	596 × 818–898 × 550 mm
Tensione	220–240 V
Frequenza	50 Hz
Pressione acqua (min./max.)	0,5 – 8 bar (0,05 – 0,8 MPa)
Capacità	13 coperti
Programmi	Eco, Auto 50°C, Intensivo 70°C, Rapido 60°C, Prelavaggio
Opzioni	Multitab, Partenza ritardata (3h/6h)
Addolcitore d'acqua	Regolabile da livello 1 a 10
Dosatore di brillantante	Regolabile da livello 0 a 6
Segnale acustico fine programma	Attivabile/Disattivabile
Sistema di filtraggio	3 parti: filtro piatto, microfiltro, filtro fine
Bracci irroratori	Braccio superiore e inferiore, rimovibili e pulibili
Consumo energetico (Eco)	0,932 kWh
Consumo d'acqua (Eco)	10,2 l
Durata programma (Eco)	225 minuti
Sistema di protezione dall'acqua	Presente (protezione da perdite d'acqua)
Spina di alimentazione	Fusibile 13 A (BS 1362) per GB/Irlanda

Domande frequenti - PVX1550 PROGRESS

Come avviare un programma?

Accendere l'apparecchio con il tasto On/Off. Assicurarsi che sia in modalità selezione programma (solo spia Eco accesa). Premere il tasto del programma desiderato e chiudere lo sportello. Il programma si avvia automaticamente.

Cosa fare se l'apparecchio non prende acqua?

Verificare che il rubinetto dell'acqua sia aperto e che la pressione dell'acqua sia sufficiente. Pulire il filtro nel tubo di alimentazione. Assicurarsi che il tubo di alimentazione non sia piegato. Se il problema persiste, contattare il servizio clienti.

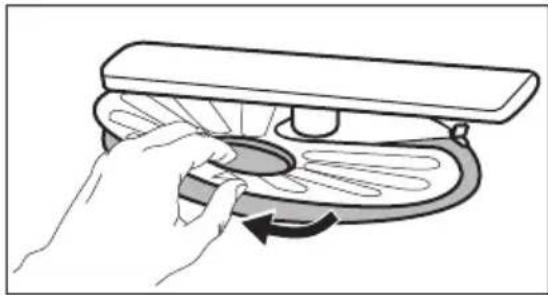

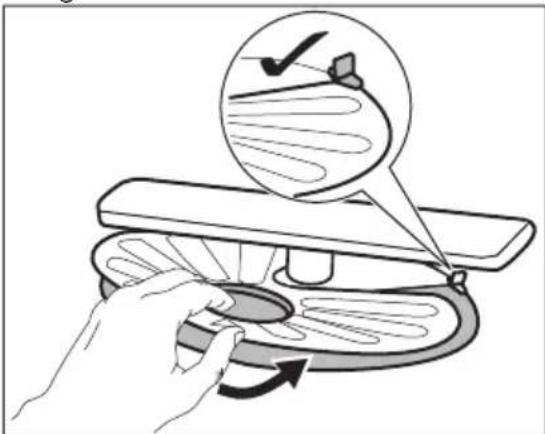

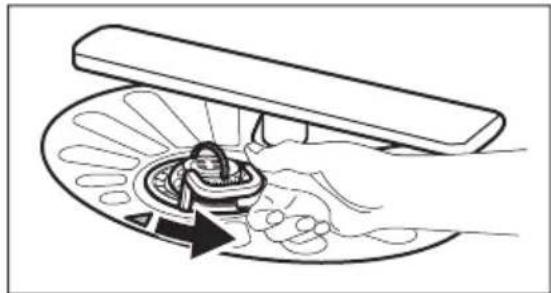

Come pulire i filtri?

Rimuovere il cestello inferiore. Ruotare il filtro (B) verso sinistra ed estrarlo. Estrarre il filtro (C) da (B). Sollevare il filtro piatto (A). Pulire tutte le parti sotto acqua corrente. Reinserire i filtri in ordine inverso.

Come regolare l'addolcitore d'acqua?

L'apparecchio deve essere in modalità selezione programma. Tenere premuti contemporaneamente i tasti ECO e Delay finché le spie ECO, Fine programma e Delay lampeggiano. Premere ECO per modificare il livello (1–10). Confermare con il tasto On/Off.

Posso utilizzare pastiglie multi-pulizia?

Sì, attivare l'opzione Multitab premendo contemporaneamente i tasti Programma e Delay finché la spia Multitab si accende. Questa opzione adatta il ciclo di programma e disattiva l'indicatore del sale.

Cosa significa la spia lampeggiante di fine programma?

La frequenza di lampeggio indica un codice di errore. Un lampeggio: nessuna alimentazione idrica. Due lampeggi: l'acqua non defluisce. Tre lampeggi: sistema di protezione dall'acqua attivo. Annotare il codice e spegnere l'apparecchio. Se si ripete, chiamare il servizio clienti.

Come attivare il segnale acustico di fine programma?

Accedere alla modalità utente (tenere premuti ECO + Delay). Premere Delay finché la spia Fine programma lampeggia. Premere nuovamente Delay per attivare il suono (spia accesa). Confermare con On/Off.

Perché le stoviglie rimangono bagnate?

Possibili cause: poco brillantante (aumentare il livello nella modalità utente), programma selezionato errato (senza fase di asciugatura), oggetti in plastica si asciugano più lentamente. Se necessario, utilizzare l'opzione Multitab con brillantante.

Come rabboccare sale e brillantante?

Sale: svitare il tappo del contenitore del sale, versare 1 litro d'acqua (solo al primo riempimento) e poi sale fino al segno. Brillantante: aprire il tappo del dosatore, riempire fino al segno MAX, chiudere il tappo. Utilizzare solo prodotti specifici per lavastoviglie.

Cosa fare in caso di messaggi di errore?

Annotare il numero di lampeggi della spia Fine programma. Spegnere e riaccendere l'apparecchio. Se il problema persiste, verificare le possibili cause nella tabella di ricerca guasti del manuale d'uso. Per codici non elencati o problemi ripetuti, contattare il servizio clienti autorizzato.

MANUALE UTENTE PVX1550 PROGRESS

Informazioni per la sicurezza 23 Istruzioni di sicurezza 24 Descrizione del prodotto 26 Pannello dei comandi 26 Programmi 27 Impostazioni 28 Opzioni 31

Preparazione al primo utilizzo 31 Utilizzo quotidiano 32 Consigli e suggerimenti utili 34 Pulizia e cura 36 Risoluzione dei problemi 38 Dati tecnici 41

Con riserva di modifiche.

⚠ INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui:
• case di campagna; cucine di negozi, uffici e altri ambienti di lavoro;

- clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5 (0.05) / 8 (0.8) bar (Mpa)
• Rispettare il numero massimo di 13 coperti.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.
• Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di caderci.
• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto.
• L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

ISTRUZIONI DI SICUREZZA

Installazione

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguatamente ancorate a una struttura fissa.

Collegamento elettrico

ATTENZIONE! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
- Questa apparecchiatura è conforme alle direttive CEE.
- Solo per il Regno Unito e l'Irlanda. L'apparecchiatura è dotata di spina di alimentazione da 13 amp. Nel caso si rendesse necessario sostituire il fusibile nella spina di alimentazione, utilizzare il fusibile: 13 amp ASTA (BS 1362).

Collegamento dell'acqua

• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• Prima di collegare l'apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l'acqua finché non è limpida.
• La prima volta che si usa l'apparecchiatura, accertarsi che non vi siano perdite.
• Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

ATTENZIONE! Tensione pericolosa.

- Se il tubo di carico è danneggiato, scollegare immediatamente la spina dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.

Utilizzo

• Non sedersi o salire sulla porta aperta.
- I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.
- Non bere o giocare con l'acqua all'interno dell'apparecchiatura.
- Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detersivo sulle stoviglie.
- L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

Smaltimento

ATTENZIONE! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

DESCRIZIONE DEL PRODOTTO

1 Mulinello su cielo vasca
2 Mulinello superiore
3 Mulinello inferiore
4 Filtri
5 Targhetta dei dati
6 Contenitore del sale
7 Apertura di ventilazione

8 Contenitore del brillantante
9 Contenitore del detersivo
10 Cestello portaposate
11 Cestello inferiore
12 Cestello superiore

PANNELLO DEI COMANDI

1 Tasto On/Off
2 Tasti programmi
3 Tasto Delay

4 Spie

Spie

Spia Descrizione
→|	Spia di fine.
	Spia Multitab.
	Spia del sale. La spia è spenta durante l'esecuzione del programma.
	Spia del brillantante. La spia è spenta durante l'esecuzione del programma.

PROGRAMMI

Programma Grado di sporco Tipo di carico		Fasi del pro-gramma	Valori di consumo 1)
			Durata (min)	Energia (kWh)	Acqua (l)
ECO2)	Sporco nor-male Stoviglie e posate	• Prelavaggio • Lavaggio a 50°C • Risciacqui • Asciugatura	225 0.932	10.2
	Sporco nor-male Stoviglie e posate	• Prelavaggio • Lavaggio a 65°C • Risciacqui • Asciugatura	150 1.4 14
	Sporco intenso Stoviglie miste, posate e pen-tole	• Prelavaggio • Lavaggio a 70°C • Risciacqui • Asciugatura	154 - 164	1.4 - 1.6	12.5 - 14.5
4)	Sporco fresco Stoviglie e posate	• Lavaggio a 60°C • Risciacquo	30 0.9 10

Programma Grado di sporco Tipo di carico	Fasi del pro-gramma	Valori di consumo 1)
		Durata (min)	Energia (kWh)	Acqua (l)
[XC48] 5)	Tutto • Prelavaggio 14 0.1 4

1) I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

2) Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. (Programma standard per gli istituti di prova).

3) Questo programma prevede una fase di risciacquo ad alta temperatura per garantire migliori risultati igienici. Du- rante la fase di risciacquo, la temperatura viene mantenuta a 70° per almeno 10 minuti.

4) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.

5) Utilizzare questo programma per un risciacquo veloce delle stoviglie. Ciò evita la formazione di cattivi odori all'interno dell'apparecchiatura. Non utilizzare il detersivo con questo programma.

Informazioni per gli istituti di prova

Per le informazioni necessarie, relative alle prestazioni inviare una mail a:

IMPOSTAZIONI

[e-mail]

Riportare il numero del prodotto (PNC) che si trova sulla targhetta dei dati.

Modalità selezione programma e modalità utente

Quando l'apparecchiatura si trova in modalità di selezione programma, è possibile impostare un programma ed accedere alla modalità utente.

In modalità utente è possibile modificare le seguenti impostazioni:

• Il livello del decalcificatore dell'acqua in base alla durezza dell'acqua.
• L'attivazione o disattivazione del segnale acustico al termine del programma.
• La disattivazione del contenitore del brillantante quando si desidera utilizzare l'opzione Multitab senza il brillantante.
• Il livello di brillantante in base al dosaggio richiesto.

Tali impostazioni vengono memorizzate fino alla successiva modifica.

Come impostare la modalità di selezione programma.

L'apparecchiatura è in modalità di selezione programma se si accende solo la spia del programma ECO

Quando si attiva l'apparecchiatura, generalmente questa si trova in modalità di selezione programma. Tuttavia, in caso contrario, è possibile impostare la modalità di selezione programma come segue:

Tenere premuti contemporaneamente e finché l'apparecchiatura entra in modalità di selezione programma.

Decalcificatore dell'acqua

Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura.

La durezza dell'acqua dipende dal contenuto di questi minerali. La durezza dell'acqua è misurata in scale equivalenti.

Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell'acqua locale. Per informazioni sulla durezza

dell'acqua nella propria zona è possibile rivolgersi all'ente erogatore locale. È importante impostare il livello corretto del decalcificatore dell'acqua per garantire buoni risultati di lavaggio.

Durezza dell'acqua

Gradi tede-schi (°dH)	Gradi francesi (°fH)	mmol/l Gradi	Clarke	Livello del decal-cificatore dell'ac-qua
47 - 50 84 -	90 8.4 - 9.0 58 - 63	10
43 - 46 76 -	83 7.6 - 8.3 53 - 57	9
37 - 42 65 -	75 6.5 - 7.5 46 - 52	8
29 - 36 51 -	64 5.1 - 6.4 36 - 45	7
23 - 28 40 -	50 4.0 - 5.0 28 - 35	6
19 - 22 33 -	39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 -	32 2.6 - 3.2 18 - 22	4
11 - 14 19 -	25 1.9 - 2.5 13 - 17	3
4 - 10 7 - 18	0.7 - 1.8 5 - 12	2
<4 <7 <0.7 < 5				1 2)

1) Impostazioni di fabbrica.
2) Non utilizzare il sale a questo livello.

Come impostare il livello del decalcificatore

L'apparecchiatura deve essere in modalità di selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente e finché le spie , ECO e iniziano a lampeggiare.

2. Premere ECO.

3. Le spie 📁, e si spengono.

4. La spia ECO continua a lampeggiare.
5. La spia di fine programma inizia a lampeggiare. Il numero di lampeggiamenti mostra il livello.

- Ad es. 5 lampeggiamenti + pausa + 5 lampeggiamenti = livello 5.

1. Premere ripetutamente il tasto ECO per modificare l'impostazione. Ogni volta che si preme, il numero del livello aumenta. Dopo il livello 10 si torna al livello 1.
2. Premere il tasto On/Off per confermare l'impostazione.

Contenitore del brillantante

Il brillantante permette di asciugare le stoviglie senza strisce o macchie.

Il brillantante viene erogato automaticamente durante la fase di risciacquo con acqua calda.

È possibile impostare la quantità di brillantante rilasciata tra il livello 1 (quantità minima) e il livello 6 (quantità massima). Il livello 0 disattiva il contenitore del brillantante che di conseguenza non viene rilasciato.

Impostazione di fabbrica: livello 4.

Come impostare il livello del brillantante

L'apparecchiatura deve essere in modalità di selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente

1. Premere

• Le spie ,ECO spengono.
- La spia continua a lampeggiare.
- La spia di fine programma inizia a lampeggiare. Il numero di lampeggiamenti mostra il livello corrente: ad es. 4 lampeggiamenti + pausa + 4 lampeggiamenti = livello 4.

• I livelli di brillantante vanno da 0 a 6.

• Livello 0 = nessuna erogazione di brillantante. In questo caso la spia di fine resta spenta.

• Premere ripetutamente il tasto 📋 per modificare l'impostazione. Ogni volta che si preme 📋 livello aumenta.

Dopo il livello 6 si torna al livello 0 e si riparte dal livello 1.

1. Premere il tasto On/Off per confermare l'impostazione.

Utilizzo del brillantante e delle pastiglie multifunzione

L'impostazione di fabbrica del contenitore del brillantante è con contenitore attivo. Ciò significa che il contenitore del brillantante eroga sempre il brillantante.

È possibile disattivare il contenitore del brillantante; in questo caso il contenitore non eroga brillantante solo se l'opzione Multitab viene attivata.

Se il contenitore è disattivato e non si seleziona l'opzione Multitab, il contenitore eroga il brillantante.

L'uso dell'opzione Multitab con il contenitore del brillantante disattivato, potrebbe non offrire risultati di asciugatura soddisfacenti.

Quando il contenitore del brillantante è disattivato, la spia del brillantante è sempre spenta quando l'opzione Multitab è attiva.

Come disattivare il contenitore del brillantante

L'apparecchiatura deve essere in modalità di selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente e finché le spie , ECO e iniziano a lampeggiare.

2. Premere

- Le spie ECO si spengono. - La spia continua a la - La spia di fine indica l'imposte corrente: Spia di fine acco contenitore del brillantam attivo (impostazione di fa

1. Premere per cambiare l'impostazione.

Spia di fine spenta = contenitore del brillantante disattivo.

1. Premere il tasto On/Off per confermare l'impostazione.

Segnali acustici

I segnali acustici vengono emessi in caso di malfunzionamento dell'apparecchiatura. Non è possibile disattivare questi segnali acustici.

C'è inoltre un segnale acustico che viene emesso al termine del programma. Per impostazione predefinita, questo segnale

acustico è disattivato ma è possibile attivarlo.

Come attivare il segnale acustico che indica il termine del programma

L'apparecchiatura deve essere in modalità di selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente e finché le spie , ECO e iniziano a lampeggiare.

OPZIONI

Le opzioni desiderate devono essere attivate prima di avviare un programma.

Non è possibile attivare o disattivare le opzioni durante l'esecuzione di un programma.

Multitab

Attivare questa opzione quando si utilizzano pastiglie multifunzione contenenti sale, brillantante e detersivo. Possono contenere anche altri agenti pulenti o di risciacquo.

Questa opzione disattiva il rilascio di sale. La spia del sale non si accende.

Questa opzione disattiva anche il rilascio di brillantante ma solo quando il contenitore

1. Premere

• Le spie speng

• La spia continua a lampeggiare.

- La spia di fine indica l'impostazione corrente: Spia di fine spenta = segnale acustico spento.

1. Premere ⏻ per cambiare l'impostazione.

Spia di fine accesa = segnale acustico acceso.

1. Premere il tasto On/Off per confermare l'impostazione.

corrispondente viene disattivato (la spia del brillantante non si accende). Se il contenitore del brillantante viene attivato, il brillantante viene erogato anche con l'opzione Multitab attiva.

Utilizzando questa opzione, la durata del programma viene prolungata per aumentare i risultati di pulizia ed asciugatura con l'uso di pastiglie multifunzione.

Multitab non è un'opzione permanente e deve essere selezionata ad ogni ciclo.

Come attivare Multitab

Tenere premuti contemporaneamente e finché la spia non si accende.

PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del decalcificatore dell'acqua attuale sia conforme alla durezza dell'acqua. In caso contrario, regolare il livello del decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del brillantante.
4. Aprire il rubinetto dell'acqua.
5. Avviare un programma per rimuovere possibili residui di lavorazione presenti all'interno dell'apparecchiatura. Non

utilizzare il detersivo e non caricare stoviglie.

Quando si avvia un programma, l'apparecchiatura può impiegare fino a 5 minuti per rigenerare la resina nel decalcificatore. Può sembrare che l'apparecchiatura non funzioni correttamente. La fase di lavaggio si avvia soltanto al termine di tale procedura. La procedura viene ripetuta periodicamente.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del sale in senso antiorario e aprirlo.
2. Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).
3. Riempire il contenitore del sale.

1. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.

1. Ruotare il tappo del contenitore del sale in senso orario per chiuderlo.

Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Rischio di corrosione. Per evitarlo, avviare un programma dopo aver riempito il contenitore del sale.

UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura.

Verificare che l'apparecchiatura sia in modalità di selezione programma.

• Se la spia del sale è accesa, riempire il contenitore del sale.
• Se la spia del brillantante è accesa, riempire il contenitore del brillantante.

Come riempire il contenitore del brillantante

AVVERTENZA! Utilizzare solo prodotti brillantanti specifici per lavastoviglie.

1. Aprire il coperchio (C).
2. Riempire il contenitore (B) finché il brillantante non raggiunge l'indicazione di "MAX".
3. Rimuovere l'eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.
4. Chiudere il coperchio. Assicurarsi che il coperchio si blocchi in posizione.

Riempire il contenitore del brillantante quando la spia (A) diventa chiara.

1. Caricare i cestelli.
2. Aggiungere il detersivo. Se si utilizza il detersivo in pastiglie multifunzione, attivare l'opzione Multitab.
3. Impostare ed avviare il programma corretto per il tipo di carico ed il grado di sporco.

Utilizzo del detersivo

AVVERTENZA! Utilizzare solo detersivo specifico per lavastoviglie.

1. Premere il tasto di sgancio (A) per aprire il coperchio (C).
2. Mettere il detersivo in polvere o in pastiglie nell'apposito contenitore (B).
3. Se il programma ha una fase di prelavaggio, mettere una piccola quantità di detersivo nella parte interna della porta dell'apparecchiatura.
4. Chiudere il coperchio. Assicurarsi che il coperchio si blocchi in posizione.

Impostazione ed avvio di un programma

Funzione AUTO OFF

Questa funzione permette di ridurre il consumo di energia disattivando automaticamente l'apparecchiatura quando non è in funzione.

La funzione si attiva:

• Dopo 5 minuti dal termine del programma.
• Dopo 5 minuti se il programma non è stato avviato.

Avvio di un programma

1. Tenere la porta dell'apparecchiatura socchiusa.

2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità di selezione programma.

3. Premere il tasto del programma che si desidera impostare.
   La spia del programma corrispondente si accende.
4. Chiudere la porta dell'apparecchiatura per avviare il programma.

Avvio del programma con partenza ritardata

1. Impostare un programma.
2. Premere ripetutamente finché non si accende la spia relativa al numero di ore che si desidera impostare.(3 o 6).
   Si accende la spia Partenza ritardata.
3. Chiudere la porta dell'apparecchiatura per avviare il conto alla rovescia. Una volta avviato il conto alla rovescia, è possibile aumentare il ritardo ma non modificare il programma scelto.

Appena è completato il conto alla rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta mentre è in corso un programma, l'apparecchiatura si arresta. Quando si chiude nuovamente la porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Se la porta rimane aperta per più di 30 secondi durante la fase di asciugatura, il programma in corso termina.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Quando si annulla la partenza ritardata, è necessario impostare nuovamente il programma e le opzioni.

Tenere premuti contemporaneamente e finché l'apparecchiatura entra in modalità di selezione programma.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Fine programma

Quando al termine del programma si apre la porta, l'apparecchiatura si disattiva automaticamente.

Chiudere il rubinetto dell'acqua.

Annullamento del programma

Tenere premuti contemporaneamente e finché l'apparecchiatura entra in modalità di selezione programma.

CONSIGLI E SUGGERIMENTI UTILI

Informazioni generali

I seguenti suggerimenti garantiranno una pulizia e risultati di asciugatura quotidiani ottimali ed aiuteranno a salvaguardare l'ambiente.

• Gettare i residui di cibo più grandi nella spazzatura.
• Non prelavare le stoviglie a mano. Se necessario, utilizzare il programma prelavaggio (se disponibile) o selezionare un programma con fase di prelavaggio.
• Utilizzare sempre tutto lo spazio presente nei cestelli.
• Quando si carica l'apparecchiatura, assicurarsi che le stoviglie vengano raggiunte interamente e lavate dall'acqua rilasciata dagli ugelli del mulinello. Verificare che gli oggetti non si tocchino o coprano.
• È possibile utilizzare il detersivo per lavastoviglie, il brillantante e il sale separatamente o le pastiglie multifunzione (ad es. "3 in 1", "4 in 1", "Tutto in uno"). Seguire le istruzioni riportate sulla confezione.
• Impostare il programma corretto per il tipo di carico ed il grado di sporco. Il programma ECO consente un utilizzo più efficiente di acqua ed elettricità per

lavare stoviglie e posate con grado di sporco normale.

Se si utilizzano sale, brillantante e detersivo

• Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparecchiatura.
• Le pastiglie multifunzione sono generalmente adatte in zone con una durezza dell'acqua fino a 21°dH. Nelle zone che superano tale limite, il brillantante e il sale devono essere utilizzati insieme alle pastiglie multifunzione. Tuttavia, in zone con acqua dura e molto dura si consiglia di utilizzare solo detersivo (in polvere, gel, pastiglie senza funzioni aggiuntive), brillantante e sale separatamente per risultati di pulizia e asciugatura ottimali.
• Se si utilizzano le pastiglie multifunzione è possibile selezionare l'opzione Multitab (se disponibile). Questa opzione aumenta i risultati di pulizia e asciugatura con l'uso delle pastiglie multifunzione.
• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie,

consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

- Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione

Prima di iniziare ad usare separatamente detersivo, sale e brillantante attenersi alla procedura seguente:

1. Impostare il livello più alto del decalcificatore dell'acqua.
2. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
3. Avviare il programma più breve con una fase di risciacquo. Non aggiungere il detersivo e non caricare i cestelli.
4. Una volta completato il programma, regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
5. Regolare la quantità di brillantante rilasciata.

Caricare i cestelli

• Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.
• Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
• Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni per la pulizia).
• Gettare i residui di cibo più grandi nella spazzatura.
• Ammorbidire le tracce di bruciato sulle stoviglie.

• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso.

• Verificare che i bicchieri non si tocchino l'un l'altro.

• Sistemare le posate e i piccoli oggetti nel cestello portaposate.
• Sistemare gli oggetti leggeri nel cestello superiore. In modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

Prima di avviare il programma

Verificare che:

• I filtri siano puliti e installati correttamente.
• Il tappo del contenitore del sale sia serrato.
• I fori sui mulinelli non siano ostruiti.
• Siano presenti il sale per lavastoviglie e il brillantante (a meno che non si utilizzino le pastiglie combinate).
• Le stoviglie siano riposte correttamente nei cestelli.
• Il programma sia adatto al tipo di carico e al grado di sporco.
• Si utilizzi la quantità corretta di detersivo e additivi.

Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di estrarli dall'apparecchiatura. Le stoviglie calde possono essere più facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e quindi quello superiore.

Al termine del programma, dell'acqua potrebbe rimanere sulle pareti e sulla porta dell'apparecchiatura.

PULIZIA E CURA

ATTENZIONE! Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Eseguire controlli periodici e pulirli, se necessario.

Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

1. Ruotare il filtro (B) in senso antiorario e rimuoverlo.

1. Estrarre il filtro (C) dal filtro (B).

2. Rimuovere il filtro piatto (A).

1. Assicurarsi che non vi siano residui di cibo o di sporco all'interno o attorno al bordo della vasca di raccolta.

2. Posizionare nuovamente il filtro piatto (A). Assicurarsi che sia posizionato correttamente al di sotto delle due guide.

1. Rimontare i filtri (B) e (C).

2. Posizionare nuovamente il filtro (B) nel filtro piatto (A). Ruotarlo in senso orario finché non si blocca in posizione.

posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

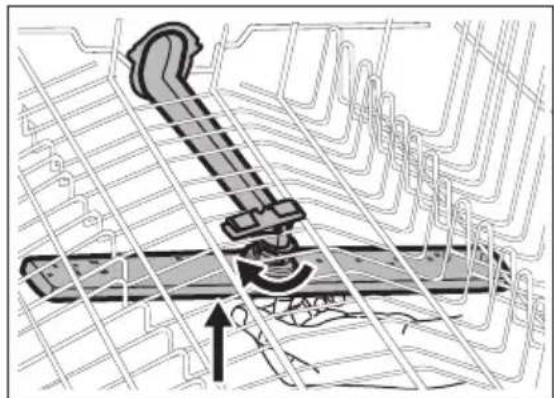

Pulizia del mulinello superiore

Si consiglia di pulire regolarmente il mulinello superiore per evitare che lo sporco ostruisca i fori.

Fori ostruiti possono causare risultati di lavaggio insoddisfacenti.

1. Estrarre il cestello superiore.
2. Per sganciare il mulinello dal cestello, premerlo verso l'alto nella direzione indicata dalla freccia inferiore e contemporaneamente ruotarlo in senso orario.

1. Lavare il mulinello sotto l'acqua corrente. Utilizzare un oggetto sottile appuntito, ad es. uno stuzzicadenti, pe rimuovere i residui di sporco dai fori.

1. Per riagganciare il mulinello al cestello, premerlo nella direzione indicata dalla freccia inferiore e contemporaneamente ruotarlo in senso antiorario finché non si blocca in posizione.

• Pulire l'apparecchiatura con un panno inumidito e morbido.
  • Utilizzare solo detergenti neutri.
  • Non usare prodotti abrasivi, spugnette abrasive o solventi.

Pulizia interna

• Pulire accuratamente l'apparecchiatura, inclusa la guarnizione in gomma della porta, con un panno morbido umido.
• Se si usano regolarmente programmi di breve durata, è possibile riscontrare depositi di grasso e calcare all'interno dell'apparecchiatura. Per evitarlo, si consiglia di avviare programmi lunghi almeno 2 volte al mese.
• Per ottenere le migliori prestazioni dall'apparecchiatura, si consiglia di utilizzare mensilmente un prodotto

specifico per la pulizia della lavastoviglie. Seguire attentamente le istruzioni riportate sulla confezione del prodotto.

RISOLUZIONE DEI PROBLEMI

Se l'apparecchiatura non si avvia o si arresta durante il funzionamento, prima di contattare il Centro di Assistenza Autorizzato, tentare di risolvere il problema da soli con l'aiuto delle informazioni riportate in tabella.

ATTENZIONE! Riparazioni non eseguite in modo accurato possono comportare gravi rischi per la sicurezza dell'utente. Qualsiasi tipo di riparazione deve essere eseguita da personale qualificato.

In alcuni casi la spia di fine lampeggia ad intermittenza ad indicare un guasto.

La maggior parte dei possibili problemi possono essere risolti senza il bisogno di contattare il Centro di Assistenza Autorizzato.

Problema e codice allarme Possibile	causa e soluzione
Non è possibile accendere l'apparecchiatura.	Verificare che la spina sia collegata alla presa elettrica.Assicurarsi che il fusibile all'interno del quadro elettrico non sia danneggiato.
Il programma non si avvia. Controllare che la porta sia chiusa.Se è stata impostata la partenza ritardata, annul-lare l'impostazione o attendere il termine del con-to alla rovescia.L'apparecchiatura ha avviato la procedura di rigenerazione della resina all'interno del decalcifica-tore. La procedura dura all'incirca 5 minuti.
L'apparecchiatura non carica acqua.La spia di fine programma lampeg-gia una volta in modo intermittente.Viene emesso un segnale acustico una volta in modo intermittente.	Controllare che il rubinetto dell'acqua sia aperto.Controllare che la pressione dell'acqua di alimen-tazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l'ente erogatore locale.Controllare che il rubinetto dell'acqua non sia ostruito.Controllare che il filtro nel tubo di carico non sia ostruito.Verificare che il tubo di carico non sia attorcigliato o piegato.
Problema e codice allarme Possibile causa e soluzione
L'apparecchiatura non scarica l'acqua. La spia di fine programma lampeggia due volte in modo intermittente. Viene emesso un segnale acustico due volte in modo intermittente.	Controllare che lo scarico del levello non sia ostruito.Verificare che il tubo di scarico non sia attorciglia-to o piegato.
Il dispositivo antiallagamento è attivo. La spia di fine programma lampeggia tre volte in modo intermittente. Viene emesso un segnale acustico tre volte in modo intermittente.	Chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza Autorizzato.
L'apparecchiatura si arresta e riparte più volte durante il funzionamento.	È normale. Permette di ottenere risultati di pulizia ottimali e risparmiare energia.
Il programma dura troppo. Se è stata impostata la partenza ritardata, annul-lare l'impostazione o attendere il termine del con-to alla rovescia.
Leggera perdita dalla porta dell'apparecchiatura.	L'apparecchiatura non è a livello. Allentare o stringere i piedini regolabili (ove previsti).La porta dell'apparecchiatura non è centrata ris-petto alla vasca. Regolare il piedino posteriore (ove previsto).
La porta dell'apparecchiatura si chiude con difficoltà.	L'apparecchiatura non è a livello. Allentare o stringere i piedini regolabili (ove previsti).Alcune parti di pentole e stoviglie sporgono dai cestelli.
Tintinnio/colpi dall'interno dell'apparec-chiatura.	Le pentole e le stoviglie non sono state sistemate adeguatamente nei cestelli. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.Accertarsi che i mulinelli possano girare liberamente.
L'apparecchiatura fa scattare l'interrut-tore principale.	L'amperaggio è insufficiente per sopportare l'uso di più apparecchiatura contemporaneamente. Verificare l'amperaggio della presa e la capacità del contatore o spegnere una delle apparecchia-ture in uso.Guasto elettrico interno all'apparecchiatura. Contattare un Centro di Assistenza Autorizzato.

Fare riferimento a "Preparazione al primo utilizzo", "Utilizzo quotidiano" o "Consigli e suggerimenti" per altre possibili cause.

ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.

Per i codici allarme non presenti in tabella, contattare un Centro di Assistenza Autorizzato.

Una volta controllata l'apparecchiatura, spegnerla e riaccenderla. In caso di

Se i risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Possibile causa e soluzione
Risultati di lavaggio insoddisfa- centi.	Fare riferimento a "Utilizzo quotidiano", "Consigli e suggerimenti" e al libretto contenente le indicazioni per caricare il cestello.Usare programmi di lavaggio più intensi.Se si utilizza il detersivo in pastiglie multifunzione, attivare sempre l'opzione Multitab.
Risultati di asciugatura insod- disfacenti.	Pentole e stoviglie sono state lasciate troppo tempo all'in- terno dell'apparecchiatura chiusa.Brillantante assente o quantità di brillantante insufficiente. Impostare il contenitore del brillantante su un livello superi- ore.Gli oggetti di plastica devono essere asciugati con un panno.
Su bicchieri e stoviglie rimango- no delle striature biancastre o striature bluastre.	La quantità di brillantante erogata è eccessiva. Impostare il selettore del brillantante su una posizione inferiore.È stata utilizzata una dose eccessiva di detersivo.
Macchie e tracce di gocce d'acqua su bicchieri e stoviglie.	La quantità di brillantante erogata non è sufficiente. Im- postare il selettore del brillantante su una posizione superi- ore.La causa potrebbe essere la qualità del brillantante.
Le stoviglie sono bagnate. • Il programma non dispone di una fase di asciugatura op- pure questa fase viene eseguita a bassa temperatura.Il contenitore del brillantante è vuoto.La causa potrebbe essere la qualità del brillantante.La causa potrebbe essere la qualità del detersivo in pasti- glie multifunzione. Provare un prodotto di una marca di- versa o attivare il contenitore del brillantante e utilizzare il brillantante insieme al detersivo in pastiglie multifunzione.
L'interno dell'apparecchiatura è bagnato.	Non si tratta di un'anomalia ma dell'umidità presente nell'aria che si condensa sulle pareti.
Insolita produzione di schiuma durante il lavaggio.	Utilizzare solo detersivi per lavastoviglie.Perdita dal contenitore del brillantante. Contattare un Centro di Assistenza Autorizzato.
Tracce di ruggine sulle posate.	È presente troppo sale nell'acqua utilizzata per il lavaggio.Fare riferimento a "Decalcificatore dell'acqua".Sono state sistemate insieme posate d'argento e acciaio inossidabile. Evitare di sistemare oggetti d'argento e acciaio inossidabile uno accanto all'altro.
Sono presenti residui di detersivo all'interno del contenitore al termine del programma.	La pastiglia del detersivo si è incollata all'interno del contenitore e l'acqua non è riuscita ad eliminarla completamente.L'acqua non è in grado di eliminare il detersivo dal contenitore. Assicurarsi che il mulinello non sia bloccato o ostruito.Assicurarsi che gli oggetti nei cestelli non impediscano l'apertura del coperchio del contenitore del detersivo.
Odori all'interno dell'apparecchiatura.	Fare riferimento a "Pulizia interna".
Il calcare può depositarsi su pentole e stoviglie, nella vasca o all'interno della porta.	Fare riferimento a "Decalcificatore dell'acqua".
Pentole e stoviglie opache, scolorite o incrinate.	Assicurarsi di introdurre nell'apparecchiatura solo oggetti lavabili in lavastoviglie.Caricare e scaricare il cestello delicatamente. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.Sistemare gli oggetti delicati nel cestello superiore.

Fare riferimento a

"Preparazione al primo

utilizzo", "Utilizzo

quotidiano" o "Consigli e

suggerimenti" per altre

possibili cause.

DATI TECNICI

Dimensioni Larghezza/Altezza/Profondità (mm) 596 / 818-898 / 550
Collegamento elettrico 1)	Tensione (V) 220 - 240
	Frequenza (Hz) 50
Pressione dell'acqua di alimentazione	bar (minima e massima) 0.5 - 8
	MPa (minima e massima) 0.05 - 0.8
Collegamento dell'acqua	Acqua fredda o calda 2)	max. 60°C

Capacità Coperti 13

Consumo di energia Modalità Acceso (W) 0.99

Consumo di energia Modalità Spento (W) 0.10

1) Per altri valori, fare riferimento alla targhetta dei dati.
2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 📊 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CONTENIDO
