HD73 - Proiettore OPTOMA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videoproiettore Home Cinema
Marca	Optoma
Modello	HD73
Tecnologia di visualizzazione	DLP DarkChip3™ 0,65"
Luminosità	1100 lumen
Rapporto di contrasto	6000:1 (modalità ImageAI™)
Risoluzione nativa	1280 x 768 (WXGA)
Risoluzione massima	UXGA (1600x1200), 1080p
Compatibilità HD	1080p, 720p, 1080i
Obiettivo	Zoom manuale 1,2x, F/2.5~2.8, f=22.25~26.69mm
Rapporto di proiezione	1,58:1 a 1,90:1
Dimensione immagine	28" a 304" (0,7 a 7,7 m)
Distanza di proiezione	1,2 m a 11,9 m
Correzione trapezoidale	Orizzontale e verticale
Connettività	HDMI, DVI-I (HDCP), Componente, Composito, S-Video, RS-232, Ricevitori IR, Relè +12V
Alimentazione	100-240 V, 50-60 Hz, 285 W (max), <13 W standby
Lampada	220W UHP, durata di vita 3000 ore (standard)
Dimensioni (L x A x P)	344 x 94 x 246 mm
Peso	3,2 kg
Livello sonoro	27 dB (modalità standard)
Temperatura di funzionamento	5 a 35 °C, umidità max 80%
Sicurezza	Porta serratura Kensington
Garanzia	2 anni pezzi e manodopera, 90 giorni sulla lampada
Accessori inclusi	Cavo di alimentazione, cavo composito, cavo S-Video, telecomando, pile, copriobiettivo, manuale, guida rapida, scheda di garanzia
Manutenzione e pulizia	Pulire il filtro dell'aria regolarmente; utilizzare un panno morbido e asciutto per l'esterno
Pezzi di ricambio e riparabilità	Contattare il servizio clienti Optoma per i pezzi di ricambio

Domande frequenti - HD73 OPTOMA

Qual è la risoluzione nativa del proiettore Optoma HD73?

La risoluzione nativa è di 1280 x 768 (WXGA), compatibile con segnali HD fino a 1080p.

Che tipo di lampada utilizza l'HD73 e qual è la sua durata?

Utilizza una lampada UHP 220W con una durata di 3000 ore in modalità standard.

Come posso collegare una sorgente HD al proiettore?

Puoi utilizzare i connettori HDMI o DVI-I (compatibile HDCP) per una connessione digitale HD. Sono disponibili anche ingressi componente.

Il proiettore è adatto per un'installazione a soffitto?

Sì, supporta le modalità di proiezione anteriore, posteriore, soffitto e tavolo. Un kit di montaggio a soffitto è disponibile come opzione.

Cosa fare se l'immagine è deformata?

Utilizza la correzione trapezoidale orizzontale e verticale per raddrizzare l'immagine. Regola anche la messa a fuoco e lo zoom manuale sull'obiettivo.

Qual è il consumo elettrico del proiettore?

Il consumo massimo è di 285 W in funzionamento, e inferiore a 13 W in standby.

Come si mantiene il proiettore?

Pulisci regolarmente il filtro dell'aria per evitare il surriscaldamento. Utilizza un panno morbido e asciutto per l'esterno. Non aprire mai l'alloggiamento.

Quali sono i formati immagine supportati?

Il proiettore ha un formato nativo 16:10 e supporta i formati 4:3 e 16:9.

Il proiettore è silenzioso?

Sì, il livello sonoro è di soli 27 dB in modalità standard, il che lo rende adatto per l'uso in home cinema.

Dove trovare pezzi di ricambio per l'HD73?

Contatta il servizio clienti Optoma o consulta il manuale d'uso per informazioni sui pezzi di ricambio e la riparabilità.

MANUALE UTENTE HD73 OPTOMA

HD73 Home Theater Projector

The Next Level of 720p Excellence

The Optoma HD73 is a native 720p home theater projector that offers amazing performance and picture quality. Based on Texas Instruments' DarkChip3™ DLP® chipset, the HD73 also features the latest color processing technologies that deliver higher brightness and more vibrant colors to the projected image. At 1100 lumens and a 6000:1 contrast ratio (with ImageAI™), the Optoma HD73 takes the high-definition home theater projector to a higher level.

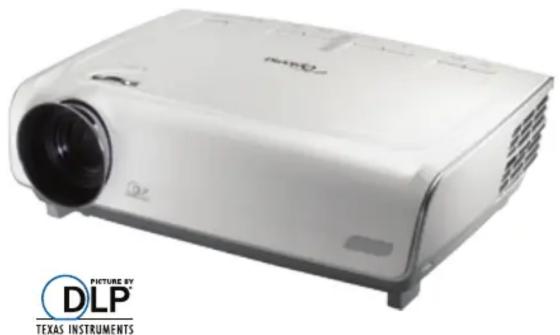

White projector with visible lens and control panel, no text or symbols on the device itself

Features

■ DarkChip3™ DLP technology
■ 1100 lumens with a 6000:1 contrast ratio (in ImageAI™ mode)
■ HD compatibility 1080p
■ BrilliantColor™ technology
■ TrueVivid™ color enhancement
- Wide angle zoom lens with throw ratio of 1.58-1.90:1
■ Light shield design and ultra-quiet operation
■ Dual digital HD connectivity (DVI-I and HDMI)
■ 5x color wheel to give superior viewing

Specifications

Brightness (Typical)

1100 Lumens

Resolution

1280 × 768

Maximum Resolution

UXGA (1600 x 1200),

1080p (1920 x 1080)

Contrast Ratio

6000:1 in ImageAI™ Mode

4500:1 (Full On/Full Off)

Display Technology

Single 0.65" DarkChip3™ DLP®

Technology by Texas Instruments

Noise Level

27 dB (STD)

Lamp Type and Life

220W UHP, 3000 Hours (STD)

Image Optimization

Faroudja DCDi™

Image Size (Diagonal)

28" - 304" (.7 - 7.7 m)

Projection Distance

3.9' - 39' (1.2 - 11.9 m)

Throw Ratio

1.58 to 1.90:1 (Distance/Width)

Displayable Colors

10-bit per Channel Color Processing

Computer Compatibility

UXGA, SXGA+, WXGA, XGA, SVGA, VGA

Compression, VESA Standards, PC and Macintosh Compatible

Video Compatibility

NTSC (M, 3.58/4.43 MHz), PAL (B, D, G, H,

I, M, N), SECAM (B, D, G, K, K1, L), HDTV

(720p, 1080i/p)

Aspect Ratio

16:10 Widescreen Native with Support for

4:3 and 16:9

Projection Lens

F/2.5\~2.8, f = 22.25\~26.69mm,

1.2x Manual Focus/Digital Zoom

Keystone Correction

Horizontal and Vertical

Vertical Refresh Rate

43 to 85 Hz

I/O Connectors

HDMI, DVI-I w/HDCP, Component Video,

Composite Video (RCA), S-Video, RS-232,

Two IR Receivers, +12V Trigger Relay

Security

One Kensington Lock Port

Projection Method

Front, Rear, Ceiling Mount, Table Top

Uniformity

90%

Operating Temperature

5 - 35°C, 80% Humidity (Max.)

Storage Temperature

-20 - 60°C, 80% Humidity (Max.)

Power Supply

100 - 240 Volts, 50-60 Hz

Power Consumption

285W ±10% Full Power,

<13W Standby Power

Weight

7 lbs (3.2 kg)

Dimensions (W x H x D)

13.56" x 3.72" x 9.67" (344 x 94 x 246mm)

Standard Accessories

Power Cord, Composite Video Cable,

S-Video Cable, Remote Control, Batteries

for Remote, Lens Cap, User's Manual,

Quick Start Guide and Warranty Card

Optional Accessories

Ceiling Mount Kit, DVI to DVI Cable, HDMI

to HDMI Cable, Carrying Case, GrayWolfII™

Series Screens and Extended Warranty

Warranty

2 Years Limited Parts and Labor with a Zero

Dead Pixel Policy, 90 Days on Lamp

UPC

796435 21 996 3
