MANUALE UTENTE HA622VGX Freggia

FOR YEARS TO COME freggia

PIANO DI COTTURA

BUILT-IN HOB

Istruzioni per l`uso

User manual

Grazie per aver acquistato un piano cottura della nostra società Freggia.

Si prega di leggere attentamente il presente libretto istruzioni, in quanto fornisce importanti indicazioniriguardanti la sicurezza di installazione, d`uso e di manutenzione del piano di cottura.

Conservarlo per ogni ulteriore consultazione.

EN

La invitiamo a leggere questo libretto istruzioni prima di installare e di utilizzare l'apparecchiatura. E' molto importante che il libretto sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento e delle relative avvertenze.

Questo apparecchio è di classe 3 ed è stato concepito per un impiego non di tipo professionale da parte di privati all'interno di abitazioni.

Questo apparecchio é conforme alle seguenti direttive:

EEC 2009/142/CE (Gas)

EEC 2004/108/CE (Compatibilita Elettromagnetica)

EEC 2006/95/CE (Bassa Tensione)

EEC 2004/1935/CE (Contatto con sostanze alimentari)

• L'installazione deve essere eseguita da personale competente e qualifi cato secondo le norme vigenti.
• Quest'apparecchiatura è stata progettata per essere utilizzata da adulti.
• Fare attenzione, quindi, che i bambini non si avvicinano con l'intento di giocarvi.
• Sorvegliare i bambini per tutto il tempo di funzionamento dell'apparecchio badando che non stiano nelle vicinanze e che non tocchino le superfici non ancora completamente raffreddate.
• Prima di alimentare l'apparecchiatura controllare che sia correttamente regolata per il tipo di gas a disposizione (vedi paragrafo "installazione")
• Prima della manutenzione o della pulizia disinserire elettricamente l'apparecchiatura e lasciarla raffreddare.
• Assicurarsi che ci sia una circolazione d'aria attorno all'apparecchiatura a gas. Una scarsa ventilazione produce carenza di ossigeno.
• Nel caso di un utilizzo intenso o prolungato dell'apparecchio può necessitare di una areazione supplementare, per esempio l'apertura di una fi nestra o aumentando la potenza di aspirazione meccanica se esiste.
• I prodotti della combustione devono essere scaricati all'esterno attraverso una cappa aspirante o elettroventilatore (vedi paragrafo "installazione").
• Per eventuali interventi o modifiche rivolgersi ad un Centro di Assistenza Tecnica autorizzato ed esigere parti di ricambio originali.

ATTENZIONE:

Se l'apparecchio è dotato di coperchio in vetro, lo stesso può frantumarsi se riscaldato. Spegnere tutti i bruciatori e attendere qualche minuto prima di chiudere il coperchio.

L'etichetta prodotto, con il numero di serie, è incollata sotto il piano di cottura.

Il costruttore declina ogni responsabilità nel caso di eventuali danni a cose o persone, derivanti da una installazione non corretta o da un uso improprio, erroneo od irragionevole dell'apparecchio.

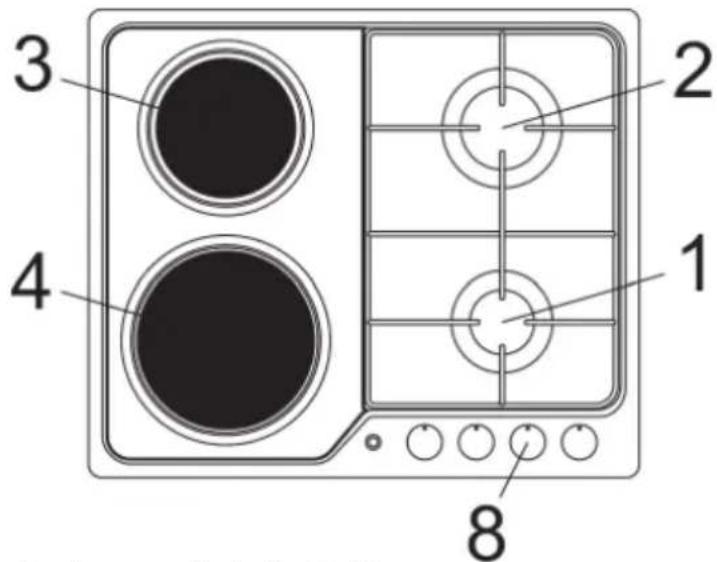

DESCRIZIONE PIANI DI COTTURA

3 2 4 1 8

1 Bruciatore ausiliario di 1000 W
2 Bruciatore semirapido di 1750 W
3 Piastra elettrica ∅ 145 1500 W
4 Piastra elettrica ∅ 180 2000 W
8 Manopola comando bruciatore

TABELLA CARATTERISTICHE TECNICHE

BRUCIATORI		GAS	PRESSIONE ESERCIZIO mbar	PORTATA TERMICA		DIAMETRO UGELLO 1/100 mm	DIAMETRO BY PASS RUBINETTI 1/100 mm	PORTATA TERMICA (W)
N°	DENOMINAZIONE			g/h	L/h			Max.	Min.
2 SEMIRAPIDO		G30-G31 G20	28-30 20	126 -	- 165	65 97Z	31 Reg.	1750 1750	600 600
1 A USILIARIO		G30-G31 G20	28-30 20	71 -	- 99	50 72X	27 Reg.	1000 1000	450 450

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fi ne vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

È necessario che tutte le operazioni relative all'installazione, alla regolazione, all'adattamento al tipo gas disponibile, vengano eseguite da personale qualifi cato, secondo le norme in vigore.

Le istruzioni specifiche sono descritte nella parte del libretto riservate all'installatore.

USO DEI BRUCIATORI

La simbologia serigrafata a lato delle manopole, indica la corrispondenza tra manopola e bruciatore.

• ACCENSIONE AUTOMATICA SENZA VALVOLATURA

Ruotare in senso antiorario la manopola corrispondente fi no alla posizione di massimo (fi amma grande fi g. 1) e premere la manopola.

• ACCENSIONE AUTOMATICA CON VALVOLATURA

Ruotare in senso antiorario la manopola corrispondente fi no alla posizione di massimo (fi amma grande fi g. 1) e premere la manopola.

Ad accensione avvenuta mantenere premuta la manopola per circa 6 secondi.

• USO DEI BRUCIATORI

Per ottenere il massimo della resa senza spreco di gas è importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore (vedi tabella seguente), in modo da evitare che la fi amma esca dal fondo della pentola (fi g.2).

Utilizzare la portata massima per portare rapidamente in ebollizione i liquidi e quella ridotta per riscaldare le vivande o per il mantenimento dell'ebollizione.

Tutte le posizioni di funzionamento devono essere scelte tra quelle di massimo e quella di minimo, mai tra la posizione di massimo e il punto di chiusura.

Per interrompere l'alimentazione gas, ruotare la manopola in senso orario sulla posizione di chiusura.

In mancanza di energia elettrica è possibile accendere i bruciatori con i fiammiferi posizionando la manopola al punto di accensione (fi amma grande fi g. 1).

Bruciatori potenze	(W) ∅ pentole
Ausiliario 1000	10 - 14 cm
Semirapido	1750	16 - 18 cm

• AVVERTENZE

• Controllare sempre che le manopole siano nella posizione di chiuso (vedi fig.1) quando

• l'apparecchiatura non è in funzione.

- In caso di spegnimento accidentale della fiamma, la valvola di sicurezza, dopo qualche secondo, interromperà automaticamente l'erogazione del gas. Per ripristinare il funzionamento riportare la manopola al punto di accensione (fi amma grande fi g. 1) e premere.

- Durante la cottura con grassi o olii, porre la massima attenzione in quanto gli stessi, surriscaldandosi, possono infi ammarsi.

• Non utilizzare spray vicino all'apparecchio in funzione.

- Non devono essere poste sul bruciatore pentole instabili o deformate per evitare incidenti di rovesciamento o trabocco.

- Assicurarsi che le maniglie delle pentole siano posizionate correttamente.

- Quando si accende il bruciatore controllare che la fiamma sia regolare, abbassare sempre la fiamma o spegnerla prima di togliere le pentole.

ISTRUZIONI PER L'UTENTE

PULIZIA

Prima di ogni operazione scollegare l'apparecchio dalla rete di alimentazione elettrica.

Si consiglia di operare ad apparecchio freddo.

• PARTI SMALTATE

Le parti smaltate devono essere lavate con una spugna ed acqua saponata o con detersivo leggero.

Non usare prodotti abrasivi o corrosivi.

Evitate che sostanze come succo di limone, pomodoro, acqua salina, aceto, caffè e latte rimangano a lungo sulle superfi ci smaltate.

• PARTI IN ACCIAIO INOX

L'acciaio inox può rimanere macchiato se lasciato a contatto per lungo tempo con acqua calcarea o detergenti aggressivi.

Si consiglia di lavare con acqua saponata e asciugare con panno morbido.

La lucentezza viene mantenuta mediante l'uso periodico di prodotti chimici idonei, reperibili in commercio.

• BRUCIATORI E GRIGLIE

Questi pezzi possono essere tolti per facilitare la pulizia.

I bruciatori devono essere lavati con una spugna ed acqua saponata o con detersivo leggero, ben asciugati e rimessi perfettamente nel loro alloggiamento.

Controllare che i canali spartifi amma non siano ostruiti.

Verificare che la sonda della valvola di sicurezza e l'elettrodo di accensione siano sempre ben puliti per garantire un funzionamento ottimale.

• RUBINETTI A GAS

L'eventuale lubrificazione dei rubinetti deve essere eseguita esclusivamente da personale specializzato. In caso di indurimento o di anomalie di funzionamento dei rubinetti gas chiamare il Servizio di Assistenza.

ISTRUZIONI PER L'INSTALLATORE

AVVERTENZA IMPORTANTE:

LE OPERAZIONI DI SEGUITO RIPORTATE DEVONO ESSERE ESEGUITE, NEL RISPETTO DELLE NORME VIGENTI, ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.

LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE ANIMALI O COSE DERIVANTI DALL'INNOSSERVANZA DI TALI DISPOSIZIONI.

INSTALLAZIONE

• MONTAGGIO DEL PIANO

L'apparecchio è costruito per essere incassato in mobili resistenti al calore.

Le pareti dei mobili devono resistere ad una temperatura di 75°C oltre a quella ambientale secondo le normative europee.

L'apparecchio è di tipo "Y", ovvero può essere installato con una sola parete laterale a destra o a sinistra del piano cottura.

Evitare l'installazione dell'apparecchiatura in prossimità di materiali infi ammabili come tendaggi, canevacci, ecc.

Praticare un'apertura nel piano del mobile delle dimensioni indicate nella fig. 3 rispettando una distanza di almeno 50 mm dal bordo dell'apparecchio alle pareti adiacenti.

MODELLO L (mm) P (mm)
600 560 480

L'eventuale presenza di un pensile al di sopra del piano cottura deve prevedere una distanza minima dal top di 760 mm.

Si consiglia di isolare l'apparecchio dal mobile sottostante con un separatore lasciando uno spazio di depressione di almeno 10 mm. (fig. 4). Nel caso di inserimento su base con forno è necessario prendere opportune precauzioni al fi ne di assicurare un'installazione conforme alle norme antinfortunistiche. Si presti particolare attenzione a che il cavo elettrico ed il tubo di alimentazione siano posizionati in modo da non venire a contatto con le parti calde dell'involucro del forno. Inoltre, nel caso di installazione sopra un forno senza ventilazione forzata di raffreddamento, per consentire un'adeguata aerazione dovranno essere previste delle opportune prese d'aria con superficie di entrata inferiore di almeno 200 cm ^2 e superfi cie di uscita superiore di almeno 60 cm ^2 .

• FISSAGGIO DEL PIANO

Ogni piano di cottura viene corredato di una speciale guarnizione.

Viene inoltre fornita una serie di ganci da utilizzare per il fissaggio del piano. A seconda del tipo di fondo, viene fornito il tipo di gancio di fissaggio adatto (gancio A o gancio B). Per l'installazione procedere come segue:

• Togliere dal piano griglie e bruciatori.
• Rovesciare l'apparecchio e stendere lungo il bordo esterno la guarnizione S (fi g. 5).
• Inserire e posizionare il piano cottura nell'apertura praticata nel mobile e bloccarlo con le viti V dei ganci di fi ssaggio G (fi g. 6 / 6A).

• LOCALE DI INSTALLAZIONE

Questo apparecchio non è provvisto diun dispositivo di scarico dei prodotti della combustione, è necessario quindi scaricare questi fumi all'esterno utilizzando una cappa o un elettroventilatore che entri in funzione ogni volta che si utilizza l'apparecchio.

Il locale dove viene installato l'apparecchio deve avere un naturale afflusso d'aria per la regolare combustione del gas e per la ventilazione del locale; il volume d'aria necessario non deve essere inferiore a 20 m³.

L'afflusso dell'aria deve avvenire da aperture permanenti praticate sulle pareti del locale comunicanti con l'esterno.

La ventilazione può provvenire anche da un locale attiguo, in questo caso attenersi a quanto prescritto dalle norme in vigore.

Le aperture dovranno avere una sezione minima di 200 cm ^4 .

• COLLEGAMENTO GAS

Accertarsi che l'apparecchio sia predisposto al tipo di gas disponibile, vedi l'etichetta sotto l'apparecchio. Operare secondo le istruzioni riportate al paragrafo "trasformazioni gas e regolazioni" per l'eventuale adattamento a gas diversi.

L'apparecchio deve essere collegato all'impianto gas utilizzando tubi metallici rigidi conformi alla norma in vigore o con tubi flessibili in acciaio a parete continua conformi alla norma in vigore. Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B (fig. 7). Scegliere il raccordo appropriato in base al paese d'installazione.

Il collegamento non deve provocare sollecitazioni lla rampa gas.

Ad installazione ultimata controllare la tenuta dei collegamenti con una soluzione saponosa.

L'allacciamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti.

La tensione dell'impianto elettrico deve corrispondere a quelle indicata sulla etichetta sotto l'apparecchio.

ISTRUZIONI PER L'INSTALLATORE

Verificare che l'impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

Se l'apparecchio è sprovvisto di spina, applicare al cavo di alimentazione una spina normalizzata.

E' possibile eff ettuare il collegamento direttamente alla rete elettrica interponendo un interruttore onnipolare avente una distanza di apertura dei contatti di almeno 3 mm.

TRASFORMAZIONI GAS E REGOLAZIONI

• SOSTITUZIONE UGELLI

Se l'apparecchiatura risulta predisposta per un diverso tipo di gas di quello disponibile è necessario sostituire gli ugelli dei bruciatori.

La scelta degli ugelli da sostituire deve essere fatta secondo la tabella "caratteristiche tecniche" riportata di seguito.

Procedere quindi come segue:

• Togliere le griglie e i bruciatori.
• Con una chiave diritta L svitare l'ugello U (fig. 8) e sostituirlo con quello corrispondente.
  • Bloccare energicamente l'ugello.

• REGOLAZIONE BRUCIATORI

La regolazione del minimo deve essere sempre corretta e la fiamma deve rimanere accesa anche con un brusco passaggio dalla posizione di massimo a quella di minimo.

Se questo non avviene è necessario regolare il minimo come segue:

• Accendere il bruciatore;
• Ruotare il rubinetto fi no alla posizione di minimo (fi amma piccola);
  • Sfi lare la manopola dall'asta del rubinetto;
• Introdurre un cacciavite a taglio nel foro F del rubinetto (fig. 9-9/A) e ruotare la vite by-pass fino ad una corretta regolazione del minimo.

Per bruciatori funzionanti a gas G30 la vite by-pass deve essere avvitata completamente.

MANUTENZIONE

• SOSTITUZIONE CAVO ALIMENTAZIONE

In caso di sostituzione del cavo di alimentazione si dovrà utilizzare un cavo a norme del tipo H05VV-F o H05RR-F di sezione 3 x 0,75 mm².

Il collegamento alla morsettiera va eseguito come illustrato in fi g. 10 e 10/A:

cavetto L marrone (fase)

cavetto N blu (neutro)

cavetto verde-giallo (terra)

La casa costruttrice declina ogni responsabilità per possibili inesattezze, imputabili ad errori di stampa o di trascrizione, contenute nel presente libretto. Si riserva il diritto di apportare ai propri prodotti tutte le modifiche che riterrà opportune, senza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.

Istruzioni in formato elettronico e` possibile scaricare dal sito www.freggia.com
