GF63mmF2.8 R WR - Fotocamera FUJIFILM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo a focale fissa per fotocamera ibrida
Marca e modello	FUJIFILM GF63mmF2.8 R WR
Lunghezza focale	63 mm (equivalente a 50 mm in 35 mm)
Apertura massima	f/2.8
Apertura minima	f/32
Costruzione ottica	10 lenti in 8 gruppi (di cui 1 lente a dispersione extra bassa)
Angolo di campo	46,9°
Gamma di messa a fuoco	0,5 m all'infinito (dal piano focale)
Ingrandimento massimo	0,17×
Diametro del filtro	62 mm
Dimensioni (diametro × lunghezza)	∅84 × 71 mm
Peso	405 g (senza tappi e paraluce)
Attacco	Attacco FUJIFILM G (riservato alle fotocamere GFX)
Controllo dell'apertura	Ghiera delle aperture con posizioni A (auto) e C (comando con ghiera)
Numero di lamelle del diaframma	9 (apertura circolare)
Impermeabilità	Resistente a polvere e schizzi (guarnizione in gomma sull'attacco)
Accessori inclusi	Tappo anteriore e tappo posteriore
Manutenzione	Usare un soffiatore e un panno ottico; non usare solventi; conservare in luogo asciutto
Sicurezza	Non smontare, non immergere, tenere fuori dalla portata dei bambini, non guardare il sole attraverso
Ricambi e riparabilità	Ghiera in gomma sostituibile in un centro di riparazione FUJIFILM; assistenza presso centri autorizzati
Informazioni generali	Compatibile con le fotocamere FUJIFILM GFX; si consiglia l'aggiornamento del firmware della fotocamera

Domande frequenti - GF63mmF2.8 R WR FUJIFILM

Come pulire l'obiettivo?

Usa un soffiatore per rimuovere la polvere, poi un panno ottico leggermente umido per le impronte. Non usare mai solventi come benzina o diluente.

L'obiettivo è impermeabile?

Sì, resiste a polvere e schizzi grazie a una guarnizione in gomma sull'attacco. Evitare però un'immersione prolungata.

Qual è il diametro del filtro?

Il diametro del filtro è di 62 mm.

Si può usare questo obiettivo su una fotocamera con attacco X?

No, è progettato esclusivamente per l'attacco FUJIFILM G delle fotocamere GFX. Non è compatibile con gli attacchi X.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,5 m (misurata dal piano focale della fotocamera).

Come impostare l'apertura in modalità automatica?

Ruota la ghiera delle aperture su A (automatico) per far gestire l'apertura alla fotocamera, o su C per controllarla tramite la ghiera della fotocamera. Premi il pulsante di sblocco per accedere a queste posizioni.

Il paraluce è fornito con l'obiettivo?

No, il paraluce è venduto separatamente. Solo i tappi anteriore e posteriore sono inclusi nella confezione.

Qual è il peso dell'obiettivo?

Il peso è di circa 405 g senza tappi e paraluce.

Come montare l'obiettivo sulla fotocamera?

Allinea il segno di montaggio dell'obiettivo con quello della fotocamera (attacco G) e ruota fino al blocco. Consulta il manuale della fotocamera per maggiori dettagli.

Cosa fare in caso di muffa sulle lenti?

Pulisci con un soffiatore e un panno ottico. Conserva l'obiettivo in un luogo fresco e asciutto. Se il problema persiste, contatta un centro di riparazione FUJIFILM autorizzato.

MANUALE UTENTE GF63mmF2.8 R WR FUJIFILM

Accertatevi di leggere queste informazioni prima dell'uso della fotocamera

Informazioni sulla sicurezza

Grazie per avere acquistato questo prodotto. Per eff ettuare riparazioni, controlli e test delle parti interne, contattare il rivenditore FUJIFILM.

• Assicuratevi di usare correttamente l'obiettivo. Leggere attentamente le informazioni sulla sicurezza e il Manuale utente della fotocamera prima dell'uso.
• Dopo aver letto le informazioni sulla sicurezza, conservarle in un luogo sicuro.

A proposito delle icone

Le icone mostrate di seguito vengono usate in questo documento per indicare la gravità delle ferite o dei danni alle cose che possono derivare se le informazioni segnalate dall'icona vengono ignore e il prodotto viene di conseguenza utilizzato in modo scorretto.

AVVISO

Questa Icona indica che, se non si seguono le informazioni, ne può risultare un rischio di morte o di ferite gravi.

ATTENZIONE

Questa icona indica che, se non si seguono le informazioni, ne può risultare un rischio di lesioni alle persone o di danni agli oggetti.

Le icone visualizzate di seguito sono utilizzate per indicare la natura delle istruzioni da osservare.

Le icone di forma triangolare segnalano all'utente informazioni che richiedono attenzione ("Importante").

Le icone di forma circolare con una barra diagonale segnalano all'utente azioni proibite ("Proibito").

Le icone di forma circolare piene con la presenza di un punto esclamativo segnalano all'utente un'azione da eseguire ("Richiesto").

AVVISO

Non immergere o esporre all'acqua. La mancata osservanza di questa precauzione potrebbe causare incendi o scosse elettriche.

Non utilizzare

in bagno o nella doccia

Non smontare (non aprire la struttura esterna). La man-cata osservanza di questa precauzione potrebbe cau sare incendi, scosse elettriche o infortuni derivanti dal malfunzionamento del prodotto.

! AVVISO
	Se la struttura esterna dovesse rompersi in seguito a una caduta o a un altro incidente, non toccare i componenti esposti.In caso non ci si attenga a questa precauzione, potrebbero verifi carsi scosse elettriche o infortuni derivanti dal contatto con le parti danneggiate. Rimuovere immediatamente la batteria della fotocamera, avendo cura di evitare infortuni o scosse elettriche, e portare il prodotto presso il punto vendita per una consulenza.
	Non appoggiare su superfi ci instabili.Il prodotto potrebbe cadere, causando lesioni personali.
	Non guardare il sole attraverso l'obiettivo o i mirini della fotocamera.La mancata osservanza di questa precauzione può provocare danni permanenti alla vista.

ATTENZIONE
	Non usare o conservare il prodotto in luoghi dove c'è presenza di vapore o fumo, e in luoghi molto umidi ed estremamente polverosi.La mancata osservanza di q precauzione potrebbe causare incendi o scosse elettriche.

ATTENZIONE
	Non lasciare in luoghi esposti alla luce diretta del sole o ad elevate temperature, come ad esempio all'interno di un abitacolo chiuso in un giorno di sole. La osservanza di questa precauzione potrebbe causare incendi.
	Tenere fuori dalla portata dei bambini piccoli. Questo prodotto può provocare danni fi sici se lasciato nelle mani di un bambino.
	Non maneggiare il prodotto con le mani bagnate. La mancata osservanza di questa precauzione potrebbe causare scosse elettriche.
	Non inquadrare il sole quando si scattano foto di sogget in controluce. Luce solare messa a fuoco nella fotocamera quando il sole si trova all'interno o vicino all'in-quadratura potrebbe causare incendi o bruciature.
	Quando non si usa il prodotto, rimettere i tappi copri ottica e conservarlo lontano dalla luce diretta del sole. La luce del sole messa a fuoco dall'obiettivo potrebbe causare incendi o bruciature.
	Non trasportare la fotocamera o l'obiettivo mentre sono attaccati ad un treppiede. Il prodotto potrebbe cadere o urtare altri oggetti, causando lesioni personali.

Smaltimento di apparecchi elettrici ed elettronici nelle abitazioni private

Nell'Unione Europea, in Norvegia, Islanda e Liechtenstein: questo simbolo sul prodotto, oppure nel manuale e nella garanzia e/o sulla confezione, indica che il prodotto non deve essere trattato alla stregua dei rifi uti domestici. Invece, il prodotto dovrebbe essere portato a un punto di raccolta predisposto per il riciclo di apparecchiature elettriche ed elettroniche.

Assicurando un corretto smaltimento del prodotto, si potranno impedire possibili conseguenze negative per l'ambiente e la salute umana, che potrebbero essere causate da un inappropriato trattamento del prodotto.

Il riciclo dei materiali aiuterà la conservazione delle risorse naturali. Per informazioni più dettagliate sul riciclo del prodotto, contattare l'ufficio della propria città, il servizio di smaltimento dei rifi uti domestici o il negozio dove si è acquistato il prodotto.

In Paesi diversi da Unione Europea, Norvegia, Islanda e Lichtenstein: se si desidera eliminare questo prodotto, comprese le batterie o gli accumulatori, contattare le autorità locali per informazioni sul metodo corretto di smaltimento.

ITALIANO

Prima di usare questo prodotto

Alcune funzionalità dell'obiettivo non sono disponibili con versioni più vecchie del fi rmware della fotocamera. Assicurarsi di aggiornare il fi rmware della fotocamera alla versione più recente. Le istruzioni su come visualizzare la versione del fi rmware della fotocamera e su come aggiornarlo, sono disponibili al seguente sito:

Se non si dispone di un computer, è possibile rivolgersi presso il distributore locale presente sull'elenco "FUJIFILM Worldwide Network" fornito con la fotocamera, per ricevere supporto tecnico.

Cura del prodotto

• Non aff errare o tenere la fotocamera dal paraluce quando se ne usa uno.
• Mantenere i contatti dell'obiettivo puliti.
• Usare un soffi atore per rimuovere polvere e altri

residui dalle superfi ci di vetro dell'obiettivo o del fi ltro. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di detergente per obiettivi su un panno di cotone pulito e morbido o su una velina per la pulizia dell'obiettivo e pulire dal centro verso l'esterno con un movimento circolare, assicurandosi di non lasciare macchie o toccare il vetro con le dita.

• Per pulire l'obiettivo, non usare mai solventi organici come diluenti o benzene.
• Fissare i tappi copri ottica anteriore e posteriore quando non si usa l'obiettivo.
• Conservare l'obiettivo e il fi ltro in luoghi freschi e asciutti per evitare muff a e ruggine. Non conservare alla luce diretta del sole o con naftalina e canfora.
• Tenere l'obiettivo asciutto. La ruggine potrebbe causare danni irreparabili. Asciugare pioggia e goccioline d'acqua.
• Lasciare l'obiettivo in luoghi estremamente caldi potrebbe causare danni o deformazioni.

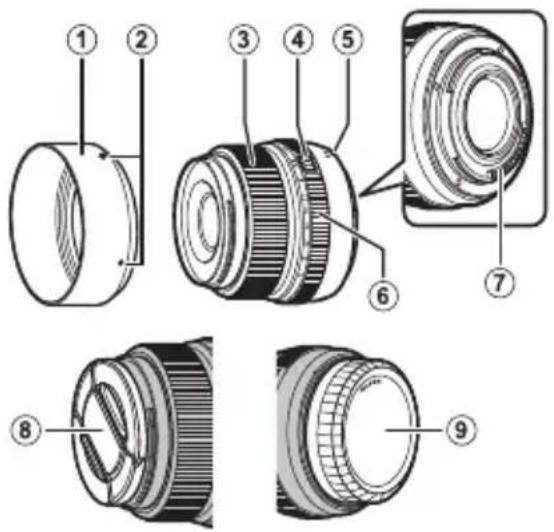

Componenti dell'obiettivo

GF63mmF2.8 R WR

① Paraluce
② Guide per il montaggio
③ Ghiera messa a fuoco
④ Sblocco ghiera diaframma
⑤ Guide per il montaggio (lunghezza focale)
⑥ Ghiera diaframmi
⑦ Contatti obiettivo
⑧ Tappo copri ottica
⑨ Tappo protezione ottica posteriore

①La montatura dell'obiettivo include un anello di gomma per assicurare che l'obiettivo resti a prova di polvere e di spruzzi. L'anello può essere sostituito a pagamento in qualsiasi centro di assistenza FUJIFILM.

Accessori in dotazione

• Tappo copri ottica
• Tappo protezione ottica posteriore

• Paraluce
• Sacchetto obiettivo

Montaggio obiettivo

Consultare il manuale della fotocamera per informazioni sul montaggio e smontaggio degli obiettivi.

① Questo obiettivo è adatto all'uso esclusivo con attacchi FUJI-FILM G e non può essere usato con attacchi X.

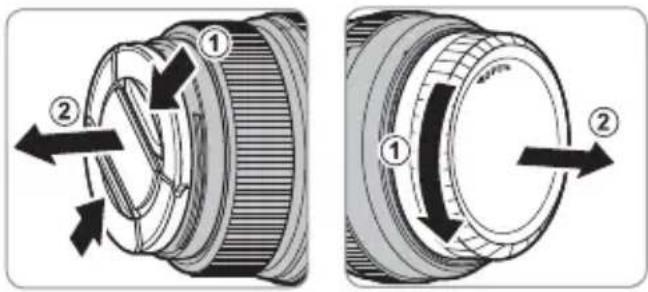

Rimozione dei tappi copri ottica

Rimuovere i tappi come illustrato in fi gura.

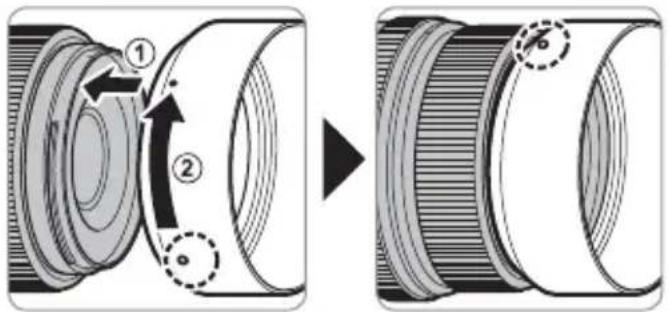

Quando è attaccato, il paraluce ridu rifl esso e protegge l'elemento anteriore obiettivo.

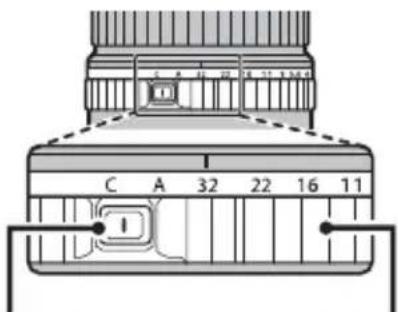

Ruotare la ghiera diaframma obiettivo per scegliere il diaframma (numero f/).

① C (☐): impostare il diaframma al valore scelto con la ghiera di comando della fotocamera.
② A ( ): impostare il diaframma al valore scelto automaticamente dalla fotocamera.
③ Altri valori (32): impostare il diaframma al valore selezionato.

Per selezionare C o A o per selezionare un altro valore dopo aver selezionato C o A, premere lo sblocco della ghiera diaframma mentre si ruota la ghiera diaframma.

Sblocco ghiera diaframma
Ghiera diaframma

Specifi che

Tipo	GF63mmF2.8 R WR
Struttura dell'obiettivo	10 componenti in 8 gruppi (include 1 componente a dispersione extra bassa)
Lunghezza focale (equivalente al formato 35 mm)	f=63 mm (50 mm)
Angolo di visuale	46,9°
Massima apertura diaframma	f/2.8
Minima apertura diaframma	f/32
Controllo diaframma
Numero di lame	9 (apertura diaframma circolare)
f/stop	13 EV (totale 22 stop)
Distanza messa a fuoco (misurato dal piano di messa a fuoco)	0,5 m-∞
Ingrandimento massimo	0,17 ×
Dimensioni esterne: Diametro × Lunghezza* (circa)* distanza dalla fl angia di innesto obiettivo della fotocamera	∅84,0 × 71,0 mm
Peso* (circa)* esclusi i tappi e i cappucci	405 g
Dimensioni fi Itro	∅62 mm

① Miglioramenti possono comportare cambi senza preavviso alle specifiche e all'aspetto.
① In base al modo in cui questo obiettivo è costruito, l'“Indicatore di distanza” visualizzato dalla fotocamera potrebbe in alcuni casi diff erire dall'eff ettiva distanza di messa a fuoco. Usare l'“Indicatore di distanza” solo come guida.
