MANUALE UTENTE IK303520Z ELECTROLUX

Per conoscere meglio il nostro modo di pensare, visitate il sito www.electrolux.com

INDICE

Informazioni per la sicurezza	32
Pannello dei comandi	34
Primo utilizzo	36
Utilizzo quotidiano	36
Consigli e suggerimenti utili	40

Pulizia e cura 41

Cosa fare se... 42

Dati tecnici 44

Installazione

Considerazioni ambientali 46

Con riserva di modifiche.

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

SICUREZZA DEI BAMBINI E DELLE PERSONE FRAGILI

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.
  I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile

all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

NORME DI SICUREZZA GENERALI

Avvertenza!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.
• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione del-l'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- evitare fiamme libere e scintille

- aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza! Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.
6. L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).

- Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.

- Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.

- Evitare un'esposizione prolungata del-l'apparecchiatura alla luce solare diretta.

- Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampade speciali selezionate esclusivamente per

elettrodomestici. Non sono adatte per l'il- luminazione degli ambienti.

USO QUOTIDIANO

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete posteriore (per le apparecchiature di tipo no-frost)
• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

PULIZIA E CURA

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa.
• Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

INSTALLAZIONE

Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

- Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al

negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.

• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

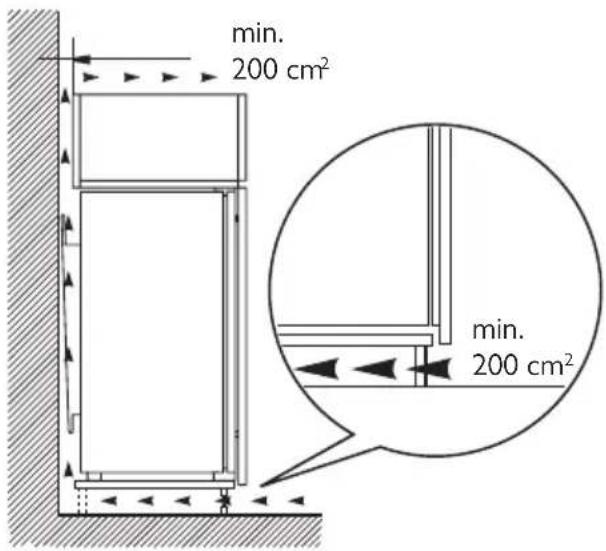

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

ASSISTENZA TECNICA

- Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente

PANNELLO DEI COMANDI

da elettricisti qualificati o da personale competente.

- Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

TUTELA AMBIENTALE

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vici-no allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

1 Display
2 Tasto Temperatura più calda
3 Tasto Temperatura più fresca
4 Tasto OK
5 Tasto Mode
6 Tasto ON/OFF

È possibile modificare le impostazioni audio predefinite dei tasti e impostarle con un volume più alto, premendo contemporaneamente il tasto Mode e il tasto temperatura più fresca per alcuni secondi. La modifica è reversibile.

DISPLAY

16 08 min -08°

1 Funzione timer
2 FunzioneShopping
3 FunzioneDrinks Chill
4 FunzioneChild Lock
5 Indicatore allarme
6 Indicatore della temperatura

ACCENSIONE

Per accendere l'apparecchiatura procedere come segue:

1. Inserire la spina nella presa di alimentazione.
2. Premere il tasto ON/OFF se il display è spento.
3. Se "dEMo" appare sul display, l'apparecchiatura si trova in modalità dimostrazione. Fare riferimento al paragrafo "Cosa fare se...".
4. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita.

Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperatura".

SPEGNIMENTO

Per spegnere l'apparecchiatura, procedere come segue:

1. Premere il tasto ON/OFF per 5 secondi.
2. Il display si spegne.
3. Per scollegare l'apparecchiatura dalla corrente elettrica, staccare la spina dalla presa di alimentazione.

REGOLAZIONE DELLA TEMPERATURA

È possibile regolare la temperatura impostata del frigorifero, premendo il tasto temperatura.

Impostare la temperatura predefinita: +5°C per il frigorifero.

Gli indicatori della temperatura visualizzano la temperatura impostata.

La temperatura impostata verrà raggiunta entro 24 ore.

Importante Dopo un'interruzione di corrente la temperatura impostata rimane in memoria.

FUNZIONE DRINKS CHILL

La funzione Drinks Chill serve per impostare un segnale acustico in un preciso momento, utile per esempio quando una pietanza richiede il raffreddamento di alimenti misti per un certo periodo di tempo.

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente. L'indicatore Drinks Chill lampeggia. Il timer visualizza il valore impostato (30 minuti) per alcuni secondi.
2. Premere il tasto Regolatore timer per modificare il valore impostato da 1 a 90 minuti.
3. Premere il tasto OK per confermare. Appare l'indicatore Drinks Chill. Il Timer inizia a lampeggiare (min).

Al termine del conto alla rovescia l'indicatore Drinks Chill lampeggia e viene emesso un segnale acustico:

1. premere il tasto OK per spegnere il se- gnale acustico e porre fine alla funzio- ne.
   È possibile disattivare la funzione in qualsia- si momento durante il conto alla rovescia:
2. Premere il tasto Mode fino a quando l'indicatore Drinks Chill lampeggia.
3. Premere il tasto OK per confermare.
4. L'indicatore Drinks Chill si spegne.
   È possibile modificare l'ora in qualsiasi momento durante il conto alla rovescia e alla fine premendo il tasto Temperatura più fredda ed il Tasto temperatura più calda.

FUNZIONE SICUREZZA BAMBINI

Per evitare che i tasti vengano premuti accidentalmente, selezionare la funzione Sicurezza Bambini.

Per attivare la funzione:

1. Premere il tasto Mode fino a quando non appare l'icona corrispondente.
2. L'indicatore Sicurezza Bambini lampeggia.
3. Premere il tasto OK per confermare. Viene visualizzato l'indicatore Sicurezza Bambini.

Per disattivare la funzione:

1. Premere il tasto Mode fino a quando l'indicatore Sicurezza Bambini non lampeggia.

2. Premere il tasto OK per confermare.

3. L'indicatore Sicurezza Bambini si spe-gne.

FUNZIONESHOPPING

Se occorre inserire una grande quantità di alimenti nel frigorifero, per esempio al ritorno dalla spesa, è consigliabile attivare la funzione Shopping per raffreddare più rapidamente gli alimenti introdotti nel frigorifero e non far intiepidire i cibi già presenti al suo interno.

Per attivare la funzione:

PRIMO UTILIZZO

PULIZIA DELL'INTERNO

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Importante Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura.

UTILIZZO QUOTIDIANO

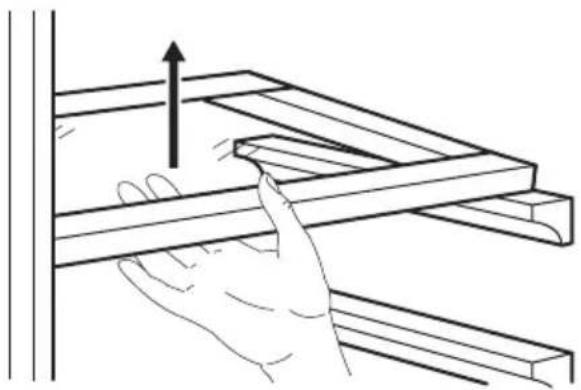

RIPIANI MOBILI

Le pareti del frigorifero sono equipaggiate con una serie di guide che permettono di collocare i ripiani nella posizione desiderata. Per un migliore sfruttamento dello spazio, i semiripiani anteriori possono essere collo-cati sopra a quelli posteriori.

1. Premere il tasto Mode finché non appare l'icona corrispondente.
   L'indicatore Shopping lampeggia.

2. Premere il tasto OK per confermare.

La spia Shopping viene visualizzata.

La funzione Shopping si disattiva automaticamente dopo circa 6 ore.

Per disattivare la funzione prima dello spe- gnimento automatico:

1. Premere il tasto Mode fino a quando la spia Shopping lampeggia.

2. Premere il tasto OK per confermare.

3. La spia Shopping si spegne.

Importante La funzione si disattiva selezionando un'impostazione di temperatura per il frigorifero diversa.

ALLARME PORTA APERTA

Se la porta è lasciata aperta per alcuni minuti, viene emesso un segnale acustico. Le condizioni di allarme della porta aperta sono indicate da:

- indicatore allarme lampeggiante

- segnale acustico

Al ripristino delle condizioni normali (porta chiusa), l'allarme si interrompe.

Durante l'allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto.

Se “dEMo” appare sul display, l'apparecchiatura si trova in modalità dimostrazione: fare riferimento al paragrafo “COSA FARE SE...”.

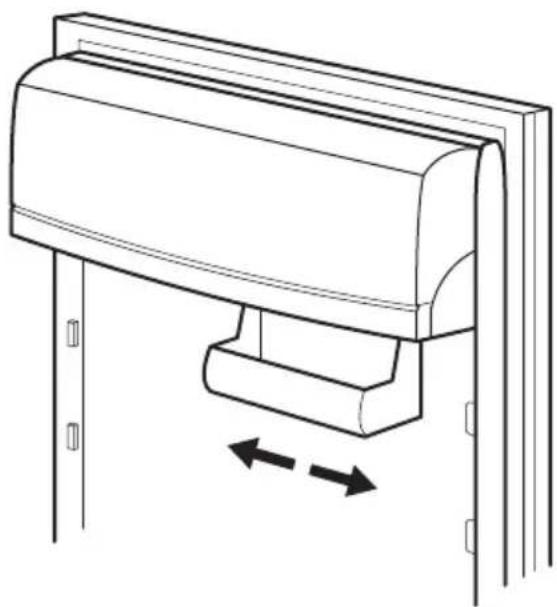

Il modello è dotato di un contenitore variabile per la conservazione, applicato sotto un ripiano dello sportello, che è possibile far scorrere lateralmente.

Per una pulizia più accurata, i ripiani superiore ed inferiore dello sportello possono essere rimossi e riposizionati con facilità

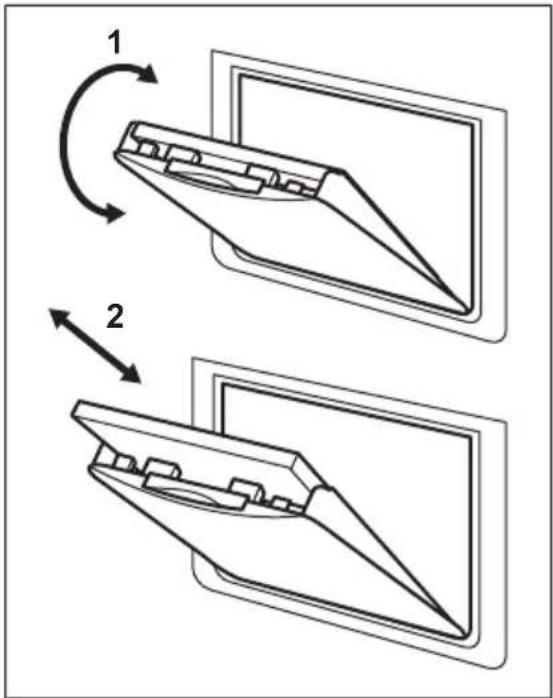

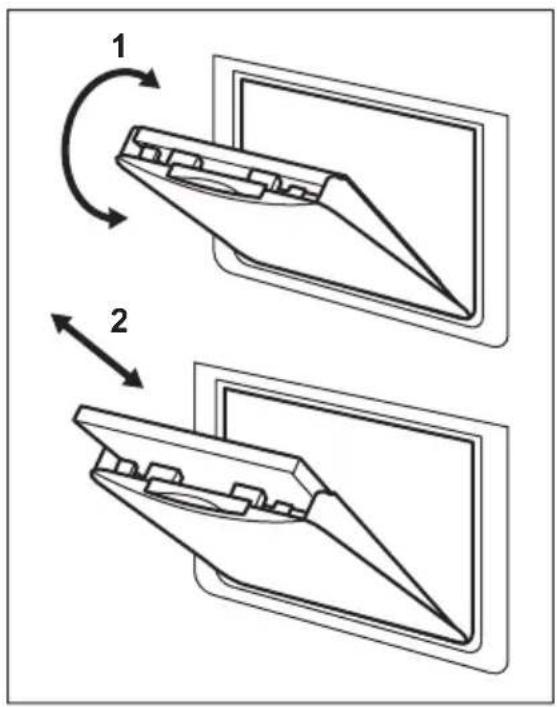

L'apparecchiatura è dotata di un filtro al carbone posizionato dietro un flap nella pa- rete posteriore del vano frigorifero. Il filtro purifica l'aria eliminando gli odori sgradevoli nel vano del frigorifero e Natura- Fresh 0°C migliorando ulteriormente la qual- ità di conservazione.

Importante Durante il funzionamento, tenere sempre chiuso il flap di ventilazione aria.

TasteGuard™

Nello scomparto Naturafresh 0°C la temperatura viene controllata automaticamente. Resta costantemente a circa 0 °C e non richiede regolazioni.

La temperatura di conservazione costante di circa 0 °C e l'umidità relativa compresa tra il 45 e il 90% forniscono condizioni otti- mali per i vari tipi di alimenti.

Importante

E' possibile, pertanto, conservare diversi alimenti freschi nello scomparto Naturafresh 0°C, dove dureranno almeno il triplo del tempo con una qualità superiore rispetto a quella dei normali scomparti del frigorifero. Ciò consente di conservare una maggiore quantità di alimenti freschi. Il sapore, il grado di freschezza, la qualità e i valori nutrizionali (vitamine e sali minerali) vengono ben mantenuti. Il calo ponderale di frutta e verdura si riduce e gli alimenti apportano un maggiore valore nutrizionale.

Importante

Lo scomparto Naturafresh 0°Cè anche idoneo allo scongelamento degli alimenti. In questo caso gli alimenti scongelati possono essere conservati fino a due giorni.

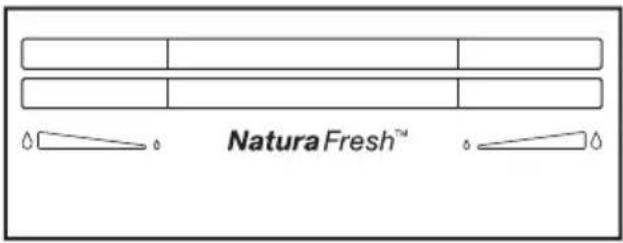

CONTROLLO DELL'UMIDITÀ

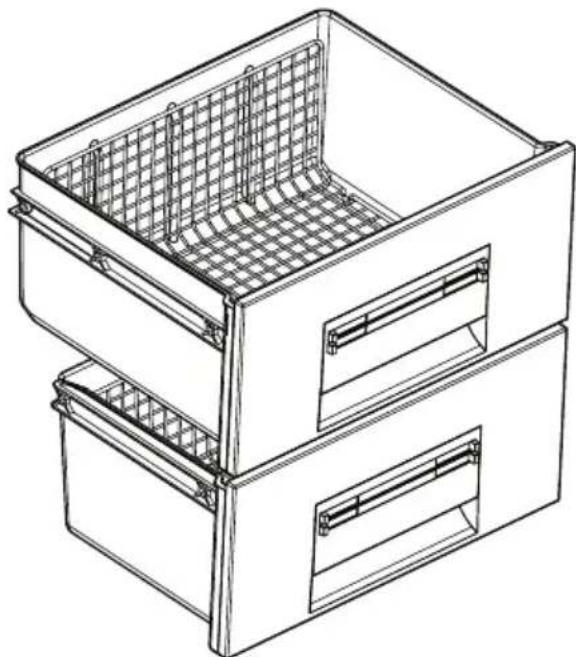

Entrambi i cassetti possono essere utilizzati in base alle condizioni di conservazione desiderate, in modo reciprocamente indipendente riguardo al livello di umidità.

Ciascun cassetto viene regolato separata- mente e il controllo viene effettuato utiliz- zando il dispositivo di scorrimento che si trova sulla parte anteriore del cassetto.

• "Secco": umidità relativa bassa - fino al 50%
  Questo livello di umidità viene raggiunto quando entrambi i dispositivi di scorri- mento vengono impostati sulla posizione e le aperture di ventilazione sono completamente aperte.

- "Umido": umidità relativa elevata - fino al 90%

Questo livello di umidità viene raggiunto quando entrambi i dispositivi di scorri- mento vengono impostati sulla posizione

e le aperture di ventilazione sono chiuse. L'umidità viene mantenuta e non può fuoriuscire.

Natura Fresh™

1) A un maggiore grado di maturazione della frutta corrispondono tempi di conservazione più brevi
Tempi di conservazione nello NaturaFresh scomparto per alimenti freschi

Tipo di alimento	Regolazione dell'umidità	Tempo di conservazione
Cipolla	"secco"	fino a 5 mesi
Burro	"secco"	fino a 1 mese
Grandi tagli di carne di maiale	"secco"	fino a 10 giorni
Manzo, cervo, piccoli tagli di carne di maiale, pollame	"secco"	fino a 7 giorni
Salsa di pomodoro	"secco"	fino a 4 giorni
Pesce, molluschi, prodotti a base di carne cotti	"secco"	fino a 3 giorni
Frutti di mare cotti	"secco"	fino a 2 giorni
Insalata, verdure Carote, er-bette, cavolini di Bruxelles, se-dano	"umido"	fino a 1 mese
Carciofi, cavolfiori, cicoria, lat-tuga iceberg, indivia, valeriana, lattuga, porri, radicchio	"umido"	fino a 21 giorni
Broccoli, cavolo cinese, cavolo verde, cavolo cappuccio, rava-nelli, verza	"umido"	fino a 14 giorni
Piselli, rapa	"umido"	fino a 10 giorni
Cipollotti, ravanelli, asparagi, spinaci	"umido"	fino a 7 giorni
Frutta^1) Pere, datteri (freschi), fragole, pesche ^1)	"umido"	fino a 1 mese
Prugne ^1) rabarbaro, uva spina	"umido"	fino a 21 giorni
Mele (che non risentono del freddo), mele cotogne	"umido"	fino a 20 giorni
Albicocche, ciliegie	"umido"	fino a 14 giorni
Susine damaschine, uva	"umido"	fino a 10 giorni
More, ribes	"umido"	fino a 8 giorni
Fichi (freschi)	"umido"	fino a 7 giorni
Mirtilli, lamponi	"umido"	fino a 5 giorni

Importante

Torte contenenti creme e altri tipi di prodotti di pasticceria possono essere conservati nello NaturaFresh 0°C scomparto per 2 o 3 giorni.

Importante

Non collocare nello NaturaFresh 0°C scom- parto:

- frutta sensibile al freddo che deve essere conservata in cantina o a temperatura ambiente, ad esempio ananas, banane,

pompelmi, meloni, mango, papaya, arance, limoni, kiwi.

- I tipi di alimenti non indicati sopra devono essere conservati nello scomparto del frigorifero (ad es. tutti i tipi di formaggi, affettati, e così via).

Importante

Il livello di umidità all'interno dei cassetti dipende dal contenuto di umidità presente nella frutta, nelle verdure e negli alimenti conservati e dalla frequenza di apertura della porta

Il vano NaturaFresh 0°C è anche idoneo allo scongelamento lento degli alimenti. In questo caso gli alimenti scongelati possono essere conservati nello NaturaFresh 0°C scomparto fino a due giorni.

Suggerimenti:

• Controllare la freschezza degli alimenti, soprattutto alla data di scadenza. La qualità e la freschezza influiscono sul tempo di conservazione.
• Il tempo dell'intero ciclo di conservazione dipende dalle condizioni degli alimenti prima della conservazione finale nel frigorifero.
• Occorre sempre confezionare o avvolgere alimenti, frutta o verdure prima della loro conservazione.
• Gli alimenti di origine animale devono essere sempre conservati confezionati e asciutti.
• Gli alimenti ad alto tenore proteico si deteriorano più rapidamente. I frutti di mare, ad esempio, si deteriorano prima del pesce, che a sua volta si deteriora prima della carne. Conservando gli alimenti in uno NaturaFresh 0°C scomparto, il tempo di conservazione relativo all'alimento può essere aumentato anche di tre volte senza perdita di qualità.
• Tutti gli alimenti conservati in uno Natura-Fresh 0°C scomparto devono essere rismossi dai cassetti circa 15-30 minuti prima del consumo, in particolare la frutta e le verdure da consumare senza ulteriore.

cottura. A temperatura ambiente frutta e verdure acquisiscono una consistenza e un sapore migliori.

VASCHETTA

Gli scaffali all'interno del cassetto permettono la libera circolazione dell'aria e quindi una migliore conservazione dei cibi.

Il comparto ha dei fermi che impediscono ai cassetti di cadere quando vengono completamente aperti.

Per estrarre i cassetti (ad esempio per la pulizia), tirarli fuori fino al raggiungimento dei fermi, quindi sollevarli ed estrarli. .

CONSIGLI E SUGGERIMENTI UTILI

CONSIGLI PER IL RISPARMIO ENERGETICO

• Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.
• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

CONSIGLI PER LA REFRIGERAZIONE DI CIBI FRESCHI

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione
• coprire o avvolgere il cibo, in particolare se emana un odore forte
- posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

CONSIGLI PER LA REFRIGERAZIONE

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in

pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

PULIZIA E CURA

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

PULIZIA PERIODICA

L'apparecchiatura deve essere pulita regolarmente:

• lavare l'interno e gli accessori con acqua tiepida e sapone neutro.
• ispezionare regolarmente le guarnizioni della porta ed eliminare con un panno umido tracce di sporco e residui.
• risciacquare e asciugare accuratamente.

Importante Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

Per la pulizia delle parti interne, non usare mai detergenti, polveri abrasive, prodotti con forti profumazioni o cere lucidanti, che potrebbero danneggiare la superficie e lasciare un odore intenso.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchiatura con una spazzola. Questa operazione migliorerà

le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Il ripiano inferiore, che divide il vano frigorifero dal vano NaturaFresh 0°C, può essere estratto unicamente a scopo di pulizia. Per rimuovere il ripiano, estrarlo tenendolo in posizione orizzontale.

Le piastre di copertura al di sopra dei cassetti nello scomparto possono essere estratte per la pulizia.

Importante

Per garantire una funzionalità completa del vano NaturaFresh 0°C, il ripiano inferiore e le piastre di copertura devono essere ricol- locati nella loro posizione originale dopo la pulizia.

Importante Prestare attenzione a non danneggiare il sistema refrigerante.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

SOSTITUZIONE DEL FILTRO AL CARBONE

Lo sbrinamento del comparto frigorifero è automatico.

L'acqua che si forma in tal modo scorre in un recipiente sul compressore e poi evapora. Tale recipiente non può essere rimosso.

PERIODI DI INUTILIZZO

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

COSA FARE SE...

Avvertenza! Prima di eseguire la ricerca guasti, estrarre la spina dalla presa di alimentazione.

Le operazioni di ricerca guasti, non descritte nel presente manuale, devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Il filtro a carbone contribuisce a ridurre gli odori all'interno del frigorifero limitando il rischio che gli alimenti sensibili all'assorbimento acquisiscano aromi indesiderati.

Per garantire il massimo rendimento, sostituire il filtro a carbone una volta all'anno.

I filtri di ricambio possono essere acquistati presso il distributore di zona.

• Il filtro dell'aria viene collocato dietro al flap e può essere raggiunto tirando il flap verso l'esterno (1)
• estrarre dall'alloggiamento il filtro dell'aria consumato.
• inserire nella fessura il filtro di ricambio (2).
• chiudere il flap.

Il filtro dell'aria è un materiale di consumo e come tale non è coperto da garanzia.

Importante

Durante il funzionamento, tenere sempre chiuso il flap di ventilazione aria.

Il filtro dell'aria deve essere manipolato con cautela per evitare di graffiarne la superficie.

• scollegare l'apparecchio dalla rete elettrica

• rimuovere tutto il cibo
• sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

Importante Durante l'uso alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile	causa Soluzione
L'apparecchiatura è rumorosa	L'apparecchiatura non è appoggiata in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tutti e quattro i piedini devono essere a contatto con il pavimento)
L'apparecchio non funziona. La lampadina non si accende.	L'apparecchio è spento. Accendere l'apparecchiatura.
La spina non è inserita corretta-mente nella presa di alimentazione.		Inserire correttamente la spina nella presa di alimentazione.
L'apparecchio non riceve cor-rente. Assenza di tensione nella presa di alimentazione.		Collegare alla presa di alimentazione un altro apparecchio elettrico.Rivolgersi ad un elettricista qualificato.
La lampadina non si ac-cende.	La lampadina è in modalità stand-by.	Chiudere e riaprire la porta.
	La lampada è difettosa.	Fare riferimento alla sezione "Sostituzione della lampadina".
Il compressore rimane sempre in funzione.	La temperatura non è impostata correttamente.	Impostare una temperatura superiore.
La porta non è chiusa corretta-mente.		Consultare la sezione "Chiusura della porta".
La porta viene aperta troppo fre-quentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di mettere a conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è trop-po alta.		Abbassare la temperatura ambiente.
Il compressore non si av-via immediatamente do-po avere premuto l'inter-ruttore Shopping , oppu-re dopo aver cambiato la temperatura.	Ciò è normale, non si è verificato alcun errore.	Il compressore si avvia dopo un certo periodo di tempo.
Sul pannello posteriore del frigorifero scorre acqua.	Durante lo sbrinamento automa-tico, la brina che si forma sul pannello posteriore si scioglie.	Non si tratta di un'anomalia.
All'interno del frigorifero scorre acqua.	Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.
Gli alimenti impediscono all'ac-qua di fluire nell'apposito collet-tore.		Evitare di disporre gli alimenti a di-retto contatto con il pannello posteriore.
Impossibile impostare la temperatura.	funzioneShopping attivata. Disattivare manualmente la fun-zione Shopping oppure aspettare e impostare la temperatura finché la funzione non si sia automaticamente resettata. Fare riferimento a "FunzioneShopping".
La temperatura all'interno dell'apparecchio è troppo bassa/alta.	Il regolatore della temperatura non è impostato correttamente.	Impostare una temperatura supe-riore/inferiore.
La porta non è chiusa corretta-mente.		Consultare la sezione "Chiusura della porta".
La temperatura degli alimenti è troppo alta.		Prima di mettere a conservare gli alimenti, lasciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti ali-menti contemporaneamente.		Introdurre gli alimenti poco alla volta.
La temperatura nel frigo-rifero è troppo alta.	L'aria fredda non circola corret-tamente all'interno dell'apparec-chio.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.
Sul display della tempe-ratura è visualizzato un quadrato superiore o in-feriore.	Si è verificato un errore durante la misurazione della temperatu-ra.	Contattare il servizio assistenza (il sistema refrigerante continuerà a tenere gli alimenti freddi, ma non sarà possibile regolare la tempe-ratura).
dEMoappare sul display.	L'apparecchiatura è in modalità dimostrazione (dEMo).	Tenere il tasto OK premuto per circa 10 sec., finché non si sente un suono prolungato provenire dal cicalino ed il display si spegne per un tempo brevissimo: l'appa-recchiatura inizia a funzionare regolarmente.

SOSTITUZIONE DELLA LAMPADINA

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata.

Solo al servizio assistenza è permesso sostituire l'impianto di illuminazione. Contattare il Centro di assistenza locale.

1. Se necessario, regolare la porta. Vedere "Installazione".
2. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

CHIUSURA DELLA PORTA

1. Pulire le guarnizioni della porta.

DATI TECNICI

Nicchia di incasso
Altezza 1780 mm
Larghezza 560 mm
Profondità 550 mm
Tensione 230-240 V
Frequenza 50 Hz

Le informazioni tecniche sono riportate sulla targhetta sul lato sinistro interno dell'apparecchio e sull'etichetta dei valori energetici.

INSTALLAZIONE

Prima di procedere all'installazione, leggere attentamente le "Informazioni per la sicurezza", che riportano le precauzioni da rispettare per la propria incolumità e il corretto funzionamento dell'apparecchiatura.

POSIZIONAMENTO

Installare questo apparecchio in un punto in cui la temperatura ambiente corrisponda alla classe climatica indicata sulla sua targhetta:

Classe climati-ca	Temperatura ambiente
SN da + 10°C a + 32°C
N da + 16°C a + 32°C
ST da + 16°C a + 38°C
T da + 16°C a + 43°C

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

REQUISITI DI VENTILAZIONE

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

min. 200 cm² min. 200 cm²

INSTALLAZIONE DEL FILTRO AL CARBONE

Il filtro al carbone è un filtro a carbone attivo che assorbe i cattivi odori e permette a tutti gli alimenti conservati di mantenere le proprie proprietà organolettiche senza il rischio di contaminazione di odori.

Alla consegna il filtro al carbone è contenuto in una confezione di plastica per garantirne la durata e le caratteristiche. Il filtro deve essere posizionato dietro il flap prima dell'accensione dell'apparecchiatura.

Il filtro dell'aria è posizionato dietro al flap e può essere raggiunto tirando il flap verso l'esterno (1).

• estrarre dall'alloggiamento il filtro dell'aria consumato.
• inserire nella fessura il filtro di ricambio (2).
• chiudere il flap.

CONSIDERAZIONI AMBIENTALI

Il simbolo è sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio

Importante Durante il funzionamento, tenere sempre chiuso il flap di ventilazione aria. Il filtro dell'aria deve essere manipolato con cautela per evitare di graffiarne la superficie.

locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.
