MANUALE UTENTE TC15013 ELECTROLUX

IT Frigorifero Istruzioni per l'uso 46

DESCRIZIONE DEL PRODOTTO 50

USO DELL'APPARECCHIO 51

PRIMO UTILIZZO 52

UTILIZZO QUOTIDIANO 53

CONSIGLI E SUGGERIMENTI UTILI 54

PULIZIA E CURA 55

COSA FARE SE.... 57

INSTALLAZIONE 60

RUMORI 65

DATI TECNICI 66

CONSIDERAZIONI AMBIENTALI 66

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

SICUREZZA DEI BAMBINI E DELLE PERSONE FRAGILI

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

NORME DI SICUREZZA GENERALI

AVVERTENZA!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni.
• Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
• Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

- evitare fiamme libere e scintille

- aerare bene il locale in cui si trova l'apparecchiatura

- È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di alimentazione.

2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.

3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfetta- mente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.
6. L'apparecchiatura non deve essere messa in funzione senza il coprilampada interno (se previsto).
7. Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.
8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
10. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampade speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

USO NORMALE

- Non appoggiare pentole calde sulle parti in plastica dell'apparecchiatura.

- Non riporre gas o liquidi infiammabili nell'apparecchio: i contenitori potrebbero esplodere.

- Osservare rigorosamente le raccomandazioni del produttore riguardo alla conservazione degli alimenti. Leggere attentamente le relative istruzioni.

PULIZIA E CURA

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non pulire l'apparecchiatura con oggetti metallici.
• Ispezionare regolarmente lo scarico dell'acqua di sbrinamento. Lo scarico deve essere sempre perfettamente libero. L'ostruzione dello scarico può causare un

deposito di acqua sul fondo dell'apparecchiatura.

INSTALLAZIONE

Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

ASSISTENZA TECNICA

• Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente.
• Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

TUTELA AMBIENTALE

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

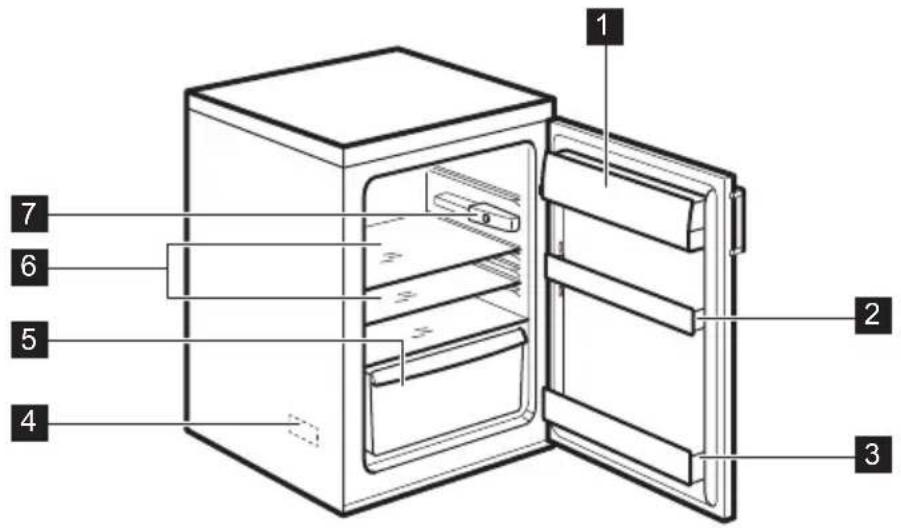

DESCRIZIONE DEL PRODOTTO

1 Scomparto burro
2 Ripiano sulla porta
3 Ripiano bottiglie
4 Targhetta identificativa (interno)
5 Cassetto per verdura
6 Portabicchieri
7 Regolatore della temperatura/Luce

USO DELL'APPARECCHIO

ACCENSIONE

Inserire la spina nella presa.

Ruotare il termostato in senso orario fino a una regolazione media.

SPEGNIMENTO

Per spegnere l'apparecchio, ruotare il termostato in posizione "O".

REGOLAZIONE DELLA TEMPERATURA

La temperatura è regolata automaticamente.

Per utilizzare l'apparecchio, procedere come segue:

• ruotare il termostato verso una regolazione bassa per un raffreddamento minimo.
• ruotare il termostato verso una regolazione alta per un raffreddamento massimo.

Una regolazione media è in genere la più adatta.

Tuttavia la regolazione esatta dovrebbe essere scelta tenendo a mente che la temperatura all'interno dell'apparecchio dipende da:

• temperatura ambiente
• frequenza di apertura della porta
  • quantità di cibo conservato
• posizione dell'apparecchio.

Se la temperatura ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su temperature minime, può funzionare in continuo causando la formazione di brina sulla parete posteriore. In questo caso la manopola deve essere regolata su una temperatura per consentire lo sbrinamento automatico riducendo così il consumo di energia.

PRIMO UTILIZZO

PULIZIA DELL'INTERNO

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accurata-mente.

Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

UTILIZZO QUOTIDIANO

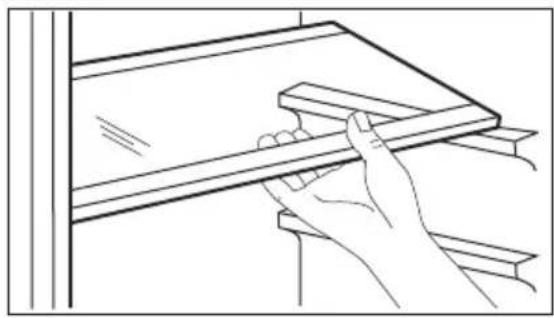

RIPIANI MOBILI

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze.

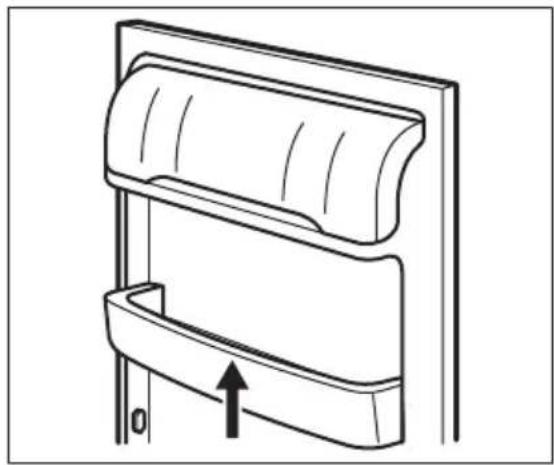

POSIZIONAMENTO DELLE MENSOLE

Per facilitare l'introduzione di alimenti di diverse dimensioni, i ripiani della porta possono essere posizionati ad altezze differenti.

Per regolare l'altezza dei ripiani, procedere come segue:

tirare delicatamente il ripiano nella direzione indicata dalle frecce fino a sganciarlo, quindi riposizionarlo dove necessario.

CONSIGLI E SUGGERIMENTI UTILI

• Quando il refrigerante viene pompato attraverso le bobine o le tubazioni si può sentire un fievole gorgoglio e un borbotto. Non si tratta di un'anomalia.
• Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire un ronzio e un rumore pulsante dal compressore. Non si tratta di un'anomalia.
• La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno naturale, non pericoloso. Non si tratta di un'anomalia.

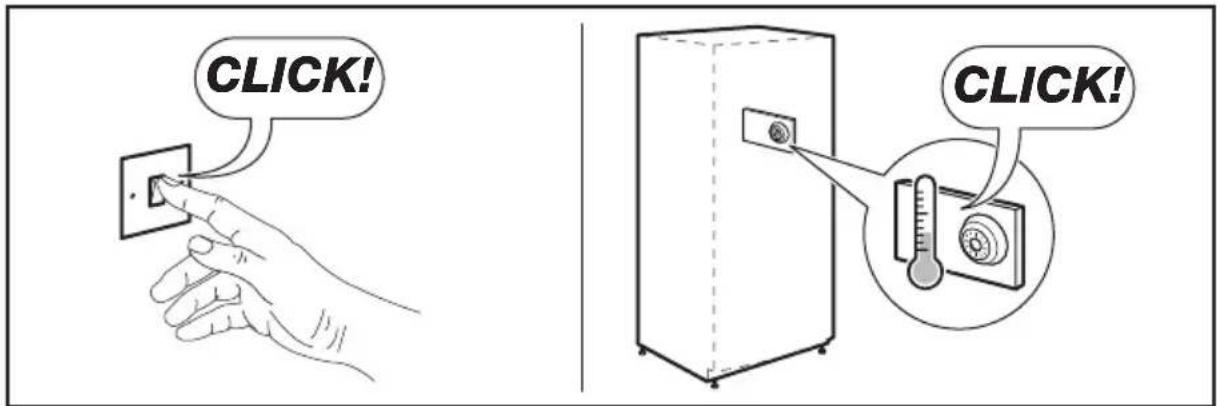

• Quando il compressore si accende o si spegne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anomalia.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Non aprire frequentemente la porta e non lasciarla aperta più di quanto assolutamente necessario.
• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

CONSIGLI PER LA REFRIGERAZIONE DI CIBI FRESCHI

Per ottenere i migliori risultati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione
• coprire o avvolgere il cibo, in particolare se emana un odore forte
• posizionare il cibo in modo che l'aria possa circolare liberamente attorno ad esso

CONSIGLI PER LA REFRIGERAZIONE

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc..: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposito/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contenitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposito ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

PULIZIA E CURA

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

PULIZIA PERIODICA

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'appa-recchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendo- ne i consumi di energia.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero ogni volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposito utensile già inserito nel foro di scarico.

PERIODI DI INUTILIZZO

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica

2. estrarre tutti gli alimenti

3. Sbrinare e pulire l'apparecchiatura e tutti gli accessori

4. Lasciare le porte aperte per evitare la formazione di odori sgradevoli.

Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

COSA FARE SE...

AVVERTENZA!

Prima della ricerca guasti, estrarre la spina dalla presa. Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

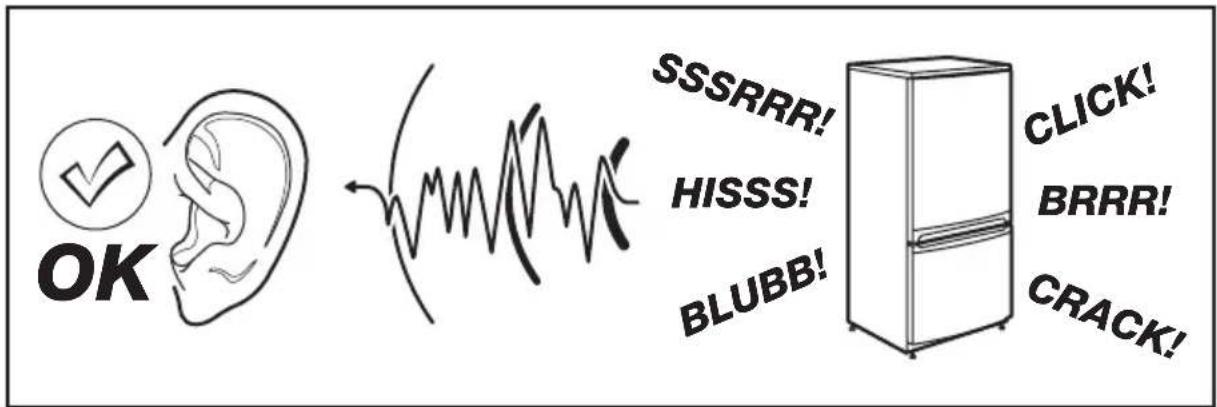

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile causa Soluzione
L'apparecchiatura è rumorosa.	L'apparecchiatura non è sostenuta in modo corretto.	Controllare che l'apparecchiatura sia stabile (tutti e quattro i piedini devono essere a contatto con il pavi-mento).
L'apparecchiatura non funziona. La lampadina non si accende.	L'apparecchiatura è spenta.	Accendere l'apparecchiatura.
La spina non è inserita correttamente nella presa di alimentazione.		Inserire correttamente la spina nella presa.
L'apparecchiatura non rice-ve corrente. Non arriva tensione alla presa elettrica.		Collegare alla presa un'altra apparecchiatura elettrica. Rivolgersi a un elettricista qualificato.
La lampadina non si accende.	La lampadina è in standby.	Chiudere e riaprire la porta.
La lampadina è difettosa. Vedere "Sostituzione della lampadina".
Il compressore rima-ne sempre in funzione.	La temperatura non è regolata correttamente.	Impostare una temperatura superiore.
La porta non è chiusa correttamente.		Vedere "Chiusura della por-ta".
La porta viene aperta trop-po frequentemente.		Limitare il più possibile il tempo di apertura della por-ta.
La temperatura degli ali-menti è troppo alta.		Prima di introdurre gli ali-menti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è troppo alta.		Abbassare la temperatura ambiente.
Scorre acqua sul pannello posteriore del frigorifero.Scorre acqua all'in-terno del frigorifero.	Durante lo sbrinamento automatico, la brina che si forma sul pannello posteriore si scioglie.Lo scarico dell'acqua è ostruito.	Non si tratta di un'anomalia.Pulire lo scarico dell'acqua.
Gli alimenti impediscono al-l'acqua di scorrere nell'ap-posito collettore.		Evitare di disporre gli alimen-ti direttamente contro la pa-rete posteriore.
Scorre acqua sul pa-vimento.	L'acqua di sbrinamento non viene scaricata nella bacinella di evaporazione posta sopra il compresso-re.	Collegare lo scarico dell'ac-qua di sbrinamento alla bac-inella di evaporazione.
La temperatura al-l'interno dell'appa-recchiatura è troppo bassa.	La temperatura non è rego-lata correttamente.	Impostare una temperatura superiore.
La temperatura al-l'interno dell'appa-recchiatura è troppo alta.	La temperatura non è rego-lata correttamente.	Impostare una temperatura inferiore.
La porta non è chiusa cor-rettamente.		Vedere "Chiusura della por-ta".
La temperatura degli ali-menti è troppo alta.		Prima di introdurre gli ali-menti, lasciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti alimenti insieme.		Introdurre gli alimenti poco alla volta.
La temperatura nel vano frigorifero è troppo alta.	L'aria fredda non circola correttamente all'interno dell'apparecchiatura.	Adottare le misure necessa-rie per garantire una corretta circolazione dell'aria fredda.

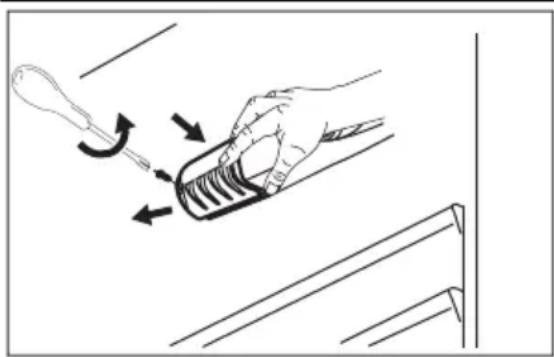

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare la spina dalla presa di corrente.
2. Rimuovere la vite dal coprilampada.
3. Rimuovere il coprilampada (vedere la figura).
4. Sostituire la lampada usata con una nuova con la stessa potenza e studiata in modo specifico per gli elettrodomestici. (la potenza massima consentita è indicata sul coprilampada).
5. Installare il coprilampada.
6. Serrare la vite del coprilampada.
7. Inserire la spina nella presa.
8. Aprire la porta. Controllare che la lampadina si accenda.

CHIUSURA DELLA PORTA

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

INSTALLAZIONE

AVVERTENZA!

Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

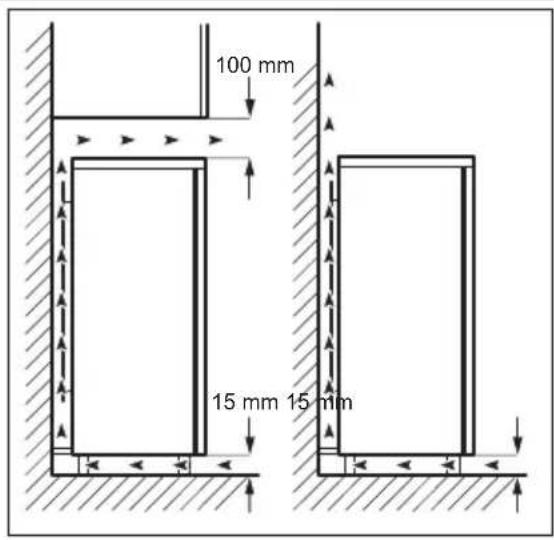

LUOGO D'INSTALLAZIONE

Questa apparecchiatura può essere installata in un luogo asciutto e ben ventilato (garage o una cantina); tuttavia, per ottenere prestazioni ottimali è consigliabile installarlo in un luogo la cui temperatura ambiente

corrisponda alla classe climatica indicata sulla targhetta del modello:

Classe clima-tica	Temperatura ambiente
SN da +10°C a 32°C
N da +16°C a 32°C
ST da +16°C a 38°C
T da +16°C a 43°C

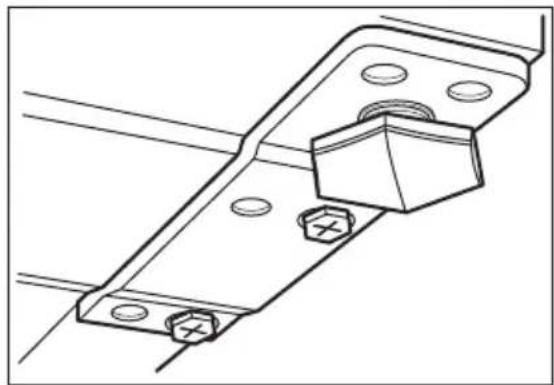

LIVELLAMENTO

L'apparecchiatura deve trovarsi perfetta- mente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

POSIZIONE

100 mm 15 mm 15 mm

L'apparecchiatura deve essere installata lon- tano da fonti di calore come per esempio ter- mosifoni, boiler, luce solare diretta, ecc.. Veri- ficare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per otte- nere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo e lo spigolo superiore dell'app- parecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensi- le. Per consentire un perfetto livellamento del- l'apparecchiatura sono disponibili uno o più piedini regolabili. Se l'apparecchiatura è in- stallata in un angolo con il lato incernierato verso la parete, la distanza rispetto a que- st'ultima deve essere di almeno 10 mm, in modo che la porta possa aprirsi in misura sufficiente per consentire la rimozione dei ri- piani.

AVVERTENZA!

L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile.

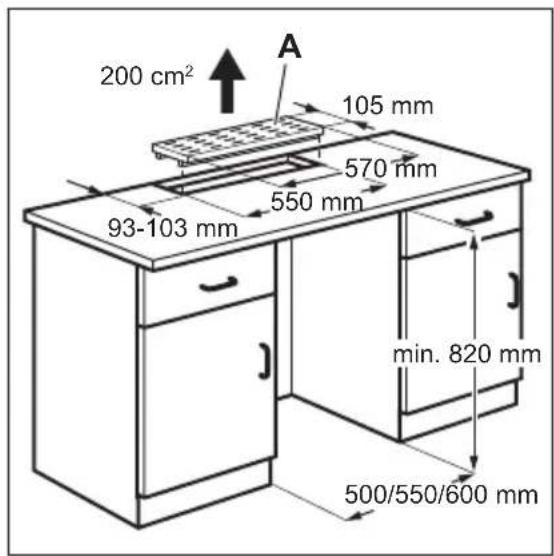

INSTALLAZIONE SOTTO UN PIANO DI LAVORO CONTINUO

200 cm² 105 mm A 570 mm 93-103 mm 550 mm min. 820 mm 500/550/600 mm

Se il frigorifero viene installato sotto un piano di lavoro continuo, è necessario lasciare un'apertura per la circolazione dell'aria di almeno 200 cm ^2 e, sulla parte posteriore del piano di lavoro, occorre installare una griglia di ventilazione, abbinata allo stile del medesimo.

Le superfici di taglio del piano di lavoro devono essere sigillate, per evitare che si gonfino in seguito alla penetrazione di umidità.

La distanza dal muro dell'apparecchiatura deve essere di almeno 30 mm: è opportuno verificare tale distanza prima di inserire la griglia di ventilazione.

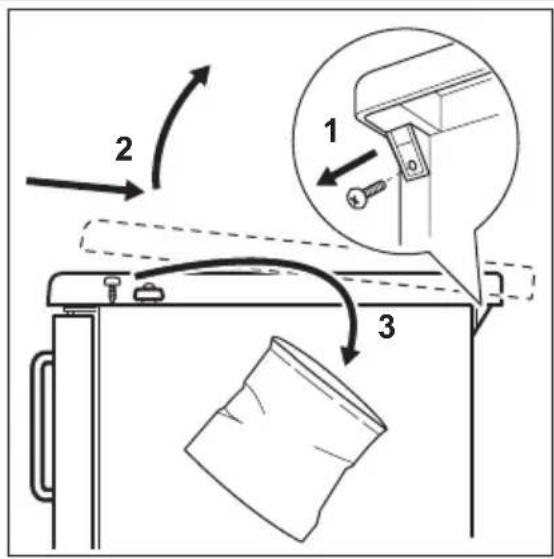

RIMOZIONE DEL PIANO DI LAVORO

Per rimuovere il piano di lavoro, procedere come indicato di seguito:

• Svitare la vite destra e sinistra sulla parte posteriore.
• Sollevare leggermente il piano di lavoro nella zona anteriore, spingerlo indietro di circa 20 mm e sollevarlo anteriormente.
• Svitare la vite sinistra e quella destra sulla parte anteriore.
• Conservare le viti in un luogo sicuro insieme al piano di lavoro.

INSTALLAZIONE E MONTAGGIO PER LA CONTINUITÀ DEL PIANO DI LAVORO

Se necessario, prima di procedere con l'installazione, modificare la direzione di apertura della porta (vedere: Possibilità di invertire la porta).

• Spingere delicatamente l'apparecchiatura nella nicchia.
• Prestare attenzione al cavo di alimentazione, per evitare che venga schiacciato.
• Verificare la distanza dalla parete (vedere: Installazione sotto un piano di lavoro continuo).
• Mettere in piano l'apparecchiatura, avvitando o svitando i due piedini regolabili posti sulla parte anteriore, fino a raggiungere una posizione stabile.

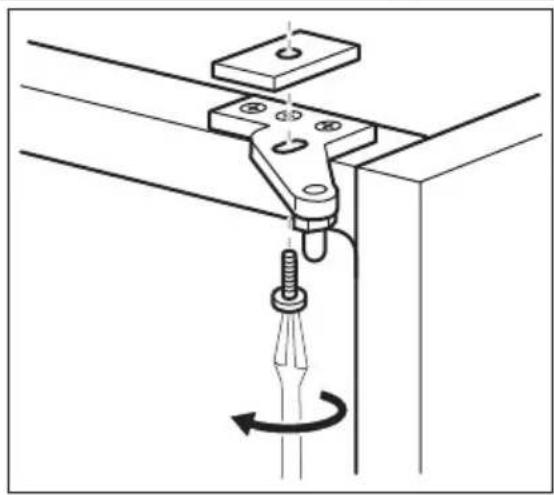

• Fissare l'apparecchiatura sotto il piano di lavoro, attraverso la cerniera superiore della porta, con l'ausilio di una vite idonea allo scopo (non fornita e la cui tipologia dipende dal tipo di piano di lavoro e dalla distanza tra l'apparecchiatura e il piano). Se necessario, rendere uniforme lo spazio tra la cerniera della porta e il piano di lavoro, utilizzando una rondella idonea (non fornita, di plastica o legno). Questo accorgimento impedirà alla cerniera di piegarsi, compromettendo eventualmente in futuro il funzionamento della porta.

POSSIBILITÀ DI INVERTIRE LA PORTA

Per effettuare le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferme le porte dell'apparecchiatura.

Per invertire il senso di apertura della porta, procedere come segue:

• Estrarre la spina dalla presa di alimentazione.
• Inclinare l'apparecchiatura verso la parte posteriore facendo in modo che il compressore non tocchi il pavimento.

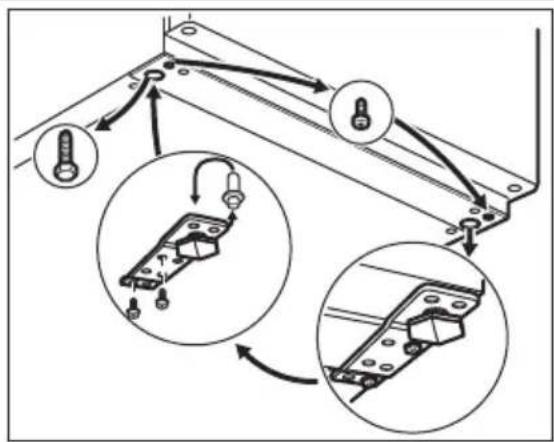

- Svitare il piedino sinistro regolabile.

- Rimuovere le viti dalla cerniera inferiore della porta. Rimuovere la cerniera. Inserire il perno nella direzione della freccia.

- Installare la cerniera sul lato opposto.

- Rimuovere la porta tirandola verso il basso e mantenendola leggermente aperta.

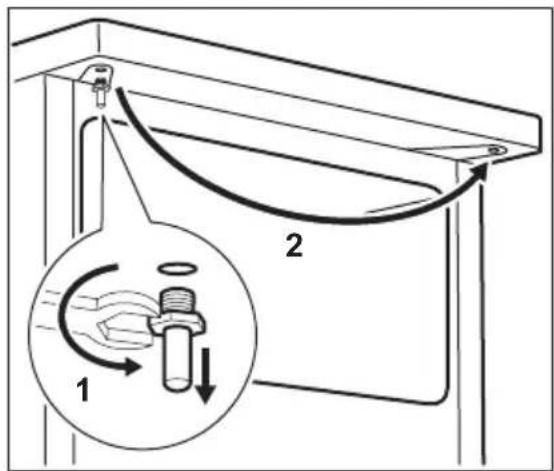

- Svitare la cerniera superiore della porta e avvitarla sul lato opposto.

- Riposizionare la porta.

- Risistemare il perno di supporto della porta nella cerniera come descritto nella figura.

- Posizionare il perno di supporto della porta sulla parte inferiore sinistra e fissa-re la cerniera della porta mediante la vite.

- Avvitare il piedino destro.

- Portare l'apparecchiatura in posizione verticale.

- Rimuovere e installare la maniglia (se necessario) sull'altro lato.

- Riposizionare l'apparecchiatura, livellarla, attendere almeno quattro ore e inserire la spina nella presa.

Eseguire un controllo finale per accertarsi che:

• Tutte le viti siano serrate.
• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la

guarnizione non aderisca perfettamente all'apparecchiatura. In tal caso, attendere che aderisca naturalmente.

Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al servizio assistenza più vicino. L'intervento di inversione delle porte,

eseguito dai tecnici del servizio post-vendi- ta, sarà a carico dell'utente.

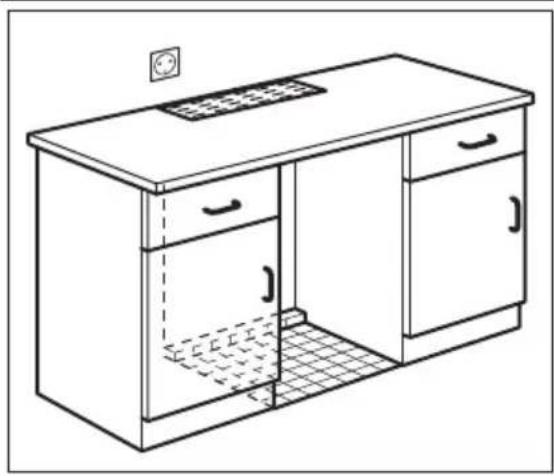

PRESA A MURO

Accertarsi che il cavo di rete sia libero da ostacoli.

La posizione della presa a muro, necessaria per collegare l'apparecchiatura alla rete di alimentazione, deve essere tale da permettere di sfilare la spina di alimentazione dell'apparecchiatura.

Se l'apparecchiatura è installata sotto un piano di lavoro continuo, la posizione della presa dovrebbe essere quella indicata di seguito.

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

RUMORI

Durante l'uso, alcuni rumori di funziona- mento (come quelli del compressore o del

circuito refrigerante) sono da considerarsi normali.

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

CLICK! CLICK!

Dimensioni

Altezza 850 mm

Larghezza 550 mm

Profondità 612 mm

Tensione 230 V

Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro inter- no dell'apparecchiatura, e sull'etichetta dei valori energetici.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo

Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo ✉ insieme ai normali

rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Informazioni: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

CE
