MANUALE UTENTE TP4080TWC AEG

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sulle normali apparecchiature. Vi invitiamo a dedicare qualche minuto alla lettura del presente manuale, per conoscere come trarre il massimo vantaggio dall'utilizzo della vostra apparecchiatura.

Visitate il nostro sito web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registeraeg.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni si trovano sulla targhetta di identificazione.

⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

① Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. ⚠INFORMAZIONI DI SICUREZZA

Prima di iniziare, leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Leggere le istruzioni fornite.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

- Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

- Non consentire ai bambini di giocare con l'apparecchiatura.

- Tenere lontani i bambini al di sotto dei 3 anni se non costantemente supervisionati.

- Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

- Tenere i detersivi al di fuori della portata dei bambini.

- Tenere i bambini e gli animali domestici lontano dall'apparecchiatura quando l'oblò è aperto.

- Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

- I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Non modificare le specifiche tecniche dell'apparecchiatura.

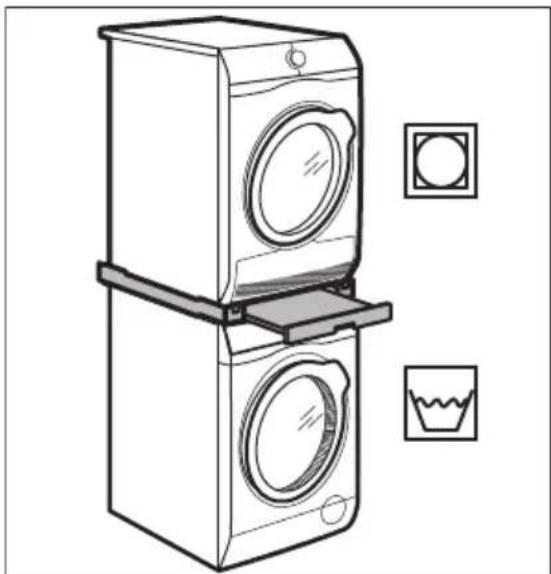

• Se l'asciugabiancheria è installata sopra una lavabiancheria, utilizzare il kit di installazione in colonna. Il kit di installazione in colonna, disponibile presso il proprio rivenditore autorizzato, può essere utilizzato solo con l'apparecchiatura indicata nelle istruzioni, fornite con gli accessori. Leggerle attentamente prima di passare all'installazione (fare riferimento al libretto per l'installazione).
• L'apparecchiatura può essere installata libera oppure sotto il piano della cucina con la corretta spaziatura (fare riferimento al libretto per l'installazione).
• Non installare l'apparecchiatura dietro ad una porta bloccabile, una porta scorrevole o con cerniera sul lato opposto, dove la porta dell'apparecchiatura non si potrebbe aprire completamente.
• Le aperture di ventilazione alla base non devono essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.
• AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite dispositivi esterni, ad esempio timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.
• Inserire la spina di alimentazione nella presa solo al termine del processo di installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
  • Assicurare la buona ventilazione nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas indesiderati nella stanza provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico

autorizzato o da una persona qualificata per evitare situazioni di pericolo.

- Non superare il volume di carico massimo di 8 kg (consultare il capitolo "Tabella dei programmi").

• Non usare l'apparecchiatura se gli indumenti sono stati sporcati con prodotti chimici industriali.

- Eliminare possibili pilucchi o altra sporcizia derivante dall'imballaggio accumulatisi attorno all'apparecchiatura.

- Non usare l'apparecchiatura senza i filtri. Pulire il filtro prima o dopo ogni utilizzo.

• Non introdurre nell'asciugabiancheria capi non lavati.

- I capi con macchie di olio da cucina, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.

- Oggetti di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nell'asciugabiancheria.

- Ammorbidenti o prodotti simili devono essere utilizzati come specificato nelle istruzioni del produttore.

- Togliere tutti gli oggetti dagli indumenti, oggetti che potrebbero causare lo scoppio di incendi quali ad esempio accendini o fiammiferi.

- AVVERTENZA: Non arrestare mai l'asciugabiancheria prima del termine del ciclo di asciugatura. Nel caso sia assolutamente necessario, rimuovere velocemente i capi e stenderli per disperdere il calore.

- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

- Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa essere al di sotto di 5°C o superare i 35°C.

- L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

- Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

- Tenere sempre l'apparecchiatura in verticale in fase di spostamento.

- La superficie posteriore dell'apparecchiatura dovrà essere appoggiata alla parete.

- Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
  • Non utilizzare prese multiple e prolunghe.

• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.
• Questa apparecchiatura è conforme alle direttive CEE.

2.3 Utilizzo

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendio, scottature o di danni all'apparecchiatura.

• Questa apparecchiatura è stata prevista unicamente per un uso domestico.
• Non asciugare capi danneggiati (lacerati, rovinati) che contengono imbottiture.
• Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le istruzioni riportate sull'etichetta dei singoli capi.
• Se si è lavata la biancheria usando uno smacchiatore, avviare un ciclo di Risciacqui extra prima della fase di asciugatura.
• Non bere o utilizzare l'acqua di condensa/distillata per preparare cibi. Farlo potrebbe causare problemi alla salute di persone e animali domestici.
• Non sedersi o salire sull'oblò aperto.
• Non introdurre nell'asciugabiancheria capi sgocciolanti.

2.4 Manutenzione e pulizia

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

- Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Al fine di evitare danni al sistema di raffreddamento invitiamo a prestare attenzione in fase di pulizia dell'apparecchiatura.

2.5 Compressore

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

- Il compressore e il relativo sistema all'interno dell'asciugabiancheria vengono riempiti con un agente speciale esente da CFC (Cloro-Fluoro-Carburi). Il sistema deve essere

a tenuta stagna. Danni al sistema potrebbero causare delle perdite.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica e idrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
- Togliere il blocco porta per evitare che bambini o animali restino intrappolati nel cestello.
- Smaltire l'apparecchiatura in conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

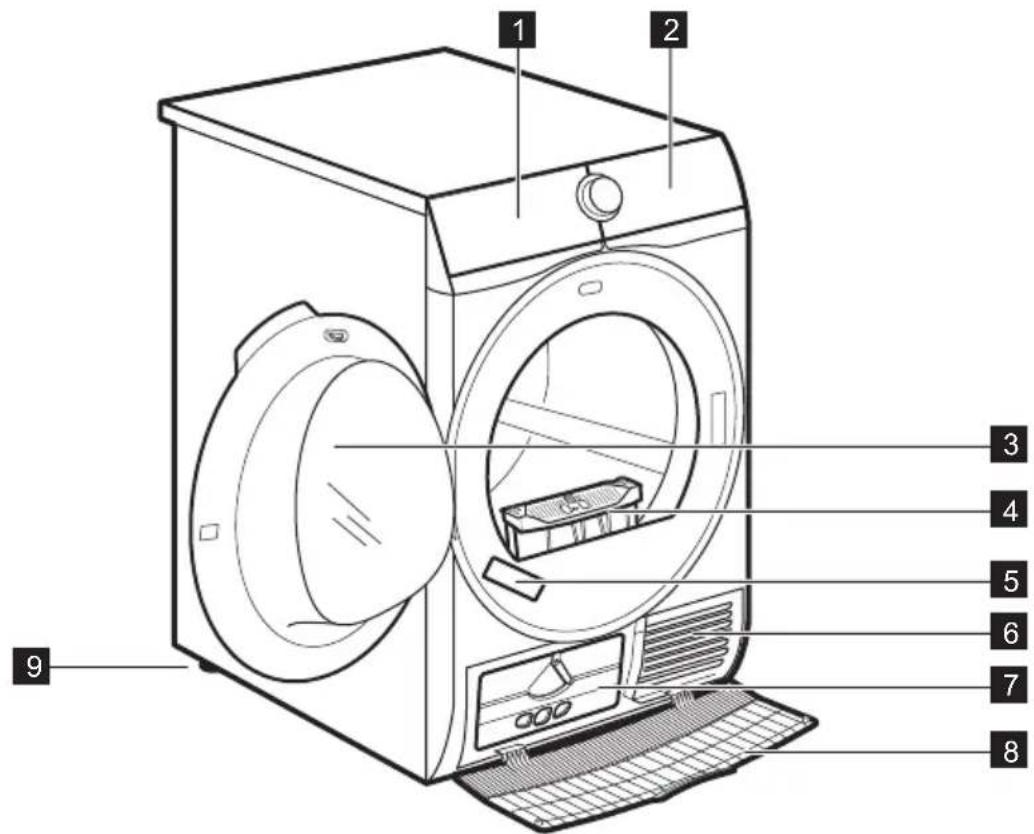

3. DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6 7 8 9

1 Svuotare tanica
2 Pannello comandi
3 Oblò dell'apparecchiatura

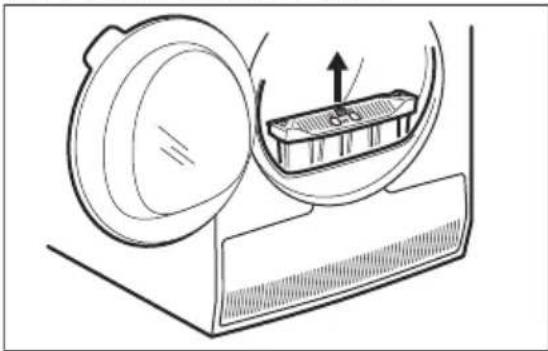

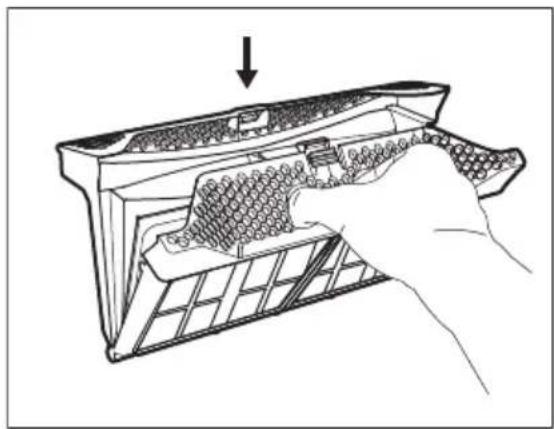

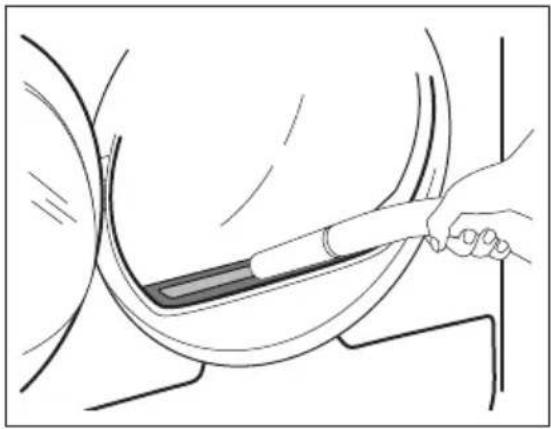

4 Filtro

5 Targhetta dei dati
6 Fessure per il ricircolo dell'aria

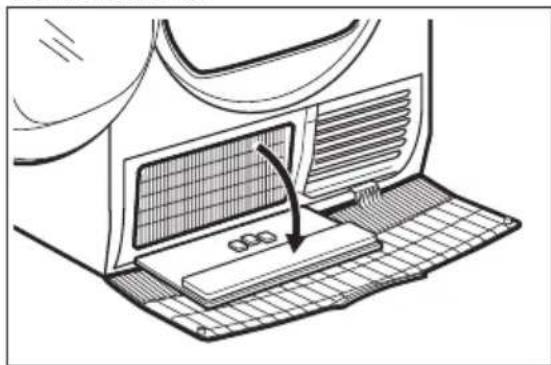

7 Coperchio del condensatore
8 Copertura condensatore

9 Piedini regolabili

Per facilità di carico del bucato o comodità di installazione, la porta è reversibile. (vedere il foglietto allegato).

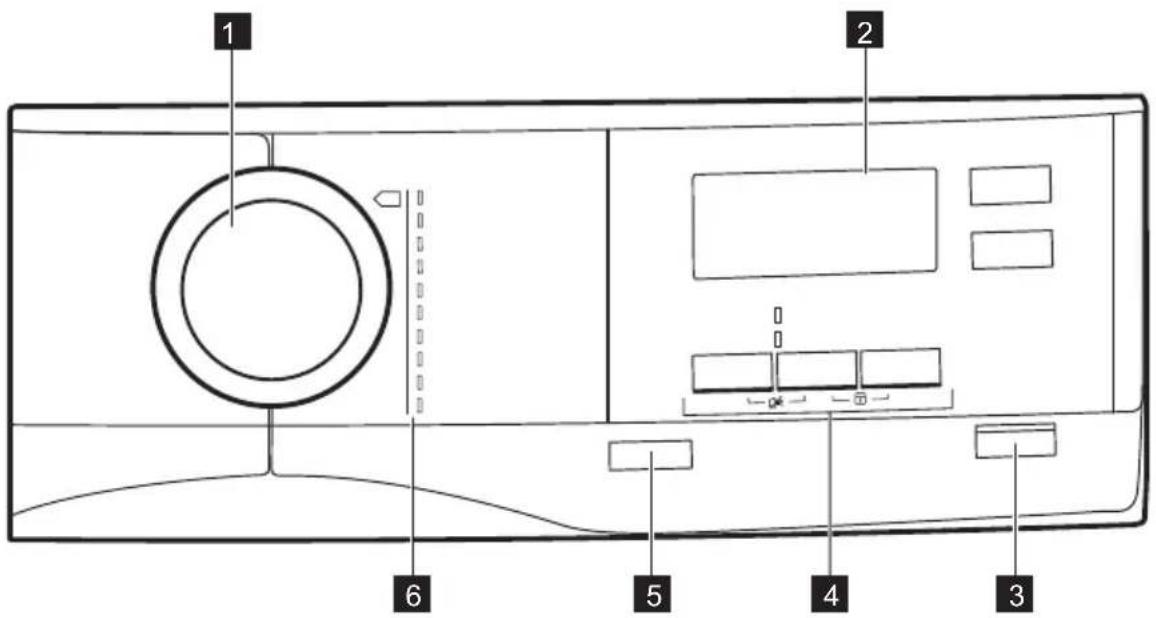

4. PANNELLO COMANDI

1 2 6 5 4 3

1 Selettore dei programmi

5 ① Tasto On/Off (Ein/Aus)

2 Display

6 Programmi

3 ▷Tasto Avvio/Pausa (Start/Pause)

4 Opzioni

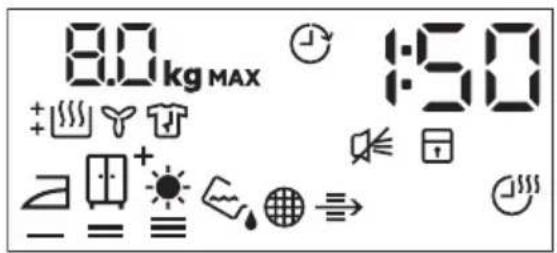

4.1 Display

8.0 kg MAX +:50 #

Simbolo sul display Descrizione dei simboli
8.0kg MAX	carico bucato massimo
	opzione di partenza ritardata attiva
30' -20h	selezione partenza ritardata (30 min. - 20 ore)
1:50	indicazione durata programma
###	cicalino disattivato
	sicurezza bambini attiva
	secchezza bucato pronto stiro, normale, normale +, extra
	spia: svuotare il contenitore dell'acqua
	spia: pulire filtro
	spia: controllare lo scambiatore di calore
	opzione tempo di asciugatura attiva
10' -2:00	selezione durata programma (10min. - 2 ore)
	spia: fase di asciugatura
	spia: fase antipiega
	spia: fase di raffreddamento

5. PROGRAMMA (PROGRAMME)

1) Il peso massimo fa riferimento ai capi asciutti.

Programma (Program-me)	Carico 1)	Proprietà/ Tipo di tessuto
Cotoni (Baumwolle)	8 kg Tessuti in cotone.
Sintetici (Mischgewebe) 3,5 kg Tessuti sintetici e misti.
	3 kg Capi in cotone e sintetici.
Lana (Wolle) 1 kg	Lana. Asciugatura delicata di capi di lana. Estrar-re subito i capi al termine del programma.
Seta (Seide) 1 kg Seta adatta per asciugabiancheria.
Programma (Programme)	Carico 1)	Proprietà/Tipo di tessuto
Stiro Facile (Leichtbügeln)	1 kg (o 5 camicie)	Tessuti misti per cui non è richiesta una lunga stiratura. I risultati di asciugatura possono essere differenti da un tipo di tessuto all'altro. Scuotere i capi prima di introdurli nell'apparecchiatura. Al termine del programma, rimuovere immediata-mente i capi e appenderli./☐☐☐
Biancheria (Bettwäsche) 3 kg		Biancheria da letto come ad esem-pio lenzuola singole o doppie, fe-dere, copriletti, copripiumini. /☐☐☐
Active Wear 2 kg		Asciugatura per indumenti per l'a-ria aperta, tecnici, sportivi, in pile, giacche impermeabili e traspiranti, giacca aderente dotata di interno rimovibile o rivestimento isolante interno. /☐☐☐
Piumoni (Daunen) 3 kg		Asciugatura di piumoni singoli o matrimoniali e cuscini (con imbotti-tura in piume, piumini o sintetica). /☐☐☐
Sport (Sportwäsche) 2 kg		Indumenti sportivi, tessuti sottili e leggeri, microfibra, poliestere. /☐☐☐

2) Il programma Cotoni (Baumwolle) in combinazione con la selezione normale Secchezza

(Trockengrad) si trova nel "Programma cotoni standard". È ideale per l'asciugatura di biancheria in coto-ne e rappresenta il programma più efficiente in termini di risparmio energetico per l'asciugatura di capi in cotone.

5.1 Selezione programmi e opzioni

Opzioni
Programmi 1)	Secchezza (Trocken-grad)	Antipie-ga (Knitter-schutz)	Refresh(Auffrischen)	Tempo(Zeitwahl)
Cotoni (Baumwolle)	■	■	■	■
Sintetici (Mischgewebe)	■	■	■	■
Extra Rapido (Mix Extra Kurz)		■	■	■
Lana (Wolle)				■ 2)
Seta (Seide)		■
Programmi 1)	S scchezza (Trocken-grad)	Antipie-ga (Knitter-schutz)	Refresh(Auffrischen)	Tempo(Zeitwahl)
Stiro Facile (Leichtbügeln)		■
Biancheria (Bettwäsche)		■
Active Wear
Piumoni (Daunen)
Sport (Sportwäsche)		■
1) Oltre al programma è possibile impostare 1 o più opzioni.2) Cfr. il capitolo OPZIONI: Tempo (Zeitwahl) sul programma Lana (Wolle)

5.2 Valori di consumo

Programma Centrifuga a/umidità residua	Asciugatura a tempo	Consumo energetico
Cotoni (Baumwolle) 8 kg
normale (Schrank-trocken)	1400 giri al minuto / 50% 147 min 2,03 kWh
1000 giri al minuto / 60% 179 min 2,60 kWh
pronto stiro (Bü-geltrocken)	1400 giri al minuto / 50% 113 min 1,47 kWh
1000 giri al minuto / 60% 135 min 1,79 kWh
Sintetici (Mischgewebe) 3,5 kg
normale (Schrank-trocken)	1200 giri al minuto / 40% 58 min 0,71 kWh
800 giri al minuto / 50% 72 min 0,90 kWh

6. OPZIONI

6.1 Sccchezza

(Trockengrad)

Questa opzione aiuta a raggiungere la secchezza desiderata per il bucato.

Possibili selezioni:

= -pronto da stirare - livello pronto stiro.

- = ≡ - pronto da riporre - livello normale - selezione predefinita collegata al programma. - = ≡ - pronto da riporre - livello normale +.

— = ≡ - pronto da riporre - livello extra.

6.2 Antipiega (Knitterschutz)

Prolunga la fase antipiega (di 30 minuti) alla fine del ciclo di asciugatura fino a 120 minuti. Dopo la fase di asciugatura, il cesto gira di tanto in tanto per evitare la formazione di pieghe. Durante la fase antipiega, la biancheria può essere prelevata.

Per rinfrescare i tessuti riposti nell'armadio. Il carico massimo non può superare 1 kg.

Per cotoni, capi sintetici e capi misti. Consente di impostare un tempo di asciugatura compreso tra un minimo di 10 min. e un massimo di 2 ore (con incrementi di 10 minuti). Quando questa opzione è attivata, l'indicazione carico massimo sparisce.

Opzione applicabile al programma Lana (Wolle) per regolare il livello di asciugatura finale su più secco o meno secco.

6.6 Partenza Ritardata (Zeitvorwahl)

Consente di ritardare l'inizio di un programma di asciugatura da un minimo di 30 minuti fino ad un massimo di 20 ore.

1. Impostare il programma di asciugatura e le opzioni.
2. Premere ripetutamente il tasto Partenza Ritardata (Zeitvorwahl). Il tempo di partenza ritardata è sul display (ad esempio 12h se il programma deve iniziare dopo 12 ore.)
3. Per attivare l'opzione Partenza Ritardata (Zeitvorwahl), premere il tasto Avvio/Pausa (Start/Pause). Il display mostra lo scorrere del tempo.

6.7 Segnale Acustico (Signal)

Il suono si sente:

• al termine del ciclo
• all'avvio e al termine della fase antipiega
  L'opzione segnale acustico è sempre attiva. È possibile utilizzare questa opzione per attivare o disattivare il segnale acustico.

7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

L'imballo posteriore del cesto viene rimosso automaticamente alla prima attivazione dell'asciugabiancheria. È possibile sentire alcuni rumori.

Prima di usare l'apparecchiatura per la prima volta:

• Pulire il cesto dell'asciugabiancheria con un panno umido.
• Avviare un programma breve (ad es. 30 minuti) con biancheria umida.

La fase iniziale (3 - 5 min.) del ciclo di asciugatura potrebbe essere leggermente più rumorosa. Questo è dovuto all'avvio del compressore. Non si tratta di un'anomalia di funzionamento per apparecchiature alimentate da compressore quali ad esempio frigoriferi e congelatori.

8. UTILIZZO QUOTIDIANO

8.1 Preparazione della biancheria

• Chiudere le chiusure lampo.
- Abbottonare le chiusure dei copripiumini.
- Non allacciare lacci e nastri (ad es. i nastri dei grembiuli). Stringerli prima di avviare un programma.
- Togliere tutti gli oggetti dalle tasche.
- Capovolgere gli indumenti con lo strato interno in cotone. Lo strato in cotone va rivolto verso l'esterno.
- Impostare sempre il programma adatto per il tipo di bucato asciugato.
• Non mettere insieme colori chiari e colori scuri.

• Usare un programma adeguato per cotone, jersey e maglieria per evitare restringimenti.
  • Non superare il carico massimo indicato nel capitolo Programmi o visualizzato sul display.
• Asciugare solo la biancheria adatta per asciugabiancheria. Fare riferimento all'etichetta riportata su ogni singolo capo.
  • Non asciugare capi grandi e piccoli insieme. I capi piccoli potrebbero restare intrappolati in quelli grandi e non asciugarsi.

Etichetta Descrizione
	Bucato adatto per un passaggio in asciugatrice.
	Bucato adatto per un passaggio in asciugatrice a temperature più elevate.
	Bucato adatto per un passaggio in asciugatrice solo a temperature basse.
	Bucato non adatto per un passaggio in asciugatrice.

8.2 Caricare la biancheria

ATTENZIONE!

Verificare che il bucato non sia impigliato fra l'oblò e la guarnizione in gomma.

1. Aprire l'oblò dell'apparecchiatura.
2. Caricare la biancheria un capo alla volta.
3. Chiudere la porta dell'apparecchiatura.

8.3 Accensione dell'apparecchiatura

Per accendere l'apparecchiatura:

Premere il tasto ①b/n/Off (Ein/Aus). Se l'apparecchiatura è accesa, sul display compaiono alcuni indicatori.

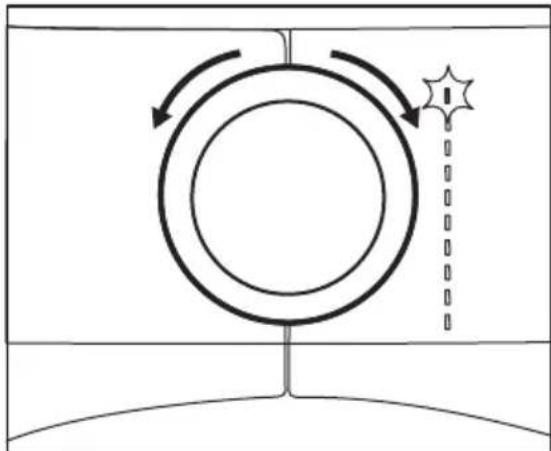

8.4 Impostazione di un programma

Usare il selettore dei programmi per impostare il programma. Il display indica la durata massima del programma.

Il tempo di asciugatura visualizzato corrisponde al carico di 5 kg per programmi cotone. Per gli altri programmi il tempo di asciugatura è correlato ai carichi consigliati. Il tempo di asciugatura dei programmi cotone con un carico superiore ai 5 kg è più lungo.

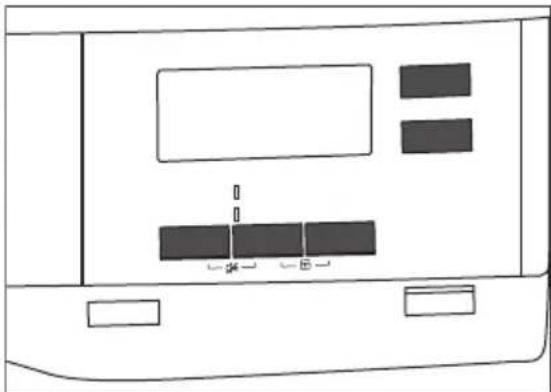

8.5 Opzioni

Oltre al programma è possibile impostare 1 o più opzioni speciali.

Per attivare o disattivare un'opzione toccare il pulsante relativo oppure la combinazione dei 2 pulsanti. Quando l'opzione è attivata, il LED sopra il tasto o il simbolo sul display si illuminano.

8.6 Opzione sicurezza bambini

La sicurezza bambini può essere impostata per evitare che giochino con l'apparecchiatura. L'opzione sicurezza bambini blocca tutti i tasti e il selettore dei programmi (la funzione non blocca il tasto ☐n/Off (Ein/Aus)).

È possibile attivare l'opzione sicurezza bambini:

• prima di premere il tasto ▷|| Avvio/Pausa (Start/Pause) - l'apparecchiatura non può partire
• dopo aver premuto il tasto Avvio/Pausa (Start/Pause) - la selezione programmi e opzione non è disponibile.

Attivazione opzione sicurezza bambini:

1. Accendere l'asciugabiancheria.
2. Selezionare 1 dei programmi disponibili.
3. Premere e tenere premuto contemporaneamente 2 pulsanti. Il simbolo viene visualizzato sul display.
4. Per disattivare il blocco bambini, toccare ancora i pulsanti sopra indicati fino a che il simbolo non scompare.

8.7 Avvio di un programma

Per avviare il programma:

Sfiorare il tasto Avvio/Pausa (Start/Pause).

L'apparecchiatura si avvia e il LED sopra al pulsante smette di lampeggiare e resta acceso.

8.8 Cambiamento programma

Per cambiare un programma:

1. Premere il tasto ☑n/Off (Ein/Aus) per disattivare l'apparecchiatura.
2. Premere di nuovo il tasto ① On/Off (Ein/Aus) per attivare l'apparecchiatura.
3. Impostare un nuovo programma.

8.9 Fine del ciclo

Pulire il filtro e scaricare il contenitore dell'acqua dopo ciascun ciclo di asciugatura. (Consultare il capitolo PULIZIA E CURA).

Se il ciclo di asciugatura è finito, il simbolo lampeggia sul display. Se l'opzione Segnale Acustico (Signal) è attiva, viene emesso un segnale acustico intermittente per 1 minuto.

Qualora non venga spenta l'apparecchiatura, inizia la fase anti-piega (non attiva con tutti i programmi) Il simbolo lampeggiante indicata l'esecuzione della fase anti-piega. Durante questa fase la biancheria può essere estratta.

Per estrarre la biancheria:

1. Premere il tasto ① On/Off (Ein/Aus) per 2 secondi per disattivare l'apparecchiatura.
2. Aprire l'oblò dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere l'oblò dell'apparecchiatura.

9. CONSIGLI E SUGGERIMENTI UTILI

9.1 Consigli ecologici

• centrifugare accuratamente la biancheria prima dell'asciugatura
• Non superare le dimensioni di carico indicate nel capitolo programmi.
- Pulire il filtro dopo ogni ciclo di asciugatura.
- Non utilizzare ammorbidenti per lavare ed asciugare. Nell'asciugabiancheria la biancheria diventa automaticamente soffice.
- Usare acqua distillata come quella usata per la stiratura a vapore. Ove necessario, pulire prima l'acqua distillata (ad esempio con un filtro da caffè) per togliere eventuali particelle.
- Mantenere sempre pulite le fessure per il ricircolo dell'aria sulla parte inferiore dell'apparecchiatura.
- Verificare che ci sia un buon flusso dell'aria dove va installata l'apparecchiatura.

9.2 Regolazione del livello di asciugatura predefinito

Per modificare il livello di asciugatura predefinito:

1. Accendere l'apparecchiatura.
2. Selezionare 1 dei programmi disponibili.
3. Premere e tenere premuto contemporaneamente i pulsanti Secchezza (Trockengrad) e Refresh (Auffrischen).

Uno dei simboli compaiono sul display:

CO_ - Asciugatura massima
CO= - Asciugatura extra
COE - Asciugatura standard

1. Toccare ripetutamente il pulsante ▷∥ Avvio/Pausa (Start/Pause) fino a raggiungere il livello di asciugatura desiderato.

Livello di asciugatura	Simbolo del display
Asciugatura massima
Asciugatura extra
Asciugatura standard

1. Per memorizzare l'impostazione toccare e tenere premuti i pulsanti

Secchezza (Trockengrad) e Refresh (Auffrischen)

contemporaneamente allo stesso tempo per circa 2 secondi.

9.3 Disattivazione della spia serbatoio

La spia del contenitore dell'acqua è attivata per impostazione predefinita. Si illumina al termine del ciclo di

10. PULIZIA E CURA

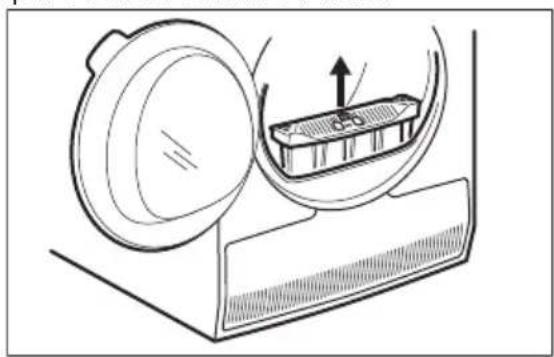

10.1 Pulizia del filtro

Alla fine di ogni ciclo il simbolo ⚙ filtro (Sieb) appare sul display e si deve pulire il filtro.

Il filtro raccoglie la lanugine durante il ciclo di asciugatura.

1. Aprire l'oblò. Estrarre il filtro.

1. Premere il gancio per aprire il filtro.

asciugatura o durante il ciclo se il serbatoio dell'acqua è pieno. Se è stato installato il kit di scarico, il contenitore dell'acqua viene scaricato automaticamente e la spia si spegne in modo fisso.

Per disattivare la spia:

1. Accendere l'apparecchiatura.
2. Selezionare 1 dei programmi disponibili.
3. Premere e tenere premuto contemporaneamente Refresh (Auffrischen) e Tempo (Zeitwahl).

È possibile una delle 2 configurazioni:

• la spia serbatoio (Behälter): acceso se compare il simbolo
• • la spia del contenitore dell'acqua è sempre attiva
• la spia serbatoio (Behälter): spento se compare il simbolo _ _ 0 - la spia del contenitore dell'acqua è sempre disattiva

1. Se necessario, pulire il filtro con un aspirapolvere. Chiudere il filtro.
2. Ove necessario, togliere la lanugine dalla sede e dalla guarnizione del filtro. È possibile utilizzare un aspirapolvere. Ricollocare il filtro nella sua sede.

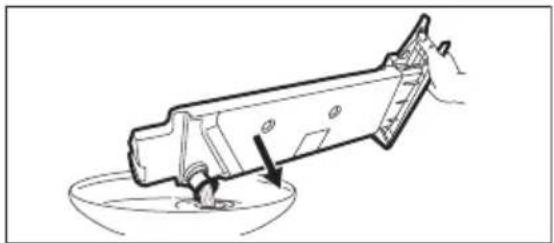

10.2 Svuotamento del contenitore dell'acqua

Svuotare il contenitore dell'acqua di condensa dopo ogni ciclo di asciugatura.

Se il contenitore dell'acqua di condensa è pieno, il programma si interrompere automaticamente. Il simbolo serbatoio (Behälter) si accende nel display ed è necessario svuotare il contenitore dell'acqua.

Per svuotare il contenitore dell'acqua:

1. Estrarre il contenitore dell'acqua e tenerlo in posizione orizzontale.

1. Estrarre il raccordo in plastica e svuotare il contenitore l'acqua in una bacinella o simile.

1. Rispingere il collegamento di plastica in posizione e il riportare il contenitore dell'acqua in posizione.
2. Per continuare il programma premere il tasto Avvio/Pausa (Start/Pause).

10.3 Pulizia del condensatore

Se il simbolo condensatore (Kondensator) lampeggia sul display, ispezionare il condensatore e il relativo alloggiamento. Se è presente dello sporco, pulirlo. Eseguire i controlli a intervalli massimi di 6 mesi.

AVVERTENZA!

Non toccare la superficie metallica a mani nude. Rischio di lesioni. Indossare guanti di protezione. Pulire con attenzione per non danneggiare la superficie metallica.

Per ispezionare:

1. Aprire l'oblò. Estrarre il filtro.

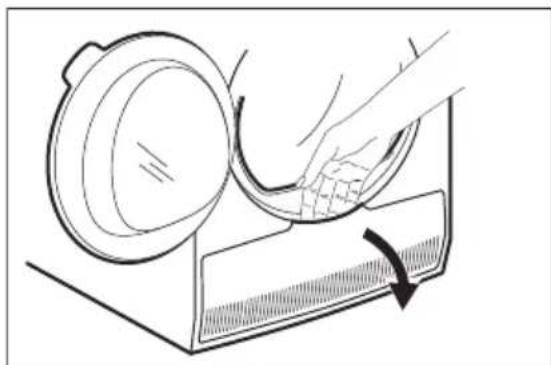

1. Aprire la copertura del condensatore.

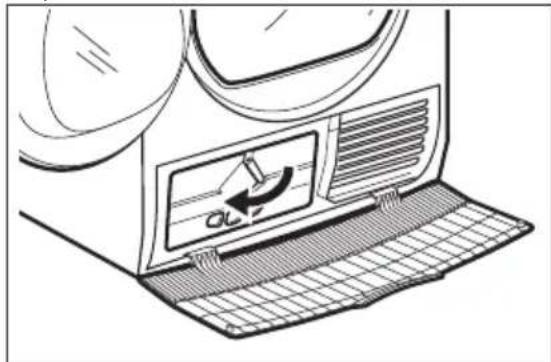

1. Ruotare la leva per sbloccare il coperchio condensatore.

1. Abbassare il coperchio condensatore.

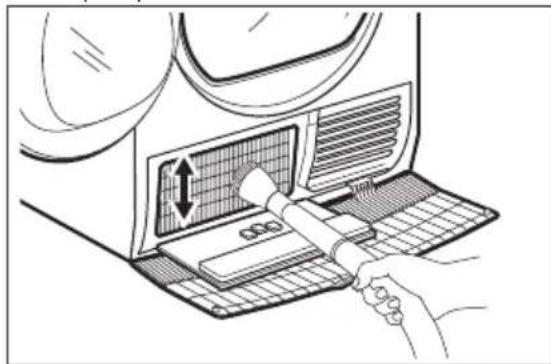

1. Se necessario, togliere la lanugine dal condensatore e dal suo alloggiamento. Con la spazzola si

può utilizzare un panno inumidito e/o un aspirapolvere.

1. Chiudere il coperchio condensatore.
2. Ruotare la leva fino a che non scatta in posizione.
3. Rimontare il filtro.

10.4 Pulizia del cesto

AVVERTENZA!

Scollegare l'apparecchiatura prima di eseguire la pulizia.

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

10.5 Pulizia del pannello dei comandi e dell'alloggiamento

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Utilizzare un panno umido. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Per pulire l'apparecchiatura, non utilizzare detergenti per la pulizia dei mobili o corrosivi.

10.6 Pulizia delle fessure per il ricircolo dell'aria

Utilizzare un aspirapolvere per eliminare la lanugine dalle fessure per il ricircolo dell'aria.

1. RISOLUZIONE DEI PROBLEMI

Problema 1)	Causa possibile Soluzione
L'asciugabiancheria non funziona.	L'asciugabiancheria non è collegata all'alimentazione.	Collegare alla presa di alimentazione. Controllare il fusibile nella scatola elettrica (installazione domestica).
	L'oblò dell'apparecchiatura è aperto.	Chiudere l'oblò.
	Il tasto On/Off (Ein/Aus) non è stato premuto.	Premere il tasto On/Off (Ein/Aus).
	Il tasto Avvio/Pausa (Start/Pause) non è stato premuto.	Sfiorare il tasto Avvio/Pausa (Start/Pause).
	L'apparecchiatura è in modalità standby.	Premere il tasto On/Off (Ein/Aus).
Risultati di asciugatura insoddisfacenti.	Scelta del programma sbagliato. Selezionare un programma adeguato.2)
	Il filtro è ostruito.	Pulire il filtro.3)
	### L'opzione Secchezza (Trockengrad) è stata impostata su pronto stiro (Bügeltrocken).4)	Impostare l'opzione Secchezza (Trockengrad) su un livello più alto.
	Il carico era troppo grande. Non superare la quantità massima a livello di carico.
	Le fessure di ricircolo dell'aria sono ostruite.	Pulire gli alloggiamenti di ricircolo dell'aria nella parte inferiore dell'apparecchiatura.
	È presente dello sporco sul senso-re di umidità nel cesto.	Pulire la superficie anteriore del cesto.
	Il livello di asciugatura non è stato impostato sul livello desiderato.	Regolare il livello di asciugatura.5)
	Il condensatore è ostruito.	Pulire il condensatore.3)
L'oblò di caricamento non si chiude	Il filtro non è bloccato in posizione. Posizionare correttamente il filtro.
	La biancheria è bloccata tra l'oblò e la guarnizione.Dopo l'avvio del ciclo non è possi-bile modificare il programma o l'opzione.	Rimuovere gli oggetti impigliati e chiudere l'oblò.Spegnere e riaccendere l'asciuga-biancheria. Modificare il program-ma o l'opzione, a seconda delle necessità.
Non è possibile cambiare il pro-gramma o l'op-zione.
Non è possibile selezionare un'opzione. Vi-ne emesso un segnale acusti-co.	L'opzione che si è tentato di sele-zionare non è disponibile per il programma selezionato.	Spegnere e riaccendere l'asciuga-biancheria. Modificare il program-ma o l'opzione, a seconda delle necessità.
Tempo di durata inaspettato sul display.	La durata dell'asciugatura viene calcolata sulla base delle dimen-sioni del carico e del livello di umi-dità.	Si tratta di un'operazione automa-tizzata - l'apparecchiatura funziona correttamente.
Programma inat-tivo.	Il contenitore dell'acqua è pieno. Svuotare il contenitore dell'acqua, premere il tasto Avvio/Pausa (Start/Pause).3)
Ciclo di asciuga-tura troppo bre-ve.	Le dimensioni del carico sono ri-dotte.	Selezionare il programma tempo. La durata deve tenere conto del carico. Per asciugare 1 articolo o un quantitativo di bucato ridotto consigliamo tempi di asciugatura brevi.
	La biancheria è troppo asciutta. Selezionare il programma a tempo o un grado di asciugatura più ele-vato (per es. extra (Extratrocken))
Ciclo di asciugatura troppo lungo 6)	Il filtro è ostruito. Pulire il filtro.
	Il carico è troppo grande. Non superare la quantità massima a livello di carico.
	La biancheria non è stata centrifugata a sufficienza.	Centrifugare bene il bucato.
	Temperatura ambiente troppo bassa o elevata - non si tratta di un'anomalia dell'apparecchiatura.	Accertarsi che la temperatura ambiente sia maggiore di +5°C e minore di +35°C. La temperatura ambiente adatta a raggiungere i migliori risultati di asciugatura è compresa tra 19° e 24°C.

1) Se sul display compare un messaggio di errore (ad es. E51): Spegnere e riaccendere l'asciugabiancheria. Selezionare un nuovo programma. Premere il tasto Avvio/Pausa. Se l'apparecchiatura non funziona, contattare il centro assistenza e indicare il codice di errore.
2) Seguire la descrizione del programma - consultare il capitolo PROGRAMMI
3) Consultare il capitolo PULIZIA E CURA
4) Solo asciugabiancheria con l'opzione Secchezza (Trockengrad)
5) Vedere il capitolo CONSIGLI E SUGGERIMENTI UTILI
6) Nota: Dopo massimo 5 ore, il ciclo di asciugatura termina automaticamente.

12. DATI TECNICI

1) In riferimento a EN 61121. 8kg di cotone centrifugati a 1.000 giri/min.
2) Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma standard per la biancheria di cotone a carico pieno e parziale, e durante il consumo in modalità a basso consumo. L'effettivo consumo di energia per ciclo dipenderà da come si utilizza l'apparecchiatura (NORMATIVA EUROPEA N.392/2012).

Altezza x Larghezza x Profondità 850 x 600 x 600 mm (massimo 665 mm)
Massima profondità con l'oblò aperto 1100 mm
Massima larghezza con l'oblò aperto 950 mm
Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)
Volume del cesto 118 l
Volume carico massimo 8 kg
Tensione 230 V
Frequenza 50 Hz
Potenza totale 900 W
Classe di efficienza energetica A+
Consumo energetico1)	2,60 kWh
Consumo annuale di energia2)	309 kWh
Assorbimento potenza in modalità acceso 0,50 W
Assorbimento potenza in modalità spento 0,50 W
Tipo di uso Domestico
Temperatura ambiente consentita da + 5 °C a + 35 °C
Coperchio di protezione che impedisce l'in- IPX4gresso di sporco e umidità, eccetto dovel'apparecchiatura a bassa tensione non hauna protezione contro l'umidità
Questo prodotto contiene gas fluorurati serra, ermeticamente sigillati
Tipo di gas R134a
Peso 0,300 kg
Potenziale di Riscaldamento Globale (GWP) 1430

13. ACCESSORI

13.1 Kit di installazione in colonna

Nome dell'accessorio: SKP11, STA9

Disponibile presso il vostro rivenditore autorizzato.

Il kit per l'installazione in colonna può essere usato solo con le lavatrici e le asciugabiancheria specificate nel foglietto. Vedere il foglietto allegato.

Leggere attentamente le istruzioni fornite con l'accessorio.

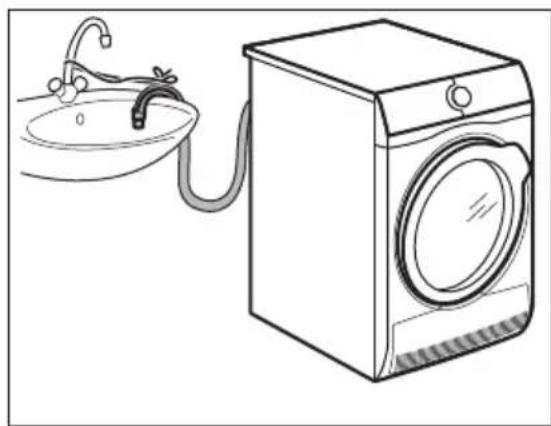

13.2 Kit di scarico

Nome dell'accessorio: DK11.

Disponibile presso il vostro distributore autorizzato (può essere collegato ad alcuni tipi di asciugabiancheria)

Per lo scarico completo dell'acqua condensata in un lavello, un sifone, una conduttura, ecc. Dopo aver eseguito l'installazione, il contenitore dell'acqua viene scaricato automaticamente. Il contenitore dell'acqua deve trovarsi all'interno dell'apparecchiatura.

Il tubo installato deve essere ad almeno 50 cm e massimo 100 cm da terra. Il tubo non deve essere attorcigliato. Se necessario, ridurre la lunghezza del tubo.

Leggere attentamente le istruzioni fornite con l'accessorio.

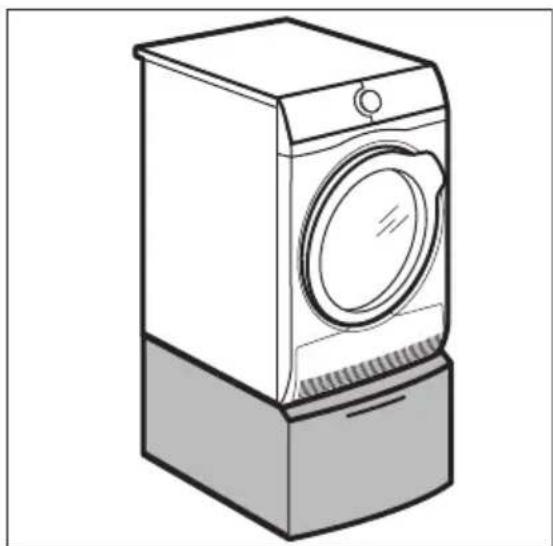

13.3 Basamento con cassetto

Nome dell'accessorio: PDSTP10, E6WHPED2.

Disponibile presso il vostro rivenditore autorizzato.

Per aumentare l'altezza dell'apparecchiatura al fine di semplificare le operazioni di carico e scarico del bucato.

Il cassetto può essere utilizzato per conservare tutto ciò che riguarda la biancheria come ad es.: asciugamani, prodotti per la pulizia, ecc.

Leggere attentamente le istruzioni fornite con l'accessorio.

14. CH GARANZIA

Servizio clienti

Servizio dopo vendita
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Zürcherstrasse 204E9000 St. Gallen
Seetalstrasse 116020 Emmenbrücke
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Vendita pezzi di ricambio

Industriestrasse 10, 5506 Mägenwil, Tel. [phone]

Consulenza specialistica/Vendita

Badenerstrasse 587, 8048 Zürich, Tel. [phone]

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in

funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

15. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 📊 Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo 🌐 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch

CE
