MANUALE UTENTE HTR3518EWMXK HAIER

AVVERTENZA: Rischio di incendio/materiale infiammabile

IT

Il simbolo indica che esiste il rischio di incendio poiché sono utilizzati materiali infiammabili. Prestare particolare attenzione per evitare incendi causati dall'accensione di materiali infiammabili.

229 Informazioni per la sicurezza

Operazioni preliminari al primo utilizzo 230

Installazione 230

Utilizzo quotidiano 231

Informazioni sul gas refrigerante 233

234 Uso previsto

235 Descrizione del prodotto

236 Pannello di controllo

237 Uso

Prima accensione 238

Regolazione della temperatura del frigorifero/congelatore 238

Funzione ECO 238

Funzione 3S Super Cool 238

Suggerimento per la conservazione di alimenti freschi 239

241 Dotazioni

243 Suggerimenti per il risparmio energetico

244 Cura e pulizia

246 Risoluzione dei problemi

250 Installazione

254 Dati tecnici

256 Assistenza clienti

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.

Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.

Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Accessori

Controllare gli accessori e la documentazione in base al seguente elenco:

Etichetta energetica

Scheda della garanzia

Manuale di avvertenze Guida rapida per la sicurezza

AVVERTENZA - Informazioni importanti per la sicurezza

AVVISO - Informazioni generali e consigli

Informazioni ambientali

Smaltimento

Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA!

Pericolo di lesioni o soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:

AVVERTENZA!

Operazioni preliminari al primo utilizzo

Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini.
Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

Installazione

Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 100 mm sopra e 100 mm attorno all'elettrodomestico.
Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito.
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).

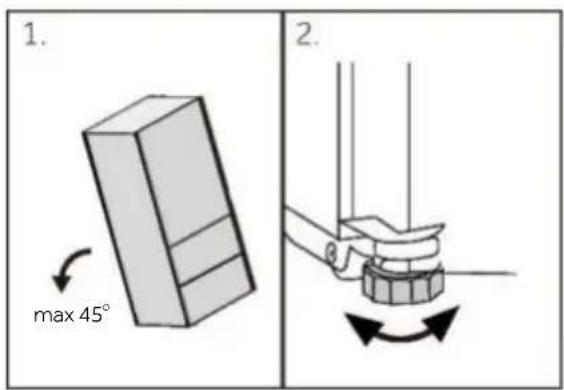

Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.

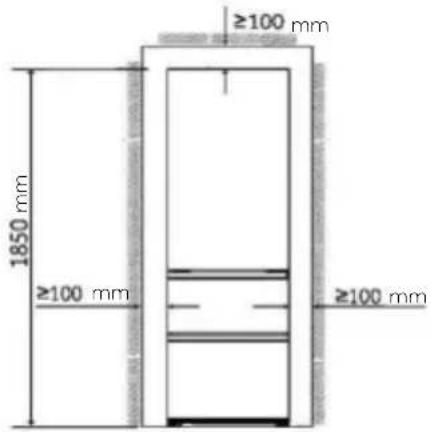

Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare prese multiple o cavi di prolunga.
Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico.
Accertarsi che il cavo di alimentazione non sia intrappolato dal frigorifero. Non calpestare il cavo di alimentazione.

AVVERTENZA!

Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.
Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.
▶ Non danneggiare il circuito di refrigerazione.

Utilizzo quotidiano

Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

I bambini di età da 3 a 8 anni possono introdurre e prelevare alimenti dall'elettrodomestico, ma non devono pulirlo o installarlo.

Tenere lontani dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.

▶ Impedire ai bambini di giocare con l'elettrodomestico.

In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero o di altri elettrodomestici.

Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo di temperatura ambiente specifico compreso tra 10 e 43 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato.

Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

Non caricare eccessivamente i ripiani dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettrodomestico potrebbe rovesciarsi.

Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il mobile è molto limitata. Non allungare le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli del frigorifero solo quando non ci sono bambini nel raggio di movimento degli sportelli.

AVVERTENZA!

Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze.
Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.
Non riporre liquidi in bottiglie o lattine (né alcolici ad elevata gradazione), specialmente bevande gassate, nel congelatore, perché durante il congelamer potrebbero scoppiare.
Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti.
Non impostare una temperatura inutilmente bassa nel comparto frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare
Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghiaccioli subito dopo averli tolti dal comparto congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero form vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non tirare via la zona congelata!
Non toccare la superficie interna del comparto congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Manutenzione / pulizia
Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore

AVVERTENZA!

▶ Scollegare l'elettrodomestico tenendo la spina e non il cavo.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica.
Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti.
Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

Informazioni sul gas refrigerante

AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti.

In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.

Uso previsto

Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; in fattorie, da clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia.

Norme e direttive

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate e le norme del Regno Unito che prevedono il marchio CE o UKCA.

AVVISO

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate presente manuale possono essere diverse dall'aspetto reale del modello acquistato

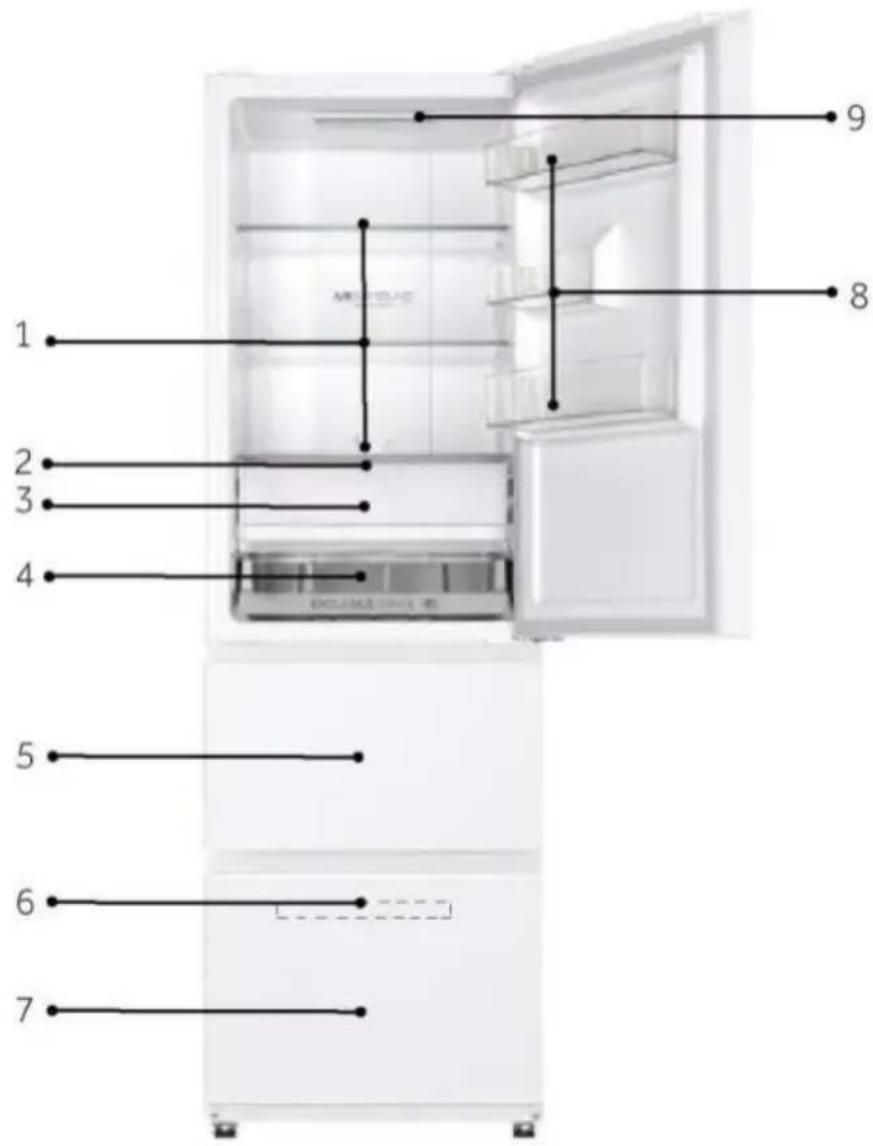

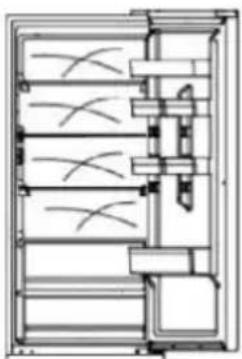

1 2 3 4 5 6 7 8 9

1 Ripiano
2 Ripiano in vetro
3 Cassetto refrigerato
4 Vassoio refrigerato
5 Cassetto superiore del congelatore

6 Vassoio del congelatore
7 Cassetto inferiore del congelatore
8 Base per bottiglie
9 Pannello di controllo

Pannello di controllo

Pannello di controllo

Pulsanti:

D Selettore livello del vano frigorifero: per modificare la temperatura del vano frigorifero
E Selettore funzione ECO/3s Super Cool: premere per attivare o disattivare la funzione ECO.

Indicatori:

A Visualizzazione della temperatura del frigorifero
B Visualizzazione dello stato ECO
C Visualizzazione dello stato Super Cool

Operazioni preliminari al primo utilizzo

Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.

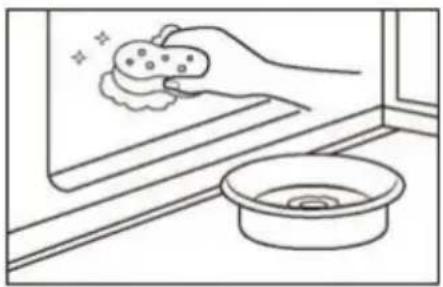

▶ Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti.

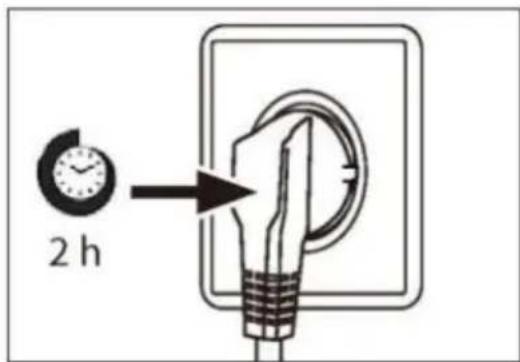

Dopo l'installazione a livello e la pulizia, attendere almeno 2-5 ore prima di collegare l'elettrodomestico all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE.
▶ Prima di caricare gli alimenti, preraffreddare i comparti con impostazioni elevate. La funzione 3S Super Cool serve a raffreddare rapidamente i comparti.
La temperatura del frigorifero e del congelatore viene impostata automaticamente al livello 6. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere la sezione REGOLAZIONE DELLA TEMPERATURA.

Pulsanti meccanici

I pulsanti sul pannello con display sono pulsanti meccanici.

Accensione e spegnimento dell'elettrodomestico

Quando il frigorifero viene collegato all'alimentazione per la prima volta, l'indicatore "A" si accende. Il frigorifero è preimpostato al livello 6.

AVVISO

La temperatura del frigorifero e del congelatore viene impostata automaticamente al livello 6. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature

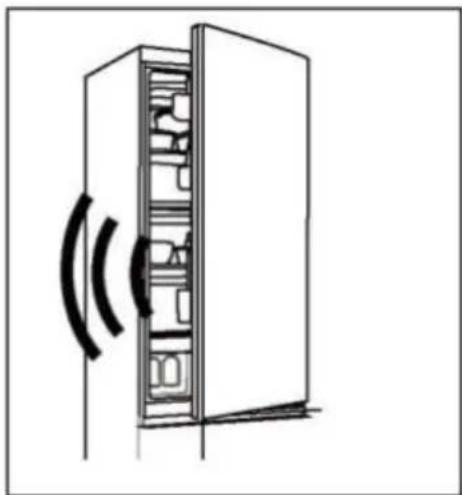

Allarme sportello aperto

Se lo sportello del frigorifero rimane aperto per un periodo prolungato, l'utente verrà avvisato da un allarme di apertura sportello, che si disattiva con la chiusura dello sportello.

Regolazione della temperatura

Le temperature interne dipendono dai seguenti fattori:

▶ Temperatura ambiente
▶ Frequenza di apertura dello sportello
▶ Quantità di alimenti conservati
▶ Installazione dell'elettrodomestico

Prima accensione

Quando si accende il frigorifero per la prima volta, il display si illumina. La temperatura predefinita del frigorifero e del congelatore è impostata sul livello 6, mentre la temperatura predefinita del cassetto refrigerato è la temperatura impostata per il comparto frigorifero.

Regolazione della temperatura del frigorifero/congelatore

1. Premere il pulsante "D" per selezionare la temperatura del frigorifero;
2. Premendo una volta, viene emesso un segnale acustico e l'indicatore "A" lampeggia alternativamente una volta visualizzando in sequenza 2-4-6-8-2.

$$ 2 \rightarrow 4 \rightarrow 6 \rightarrow 8 \rightarrow 2 $$

1. Quando l'indicatore smette di lampeggiare, l'impostazione è confermata.

Funzione ECO

È possibile attivare la modalità ECO per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliore conservazione degli alimenti. In assenza di esigenze particolari, è preferibile utilizzare la funzione ECO

1. Con lo sportello aperto e il display acceso, cliccare il pulsante "E": quando si accende la spia "B" il frigorifero entra nello stato ECO.
2. Nello stato ECO, cliccare il pulsante "E" e lo stato ECO verrà disattivato manualmente.

AVVISO

1. In modalità ECO non è possibile regolare il livello;
2. La funzione ECO si disattiva automaticamente, quando viene abilitata la funzione Super Cool; il frigorifero viene regolato su una temperatura adatta alla conservazione degli alimenti.

Funzione 3S Super Cool

1. Con lo sportello aperto e il display acceso, tenendo premuto il pulsante "E" per 3 secondi viene emesso un segnale acustico, il frigorifero entra in modalità "Super Cool" e l'icona si accende.
2. In modalità "Super Cool", tenere premuto il pulsante "E" per 3 secondi; viene emesso un segnale acustico, quindi uscire manualmente dalla modalità "Super Cool".
3. Quando il frigorifero raggiunge il tempo impostato, esce automaticamente dalla
4. funzione "3S Super Cool".

AVVISO

1. In modalità "3S Super Cool" non è possibile regolare il livello;
2. Se si prova a regolare il livello, l'icona "3S Super Cool" lampeggia per indicare che l'operazione non può essere eseguita; se è necessario effettuare una regolazione, è necessario prima uscire dalla modalità "3S Super Cool".

AVVISO

1. Nel cassetto del frigorifero, se si seleziona l'identificazione della carne, si consiglia di impostare la temperatura del cassetto del frigorifero sul livello 2 e il tempo di refrigerazione non deve superare le 24 ore.

Suggerimento per la conservazione di alimenti freschi

Conservazione nel comparto frigorifero

▶ Mantenere nel frigorifero una temperatura inferiore a 5 °C.
▶ Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nell'elettrodomestico.
▶ Lavare e asciugare gli alimenti prima di conservarli nel frigorifero.
▶ Per evitare alterazioni dell'odore o del sapore, sigillare adeguatamente gli alimenti da conservare.
▶ Non conservare alimenti in quantità eccessiva. Per un raffreddamento migliore e più omogeneo, lasciare spazio tra gli alimenti per consentire il passaggio dell'aria fredda.
▶ È preferibile conservare nella parte anteriore del ripiano gli alimenti consumati quotidianamente.
▶ Lasciare spazio tra gli alimenti e le pareti interne, per facilitare il passaggio dell'aria. In ogni caso, non riporre gli alimenti a contatto con la parete posteriore, perché potrebbero congelarsi. Evitare il contatto diretto degli alimenti (specialmente se oleosi o acidi) con il rivestimento interno, poiché l'olio e l'acido possono corroderlo. Pulire immediatamente lo sporco oleoso o acido.
▶ Gli alimenti congelati possono essere scongelati gradualmente nel comparto frigorifero. In questo modo si risparmia energia.
Il processo di invecchiamento di frutta e verdura come zucchine, meloni, papaia, banane, ananas ecc. può essere accelerato nel frigorifero. Per tale motivo, è sconsigliabile conservare questi alimenti nel frigorifero. Un breve periodo di conservazione in frigorifero, tuttavia, può accelerare la maturazione di frutti molto acerbi. Conservare a temperatura ambiente anche cipolle, aglio, zenzero e altri tuberi.
▶ Eventuali odori sgradevoli all'interno del frigorifero indicano che qualcosa si è rovesciato ed è necessario pulire l'elettrodomestico. Vedere Cura e pulizia.
▶ È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà.

Conservazione nel comparto congelatore

▶ Nel congelatore mantenere la temperatura di -18 °C.

▶ Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nel comparto congelatore.

▶ Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso consigliato per ogni porzione è inferiore a 2,5 kg

▶ È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici.

Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione la data di congelamento, il limite di tempo e il nome dell'alimento in base ai periodi di conservazione dei vari alimenti.

AVVERTENZA!

Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del congelatore.
Non collocare alimenti con tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l'acqua salata dal congelat
Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre dal congelatore solo la quantità di alimenti necessaria.
Consumare rapidamente gli alimenti scongelati. Gli alimenti scongelati non possono essere ricongelati, a meno che non vengano cotti.
Non caricare troppi alimenti freschi nel comparto congelatore. Fare riferimento alla capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta.
Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno -18 °C per 2-12 mesi, a seconda delle loro proprietà
▶ Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già congelati. In caso contrario, potrebbero scongelarsi.

Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito:

Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori. Non ignorare queste linee guida!
Ridurre il più possibile il tempo tra l'acquisto e la conservazione per preservare la qualità degli alimenti.
Acquistare alimenti congelati conservati a una temperatura di -18°C o inferiore.
Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero essere stati parzialmente scongelati e ricongelati; l'aumento della temperatura riduce la qualità degli alimenti.

AVVISO

A causa dei diversi modelli, il prodotto potrebbe non essere dotato di tutte le caratteristiche riportate di seguito. Fare riferimento al capitolo relativo alla descrizione del prodotto.

Flusso d'aria multiplo

Il frigorifero è dotato di un sistema con flusso d'aria multiplo e i flussi di aria fresca investono tutti i ripiani. Ciò facilita il mantenimento di una temperatura uniforme per garantire la freschezza degli alimenti per un periodo maggiore.

Ripiani regolabili

1. L'altezza dei ripiani può essere regolata in base alle esigenze.
2. Per spostare un ripiano, rimuoverlo sollevandone il bordo posteriore ① ed estarlo ②.
3. Per reinstallarlo, collocarlo sulle alette su entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali

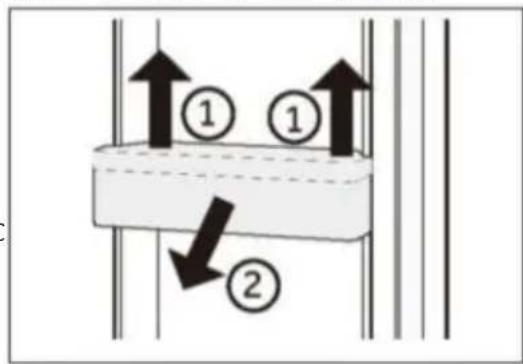

Portabottiglie/Cassetti incassati nello sportello rimovibili

1. I cassetti incassati nello sportello possono essere rimossi per essere puliti:
2. Tenere con le mani entrambi i lati del cassetto incassato, sollevarlo ① ed estrarlo ②.
3. Per inserire il cassetto incassato nello sportello, seguire la procedura inversa.

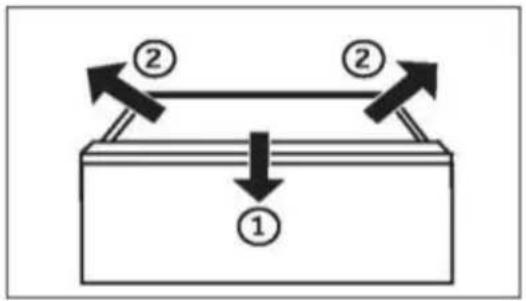

Per rimuovere il cassetto, estarlo al massimo ①, sollevarlo e toglierlo ②.

Per inserire il cassetto, seguire la procedura invers

AVVERTENZA!

Non sovraccaricare i cassetti: Carico massimo per ciascun cassetto: 35 kg

Illuminazione

La luce interna a LED si accende quando si apre lo sportello. Le prestazioni dell'illuminazione non dipendono da altre impostazioni degli elettrodomestici.

Suggerimenti per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta.
▶ Funzioni come Super Cool/Super Frz consumano più energia.
Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico.
Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico.
▶ Evitare l'ingresso di aria nelle confezioni di alimenti.
Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente.
▶ Scongelare gli alimenti surgelati nel comparto frigorifero.
Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti e i ripiani nelle posizioni di fabbrica e collocare gli alimenti il più possibile distanti tra loro senza ostruire l'uscita del condotto.

AVVERTENZA!

Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico

Pulizia

Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti.

Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane.

AVVERTENZA!

Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
Non toccare la superficie interna del comparto congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
Se la temperatura aumenta, controllare lo stato degli alimenti congelati.

▶ Tenere sempre pulita la guarnizione dello sportello.
▶ Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e deterger neutro.
1. Strofinare l'interno e l'esterno del frigorifero (compresi la guarnizione dello sportello, il cassetto incassato nello sportello, i ripiani di vetro, i comparti ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

▶ 2. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
3. In caso diversamenti di alimenti cremosi (ad es. panna o gelato fuso), rimuovere tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
▶ 4. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier
▶ Sciacquare e asciugare con un panno morbido.

▶ Non lavare i componenti dell'elettrodomestico in lavastoviglie.
Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Sbrinamento

Lo sbrinamento dei comparti frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

Sostituzione delle lampade a LED

AVVERTENZA!

La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato.

La lampada utilizza una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI.

Parametri delle lampade:

Comparto frigorifero: 12 V, max 23 W

Inutilizzo per lunghi periodi

Se l'elettrodomestico non viene utilizzato per un lungo periodo di tempo:

Estrarre gli alimenti.

Scollegare il cavo di alimentazione.

Pulire l'elettrodomestico come descritto in precedenza.

Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno.

AVVISO

Spegnere l'elettrodomestico solo se è strettamente necessario.

Spostamento dell'elettrodomestico

▶ Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.
Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e nel congelatore.
Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe danneggiarsi.

AVVERTENZA!

▶ Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello.

▶ Non collocare mai l'elettrodomestico orizzontalmente a terra.

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Prima di effettuare la manutenzione, spegnere l'elettrodomestico e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema	Causa possibile	Soluzione possibile
Il compressore non funziona.	La spina non è collegata alla presa di corrente.L'elettrodomestico sta effettuando il ciclo di sbrinamento	Collegare la spina alla presa di corrente.Ciò è normale per lo sbrinamento automatico
L'elettrodomestic o si aziona frequentemente o per un periodo di tempo troppo lungo.	La temperatura interna o esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.L'impostazione della temperatura del comparto congelatore è troppo bassa.La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.Non è garantita la circolazione dell'aria necessaria.	In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore.Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello.Non aprire lo sportello o il cassetto troppo spesso.Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore.Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.
L'interno del frigorifero è sporco e/o si sentono cattivi odori.	L'interno del frigorifero deve essere pulito.In frigorifero vengono conservati alimenti che producono un odore intenso	Pulire la parte interna del frigorifero.Avvolgere completamente gli alimenti.
La temperatura nell'elettrodomestico non è sufficientemente bassa.	La temperatura impostata è troppo alta.Sono stati collocati alimenti troppo caldi.Sono stati collocati troppi alimenti contemporaneamente.Gli alimenti sono troppo vicini tra loro.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	Reimpostare la temperatura.Gli alimenti devono essere sempre raffreddati prima di conservarli.Non conservare troppi alimenti.Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.
La temperatura nell'elettrodomestico è troppo bassa.	La temperatura impostata è troppo bassa.	Reimpostare la temperatura.
Formazione di umidità all'interno del comparto frigorifero.	Il clima è troppo caldo e troppo umido.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Contenitori per alimenti o liquidi rimasti aperti.	Aumentare la temperatura.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi.
Accumulo di umidità sulla superficie esterna del frigorifero o tra gli sportelli e il cassetto.	Il clima è troppo caldo e troppo umido.Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.	Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.Accertarsi che lo sportello o il cassetto sia chiuso bene.
Presenza di molto ghiaccio e brina nel comparto congelatore.	Gli alimenti non sono stati confezionati adeguatamente.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.	Confezionare sempre gli alimenti.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Pulire la guarnizione dello sportello o del cassetto oppure sostituirla.Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto.
I lati del mobile e la striscia dello sportello si riscaldano.	-	È normale.
L'elettrodomestic o emette suoni anomali.	L'elettrodomestico non è a livello.L'elettrodomestico urta qualche oggetto vicino.	Regolare i piedini per collocare l'elettrodomestico a livello.Rimuovere gli oggetti attorno all'elettrodomestico.
Si sente un lieve rumore, simile a quello dell'acqua che scorre.	-	È normale.
Viene emesso un allarme acustico.	Lo sportello del comparto frigorifero è aperto.	Chiudere lo sportello.
Viene emesso un lieve sibilo.	È in funzione il sistema anticondensa	Ciò evita la formazione di condensa ed è normale
Il display è acceso ma l'elettrodome-stico non refrigera.	È in modalità demo.	Verificare la modalità dell'elettrodomestico: se in modalità Demo, uscire dalla modalità. Uscita: tenere premuto il pulsante "D" e cliccare il pulsante "E" 5 volte.
L'illuminazione interna o il sistema di raffreddamento non funziona.	La spina non è collegata alla presa di corrente.Problema della fonte di alimentazione.La lampada a LED è fuori uso	Collegare la spina alla presa di corrente.Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.Chiamare l'assistenza per la sostituzione.

Per contattare l'assistenza tecnica, visitare il nostro sito Web:

https://corporate.haier-europe.com/en/

Nella sezione "sito web", scegliere la marca del proprio prodotto e il proprio paese.

Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica.

Interruzione della corrente

In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 5 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti:

Limitare al massimo l'apertura dello sportello o del cassetto.
In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico.
Se viene fornito un preavviso di interruzione della corrente di durata superiore a 5 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del comparto frigorifero.
Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti.
Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile).

Funzione di memoria durante un'interruzione di corrente

Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.

AVVERTENZA!

L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone.
Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente.
▶ Estrarre l'elettrodomestico dall'imballo.
▶ Togliere tutti i materiali di imballo.

Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

Spazio consigliato

Spazio consigliato quando lo sportello è aperto.

545 560 1070 835

545 560 1135 558

Sezione di ventilazione

Per ottenere una ventilazione sufficiente dell'elettrodomestico, per motivi di sicurezza attenersi alle indicazioni sulle sezioni di ventilazione.

≥100 mm 1850 mm ≥100 mm ≥100 mm

Allineamento dell'elettrodomestico

Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare leggermente il frigorifero all'indietro.
2. Regolare i piedini all'altezza desiderata. Accertarsi che la distanza dalla parete lato cerniera sia almeno 100 mm affinché lo sportello possa aprirsi correttamente.

1. max 45° 2.

1. La stabilità può essere verificata spingendo diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura degli sportelli.

AVVISO

Per gli elettrodomestici a libera installazione: questo elettrodomestico non è progettato per l'installazione a incasso

2 h

Tempo di attesa

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può penetrare nel sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere almeno 2 ore in modo che l'olio torni nella capsula.

Collegamento elettrico

Prima di ogni collegamento, effettuare i seguenti controlli:

La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
▶ La spina e la presa di corrente sono compatibili.
Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA!

Per evitare rischi, i cavi di alimentazione danneggiati devono essere sostituiti dall'assistenza clienti (v. scheda di garanzia).

Reversibilità dello sportello

Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso.

AVVERTENZA!

L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone.
▶ Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica
▶ Non inclinare l'elettrodomestico oltre 45° C per evitare danni al sistema di refrigerazione.

Fasi di montaggio

1. Procurarsi gli utensili necessari.
2. Rimuovere la vite e la copertura.
3. Togliere la copertura e il sensore.
4. Rimuovere la cerniera superiore e la vite con appositi utensili.
5. Sollevare con cautela lo sportello del frigorifero dalla cerniera centrale.
6. Rimuovere il cassetto superiore del congelatore.
7. Rimuovere la cerniera centrale.
8. Rimuovere il piccolo coperchio del pannello frontale da sinistra a destra.
9. Rimuovere le viti da sinistra a destra.
10. Rimuovere le aste incernierate dalla cerniera centrale.
11. Installare le aste incernierate sull'altro lato della cerniera centrale.
12. Avvitare la cerniera centrale sul lato sinistro dell'elettrodomestico. Fare attenzione ad invertire il perno della cerniera centrale, assicurandosi che il lato con la guarnizione sia rivolto verso l'alto
13. Fissare la cerniera centrale con un idoneo utensile.
14. Capovolgere la porta e togliere il pannello di copertura sinistro.
15. Togliere le due viti e i fermi di apertura e chiusura dello sportello.
16. Fissare i fermi di apertura e chiusura dello sportello nella posizione sinistra dello sportello
17. Fissare la copertura nella parte inferiore destra dello sportello.
18. Riposizionare il cassetto superiore del congelatore.
19. Sollevare con cautela lo sportello superiore sulla cerniera centrale. Assicurarsi che il perno si inserisca nel cilindro della cerniera dello sportello inferiore.
20. Fissare la cerniera superiore con la vite.
21. Fissare la copertura sulla cerniera superiore.
22. Fissare nuovamente la copertura sulla parte superiore destra dell'elettrodomestico.

Dopo la sostituzione dello sportello, verificare che le relative guarnizioni siano posizionate correttamente sull'alloggiamento e che tutte le viti siano ben serrate.

Parametri del prodotto secondo il regolamento (UE)2019/2016

Sulla base dei risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dalla modalità di utilizzo dell'elettrodomestico e dalla sua collocazione.

Marchio	Haier
Nome / identificativo del modello	HTR3518ENMWHTR3518ENMXHTR3518ENMWKHTR3518ENMXKHTR3518ENMTK
Categoria del modello	Frigorifero-congelatore
Classe di efficienza energetica	E
Consumo energetico annuo (kWh/anno)(1)	245
Volume totale (litri)	303
Volume frigorifero (litri)	196
Volume congelatore (litri)	107
Volume sezione chiller (litri)	/
Macchina automatica per il ghiaccio (litri)	/
Valutazione a stelle	4
Tipo di scongelamento	Scongelamento automatico
Capacità di congelamento (kg/24 h)	5
Valutazione climatica	SN-N-ST-T
Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW)	B(35)
Tempo di aumento della temperatura (h)	9
Tipo di elettrodomestico	A libera installazione

Parametri del prodotto secondo il regolamento (UE)2019/2016

Sulla base dei risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dalla modalità di utilizzo dell'elettrodomestico e dalla sua collocazione.

Marchio Haier
Nome / identificativo del modello	HTR3518DNMXHTR3518DNGBKHTR3518DNGWK
Categoria del modello Frigorifero-congelatore
Classe di efficienza energetica	D
Consumo energetico annuo (kWh/anno)(1)	195
Volume totale (litri) 303
Volume frigorifero (litri) 196
Volume congelatore (litri) 107
Volume sezione chiller (litri) /
Macchina automatica per il ghiaccio (litri) /
Valutazione a stelle 4
Tipo di scongelamento	Scongelamento automatico
Capacità di congelamento (kg/24 h) 5
Valutazione climatica SN-N-ST-T
Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW)	B(35)
Tempo di aumento della temperatura (h) 9
Tipo di elettrodomestico A libera installazione

Descrizioni:

• Si

(1) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico.
(2) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C

Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C

Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C

Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C

Dati tecnici supplementari

Tensione / Frequenza	220-240 V~ / 50 Hz
Corrente di ingresso (A)	1,5
Fusibile principale (A)	16
Refrigerante	R600a (46 g)
Dimensioni (A/L/P in mm)	545 / 622 / 1850

Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali.

In caso di problemi con l'elettrodomestico, consultare prima la sezione

SOLUZIONE DEI PROBLEMI.

Se non si riesce a trovare una soluzione, contattare

▶ il rivenditore locale o
▶ Io European Call Service-Center (vedere i numeri di telefono elencati di seguito) o
l'area Service & Support su www.haier.com dove è possibile chiedere assistenza
▶ e trovare risposte a domande frequenti.

Per contattare l'assistenza, procurarsi i dati seguenti.

Le informazioni si trovano sulla targhetta.

Modello

N. di serie

Controllare anche la scheda di garanzia fornita con il prodotto.

European Call Service-Center
Paese*	Numero di telefono	Costi
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509123
Haier Germany (DE)	0180 5 39 39 99	• 14 cent/min su linea fissa• max 42 cent/min su linea mobile
Haier Austria (AT)	0820 001 205	• 14,53 cent/min su linea fissa• max 20 cent/min su altre linee
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* Per altri paesi fare riferimento al sito www.haier.com
Haier Europe Trading S.r.l
Filiale Regno Unito
Westgate House, Westgate, Ealing
London, W5 1YY

* Durata della garanzia dell'elettrodomestico:

Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale.

* Periodo di disponibilità dei pezzi di ricambio per la riparazione dell'elettrodomestico: Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello.

Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno 10 anni dopo l'immissione sul mercato dell'ultima unità del modello.

* Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europe.eu/o effettuare una scansione del codice QR apposto sull'etichetta energetica fornita con l'elettrodomestico.

Haier

Pornire/oprire aparat
