Indicazioni di montaggio

ecolink / ecolink fast connect

Connettori ecolink

Fig. 1: Montaggio del connettore ecolink

▶ Collegare il connettore al dispositivo (A).
▶ Assicurarsi che la codifica sia posizionata correttamente.
Per i connettori M12, la freccia indica la posizione del pin di codifica (a).
▶ Serrare il dado a mano per garantire il grado di protezione specificato (B).
(Opzionale) Per un utilizzo in ambienti difficili con una maggiore resistenza a urti e vibrazioni:
▶ Utilizzare una chiave per dadi per serrare il dado di un passo oltre la posizione di blocco. Rispettare la coppia di serraggio massima (→ Scheda tecnica) della controparte.

Fig. 2: Smontaggio del connettore ecolink

▶ Premere il connettore contro il dispositivo e allentare contemporaneamente il dado (A).
▶ Separare il connettore dal dispositivo (B).

ecolink fast connect

ATTENZIONE

Utilizzare esclusivamente connettori con boccola filettata.

▷ L'impiego di connettori non idonei può causare danni ai collegamenti.

Fig. 3: Montaggio con ecolink Fast Connect

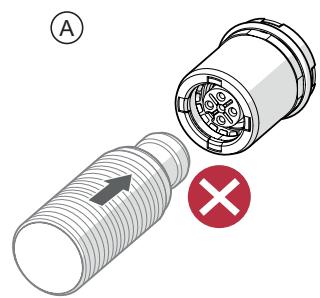

▶ Non utilizzare connettori non conformi (A).
▶ Spingere la boccola filettata del connettore all'interno del dispositivo (B).
▶ Superare la resistenza della molla fino a raggiungere la posizione finale (C).

Fig. 4: Smontaggio con ecolink Fast Connect

▶ Spingere il connettore verso il dispositivo e, contemporaneamente, allentare il dado (A).
▶ Scollegare il connettore dal dispositivo (B).
