MANUALE UTENTE ZG-PJ100 Vevor

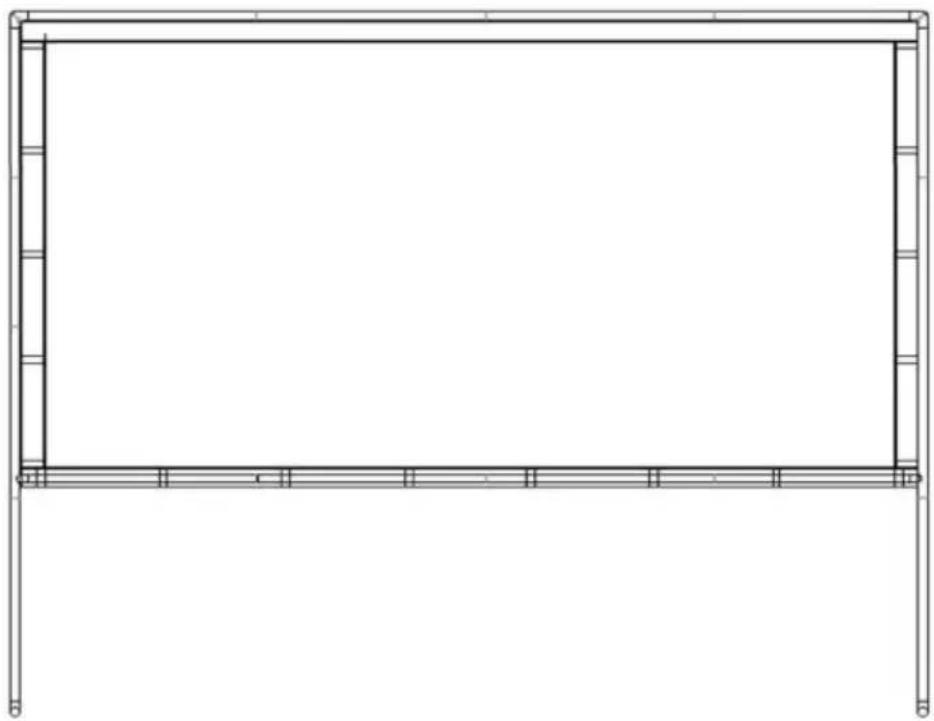

Schermo diproiezione

N. MODELLO: ZG-PJ100> ZG-PJ120

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci contattaci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

ÿ ATTENZIONE:

Si prega di leggere attentamente il presente manuale prima di utilizzare il prodotto. La mancata ciò potrebbe causare gravi lesioni. CONSERVARE QUESTO MANUALE

1. Lo schermo non può essere piegato. Non usare le dita o oggetto duri toccare la superficie dello schermo. Non schizzare latte, succo di frutta o altri prodotti chimici dosi sulla superficie dello schermo. Tenere lo schermo lontano da fonti di calore elevate oggetti soggetti a temperatura o fuoco.
2. Se lo schermo è sporco, lavarlo delicatamente con un panno pulito o un batuffolo d'Nootone. non utilizzare solventi organici per pulire la superficie dello schermo.
3. Quando si tira giù lo schermo, bisogna farlo lentamente verticalmente. Non tirare bruscamente. Smetti di tirare non appena il berdo è spento o quando lo schermo è inceppato. Invia lo schermo al servizio centro se l'inceppamento è permanente.
4. Dopo l'uso, ritrarre lo schermo nell'alloggiamento e e irare sporco. Se non lo si utilizza per un lungo periodo, rimuovere lo schermo dalla parete e imballarlo in una scatola.

SPECIFICHE TECNICHE

Modello	ZG-PJ100	ZGPJ120
Materiale principale	Acciaio	Acciaio
Dimensioni delloSchermo	100 pollici, 16:9	120 pollici, 16:9
ProdottoDimensioni (LxWxH)	2380*665*2050 millimetri	2832*665*2379 millimetri
ImballaggioDimensioni (LxPxA)	700*165*140 millimetri	860*165*155 millimetri
Peso netto (kg)	4	4.6
Peso lordo (kg)	4.6	5.3

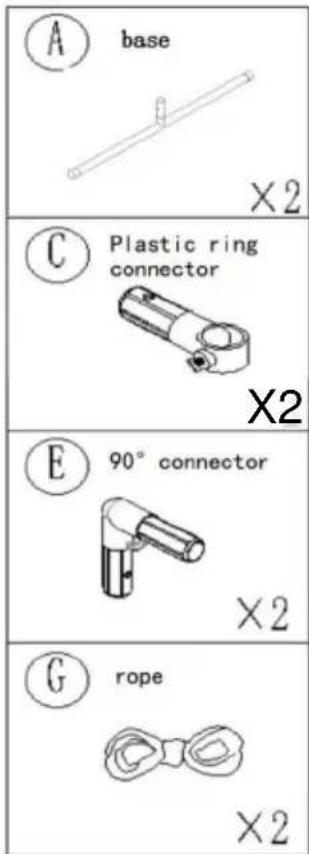

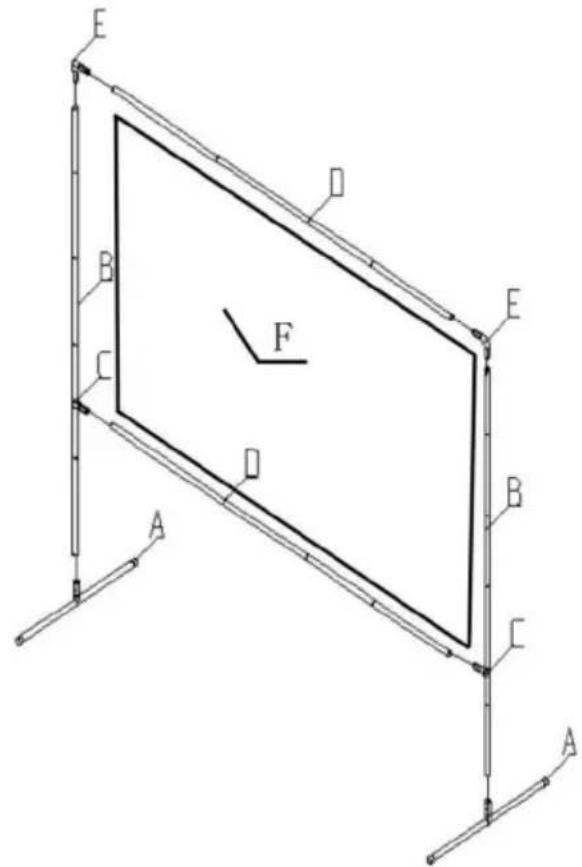

CONTENUTO DELLA CONFEZIONE

E B C F D A B C E A

Prendi la fascia accessoria e assembla due gruppi come mostrato nella figura.

PASSO 2

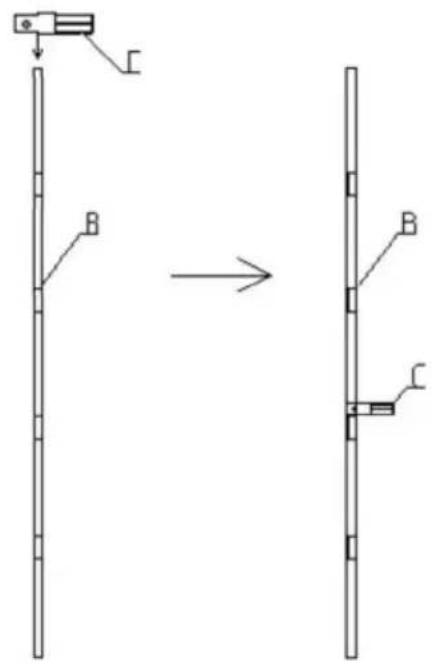

Collegare il raccordo C al tubo nel passo B e inserire il raccordo C nel tubo B. Ripetere quanto sopra.

X2

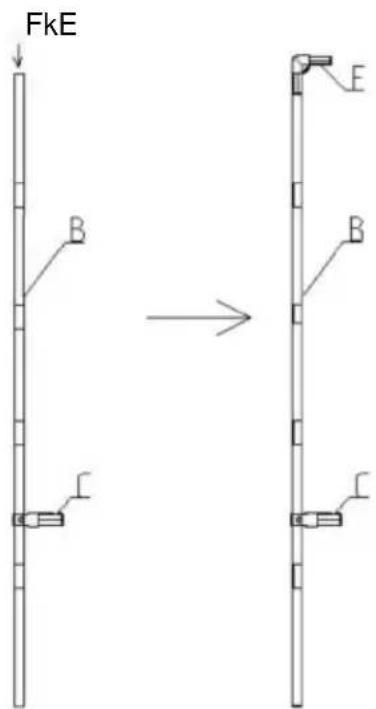

PASSO 3

FkE B E B C

Prendi l'accessorio e e montalo al punto 2, come mostrato nella figura. Ripetere quanto sopra.

X2

PASSO 4

/ X2

Prendiamo il raccordo D e lo montiamo come mostratiguera.

STEP5

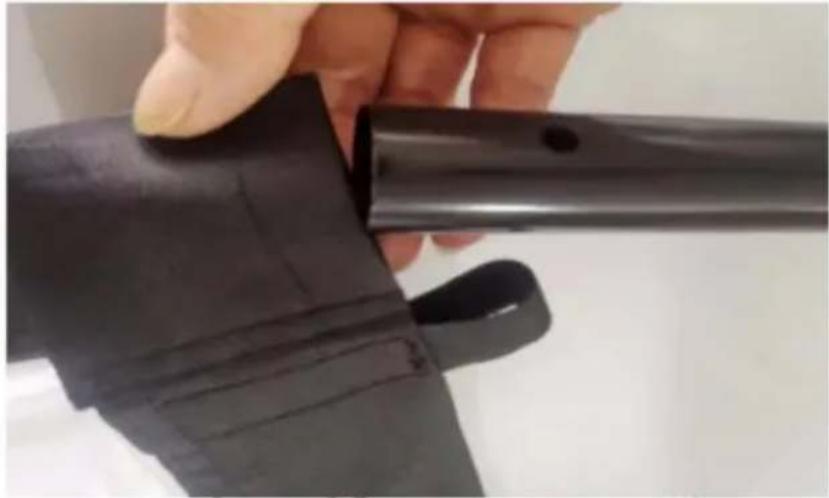

Prendi le due barre trasversali d dal passaggio 4 e infilale nel manica nera della tenda.

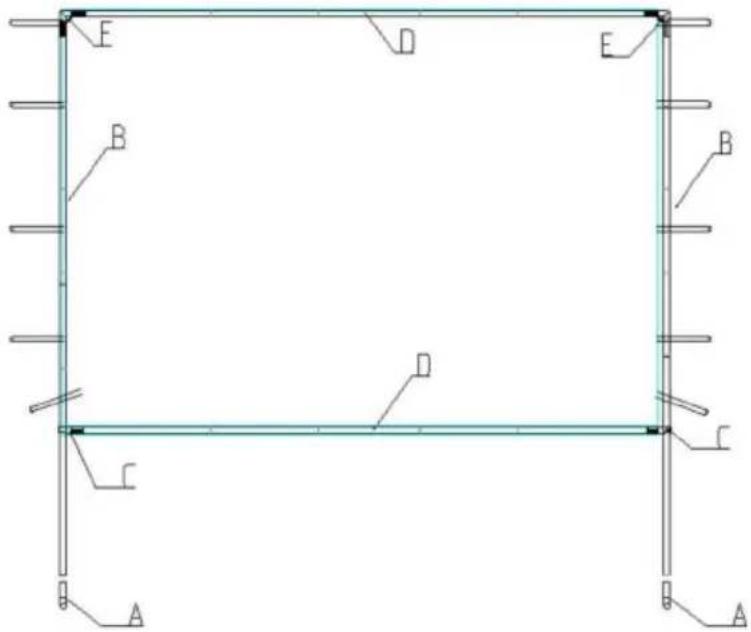

PASSO 6

D E B C D E B C

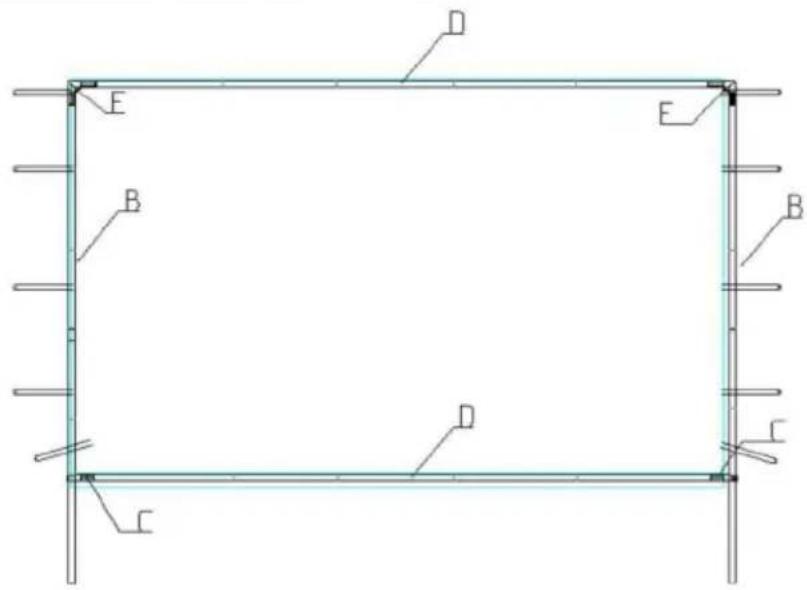

Collegare il tubo D con la tenda alla parte superiore in plastica [nel passaggio 3] e l'altro tubo D alla parte inferiore in plastica C nel passaggio 3, come mostrato nella figura.

PASSO 7

E D E B B D C A A

Prendi il raccordo A e montalo sul fondo del tubo B.

PASSAGGI

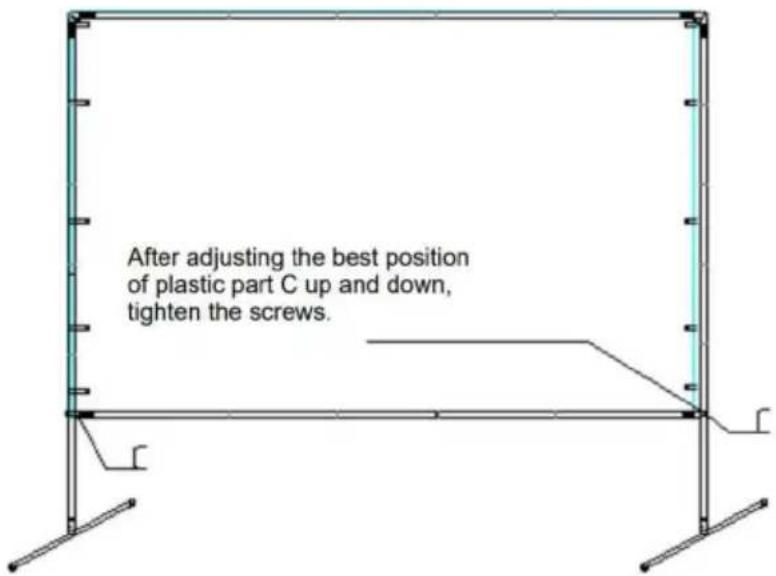

Incollare il gancio e l'anello sulla tenda in sequenza, regolare la posizione della parte in plastica C e stringere le viti sulla parte in plastica C per completare l'installazione dopo essersi assicurati che l'immagine della tenda sia nelle migliori condizioni.

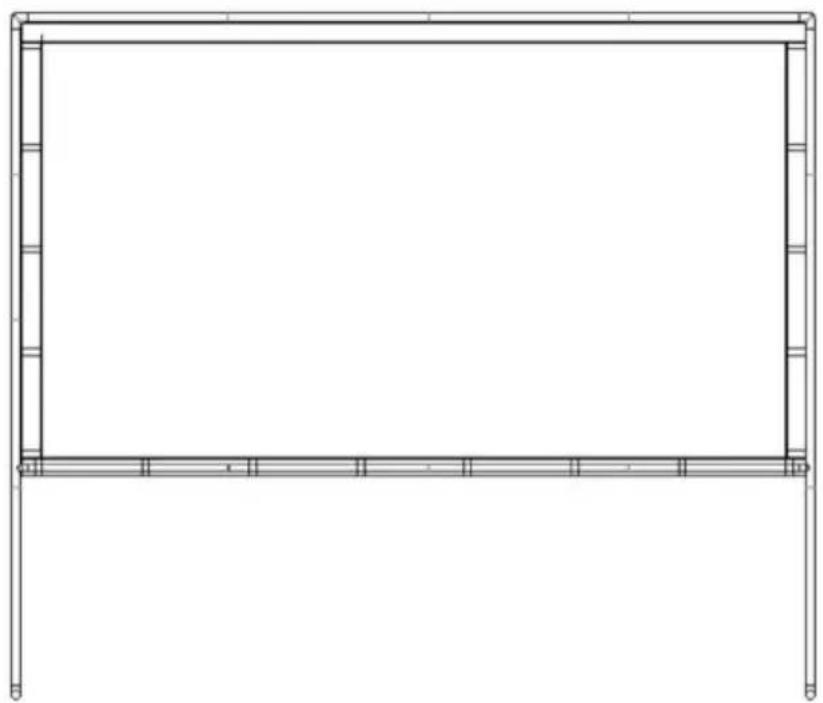

PASSO 9

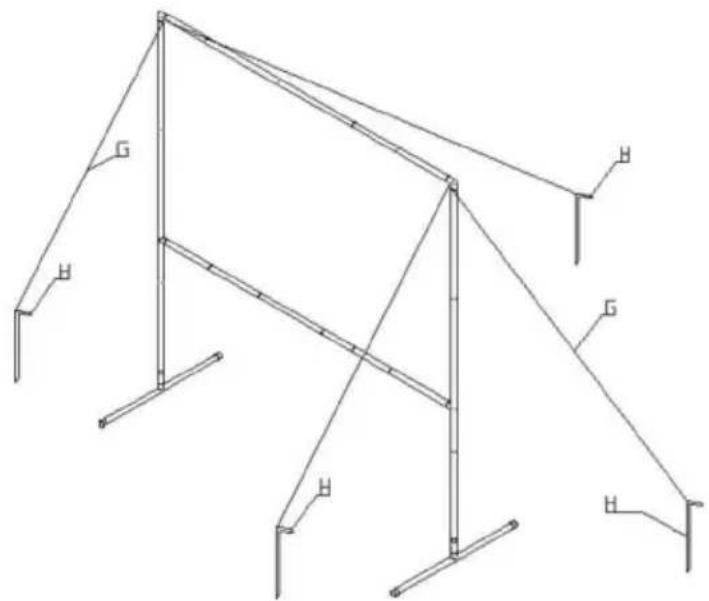

Suggerimenti: Se utilizzato all'esterno, è possibile utilizzare gli accessori G/H per stabilizzare il ripiano come mostrato in figura

COMPLETAMENTO
