MANUALE UTENTE GN-52L Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Dire Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la ra differenziata nell'Unione Europea. Questo vale per il pro tutti gli accessori contrassegnati da questo simbolo. I contrassegnati come tali non possono essere smaltiti normali rifiuti domestici, ma devono essere conferiti pres punto di raccolta per il riciclaggio di apparecchiature el ed elettroniche.

Avvertimento : Si prega di leggere attentamente questo manuale prim dell'uso

Contenuto

I. Parametri tecnici principali
II. Precauzioni
3. Precauzioni per l'uso
IV. Guasti comuni e risoluzione dei problemi
V. Non difetti
VI. Schema elettrico
VII. Servizio post-vendita

Prefazione

Cari utenti:

1. Benvenuti a provare la serie di vetrine per sushi FG prodotte dalla azienda. Progettate per luoghi come negozi di alimentari, gastronomia hotel, sono utilizzate principalmente per la refrigerazione e l'esposizione articoli. La temperatura di refrigerazione è compresa tra 2 e 8 °C.

2. Il prodotto è progettato scientificamente e correttamente nella struttu nel risparmio energetico ed elettrico, pulito e con una migliore conservazione della freschezza grazie al design della struttura a raffreddamento diretto, caratterizzato da raffreddamento rapido e temperatura uniforme all'interno. La teca in vetro è realizzata in lastra vetro di sicurezza piegata a caldo, strettamente sovrapposta, completamente trasparente. La lampada a LED è montata con un effe visivo estremamente buono, facile da riporre e trasportare. I prodotti da questa serie sono caratterizzati da un aspetto gradevole, praticità, desi adeguato, refrigerazione rapida, basso consumo energetico, bassa rumorosità, salubrità e temperatura uniforme.

3. Tutti i materiali, i componenti e le unità di refrigerazione dei prodProvengono da produttori di marchi famosi a livello internazionale, pergarantirne la qualità.

4. Il prodotto adotta schiuma poliuretanica integrale con tubo di rame raffreddamento diretto, sicura, a risparmio energetico, esteticamente gradevole, ampiamente applicata e che rende la temperatura della superficie del bancone più uniforme.

5. Questo prodotto ha un design umanizzato e migliora la funzione espositiva dei prodotti. È bello e dignitoso, tanto da svolgere un certo effetto decorativo in ogni occasione.

6. I componenti esecutivi del sistema di refrigerazione e i componenti controllo delle apparecchiature elettriche sono prodotti di marca estera, fine di garantire un funzionamento stabile e affidabile del prodotto. La

progettazione razionale del sistema migliora l'efficienza dello scambio termico. Pertanto, il raffreddamento all'interno dell'armadio è più rapido temperatura è più bassa, con conseguente maggiore efficienza energeti Per utilizzare al meglio il nostro prodotto e prolungarne la durata, leg attentamente il manuale d'uso prima dell'uso.

I. Parametri tecnici principali

Tipo	Magazzinaggio temperatura	voltaggio/frequenza	Totale d input energia	Refrigerante	Dimensioni(lunghezza×larghezza ×altezza m m
GN-42L	2~8°C	220-240 V/0Hz	200 W	R290	1160*42 5 *31
GN-52L			2 1 0W		1340*42 5 *31
GN-62L			2 2 0W		1510*42 5 *31
GN-72L			2 30 W		1 69 0*42 5 *

II. Precauzioni

1. È necessario utilizzare una presa di corrente tripolare monofase separata con la porta di terra della presa ( E ) correttamente collega terra. Nota: non utilizzare tubi dell'acqua corrente o del gas come ter di messa a terra. In caso contrario, in caso di problemi all'impianto e non ci sarà alcuna protezione di messa a terra, il che metterà a rep la sicurezza personale e della proprietà. Si ricorda che la nostra azie non si assume alcuna responsabilità per incidenti e perdite causati da danni elettrici dovuti al mancato rispetto di quanto sopra. requisiti menzionati durante il funzionamento e l'uso.

2. Non posizionare direttamente la linea elettrica sul passaggio. Dovreb essere presente una piastra di schermatura con una certa resistenza scanalatura con piastra di copertura per evitare danni causati da caric

pesanti e utensili affiliati.

1. Non riporre mai nel mobile alimenti volatili, corrosivi, radioattivi, infiammabili, esplosivi, velenosi o inquinanti.
2. Ricordarsi di staccare la corrente prima di pulire il prodotto o sost lampada. Non risciacquare l'apparecchio elettrico se è stato esposto a umidità, ammollo o altri incidenti.

Una volta che il prodotto presenta problemi al sistema elettrico e di refrigerazione, gli elettricisti non professionisti e il personale senza sufficiente tecnologia di refrigerazione e ricca esperienza non devono armeggiare, smontare e riparare casualmente il prodotto nel caso in c causi incidenti più gravi e persino pericoli, che porteranno a maggiori perdite.

3. Precauzioni per l'uso

1. Spingere e posizionare delicatamente durante il trasporto, con un'inclinazione non superiore a 45 gradi.
2. Il prodotto deve essere posizionato in un luogo ventilato, fresco e asciutto, lontano da fonti di calore e polvere. L'esposizione diretta alla solare deve essere evitata per evitare di compromettere l'effetto refrigerante e il pavimento deve essere piano e stabile. La distanza t perimetro del mobile e le pareti e altri oggetti non deve essere inferi 10 mm per garantire una buona irradiazione del condensatore. La vet deve essere posizionata in un'area specifica per evitare spostamenti da a forze esterne.
3. L'alimentazione elettrica corretta per il prodotto è 220-240 V / 50 la tensione non soddisfa i requisiti, installare un regolatore di potenza capacità corrispondente. Collegare e avviare solo dopo aver verificato tensione. Dopo 20 minuti di accensione, verificare che l'apparecchio funzioni normalmente e che l'effetto refrigerante sia notevole.
4. Prima di ogni utilizzo, la vetrina deve essere lasciata in funzione i certo periodo di tempo per verificare che il sistema di refrigerazione s condizioni normali. Dopo che la temperatura interna si è ridotta a un

normale, gli alimenti possono essere riposti nel vassoio di refrigerazioni per la refrigerazione.

1. Non mettere troppo cibo caldo nel superficie della vetrina in caso generazione istantanea di sovraccarico.
2. In caso di sospensione prolungata, pulire accuratamente l'interno e l'esterno del prodotto. Quindi, asciugarlo e riporlo in un luogo asciutto fresco e ventilato, controllando frequentemente per evitare la presenza topi. Al riavvio

Controllare attentamente le linee elettriche per verificare che non sianc state morsicate o danneggiate dai topi. Dopo un'accurata ispezione e verifica, l'apparecchiatura può essere riavviata.

1. I non professionisti non devono aprire e sostituire casualmente i componenti e gli elementi elettrici nei congelatori e nelle unità di refrigerazione.
2. Chiedere al personale di manutenzione professionale di sostituire la linea elettrica danneggiata per evitare pericoli.
3. Se non è possibile riparare il guasto da soli, si prega di chiedere personale specializzato di intervenire tempestivamente oppure di informare il nostro personale tecnico affinché ripari il guasto.
4. Per ottenere prestazioni di raffreddamento ottimali, mantenere circa terzo dello spazio sopra gli alimenti quando li si posiziona.

IV. Guasti comuni e risoluzione dei problemi

Se si ritiene che il prodotto presenti problemi, è sufficiente verificarne funzionamento e procedere alla risoluzione dei problemi come indicato modulo seguente. Se il problema persiste, contattare la nostra azienda l'ufficio vendite. I non professionisti non devono smontare e manutener modo casuale le strutture del prodotto, gli elementi elettrici e il sistem refrigerazione. Il controllo e la risoluzione dei problemi devono essere eseguiti da tecnici professionisti, altrimenti si verificheranno facilmente incidenti, con conseguenti perdite maggiori. Una volta accertata la presenza di tensione nel prodotto, interrompere immediatamente

l'alimentazione e rivolgersi a personale qualificato per il controllo e la riparazione.

Risoluzione dei problemi comuni

Difetti	Cause di guasto	Ambito di Esame	Risoluzione dei problemi
Il compressore non funziona	Spegnimento	Controlla entro multimetro	Accendi
	Spina allentata	Controllo	Inserire saldamente
	Presa del relè d avviamento allentata	Smontare il rivestimento pe il controllo	Inserire saldamente il perno
Temperatura elevata all'interno de vetrina	IL i prodotti più pregiati sono espos troppo all'interno della vetrina.	Controllo	Ridurre il cibo
	Temperatura ambiente troppo al	Prova di termometro	Cambia ambiente temperatura
Rumore troppo forte	La vetrina non è posizionata in mod stabile.	Controllo	Posizionato stabile
	Piedini per ruote ventilatori e compressori sciolto	Controllo	Fissare il appoggio viti

V. Non difetti

1. Quando il compressore è in funzione, la superficie sarà calda. Dur normale funzionamento del compressore, la temperatura superficiale sa elevata. Questo è un fenomeno normale. Non toccare con le mani.
2. Si forma condensa sulla superficie del vetro. Con temperature e un ambientali elevate, è facile che si formino gocce di rugiada sulla su esterna del vetro. Asciugare tempestivamente con un panno morbido e asciutto o attivare la funzione di disappannamento del filo riscaldante
3. La temperatura ambiente è inferiore alla temperatura di controllo de termoregolatore, quindi il compressore si rompe. Poiché la temperatura ambiente è inferiore alla temperatura di il regolatore di temperatura, q i dati raccolti dal sensore di temperatura non sono sufficienti per avvi compressore.

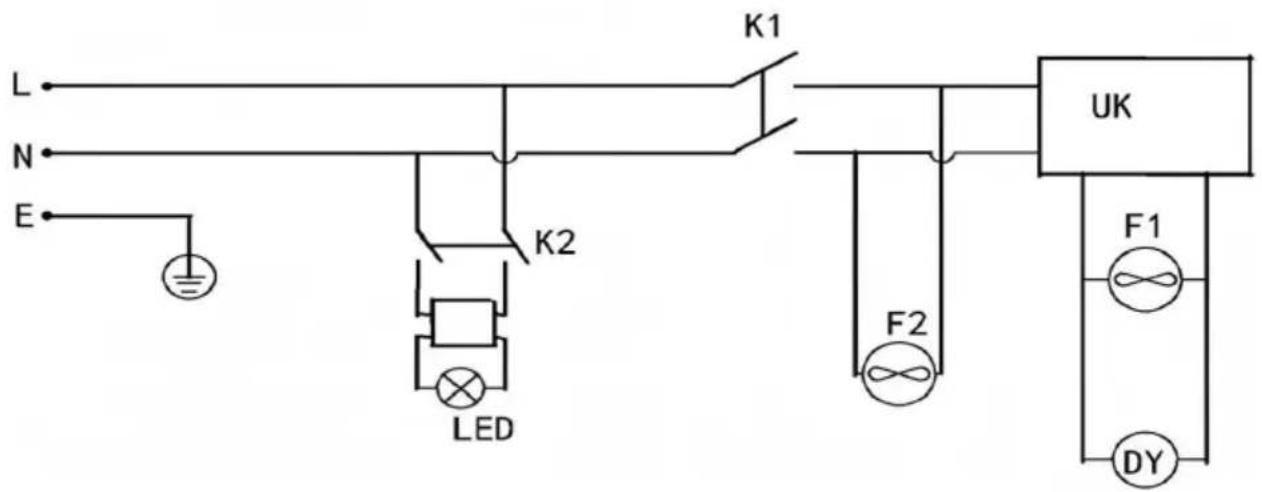

VI Schemi elettrici

VII. Istruzioni per l'uso dei pulsanti

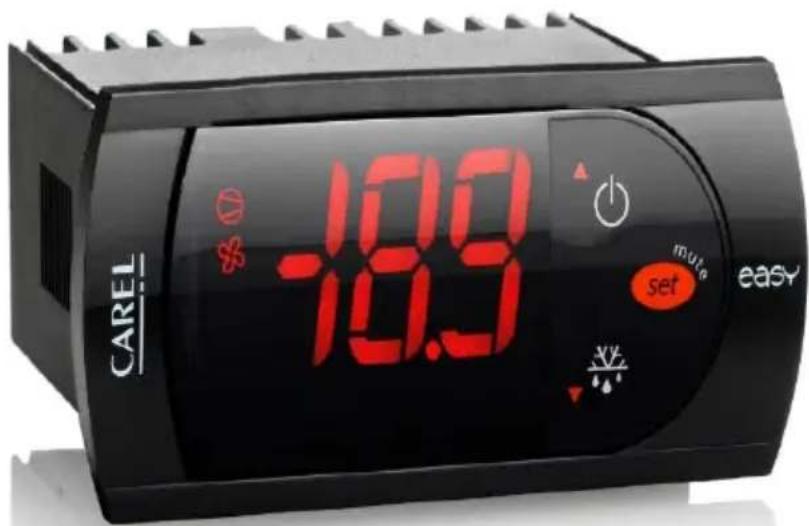

CAREL -18.9 set easy

1. Ritardo (ritardo): premere a lungo il pulsante Set per più di 3 sec per accedere al menu di impostazione dei parametri PS (inserire la password "22") e premere nuovamente il pulsante Set per accedere, (

trovare rd e premere Set per impostare l'intervallo di temperatura desiderato e premere a lungo il pulsante Set per uscire

1. Sblocco temperatura minima: premere il pulsante set per più di 3 secondi per entrare nel menu di impostazione parametri PS (inserire I password "22") e premere nuovamente il pulsante set per entrare, qui trovare r1 e premere il pulsante set per impostare la temperatura mir desiderata e tenere premuto il pulsante set per uscire

2. Sblocco temperatura massima: premere il pulsante set per più di 3 secondi per entrare nel menu di impostazione parametri PS (inserire I password "22") e premere nuovamente il pulsante set per entrare, qui trovare r2 e premere il pulsante set per impostare la temperatura ma desiderata e tenere premuto il pulsante set per uscire

3. Controllare il valore impostato modificato: dopo aver completato la f di sblocco della temperatura minima, è possibile impostare la temperat minima. Premere il pulsante di impostazione per 1 secondo per accec regolare la temperatura verso il basso fino al valore di sblocco della temperatura minima, premere il pulsante di impostazione e uscire. (In questa fase, l'intervallo di temperatura nell'armadio oscillerà verso l'alto verso il basso a causa della differenza di temperatura posteriore)

4. Sbrinamento manuale: premere a per consentire lo sbrinamento automa

lungo per 3 secondi il

VIII. Servizio post-vendita

A condizione che l'utente segua il manuale d'uso, il prodotto avrà una garanzia di un anno dalla data di consegna e la nostra azienda sarà responsabile della sostituzione e della riparazione dei componenti danneggiati a causa della scarsa qualità durante tale periodo (esclusi danni al vetro).

Verranno addebitate le tariffe appropriate dopo la riparazione dei prod danneggiati per i seguenti motivi:

1. Non seguire il manuale utente.
2. Utilizzare componenti non corrispondenti in modo casuale per la sostituzione.
3. Il valore di fluttuazione della tensione supera l'ambito consentito o fattori naturali.
