MANUALE UTENTE HR-014 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
PALO PER RINGHIERA VIA CAVO
MODELLO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/ HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014 HR-0 1 5 /HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/ HR-022/HR-023
| NO | Componenti | Immagine | QUANTITA | ||||
| Modello adatto | |||||||
| HR-001/HR-002 | HR005~HR012/HR-019/HR-0 21/HR-0 23/ | HR-00 3/HR- 004 | HR-013 ~HR-01 6/HR-018 /HR-0 20/HR-0 22/ | HR-017 | |||
| 1 | inviare | 4 | 1 | 4 | 1 | / | |
| / | / | / | / | 1 | |||
| 2 | Copertura quadrantata | 4 | 1 | / | / | / | |
| 3 | Copertura rettangolare | / | / | 4 | 1 | / | |
| 4 | bullone di anticoraggi o | 16 | 4 | 16 | 4 | 4 | |
| 5 | Staffa curva | 4 | 1 | 4 | 1 | / | |
| 6 | Staffa orizzontale | 4 | 1 | 4 | 1 | / | |
| 7 | chiave esagonale | 4 | 1 | 4 | 1 | 1 | |
| 8 | Chiave aperta | 4 | 1 | 4 | 1 | 1 | |
| 9 | Vite autopallettant e | 8 | 2 | 8 | 2 | 4 | |
| 10 | Cover di plastica | / | / | / | / | 1 | |
INSTALLAZIONE
Per pavimenti in cemento o legno
| Passaggio 1.Segnare punti di foratura nell | Passaggio 2.utilizzato un trapano a | Passaggio 3.Martellare la vite |
| posizioni di installazione appropriate. | percussione per realizzare un foro d ø 12 nei punti contrassegnati. | ancoraggio nel foro praticato. |
| Passaggio 4. Stringer le viti | Passaggio 5.Chiudere il copercchio e completare il fissaggio del montante. | |
Nota: assicurarsi che la colonna sia in posizione verticale quando s fissa la piastra inferiore del montante.
Montaggio con corrimano (orizzontale)

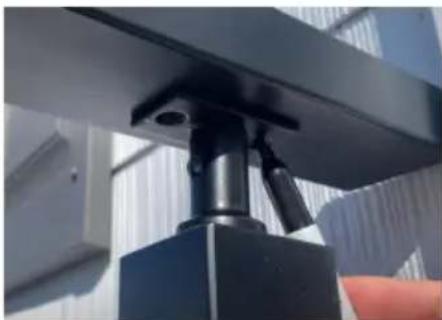

Passaggio 1: staffa fissa

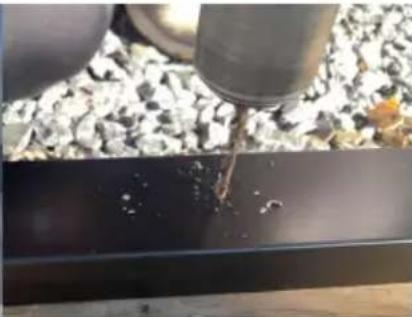

Passo 2: Determinare la posizione di installmente del corrimano, quin segnare la posizione molto il corrimano e i fori della staffa e praticare con un trapano da 0.5,5 - 0 5,6 mm.

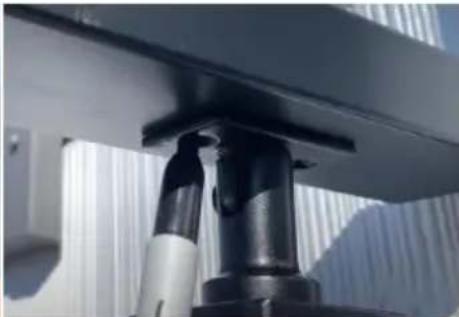

Passaggio 3: utilizzato le viti autofilettanti nell'accessorio per fissare il corrimano al supporto.

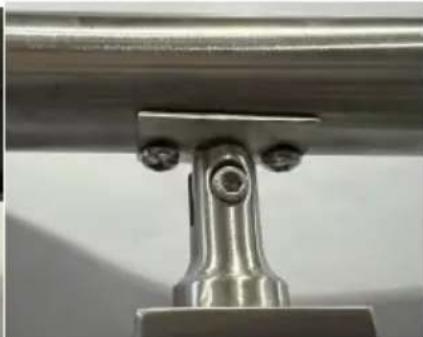

É adattoanche per l'installazione di corrimano e staffe ad arco.
Montaggio con corrimano (gradiente)
Passaggio 1: staffa fissa

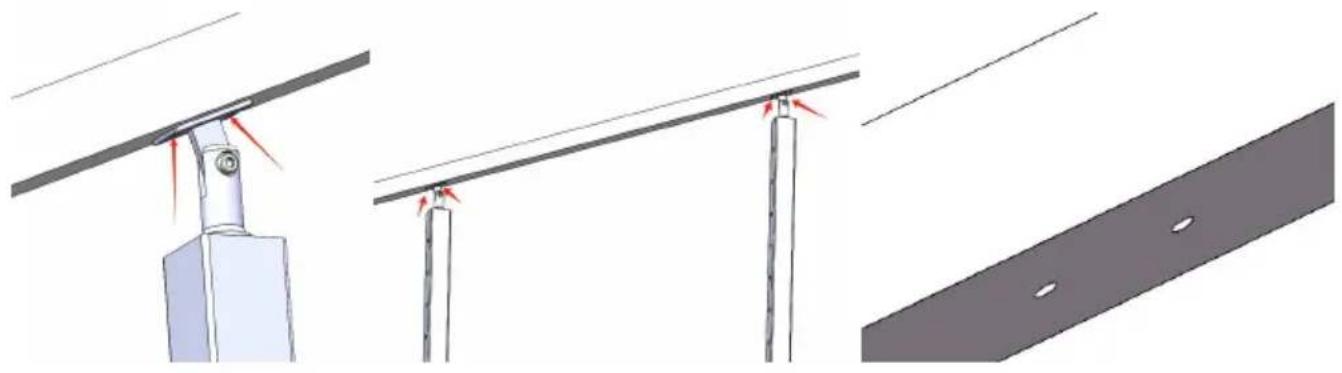

Passaggio 2: regolare l'angolo della staffa per adattarla alla parte infe del corrimano. Determinare la posizione di installatione del corrimano, quando contrassegnare la posizione molto il corrimano e i fori della sta praticare i fori con un trapano da 5,5- 5,6 mm.
Note: il corrimano e la staffa possono essere prefissati con l'aiutistumenti di serraggio, in modo che più+punti di installazione dellstaffa possano essere contrassegnati e posizionati
contemporamente.
Passaggio 3: rimuovere la staffa dal montante, quando utilizzare le viti autofilettanti nelle'accessorio per fissare la staffa al corrimano. Fissare nuovamente il montante e la staffa.
| È adattoanche per l'installazione corrimano e staffe ad arco. | Per ilmodello HR-017 |
Installare con fune metallica e raccordi
Per la manica protettiva della ruota di livello
Per tensionatore a perno Montaggio orizzontale e angolare
Per tenditore a tenditore e terminale fisso
