MANUALE UTENTE DT806 Vevor

Supporto tecnico e certificato di garanzia elettronica

Importante: conservare queste istruzioni per riferimento futuro

Dimensioni del rimorchio	Grande
Massimo. Lunghezza de corpo	31 pollici (80 cr
Massimo. Altezza delle spalle	18 pollici ( 46
Massimo. Peso	66 libbre (30 chilogrammi)

SAFETY INSTRUCTIONS

ATTENZIONE

Leggere le istruzioni prima di mettersi alla guida. Il mancato rispo delle istruzioni e delle avvertenze contenute nel presente manuale potrebbe provocare lesioni gravi o mortali.

• Consulta un veterinario per assicurarti che sia sicuro trasportare il animale domestico in un rimorchio.
• Assicurarsi che l'animale non possa entrare in contatto con i raggi ruote.
• Controllare frequentemente il comfort e la sicurezza dell'animale,

soprattutto durante la stagione calda o fredda.

- Non lasciare mai l'animale incustodito e TENERE SEMPRE CHE IL RIMORCHIO/ PASSEGGINO NON SI INCLINI ALL'INDIETRO QUANDO IL CANE ENTRA O LASCIA DAL RIMORCHIO.

- NON utilizzare con un carico totale superiore a 66 libbre. (30 kg).

- Non utilizzare mai il rimorchio per animali domestici per trasportare bambini o merci.

- NON apportare alcuna modifica al prodotto. Eventuali pacchi posizionati sul rimorchio potrebbero renderlo instabile.

- NON gonfiare eccessivamente i pneumatici. Il mancato rispetto della pressione nominale sul fianco dello pneumatico può provocare l'esplosione dello pneumatico e possibili lesioni.

- Prima di ogni utilizzo, assicurarsi che il rimorchio non interferisca ci frenata, la pedalata o lo sterzo della bicicletta.

- Rispettare sempre le normative locali quando si utilizza il rimorchio strade pubbliche.

- Non andare mai in bicicletta di notte senza un'illuminazione adeguati Rispettare tutti i requisiti legali locali per l'illuminazione.

- Quando usi il tuo rimorchio, stai trainando un peso extra e un vei più grande. È necessario concedere più tempo per frenare, rallenta fermarsi e partire e lasciare più spazio per svolte e passaggi. Sperimenta con il rimorchio carico in un'area non congestionata fini non acquisisci familiarità con il modo in cui la tua bicicletta gestis traino di un rimorchio.

- Evitare sassi, cordoli, frenate brusche e sterzate improvvise. Evitare superare gli ostacoli con una ruota poiché ciò potrebbe causare il ribaltamento del rimorchio.

- Viaggiare sempre con le porte anteriore e posteriore completamente chiuse per proteggere l'animale dai detriti volanti ed evitare che sa dal rimorchio

- Il conducente della bicicletta deve avere almeno 16 anni.

- Limiti di velocità consigliati: - 10 mph (16 km/h) su strade lisce e - 5 mph (8 km/h) in curva o su strade sconnesse.

- Il peso del rimorchio deve essere distribuito correttamente per una

movimentazione sicura. Il peso sul connettore dell'attacco deve essere compreso tra 30 N ( ≈ 6,6 lbs. o 3 kg) e 80 N (≈ 17,6 lbs. o misurarlo, carica il rimorchio e posizionalo accanto alla bilancia pesapersone. Sali sulla bilancia e prendi nota del tuo peso. Stande sulla bilancia, sollevare l'estremità della barra di traino di un piede (circa 25 cm) da terra. Se il peso è troppo basso, la ruota posterella della bicicletta potrebbe perdere trazione. Se è troppo alto, l'attacco potrebbe essere sovraccaricato.

Non sovraccaricare mai il rimorchio e non viaggiare mai con un carico barra di traino che non rientra nell'intervallo specificato compreso tra (17,6 libbre. (3 - 8 kg). Distribuire sempre il carico in modo uniforme caso contrario, potrebbero verificarsi incidenti con lesioni gravi o morta Suggerimento : assicurati che il tuo cane sia posizionato con il barico il più vicino possibile all'asse della ruota. Questo è il modo migliore pedalare con una distribuzione ottimale del peso.

MODEL AND PARAMETERS

Modello	DT806
Tipo	Trainare
Massimo. Carico	66 libbre
Dimensione	30 * 21 * 20,8 pollici
Ruote	Acciaio, 16 x 1,75 pollici
Materiale	Acciaio, tessuto Oxford 600D
Colore	Arancione & Grigio

CONTENTS

2 x catarifrangenti anteriori ( biar	2 x catarifrangenti posteriori ( rossi )
1 chiave da 19 mm + 1 manuale utente

How to Assemble

16. Apertura del telaio principale

Estrarre il telaio principale del rimorchio e tutti gli altri componenti dal cartone.

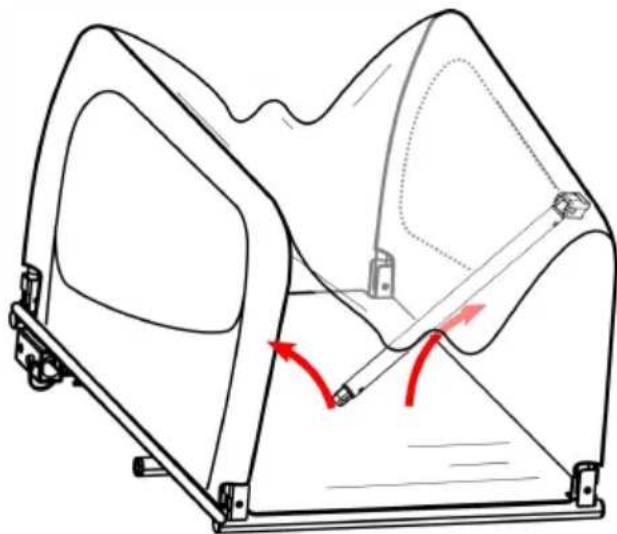

Rimuovere i cappucci protettivi neri sui 4 angoli. Sollevare entrambi i pannelli laterali in posizione verticale ( Figura 1

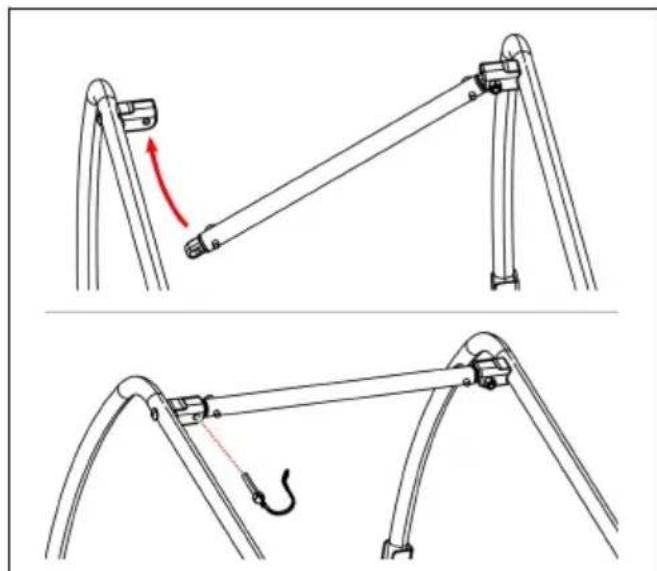

Fissare la traversa alla parte superiore del telaio principale. Se bloccare la barra trasversale utilizzando il perno di sicurezza al bullone (Figura 2). Assicurarsi che i perni di sicurezza correttamente bloccati in posizione come mostrato (Figura 3)

17. Montaggio delle ruote

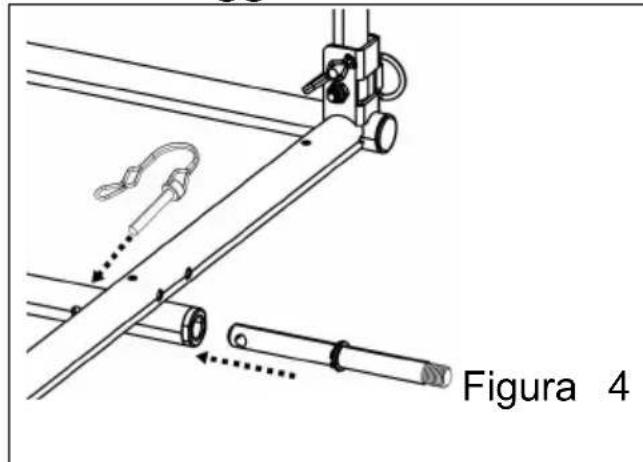

Figura 4

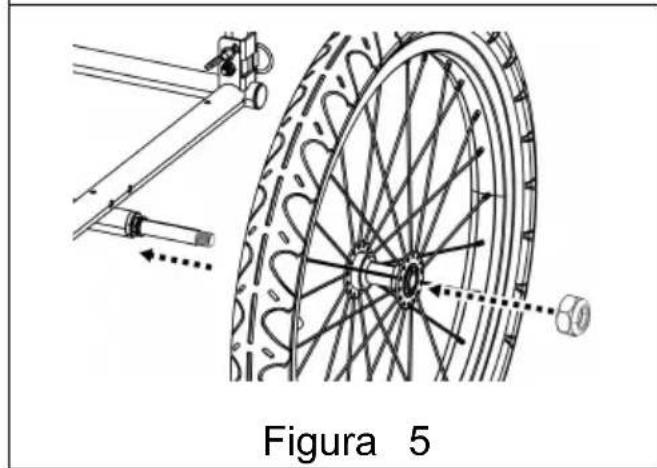

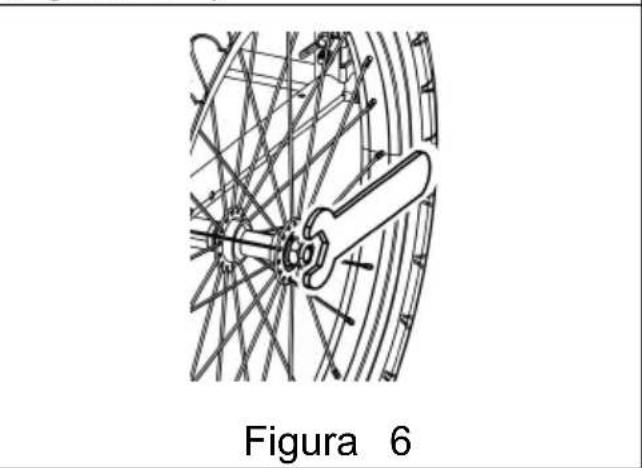

Inserire l'asse della ruota nel ricevitore dell'asse sotto il telai del rimorchio e bloccare il per di sicurezza (Figura 4). Posizionare la ruota e il dado sull'asse (Figura 5). Fissare dado con una chiave da 19 n Figura 6).

18. Attaccare la bandiera

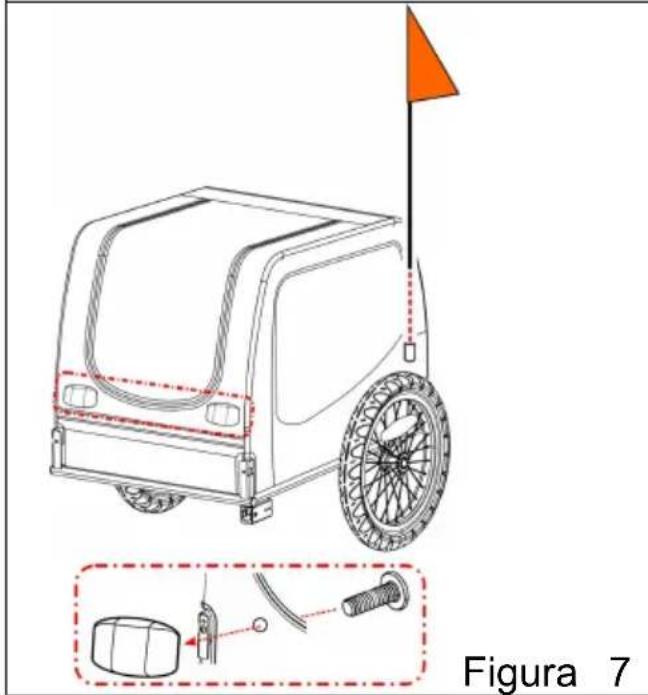

Inserire l'asta della bandiera nella tasca dell'asta della bandiera nell'angolo posteriore sinistro del pannello laterale (Figura 7, F Inserire le viti nei fori sul coperchio per fissare i catarifranger (bianchi) e posteriori (rossi).

19. Installazione della barra di traino

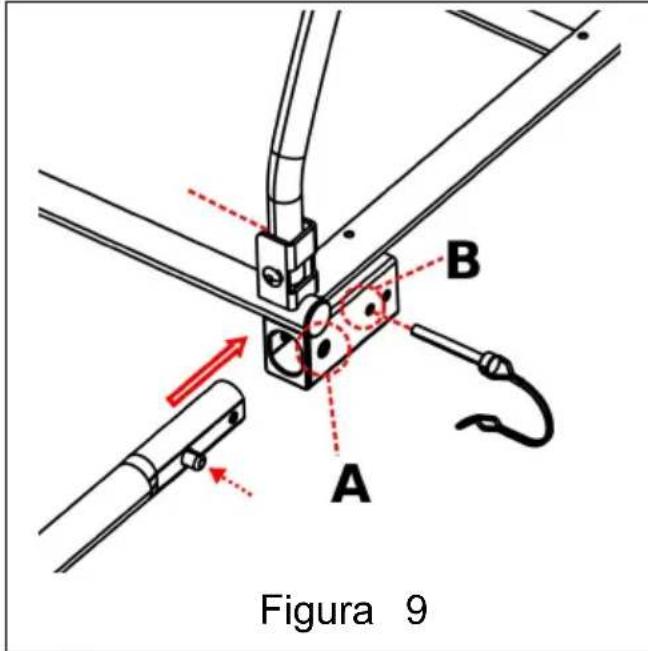

Figura 9 A B

Premendo il pulsante a molla, scorrere la barra di traino nel relativo alloggiamento finché il pulsante a molla non fuoriesce dal foro A. Inserire il perno d sicurezza dal foro B attraverso l'altro lato. Assicurarsi che il p di sicurezza sia bloccato correttamente in posizione (Figura 9).

20. Collegamento del rimorchio alla bicicletta

a sgancio rapido : rimuovere lo sgancio rapido dal lato sinis dell'asse posteriore della bicicletta. Installare l'attacco tra lo sga rapido e il telaio. Stringere lo sgancio rapido seguendo il mar produttore della bicicletta. Il gancio può rimanere sulla bicicletta quando il rimorchio viene rimosso (Figura 10).

Il dado di regolazione della tensione deve impegnarsi nella filettatura per almeno cinque gi completi per garantire una forz di bloccaggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado di regolazio della tensione può provocare incidenti con lesioni gravi o mortali. Se il perno a sgancio rapido è troppo corto, deve essere sostituito. Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

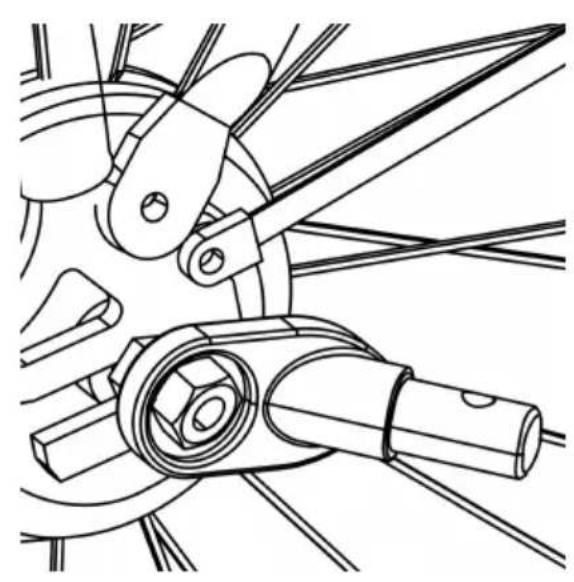

1. Asse con dadi: svitare il dado con rondella dal lato sinist posteriore della bicicletta. Installare l'attacco sull'asse e riavvitan dado con la rondella (Figura 11).

Il dado dell'asse deve impegna nella filettatura per almeno cine giri completi per garantire una forza di serraggio adeguata pe trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado può provoca incidenti con lesioni gravi o mortali. Se l'asse è troppo con l'attacco universale non può essere utilizzato! Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Perno passante: l'attacco universale non è adatto a bicicle perno passante. Si prega di consultare il rivenditore per una soluzione.

Collegare l'accoppiatore sulla barra di traino e fissare il p di sicurezza (Figura 12). U volta fissata la barra di traino, avvolgere la cintura di sicurezz attorno al telaio della bicicletta agganciarla all'anello a D sulla barra di traino.

Before You Ride

Controllare prima di ogni utilizzo:

1. Le ruote sono adeguatamente fissate al rimorchio

2. Gli pneumatici vengono gonfiati alla pressione consigliata sulla pa laterale dello pneumatico

3. La barra di traino è fissata correttamente al rimorchio

4. L'attacco è adeguatamente fissato alla bicicletta

5. Tutti i perni di sicurezza sono bloccati saldamente in posizione.

6. La cinghia di sicurezza sulla barra di traino è installata correttam

7. Il peso della barra di traino sull'attacco è superiore a 6,6 libbre. ma non supera i 17,6 libbre. (8 kg) con rimorchio a pieno carico

8. Assicurarsi che la bicicletta sia in buone condizioni di funzioname in particolare freni e pneumatici (fare riferimento alle istruzioni del produttore della bicicletta)

9. La bandiera di sicurezza è a posto

10. Tieni sempre il tuo cane/animale domestico al guinzaglio nel rimorchio.

MAINTENANCE

Stoccaggio: per una maggiore durata del prodotto, conservare il rimor al chiuso. Il rimorchio non deve essere conservato a temperature infer -23 °C (-10 °F) o superiori a 65 °C (150 °F).

Cura del tessuto: lavare a mano le parti in tessuto con acqua tiepic sapone neutro. NON utilizzare candeggina o solventi. Asciugare e conservare al riparo dalla luce solare diretta in un'area asciutta e ber ventilata. Pulisci le finestre con un panno umido e morbido
