GD-5 - Strumento di serraggio manuale Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Attrezzo di serraggio manuale
Marca	Vevor
Modello	GD-5
Materiale del nastro	Acciaio inossidabile
Lunghezza del nastro	30 m (100 piedi)
Larghezza del nastro	19 mm (3/4 pollici)
Numero di anelli inclusi	100 pezzi
Contenuto del kit	1 tenditore, 1 nastro in acciaio inossidabile, 100 anelli metallici
Funzione principale	Stringere e sigillare cinghie in acciaio inossidabile
Maniglia di tensione	Sì, per regolare la tensione
Maniglia di taglio	Sì, integrata per tagliare il nastro
Area di lavoro	Pulita, ben illuminata, senza distrazioni
Sicurezza personale	Indossare dispositivi di protezione individuale
Precauzioni d'uso	Non utilizzare sotto l'effetto di droghe o alcol
Manutenzione	Evitare esposizione prolungata al sole
Riparabiltà	Pezzi di ricambio disponibili su richiesta
Utilizzo	Per reggere colli, pallet, ecc.
Paese di origine	Cina

Domande frequenti - GD-5 Vevor

Come installare il nastro in acciaio inossidabile sull'anello?

Tagliare il nastro alla lunghezza desiderata (circonferenza + 15-20 cm). Posizionare l'anello a 5 cm dal bordo, ripiegare l'estremità sotto l'anello, quindi avvolgere il nastro attorno all'oggetto e far passare l'estremità libera nell'anello.

Come tendere il nastro con il tenditore GD-5?

Inserire il nastro nella fessura di guida del tenditore. Azionare la maniglia di tensione su e giù fino a ottenere il livello di tensione desiderato. Utilizzare quindi l'attrezzo a pinza per piegare il nastro da un lato dell'anello.

Come tagliare il nastro dopo la tensione?

Utilizzare la maniglia di taglio integrata nel tenditore. Azionarla per tagliare il nastro in acciaio inossidabile. Fare attenzione a non ferirsi sui bordi taglienti.

Quali dispositivi di sicurezza devo indossare?

Indossare sempre guanti di protezione, occhiali di sicurezza e abiti aderenti. Evitare gioielli o indumenti larghi che potrebbero impigliarsi nelle parti mobili.

Posso usare questo attrezzo per sollevare carichi?

No, questo attrezzo è progettato solo per la reggiatura e il serraggio di colli. Non utilizzarlo mai come dispositivo di sollevamento o trazione.

Come mantenere il tenditore GD-5?

Pulire l'attrezzo dopo ogni utilizzo. Evitare esposizione prolungata al sole per prevenire l'invecchiamento delle parti. Conservare in luogo asciutto.

Quali sono le dimensioni del nastro fornito?

Il nastro in acciaio inossidabile misura 30 metri di lunghezza e 19 mm (3/4 pollici) di larghezza. Gli anelli metallici sono adatti a questa larghezza.

Posso usare altri tipi di cinghia con questo tenditore?

Il modello GD-5 è appositamente progettato per il nastro in acciaio inossidabile. Per altri materiali (PP, PET, corda), fare riferimento ai modelli PP13, P19 o XW19 della stessa gamma.

Come fissare l'anello dopo aver teso?

Usare un martello per piegare l'estremità del nastro tra le due alette dell'anello, quindi ripiegare le alette sul nastro con l'attrezzo di sigillatura o una pinza.

Dove trovare pezzi di ricambio?

Contattare il supporto tecnico Vevor tramite il sito www.vevor.com/support. I pezzi di ricambio sono disponibili su richiesta.

MANUALE UTENTE GD-5 Vevor

Supporto tecnico e Certificato di garanzia

elettronica

Strumento di reggiatura manuale

MODELLO: PP13-1, PP13-2, P19, XW19, GD-5

VEVOR®

STRUMENTI RESISTENTI, METÀ PREZZO

Supporto tecnico e Certificato di garanzia elettronica: www.vevor.com/support

Continuiamo ad impegnarci per fornirti utensili a prezzo competitivo. "Salva Metà", "Metà prezzo" o altre espressioni simili utilizzate da noi rappresentano solo una

stima del risparmio che potresti ottenere acquistando certi utensili con noi rispetto ai

marchi principali e non significa necessariamente che coprano tutte le categorie di strumenti offerti. Ti invitiamo gentilmente a verificare attentamente quando effettui un acquisto con noi se stai

effettivamente risparmiando metà rispetto ai marchi di livello massimo.

VEVOR®

STRUMENTI RESISTENTI, METÀ PREZZO

Strumento di reggiatura manuale

PP13-1, PP13-2, P19

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Contattaci gratuitamente:

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

Queste sono le istruzioni originali. Leggi attentamente tutto il manuale di istruzioni

prima di utilizzare il prodotto. VEVOR si riserva il diritto di interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto a quello

del prodotto che hai ricevuto. Ti preghiamo di perdonarci se non ti informeremo in anticipo in caso di aggiornamenti tecnologici o software

sul nostro prodotto.

Grazie mille per aver scelto questo manuale per lo strumento di reggiatura. Per favore, leggi tutte le istruzioni prima di usarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili. I prodotti mostrati in questo catalogo possono differire nel colore dall'articolo attuale.

ISTRUZIONI

AREA DI LAVORO

1. Operare in un ambiente di lavoro sicuro. Mantieni l'area di lavoro pulita, ben illuminata e libera da distrazioni.

SICUREZZA PERSONALE

ATTENZIONE! Indossare sempre dispositivi di protezione individuale.

PRECAUZIONI PERSONALI

Controllare lo strumento, i movimenti personali e l'ambiente di lavoro per evitare lesioni personali o danni all'attrezzo.

1. Non utilizzare alcun attrezzo quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
2. Evitare indumenti e gioielli logoranti che potrebbero impigliarsi nelle parti in movimento dell'utensile. Tenere i capelli lunghi coperti o legati.

PRECAUZIONI SPECIFICHE DI SICUREZZA

1. Utilizzare l'attrezzo corretto per il lavoro. Questo attrezzo è stato progettato per una funzione specifica. Non modificare o alterare questo attrezzo né utilizzarlo per uno scopo non previsto.
2. Tenere le parti del corpo lontane dalle aree di pizzicamento durante l'uso.
3. I bambini non possono utilizzare questo prodotto se non accompagnati da un adulto.
4. Familiarizzare con l'attrezzo e tenere le dita lontane dalle aree che potrebbero pizzicare o tagliare.
5. Non usare mai la cinghia come mezzo per tirare o sollevare carichi. La mancata osservanza di queste avvertenze può provocare lesioni personali gravi.

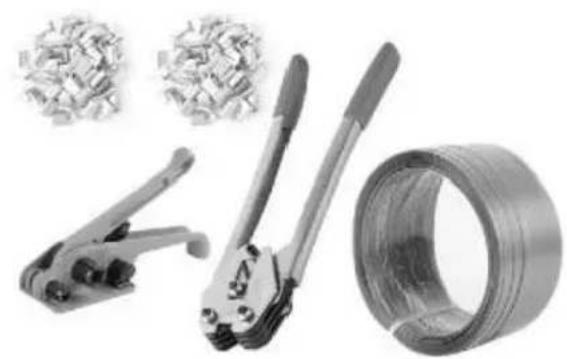

PP13-1:

1. Tenditore per reggette × 1 pz.
2. Strumento sigillante per reggette × 1 pz.
3. Reggia in plastica PP 330 piedi (100 m) di lunghezza × 1/2 pollice (12,7 mm) di larghezza × 1 pz.
4. Sigilli metallici × 100 pz.

PP13-2:

1. Reggiatura Tenditore ×1PZ
2. Reggiatura Sigillante Strumento × 1 PZ
3. Reggia in plastica PP 33 00 piedi (1000 m) di lunghezza × 1/2 pol (12,7 mm) di larghezza ×1PZ
4. Sigilli metallici ×1000PZ

Pagina 19:

1. Reggiatura Tenditore ×1 PZ 2. Sigillante per reggette Strumento × 1 PZ
2. Reggia in PET 1000 piedi (300 m) di lunghezza × 5/8 pollici (15,8 di larghezza × 1 pezzo 4. Sigilli metallici ×300PZ

XW19:

1. Reggiatura Tenditore ×1PZ 2.Tessuto Cavo Reggiatura 330 piedi (100 m) lunghezza × 3/4 pollici (19 mm) larghezza × 1 3.Metallo Fibbie ×100PZ

GD-5:

1. Reggiatura Tenditore ×1
2. Inossidabile acciaio nastro 100 piedi (30 m) lunghezza × 3/4 pollici (19 mm) larghezza × 1 3. Inossidabile acciaio chiusura×100PZ

PP13-1\PP13-2\P19 istruzioni

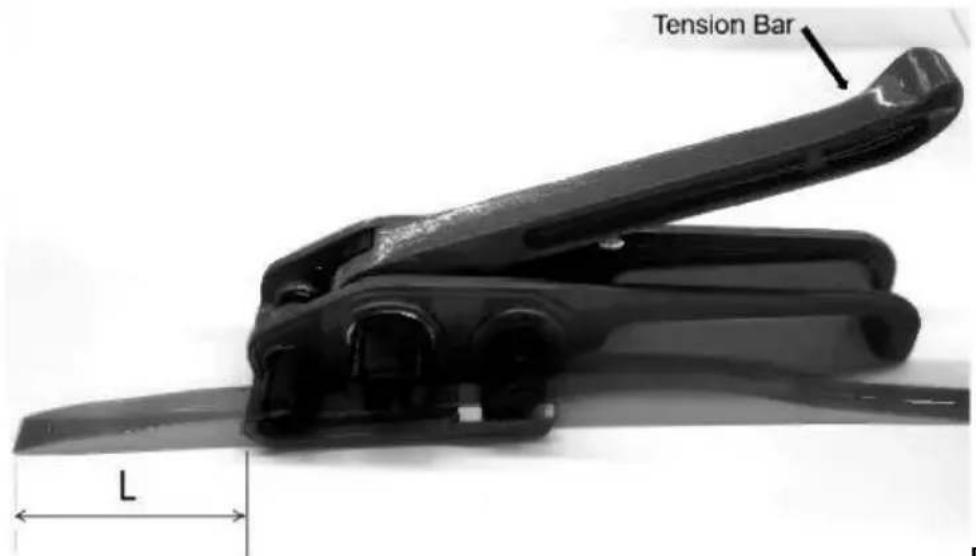

1. Reggiatura tenditore vedi FIG.1, premere la barra di tensione e le cinghie di carico, L≥3 pollici (8 cm).

FIGURA2 FIGURA3

1. Inserire le strisce di reggetta imballate nella vaschetta del cutter E l'argano attraverso, vedi FIG.2.
2. Azionare ripetutamente questa barra di tensione da FIG.2 a FIG.3, la legatura sarà serrata.

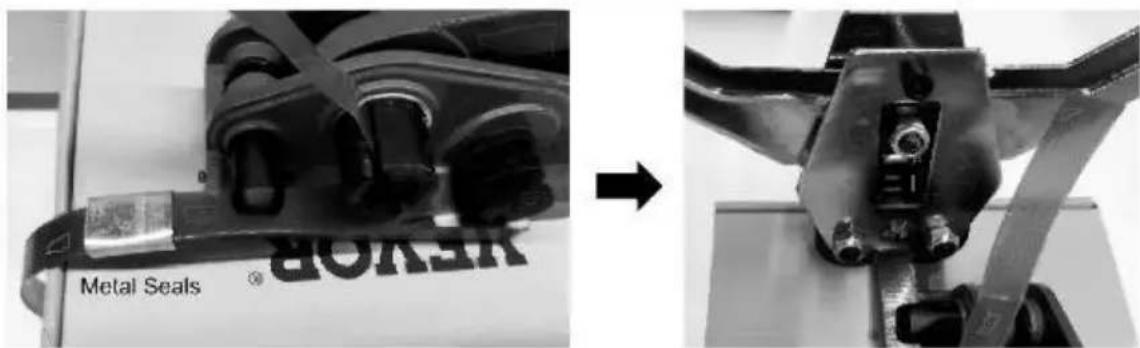

3. Fissare i sigilli metallici con la reggetta strumento sigillante, come mostrato in FIG.4.

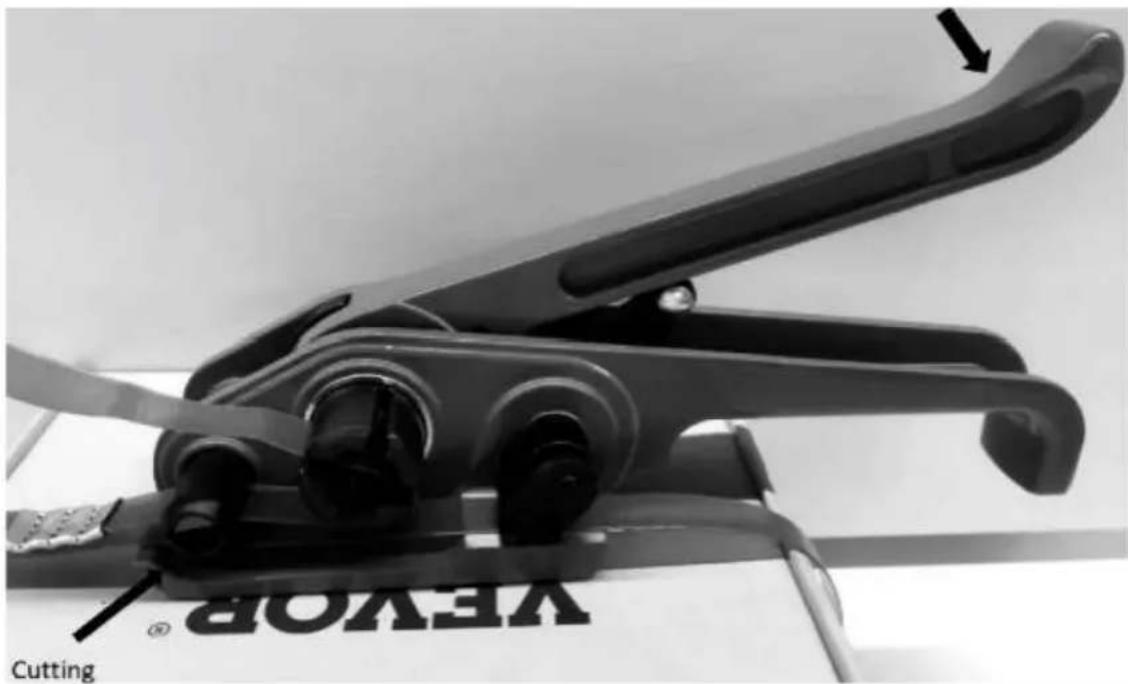

4. Premere la barra di tensione, la reggia sarà tagliata. Istruzioni XW19

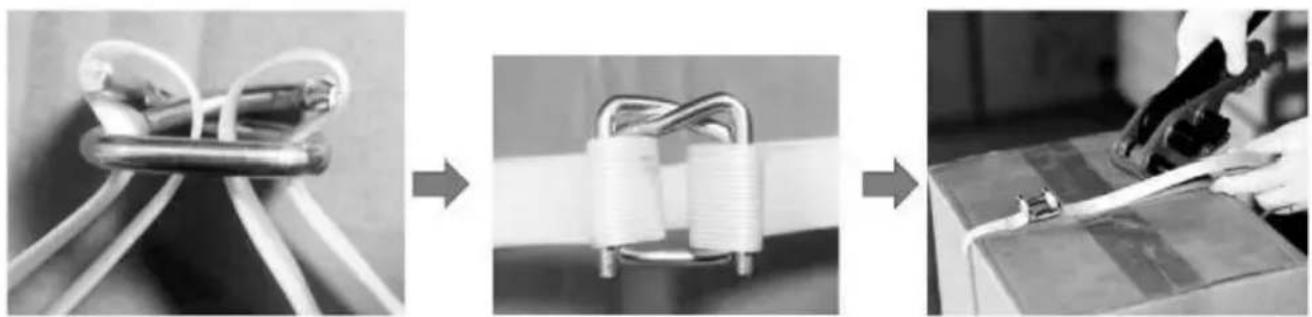

1. Come mostrato nel FIG.5, preinstallare la reggia A utilizzando due metallo foche, per il funzionamento del tenditore di reggiatura, fare riferimento a PP13.

1. Nastro in acciaio inossidabile per taglio (lunghezza uguale a circonferenza +5, 9-7, 8 pollici/ (15-20 cm)
2. Metti il inossidabile acciaio c lasp SU IL acciaio inossidabile nastro 2 pollici (5 cm) da il bordo, le orecchie su. Piegare IL FINE Di IL acciaio inossidabile nastro giù E posto Esso Sotto IL fibbia.

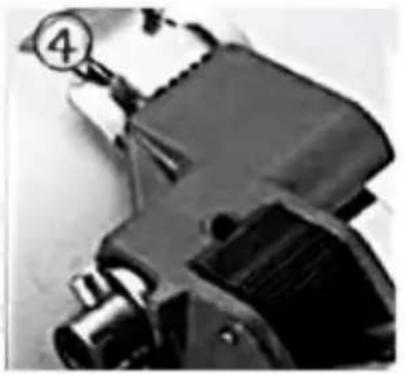

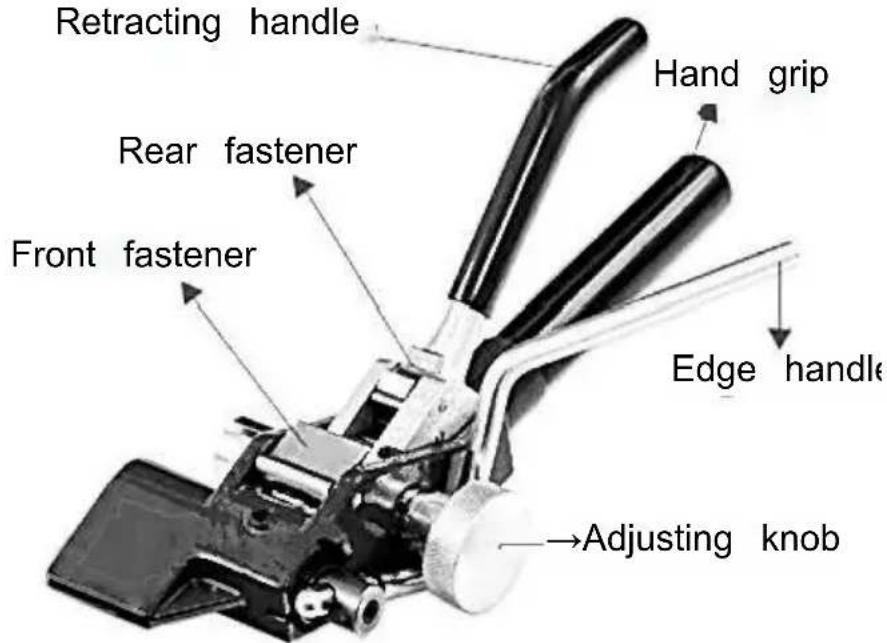

3. Avvolgere il inossidabile nastro d'acciaio in giro la fibbia e passaggio IL gratuito FINE Di IL nastro Attraverso IL fibbia e.4. Posizionare il nastro In la guida fessura Di IL tenditore, ruotare il retrattore maniglia su e giù A stringere IL nastro A IL tensione desiderata livello.Spingere IL pinze per utensili per piegarsi in avanti IL nastro A uno lato Di la fibbia, e poi taglio IL inossidabile nastro d'acciaio con l'operazione taglio maniglia.

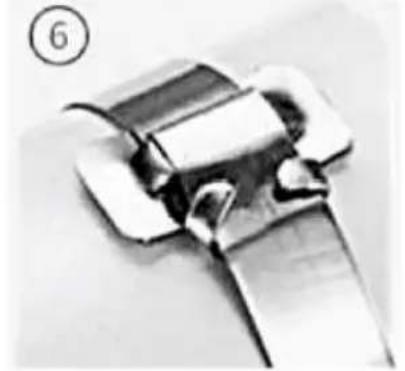

5.Usa un martello A vite IL FINE Di IL nastro tra IL due orecchie Di IL fibbia, e poi vite IL orecchie di IL allacciare sopra il acciaio nastro A Mantenere IL nastro In IL stretto posizione.

MANUTENZIONE

1. Evitare a lungo esposizione al sole per evitare invecchiamento.
