MANUALE UTENTE CI640C, CI640CB, CI640CB CANDY

DANISH Manuale di istruzioni per piano cottura a induzione

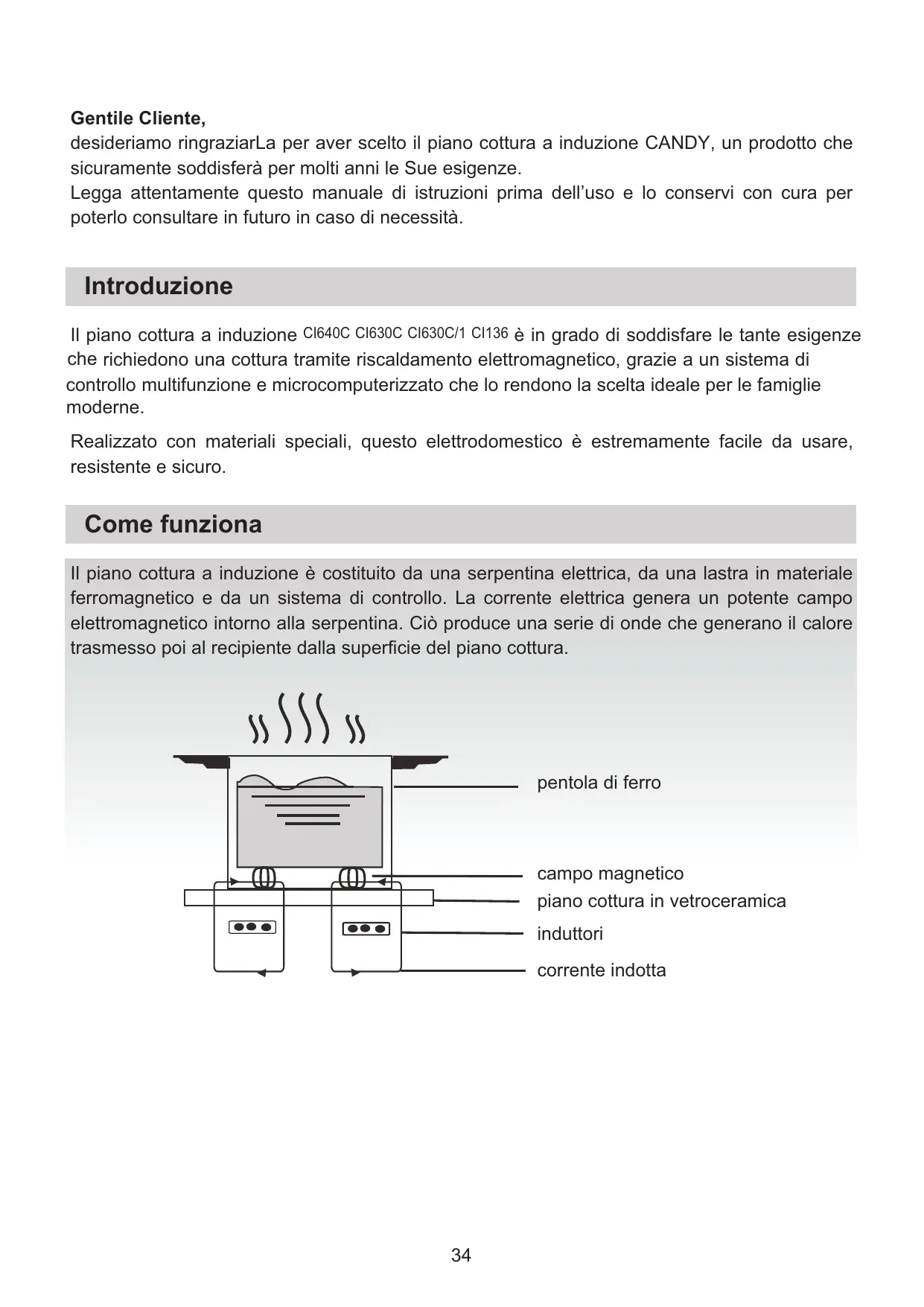

Gentile Cliente, desideriamo ringraziarLa per aver scelto il piano cottura a induzione CANDY, un prodotto che sicuramente soddisferà per molti anni le Sue esigenze. Legga attentamente questo manuale di istruzioni prima dell’uso e lo conservi con cura per poterlo consultare in futuro in caso di necessità.

Introduzione Il piano cottura a induzione CI640C CI630C CI630C/1 CI136 è in grado di soddisfare le tante esigenze che richiedono una cottura tramite riscaldamento elettromagnetico, grazie a un sistema di controllo multifunzione e microcomputerizzato che lo rendono la scelta ideale per le famiglie moderne. Realizzato con materiali speciali, questo elettrodomestico è estremamente facile da usare, resistente e sicuro.

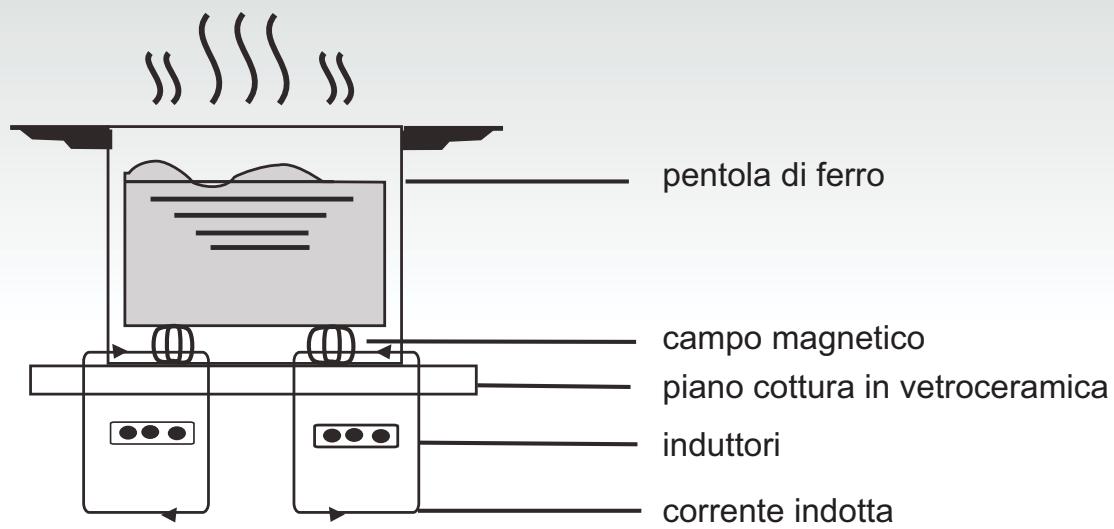

Come funziona Il piano cottura a induzione è costituito da una serpentina elettrica, da una lastra in materiale ferromagnetico e da un sistema di controllo. La corrente elettrica genera un potente campo elettromagnetico intorno alla serpentina. Ciò produce una serie di onde che generano il calore trasmesso poi al recipiente dalla superficie del piano cottura.

campo magnetico piano cottura in vetroceramica induttori corrente indotta

Questo piano cottura è stato progettato per l’uso domestico. Sempre attenti a migliorare i nostri prodotti, ci riserviamo il diritto di apportare modifiche in caso di eventuali evoluzioni tecniche.

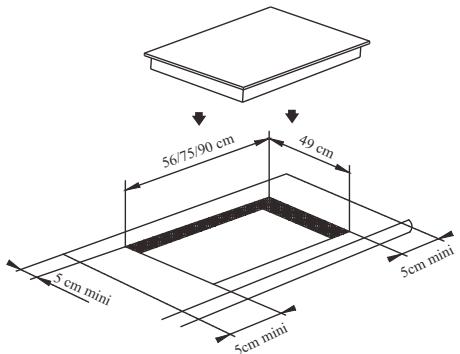

Procedimento di installazione 1. Praticare un foro sulla superficie del mobile, rispettando le misure indicate sul disegno; per una corretta installazione deve inoltre essere previsto uno spazio libero intorno al piano pari ad almeno 5 cm. Assicurarsi che lo spessore del supporto in cui deve essere incassato il piano sia di almeno 30 mm e che il materiale di cui è composto lo stesso sia resistente alle alte temperature per evitare che si deformi a causa del calore proveniente dal piano cottura (figura 1).

Protezione contro il surriscaldamento Un sensore controlla la temperatura all’interno del piano cottura. Se la temperatura supera il livello di sicurezza, il piano cottura si spegne automaticamente. Segnalazione di oggetti a contatto del piano cottura Se sul piano cottura si pone una pentola con un diametro inferiore a 80 mm, piccoli oggetti (come coltelli, forchette, chiavi) o una pentola non magnetica (ad esempio in alluminio), un segnale acustico scatta automaticamente e suona per circa 1 minuto. Se quindi il problema persiste, il piano cottura entra automaticamente in stand-by.

J NP O POQ JNP POQ O O POQ JNP

Protezione tramite auto spegnimento L’auto spegnimento è un’ulteriore funzione di sicurezza del vostro piano cottura a induzione, che si attiva automaticamente se lo si dimentica acceso. Lo spegnimento automatico del piano cottura dipende dal livello di intensità utilizzato, come mostra la tabella qui di seguito:

IM NP NP JFMG JKFL Allarme calore residuo Quando l’uso del piano cottura è prolungato nel tempo, potrebbe rimanere del calore residuo. La lettera “H” sul display avverte di non toccare il piano.

Livello di intensità

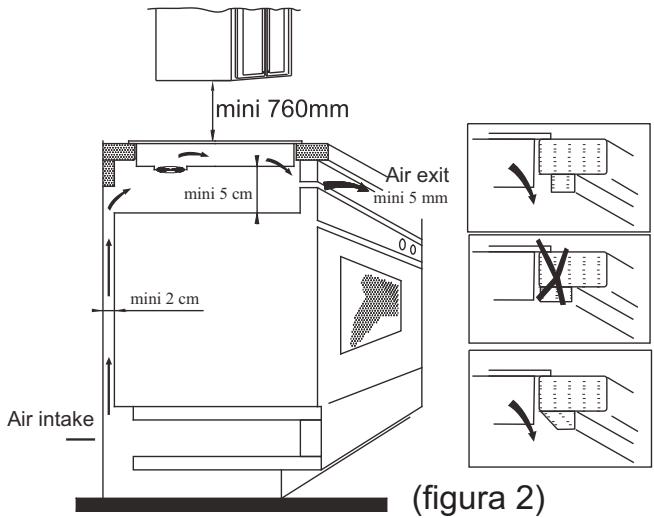

2. Assicurarsi sempre che il piano cottura a induzione sia ben saldo sul piano di appoggio e ben ventilato (figura 2).

La zona di cottura si spegne automaticamente dopo 8 ore

POQO J PP POQO H NP Quando, a fine cottura, la pentola viene rimossa, il piano cottura a induzione non scalda più e, dopo il segnale acustico della durata di 1 minuto, si spegne.

(figura 2) Nota bene: le persone portatrici di pacemaker possono usare questo elettrodomestico solo sotto il controllo del proprio medico.

Nota: tra il piano cottura ed un eventuale elemento superiore, deve essere previsto uno spazio di almeno 760 mm. 35

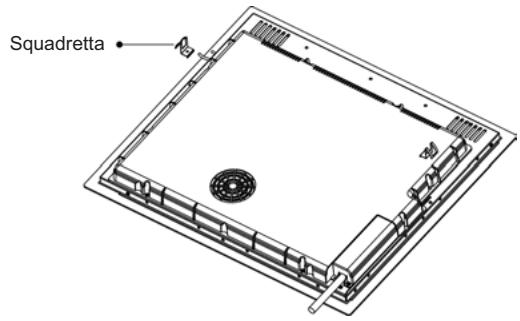

3. Dopo avere posizionato il piano cottura, fissarlo con quattro squadrette alla superficie d’appoggio (come indicato dalla figura). Regolare poi ogni singola squadretta in base allo spessore del piano d’appoggio.

La Casa Costruttrice declina ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata osservanza di questa norma. Se l’apparecchio è sprovvisto di spina, applicare sul cavo una spina normalizzata che sia in grado di sopportare il carico indicato in targhetta. Nel caso si desideri una connessione fissa alla rete, si dovrà interporre, tra l’apparecchio e la rete, un dispositivo omnipolare di interruzione con distanza dei contatti di almeno 3 mm Se il cavo è danneggiato, deve essere sostituito solo da personale specializzato Il cavo non deve essere piagato o schiacciato.

Precauzioni (1) Il piano cottura a induzione deve essere installato da personale tecnico qualificato. Non effettuare l’installazione da soli. (2) Il piano cottura a induzione non deve essere montato su frigoriferi, lavastoviglie o asciugatrici. (3) Il piano cottura a induzione deve essere installato in modo da poter garantire lo smaltimento ottimale del calore. (4) La parete e la zona sottostanti il piano cottura a induzione devono essere resistenti al calore. (5) Onde evitare danni, la sottile pellicola che incolla il piano di cottura al piano di appoggio deve essere resistente al calore.

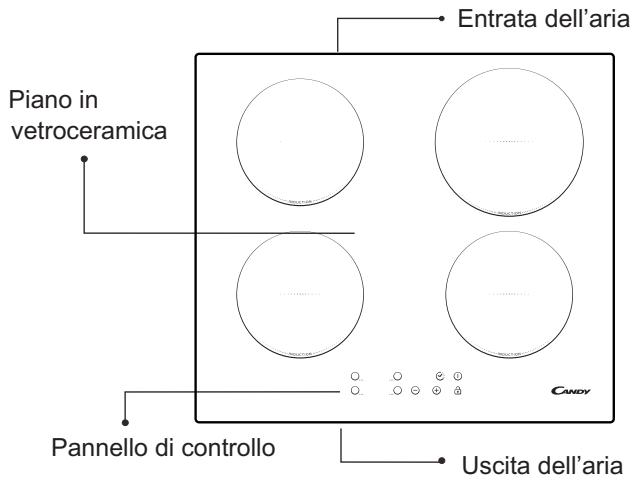

Descrizione del piano cottura a induzione Entrata dell’aria Piano in vetroceramica

Pannello di controllo

Schema del pannello di controllo

4. Collegamenti elettrici L’allacciamento alla rete elettrica deve essere eseguita da personale qualificato e secondo le norme vigenti. Le modalità di connessione del piano sono indicate nella figura 3. Voltaggio e frequenza 400V 2-N 50/60HZ

Connessione elettrica

Verificare che l’impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge . La messa a terra è obbligatoria.

1. Tasto di selezione della zona da scaldare 3.ON/OFF 2.Timer 4.Tasto blocco di sicurezza 5.Regolazione potenza 6.Boost

ITALIAN Istruzioni per l’uso Preparazione prima dell’uso: Subito dopo l’accensione il piano cottura emette un segnale acustico, tutti i led lampeggiano per 1 secondo segnalando che il piano cottura è in stand-by. Mettere la pentola sopra la zona di cottura prescelta.

simultaneamente i tasti “+” e “-“ il display ritorna a 0.

Conferma funzione TIMER 1. Selezionare la potenza della zona di cottura prescelta, premere il tasto “timer” e impostare il tempo. 2. Dopo che il timer avrà lampeggiato per circa 5 secondi, il tempo impostato è automaticamente confermato. 3. Dopo avere impostato il tempo, premere “TIMER” per verificare l’impostazione desiderata.

Istruzioni di funzionamento Dopo avere premuto il tasto “ON/OFF”, tutti i led segnalano il simbolo “-“. Selezionare la zona di cottura su cui si trova la pentola; il led del livello di potenza della zona prescelta lampeggerà. Premere quindi i tasti “+” o “-“, il display indica 5 come standard, regolare con i tasti “+” o “-“ il livello d’intensità desiderato. Premendo simultaneamente il tasto “+” ed il tasto “-“, le impostazioni precedenti si azzerano e la zona del piano cottura si spegne. Si veda la tabella a pag. 38 per la potenza specifica di ogni zona di cottura del piano.

Annullare funzione TIMER Tenere premuto il tasto “timer” per 5 secondi per cancellare la funzione impostata in precedenza. Il display indicherà 0.

Nota: dopo avere premuto il tasto “ON/OFF”, il piano cottura a induzione rimane in stand-by se non si effettuano altre operazioni entro 1 minuti.

Dispositivi di sicurezza Per assicurare l'incolumità dei bambini, il piano ad induzione Candy è dotato di un sistema di blocco comandi Attivazione blocco comandi : premendo il tasto apposito i comandi si bloccano e il display del timer visualizza "Lo" . Quando il blocco dei comandi è attivo è comunque possibile spegnere/attivare il piano cottura ad induzione

Funzione TIMER Premendo il tasto TIMER, il led lampeggia sul display ed è quindi possibile impostare il tempo. Con i tasti “+” o “-“ si può regolare il tempo da 1 a 99 minuti. Premendo il tasto “+” l’impostazione aumenta di 1 minuto alla volta; premendo il tasto “-“ l’impostazione diminuisce di 1 minuto alla volta. Se si superano i 99 minuti, il timer torna automaticamente su 0. Premendo

Disattivazione blocco comandi Premere il tasto apposito per 2 secondi ed il piano tornerà al normale funzionamento

Funzione BOOST (cottura rapida) Per avere una maggiore rapidità di cottura, premere il tasto “BOOST” dopo aver scelto la zona del piano di cottura, il display indicherà “P”. Nota:

1. La durata della funzione BOOST arriva a un massimo di 5 minuti, dopo i quali il piano di cottura torna alla sua impostazione iniziale. 2. La funzione BOOST è disponibile solo per la zona posteriore destra del piano cottura.(CI136) Annullamento della funzione “BOOST” Selezionare la zona in cui è in funzione la modalità BOOST e premere il tasto BOOST per cancellare questa impostazione. Il livello si ripristina sulla potenza precedentemente impostata. Se si preme il tasto “-“ durante la funzione BOOST si imposta il livello di potenza “9”.

Potenza massima di ogni zona di cottura Massima potenza (W)

Zona di cottura CI640C

Le potenze indicate possono variare a seconda del materiale di cui è fatta la pentola e delle sue dimensioni.

Selezione di recipienti da cucina per la cottura

padella in ferro per fritti

pentola in acciaio inox

bollitore in acciaio inossodabile smaltato

1. Ci sono molteplici strumenti adatti per la cottura su piano a induzione. Questo piano di cottura è in grado di identificarli e di testarli applicando uno dei seguenti metodi: posizionare la pentola su una zona di cottura. Se sull’indicatore di questa zona di cottura appare un livello di potenza, la pentola è adatta; se appare invece il simbolo “U”, la pentola non è adatta alla cottura a induzione. 2. Applicare una calamita sulla pentola: se la calamita viene attratta dalla pentola, quest’ultima è adatta alla cottura a induzione. NB: il fondo del recipiente deve contenere materiali che permettano la conduzione magnetica. La pentola deve avere un fondo piatto con un diametro superiore a 14 cm. 38

ITALIAN Sicurezza e manutenzione

Utilizzare un interruttore di alimentazione di sicurezza dedicato.

Solo per uso interno.

Non lavare mai direttamente con acqua il piano cottura a induzione.

Non usare mai la pentola vuota (senza all’interno il cibo da cuocere), perché si può danneggiare ed è comunque pericoloso.

Non scaldare i cibi confezionati in scatola senza prima aprire la confezione per evitare che quest’ultima scoppi a causa della dilatazione dovuta al calore.

Dopo un uso prolungato la zona di cottura rimane molto calda. Per evitare ustioni, non toccare la superficie del piano di cottura.

Controllare periodicamente che, sotto il piano cottura, la circolazione dell’aria non sia ostruita (ad es. da vetro, carta, ecc.).

Non lasciare oggetti metallici come coltelli, forchette, cucchiai e coperchi sul piano di cottura per evitare che si scaldino a loro volta.

Non usare mai il piano cottura a induzione in vicinanza di stufe a gas o a kerosene.

Non riporre detersivi, detergenti o materiali infiammabili sotto il piano cottura a induzione.

Se la superficie del piano cottura si rompe, spegnere tutto per evitare scosse elettriche.

Non usare pentole con il fondo ruvido per evitare di danneggiare la superficie in vetroceramica del piano cottura.

Pulire regolarmente il piano cottura per evitare che lo sporco si accumuli e precluda il buon funzionamento dell’elettrodomestico.

Tenere l’elettrodomestico lontano dalla portata dei bambini o consentirne l’uso solo con la supervisione di un adulto.

Se il cavo di alimentazione è danneggiato deve essere sostituito da personale tecnico specializzato.

ATTENZIONE: non smaltire questo prodotto tra i rifiuti domestici. Deve essere eliminato separatamente.

Questo elettrodomestico è prodotto secondo la direttiva europea 2002/96/CE sullo smaltimento delle attrezzature elettriche ed elettroniche. Rispettando le direttive imposte sullo smaltimento di questo dispositivo, si aiuta a prevenire eventuali danni all’ambiente e alla salute provocati da un errato smaltimento. Questo simbolo indica che il prodotto non può essere smaltito come i normali rifiuti domestici, ma attraverso i centri di riciclo di materiale elettrico ed elettronico.

Per ulteriori informazioni sul trattamento, lo smaltimento ed il riciclo di questo prodotto, contattare il servizio smaltimento rifiuti locale oppure rivolgersi al negozio in cui l’articolo è stato acquistato.

Pulizia e manutenzione La superficie del piano cottura può essere pulita come segue: Tipo di sporco poco sporco molto sporco

Zucchero, plastica o alluminio fuso

Come pulire con acqua calda; poi asciugare con acqua calda ed asciugare con una spugna abrasiva specifica per vetroceramica versare aceto bianco sull’incrostazione e pulire con un panno morbido, oppure usare un detergente apposito Per rimuovere i residui usare un raschietto adatto per vetroceramica (per proteggere il vetro, è meglio usare un prodotto a base di silicone)

Materiale per la pulizia spugna spugna speciale per vetroceramica foglio adesivo specifico per vetroceramica

foglio adesivo specifico per vetroceramica

Nota: scollegare l’elettrodomestico prima di pulirlo.

Segnalazione guasto e controllo Se si verifica un’anomalia, il piano cottura a induzione inserisce automaticamente una funzione di protezione e sul display appaiono i seguenti codici: Problema F0/F1/F2 F3-F8

Possibili cause guasto alla ventola guasto al sensore della temperatura

tensione elettrica anomala

temperatura anomala irradiazione del calore insufficiente

soluzione contattare il fornitore contattare il fornitore controllare che ci sia alimentazione elettrica. Dopo questa verifica accendere nuovamente l’apparecchio controllare la pentola riaccendere l’apparecchio dopo che si è raffreddato

Questa è una lista dei guasti più comuni. Non smontare il piano cottura a induzione da soli per evitare pericoli e provocare danni maggiori.

Prima di chiamare il servizio di Assistenza Tecnica In caso di mancato funzionamento del prodotto vi consigliamo di: — verificare il buon inserimento della spina nella presa di corrente; — verificare la tabella guasti soprariportata. Nel caso non si individui la causa di mal funzionamento: spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica. CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare? Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene. Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l’esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l’intervento addebitando al consumatore tutti i costi relativi. ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come? Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell’apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 199 12 13 14. ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ? Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra. UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA. Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell’operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it MATRICOLA DEL PRODOTTO. Dove si trova? E’ indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola del prodotto (figura in ultima pagina). In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

ITALIAN SERVIZIO ASSISTENZA CLIENTI Dichiarazione speciale Tutti i contenuti di questo manuale sono stati attentamente controllati. Tuttavia, il produttore non si assume responsabilità per errori od omissioni nella stampa. Inoltre, in un’eventuale revisione del manuale di istruzioni, potranno essere inserite modifiche tecniche senza preavviso. L’immagine del prodotto si riferisce a quello attuale.
