Tipo di prodotto	Switch di rete Web Smart
Numero di porte	52 porte (48 porte 10/100/1000 Mbps + 4 porte SFP)
Dimensioni (L x P x A)	441 x 207 x 44 mm (19 pollici)
Peso	Circa 3,2 kg
Alimentazione	100-240 V CA, 50-60 Hz
Consumo elettrico	25 W massimo
Ventilazione	Ventilatori integrati, flusso d'aria da sinistra a destra
Installazione	Su scrivania (piedini in gomma) o in rack 19 pollici (supporto incluso)
Gestione	Interfaccia Web, Telnet, SNMP, utilità SmartConsole
Funzioni principali	VLAN, QoS, IGMP snooping, Link Aggregation, Spanning Tree, sicurezza delle porte
Indirizzo IP predefinito	10.90.90.90
Password predefinita	admin
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare solventi.
Sicurezza	Non posizionare oggetti pesanti sull'apparecchio. Assicurare una ventilazione sufficiente.
Pezzi di ricambio e riparabilità	Contattate il vostro rivenditore D-Link per qualsiasi pezzo di ricambio. Riparazione da professionisti consigliata.
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% UR (senza condensa)

Domande frequenti - DES-1210-52 D-LINK

Qual è l'indirizzo IP predefinito dello switch D-Link DES-1210-52 ?

L'indirizzo IP predefinito è 10.90.90.90 con una maschera di sottorete 255.0.0.0.

Qual è la password predefinita per accedere all'interfaccia di gestione ?

La password predefinita è admin (in minuscolo).

Come ripristinare lo switch alle impostazioni di fabbrica ?

Tenere premuto il pulsante Reset (situato sul pannello frontale) per circa 10 secondi finché i LED non lampeggiano. L'apparecchio si riavvierà con le impostazioni predefinite.

Come collegare lo switch a un computer per la configurazione iniziale ?

Collegare un cavo Ethernet tra una porta dello switch e la scheda di rete del computer. Assicurarsi che il computer abbia un indirizzo IP nella stessa gamma (ad esempio 10.x.y.z) con una maschera 255.0.0.0.

Come accedere all'interfaccia di gestione Web ?

Aprire un browser Web (Internet Explorer 5.0+ o Netscape 6.2+) e digitare http://10.90.90.90 nella barra degli indirizzi. Accedere con la password 'admin'.

Lo switch supporta i VLAN ?

Sì, il DES-1210-52 supporta le reti VLAN (802.1Q) con fino a 256 gruppi VLAN attivi.

Come aggiornare il firmware dello switch ?

Tramite l'interfaccia Web, andare su Manutenzione > Aggiornamento firmware, selezionare il file firmware scaricato dal sito D-Link, quindi fare clic su Aggiorna. Non interrompere l'alimentazione durante l'aggiornamento.

Cosa fare se ho dimenticato la password di amministratore ?

È necessario ripristinare lo switch alle impostazioni di fabbrica (vedere domanda sul ripristino). Questo cancellerà tutte le impostazioni, inclusa la password.

Lo switch può essere montato in rack ?

Sì, viene fornito con staffe di montaggio per rack 19 pollici. Fissare le staffe sui lati dello switch, quindi montarlo nel rack utilizzando le viti fornite.

Come contattare il supporto tecnico D-Link ?

Visitare il sito Web http://support.dlink.com.tw per essere reindirizzati al sito di supporto locale, oppure consultare la Guida dell'utente per i contatti regionali.

MANUALE UTENTE DES-1210-52 D-LINK

Informazioni sul presente manuale

Il presente manuale rapido d'installazione fornisce le istruzioni per impostare tutti i Web Smart Switch di D-Link. Il modello acquistato potrebbe differire leggermente da quello riportato nelle illustrazioni.

Maggiori informazioni sullo switch, i suoi componenti, le connessioni di rete e le specifiche tecniche sono contenute nel Manuale utente fornito con il prodotto.

Fase 1 – Disimballaggio

Aprire la confezione ed estrarne delicatamente il contenuto. Verificare il contenuto del pacchetto, confrontandolo con l'elenco riportato nel manuale utente. Se un componente dovesse risultare mancante o danneggiato, contattare il rivenditore D-Link locale per la sostituzione.

• 1 Web Smart Switch D-Link
• Staffe per montaggio su rack
• Cavo di alimentazione
• CD del Manuale utente con programma SmartConsole Utility
• 1 manuale rapido di installazione multilingue

Fase 2 – Installazione dello switch

Per una installazione sicura dello switch, si consiglia di:

♦ Ispezionare il cavo di alimentazione e verificare che sia correttamente fissato al relativo connettore CA.
♦ Verificare che attorno allo switch ci sia lo spazio sufficiente per un'adeguata ventilazione e dissipazione del calore.
♦ Non posizionare oggetti pesanti sopra lo switch.

Installazione su un ripiano o una scrivania

Per installare lo switch su un ripiano o una scrivania, fissare i piedini in gomma forniti con il dispositivo ai quattro angoli del pannello inferiore. Per consentire una corretta ventilazione è necessario lasciare uno spazio sufficiente tra il dispositivo e gli oggetti circostanti.

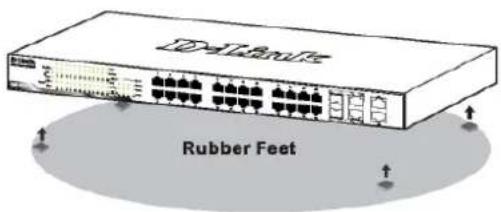

Figura 1. Fissaggio dei piedini in gomma

Installazione su rack

Lo switch può essere montato in un rack da 19 pollici, conforme allo standard EIA, posizionabile in un armadio elettrico. Fissare le staffe di montaggio ai pannelli laterali dello switch (una per lato) e fermarle con le viti fornite.

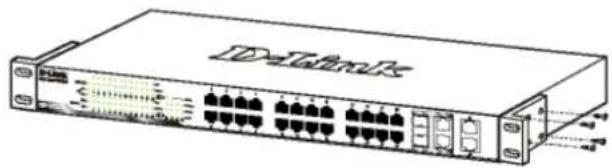

Figura 2. Fissaggio delle staffe di montaggio

Montare lo switch all'interno del rack, utilizzando le viti fornite con quest'ultimo.

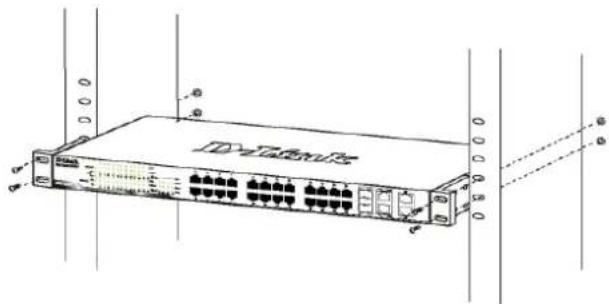

Figura 3. Installazione dello switch all'interno del rack

Fase 3 – Collegamento del cavo di alimentazione CA

È ora possibile connettere il cavo di alimentazione CA al relativo connettore posto sul pannello posteriore dello switch e a una presa di corrente (preferibilmente dotata di messa a terra e protezione da sovratensioni).

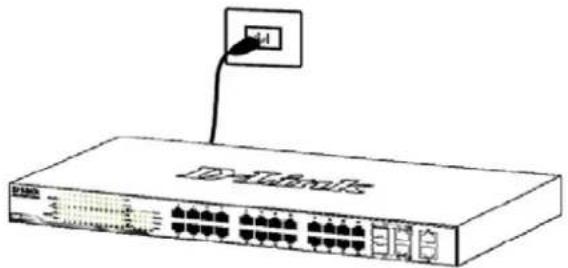

Figura 4. Collegamento dello switch alla presa di corrente

Interruzione di corrente

Per precauzione, in caso di un'interruzione di corrente si consiglia di disconnettere lo switch. Riconnettere il dispositivo quando l'erogazione di corrente elettrica torna alla normalità.

Opzioni di gestione

Il switch D-Link Web Smart può essere gestito in banda utilizzando Telnet. Inoltre l'utente può scegliere la gestione basata sul Web, accessibile tramite browser web oppure tramite qualunque PC usando la SmartConsole Utility.

Per la gestione di un unico Web Smart Switch di D-Link, l'opzione migliore è rappresentata dall'Utility di gestione basata sul web. Per consentire la comunicazione con l'Utility di gestione basata sul web o con un gestore di rete SNMP, è necessario assegnare un indirizzo IP ad ogni switch. Il PC deve avere un indirizzo IP appartenente alla stessa gamma di indirizzi IP dello switch.

Tuttavia, per gestire più di un Web Smart Switch di D-Link, la SmartConsole Utility rappresenta l'opzione migliore. Utilizzando la SmartConsole Utility, non è necessario modificare l'indirizzo IP del PC e la procedura iniziale di configurazione risulta notevolmente semplificata. Consultare le seguenti istruzioni sull'utilizzo dell'Utility di gestione basata sul web e della SmartConsole Utility, Gestione Telnet e gestione basata su SNMP.

Interfaccia di gestione basata sul Web

Al termine dell'installazione fisica, è possibile configurare lo switch, monitorare il pannello dei LED e visualizzare graficamente le statistiche utilizzando un browser come Netscape Navigator (versione 6.2 o superiore) o Microsoft ^® Internet Explorer (versione 5.0 o superiore).

Requisiti necessari per la configurazione del dispositivo:

• PC dotato di connessione Ethernet RJ-45
• Cavo Ethernet standard

Fase 1:

Collegare il cavo Ethernet a una delle porte poste sul pannello frontale dello switch e a una porta Ethernet del PC.

Figura 6. Connessione del cavo Ethernet

Fase 2:

Per poter effettuare l'accesso e configurare lo switch tramite una connessione Ethernet, gli indirizzi IP del PC e dello switch devono essere compresi nello stesso intervallo. Ad esempio, se l'indirizzo IP dello switch è 10.90.90.90, l'indirizzo IP del PC deve essere 10.x.y.z (dove x/y è un numero compreso tra 0 e 254 e z è un numero compreso tra 1 e 254), mentre la subnet mask deve essere 255.0.0.0.

Aprire il browser web e inserire http://10.90.90.90 (indirizzo IP di default) nel campo indirizzo. Premere .

Figure 7. Inserire l'indirizzo IP 10.90.90.90 nel browser

Anche la SmartConsole Utility consente di accedere alla procedura di configurazione attraverso il web. Aprire la SmartConsole Utility e fare doppio clic sullo switch presente nell'Elenco dispositivi. La procedura di configurazione viene automaticamente caricata nel browser web.

NOTA: L'indirizzo IP di default dello switch è 10.90.90.90 con subnet mask 255.0.0.0 e gateway di default 0.0.0.0

Fase 3:

Quando appare la finestra di login illustrata di seguito, inserire “admin” nel campo password. Premere OK per accedere alla finestra principale della procedura di configurazione.

Figura 8. Finestra di autenticazione dell'utente

Fase 4:

Prima di avviare la gestione basata sul Web, utilizzando la procedura guidata Smart Wizard sarà possibile configurare alcune funzioni, quali

Impostazioni password, Impostazioni SNMP e Impostazioni di sistema. Nel caso non sia necessario effettuare modifiche, fare clic su Esci per uscire dalla procedura guidata e avviare la gestione basata sul Web. Per informazioni dettagliate sulle funzioni della procedura guidata Smart Wizard, fare riferimento al relativo capitolo introduttivo presente nel manuale dell'utente.

La SmartConsole Utility inclusa nel CD di installazione è un programma che consente di individuare gli Smart Switch appartenenti al segmento di rete L2 connesso al PC. Questo strumento può essere utilizzato esclusivamente con computer dotati di sistema operativo Windows 2000, Windows XP o Windows Vista x64/86. Per l'installazione della SmartConsole Utility sono disponibili due opzioni: installazione mediante programma autorun sul CD di installazione o installazione manuale.

Nota: Rimuovere tutte le SmartConsole Utility presenti sul PC prima di installare l'ultima versione del programma.

Opzione 1: per installare la SmartConsole Utility, utilizzando il programma autorun presente sul CD di installazione, eseguire i passi descritti di seguito.

1. Inserire il CD dell'Utility nella relativa unità.
2. Il programma viene caricato automaticamente.
3. Cliccare sul pulsante "Installa la SmartConsole Utility" per avviare la procedura di installazione.
4. Al termine dell'installazione della SmartConsole Utility, è possibile aprire il programma cliccando su Start > Programmi > D-Link SmartConsole Utility.
5. Connettere lo Smart Switch allo stesso segmento di rete L2 del PC e utilizzare la SmartConsole Utility per individuare il dispositivo.

Opzione 2: per installare manualmente la SmartConsole eseguire i seguenti passi.

1. Inserire il CD dell'Utility nella relativa unità.
2. Dal menu Startdel desktop di Windows, selezionare Esegui.
3. Nella finestra di dialogo Esegui, digitare D:\D-Link SmartConsole Utility\setup.exe (D:\ è la lettera che rappresenta l'unità CD-Rom) e cliccare su OK.
4. Seguire le istruzioni visualizzate per installare l'utility.
5. Al termine del processo, selezionare Start > Programmi > D-Link SmartConsole Utility per aprire il programma.
6. Connettere lo Smart Switch allo stesso segmento di rete L2 del PC e utilizzare la SmartConsole Utility per individuare il dispositivo.

Il capitolo Introduzione alla SmartConsole Utility del manuale utente contiene una panoramica dettagliata delle funzioni disponibili.

Gestione Telnet

Gli utenti possono accedere al switch tramite Telnet utilizzando il prompt dei comandi del PC. Per accedervi dal proprio computer, gli utenti devono prima verificare che esista una connessione valida tra la porta Ethernet del switch e il PC, quindi fare clic su Start > Programmi > Accessori > Prompt dei comandi sul computer. All'apertura della finestra relativa alla console, inserire il comando telnet 10.90.90.90 (a seconda dell'indirizzo IP configurato) e premere Invio sulla tastiera. A questo punto comparirà la schermata della console per l'Interfaccia della riga di comando del switch, inserire "admin" come nome utente e password predefiniti per il switch e premere il tasto Invio.

Gestione basata su SNMP

È possibile gestire il switch tramite D-Link D-View o qualsiasi altro programma compatibile SNMP. Come impostazione predefinita, per i switch D-Link Web Smart, la funzione SNMP è disabilitata.

Informazioni aggiuntive

Se si verificano problemi durante la configurazione della rete, consultare il manuale utente fornito con lo switch. Il Manuale utente contiene regole, diagrammi, istruzioni ed esempi che assistono l'utente nella messa in opera della rete.

Ulteriori informazioni sono disponibili online o presso i nostri uffici elencati sul retro del manuale utente. Per maggiori informazioni marketing o sui prodotti D-Link visitare il sito http://www.dlink.com.tw. Per problemi di supporto accedere al sito http://support.dlink.com.tw che vi ridirigerà al sito D-Link locale più appropriato.
