Tipo di prodotto	Frigorifero combinato (frigorifero e congelatore)
Marca	Baumatic
Modello	BBL3519FWK
Dimensioni (L x P x A)	920 mm x 1137 mm x 1850 mm (stimato)
Peso	70 kg (stimato)
Alimentazione	220-240 V, 50 Hz
Classe energetica	E (stimata)
Capacità frigorifero	Non specificata
Capacità congelatore	Non specificata
Funzioni principali	Super raffreddamento, Super congelamento, Modalità Eco, Modalità Vacanze, Wi-Fi
Sbrinamento	Manuale
Connettività	Wi-Fi integrato (app hOn)
Pannello di controllo	Tattile con tasti e display LED
Dotazione	Ripiani, cassetto per verdure, mensole porta, portabottiglie
Temperatura frigorifero	2 a 8 °C (regolabile di 1 °C tramite app)
Temperatura congelatore	-16 a -24 °C (regolabile di 1 °C tramite app)

Domande frequenti - BBL3519FWK BAUMATIC

Come regolare la temperatura del frigorifero?

Per regolare la temperatura, premere il tasto TEMP per 5 secondi per selezionare il vano frigorifero o congelatore. Un'icona lampeggia. Premere quindi rapidamente TEMP per scorrere le temperature disponibili. La selezione viene confermata dopo 5 secondi di inattività.

Come attivare la funzione Super raffreddamento?

Per attivare il Super raffreddamento, tenere premuto il tasto TEMP fino a selezionare il vano frigorifero, quindi premere rapidamente TEMP fino a quando l'icona Super raffreddamento si accende. Questa funzione abbassa la temperatura a 2 °C per un massimo di 12 ore.

Come utilizzare la funzione Super congelamento?

Attivare il Super congelamento tenendo premuto il tasto TEMP per selezionare il vano congelatore, quindi premere rapidamente TEMP fino a quando l'icona Super congelamento si accende. La temperatura scende a -22 °C per un massimo di 50 ore. Ideale prima di congelare grandi quantità.

Come attivare la modalità Eco?

Premere il tasto Modalità fino a quando l'icona Eco si accende. Questa modalità imposta automaticamente il frigorifero a 4 °C e il congelatore a -18 °C per una conservazione ottimale con consumo ridotto.

Come utilizzare la funzione Vacanze?

Premere il tasto Modalità fino a quando l'icona Vacanze si accende. Il frigorifero passa in modalità a basso consumo (LED spenti) mentre il congelatore continua a funzionare normalmente. Ideale in vostra assenza.

Come sbrinare il congelatore?

Quando lo strato di brina supera i 3 mm, spegnere l'apparecchio e scollegarlo. Rimuovere gli alimenti e lasciare la porta del congelatore aperta. Recuperare l'acqua sul fondo. Una volta sbrinato, asciugare l'interno, ricollegare e regolare la temperatura.

Come collegare l'apparecchio al Wi-Fi?

Scaricare l'app hOn. Sull'apparecchio, tenere premuto il tasto Wi-Fi per 2 secondi (l'icona lampeggia). Seguire le istruzioni nell'app per accoppiare l'apparecchio alla rete Wi-Fi.

Cosa fare se i LED 8 °C, 6 °C, 4 °C, 3 °C, 2 °C lampeggiano in sequenza?

Questo codice di errore indica un errore di comunicazione tra il pannello di controllo principale e il pannello di visualizzazione. Contattare il servizio di assistenza tecnica per risolvere il problema.

Come ripristinare le impostazioni di fabbrica?

Con lo schermo acceso, tenere premuto il tasto TEMP, quindi premere il tasto Accensione/Spegnimento 5 volte entro 5 secondi. Le temperature torneranno a 4 °C (frigorifero) e -18 °C (congelatore).

Quale temperatura è consigliata in estate o in inverno?

In estate (temperatura ambiente elevata), regolare il frigorifero a 6-8 °C per ridurre il tempo di funzionamento. In inverno (temperatura bassa), regolare a 3-4 °C per evitare avvii/arresti frequenti. In primavera e autunno, si consiglia 4 °C.

MANUALE UTENTE BBL3519FWK BAUMATIC

DESCRIZIONE DEL PRODOTTO....90

UTILIZZO 91

Utilizzo....91

Temperatura personalizzata 92

Funzione Super Cool 92

Funzione Super Freeze 92

Modalità Eco....93

Funzione Holiday....94

Sbrinamento....94

Modalità Demo....94

Codici di errore 94

USO DELLA FUNZIONE WiFi 95

Procedura di accoppiamento nell'app 95

Fase 1 95

Fase 2 95

Fase 3 95

Uso della funzione WiFi 96

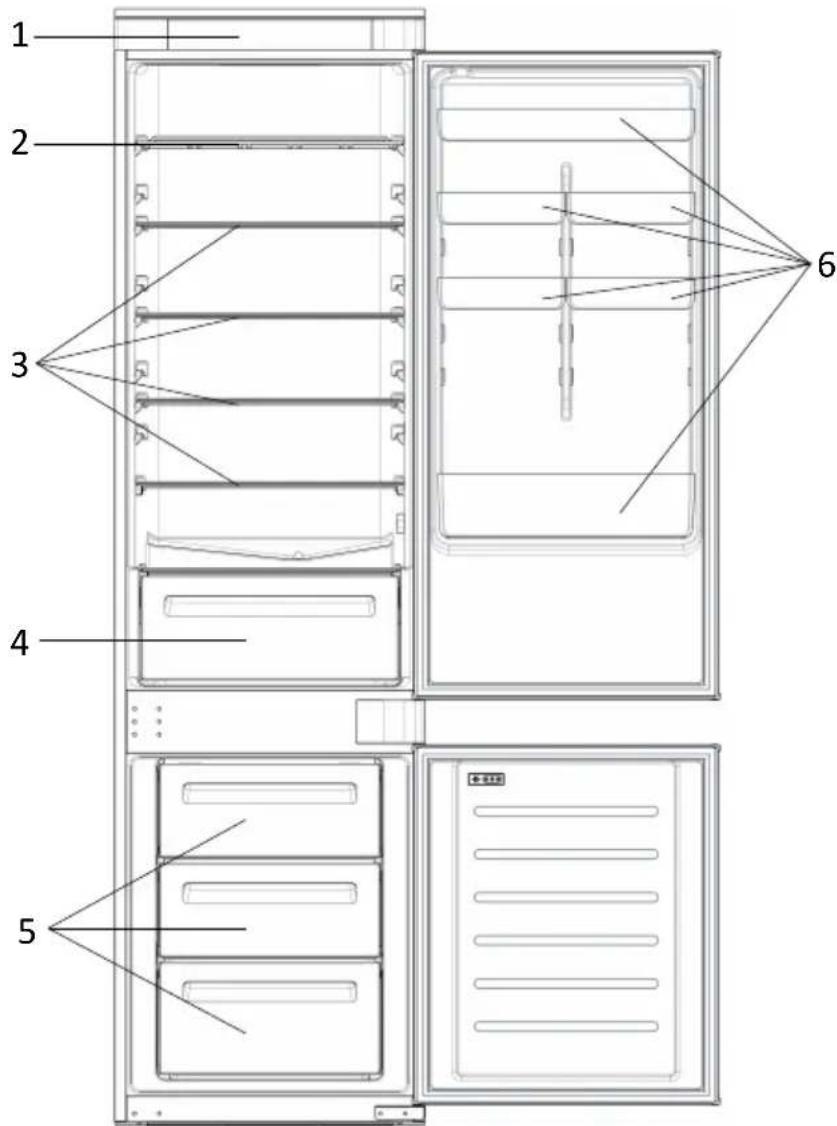

DESCRIZIONE DEL PRODOTTO

1. Pannello dei comandi
2. Ripiano portabottiglie per vino
3. Ripiani
4. Frutta e verdura
5. Vani del congelatore
6. Cassetto incassato nello sportello

* Per la configurazione che consente il massimo risparmio energetico, collocare nel prodotto i cassetti, i vani alimenti e i ripiani, e spegnere la ventola. Fare riferimento alle immagini precedenti.
** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle caratteristiche fisiche del prodotto o dalla dichiarazione del distributore.

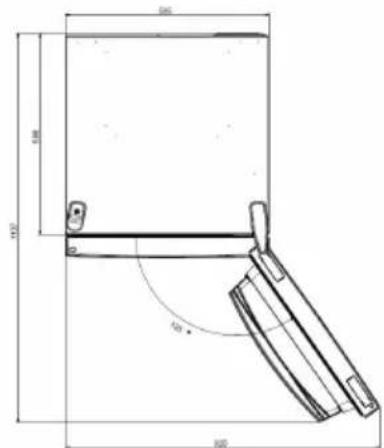

Requisiti di spazio

Lo sportello dell'unità deve potersi aprire completamente, come illustrato. Lasciare spazio sufficiente per poter aprire comodamente gli sportelli e i cassetti. Mantenere una distanza di almeno 50 mm tra le pareti laterali del prodotto e le parti adiacenti.

Larghezza: min 920 mm

Profondità: min 1137 mm

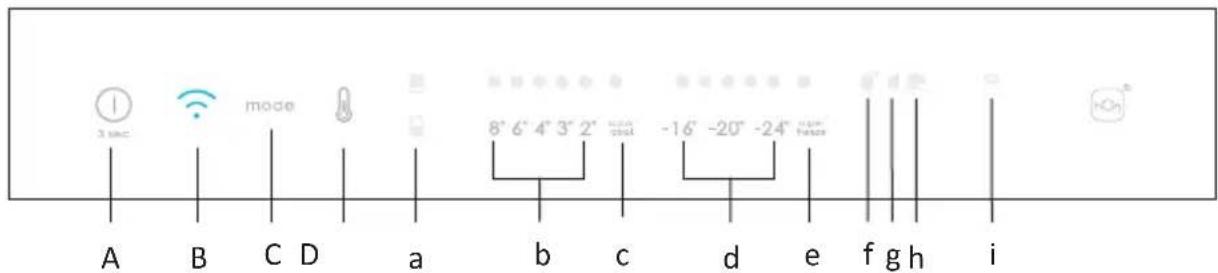

UTILIZZO

A. Tasto di accensione/spegnimento: per accendere e spegnere l'elettrodomestico

B. Tasto WiFi: per attivare o disattivare la funzione WiFi

C. Tasto Mode: per selezionare le funzioni speciali (Eco e Holiday)

D. Tasto della temperatura: per selezionare la temperatura del frigorifero e del congelatore

a. Icona dell'area frigorifero/congelatore: indica quale vano dell'elettrodomestico è selezionato

b. Livelli di temperatura del frigorifero: indicano la temperatura selezionata nel frigorifero

c. Icona Super Cool: indica se è attivata la funzione Super Cool

d. Livelli di temperatura del congelatore: indicano la temperatura selezionata nel congelatore

e. Icona Super Freeze: indica se è attivata la funzione Super Freeze

f. Icona della temperatura personalizzata: indica se la temperatura è stata selezionata dall'app

g. Icona della modalità Eco; indica se è attivata la modalità Eco

h. Icona della funzione Holiday: indica se è attivata la funzione Holiday

i. Icona WiFi: indica se la funzione WiFi è attivata e se l'elettrodomestico è collegato

Utilizzo

• Inserendo la spina, l'elettrodomestico si accende automaticamente.
• La temperatura viene impostata automaticamente a 4 °C nel frigorifero e a -18 °C nel congelatore.

NOTA: attendere almeno 2/3 ore prima di collocare gli alimenti nell'elettrodomestico, in modo da garantire la temperatura corretta all'interno del frigorifero.

- Per modificare la temperatura, tenere premuto il tasto della temperatura per 5 secondi; viene emesso un segnale acustico e l'icona del vano selezionato (frigorifero o congelatore) e tutti i LED della temperatura del vano corrispondente si accendono per 2 secondi; dopo 2 secondi, la selezione del vano è confermata. Con l'icona del vano selezionato accesa, premere rapidamente il tasto della temperatura per modificare la temperatura. Quando l'impostazione aumenta, si accende la spia a LED corrispondente. Ogni volta che si preme il tasto della temperatura e si modifica la temperatura, viene emesso un segnale acustico; dopo 5 secondi, la selezione è confermata. Se non si effettuano altre operazioni per 30 secondi, l'area dell'icona del frigorifero o del congelatore si spegne, mentre i LED delle temperature selezionate rimangono accesi. Premendo nuovamente il tasto della temperatura, si accende l'icona dell'ultimo vano selezionato (frigorifero o congelatore).

- In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.

- Per ripristinare l'impostazione predefinita, con lo schermo acceso tenere premuto il tasto della temperatura e premere il tasto di accensione/spegnimento per 5 volte entro 5 secondi.

- In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperatura a 4 °C. In estate, quando la temperatura ambiente è alta, è preferibile impostare la temperatura a 6\~8 °C, in modo da mantenere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperatura ambiente è bassa, è preferibile impostare la temperatura a 3\~4 °C per evitare che il frigorifero si avvii e si arresti frequentemente.

Temperatura personalizzata

Dall'app è possibile personalizzare sia la temperatura del vano frigorifero che quella del vano congelatore. La temperatura può essere impostata con una sensibilità di 1 °C. È possibile selezionare una temperatura da 2 °C a 8 °C nel frigorifero, e da -16 °C a -24 °C nel congelatore.

Quando la temperatura viene selezionata dall'app, si accende l'icona della temperatura personalizzata e tutte le spie a LED della temperatura del vano interessato si spengono (ad esempio, se la temperatura del frigorifero viene selezionata dall'app, i LED da 2 °C a 8 °C si spengono; se la temperatura del congelatore viene selezionata dall'app, i LED da -16 °C a -24 °C si spengono).

Se viene personalizzata la temperatura in una sola area (congelatore o frigorifero), la selezione della temperatura dell'altra area non viene modificata e la spia a LED della temperatura selezionata di tale area rimane accesa. Ogni volta che si modifica la temperatura, viene emesso un segnale acustico.

Funzione Super Cool

È preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelera il raffreddamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Quando la funzione è attivata, la temperatura del frigorifero viene impostata automaticamente a 2 °C.

Utilizzo della funzione Super Cool:

• La funzione può essere attivata tenendo premuto a lungo il tasto della temperatura per selezionare il vano frigorifero, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Cool; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Cool è sempre acceso.
• Per uscire dalla funzione Super Cool, premere il tasto della temperatura o disattivare la funzione dall'app.
• La funzione Super Cool si disattiva automaticamente dopo 12 ore.
• Quando la funzione Super Cool si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di raffreddamento impostato precedentemente.

Funzione Super Freeze

La funzione di congelamento rapido accelera il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile attivare la funzione Super Freeze 24 ore prima dell'uso. Quando la funzione è attivata, la temperatura viene impostata automaticamente a -22 °C.

Utilizzo della funzione Super Freeze:

- La funzione può essere attivata premendo a lungo il tasto della temperatura per selezionare il vano congelatore, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Freeze; questa funzione può essere

attivata anche dall'app. Quando la funzione è attivata, il LED Super Freeze è sempre acceso.

• Per uscire dalla funzione Super Freeze, premere il tasto della temperatura o disattivare la funzione dall'app.
• La funzione Super Freeze si disattiva automaticamente dopo 50 ore.
• Quando la funzione Super Freeze si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di congelamento impostato precedentemente.

Modalità Eco

È possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliore conservazione degli alimenti. La modalità Eco imposta automaticamente la temperatura a 4 °C nel frigorifero e a -18 °C nel congelatore.

Utilizzo della modalità Eco:

• La funzione può essere attivata dal pannello di controllo premendo il tasto “mode” fino a quando si accende l'icona della modalità Eco (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall’app. Quando la funzione è attivata, l'icona della modalità Eco è sempre accesa.
• Per uscire dalla modalità Eco, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
• Quando la modalità Eco si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Funzione Holiday

La funzione Holiday può essere attivata per ridurre i consumi energetici quando l'elettrodomestico non viene utilizzato regolarmente. Quando la funzione è attivata, le spie a LED si spengono (anche se si apre lo sportello) e il frigorifero funziona in modalità a basso consumo, mentre il congelatore continua a funzionare normalmente.

Utilizzo della funzione Holiday:

• La funzione può essere attivata dal pannello di controllo premendo il tasto “mode” fino a quando si accende l'icona Holiday (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall’app. Quando la funzione è attivata, l'icona Holiday è sempre accesa.
• Per uscire dalla funzione Holiday, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
• Quando la funzione Holiday si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Sbrinamento

Quando lo strato di ghiaccio nel vano congelatore è superiore a 3 mm, il consumo energetico aumenta, per cui è opportuno sbrinarlo.

• Spegnere l'elettrodomestico e scollegare il cavo di alimentazione.
• Rimuovere gli alimenti congelati e riporli temporaneamente in un luogo fresco.
• Lasciare aperto lo sportello del congelatore e raccogliere l'acqua sulla parte inferiore del prodotto.
• A sbrinamento ultimato, asciugare perfettamente la parte interna.
• Collegare nuovamente il cavo di alimentazione e impostare i valori desiderati.
• Attendere qualche istante e introdurre nuovamente gli alimenti congelati.

Modalità Demo

Per entrare nella modalità demo, con il display sbloccato, tenere premuto il tasto MODE (C) e premere il tasto WiFi (B) 5 volte entro 5 secondi. Per uscire dalla modalità demo, effettuare la stessa operazione o spegnere il frigorifero.

Codici di errore

Se le spie a LED 8 °C - 6 °C - 4 °C - 3 °C - 2 °C LED si accendono in sequenza, si è verificato un errore di comunicazione tra la scheda di controllo principale e la scheda del display. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

USO DELLA FUNZIONE WiFi

Procedura di accoppiamento nell'app

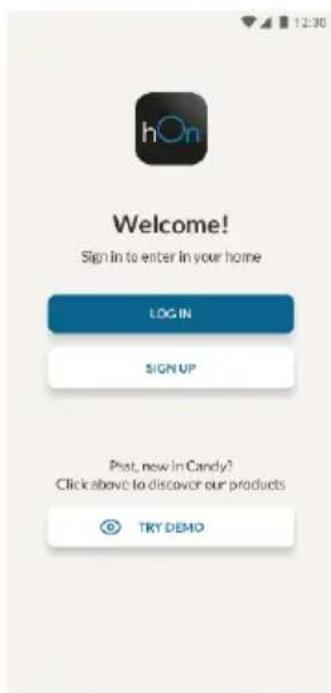

Fase 1

• Scaricare l'applicazione hOn

- Creare un account nell'app hOn o accedere se esiste già un account

• Per l'accoppiamento, seguire le istruzioni dell'app hOn

Uso della funzione WiFi

Per attivare la funzione WiFi, tenere premuto per 2 secondi il tasto WiFi; l'icona WiFi si accende e viene emesso un segnale acustico.

Se la funzione WiFi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in questo stato per 30 minuti. Per utilizzare la modalità di configurazione:

• Tenendo premuto per 2 secondi il tasto WiFi, il frigorifero entra nella modalità di configurazione WiFi e viene emesso un segnale acustico. L'icona WiFi comincia a lampeggiare.
• Seguire le istruzioni dell'app per configurare la funzione WiFi (v. sopra).
• Una volta configurata la funzione WiFi e stabilita la connessione, l'icona WiFi rimane sempre accesa.
• Dopo 30 minuti senza effettuare alcuna operazione, la modalità di configurazione WiFi si disattiva automaticamente.
• Se la funzione WiFi è già stata configurata, la riconnessione avviene automaticamente in base ai dati di configurazione.

Per reimpostare la funzione WiFi, tenere premuto per 2 secondi il tasto WiFi e Mode; la funzione WiFi viene reimpostata e viene emesso un segnale acustico. Dopo di ciò, si attiva automaticamente lo stato di configurazione WiFi (l'icona WiFi riprende a lampeggiare).

Per disattivare la funzione WiFi, tenere premuto il tasto WiFi.

Modulo radio - Dati tecnici

Tasso di frequenza (OFR)	2400 MHz-2843.5 MHz
Frequenze dei canali	2412...2472 MHz(dimensione passo 5 MHz)
Massima potenza(EIRP)	100 mW

Il tipo di apparecchiatura radio è conforme alla Direttiva 2014/53/EU.
