Tipo di prodotto	Piscina fuori terra
Marca	Bestway
Modello	Fast Set 57372
Forma	Rotonda
Dimensioni (diametro × altezza)	3,05 m × 0,76 m (10 piedi × 30 pollici)
Volume d'acqua stimato	Circa 5 500 L
Materiale del rivestimento	PVC rinforzato
Tipo di filtrazione	Pompa a cartuccia filtrante
Pompa inclusa	Sì
Alimentazione elettrica	220-240 V, 50 Hz, con protezione differenziale 30 mA
Distanza minima dalla presa	3,50 m dalla piscina
Funzioni principali	Filtrazione, circolazione dell'acqua, valvola di sfiato aria
Manutenzione e pulizia	Pulizia regolare della cartuccia filtrante, sostituzione ogni 15 giorni
Sicurezza	Non utilizzare la pompa con bagnanti, non interrare il cavo, non usare prolunghe, utilizzo da parte di bambini >8 anni sotto sorveglianza
Pezzi di ricambio e riparabilità	Disponibili su bestwaycorp.com/support, riferimenti indicati nel manuale
Garanzia	Consultare il sito web Bestway
Temperatura di stoccaggio	da 4 a 40 °C
Riciclaggio	Non gettare con i rifiuti domestici, riciclare secondo le normative locali

Domande frequenti - Fast Set 57372 BESTWAY

Come installare la piscina Fast Set 57372?

Installare la piscina su una superficie piana e stabile. Seguire le istruzioni di montaggio fornite nel manuale. Assicurarsi che la pompa sia fissata su un supporto solido e che i raccordi idraulici non siano ostruiti.

Che tipo di filtrazione utilizza questa piscina?

La piscina Fast Set 57372 è dotata di una pompa di filtrazione a cartuccia. È importante pulire regolarmente la cartuccia e sostituirla ogni 15 giorni per un'acqua limpida.

Posso usare la pompa mentre qualcuno fa il bagno?

No, è severamente vietato utilizzare la pompa quando ci sono persone in piscina. Ciò comporta un rischio di elettrocuzione.

Quali sono le precauzioni elettriche da rispettare?

La pompa deve essere collegata a un circuito protetto da un interruttore differenziale (ID) di massimo 30 mA. La presa elettrica deve essere situata a più di 3,50 m dalla piscina. Non usare prolunghe.

Come pulire la cartuccia del filtro?

Scollegare la pompa. Rimuovere il tappo del filtro, estrarre la cartuccia e sciacquarla con il tubo dell'acqua. Se è troppo sporca o scolorita, sostituirla con una nuova.

Qual è la durata di filtrazione consigliata?

Si consiglia di far funzionare la pompa di filtrazione almeno 8 ore al giorno per mantenere l'acqua della piscina limpida.

Come riporre la piscina in inverno?

Smontare la piscina, asciugare tutti i componenti e riporli all'interno in un luogo asciutto, a una temperatura compresa tra 4 e 40 °C. Tenere fuori dalla portata dei bambini.

Posso usare la pompa senza acqua?

No, non far mai funzionare la pompa a secco. Assicurarsi che le valvole di ingresso e uscita siano coperte d'acqua prima di avviarla.

Dove trovare pezzi di ricambio per questa piscina?

Visitare il sito bestwaycorp.com/support per consultare le FAQ, i manuali, i video e ordinare pezzi di ricambio. I riferimenti dei pezzi sono indicati nel manuale.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo di alimentazione non può essere sostituito. Se il cavo è danneggiato, l'apparecchio deve essere smaltito secondo le normative sui rifiuti elettrici.

MANUALE UTENTE Fast Set 57372 BESTWAY

ARMAZENAMENTO NA BOMBA

MANTENIMIENTO DE LA BOMBA

Visita il canale Bestway su YouTube

YouTube

per assistenza visita il sito www.bestwaycorp.com/support SI CONSIGLIA DI NON RESTITUIRE IL PRODOTTO AL FORNITORE DOMANDE? PROBLEMI? PARTI MANCANTI? Per FAQ, manuali, video o pezzi di ricambio, si prega di visitare il sito bestwaycorp.com/support

AVVERTENZA

IMPORTANTI ISTRUZIONI DI SICUREZZA

LEGGERE ATTENTAMENTE E RISPETTARE LE SEGUENTI ISTRUZIONI

AVVERTENZA - RISCHIO DI SCOSSA ELETTRICA: la pompa deve essere

alimentata da un trasformatore di isolamento o tramite un interruttore differenziale con corrente residua nominale non superiore a 30 mA.

La spina della pompa deve trovarsi ad almeno 3,5 metri di distanza dalla piscina.

L'apparecchio deve essere alimentato da un alimentatore provvisto di messa a terra.

Non è possibile utilizzare prolunghe.

AVVERTENZA - RISCHIO DI SCOSSA ELETTRICA: La pompa non può essere utilizzata in presenza di persone all nterno della piscina.

NON SOTTERRARE IL CAVO ma disporlo in modo da limitare al minimo l'intralcio per la falciatrice da giardino, tosasiepi o attrezzi simili.

AVVERTENZA - Il cavo di alimentazione fornito non può essere sostituito.

Non utilizzare l'apparecchiatura se il cavo è danneggiato.

ATTENZIONE - Questa pompa è adatta esclusivamente all'uso con piscine smontabili, ossia costruite in modo tale da essere facilmente smontate e rimontate integralmente. Una piscina fissa invece è costruita sul o nel terreno o all'interno di un edificio e non può essere smontata per essere riposta in deposito.

IMPORTANTE - Utilizzare la pompa con un'alimentazione elettrica non adatta è pericoloso e può comportare gusti irreparabili alla pompa stessa.

PERICOLO DI SCOSSA ELETTRICA - Quando ci si appresta a lavorare con dispositivi elettrici, staccare la corrente in corrispondenza degli interruttori di circuito e tenerli bloccati. In caso contrario, si aumenta il pericolo di scossa elettrica con conseguente rischio di danni e di morte.

NON RIMUOVERE IL FILO DI TERRA E NON APPORTARE NESSUNA MODIFICA

ALLA SPINA. NON UTILIZZARE ADATTATORI. Per qualunque domanda inerente

la validità della messa a terra delle spine rivolgersi a un elettricista esperto.

Maneggiare la pompa con estrema attenzione. Non tirare o sollevare la pompa per il cavo elettrico. Non sfilare mai la spina dalla presa strattonando il cavo di alimentazione. Assicurarsi che il cavo non presenti abrasioni. Tenere lontano dalla

pompa filtro tutti gli oggetti appuntiti, oli, parti mobili e fonti di calore.

AVVERTENZA - Questa apparecchiatura non è destinata all'uso da parte di persone (bambini di età inferiore a 8 anni inclusi) con capacità fisiche, mentali e sensoriali ridotte o mancanza di esperienza e conoscenze adeguate, a meno che non siano supervisionate e istruite ad un uso sicuro dell'apparecchio e se sono stati compresi i rischi connessi. I bambini devono sempre essere controllati per evitare che giochino con il prodotto. La pulizia e la manutenzione non devono essere eseguite dai bambini senza la supervisione di un adulto. (Per il mercato UE)

AVVERTENZA: Questa apparecchiatura non è progettata per essere utilizzata da persone (bambini inclusi) con ridotte funzionalità fisiche, sensoriali o mentali o da persone inesperte, a meno che non vengano controllate o che una persona responsabile della loro sicurezza non abbia spiegato loro il funzionamento dell'apparecchiatura. I bambini devono essere controllati per evitare che giochino con l'apparecchiatura. (Per un mercato diverso da UE)

La pulizia e manutenzione devono essere eseguite da un adulto maggiorenne e totalmente consapevole del pericolo di scosse elettriche. Se il prodotto non viene utilizzato per lunghi periodi, ad esempio in inverno, la piscina deve essere smontata e conservata al chiuso.

ATTENZIONE - Leggere sempre le istruzioni prima di utilizzare l'apparecchiatura e prima di procedere con l'installazione e le operazioni di montaggio/smontaggio. L'apparecchiatura deve essere collocata ad almeno 2 metri di distanza dalla piscina. (solo per la Francia). Gli impianti elettrici devono rispettare le norme nazionali di cablaggio. Consultare un elettricista qualificato per qualsiasi domanda.

Solo il supporto fornito o specificato dal produttore deve essere utilizzato con l'installazione del prodotto.

È obbligatorio accertarsi che le aperture per l'aspirazione non siano ostruite.

È consigliabile interrompere il filtraggio durante le operazioni di manutenzione sul sistema di filtraggio.

Monitorare regolarmente il livello di ostruzione del filtro.

Si raccomanda un controllo settimanale per la pulizia.

Per garantire la pulizia dell'acqua della piscina si consiglia un tempo minimo giornaliero di funzionamento del sistema di filtraggio di 8 ore.

È fondamentale sostituire i componenti danneggiati il prima possibile. Utilizzare esclusivamente componenti approvati dal responsabile dell'immissione del prodotto sul mercato.

Tutti i filtri e dispositivi di filtraggio devono essere ispezionati regolarmente per evitare che un accumulo di detriti impedisca un buon filtraggio. Lo smaltimento dei dispositivi di filtraggio deve avvenire nel rispetto delle normative vigenti.

In caso di dubbio sulla pompa o su qualsiasi dispositivo di circolazione, contattare

un installatore qualificato, o il produttore/importatore/distributore.

L'impianto di circolazione dell'acqua deve essere conforme alle normative europee, nazionali e locali, soprattutto per quanto concerne i problemi elettrici.

Qualsiasi cambiamento nella posizione della valvola, nelle dimensioni della pompa o nelle dimensioni della griglia può causare una variazione del flusso e la velocità di aspirazione può essere aumentata.

Prestare attenzione ai requisiti di sicurezza e alle raccomandazioni descritte nel manuale.

NOTA:

Prima dell'uso, esaminare con cura tutta la dotazione. Comunicare tempestivamente a Bestway, rivolgendosi a uno degli indirizzi dell'assistenza per i clienti indicati in questo manuale, di eventuali parti danneggiate o mancanti riscontrate al momento dell'acquisto.

NOTA:

Disporre la pompa su un fondo solido o su una tavola piana. Fare attenzione a posizionare piscina e pompa in modo da garantire adeguata ventilazione e possibilità di drenaggio, nonché facilità di accesso per le operazioni di pulizia.

È necessario che ci sia una spina disponibile dopo l'installazione della pompa.

NOTA:

Le condizioni atmosferiche possono incidere sulle prestazioni e sulla durata della pompa filtro. Freddo, caldo ed esposizione al sole possono provocare lacerazioni e deterioramento. Proteggere il più possibile la pompa da questi agenti. Prima di rimuovere la pompa o effettuare operazioni di manutenzione, è importante sostituire le griglie con gli tappi blu per gli attacchi di mandata/scarico forniti.

NOTA:

Non aggiungete prodotti chimici nella pompa del filtro.

Non collegare o scollegare l'apparecchio con le mani bagnate.

Scollegare sempre l'apparecchio:

• Nei giorni di pioggia
• Prima di eseguire operazioni di pulizia o manutenzione
  • Lasciare incustodito durante le vacanze
  Custodire le istruzioni. Per riassemblare il set piscina, consultare le istruzioni.

Se le istruzioni sono andate perse, contattare Bestway o consultare il sito Internet: www.bestwaycorp.com

NOTA: Questo prodotto non è destinato all'uso commerciale.

Leggere attentamente il manuale di istruzioni e conservarlo per futuri riferimenti.

CONSERVARE QUESTE ISTRUZIONI

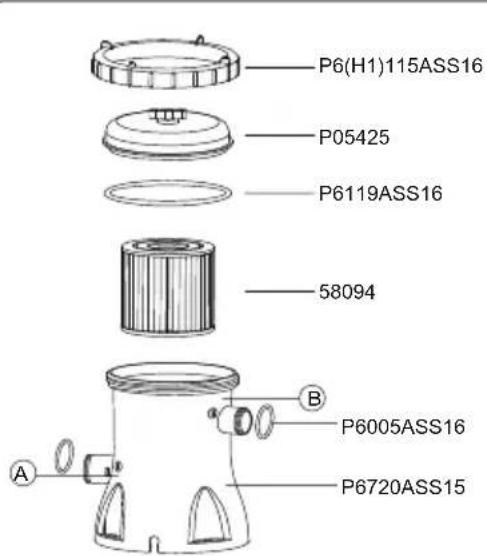

P6(H1)115ASS16 P05425 P6119ASS16 58094 B P6005ASS16 P6720ASS15 A

	A	B	C	D
P05425	1	1	1	1
P6(H1)115ASS16	1	1	1	1
P6119ASS16	1	1	1	1
58094	1	1	1	1
P6720ASS15	1	1	1	1
P6022ASS16	0	2	0	2
P6019ASS16	2	0	2	0
P6124ASS16	4	4	2	2
P6005ASS16	2	2	2	2
P61322ASS16	1	1	0	0
P61318ASS16	1	1	0	0

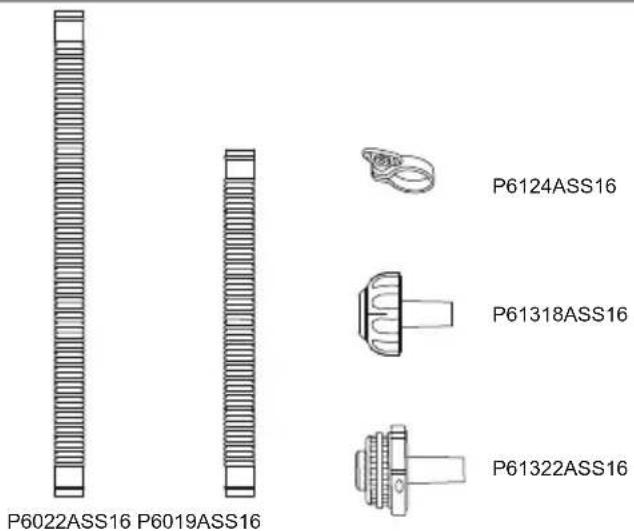

P6022ASS16 P6019ASS16 P6124ASS16 P61318ASS16 P61322ASS16

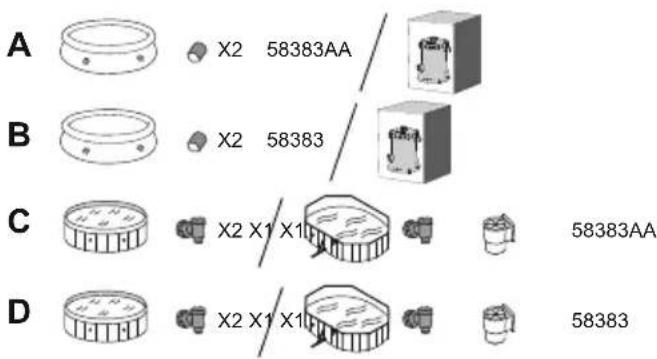

A X2 58383AA B X2 58383 C X2 X1 X1 58383AA D X2 X1 X1 58383

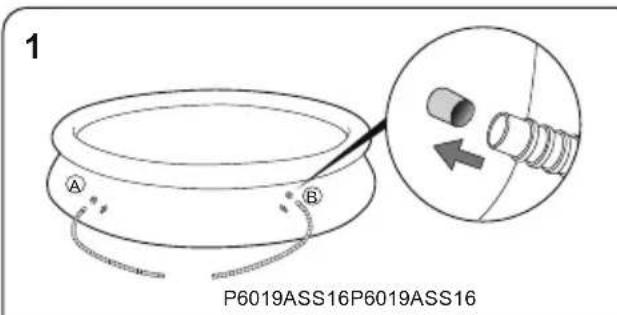

1 A B P6019ASS16P6019ASS16

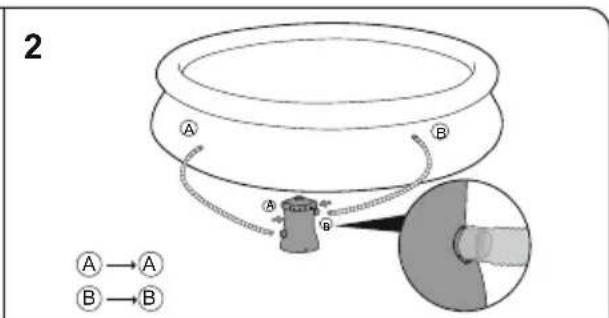

2 A B A' B' A → A B → B

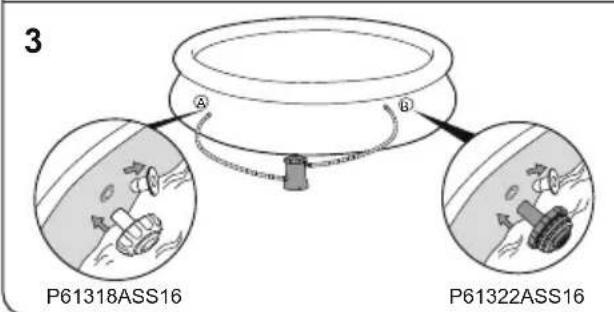

3 P61318ASS16 P61322ASS16

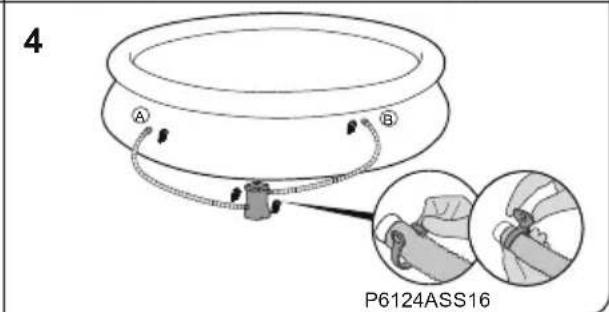

4 P6124ASS16

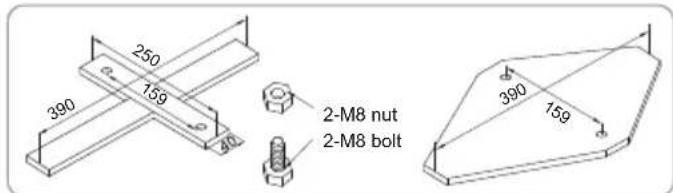

Fissaggio del basamento

In base allo standard EN60335-2-41 TEST, la pompa a filtro deve essere fissata verticalmente a terra o ad un basamento in legno o cemento prima dell'utilizzo. Sul basamento devono essere presenti due fori con diametro di 9 mm, distanziati l'uno dall'altro di 159 mm. Posizionare la pompa a filtro sul basamento e fissarla con bulloni e dadi. L'intero basamento deve pesare almeno 18 kg in modo da impedire la caduta accidentale della pompa.

2-M8 nut 2-M8 bolt

NOTA: È obbligatorio accertarsi che i connettori idraulici non siano otturati.

USO

1) Aprire/svitare la valvola di sfiato dell'aria collocata sulla pompa filtrante per evacuare l'aria mentre la pompa filtrante si riempie d'acqua.
2) Quando esce acqua dalla valvola di sfiato dell'aria, avvitarla per chiuderla e asciugare l'acqua.
3) Per avviare la pompa filtrante, collegare la spina a un interruttore differenziale.

IMPORTANTE: NON UTILIZZARE LA POMPA A FILTRO SENZ'ACQUA – Assicurarsi che le valvole di entrata e uscita della piscina siano completamente coperte dall'acqua prima di azionare la pompa a filtro.

MANUTENZIONE DELLA POMPA

ATTENZIONE: PER EVITARE IL VERIFICARSI DI SITUAZIONI PERICOLOSE, INFORTUNI O DECESSO, PRIMA DI EFFETTUARE QUALSIASI INTERVENTO DI MANUTENZIONE, ACCERTARSI CHE LA SPINA DELLA POMPA FILTRO SIA DISINSERITA.

1) Scollegare la pompa filtrante.
2) Allentare i morsetti dei tubi di ingresso e di uscita della piscina svitando il dado a farfalla in senso antiorario.
3) Rimuovere i filtri dei detriti dall'interno della piscina.
4) Sostituire i filtri dei detriti con i tappi nelle valvole di ingresso e di uscita della piscina.
5) Svitare il fermo del tappo del filtro e rimuovere il tappo del filtro.
6) Pulire la cartuccia del filtro con una manichetta da giardino, se la cartuccia è scolorita o non si pulisce, è necessario sostituirla con una nuova.
7) Inserire una cartuccia del filtro pulita (o nuova), accertandosi che sia centrata nella pompa filtrante.
8) Accertarsi che la guarnizione del tappo del filtro sia in posizione.
9) Rimontare il tappo del filtro e avvitare il fermo del tappo del filtro in posizione.
10) Sostituire i tappi con i filtri per i detriti nelle valvole di ingresso e di uscita della piscina. Stringere i morsetti dei tubi. A questo punto l'acqua fluisce nella pompa.
11) Per preparare il sistema all'uso, attenersi alla sezione ISTRUZIONI PER L'INSTALLAZIONE DELLA POMPA.

IMPORTANTE: Per motivi di igiene si consiglia di sostituire la cartuccia del filtro ogni due settimane.

STOCCAGGIO DELLA POMPA

1) Scollegare la pompa filtrante.
2) Seguire le istruzioni precedenti per arrestare il flusso d'acqua nella pompa filtrante e rimuovere la cartuccia del filtro.
3) Gettare via la cartuccia del filtro.
4) Staccare tutti i tubi.
5) Asciugare perfettamente tutti i componenti.
6) Conservare la pompa filtrante in un luogo asciutto e fuori dalla portata dei bambini. Temperatura di stoccaggio: 4-40 °C(39,2-104 F)

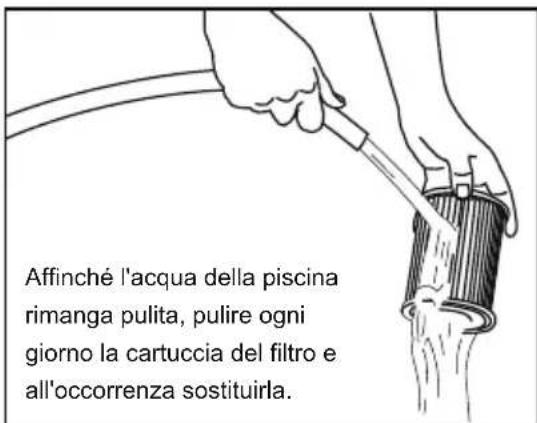

Affinché l'acqua della piscina rimanga pulita, pulire ogni giorno la cartuccia del filtro e all'occorrenza sostituirla.

CERTIFICATO DI GARANZIA DELLA POMPA

Per ulteriori informazioni relative alla garanzia della pompa per il gonfiaggio, visitare il sito Internet: www.bestwaycorp.com

SMALTIMENTO DELLA POMPA

I rifiuti di prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Si prega di riciclare presso le apposite strutture. Rivolgersi alle autorità locali o al rivenditore per i consigli sul riciclaggio.
