MANUALE UTENTE HUB HU380 Interstuhl

Congratulazioni per aver scelto Interstuhl HUB, il systemamodulare più versatile per arredare gli uffici in modo personalizzato. La qualità esclusiva si unisce all'ingegneria tedesca e a una spiccata attenzione al design. Questo documento spiega come appezzare i prodotti il più a lungo possibile.

INDICE

1. INDICAZIONI GENERALI
   2.SICUREZZA
   2.1.SPIEGAZIONDEISIMBOLI
   2.2.AVVERTENZE DI SICUREZZA
   3.AVVERTENZE TECNICHE
2. MONTAGGIO E UTILIZZO
   5.PULIZIA E MANUTENZIONE

5.1.TESSUTI E PELLI
5.2.PARTI IN ALLUMINIO
5.3. COMPONENTE ELETTRICI
6. MANUTENZIONE DEI COMPONENTI ELETTRICI
7. SMALTIMENO
8. INFORMAZIONI SULLA GARANZIA

1. INDICAZIONI GENERALI

Osservare tutte le avventenze di sicurezza. Le presenti istruzioni d'uso sono state redatte dal produttore e sono parte integrante del prodotto. Le informazioni ivi containe sono destinate all'acquirente o all'utilizzatore dei prodotti. Leggere le istruzioni d'uso integralmente e con attenzione.
Un utilizzo giudizio e accurato garantisce la sicurezza delle persone e del prodotto, nonché la redditività e la durata nel tempo del prodotto. Il produttore non è responsable per i danni dovuti all'inosservanza delle istruzioni d'uso e ad eventuali modifiche non autorizzate sul prodotto.
Ulteriori informazioni relative al telecomando Casambi Xpress e al supporto per schermi Vogel's ExtraThin 405 sono riportate nelle istruzioni d'uso allegate dei rispetti produttori.
Utilizzare i prodotti HUB esclusivamente negli ambienti pubbici e negli uffici.
Prestare attenzione a tutte le segnalazioni e le avventenze di sicurezza eventualmente collocate sui prodotti HUB e ad altri contrassegni.
L'utilizzatore rimane l'unico responsablee per eventuali danni dovuti a un utilizzo non conforme e all'inosservanza delle indicazioni delle presenti istruzioni d'uso; il produttore non si assume alcuna responsabilità.
Non è consentita alcuna modifica rilevante per la sicurezza effettuata dall'utilizzatore sui mobili imbottiti.
Interstuhl lavora costamente al perfezionamento dei modelli e della tecnia impiegata. Pertanto, ci riserviamo il diritto di apportare modifiche corrente allo sviluppo technologico alla preavviso. Chiediamo comprensione per il fatto che in qualsiast momento possono verificarsi modifiche della fornitura in termini di dotazione e tecnia.
Collocare i prodotti solamente su superfici piane per evitare ribaltamenti.
Rimuovere l'imballaggio solo nel luogo finale di installmente.
Non aprire l'imballaggio utilizzando oggetti taglienti o appuntiti.
Per la messa in esercizio è necessario che il systeme elettrico sia collegato ad un'alimentazione di corrente dotata di conduzione di protezione.
Per scegliere il luogo di installatione idoneo per i propri mobili imbottiti, prestare attenzione ad installare i mobili imbottiti conformmente all'uso a cui sono destinati e a proteggerli dall'esposizione diretta alla luce e al sole o dall'azione intensa del calore al fine di minimizzare lo solorimento del materiale di rivestimento.
Per le postazioni di lavoro permanenti è opportuno che i tessuti selezionati presentino un grado di riflessione compreso tra 0,15 e 0,75 per escludere un abbagliamento dovuto a superfici troppo lucide, troppo chiare o troppo scure.

2. SICUREZZA

2.1 SPIEGAZIONE DEI SIMBOLI

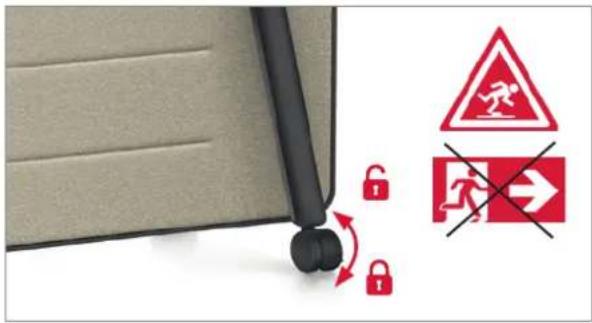

Pericolo di inciampo:

Aventimento relativo alla presenza di ostacoli sul pavimento, come ad esempio i piedi di HUB board e HUB board media.

Non ostruire le vie di fuga e i percorsi per la viabilità:

Prima di posizionare i propri prodotti, informarsi sull'ubicazione delle vie di fuga e dei percorsi per la viabilità nella propria azienda o nell'ambiente circostante. Non ostruirli. Garantire sempre un'evacuatione regolare atraverso le vie di fuga.

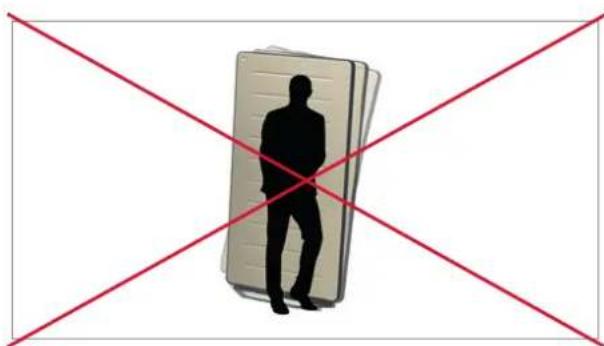

Pericolo di ribaltamento:

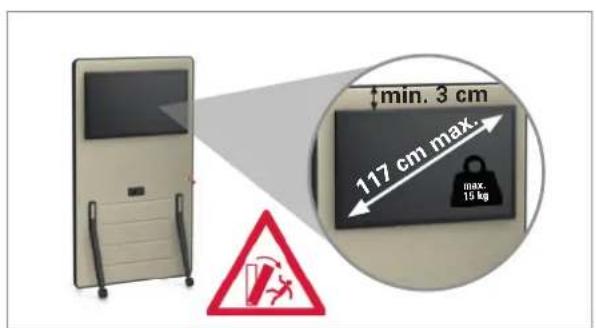

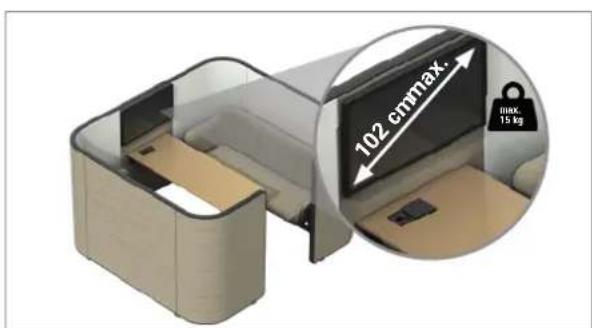

Non applicare sulla parete multimediae schermi di altre 15kg , altrimenti sussiste il pericolo di ribaltamento di tutte la parete multimediae!

SELV (Safety Extra Low Voltage) Bassissima tensione di sicurezza (classi di protezione III): al massimo 50 volt.

Il disposicao è adatto al montaggio su mobili o all'interno di mobili costuiti da materiali con caratteristiche di infiammabilità sconosciute.

Trasformatore di sicurezza - resistente al cortocircuito. Tensione di uscita fino al massimo a 50 volt

Dispositivo di controllo independente, per l'utilizzo all'esterno di luiswana copertura supplementare

Dispositivi a protezione termica. L'indicazione della temperatura alla temperatura superficiale massima in caso diizzato

Istruzioni d'uso: osservare le istruzioni d'uso

Trasferimento dati tra dispositivi a breve distanza via radio.

2.2 AVVERTENZE DI SICUREZZA

Idoneo solamente all'uso in ambienti interni.
Tenere i componenti elettrici lontano da pioggia e umidità. La penetrazione di acqua nei componenti elettrici incrementa il rischio di scosse elettriche e di danneggiamento dei componenti interessati.
Prima di agli utilizzo controllare i cavi e i connettori. Nel caso in cui venisse rilevato un danno ai cavi o ai connettori, non utilizzato più il disposativo.
Prima di modificare la posizione o trasportare il prodotto è necessario estrarre la spina. Prima di pulire i componenti elettrici accertarsi che il collegamento elettrico sia staccato.
I mobili con installazioni elettriche devono essere verificati in conformità alle norme antinfortuni- stiche e ai codici di buona pratica generalmente riconosciuti negli intervalli ivi prescritti.
Un carrvo flessibile esterno danneggiato di un componente elettrico o di una luce deve essere sostituito solamente da un technician dell'assistenza dell'azienda Interstuhl o da un technician dell'assistenza incaricato da quest'ultimo e in possesso di pari qualifica.
A causa della generazione di calore/pericolo di incendio è necessario che alla presa multipla sul lato interno del prodotto "media board" vengano collegati solamente dispositivi quali mini PC,lettori multimediali o appearecchi analoghi.
Prestare attenuation a non inciampare su cavi elettrici liberi.

Tutti i mobili imbottiti di Interstuhl con dotazioni elettriche sono conformi alle relative direttive europee (vedere la dichiarazione di conformità pagina 1)

Denominazione Collezione prodotto Interstuhl	Nome prodotto dispositivo elettrico	Valori nominali Assorbimento di potenza
Prese di corrente HUB pod; HUB board media; HUB divano; HUB panca	Netbox 16 A / 250 V Max 3500 W
Presa di corrente (tavolo)	HUB pod Netbox POINT 16 A / 250 V Max 3500 W

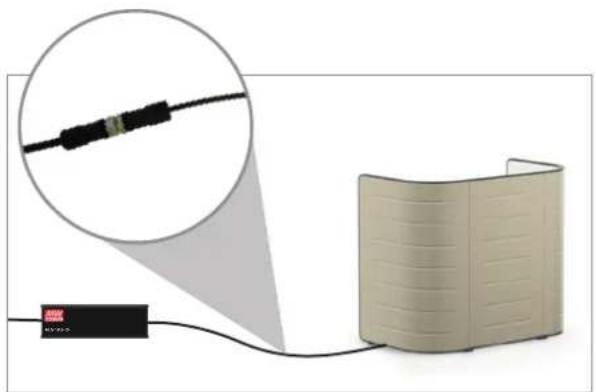

Moduli LED HUB pod - 24 V-
Telecomando LED HUB pod Casambi Xpress	3 V	-
Trasformatori	HUB pod Mean Well	100-240 V / 50-60 Hz	Max 2,1 A
	HLG-185H-24
Unità di controllo della luce	HUB pod Power Controller	10 A / 12...30 V	Max 300 W
	V2 Casambi

Per la propria sicurezza utilizzare esclusivamente i componenti sopra riportati.

In caso di utilizzo di altri componenti si esclude qualsiasi responsabilità.

Casambi Xpress

Batteria a bottleneck per il telecomando LED Casambi Xpress "CR2430"

Moduli LED HUB pod

La sostituzione della fonte luminosa/dei moduli LED non può essere effettuata dall'utente ma deve essere effettuata solamente da un technician dell'assistenza dell'azienda Interstuhl o da un technician dell'assistenza incaricato da quest'slsmo.

IlsystemaLEDdiHUBeuna luce indiretta,non idonea adilluminare un ambiente intero

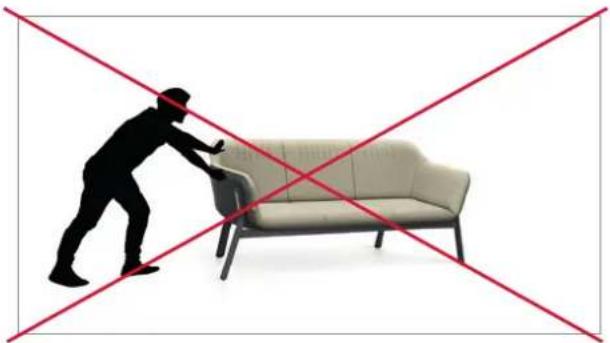

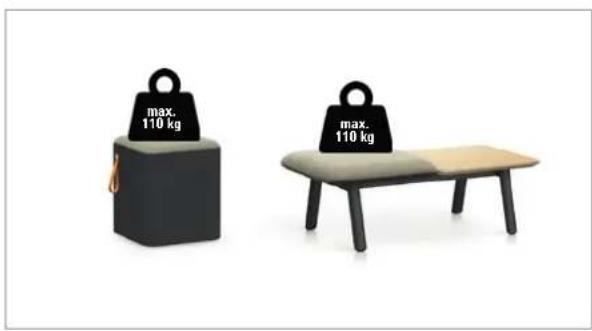

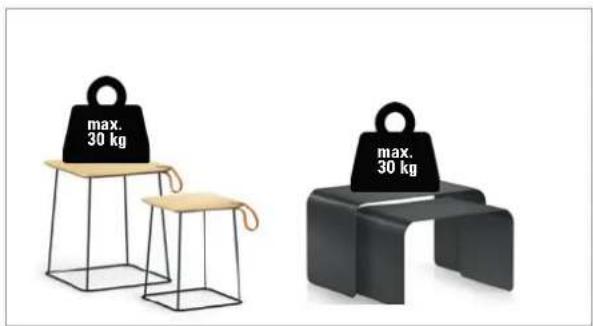

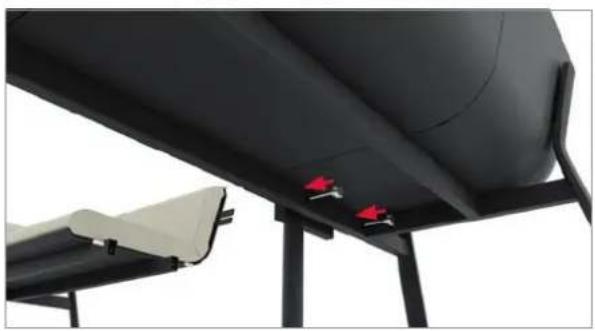

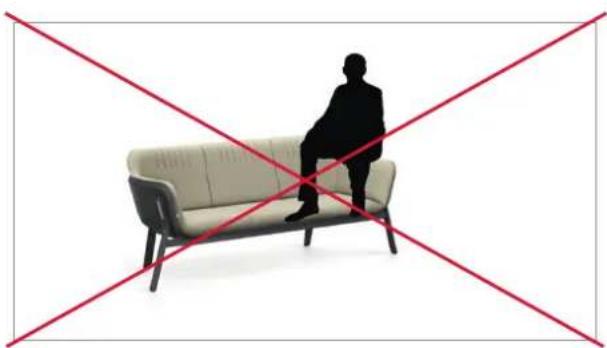

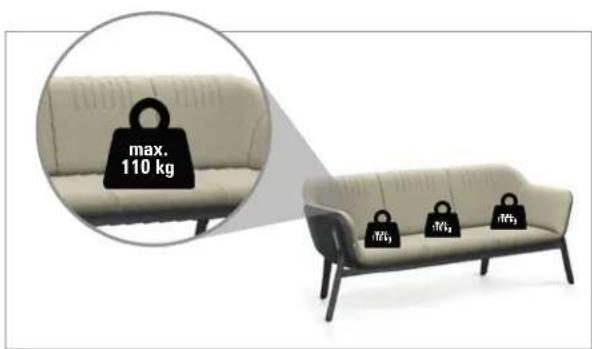

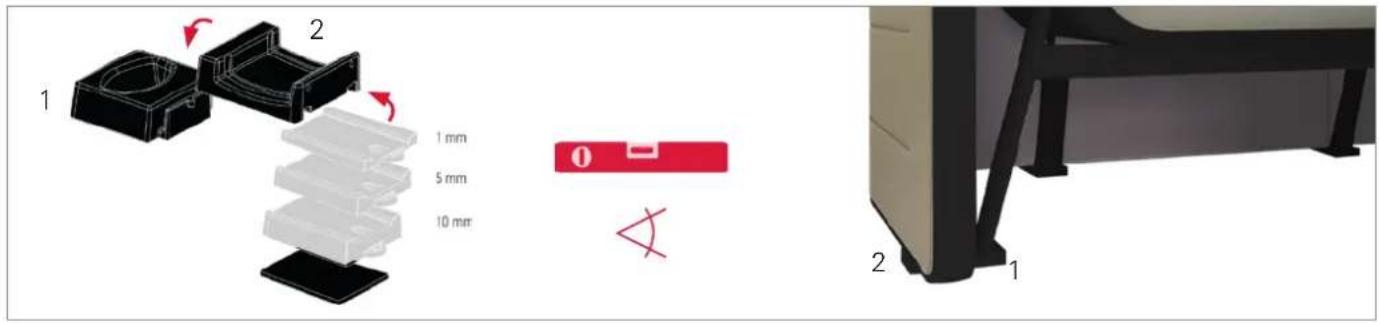

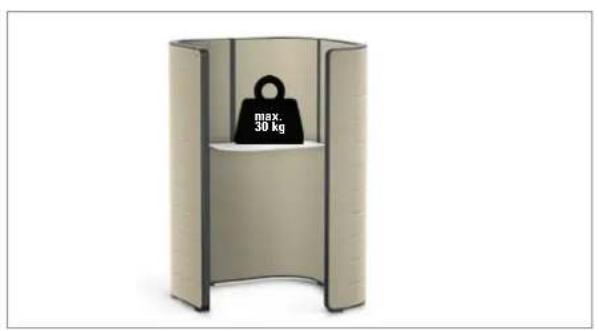

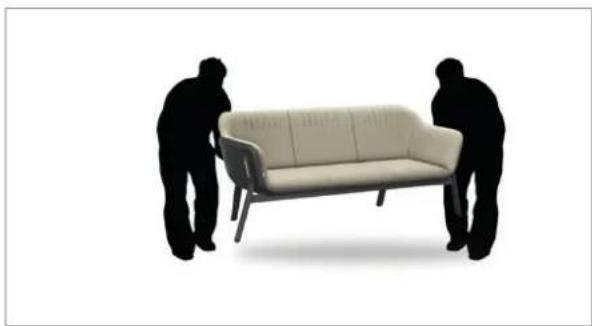

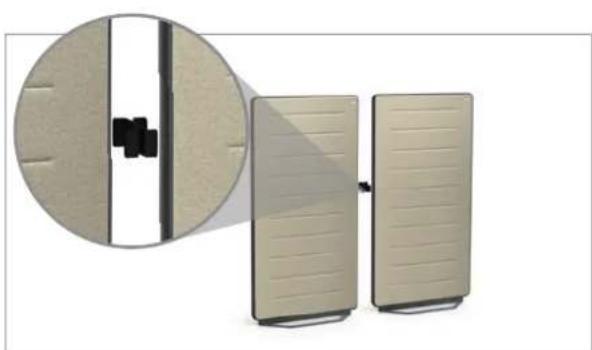

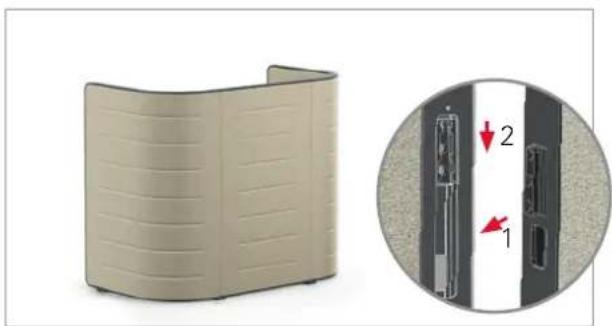

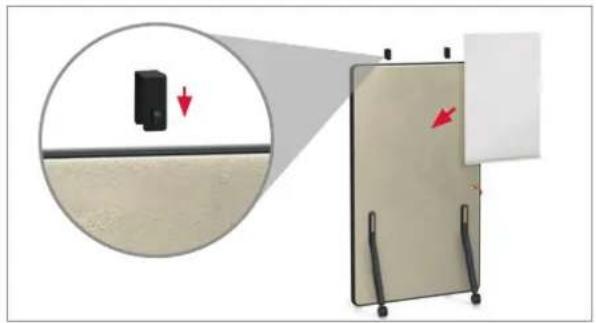

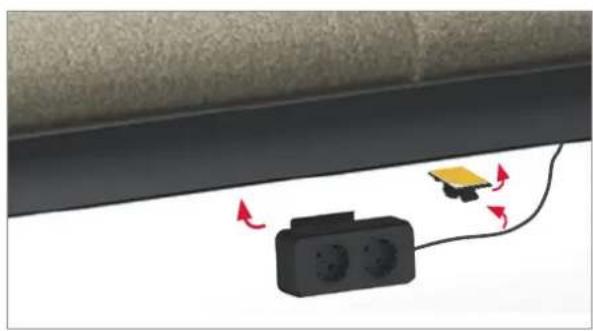

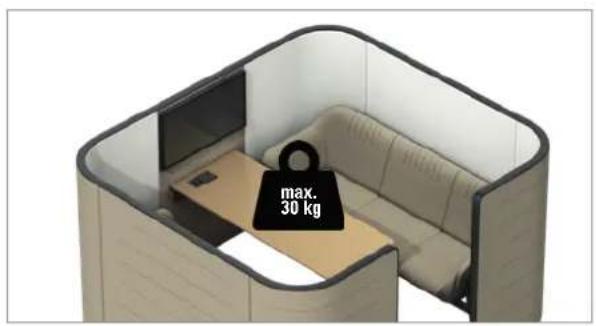

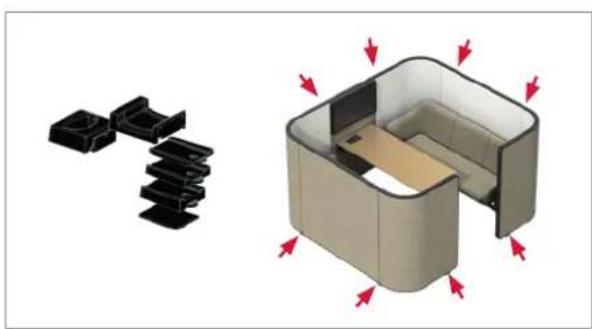

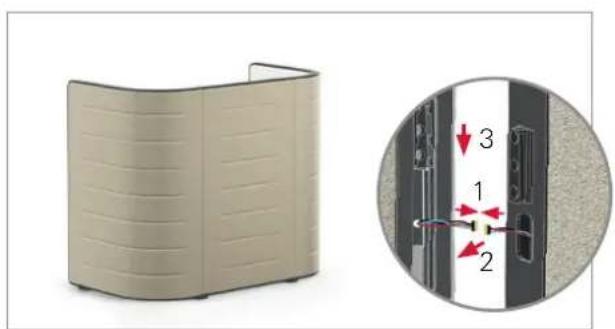

4. MONTAGGIO E UTILIZZO

Video contente le istruzioni di montaggio

5. PULIZIA E MANUTENZIONE

5.1 TESSUTI E PELLI

Pulire regolarmente il prodotto prestando attenzione alla composizione dei materiali del rivestimento del mobile. Intervenire il più rapidamente possibile per rimuovere eventuali liquidi presenti sul mobile. Asciuagare il liquido. Non utilizzato mai i tradizionali smacchiatori, solventi o altri detergenti non idonei. Aspirare briziole e sabbia con il beccuccio smussato dell'aspirapolvere. Importante: per farlo, regolare l'aspirapolvere alla potenza minima. Se alcuti elementi dell'imbottitura risultano schiacciati oppure se le cuciture si sono spostate, è possible ripristinare rapidamente la forma e l'aspetto desiderati sprimacciando e tirando delicatamente l'imbottitura. Per una pulizia professionale consigliamo il nostro kit di manutenzione dei tessuti Interstuhl: interstuhl.com/care

5.2 PARTI IN ALLUMINIO

Non utilizzato acidi o detergenti alcalini. Non utilizzato abrasivi, lana d'acciaio, pagliette o strumenti simili. L'utilizzo di oggetti appuntiti o affiliati, ad esempio lame o coltelli, cui danneggiare la superficie (graffi). Lo sporco leggero può essere rimioso con un panno morbido e umido e un detergente neutro di uso domestico. Dopodiché si consiglia di passare un panno asciutto per ottener una superficie uniforme e priva di striature. In caso di sporco ostinato, utilizzato prodotti per la pulizia privi di solventi. Prima di procedere, testarli in una zona coperta.

5.3 PARTI ELETTRICHE

Prima della pulizia, estrarre la spina alla presa elettrica. Non utilizzare detergenti, detersivi a spruzzo o prodotti per la pulizia dei vetri aggressivi. All'internalo dei componenti elettrici non devono penetrare oggetti o liquidi.

6. MANUTENZIONE DEI COMPONENTI ELETTRICI

Eventuali riparazioni e altre modifiche devono essere effettuate da un technique dell'assistenza dell'azienda Interstuhl o da un technique dell'assistenza incaricato da quest'ultimo. Se le riparazioni vengono effettuate da asoggetti esterni, iosti non vengono rimborsati. Prima di svolgere una riparazione, estrarre sempre la spina!

7. SMALTIMENTO

I mobili imbotti di Interstuhl sono progettati per un impiego duratto e sostinibile. Poiché ci sentiamo impegnati nei confronti dell'ambiente, preghiamo gli utenti, al termine della fase di utilizzo, di smaltire i mobili correttamente. Conferire i rifiuti speciali (ad es. unità di lavoro, parti elettroniche) nei sistemi di raccolta previsti (informarsi a tal proposito presso gli enti comunali). Anche il materiale di imballaggio utilizzato per la consegna è riciclabile. Lasciarlo all'addetto alla consegna oppure smaltire i materiali per tipologia nei sistemi di raccolta previsti. I mobili imbotti di Interstuhl che rientano nella ElektroG (legge sulle apparecchiature elettriche ed elettroniche) sono appositamente contrassegnati e registrati con il seguito n. RAAEE DE 32839315 I mobili imbotti contrassegnati possono essere smaltiti Gratisamente presso i centri di raccolta comunali.

I rifiuti di apparecchiature elettriche ed elettroniche non devono essere smaltiti nei bidoni dei rifiuti comunali.

8. GARANZIA

La garanzia di 10 anni vale per tutti i prodotti Interstuhl e per tutti i ricambi. I prodotti digitali elettronici sono esclusi alla garanzia di 10 anni. Le condizioni di garanzia dettagliate di Interstuhl sono riportate sul site www.interstuhl.com.

Interstuhl

72469 Meßstetten-Tieringen, Germania

Telefon [phone]

Fax[phone]

[e-mail]

interstuhl.com
