MANUALE UTENTE CE C6 LD Systems

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO 50

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE 50

SPIEGAZIONI DI TERMINI E SIMBOLI 50

ISTRUZIONI DI SICUREZZA 51

NOTE SUI DISPOSITIVI DA INSTALLARE

IN INTERNI 53

DOTAZIONE 54

INTRODUZIONE 54

MONTAGGIO 55

CURA, MANUTENZIONE E RIPARAZIONE 56

DIMENSIONI 57

DATI TECNICI 57

SMALTIMENTO 58

DICHIARAZIONI DEL PRODUTTORE 58

ENGLISH

Questa unità è stata progettata e prodotta secondo standard di alta qualità per garantire un funzionamento senza problemi per molti anni. Questo è ciò che LD Systems rappresenta con il suo nome e la sua pluriennale esperienza come produttore di prodotti audio di alta qualità. Leggere attentamente le presenti istruzioni per l'uso in modo da poter sfruttare al meglio il nuovo prodotto LD Systems.

Ulteriori informazioni su LD Systems sono disponibili sul nostro sito web WWW.LD-SYSTEMS.COM

INFORMAZIONI SU QUESTE ISTRUZIONI PER L'USO

• Prima della messa in funzione, leggere attentamente le istruzioni di sicurezza e l'intero manuale.
• Osservare le avvertenze riportate sull'apparecchio e nelle istruzioni per l'uso.
• Tenere sempre a portata di mano le istruzioni per l'uso.
• In caso di vendita o cessione dell'apparecchio, assicurarsi di consegnare anche le presenti istruzioni per l'uso, in quanto costituiscono una parte essenziale del prodotto.

UTILIZZO IN CONFORMITÀ ALLE NORMATIVE

Il prodotto è un dispositivo per l'installazione audio professionale! Il prodotto è stato sviluppato per l'uso professionale nel campo dell'installazione audio e non è destinato all'uso domestico! Inoltre, questo prodotto è destinato all'installazione da parte di persone qualificate con conoscenze specifiche e all'uso da parte di persone istruite! L'uso del prodotto al di fuori dei dati tecnici e delle condizioni operative specificate è considerato un uso improprio! È esclusa la responsabilità per danni a persone e cose dovuti a un uso improprio! Il prodotto non è adatto a:

• Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
  • Bambini (i bambini devono essere istruiti a non giocare con l'apparecchio)

SPIEGAZIONI DI TERMINI E SIMBOLI

1. PERICOLO: la parola PERICOLO, eventualmente abbinata a un simbolo, indica situazioni o condizioni immediatamente pericolose per l'incolumità.
2. AVVERTENZA: la parola AVVERTENZA, eventualmente abbinata a un simbolo, indica situazioni o condizioni potenzialmente pericolose per l'incolumità.
3. CAUTELA: la parola CAUTELA, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono provocare lesioni.
4. ATTENZIONE: la parola ATTENZIONE, eventualmente abbinata a un simbolo, indica situazioni o condizioni che possono provocare danni alle cose e/o all'ambiente.

Questo simbolo indica pericoli che possono causare scosse elettriche.

Questo simbolo indica punti di pericolo o situazioni pericolose.

Questo simbolo indica pericoli dovuti a superfici calde.

Questo simbolo indica pericoli dovuti a livelli di volume elevati.

Questo simbolo indica informazioni complementari sull'utilizzo del prodotto.

Questo simbolo indica un dispositivo che non contiene parti sostituibili dall'utente.

Questo simbolo indica un dispositivo che può essere utilizzato solo in ambienti asciutti.

ISTRUZIONI DI SICUREZZA

PERICOLO

1. Non aprire né modificare il dispositivo.
2. Se il dispositivo non funzionasse più correttamente, vi fossero caduti sopra dei liquidi o degli oggetti, o se fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccarlo dall'alimentazione elettrica. La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.
3. Nei dispositivi con classe di protezione 1, il conduttore di protezione deve essere collegato correttamente. Non disattivare mai il conduttore di protezione. I dispositivi con classe di protezione 2 non hanno il conduttore di protezione.
4. Assicurarsi che i cavi sotto tensione non siano piegati o riportino altri danni di tipo meccanico.
5. Non bypassare mai il fusibile del dispositivo.

AVVERTENZA

1. Il dispositivo non deve essere messo in funzione se presenta danni evidenti.
2. Il dispositivo deve essere installato solo in assenza di tensione.
3. Il dispositivo non deve essere messo in funzione se il cavo di alimentazione è danneggiato.
4. I cavi di alimentazione fissi devono essere sostituiti solo da personale qualificato.

ATTENZIONE

1. Non mettere in funzione il dispositivo se ha subito forti sbalzi di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
2. Verificare che la tensione e la frequenza della rete elettrica corrispondano ai valori indicati sul dispositivo. Se il dispositivo è dotato di selettore di tensione, collegare il dispositivo solo dopo aver impostato il selettore correttamente. Utilizzare esclusivamente cavi di alimentazione adatti.
3. Per scollegare dalla rete elettrica tutti i poli del dispositivo, non è sufficiente premere l'interruttore di accensione/spegnimento del dispositivo.
4. Assicurarsi che il fusibile utilizzato corrisponda al tipo stampato sul dispositivo.
5. Accertarsi che siano state adottate misure adeguate contro la sovratensione (ad es. fulmini).
6. Rispettare la corrente di uscita massima indicata sui dispositivi con collegamento Power Out. Assicurarsi che la potenza assorbita complessivamente da tutti i dispositivi collegati non superi il valore indicato.
7. Sostituire i cavi di alimentazione a innesto esclusivamente con cavi originali.

PERICOLO

1. Pericolo di soffocamento! I sacchetti di plastica e i componenti minuti devono essere tenuti fuori dalla portata delle persone (inclusi i bambini) con limitate capacità fisiche, sensoriali o mentali.
2. Pericolo di caduta! Verificare che l'apparecchio sia installato in modo stabile e non possa cadere. Utilizzare esclusivamente stativi e dispositivi di fissaggio adatti (in particolare nel caso di impianti fissi). Assicurarsi che gli accessori siano installati e fissati correttamente. Aver cura di rispettare le disposizioni di sicurezza in vigore.

AVVERTENZA

1. Utilizzare il dispositivo unicamente nelle modalità previste.
2. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
3. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.
4. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
5. Rispettare assolutamente la distanza minima indicata per i materiali normalmente infiammabili! Salvo diversa ed esplicita indicazione, la distanza minima è 0,3 m.

CAUTELA

1. I componenti mobili, come le staffe di montaggio o componenti mobili di altro tipo, comportano il rischio di schiacciamento.

ATTENZIONE

1. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.
2. Non posizionare fonti di accensione, come candele accese, in prossimità del dispositivo.
3. Le fessure di ventilazione non devono essere coperte e le ventole non devono essere bloccate.
4. Per il trasporto utilizzare l'imballaggio originale o imballaggi previsti dal produttore.
5. Non sottoporre il dispositivo a urti o scossoni.
6. Rispettare la classe di protezione IP e le condizioni ambientali, come la temperatura e l'umidità dell'aria, secondo la specifica.
7. I dispositivi possono essere continuamente perfezionati. Se le indicazioni relative alle condizioni di funzionamento, alle prestazioni, o ad altre caratteristiche del dispositivo riportate nel manuale di istruzioni differiscono da quelle apposte sul dispositivo, hanno sempre priorità quelle sul dispositivo.
8. Il dispositivo non è adatto a climi tropicali né all'utilizzo a oltre 2000 m sul livello del mare.

CAUTELA

Il collegamento di cavi di segnale può causare notevoli interferenze. Accertarsi che i dispositivi collegati sull'uscita siano silenziati quando vengono accoppiati, altrimenti i picchi delle interferenze possono provocare danni.

ATTENZIONE: ELEVATI LIVELLI SONORI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato a uso professionale.

Di conseguenza, se viene destinato ad un uso commerciale, sarà soggetto alle norme e ai regolamenti dell'Associazione per la prevenzione di infortuni del rispettivo settore professionale.

Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato:

L'utilizzo di questo prodotto può generare elevati livelli di pressione acustica (SPL) che possono provocare danni all'udito. Evitare l'esposizione a livelli di volume elevati.

NOTE SUI DISPOSITIVI DA INSTALLARE IN INTERNI

1. I dispositivi da installazione sono progettati per l'uso continuato.
2. I dispositivi per l'installazione in interni non sono resistenti alle intemperie.
3. Anche le superfici e le parti in plastica dei dispositivi da installazione sono soggetti a invecchiamento, ad esempio a causa dei raggi UV e delle variazioni di temperatura, ma solitamente senza pregiudicare il funzionamento.
4. Nei dispositivi a installazione fissa, è inevitabile che si depositino impurità, ad esempio la polvere. Seguire scrupolosamente le indicazioni sulla cura.
5. Salvo quando esplicitamente indicato in altro modo sul dispositivo o nei dati tecnici, l'altezza di montaggio deve essere inferiore a 5 m.

DOTAZIONE

Estrarre il prodotto dalla confezione e rimuovere tutto il materiale di imballaggio. Verificare la completezza e l'integrità della consegna e informare il proprio distributore di fiducia immediatamente dopo l'acquisto in caso di consegna incompleta o danneggiata.

In dotazione con il prodotto LDCEC6 viene fornito:

• 1 altoparlante da soffitto CE C6
- Manuale d'istruzioni

In dotazione con il prodotto LDCEC8 viene fornito:

• 1 altoparlante da soffitto CE C8
- Manuale d'istruzioni

INTRODUZIONE

CE C6

L'elegante altoparlante da soffitto CE C6 assicura un'emissione pulita del parlato e della musica di sottofondo e una copertura omogenea. L'aspetto sobrio conferito dall'assenza di telaio lo rende perfetto per qualsiasi interno. Facile da installare, offre performance eccellenti con una risposta in frequenza da 120 Hz a 18 kHz e la capacità di raggiungere 93 dB a 1 m. Il CE C6, realizzato in plastica ABS con una griglia protettiva in alluminio, si distingue per la sua longevità e per una duratura qualità del suono.

CE C8

L'elegante altoparlante da soffitto CE C8 assicura un'emissione pulita del parlato e della musica di sottofondo e una copertura omogenea. L'aspetto sobrio conferito dall'assenza di telaio lo rende perfetto per qualsiasi interno. Facile da installare, offre performance eccellenti con una risposta in frequenza da 100 Hz a 18 kHz e la capacità di raggiungere 93 dB a 1 m. Il CE C8, realizzato in plastica ABS con una griglia protettiva in alluminio, si distingue per la sua longevità e per una duratura qualità del suono.

CARATTERISTICHE

CE C6

• Design discreto, senza telaio
• Potenza di picco 6 W
• Adatto per linee di altoparlanti da 100 V
• Impostazioni di potenza a 3 W e 6 W
• Facile da installare

CE C8

• Design discreto, senza telaio
  • Potenza nominale 10 W
• Adatto per linee di altoparlanti da 100 V
• Impostazioni di potenza a 5 W e 10 W
• Facile da installare

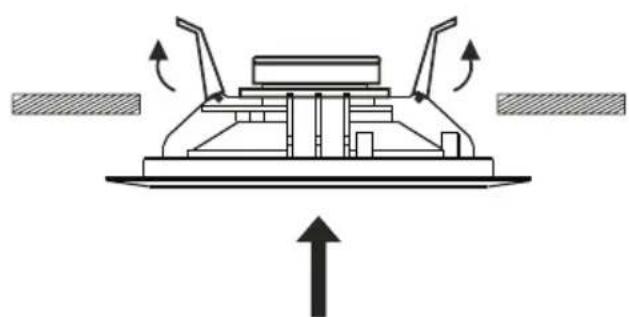

MONTAGGIO

PERICOLO: Il montaggio sopratesta richiede una vasta esperienza, che include il calcolo dei valori limite per il carico di lavoro, il materiale di installazione utilizzato e la verifica periodica della sicurezza di tutti i materiali di installazione e dei fari. In assenza di queste qualifiche, non cercare di effettuare da soli l'installazione, ma ricorrere all'aiuto di imprese professionali. Sussiste il rischio che dispositivi non montati o fissati correttamente si allentino e cadano. Ciò può causare lesioni gravi o mortali alle persone.

Prima dell'installazione, verificare che l'impianto di amplificazione a cui l'altoparlante deve essere collegato sia spento e che i cavi di collegamento siano senza tensione!

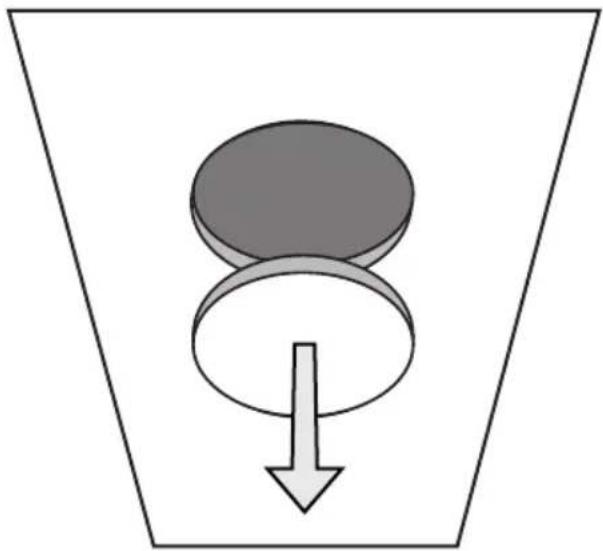

1 Eseguire nel soffitto un foro di diametro adeguato (170 mm per il CE C6, 210 mm per il CE C8).

2 Collegare l'alimentazione del segnale alla derivazione desiderata del trasformatore del cavo (v. tabelle). Piegare verso l'alto i bracci di sostegno dell'altoparlante, premere l'altoparlante nel foro del soffitto e ripiegare nuovamente i bracci di sostegno verso il basso.

CE C6 CE C8
Da 3 W a 100 V bianco Da 5 W	a 100 V bianco
Da 6 W a 100 V rosso Da 10 W	a 100 V rosso
COM nero COM nero

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire il corretto funzionamento del dispositivo nel tempo, è necessario sottoporlo a una pulizia regolare e, se necessario, a manutenzione. La necessità di cura e manutenzione dipende dall'intensità e dall'ambiente di utilizzo.

In generale si consiglia di effettuare un'ispezione visiva prima di ogni utilizzo. Si consiglia inoltre di eseguire tutti gli interventi di pulizia applicabili menzionati di seguito ogni 500 ore di funzionamento o, in caso di minore intensità di utilizzo, al più tardi dopo un anno. I difetti causati da cura insufficiente possono comportare la limitazione dei diritti di garanzia.

CURA (EFFETTUABILE DALL'UTENTE)

AVVERTENZA! Prima di qualsiasi intervento di cura, staccare l'alimentazione elettrica e, se possibile, tutti i collegamenti del dispositivo.

NOTA BENE: una cura inadeguata può danneggiare il dispositivo, causando anche danni irreparabili.

1. Le superfici dell'alloggiamento devono essere pulite con un panno umido pulito. Aver cura che all'interno del dispositivo non penetri umidità.
2. Le aperture di ingresso e uscita dell'aria devono essere pulite regolarmente, rimuovendo polvere e sporcizia. Se si utilizza aria compressa, aver cura di non danneggiare il dispositivo (in questo caso, ad esempio, le ventole devono essere bloccate).
3. I cavi e i contatti elettrici devono essere puliti regolarmente, rimuovendo polvere e sporcizia.
4. In generale per la pulizia non devono essere utilizzati detergenti o sostanze con effetto abrasivo; in caso contrario la qualità della superficie potrebbe essere compromessa. In particolare i solventi, come l'alcol, possono compromettere l'azione delle guarnizioni dell'alloggiamento.
5. In generale, i dispositivi devono essere conservati in un luogo asciutto e protetti da polvere e sporcizia.

MANUTENZIONE E RIPARAZIONE (SOLO DA PARTE DI PERSONALE SPECIALIZZATO)

PERICOLO! Il dispositivo contiene componenti sotto tensione. Anche dopo la disconnessione dalla rete elettrica, nel dispositivo può permanere tensione residua, dovuta ad esempio a condensatori carichi.

NOTA BENE: il dispositivo non contiene assiemi che richiedono manutenzione da parte dell'utente.

NOTA! Gli interventi di manutenzione e riparazione devono essere eseguiti solo da personale specializzato autorizzato dal produttore. In caso di dubbi rivolgersi al produttore.

NOTA BENE: gli interventi di manutenzione non eseguiti correttamente possono invalidare la garanzia.

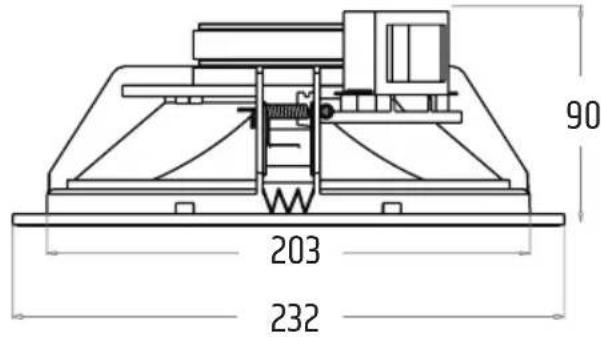

DIMENSIONI (MM)

74 163 186

CE C8CE C6

90 203 232

DATI TECNICI

Codice articolo LDCEC6 LDCEC8
Tipo di prodotto Altoparlante da installazione Altoparlante da installazione
Tipo Altoparlante da soffitto Altoparlante da soffitto
Colore Bianco Bianco
Dimensioni woofer 6" 8"
Ingresso da 100 V 3 W/6 W 5 W/10 W
Risposta in frequenza 100 Hz - 15 kHz 80 Hz - 15 kHz
Sensibilità 1 W/1 m	93 ± 3 dB	93 ± 3 dB
Potenza	6 W	10 W
Temperatura ambiente	Da -25 °C a +55 °C	Da -25 °C a +55 °C
Materiale	ABS, verniciato a polvereGriglia anteriore in alluminio	ABS, verniciato a polvereGriglia anteriore in alluminio
Foro nel soffitto ∅ 170 mm	∅ 210 mm
Ingombro (L x H x P)	186 mm x 186 mm x 74 mm	232 mm x 232 mm x 90 mm
Peso	0,71 kg	0,90 kg

SMALTIMENTO

Imballaggio

1. Gli imballaggi possono essere riciclati attraverso i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

Dispositivo

1. Questo dispositivo è soggetto alla Direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche nella versione in vigore. (Direttiva RAEE sui rifiuti di apparecchiature elettriche ed elettroniche). I dispositivi e le batterie usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo o le batterie usati devono essere smaltiti tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Rispettare le normative in vigore nel proprio Paese.
2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
3. I clienti privati possono richiedere informazioni sulle opzioni di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all'indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale.

CONFORMITÀ CE

Adam Hall GmbH dichiara che questo prodotto è conforme alla seguente direttiva (se applicabile): R&TTE (1999/5/CE) o RED (2014/53/UE) a partire da giugno 2017 Direttiva Bassa Tensione (2014/35/UE) Direttiva EMV (2014/30/UE) RoHS (2011/65/UE) La dichiarazione di conformità completa è disponibile sul sito www.adamhall.com. Inoltre, è possibile richiederla all'indirizzo [e-mail].

DICHIARAZIONE DI CONFORMITÀ EU

Le dichiarazioni di conformità per i prodotti coperti dalle direttive LVD, EMC e RoHS possono essere richieste a [e-mail]. Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED, possono essere richieste all'indirizzo www.adamhall.com/compliance/.

I refusi e gli errori, così come le modifiche tecniche o di altro tipo sono riservati!
