MANUALE UTENTE SW-20185 Sunware
IT Moduli solari Istruzioni per l'installazione ..... 36
Istruzioni per l'installazione
Congratulazioni!
Con l'acquisto del modulo solare della SunWare Solartechnik avete scelto il massimo della qualità del "Made in Germany".
Per poter godere a lungo dei vantaggi del nuovo modulo solare leggere le seguenti indicazioni con attenzione.
Nel caso in cui vi siano delle domande che non trovano esaurienti risposte in questo materiale, rivolgetevi al vostro rivenditore specializzato. Naturalmente anche noi siamo sempre disponibili a dare le informazioni desiderate.
Per maggiori informazioni visitate il sito www.sunware.de
Contenuto della confezione:
1 x Modulo solare
1 x Istruzioni per l'uso
Solo nei moduli con cavo di collegamento tripolare:
1 x protezione della cella costituita da:
1 x corpo (piatra di base/coperchio) con circuito stampato
2 x morsetti di scarico della trazione
4 x viti con disco pressato per lo scarico della trazione (3,0 x 14 mm)
2 x viti per l'alloggiamento (3,0 x 16 mm)
In queste istruzioni per l'uso si trovano importanti informazioni di sicurezza che vanno lette e osservate attentamente.
Conservare per tutta la durata della garanzia la fattura e la confezione originali.
Non aprire in nessun caso il box impermeabile del cavo di collegamento e non applicarvi alcun foro (ad es. per fissarlo) sul modulo solare.
I moduli solari SunWare non possono essere piegati! I moduli possono essere montati con una leggera curvatura: al massimo 3 cm per ogni metro di lunghezza del modulo!


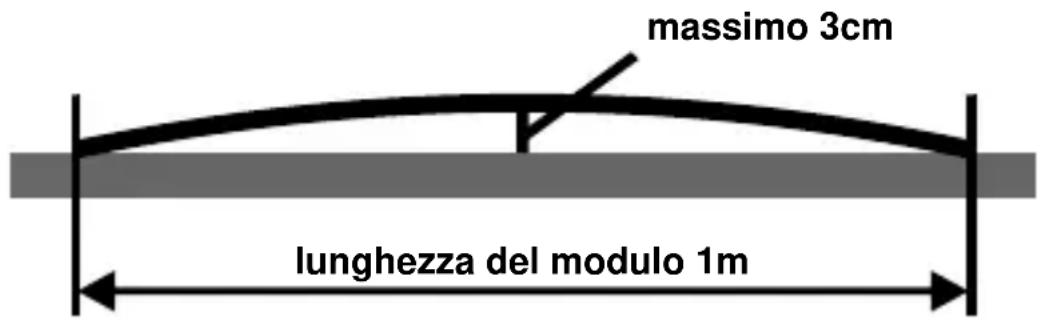

massimo 3cm lunghezza del modulo 1mI moduli solari sopportano una curvatura massima del 3%
Fare una particolare attenzione a montare il modulo in modo che non possa vibrare! Le vibrazioni e le eccessive curvature possono danneggiare o rompere il modulo!
Si raccomanda di utilizzare tutti i punti di fissaggio del modulo!
Non tendere il cavo nel suo punto di uscita e non piegare il cavo!
Digitare: SunWare barca moduli solari IMMAGINE ①
1 Cavo
Box di collegamento impermeabile all'acqua salata, avvitato alla piastra di supporto
2 Adesivo
con il numero di serie di 6 cifre
3 Fori
4 Le protezioni degli spigoli
(opzionali) possono essere facilmente applicate e tolte
Digitare: SunWare moduli solari compatti IMMAGINE ②
1 Foro destro per l'uscita del cavo
Box di collegamento impermeabile all'acqua salata, avvitato alla piastra di supporto
2 Adesivo
con il numero di serie di 6 cifre
5 Side-Clip
4 Montaggio
Luogo di installazione:
Perché il modulo solare fornisca delle prestazioni ottimali il sole deve trovarsi il più a lungo possibile in posizione verticale sul modulo stesso. Siccome le condizioni del luogo offrono raramente un montaggio di questo tipo, il montaggio su di una superficie piana è una valida alternativa.
Montare il modulo solare sempre su di una superficie solida in grado di sopportarne il peso! Sono superfici di montaggio adatte ad es. i tetti delle cabine, la coperta della barca ed i tettucci scorrevoli non flessibili, quando il montaggio non li rende utilizzabili.
Nel montaggio osservare che il modulo solare può sopportare al massimo una curvatura del 3% (v. p. 38).
Fare attenzione in particolare a non far vibrare il modulo. Sono superfici inadatte ad es. un telone o un telo cerato.
Le vibrazioni e le curvature eccessive possono danneggiare o rompere il modulo!
Se si vuole camminare sul modulo solare con delle scarpe per imbarcazioni si dovrà garantire che il modulo sia ben fissato e che sia aderente alla superficie di appoggio, e che questa superficie sia solida e in grado di supportare il vostro peso.
In caso di non utilizzo conservare il modulo solare esclusivamente su di una superficie solida e piana e nella sua confezione originale!
Avviso:
Tutti i moduli solari di potenza pari o superiore a 24Wp devono essere fissati! Si sconsiglia un utilizzo mobile: le vibrazioni possono danneggiare il modulo!
a) Fissaggio mediante gli appositi fori:
Tutti i moduli solari SunWare sono dotate di fori 3 di fissaggio. Il diametro dei fori per i moduli solari Standard da 12V e 24V è di 5,6 mm, per i moduli solari compatti da 12V è di 4,5 mm.
Per il montaggio utilizzare sempre tutti i fori del modulo solare. Per il montaggio utilizzare esclusivamente delle viti.
Attenzione:
Non applicare dei nuovi fori sul modulo e utilizzare per il fissaggio del modulo esclusivamente i fori esistenti!
Utilizzare sempre tutti i fori per il fissaggio!
Se si vuole incollare il modulo solare su di una base di appoggio, si consiglia una colla PUR ad 1 componente, ad es. Helmipur SH100 o Sikaflex 221. Sono necessari circa 300 g di colla.
Applicare la colla 7 sul fondo del modulo come raffigurato nella immagine 3.
c) Fissaggio con le clip di fissaggio SunWare: IMMAGINE ④ + ②
Le clip di fissaggio sono adatte a tutti i moduli solari SunWare.
Le clip sono avvitate alla superficie di fondo. Nel set di fissaggio sono comprese delle viti adatte.
Le clip di fissaggio SunWare sono disponibili presso i rivenditori specializzati.
Per maggiori informazioni sulle clip vedere il nostro sito internet: www.sunware.de
IMMAGINE ④
5 Set di fissaggio: Side-Clip
6 Set di fissaggio: Mid-Clip
Riguarda solo i moduli solari SunWare con cavo di allacciamento tripolare!
Attenzione:
- Prima di attivare il modulo solare si deve collegare la protezione della cella in dotazione!
- La protezione della cella non deve essere esposta a umidità o bagnata.
- Ogni singolo modulo solare SunWare deve essere collegato all'estremità del cavo con la relativa protezione della cella. I moduli solari possono essere collegati solo dopo la protezione della cella, in serie o in parallelo.
IMMAGINE
1) Avvitare i 3 fili del cavo del modulo nella morsettiera tripla 9.
Si raccomanda di osservare che i codici a colori devono corrispondere a quanto impresso sul circuito stampato 8.
Controllare che i bussolotti terminali dei fili siano ben collocati nelle morsettiere a vite.
2) Dopo aver collegato il modulo con il circuito stampato si può realizzare il collegamento con il regolatore di carica con un cavo standard (2x1,5 mm ^2 ) 10.
Si raccomanda di osservare la polarità dei cavi (vedere quanto impresso sul circuito stampato) 8.
3) Con i 2 morsetti per cavi in dotazione, fissare i cavi alla piastra di fondo dell'alloggiamento 11.
4) Avvitare ora il coperchio sulla piastra di fondo 12.
Dopo aver installato la protezione della cella, si può collegare il modulo solare alla batteria con un regolatore di carica.
Per prima cosa togliere il nastro massa dalla batteria e coprire il modulo per prevenire dei cortocircuiti o la formazione di scintille.
Posare un cablaggio che va dal regolatore di carica del modulo solare direttamente alla batteria e collegarlo ai morsetti dei poli + e – (vedere le istruzioni del regolatore).
Nei sistemi a 24V si devono attivare due moduli da 12V in serie o utilizzare moduli da 24V.
Allacciamento in parallelo dei moduli solari IMMAGINE ⑥
Allacciamento in serie dei moduli solari IMMAGINE 7
Allacciamento a un regolatore di carica IMMAGINE ⑧
Combinazione con altri moduli solari:
I moduli solari SunWare possono essere combinati senza problemi tra loro e con moduli solari di altre marche se questi moduli contengono almeno 33 celle solari.
Il montaggio di altri diodi a corrente inversa non è consigliato, in quanto questi generano un calo di tensione permanente di 0,55V.
Combinazione con regolatori di carica:
Completare il modulo solare SunWare con un regolatore di carica SunWare FOX-Solar per ottenere un sistema ad energia solare completo.
I moduli solari SunWare possono essere collegati anche a qualsiasi altro tipo di regolatore di carica.
7 Struttura tecnica dei moduli
| Componenti Descrizione |
| Piastra di supporto Lamiera di acciaio inossidabile (VA) da 1 mm, verniciata a polvere |
| Celle solari celle solari cristalline, saldate su una piastra di supporto in uno strato in EVA |
| Cavo in uscita Box di allacciamento impermeabile all'acqua salata e avvitato alla piastra di supporto |
| Protezione protezione degli spigoli in gomma nera degli spigoli con morsetti in profilo in acciaio (optional) integrati |
| Fori Moduli solari standard da 12V e 24VDiametro: 5,6 mmModuli solari compatti da 12VDiametro: 4,5 mm |
Solo per i moduli con cavo di collegamento tripolare:
| Protezione delle celle 1 x corpo (piatra di base/coperchio)con circuito stampato2 x morsetti di scarico della trazione4 x viti con disco pressato per lo scaricodella trazione (3,0 x 14 mm)2 x viti per l'alloggiamento(3,0 x 16 mm) |
Avviso:
La protezione delle celle deve essere assolutamente protetta dall'acqua e montata sottocoperta!
I dettagli tecnici di ciascun tipo di modulo solare sono disponibili a www.sunware.de
I moduli solari SunWare non richiedono manutenzione!
Per ottenere un rendimento ottimale si deve mantenere le superfici del modulo pulite e non all'ombra (in particolare pulire le foglie e gli escrementi dei volatili).
Per la pulizia delle superfici del modulo non utilizzare detergenti aggressivi e oggetti appuntiti!
Utilizzare solo acqua con un po' di detergente per stoviglie.
9 Assistenza
In caso di problemi tecnici rivolgersi al vostro rivenditore di fiducia. Nella gran parte dei casi i problemi possono essere risolti o chiariti per telefono.
Per facilitare la soluzione in caso di reclami, conservare il numero di serie del prodotto e l'originale della fattura.
Si raccomanda di contattare la SunWare o al vostro rivenditore prima di inviargli un modulo o un regolatore di carica!
Si prega di comprendere che le reclamazioni senza fattura originale non possono essere accettate.
Il periodo di garanzia per le prestazioni di tutti i moduli solari SunWare è di 3 anni a decorrere dal momento della vendita al primo acquirente e consumatore.
In caso di calo della potenza di un modulo solare di più del 10% della sua potenza nominale in condizioni standard dei test, (1.000W/qm, 25 °C, 1,5 AM) la SunWare riparerà alla perdita di potenza se questa è riconducibile a difetti di materiale o di produzione.
Per i moduli solari senza telaio la deformazione massima ammessa è di 3 cm per ogni metro di lunghezza del modulo.
I moduli vanno montati in modo da non essere soggetti a vibrazioni.
Sono esclusi dalla garanzia i danni riconducibili alle modifiche del prodotto.
Il periodo di garanzia per tutti gli altri prodotti della SunWare GmbH & Co KG, in particolare per i regolatori di carica e per gli indicatori digitali, è di 2 anni a decorrere dal momento della vendita al primo acquirente e consumatore.
La garanzia comprende il materiale e il lavoro per la riparazione.
I prodotti difettosi riparati, completati o sostituiti in forza delle condizioni di garanzia vanno portati al punto vendita presentando una copia della fattura. I numeri di serie devono essere chiaramente deducibili dalla fattura.
Si escludono ulteriori o altre prestazioni di garanzia per riduzioni della potenza o per danni conseguenti, in particolare la riparazione o il risarcimento dei danni.
