MANUALE UTENTE VR2 SE Electronics
Ci teniamo a ringraziarti personalmente per aver scelto un microfono sE! In questo manuale troverai importanti indicazioni sull'utilizzo del tuo nuovo trasduttore. Leggi con attenzione le pagine seguenti, ci vorrà pochissimo tempo! Ci auguriamo che tu sia soddisfatto nell'utilizzare questo microfono quanto lo siamo noi per averlo progettato e costruito per te!
Sinceramente,
il Team sE
Breve descrizione
I microfoni VR1 e VR2 segnano una nuova era nella tecnologia dei microfoni a nastro. Tipicamente la maggior parte dei microfoni di questo tipo ha una risposta in frequenza abbastanza “scura” e attenuata in gamma alta. VR1 e VR2 invece utilizzano un trasduttore dal design ultraleggero per ottenere una risposta in frequenza completa che si estende ben oltre quella della maggior parte dei microfoni a nastro, avvicinandosi quasi ai 20kHz. Ciò fornisce un suono dettagliato esteso anche alla gamma più alta di frequenze, arricchendo così la naturalezza in gamma bassa e media tipica del dei microfoni a nastro. In questo modo i suoni di chitarra e di fiati mantengono i transienti in maniera naturale e i piatti della batteria suonano ancora più ricchi e pieni, per un suono estremamente naturale e completo.
Inoltre, VR1 e VR2 sono in grado di sopportare livelli di pressione sonora molto elevati, rendendoli adatti anche in applicazioni normalmente non indicate per questo tipo di trasduttori, come ottoni, kit di batteria ed amplificatori per chitarra elettrica, sia in studio che su palchi live.
VR1 è un microfono a nastro passivo, quindi non richiede alimentazione phantom – ma è dotato di protezione da picchi di tensione, in modo da non venire danneggiato se viene attivata in maniera accidentale la 48V. Dato il suo livello di uscita più basso, rispetto al VR2, è particolarmente indicato per sorgenti con forti pressioni sonore, come chitarre elettriche, drum overhead, e fiati.
VR2 è un microfono a nastro attivo, richiede quindi l'alimentazione phantom +48V. Poiché ha una sensibilità più elevata, rispetto al VR1, risulta ideale per applicazioni quali la ripresa di strumenti acustici come chitarre, pianoforti e voci, ma anche per sorgenti con pressioni più elevate (chitarre elettriche, kit di batteria e fiati).
Nella confezione
La confezione contiene i seguenti oggetti. Se dovesse mancare qualcosa, ti preghiamo di contattare tempestivamente il tuo rivenditore sE Electronics.
- Microfono VR1 / VR2
- Supporto per asta
• Adattatore di formato per aste - Scatola in legno
• Supporto anti vibrazioni
Alimentazione – solo VR2
Per garantire un corretto funzionamento, il microfono VR2 richiede una fonte di alimentazione phantom +48 Volt secondo direttive IEC 61938.
Non collegare il microfono VR2 a un alimentatore diverso da una sorgente di alimentazione phantom (ingresso con alimentazione phantom o alimentazione phantom esterna con standard IEC), utilizzando un cavo bilanciato con connettori da studio solo per IEC 268-12. Questo è l'unico modo per garantire un funzionamento sicuro e affidabile.
NB: VR1 è un microfono a nastro passivo è non richiede l'alimentazione phantom per funzionare.
Sicurezza e manutenzione
Controllate sempre che il dispositivo al quale viene collegato il microfono risponda alle norme di sicurezza vigenti nel vostro paese e che sia dotato di una messa a terra.
Pulizia del microfono
Dopo ogni utilizzo, pulire il microfono con un panno morbido e asciutto e conservarlo in un astuccio adatto.
Caratteristiche tecniche
| VR1 | VR2 | |
| Circuiteria Elettronica | Passiva | Attiva |
| Elemento Trasduttore | Nastro di alluminio teso a mano spessore 2.5μm | Nastro di alluminio teso a mano spessore 2.5μm |
| Magnete | Neodymium | Neodymium |
| Diagramma Polare | Figura -8 | Figura -8 |
| Risposta in frequenza | 20 – 18,000 Hz | 20 – 18,000 Hz |
| Sensibilità | 1.78 mV/Pa (-55 dB) | 14.1 mV/Pa (-37 dB) |
| Impedenza Elettrica | 300 Ohms | 200 Ohms |
| SPL massima | 135 dB (0.5% THD @ 1kHz) | 135 dB (0.5% THD @ 1kHz) |
| Rapporto Segnale Rumore | - | 76 dB |
| Rumore Equivalente | - | 18 dB(A) |
| Range Dinamico | - | 117 dB |
| Connessioni | Connettore Maschio XLR 3-poli | Connettore Maschio XLR 3-poli |
| Requisiti di alimentazione | - | +48V Phantom |
| Consumo attuale | - | 2.4 mA |
| Dimensioni | 33 mm (1.30 in.) x 19.5 mm (0.77 in.) x 127 mm (5.00 in.) | 33 mm (1.30 in.) x 19.5 mm (0.77 in.) x 187 mm (7.36 in.) |
| Peso | 230 g (8.11oz) | 360 g (12.70 oz) |

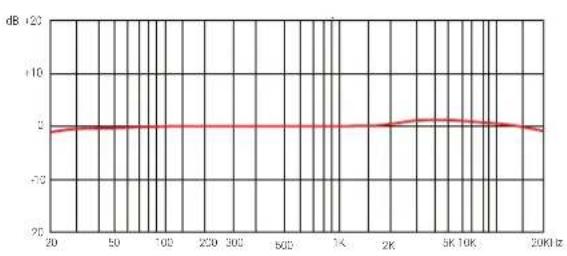

Risposta in frequenza
line

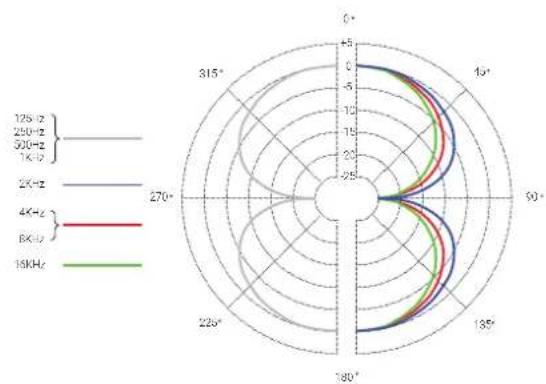

| Frequency (Hz) | Value (dB) | | -------------- | ---------- | | 20 | -1.5 | | 50 | -1.4 | | 100 | -1.3 | | 200 | -1.2 | | 300 | -1.1 | | 600 | -1.0 | | 1K | -0.9 | | 2K | -0.8 | | 5K | -0.7 | | 10K | -0.6 | | 20K | -0.5 |Pattern Polare
radar
| Frequency | Angle (°) | Value | |---|---|---| | 125Hz | 0 | 5 | | 125Hz | 15 | 6 | | 125Hz | 30 | 7 | | 125Hz | 45 | 8 | | 250Hz | 0 | 4 | | 250Hz | 15 | 3 | | 250Hz | 30 | 2 | | 250Hz | 45 | 1 | | 300Hz | 0 | 3 | | 300Hz | 15 | 2 | | 300Hz | 30 | 1 | | 300Hz | 45 | 0 | | 4KHz | 0 | 2 | | 4KHz | 15 | 1 | | 4KHz | 30 | 0 | | 4KHz | 45 | -1 | | 8KHz | 0 | 1 | | 8KHz | 15 | 0 | | 8KHz | 30 | -1 | | 8KHz | 45 | -2 | | 18KHz | 0 | -1 | | 18KHz | 15 | -2 | | 18KHz | 30 | -3 | | 18KHz | 45 | -4 |Supporto
Nel caso in cui doveste riscontrare problemi o se avete domande riguardo al vostro prodotto sE, potete contattare il vostro rivenditore per un'assistenza immediata. Se è necessario un intervento tecnico più avanzato, sarà predisposto dal rivenditore. http://www.seelectronics.com/dealers
Se avete ancora problemi di qualsiasi tipo non esitate a contattarci direttamente:
http://www.seelectronics.com/contact-us
Ricordatevi poi di registrare il vostro nuovo dispositivo per estendere la durata della garanzia a tre anni: http://www.seelectronics.com/registration
Contatti
Non esitate a contattarci:
sE Electronics International, Inc. www.seelectronics.com
448 Ignacio Blvd, STE 411
Novato, CA 94949
USA
contact@seelectronics.com
I nostri distributori locali: http://www.seelectronics.com/contact-us
Questo prodotto è conforme a tutte le norme elencate nella dichiarazione di conformità. Contattateci per una copia gratuita della dichiarazione di conformità.
Le specifiche sono soggette a modifiche senza preavviso.
